這題大家覺得要怎麼畫?

battery0922
個人積分：392分
文章編號：46844046

392分

樓主

2013-10-25 1:18

這題大家覺得要怎麼畫?

這題大家覺得要怎麼畫?

這題大家覺得要怎麼畫?

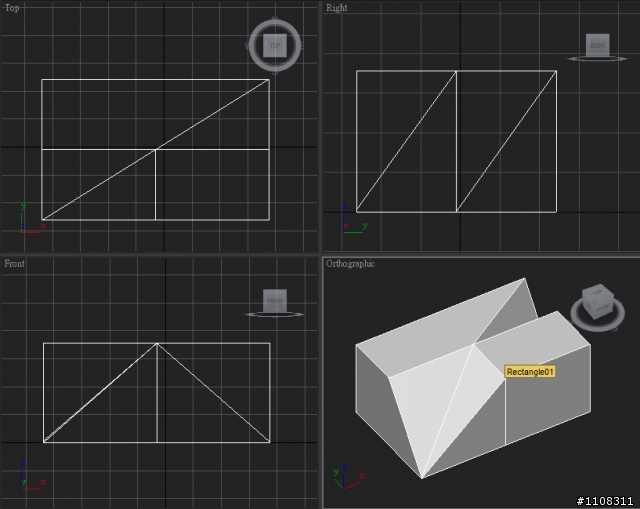

照3視圖硬擠出來是這樣~動腦中.....
正面的虛線在右邊.....好像怪怪的?

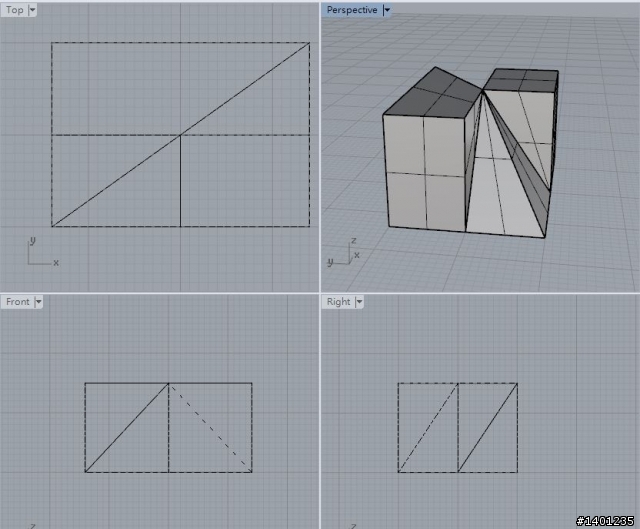

補圖了

2013-10-25 1:18 發佈

battery0922
個人積分：392分
文章編號：46861926

392分

樓主

2013-10-25 22:46

battery0922 wrote:
這題大家覺得要怎麼畫...(恕刪)

補圖了

fantasy1290
個人積分：5分
文章編號：46862949

5分

3樓

2013-10-25 23:49

最後一個的

中間那道題真的有給他難到，話說這是什麼東西的題目啊?
我高中時玩過類似的

battery0922
個人積分：392分
文章編號：46863253

392分

樓主

2013-10-26 0:08

fantasy1290 wrote:
最後一個的中間那道題...(恕刪)

這是那一套軟體啊???

這是機械科的題目....

fantasy1290
個人積分：5分
文章編號：46863305

5分

5樓

2013-10-26 0:11

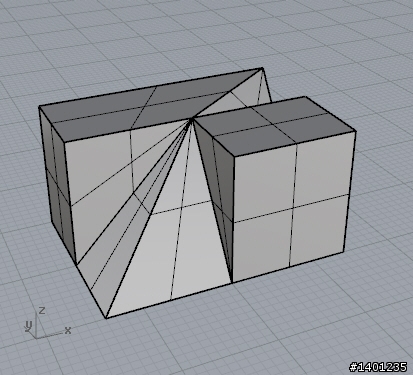

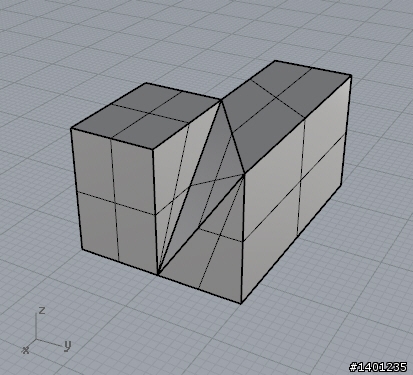

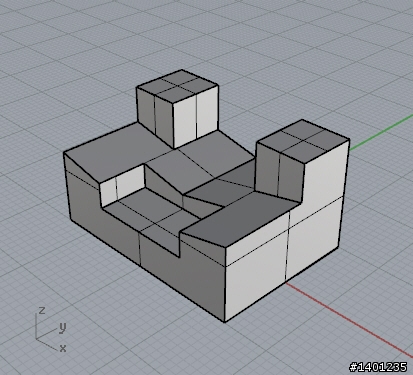

最簡單的工程軟體Rhino5
畫這種概念圖蠻適合的

battery0922
個人積分：392分
文章編號：46863457

392分

樓主

2013-10-26 0:20

fantasy1290 wrote:
最簡單的工程軟體Rh...(恕刪)

8號那個

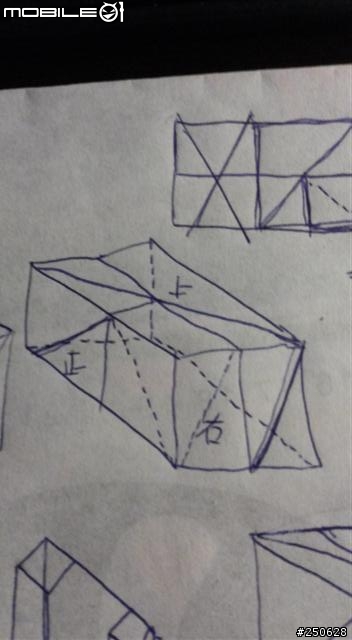

我一直想不通下面那張的虛線在講那里
有沒有包括右邊那個??還是只有左邊的斜角..

其他的就還好..

他不是上/前/右嗎?

yukiko

yukiko
個人積分：205分
文章編號：46863558

205分

7樓

2013-10-26 0:26

fantasy1290 wrote:
最簡單的工程軟體Rhino5
畫這種概念圖蠻適合的

mark

各位大大如果對圖示有興趣，請參考『1977 她的眼睛像月亮』http://www.youtube.com/watch?v=YgCiXDLIj6Q

fantasy1290
個人積分：5分
文章編號：46863611

5分

8樓

2013-10-26 0:30

是上前右沒錯
說實在，我不知道要怎麼幫助你理解，不過我確定這是正解

你基本上已經畫對一半了.......

Ayoomi

Ayoomi
個人積分：789分
文章編號：46864561

789分

9樓

2013-10-26 2:09

fantasy1290 wrote:
最後一個的中間那道題...(恕刪)

上下兩題憑空想還想的到

中間那個開3d拉但想半天卡在這邊想不通正立面中間那條線 ...

忍不住看了解答才知道

唉腦袋真的不好

Ayoomi

Ayoomi
個人積分：789分
文章編號：46865012

789分

10樓

2013-10-26 4:00

battery0922 wrote:
8號那個我一直想不通...(恕刪)

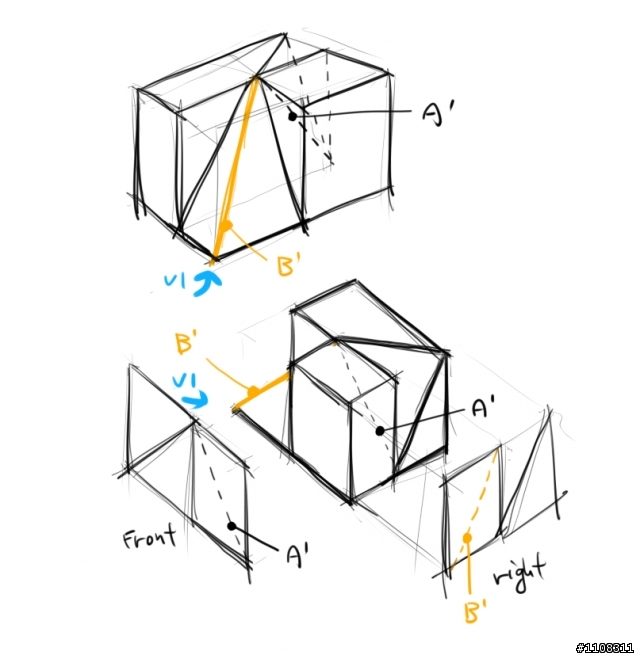

這張圖應該可以解決你的問題

感覺還是手拉等角透視思路最清晰

一開始就進3D拉腦袋反而不清楚

其實你也畫了個大概了只是也是卡在左半邊的前面
