請問一下三視圖高手

iguarantee

iguarantee
個人積分：1298分
文章編號：45291716

1298分

樓主

2013-07-31 16:54

最近在練習三視圖,
遇到這個題目想破頭都想不出來,
有俯視圖及正視圖,
不知道有沒有人會這題的立體圖?
先感恩解答!
請問一下三視圖高手

2013-07-31 16:54 發佈

文章關鍵字視圖高手

economic

economic
個人積分：330783分
文章編號：45291835

330783分

2樓

2013-07-31 17:00

iguarantee wrote:
最近在練習三視圖,遇...(恕刪)

只有一張圖..........

一雙玉臂千人枕、半點朱唇萬客嚐，還君明珠雙淚垂、恨不相逢未嫁時

Mister Seventy Eight

Mister Seventy Eight
個人積分：691分
文章編號：45291860

691分

3樓

2013-07-31 17:01

iguarantee wrote:
最近在練習三視圖,遇...(恕刪)

A點接A點 B點接B點

喜歡我的文章不一定要回報我 ╯ 3╰

JerritMK

JerritMK
個人積分：160分
文章編號：45291911

160分

4樓

2013-07-31 17:03

iguarantee wrote:
最近在練習三視圖,遇...(恕刪)

我怎麼覺得正視的應該是虛線？不然實在湊不出來！

hua_dog

hua_dog
個人積分：532分
文章編號：45291931

532分

5樓

2013-07-31 17:04

iguarantee wrote:
最近在練習三視圖,遇...(恕刪)

正四方體，邊角切角

TPA_GaTaoMo

TPA_GaTaoMo
個人積分：25分
文章編號：45291940

25分

6樓

2013-07-31 17:05

我覺得左邊的梯形應該是斜的右邊就是三角柱

不知道這樣想對不對

ganin

ganin
個人積分：5分
文章編號：45292191

5分

7樓

2013-07-31 17:16

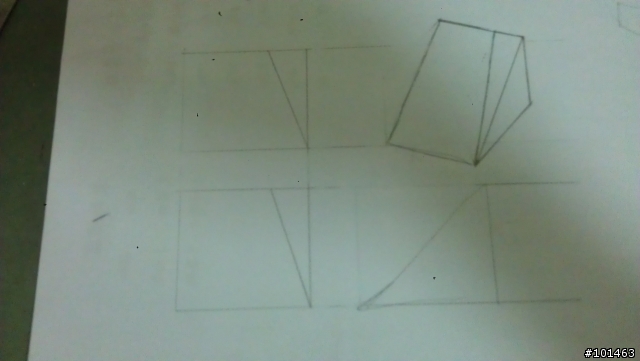

會是這樣嗎~~~

感覺啦~~~~

參考看看了~~

------------------------------------------------------------

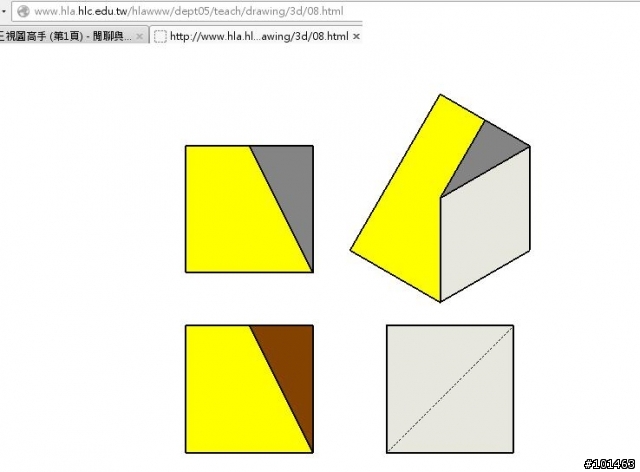

有正確答案出來了
在下方了~~~
幫貼圖上來了

economic

economic
個人積分：330783分
文章編號：45292270

330783分

8樓

2013-07-31 17:18

ganin wrote:
會是這樣嗎~~~感覺...(恕刪)

這樣也要三張圖阿
上往下、右往左，後往前
給一張圖或兩張圖是不太夠的

一雙玉臂千人枕、半點朱唇萬客嚐，還君明珠雙淚垂、恨不相逢未嫁時

pcking

pcking
個人積分：2分
文章編號：45292276

2分

9樓

2013-07-31 17:19

http://www.hla.hlc.edu.tw/hlawww/dept05/teach/drawing/3d/08.html

圖庫第八題

Osm

Osm
個人積分：37分
文章編號：45292458

37分

10樓

2013-07-31 17:26

果然刁鑽

pcking wrote:
http://www...(恕刪)
