[DIY分享]已補上施工圖~不鏽鋼液晶螢幕腳架製作~

本來要賣掉的觸控液晶螢幕，人氣低~放棄販售~今天花4小時左右，完成[全不鏽鋼]腳架,給老爸老媽在房間當小電視用^^

材料~不繡鋼廢材(用新品做，質一定更優)
時間~耗時3小時

●工具點名●
↓砂輪機

↓鑽床

↓電焊機

↓虎鉗

↓小型剪床

↓破壞剪(偷兒十大工具)


●開始DIY●

↓孔距 75*75mm 不鏽鋼片

↓廢不鏽鋼片

↓畫線

↓第一階段

↓切角前先畫線

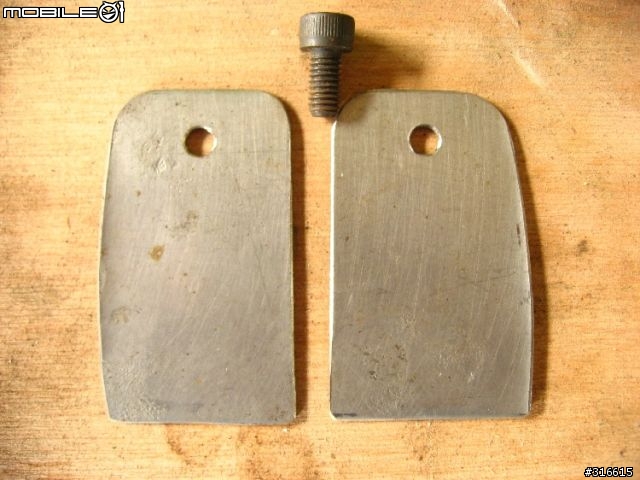

↓切角後

↓鑽孔前準備

↓先用5.0鑽頭加工，再攻入M6*1 的牙(不用擔心強度，他是不繡鋼^^)

↓焊接(需用不鏽鋼專用焊條)

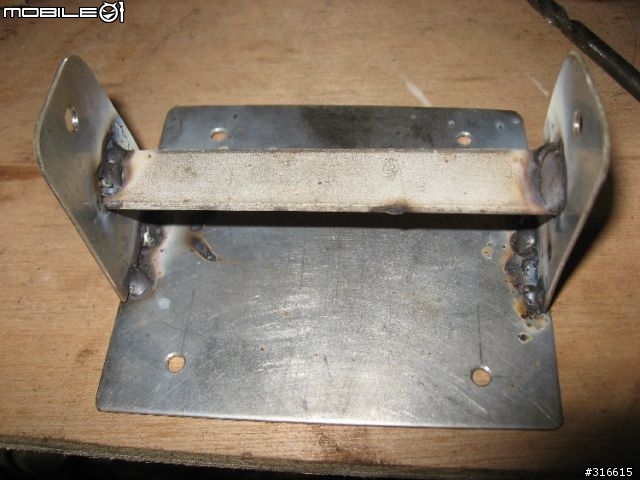

↓鋼焊完(燙手貨，真的很燙手)

↓底部腳架(不是我的腳啦)

↓腳架材料(不繡鋼條)

↓合體

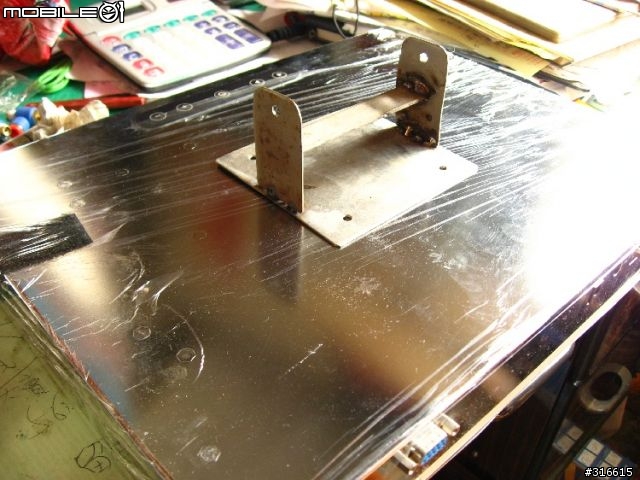

↓合上去，先爽一下

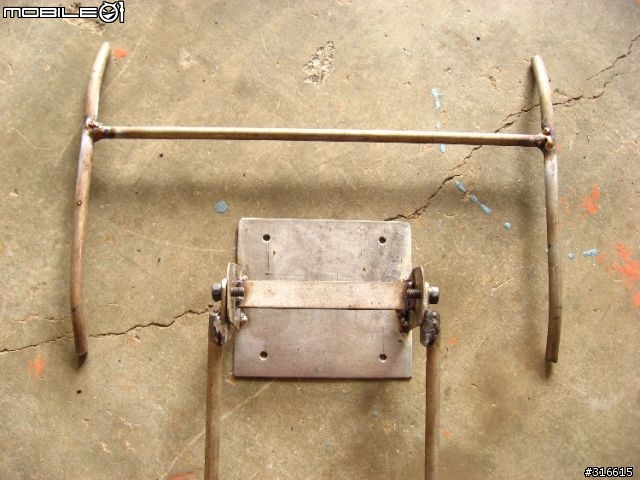

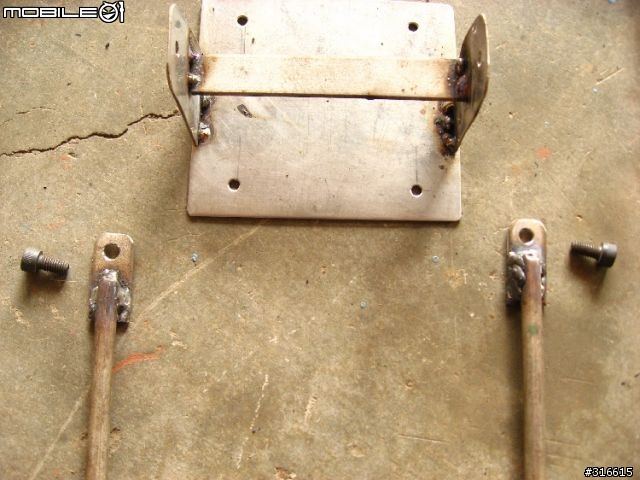

↓分解圖

↓組合圖

↓喔耶~快完成了

↓完工[未表面處理]

↓背面

↓右側視圖

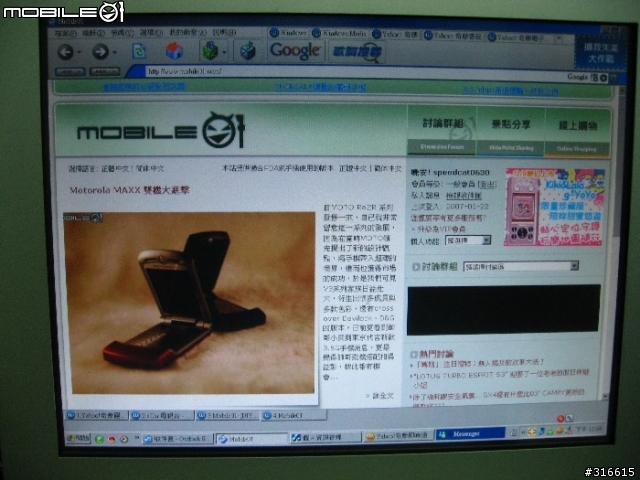

↓正視圖

↓左側視圖


OK~打完收工→謝謝觀賞
