MP3 player充電器壞掉,請電子高手釋疑?

gboyg2001

gboyg2001
個人積分：42分
文章編號：1618227

42分

樓主

2006-09-01 21:43

剛買不到2個禮拜的MP3 player充電器不能充電了(MIC貨,INPUT:110~220v,OUTPUT:5V)
現在只能暫用PC的USB線直接充電

請問電子高手,像這種東西有可能是哪裡壞掉?
因為我充電指示燈完全都不亮,也不知道壞在哪??

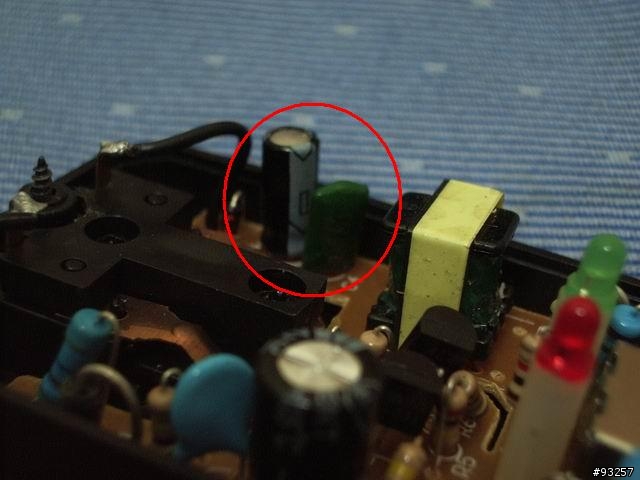

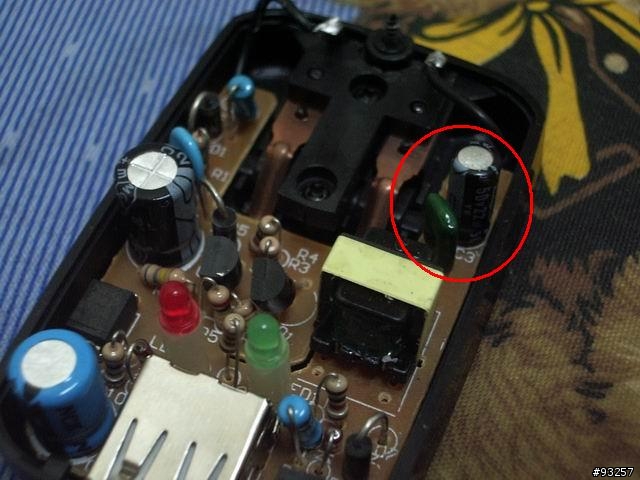

唯一我懷疑是紅圈圈處的電子零件可能有問題,因為好像有"味道"
另外我發現紅圈圈處的綠色零件好像有時有一點小火花!

假設是紅圈圈處的零件壞掉,請問它是什麼電子零件?
因為它上面完全沒有標示,就算我自己要去電子材料行買零件,我該買什麼數值規格的來替換呢?

MP3 player充電器壞掉,請電子高手釋疑?

2006-09-01 21:43 發佈

文章關鍵字 MP3 Player 電子高手充電器

jyhhaw

jyhhaw
個人積分：15分
文章編號：1618240

15分

2樓

2006-09-01 21:48

綠色那個應該是叫電容, 它也有規格才對, 要看它表面的字, 這可能還要查一下每一個碼代表的意義...

gboyg2001

gboyg2001
個人積分：42分
文章編號：1618249

42分

樓主

2006-09-01 21:51

真慘..果然MIC貨完全無品質可言,我的綠色電子元件完全無型號規格(上頭沒印刷)

不過還是謝謝大大熱心解釋

George218

George218
個人積分：0分
文章編號：1619036

0分

4樓

2006-09-02 1:26

如果綠色那一個是電容的話，
它的容值應該也不大，
假設是它壞了(short)，
把它拿掉或許就正常了！
純猜測，可以試試看！

MB1

MB1
個人積分：12分
文章編號：1619194

12分

5樓

2006-09-02 2:29

So..拿三用電表量..確定是什麼壞掉..
然後拆下來去材料行問或買同款的換上應該就行了..

braves3411

braves3411
個人積分：1分
文章編號：1619596

1分

6樓

2006-09-02 9:29

開版大大所指的位置上
一個是電解電容一個是大電壓無極性塑膠電容
在電容外觀上
一般都會有標示容值耐壓極性
萬一上面沒有標示
必須經過電路的分析
才能大概知道該處的用途
進而知道耐壓

大大有提到
電源指示燈不亮
原因不外乎
1.輸入電源AC側(INPUT)有問題 <----無電源輸入
2.輸出電源DC側(OUTPUT)有問題 <---- 無電源輸出
又發現塑膠電容有火花產生
可能為該電容短路
不知道大大有無三用電表
將檔位切至歐姆檔*1或*10
充電器不接電源的情況下
先做歸零測試
紅黑棒互相碰觸,看指針是否為0
不為0時,調整零歐姆條正鈕
再將紅棒與黑棒碰觸於該電容兩側
觀看電表指針的情況
1.如果為0,代表有短路情況
2.如果不為0,代表無短路情況

如果為0的處理方式
想辦法將該電容拆下
可以使用電烙鐵,在電容兩側加熱並加錫拆下
清除原電容位置的錫渣(防止短路)
再用電表測試
如果還會短路,就是尚有其他零件或電路短路
如果不會短路,就是該電容NG,可以換個新的,也可以不裝(有風險)

如果不為0的處理方式
將充電器接上電源
把電表由歐姆檔切至直流電壓DCV 10V或50V檔
測量輸出端電壓是否為+5V
如果是,指示LED指示燈NG
如果不是,查輸入端電源是否正常!!!

za444

za444
個人積分：78分
文章編號：1619859

78分

7樓

2006-09-02 11:20

jyhhaw wrote:
綠色那個應該是叫電容...(恕刪)

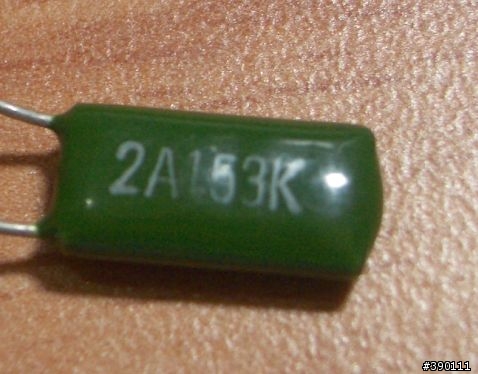

2A153K

2A 不懂,買250V以上的就可以
153 是0.15uF
K 是 10%
建議,不用修啦,直接去買一個新哦
MOTO的手機也是這種插頭,我都用這充電

gboyg2001

gboyg2001
個人積分：42分
文章編號：1621426

42分

樓主

2006-09-02 22:09

za444 wrote:
2A153K2A 不...(恕刪)

呵呵~若是確定某個電子零件壞掉,顯然換電子零件較划算啊

免責聲明：本文內容僅供參考或玩笑閒聊之用，鄭重聲明，請勿當真！本人不承擔任何責任。

gboyg2001

gboyg2001
個人積分：42分
文章編號：1621430

42分

樓主

2006-09-02 22:10

braves3411 wrote:
開版大大所指的位置上...(恕刪)

哇!大大你解釋的真詳細耶!一定要加分,不然對不起我自己

明天找個時間好好照你的排解說明再度從頭測一次^^

airtiger

airtiger
個人積分：65分
文章編號：1621466

65分

10樓

2006-09-02 22:19

才買2個禮拜不是應該還在保固期嗎?
保固期內不是應該有保修嗎?
你這樣拆開了充電器原廠可能不認帳了.
