但想要研究一下為什麼值怎麼多$$ ???
為什麼一定要裝在擋風玻璃正中間 ???

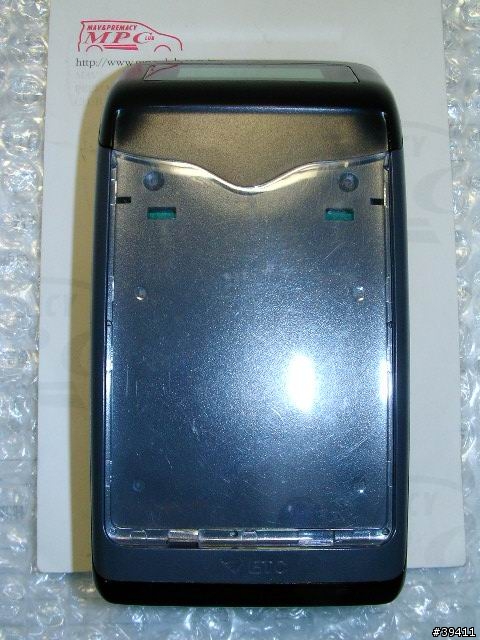

OBU 正面
![[分享] OBU 拆解 & 車源線測試](http://attach.mobile01.com/attach/200603/mobile01-493b491d967f89eb7f7d87ca0bb01b4b.jpg)

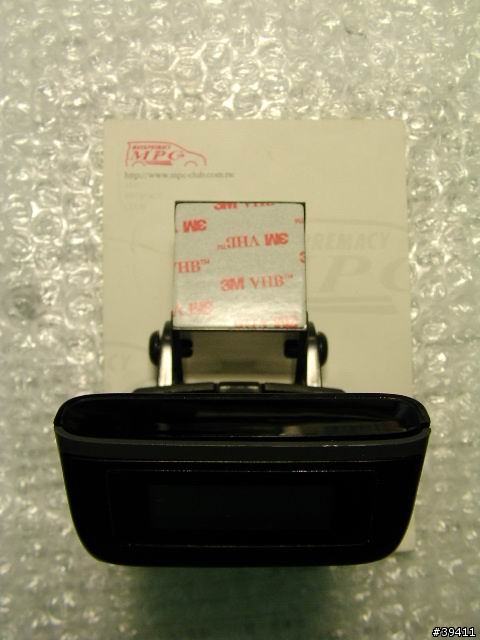

OBU 立面
![[分享] OBU 拆解 & 車源線測試](http://attach.mobile01.com/attach/200603/mobile01-21875f4177435d2bea763f95207cc374.jpg)

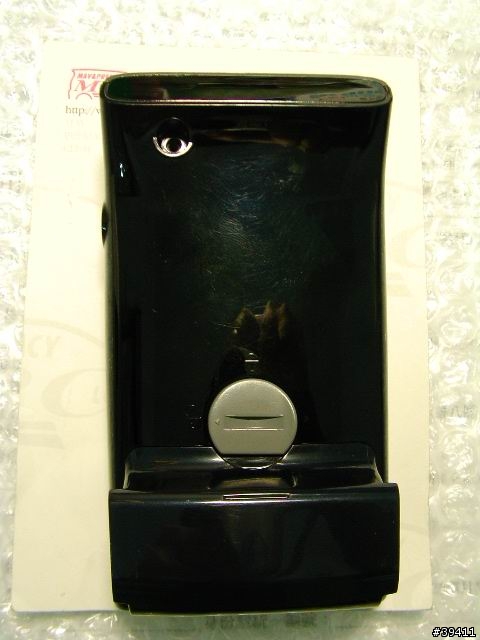

OBU 背面 (看到這會有一種感覺IR應該在頂端橢圓處 錯 繼續往下看)
![[分享] OBU 拆解 & 車源線測試](http://attach.mobile01.com/attach/200603/mobile01-c2ef135bbb5b50489db7465223f26be0.jpg)

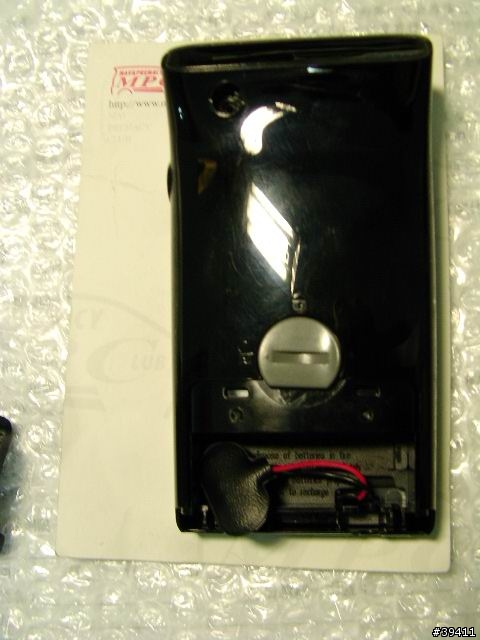

裝電池處
![[分享] OBU 拆解 & 車源線測試](http://attach.mobile01.com/attach/200603/mobile01-f416050640396f7478ddc6609af604bf.jpg)

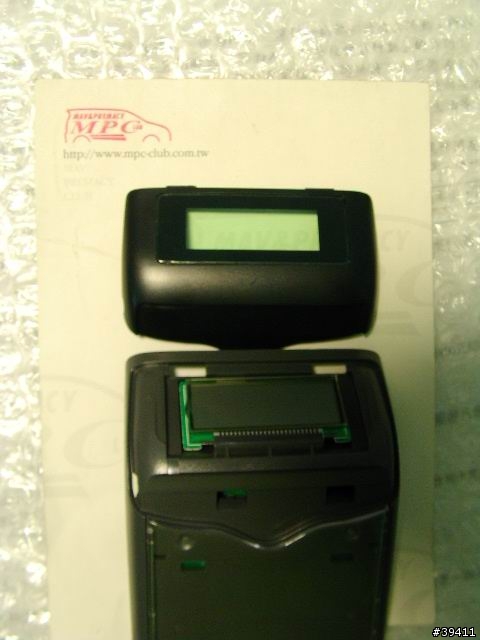

顯示幕上蓋
![[分享] OBU 拆解 & 車源線測試](http://attach.mobile01.com/attach/200603/mobile01-3b08ac4eb3d021498a2a7d7a1801d470.jpg)

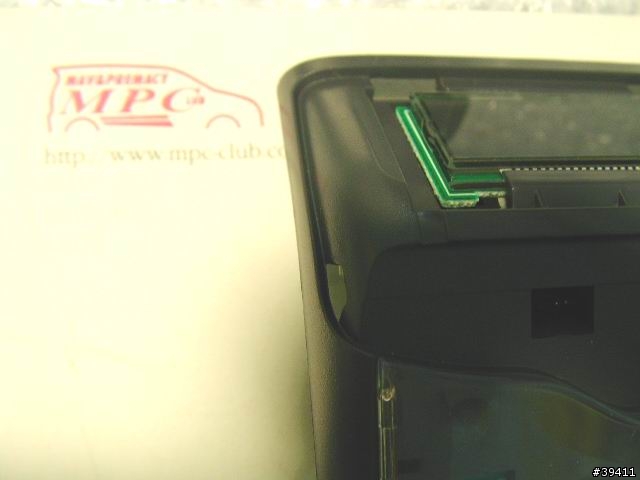

顯示幕上蓋 左側預留孔 (不知何用處? 不過要增加光源,線可以走這裡)
![[分享] OBU 拆解 & 車源線測試](http://attach.mobile01.com/attach/200603/mobile01-9886a56b85df7b1b4aec1f760d9a39f3.jpg)
顯示幕上蓋 右側
![[分享] OBU 拆解 & 車源線測試](http://attach.mobile01.com/attach/200603/mobile01-6f34ed102da360e081aff2719f23d887.jpg)
IR主板 及 IR位置 (大顆為TX,小顆為RX) ~就是那道光~ (記得背面不要貼東西不然就被檔到了) (上下兩塊板，下方應為DSRC天線)
![[分享] OBU 拆解 & 車源線測試](http://attach.mobile01.com/attach/200603/mobile01-9a85dadd01ffe13dd6ed7c19a0e33125.jpg)

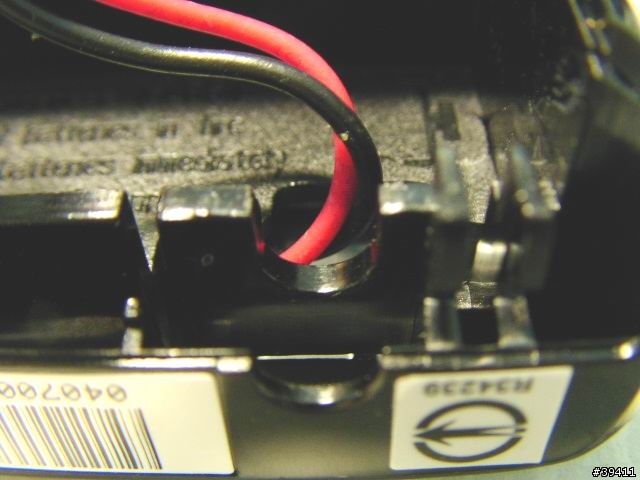

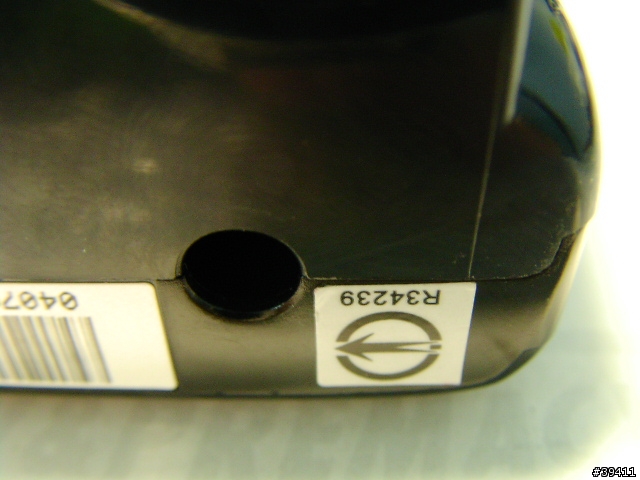

車電源預留孔
![[分享] OBU 拆解 & 車源線測試](http://attach.mobile01.com/attach/200603/mobile01-da5d7c60a279827a5ee84edb57fd56df.jpg)
![[分享] OBU 拆解 & 車源線測試](http://attach.mobile01.com/attach/200603/mobile01-7ef7c1807a8becaf02a78a35467df190.jpg)

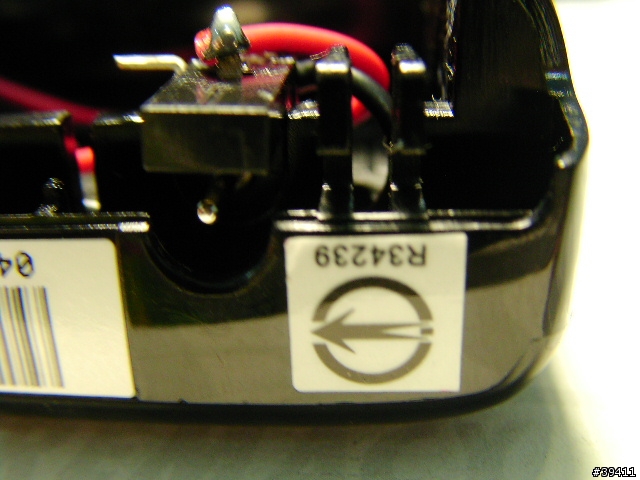

自制車電源母座
![[分享] OBU 拆解 & 車源線測試](http://attach.mobile01.com/attach/200603/mobile01-b3f301ac586cd1930a97b28894eba397.jpg)

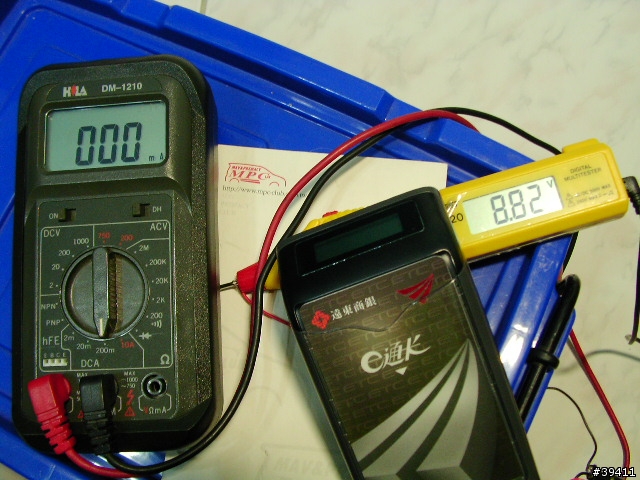

接車電源線未開機之V & I (8.82V & 0mA)
![[分享] OBU 拆解 & 車源線測試](http://attach.mobile01.com/attach/200603/mobile01-6fd0c70bbd509d7efe110bb345b33a21.jpg)

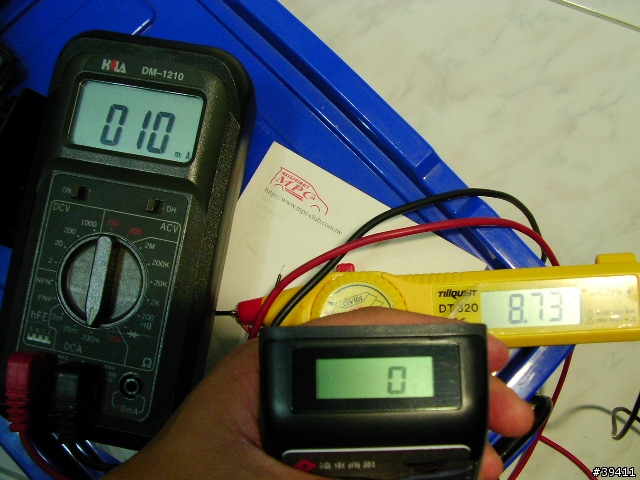

接車電源線開機舜間之 V & I (8.73V & 10mA)
![[分享] OBU 拆解 & 車源線測試](http://attach.mobile01.com/attach/200603/mobile01-9549e83daad1b53c17bd12ddb286765c.jpg)

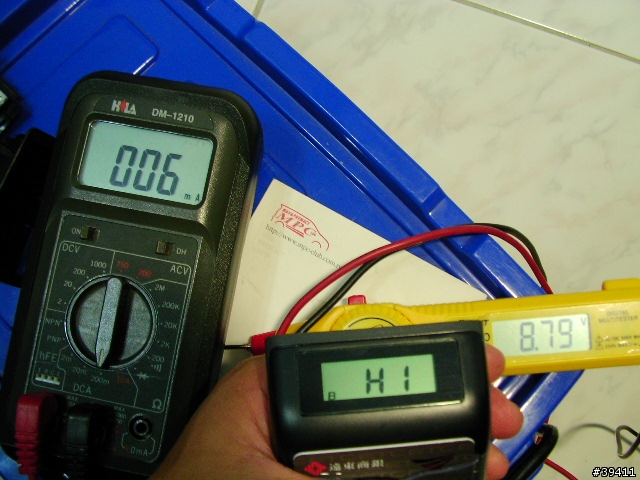

接車電源線開機後之 V & I (8.79V & 6mA)
![[分享] OBU 拆解 & 車源線測試](http://attach.mobile01.com/attach/200603/mobile01-0c2e46ba1f7eca235072e1c7a819b994.jpg)
大家覺得有沒有這個價值??
上下板只有連接4個Pin
不知道可不可以做成分離式(感應卡片及IR)
據了解收費站之IR角度為中心線各45度
但因為中心點的能量最強 所以..........
基本上A柱邊應該收發沒有問題
但要記得背面要跟擋風玻璃平行
我先來試驗看看~~
ps.車源線要感謝dw大大的文章
第一次Post文 多多包含
