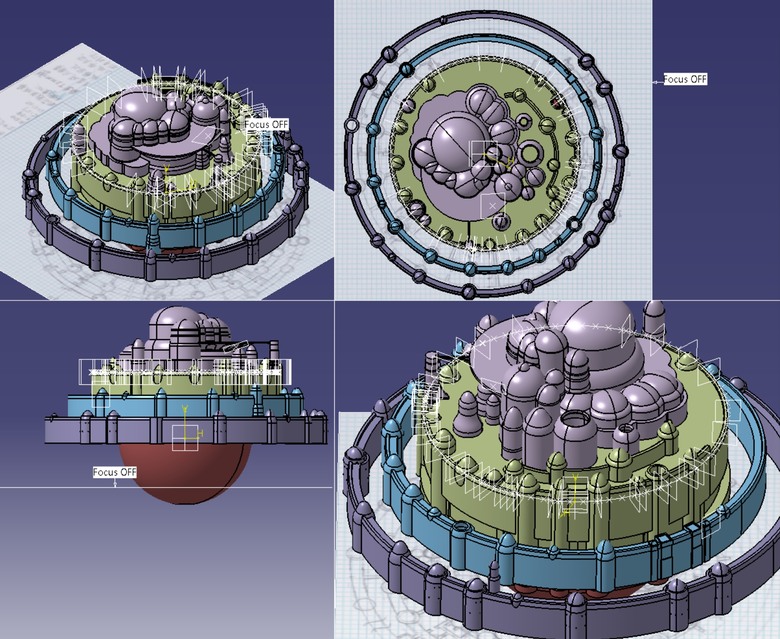

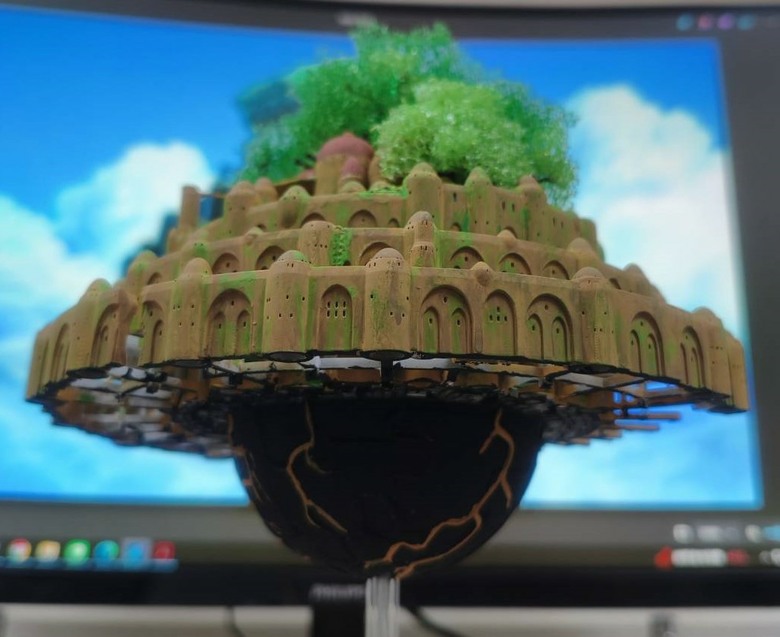

沒有成果怎馬扁看官繼續往下，先上鎮樓圖，天空之城prototype ，很意外地上色變成品。
前言：
各大版上已有許多3D列印的基本教學，可先參考。本篇說不上教學，就是玩了2年光固化（MSLA）3D列印機的心路歷程，以下就簡稱光固化。
之前有在巴哈的戰車世界版發些作品（也沒被扁去子版），有概略寫心得，因為一路摸索，這次綜整及更新資訊，以免之前的錯誤經驗誤人子弟，做做功德，畢竟這坑很深啊，購買前請詳閱公開說明書。
目前市面上以熱熔融積層（FDM）和LCD的光固化這2款3D列印機為大宗，我在菜雞時也真以為FDM就可滿足需求，精度也有0.1 mm至0.3 mm 之間，但是就像擠熱熔膠依樣，噴嘴再小擠出來就是大於噴嘴的一坨，簡單區分需求，你想印市售公仔、GK模型、船艦飛機坦克等，光固化就是你唯一地救贖；你想印居家生活小物、車用物件、置物架等就是FDM。所以想購買FDM的不建議繼續看下去，或是當成模型欣賞就好，心路歷程就甭看了。
在四下無人時或是睡不著時我也會自問，當初為何要買光固化，眼淚沒有不自覺滴下來。因為想印自己喜歡的模型，那這些模型從哪邊來，我一開始當然也是從網路下載，好多模子好漂亮都沒人出模型可以買，女鵝以後這樣問的話，我會爽快回答，把拔幫你找代工列印，直接素模完成品交貨，花點小錢很方便地，塑模後續還有打磨、組裝、上色、場景，接著下一隻模型∞循環，不要浪費時間在”做出素模”這件事，真心不馬扁。
簡單試算一下，光固化機子9,000元，洗加2次固化機5,000元，樹脂1公升300元/罐，95%酒精4公升400元/罐，樹脂和酒精是耗材看用量持續補貨，我是屯了6罐樹脂和4罐酒精算3,000元好了，以上共計17,000元，如果發揮客家硬頸精神（如我）自己洗加太陽公公固化，你可省下洗加2次固化機5,000元。當然我的實際花費可能是17,000元的2倍了，若是代工打印總花費可能不到10,000元，以上參考囉。雖然有很多代打印的服務，沒有$$解決不了的事情，但是你如果是設計者，你會很在意作品的檔案是否外流，我也有這一點點的困擾。
接續上面問題，你可以很傲驕的說俺設計地，獨一無二，沒人可以信賴、可以託付，要俺列印，行~豪棒棒，恭喜你入坑了。
講白了3D列印只是”做出素模”的其中一個環節，別以為買了就像買模型那麼簡單，可以直接生出模型（素模）。”做出素模”的過程從圖檔開始，擺放建立支撐架、3D列印、拆支撐架、2次固化、打磨、校正等這些步驟，才算完成”做出素模”這件事，以下就從這些步驟說明。
圖檔：
現成圖檔網路很多，要載要買隨意，它就是個模型物件（基本上是STL檔），要擺放、建立支撐架，可以直接列印這蠢事我幹過，買機台來翻完紙本說明書就把圖檔擺進建立支撐架的軟體CHITUBOX_Basic（赤兔），底筏和支撐架都沒有，直接套用預設數值切片列印，還真印出測試小船、星際寶貝、Groot等成品，當然飄在樹脂內的失敗品也不少。

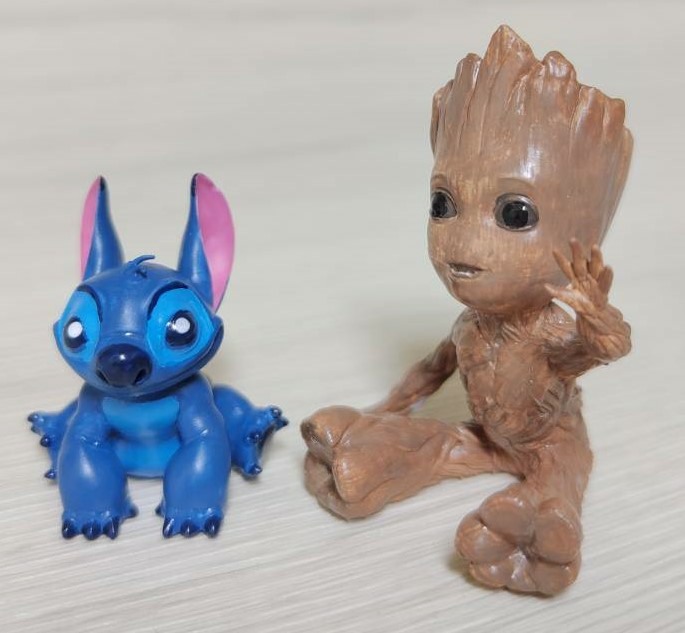

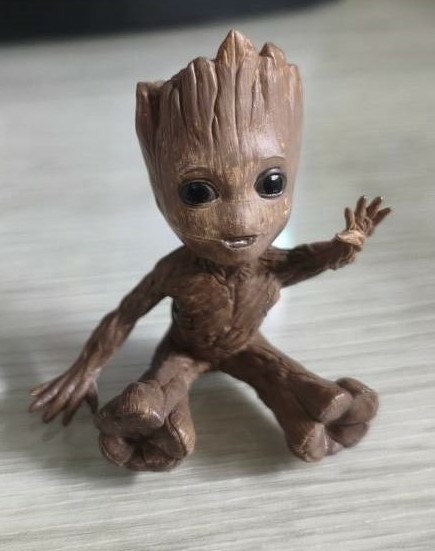

所以別像傻B我都不爬文直接乾下去，也放個這樣打印的成品星際寶貝和Groot，細看Groot可發現嘴巴周圍有條打印線，應該是沒有支撐架導致物件錯動造成。
直接擺放的打印成果
再拍一張顏色正常的，上面打光太兇
當時也下載不少圖檔，印了幾次也膩了，網路上要付費的沒幾樣喜歡的，免費的就不說了更沒有，畢竟內心想要的不是這些，我要Q版的軍武（坦克、飛機、戰艦皆可）不好找，終究回到開啟CATIA的修羅道，想要的自己畫。
一開始胃口很大想說來台超級征服者好了，結果四不像，除了比例完全沒救之外，也認清自己曲面建模沒那麼厲害，只能先找台方正的抓感覺，所以挑上FV4005。
征服者，這到底是啥土立土及

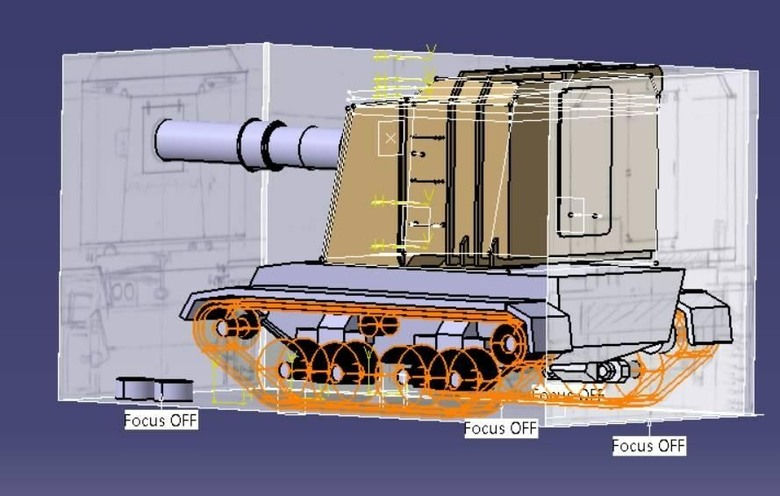

初版FV4005，用三視圖與建模比對，不要讓比例走鐘

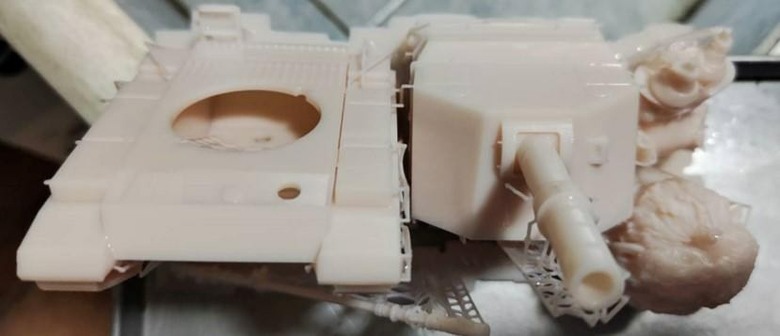

初版FV4005樣車試打印（右邊是順便印的黑神話悟空，畢竟打印一次就是整個建構板泡樹脂，不像FDM放少印的快，放多印的久，光固化就是看物件高度而已，沒擺滿就是浪費，所以想辦法放好放滿），比例可以再接續畫出細節。

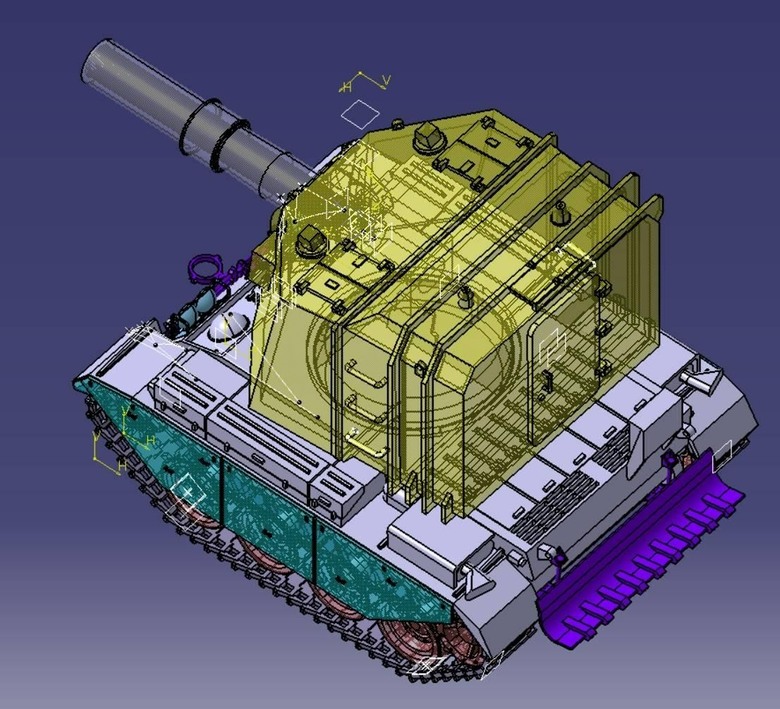

第2版樣車除了增加細節，炮管改成可動，拆分物件越來越多（不同顏色就是拆分件），導致一個建構板（我前幾篇講：成形載板，這次改通用名稱）放不下，要分批列印，所以機台可以的話就買大不買小。

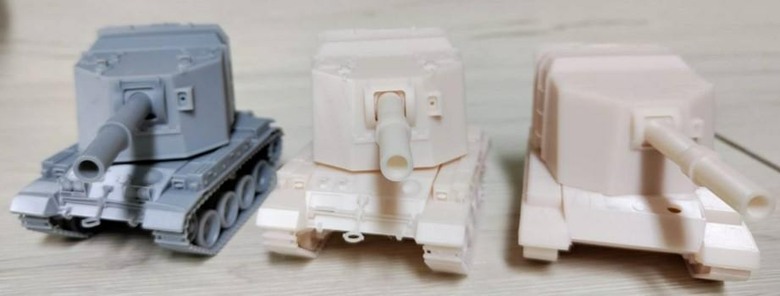

三代同堂子孫滿堂，到這邊我只是想說”做出素模”這件事真的不要以為很簡單，我程度沒好到初版就是完成版，就是一直重複畫圖、建立支撐架、打印、拆模、2次固化等步驟3次，這一點都不好玩，粗估在最終版之前你會得到2~3台可以充當場景的同類殘骸。什麼~你說你可以1次完美完成圖檔！
既然踏上了畫圖這條不歸路，越畫越有興趣，靈感瞬間全湧了出來，這個moment~要爆了。
現在不畫手會癢，但是僅限於自己喜歡的模型，不然就會像工作一樣無趣。上班8小時是為了生活，我享受下班後的16小時。
以下放幾個成果圖檔，作品的畫圖過程和細節之前都放在戰車世界版就不贅述，有興趣想參考請點下列圖檔的傳送門（ 之前巴哈戰車版的作品），這些也都是搞了2~3版才完成。

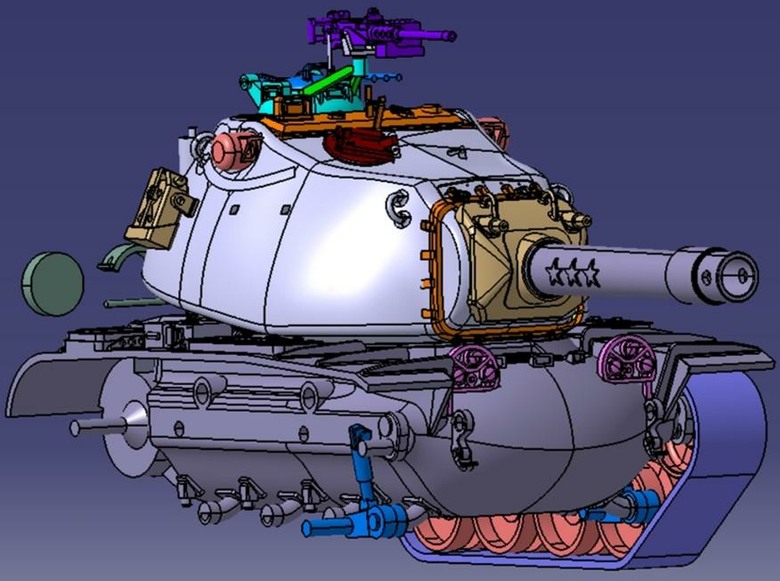

M103A2
T57Heavy

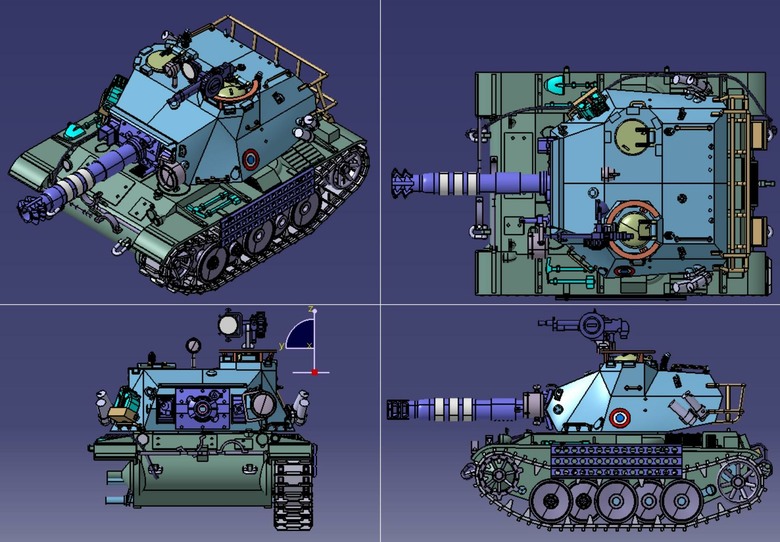

Bourrasque
最後拔劍再戰征服者
以上是自建圖檔的說明，至於AI生成算不算我這邊就不評論，因為我認為現在的AI充其量只是BI。AI（Artificial Intelligence）人工智慧，就像電影的天網、奧創、普羅米修斯的大衛8和克里人的至高智慧等，當它有智慧（不是在資料庫撈寶）就會想著搞定人類。我們要的是機械公敵裡的居家看護、協作型機器人，人生太多瑣事和病痛，不先搞定這些每天還在那邊打打殺殺、吵吵鬧。就當我發牢騷一下，看官覺得是就是，自我認同比較重要。
建立支撐架：
簡單用黑神話悟空舉例擺放方法
買來的STL圖檔很溫馨的有拆件版和不拆版，基本上會將不重要的面去建立支撐架，就是要金玉其外（你要挑戰臉部建立支撐架也無妨），稍微傾角5度即可，這樣印最漂亮。你想要最保護機台的就傾斜45度角，你想要最短打印時間就全躺平（降低高度就減少曝光層數）。

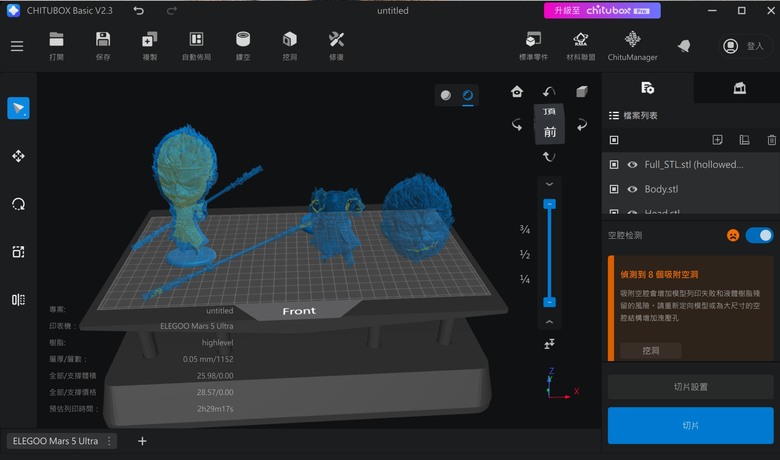

請記得使用鏤空和挖洞！赤兔軟體偵測到鏤空的空腔，所以提醒要挖洞，挖洞直徑0.5mm~1mm就很有效果，可以多挖幾個在頭髮和背部，以利導流樹脂。我打印的悟空就是沒鏤空，所以實心的頭很重，浪費樹脂和減少機台壽命的事我真幹了不少。
擺好後的建立支撐架可以先用自動建立，再去補強細節的支撐架，自動建立沒有很完美，點選偵測懸空還會找出不少。建立支撐架後的物件只能在建構板上左右橫移，你要旋轉就要重新建立，你要修改圖檔也要重新建立，就是所有的工序再來一次，所以擺放角度請先三思後行。
建立支撐架後的檔案請儲存為.chitubox檔（這是赤兔軟體的副檔名，我不知道其他軟體的，請自行GOOGLE），這樣軟體可以分辨支撐架（灰色），還可以修改支撐架。不要再儲存為STL檔，軟體會將支撐架視為與物件一體（全部變成藍色），你要修改支撐架都沒門了。換句話說你也可以提供建立支撐架的STL檔案給代打印，應該會有效增加有心人士逆向工程的時間。

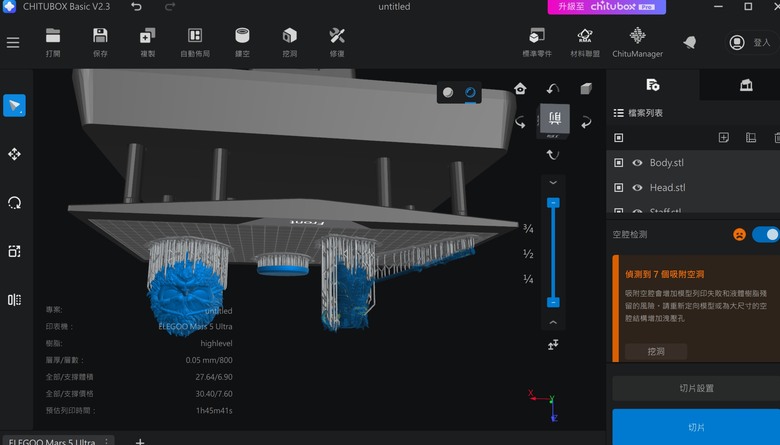

簡單放個建立支撐架示意圖，其實在座有機台的各位都不會這樣看，我只是讓真新手知道擺放後是倒立著打印。另外補充：金箍棒要立起來打印是最精美，但我會以不超過其他物件高度的角度擺放，節省時間。
再強調一次，光固化打印看高度，不像FDM放少印的快，放多印的久，光固化就是看物件高度而已，沒擺滿就是浪費LCD面板的壽命，LCD曝光一次就是減少機台使用次數一次，不會因為你擺了一個小小件就不計算，所以想辦法塞好塞滿吧。

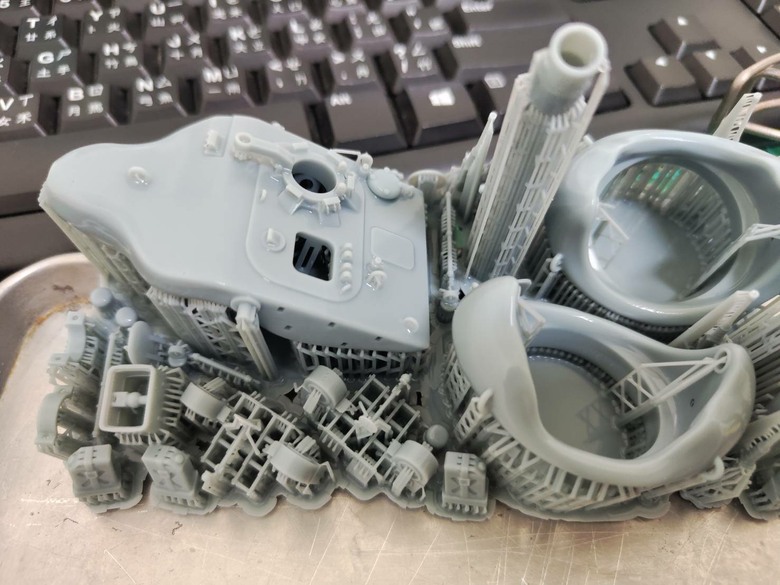

放個參考圖，一堆物件重複打印也要塞滿，就當作備品，所以家裡也一堆備品

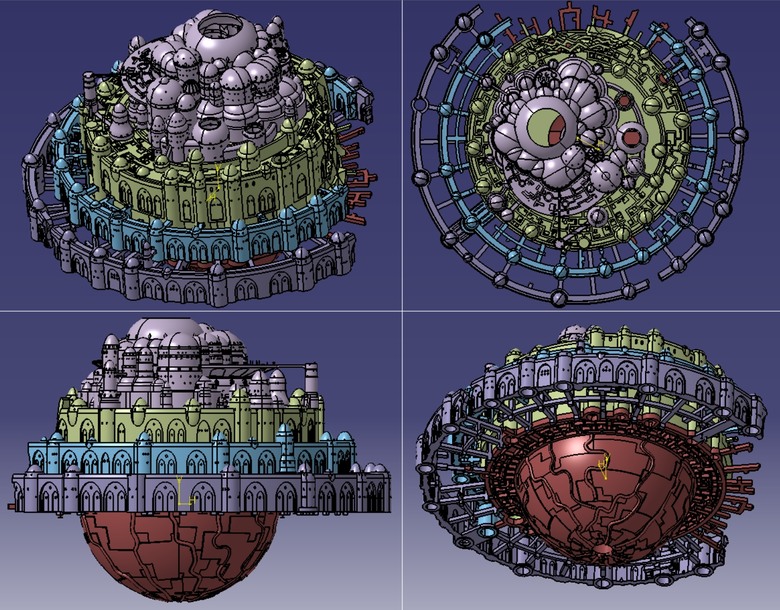

也簡單說明一下天空之城，從2018年的想要直接手作，到了2年前買了3D列印機才改變想法，中間插隊要做的模型太多，終於在2026年手上捧著它。結構我拆成4部分，外城牆最外圈直徑約170mm，建物+樹頂約150mm，這不是Q版，設計這尺寸是為了中間要放該死的音樂機芯，搞到差點超過機台打印尺寸，所以在逼近打印尺寸的條件下，也就無法任意擺放，只能以塞得下為優先。另外，底筏略為超出機台是可以被接受，如下圖紅色，反正機台印不出來，自行注意不要有物件和支撐架是紅色。

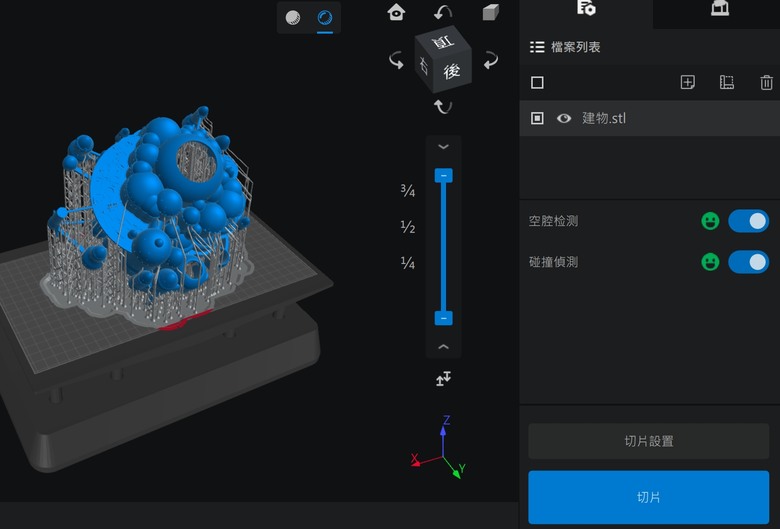

上層建物，打印成品有變形的問題，後面說明

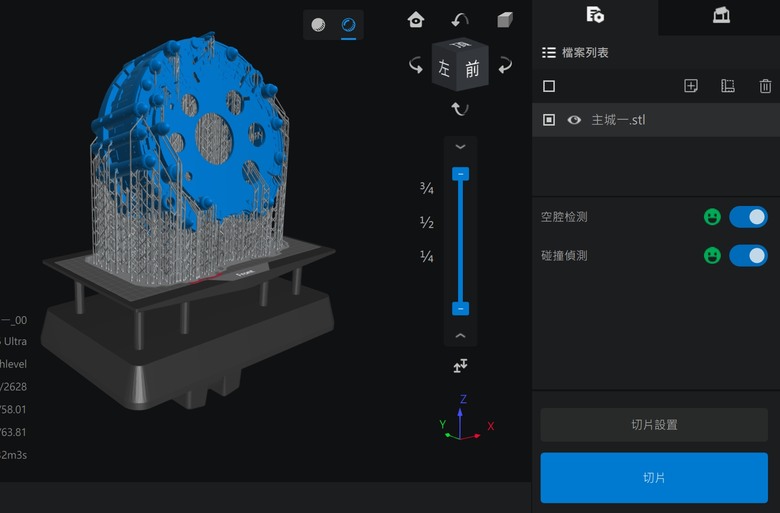

主結構，修正版會考慮以朝外的面建立支撐架，因為我要放音樂機芯+旋轉，但是內部空間極為狹窄，建議支撐架這一面我覺得變形量比較多，以及支撐架這面會有多餘支撐架的殘留物，我的內部空間只有1~2mm間隙，這些誤差導致這座城轉不起來，花了不少時間打磨…，反正天空之城就是個遺址兼戰損城市，稍微粗糙的表面是可被接受的。

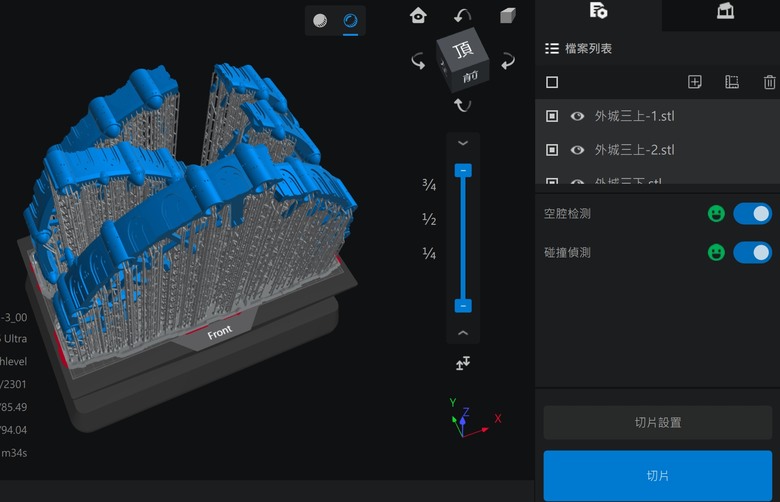

外城牆只能拆開打印，也是極限擺放。這批打印件有不少面對建構板這面（底部）邊緣變形，不知道是不是放太邊緣還是支撐架沒建好的問題，進2版再觀察了。

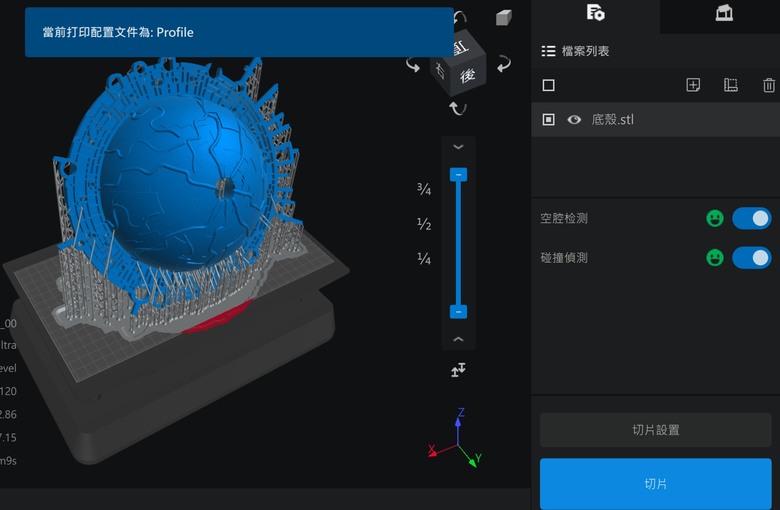

底殼，也有音樂機芯擺放精確度的問題，有考慮朝外這面建立支撐架。
打印：
其實打印沒什麼技巧可言，承上述存好.chitubox檔，點選進入切片模式，設定樹脂的打印參數，點選孤島檢測後刪除所有孤島，就生出CTB檔案交給機台去打印了。要交給代打印CTB檔案也可以，只是要跟對方確定機型、樹脂參數。
機台要放水平，可以去五金百貨買個簡易水平量尺，因為又是菜雞我，沒注意玄關門口的地板是傾斜的搞到列印失敗…，至於Z軸校正我還沒遇到。
光固化就是個化工廠，打印時請找通風處，別人豪宅我家豪窄，放過陽台被罵個半死，之後改放玄關門外，死道友不死貧道的概念（瞎說而已）。其實放室外就沒什麼味道，樹脂參數要設定正確也是一環，菜雞我一開始用預設參數就味道頗重，因為曝光時間不夠導致每次拔模離開樹脂液面時，沒硬化的樹脂味道更重（非水洗的味道也比水洗重）。
建模後的初版打印我會用水洗樹脂，這款易生的W300個人覺得不太會收縮（可水洗 16K高精度，缺點脆，動不動斷給你看），不要用生物基的可能幾年後可能回歸自然變成粉塵。也因為是試打印的初版，就是驗證設計結果，打印是否成功、物件是否干涉、組裝有沒有問題、比例和三觀是否端正等等，通常都會發現大小缺陷，所以不會做到成品上色。一定會有修正版，誠如前述，改版就是重新輸出STL檔案、擺放、建立支撐架等步驟全部來一遍，有把握支撐架建得很完美就直接用更好的樹脂打印，我是買易生的高硬韌”非水洗樹脂” （很像沒型號，高硬、高韌性，缺點銳利度較水洗16K差，孔洞的收縮率大），應該比水洗得較不會壞吧。我請3D列印基地打印，他們是用易生的PA100（非水洗），細緻度感覺上比我用的高硬韌的略差，以上純感覺。
機台我是用ELEGOO Mars 5 Ultra，列印尺寸:153.36(L)x77.76(W)x165(H)mm，尺寸不大，這是硬傷，這也是預算和居家環境（太座容忍度）考量下的選擇。
再來就是列印尺寸，一開始想法也簡單，我的模型就不要太大就好，頂多拆件列印慢慢來，嘿嘿重點就是這慢慢來，比如我的坦克就砲塔跟車身2物件，小機台要分2次列印，大機台1次搞定，1次列印時間算4小時就好（Z軸高度超過100mm基本上要5小時起跳），可以算算看人生有多少時間在等待，還有列印後的清洗、2次固化、拆模等步驟，不要問很恐怖。當然這是貧窮限制了想像，前面已說過，可評估代打印的服務。
支撐架的大小和間距我也還在驗證中，就是為了”做出素模”搞得一堆大小事，很煩。我設定的赤兔參數，基本上不用粗的支撐架，我打印"這麼大"的天空之城也沒用到粗的，也希望大神能指點一下。
底筏厚 0.9~1(mm)
支撐架直徑：細0.5 中0.7 粗0.9 之後嘗試細0.4(mm)
接觸點間距：細2 中3.0 粗3.6 之後嘗試中3.2(mm)
洗模、拆模及2次固化：
水洗樹脂打印件我會先用水沖，不要大力沖洗，頂多塑膠管捏頭，再用75%酒精噴洗。請注意樹脂說明書，有些很怕酒精浸泡。非水洗樹脂務必全程戴手套！我是單純用95%酒精洗，也是不要浸泡，一直搖晃、換酒精，換到酒精相對清澈就停手了，最後一次的酒精可以回收下次用，95%酒精也不要碰手。
至於什麼叫做成功的支撐架，首要是物件成功打印沒漂走的，次要就是好拆！舉例用W300打印，M103A2車身和T57Heavy砲塔可以直接從底筏上扭轉下來，沒有斷任何物件（像是撕不會很黏的魔鬼氈！就是那個聲音和力道）你就成功了。高硬韌樹脂打印件反而較柔軟，拆件要更細心。
不是每個物件都可以這樣拽下，越小的越要細心拆，3D列印基地說超音波刀好用，我沒試用過也不便宜。拆一個建構板的物件量可能就要1小時。
我現在習慣先拆下再去2次固化，市售的洗加2次固化機都標榜可以建構板拆下後，包含底筏、支撐架整塊下去洗加2次固化，這我也不懂，2次固化後更硬更難拆。
至於2次固化我都拿去曬太陽，徹底發揮一半的客家硬頸血統，大熱天有曬過6小時以上（翻面2~3次），沒有曬裂、曬壞過。但是，不知是否因為不均勻曝曬，導致物件變形量加劇。之後我也會建立好支撐架，自己打印，外加代打印，比較一下變形差異。
打磨、校正及精修：
這些步驟也可當作是一般模型製作過程，買來的素模也需要這些處理，量多量少的問題。簡單說明，拆模物件基本上只有支撐面需要處理打磨，這樣才會有乾淨的素模，以我的粗淺經驗也是在支撐面發生形變的情形較為嚴重。

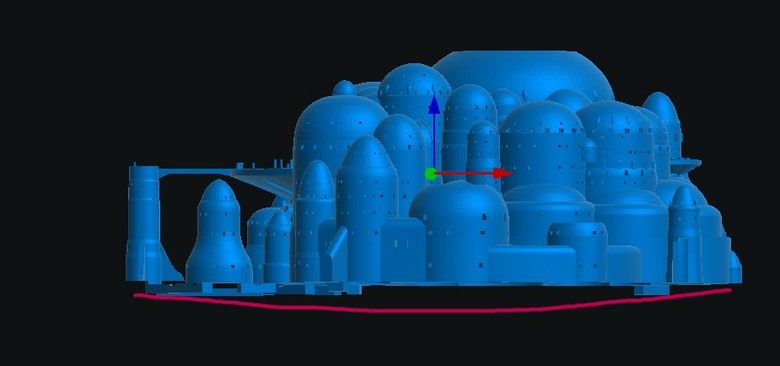

變形紅線示意圖，左側最外圍的塔翹起約5mm，右側連接主體上的約2mm，都是朝支撐架的反方向翹。
要校正變形請泡熱水，就像煉鋼打鐵一樣，要回火。70度以上就有效果，我用飲水機熱水應該有97度燙下去沒傷物件（水洗樹脂），越熱越好扳回，扳回定位沖常溫水定型。不要硬扳，還是會斷給你看。
天空之城製作過程：

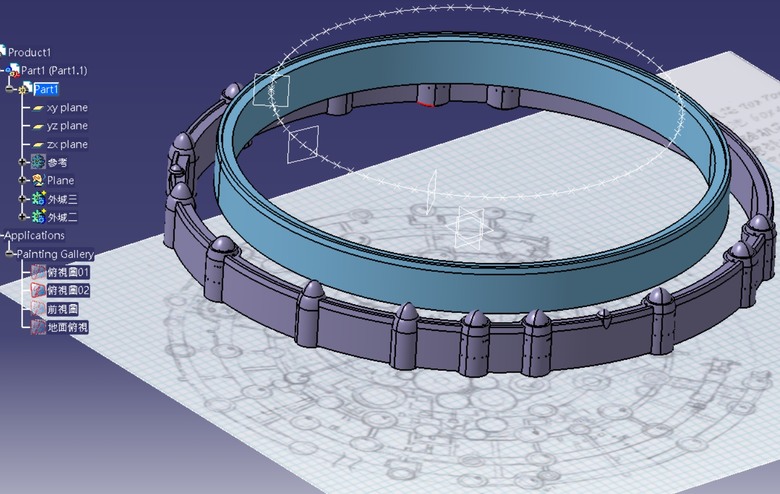

沒啥好說嘴的，就一堆圓筒和挖洞，頂多底殼用了些曲面，接著就進入作出素模這階段了。

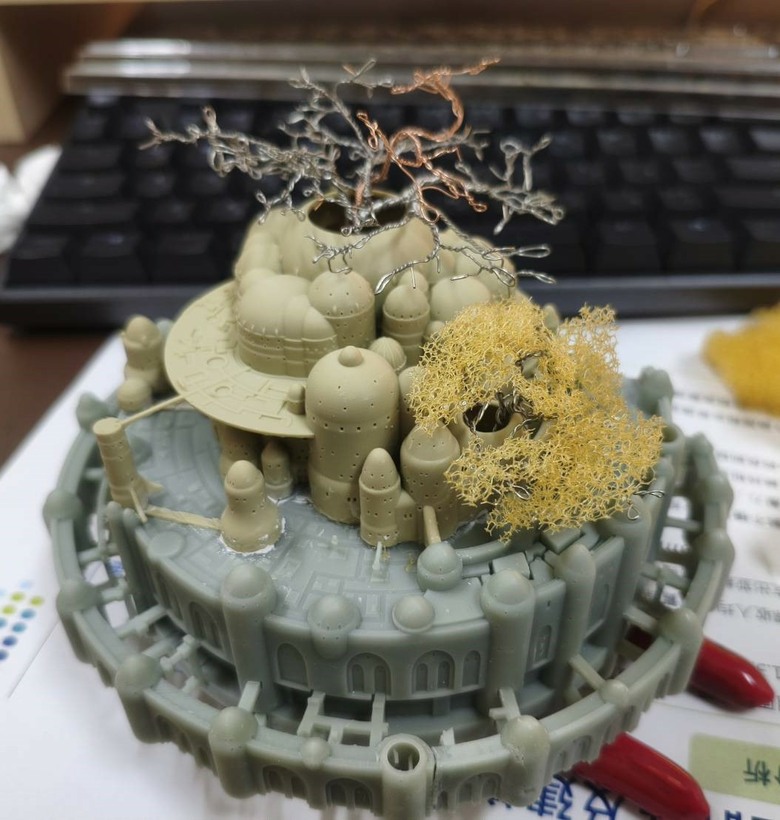

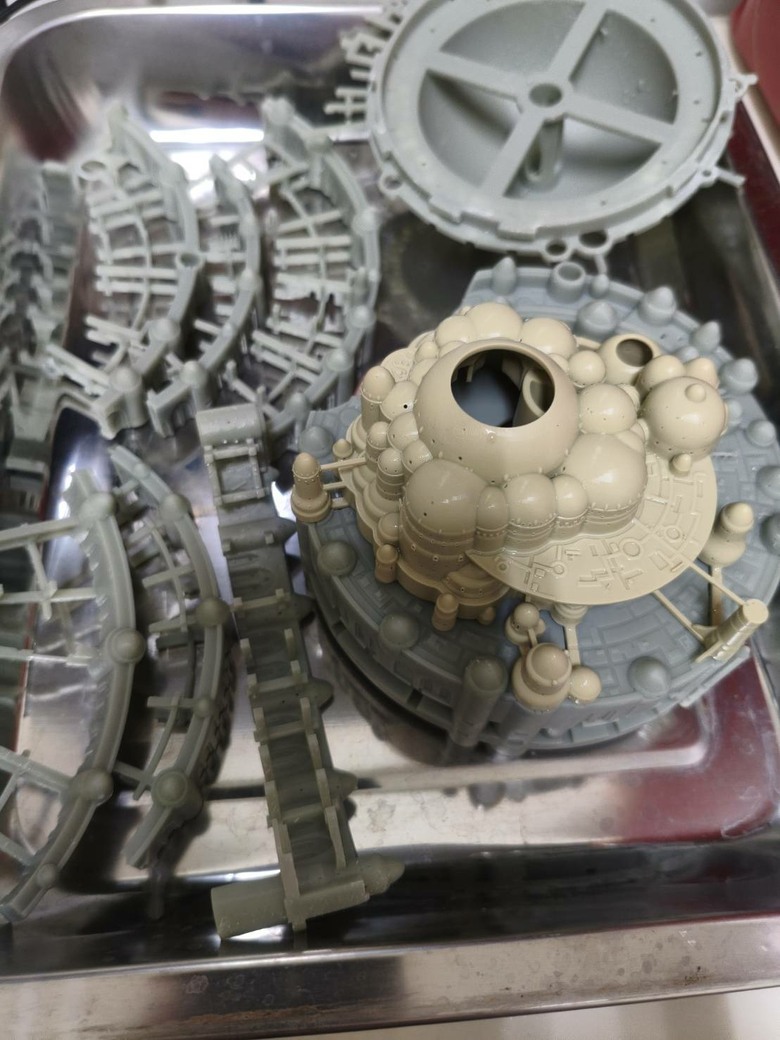

打印出一盤怪東西

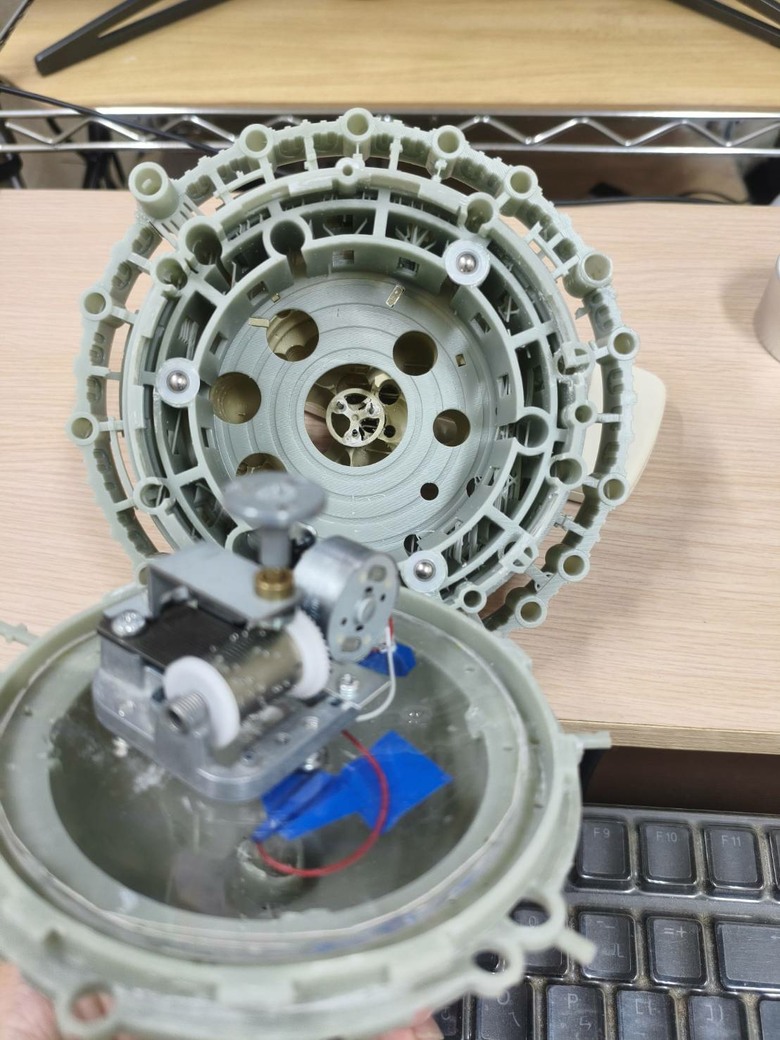

就是為了這該死的音樂機芯折磨半天
太久沒做樹木了，最好用的還是漆包線，不用上色就可以假裝成樹幹，3~5跟小捆轉啊轉，再分支單獨轉，幾小捆結合成大樹。不要買鋼絲、彈簧絲等等號稱硬的，硬的很難轉和定型。樹葉用海綿試一下（以前也是用海綿），現在綠色海綿跟日本製壓縮機依樣稀少，請去水族館找綠色生化棉（過濾棉），洗車用品87.87%是黃色、黑色。
烤焦的天空之城

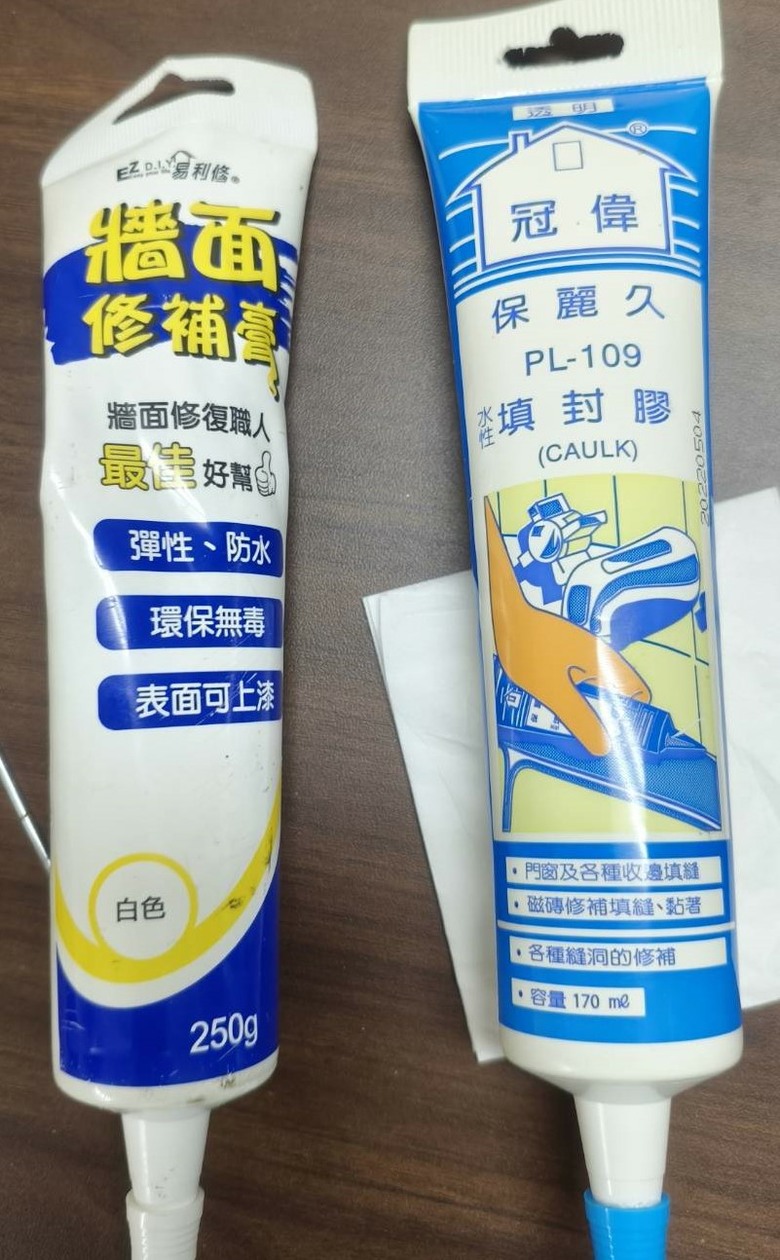

已知用火的就當我廢話，只要跟模型扯上邊的商品，就像寵物和嬰兒用品依樣，不先薛你一頓再說，推薦2款良方，家用五金價格親民，左邊的牆面修補膏是白色，擠出像牙膏，性質就像水泥、非油性，作為廠景的爛泥巴、土堆、髒污等好用（我用在崩塌處的土堆），有個特性（個人認為小缺點）就是沒啥黏性，要像水泥依樣抹上去。右邊的填縫膠像極了白膠，擠出白色、乾了變透明、有黏性可當膠水（乾了向橡膠略黏），用作坦克的防磁塗料，先薄塗一層，再用防磁塗裝用的蝕刻片刮出條紋。2款都可直接上漆，修補膏我直接上廣告顏料也沒問題。
看這精美的防磁塗裝

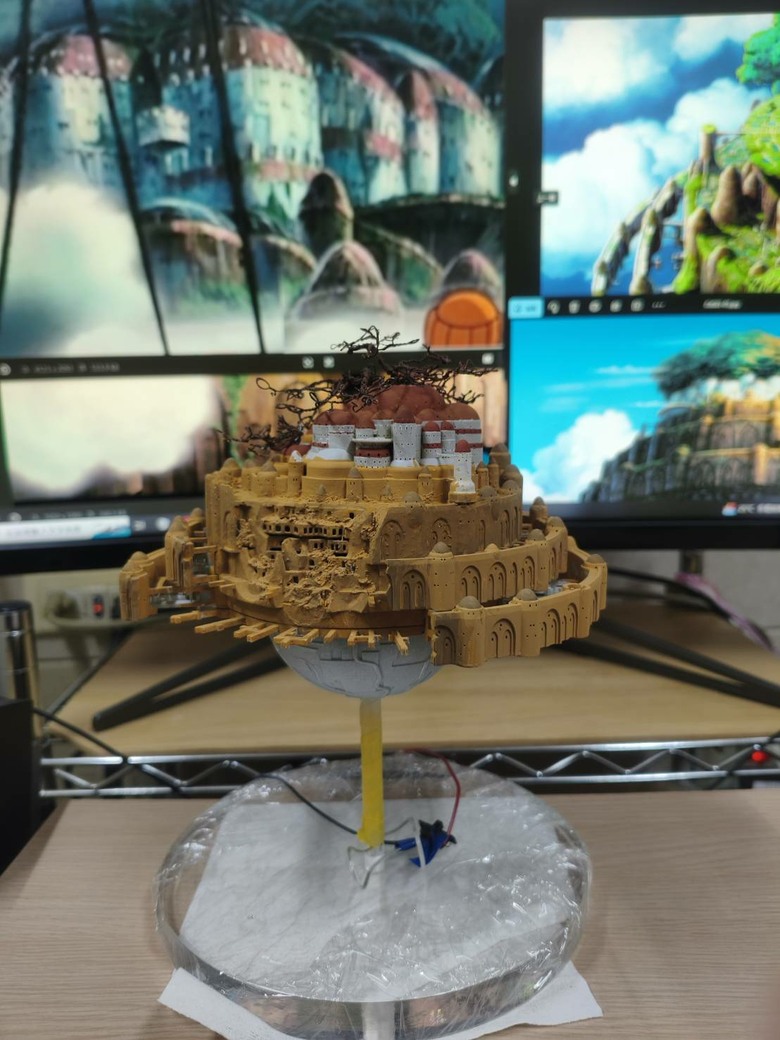

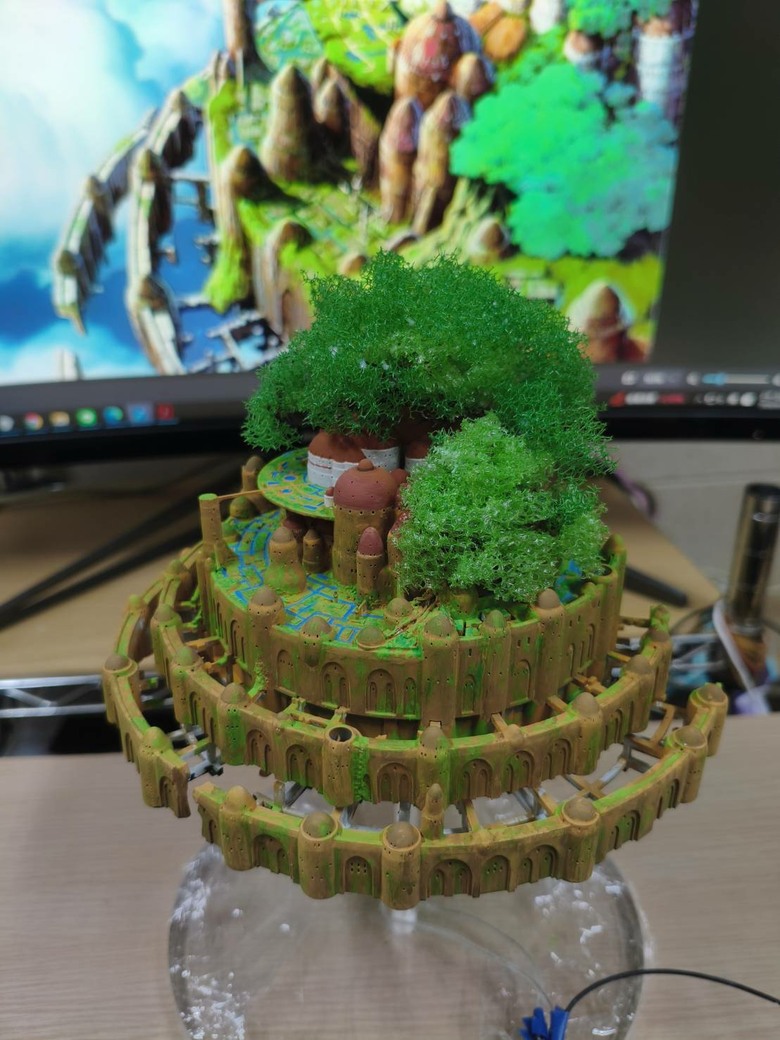

擺拍一下致敬宮崎駿，看了還是滿滿感動，就像當初第一次看天空之城的電影。
噴完底漆就試塗一下廣告顏料竟然可以附著，再輔以油畫筆法隨便亂調色亂撇筆刷，隨意啦。
崩塌處的土堆就用牆面修補膏，也增加這一面的配重，讓它轉起來順一點。

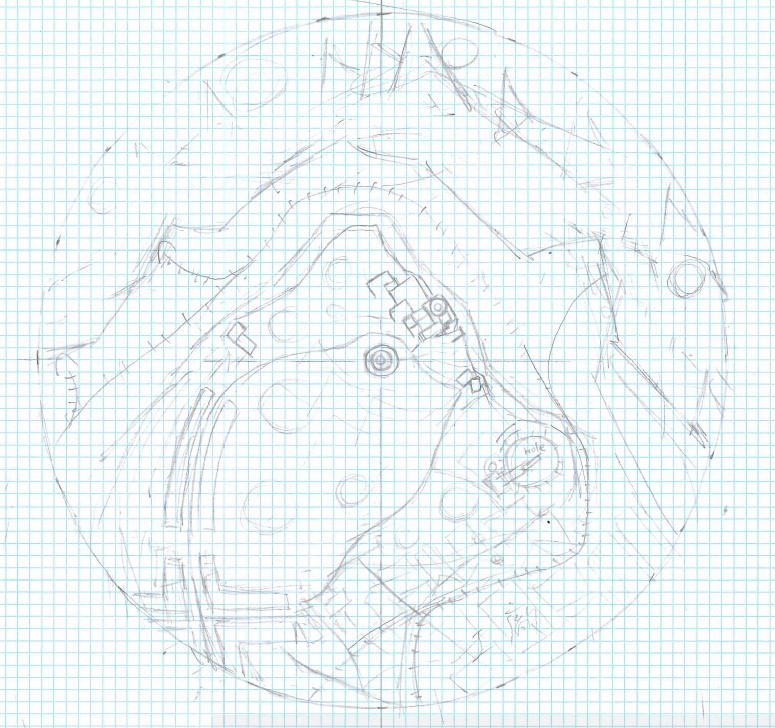

這是地台設計稿，有巴魯家、城鎮、山谷等，再說了。
以上甘苦談，牢騷一下不相干的巴哈模型版，看了一下版規很像太多GK盜版導致。我也反對盜版，但是非官方出品的模型，不是克隆的話，這樣算盜版嗎，不能視為另一種美？你在LEGO舉辦的比賽只能用樂高，在田宮模型舉辦的展覽只能用田宮模型，但是這是沒有任何專屬的模型版耶（連寫個心得都被歸類在子版，比在戰車版能見度還差），你開版標題寫萬代模型版我就沒意見。活到這歲數最討厭被差別待遇，轉PO到這邊若也是子版，那就代表我程度低。
