1/8引擎越野車大翻新....東渥爆走翻新改造升級篇

無忌天子
個人積分：59分
文章編號：6849842

59分

樓主

2008-06-29 12:44

.....小弟在網上便宜拍到一部....相當殘舊的...1/8越野車...東渥爆走.......

..........小弟就來分享一下....翻新過程......

.....由於車子剛到手時....又髒又殘....就不傷大家的眼了....直接上翻新過程（其實是忘記拍照

）

.......我們先從萬向傳動軸翻修開始.....這台車是全時四輪傳動....所以有六根萬向傳動軸.....

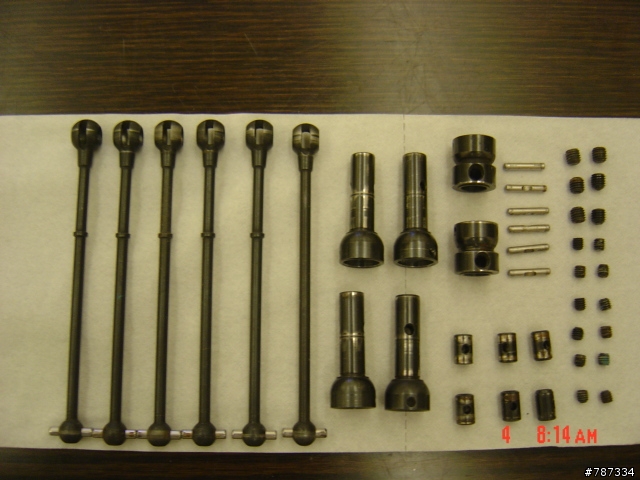

先將傳動軸...細部分解..用去漬油清洗乾淨...
1/8引擎越野車大翻新....東渥爆走翻新改造升級篇

1/8引擎越野車大翻新....東渥爆走翻新改造升級篇

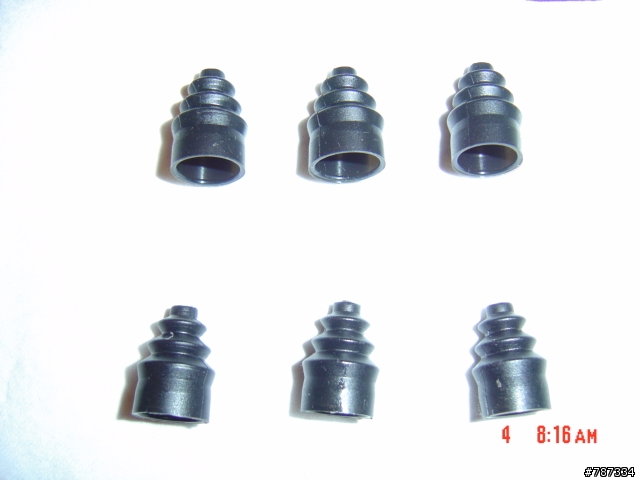

剛買的全新的防塵套

1/8引擎越野車大翻新....東渥爆走翻新改造升級篇

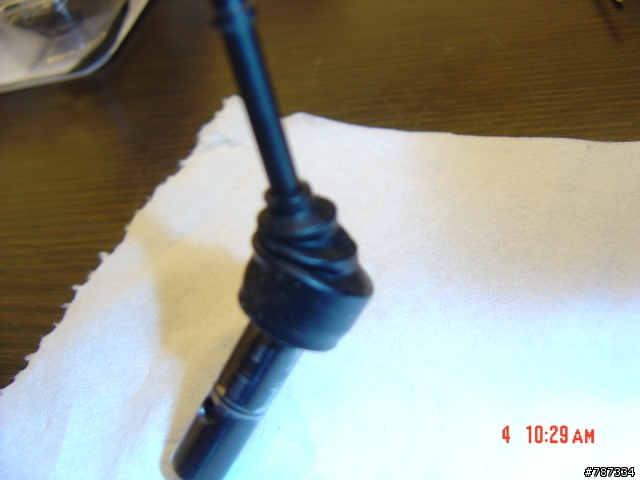

先把防塵套套在傳動軸上
1/8引擎越野車大翻新....東渥爆走翻新改造升級篇

1/8引擎越野車大翻新....東渥爆走翻新改造升級篇

再把傳動軸組裝好

1/8引擎越野車大翻新....東渥爆走翻新改造升級篇

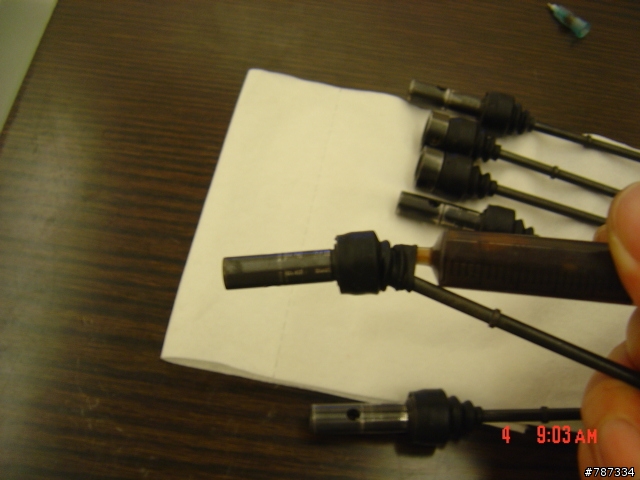

用針筒把黃油打進傳動軸內
1/8引擎越野車大翻新....東渥爆走翻新改造升級篇

1/8引擎越野車大翻新....東渥爆走翻新改造升級篇

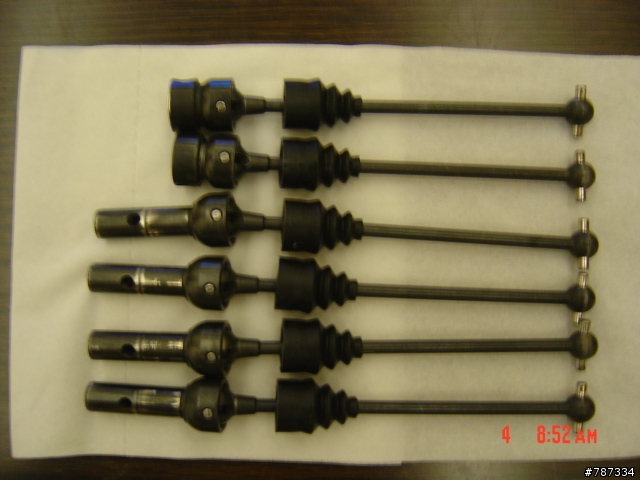

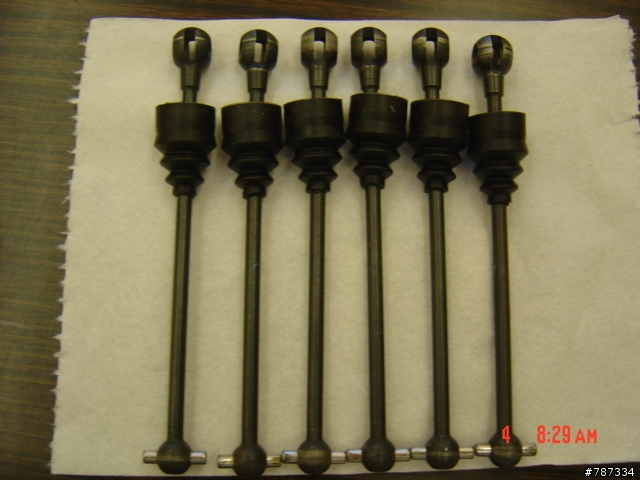

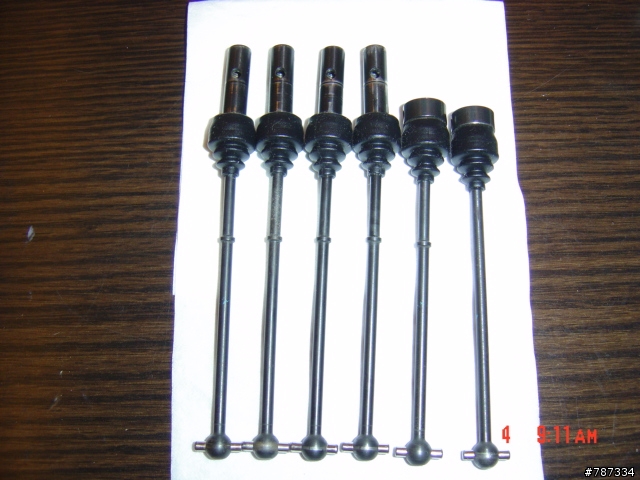

重新翻修....保養完成的傳動軸
1/8引擎越野車大翻新....東渥爆走翻新改造升級篇

1/8引擎越野車大翻新....東渥爆走翻新改造升級篇

試一下....傳動角度...OK

1/8引擎越野車大翻新....東渥爆走翻新改造升級篇

...................

.................

2008-06-29 12:44 發佈

文章關鍵字引擎越野車大東渥升級篇 1/8

無忌天子
個人積分：59分
文章編號：6849939

59分

樓主

2008-06-29 12:55

.....接下來把傳動軸裝上轉向輪座.......

按照慣例...細部分解....用去漬油洗乾淨

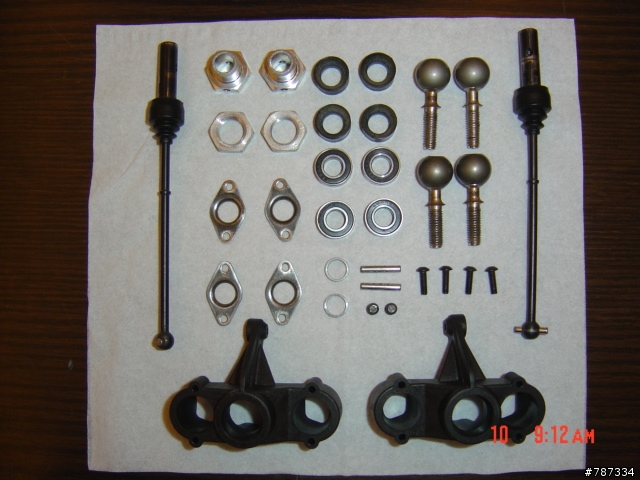

...準備安裝....

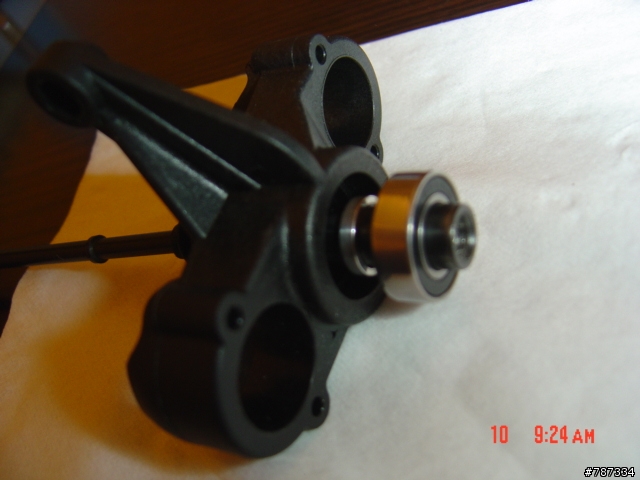

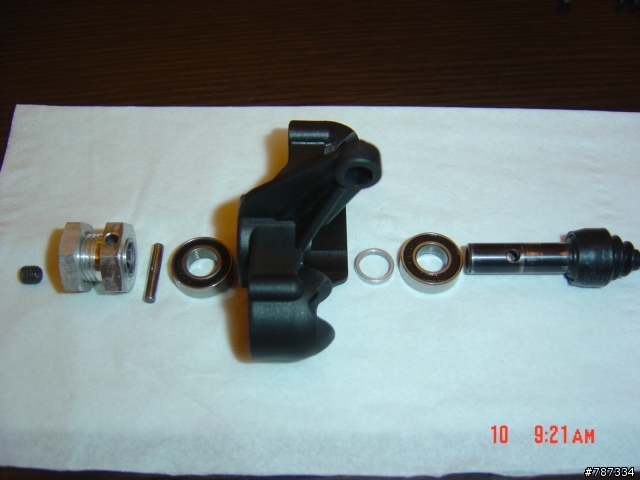

......把滾珠軸承小心裝進去.....

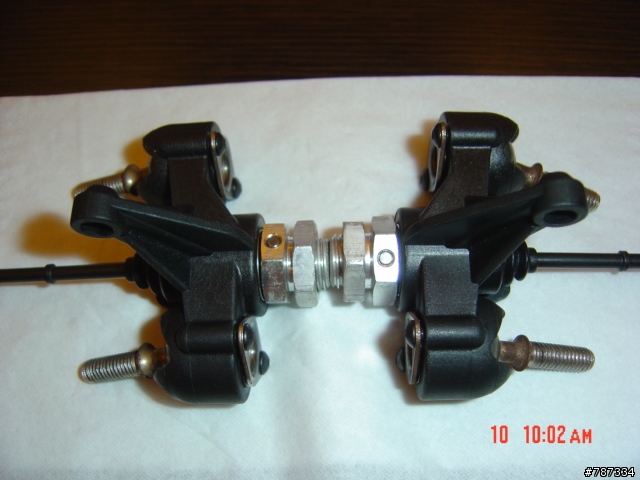

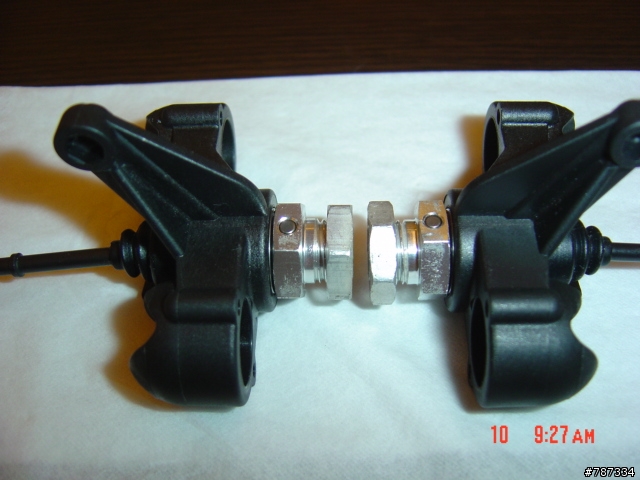

.....裝好輪圈法蘭.....

.....準備安裝轉向球頭.....

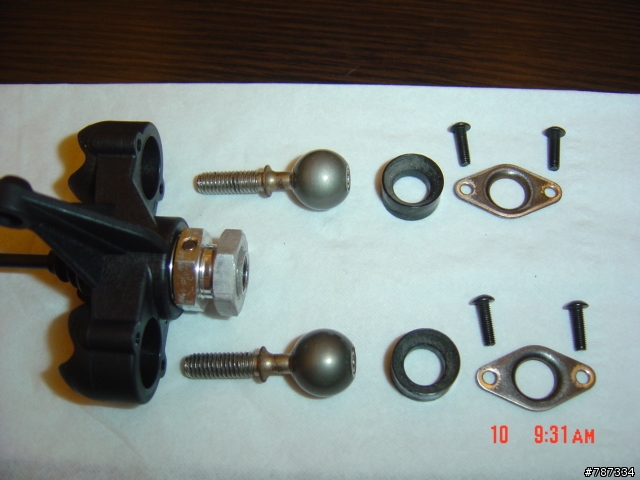

......安裝球頭襯墊....

......安裝完畢.....

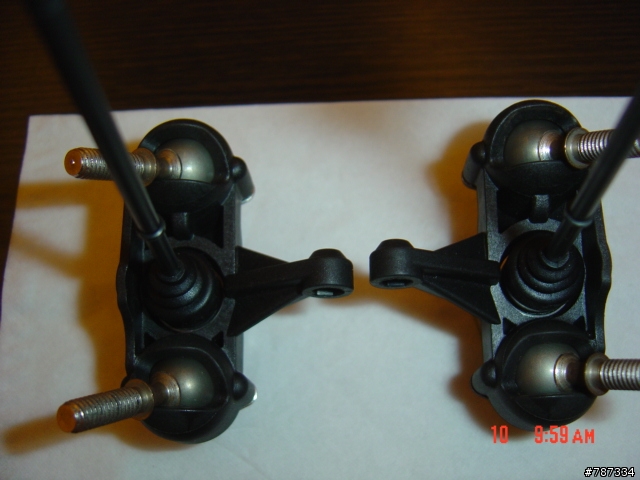

........檢查球頭活動是否順暢.....

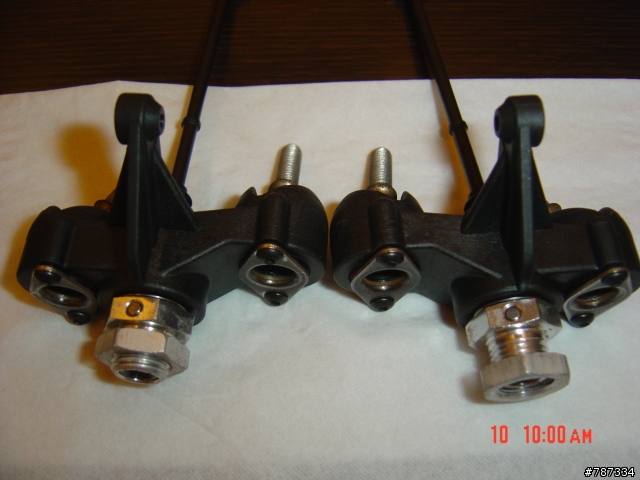

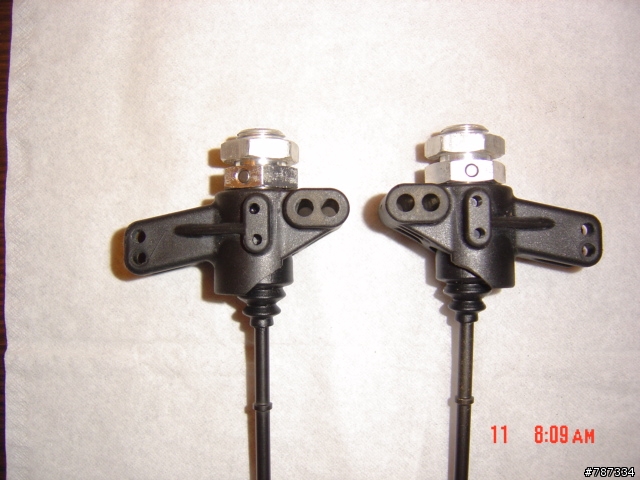

.........轉向總成安裝完畢.....

................

..............

無忌天子
個人積分：59分
文章編號：6849997

59分

樓主

2008-06-29 13:02

.......接下來...安裝後輪座......

...照慣例....分解洗淨....沒幾個零件......

.....完成.....

.......

無忌天子
個人積分：59分
文章編號：6850128

59分

樓主

2008-06-29 13:16

.....緊張！緊張！刺激！刺激！....重點來了....安裝前後齒輪箱......

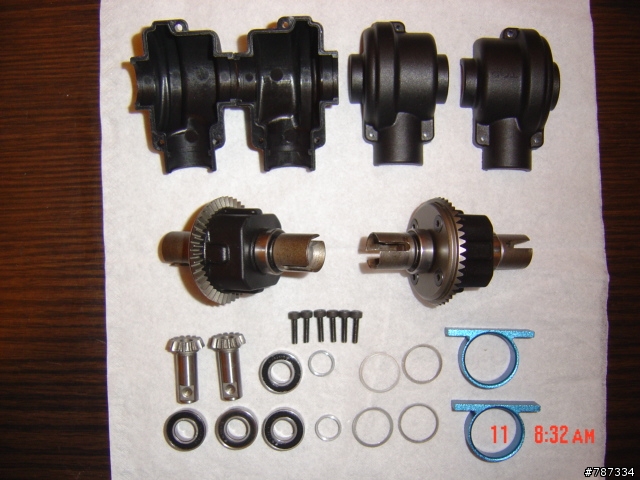

.....按照慣例....按照慣例...細部分解....用去漬油洗乾淨

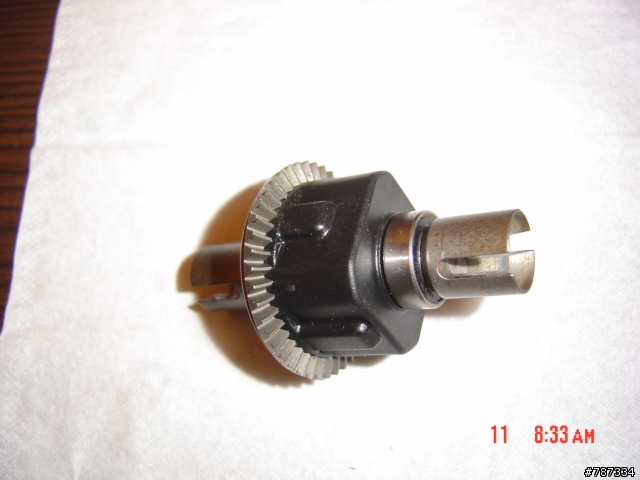

.....和真車一樣的...差速器....分解洗淨時....忘了拍照....歹勢

....齒輪材質一流喔！

.....小傘齒.....材質一流....SCM-415...鉻鉬合金鋼...滾齒加工製造....表面有氮化處理......（台灣貨就是讚啦！）

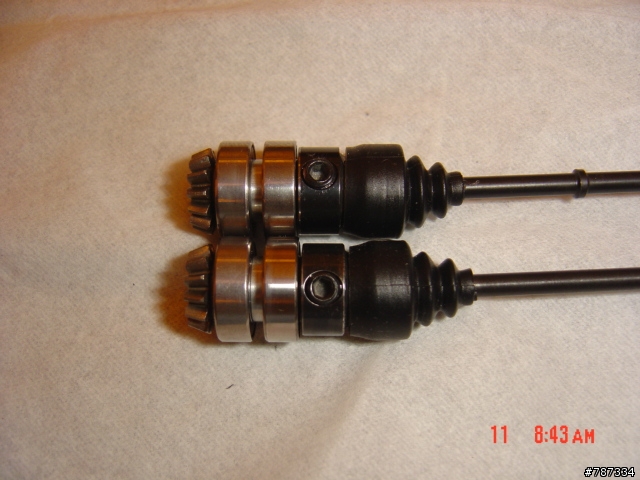

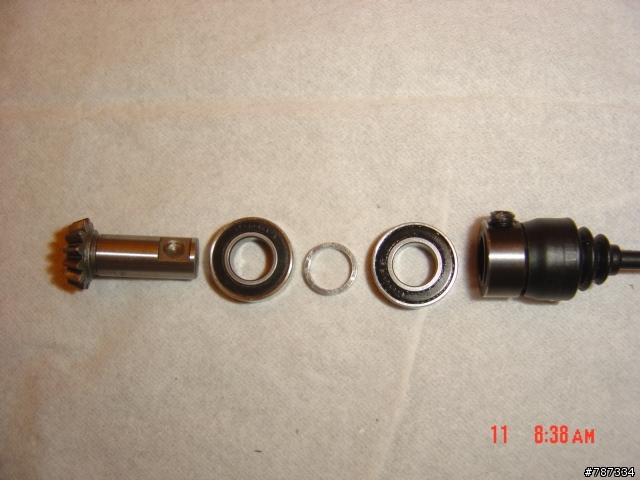

....小傘齒與中央傳動軸....金剛合體準備....

....小傘齒與中央傳動軸.....紙盒完畢（組合完畢啦！

）

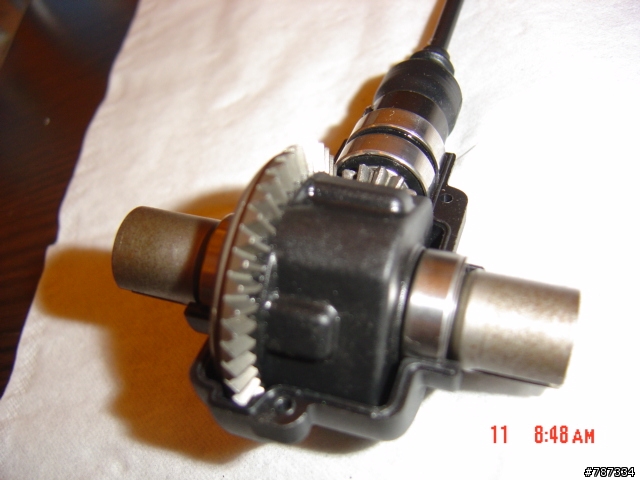

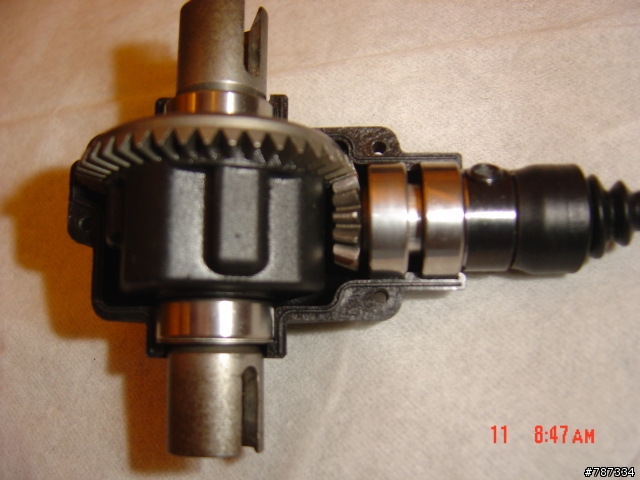

......差速器和小傘齒...一起乖乖躺進齒輪箱.....齒隙調整開始.....

......差速器和小傘齒...一起乖乖躺進齒輪箱.....齒隙調整完畢.....

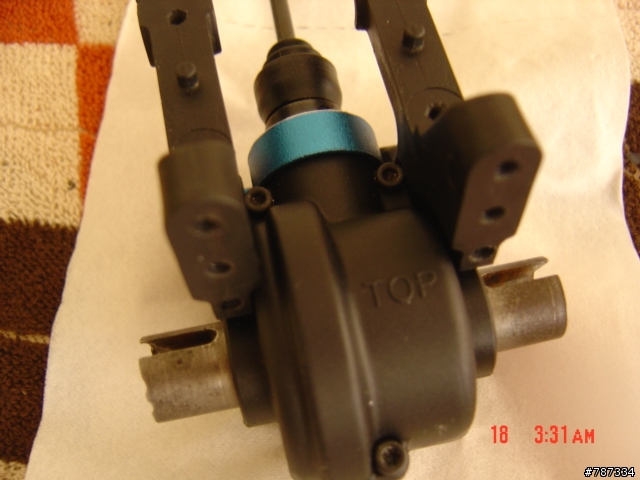

....上黃油之後.......蓋上齒輪箱蓋....蓋棺論定

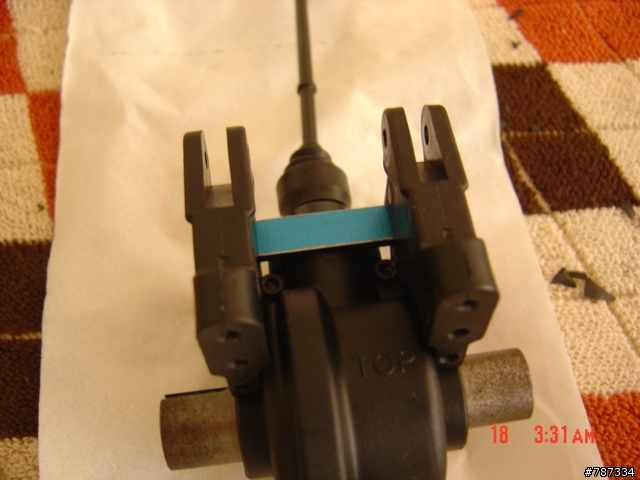

.......準備套上安裝固定環.....

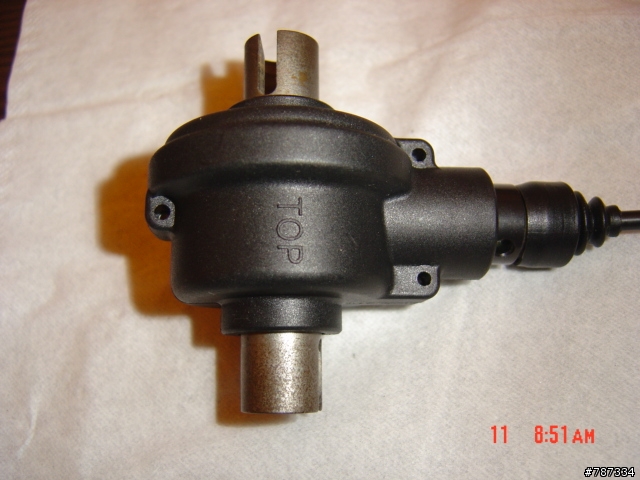

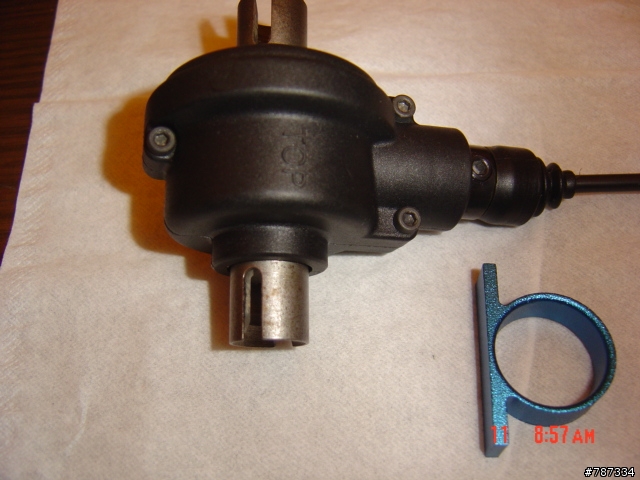

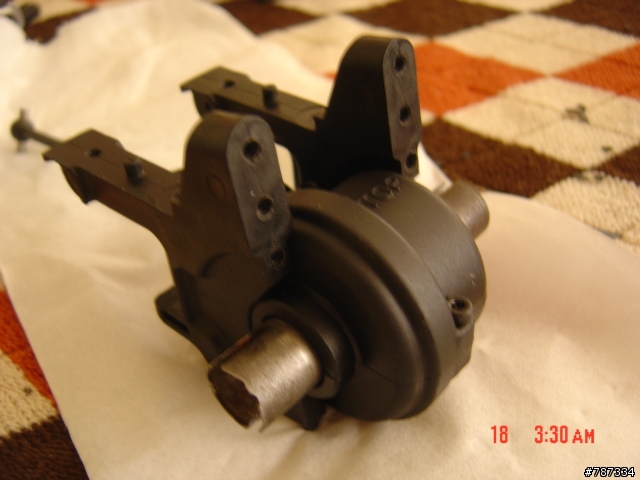

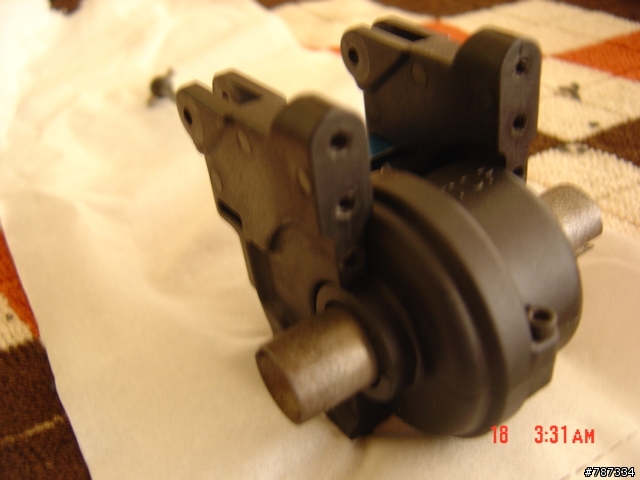

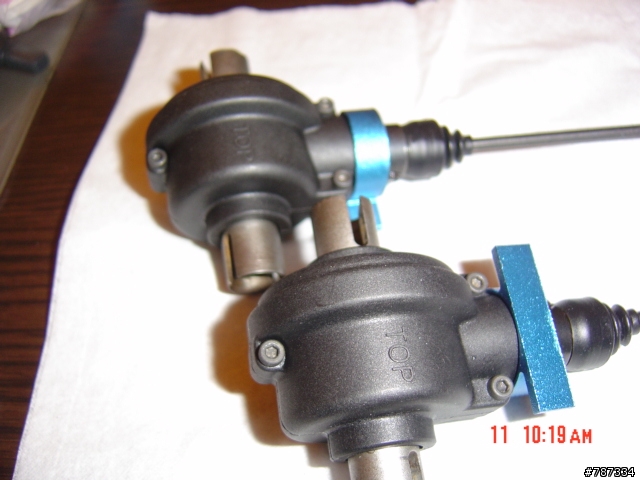

.........齒輪箱安裝完成

.......

..........

................

無忌天子
個人積分：59分
文章編號：6850260

59分

樓主

2008-06-29 13:31

.....再來勒...做一些雜事.....為後面的大工程作準備

.....先把一些小零件裝上....

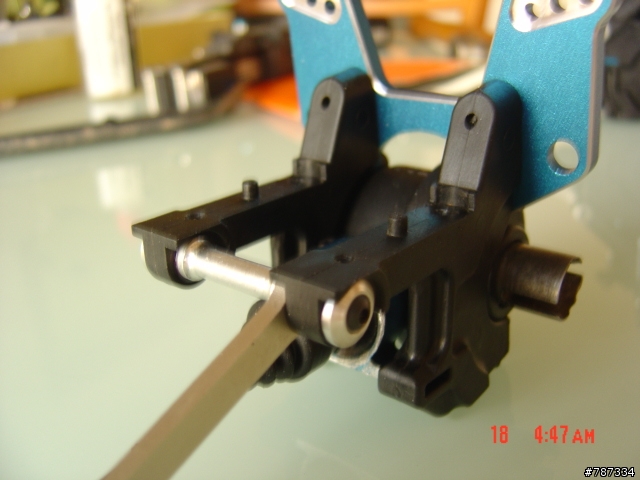

....裝上前齒輪箱側板.....

....裝上前齒輪箱側板.....

....裝上後齒輪箱側板.....

....裝上後齒輪箱側板.....

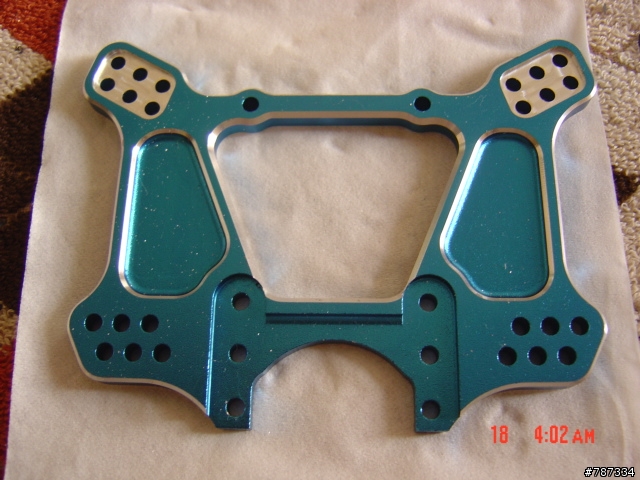

.....前避震器支架....

.....後避震器支架....

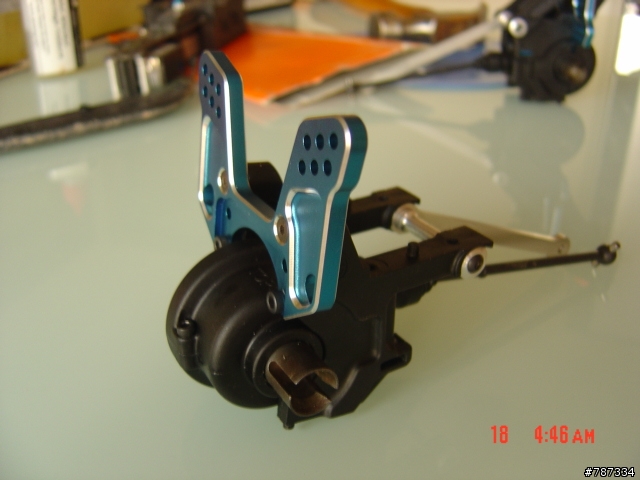

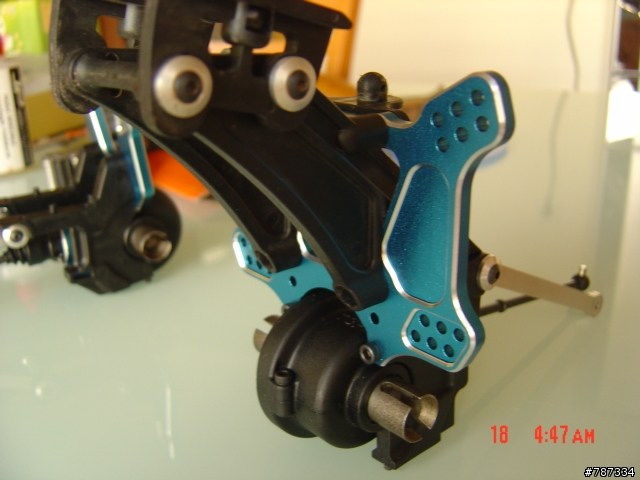

.....前齒輪箱總成安裝.....

.....前齒輪箱總成安裝.....

.....後齒輪箱總成安裝.....

.....後齒輪箱總成安裝.....

無忌天子
個人積分：59分
文章編號：6850358

59分

樓主

2008-06-29 13:42

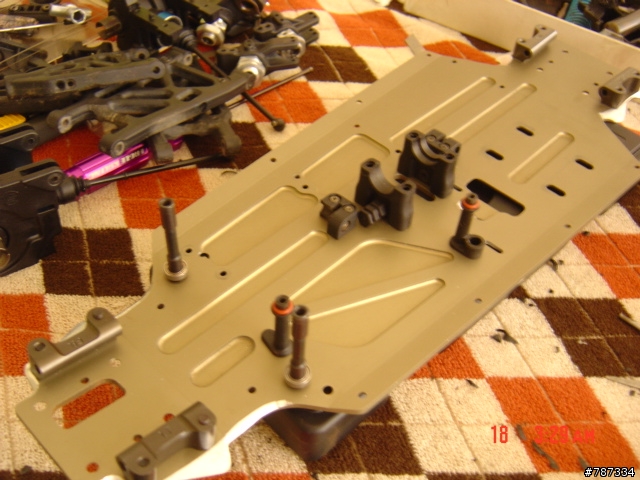

.....接下來....底盤配件安裝.......及把齒輪箱裝上底盤......

.....把一些小零件先裝上底盤.....

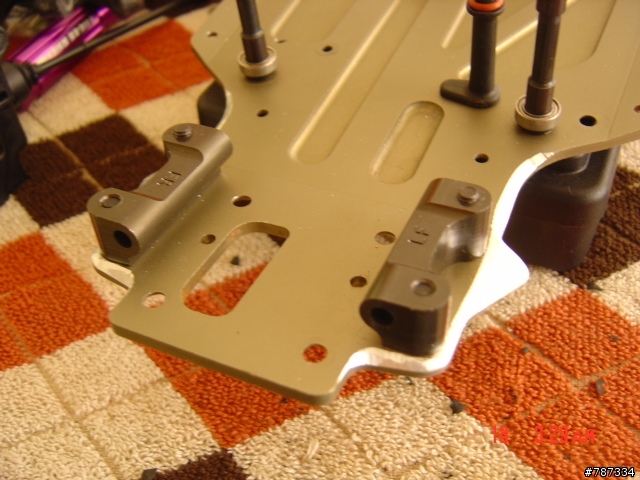

.....這是懸吊A臂固定座.....

.....下A臂安裝所需的小零件.....

......下A臂安裝完成....

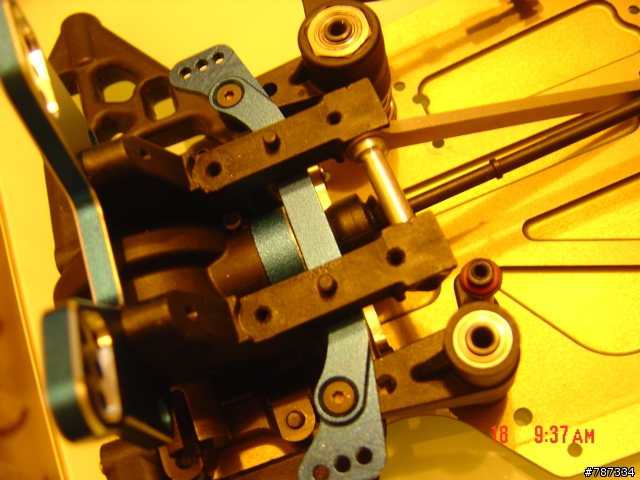

.......三段分割轉向連動裝置安裝......

.....放上前齒輪箱....與三段分割轉向連動裝置....做配合組裝.....（相機沒調好，圖片偏黃

）

.......把前後齒輪箱放上...底盤.......（相機沒調好，圖片偏黃

）

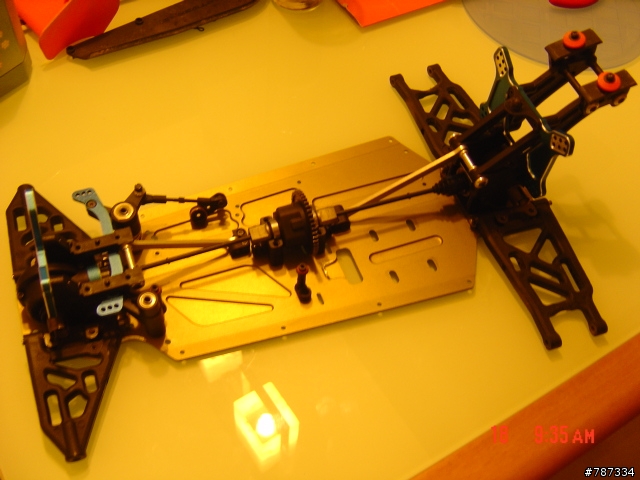

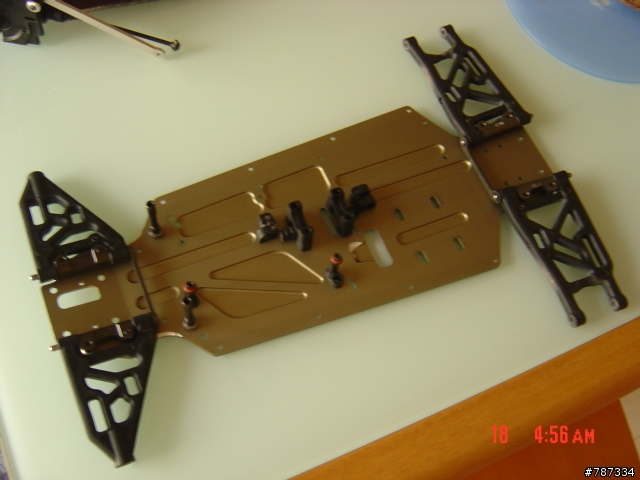

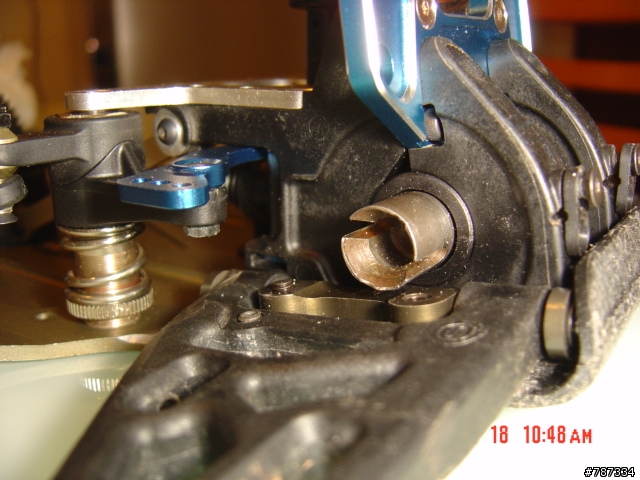

......前齒輪箱安裝定位完成........

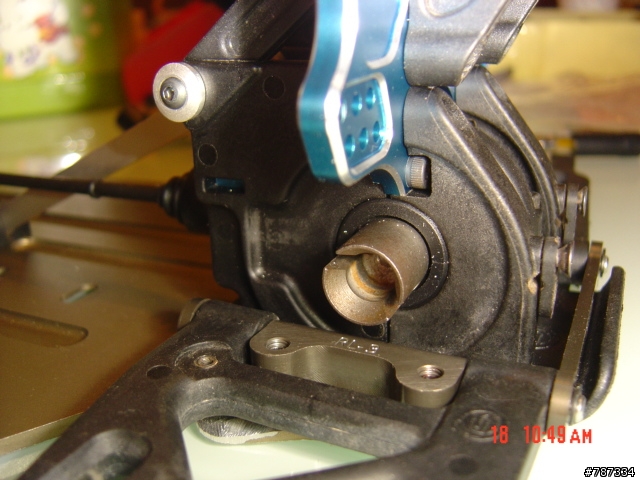

.......後齒輪箱安裝定位完成........

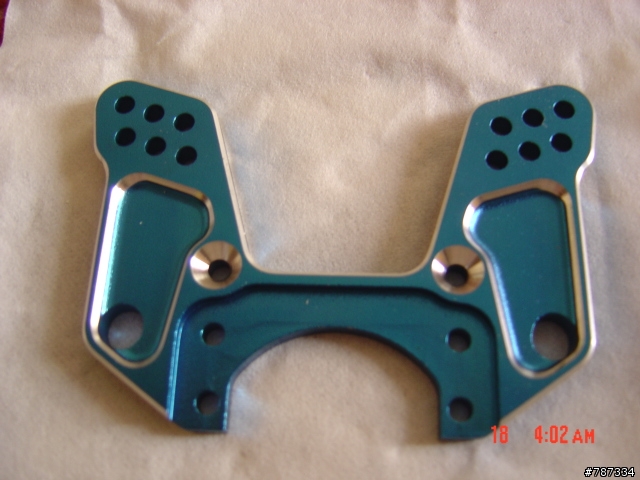

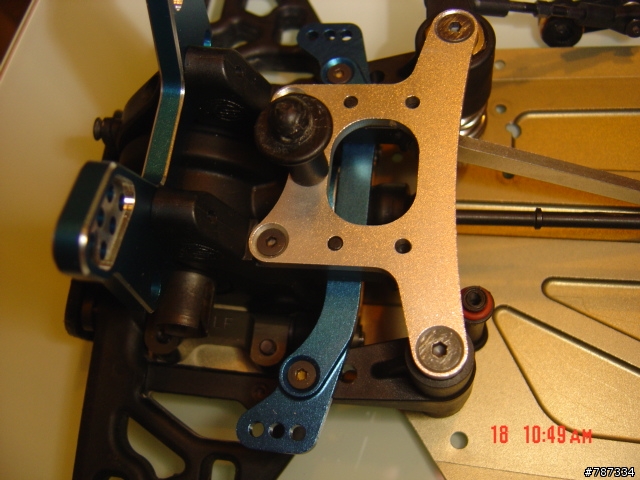

.......前補強定位支撐版安裝完成.......

nighttalk
個人積分：38分
文章編號：6850442

38分

7樓

2008-06-29 13:51

厚厚
怎麼沒照全圖?
我要看全車圖啦

不過真不錯
老車還找的到零件
幫你推一下

老機A3G...衝衝衝超級古董機

無忌天子
個人積分：59分
文章編號：6850565

59分

樓主

2008-06-29 14:03

.......再來是差點考倒天子....煞車系統....大翻修.........

.....這台車到手時....煞車整組已經完蛋........

.....所以天子只好自己想辦法生出一組...（古兵器專家...無忌天子...大顯神威）.....

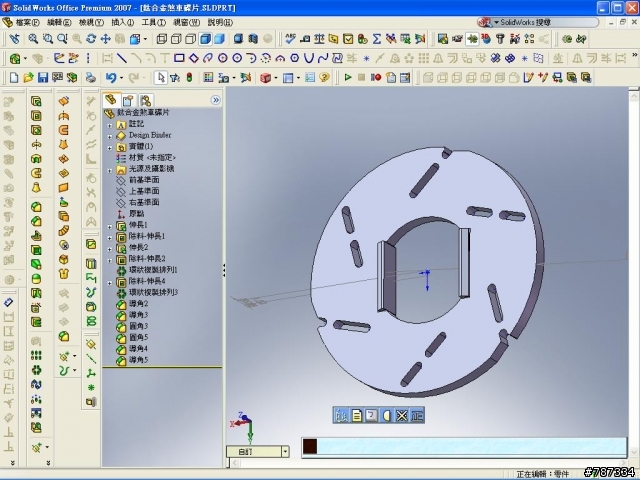

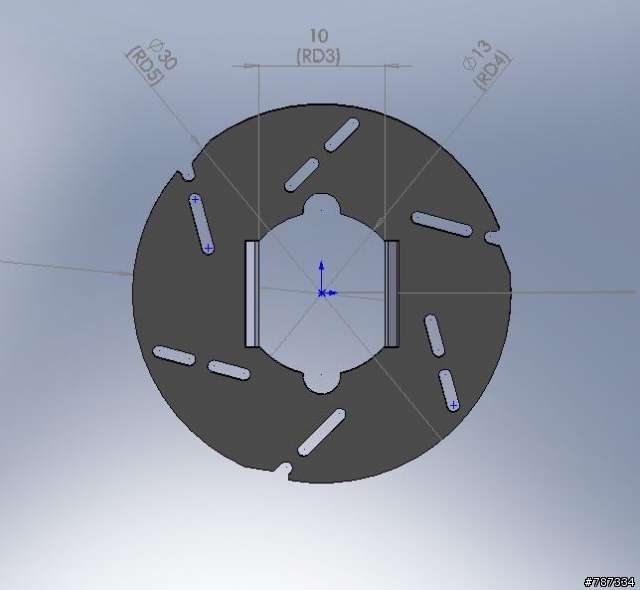

.......天子先用...SolidWorks....畫出煞車牒片的3D圖....

.......在SolidWorks中預先確認尺寸....再轉成DWG 2D圖面.....

.......去朋友工廠A來的....64鈦合金....邊角料.....（鈦合金煞車牒片...太高級了流口水

流口水

流口水

）

......在自家模具間...用日本...西部線切割機.....加工.....在經過表面剷花處理.....煞車牒成品

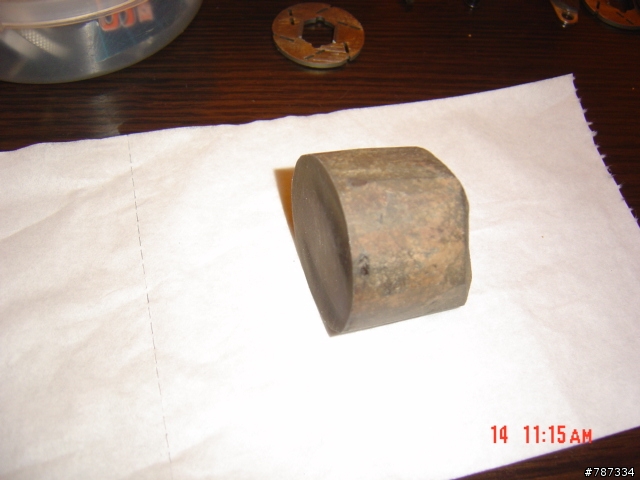

.....去五金行找來的....攻牙機...的無石綿材質....摩擦片......

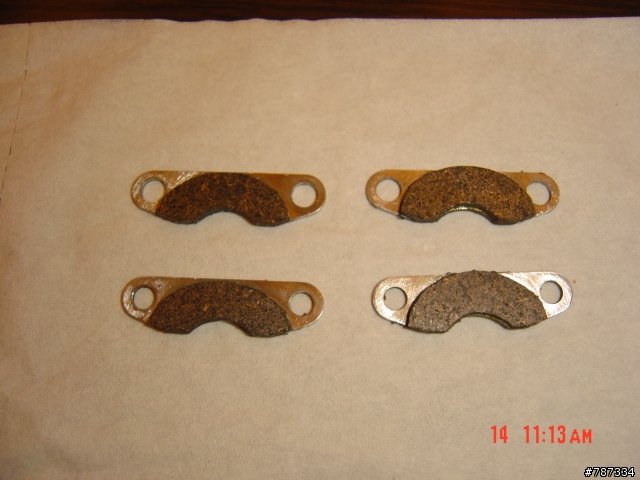

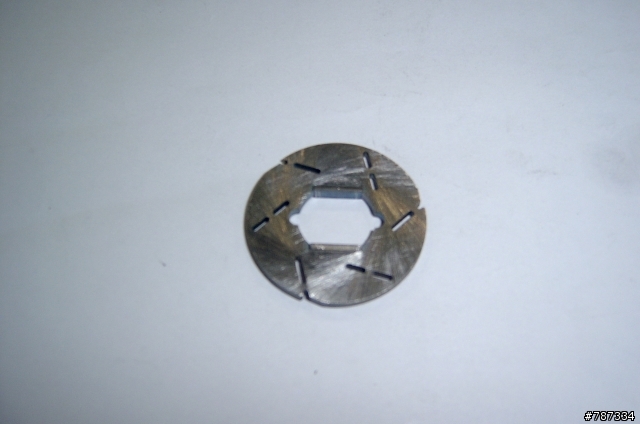

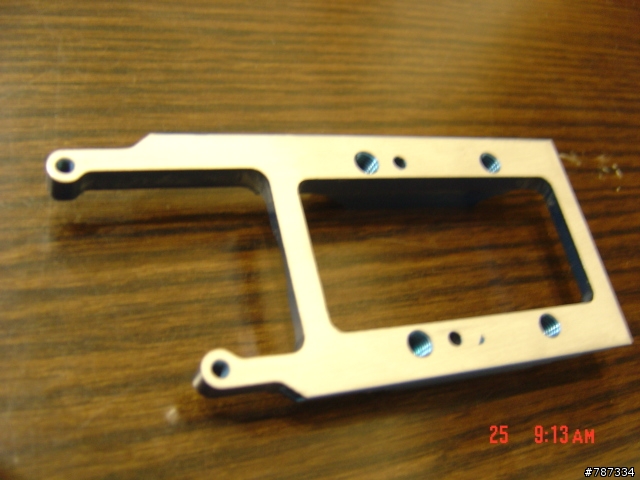

......加工好的煞車來令片......

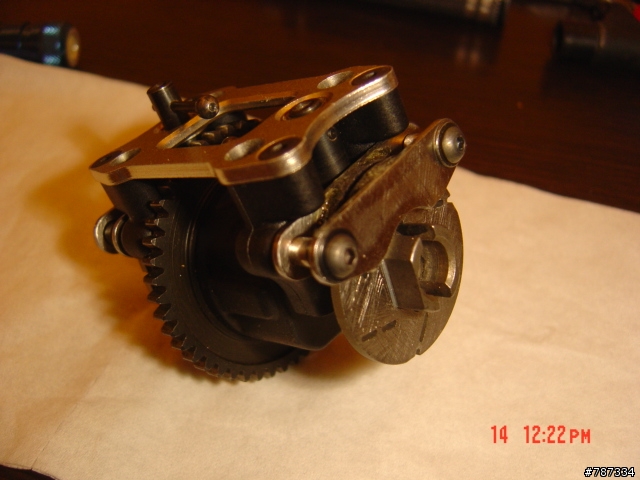

.......試組裝.....

....煞車牒片...裝在車上的樣子.....

...........

.............

無忌天子
個人積分：59分
文章編號：6850744

59分

樓主

2008-06-29 14:21

.......接下來是...動力系統安裝.........及控制系統........這非常重要的步驟....

....將引擎座與引擎接觸面....用磨床....修整磨平....

......將引擎座與底盤的接觸面....用磨床....修整磨平....

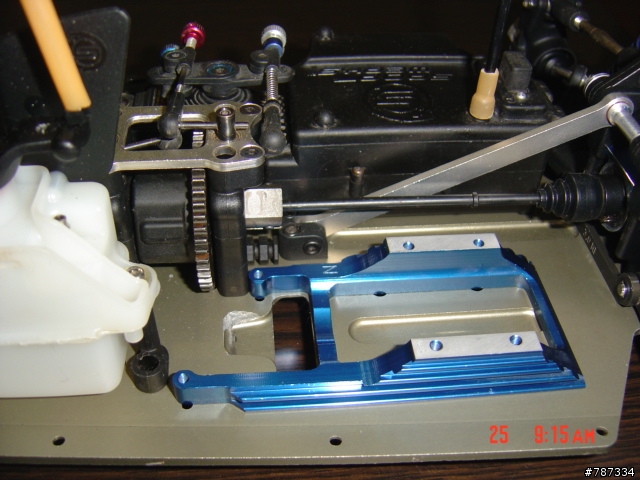

.......將引擎座.....在底盤上....試組裝.....檢查有無干涉問題....

........將引擎座和引擎合體.......

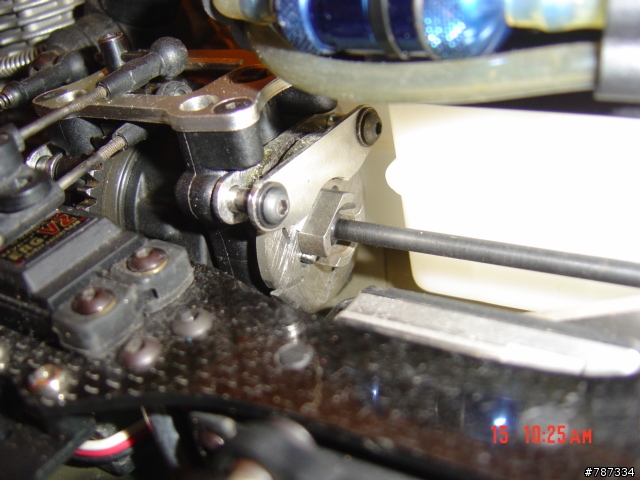

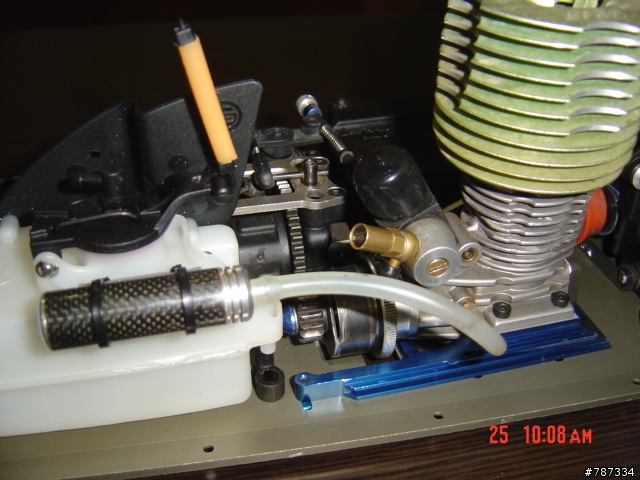

.......整組引擎總成裝上車......

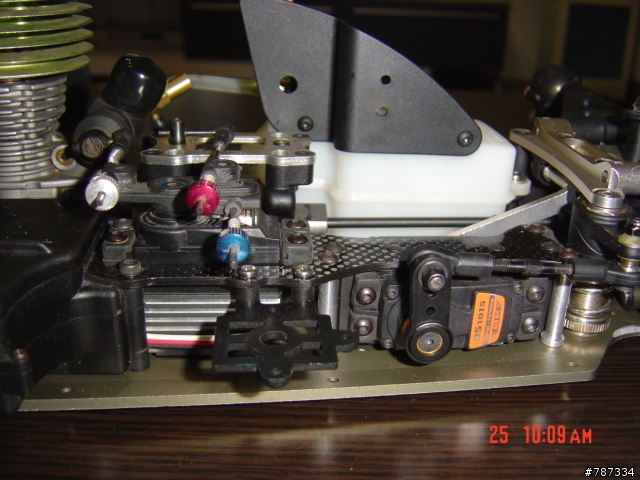

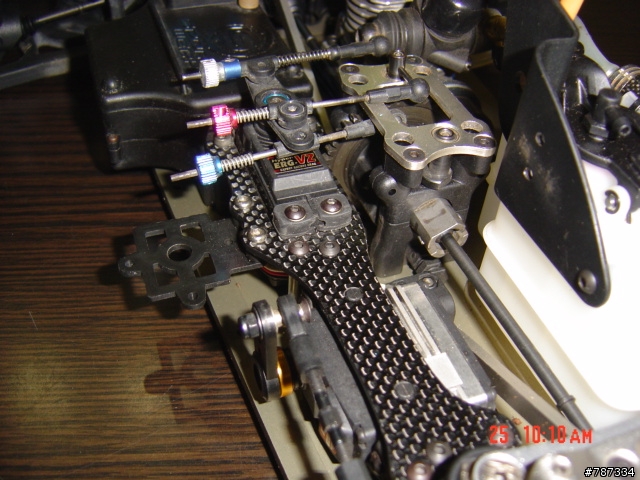

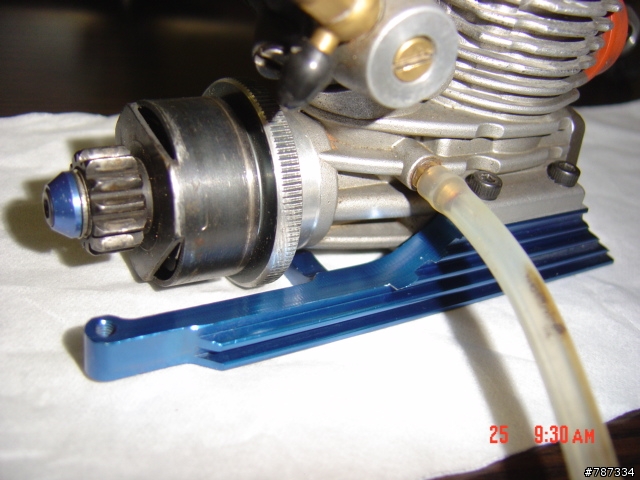

.......安裝設定....油門及煞車的控制伺服機....及連桿組.....

.......轉向的連桿也順便安裝.....這時遙控器的中立點....也要順便歸零.......

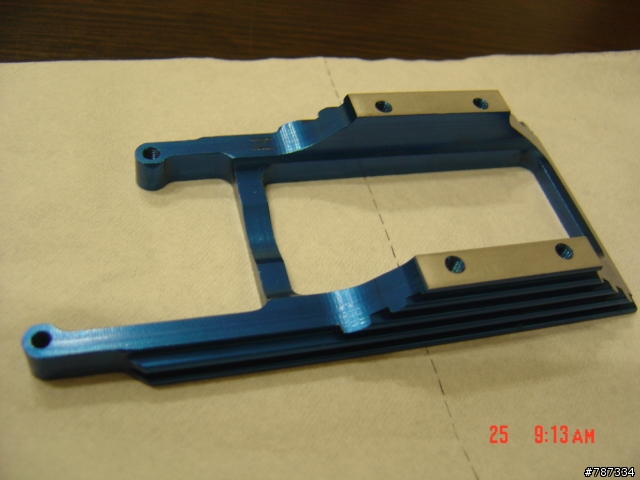

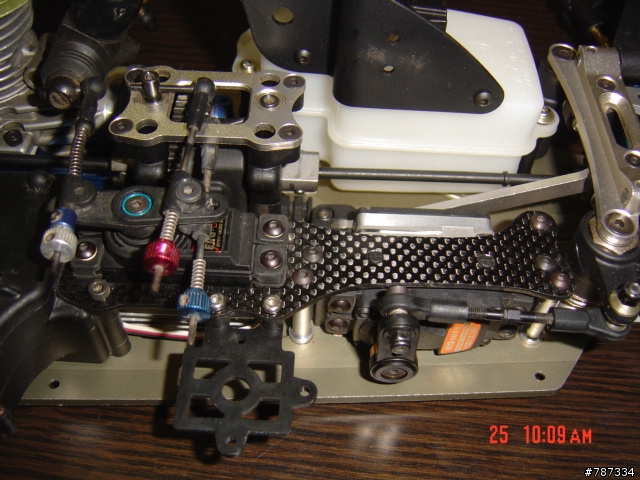

.....天子手工製造....探纖維二樓機件版......卡夢的喔！

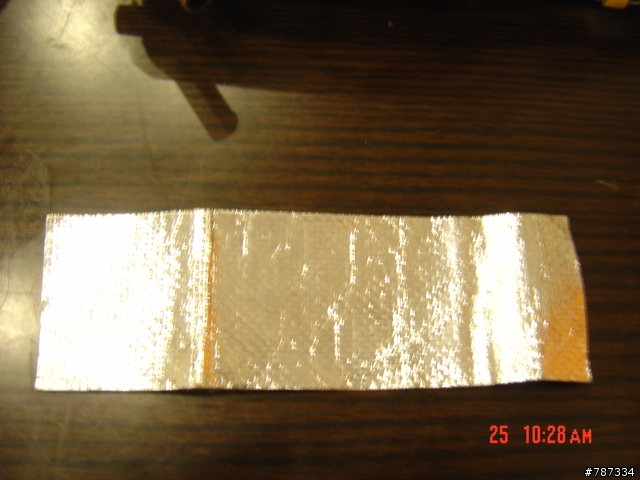

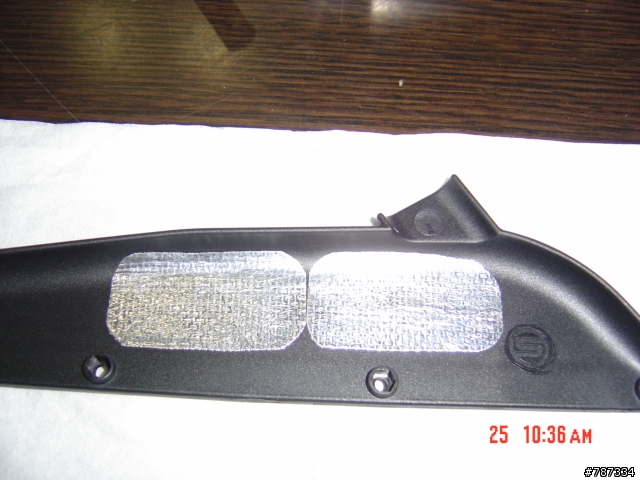

......防火貼紙......

......貼在靠引擎側的底盤防塵側版上....防止被排氣管燙破....

無忌天子
個人積分：59分
文章編號：6850860

59分

樓主

2008-06-29 14:34

.....最後做懸吊及轉向系統基礎設定......

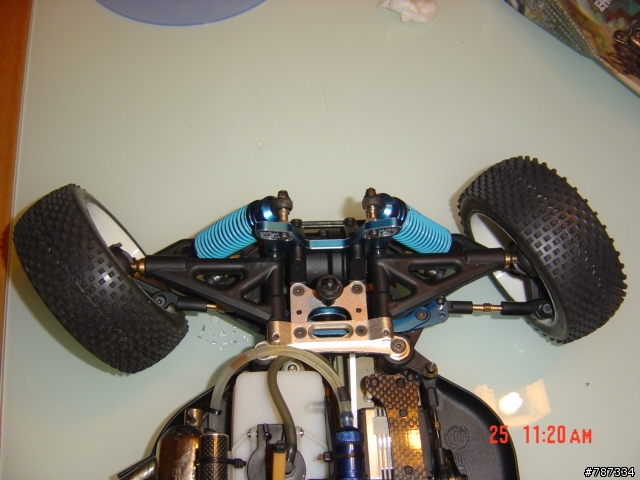

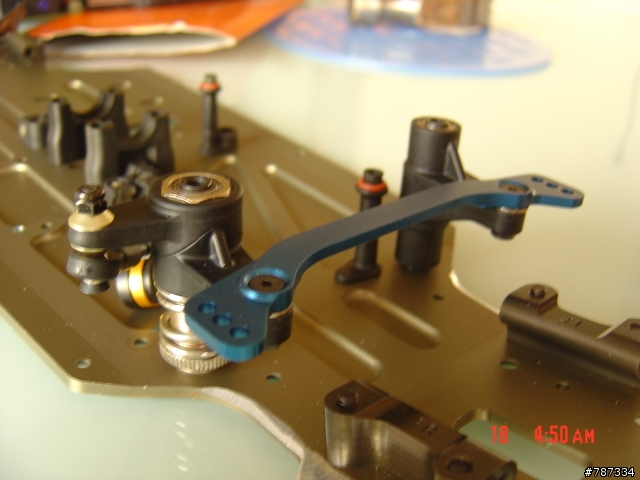

.....裝上前轉向座....同時測試一下順暢度.....

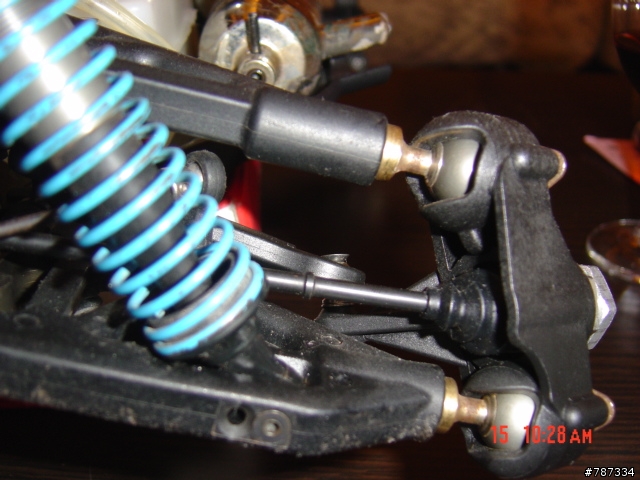

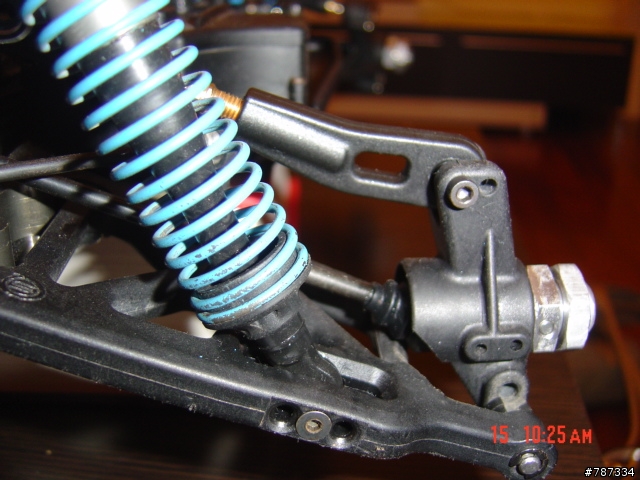

......裝上避震器......

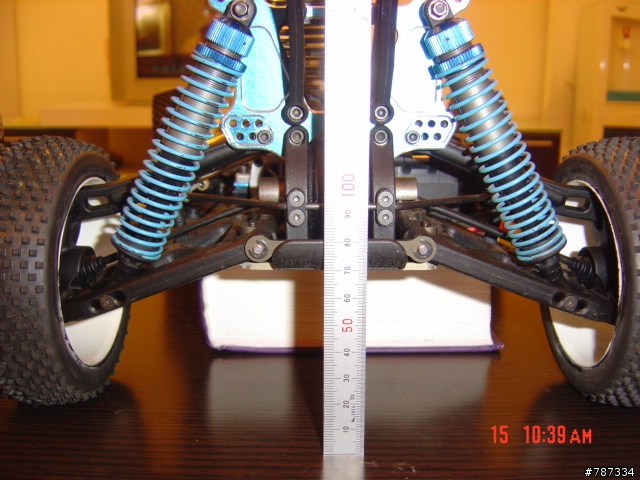

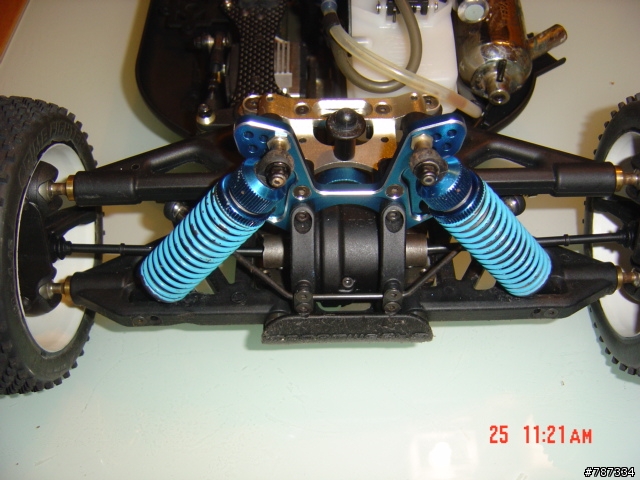

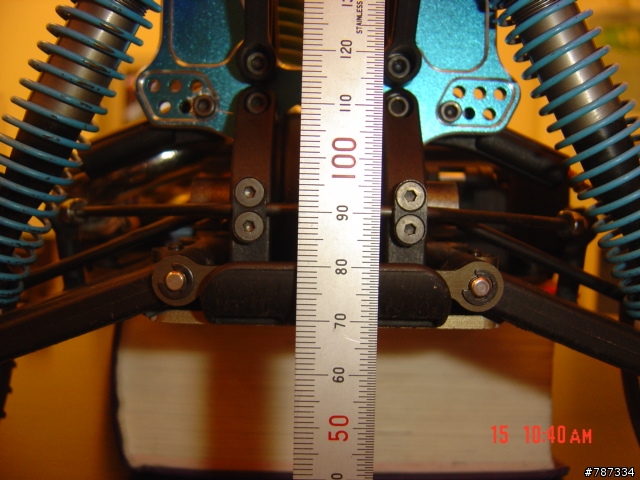

......調整前懸吊最大負行程......

......調整最大右轉舵角.....

......調整左轉最大舵角......

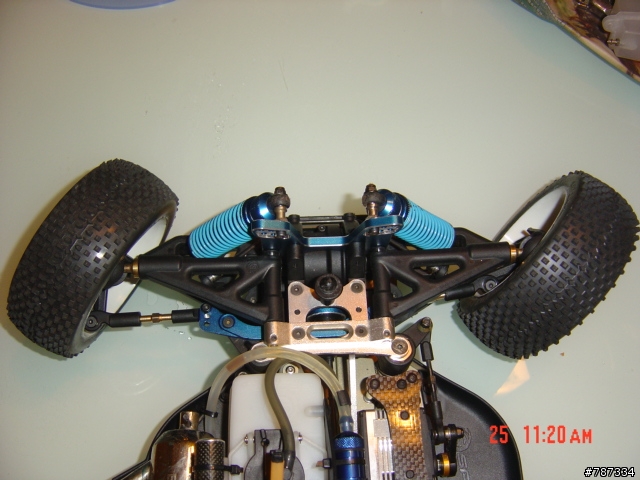

.......裝上後輪座.......

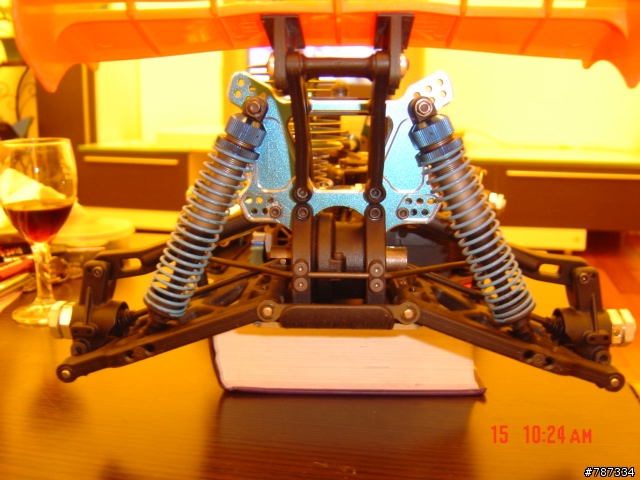

......裝上後避震........

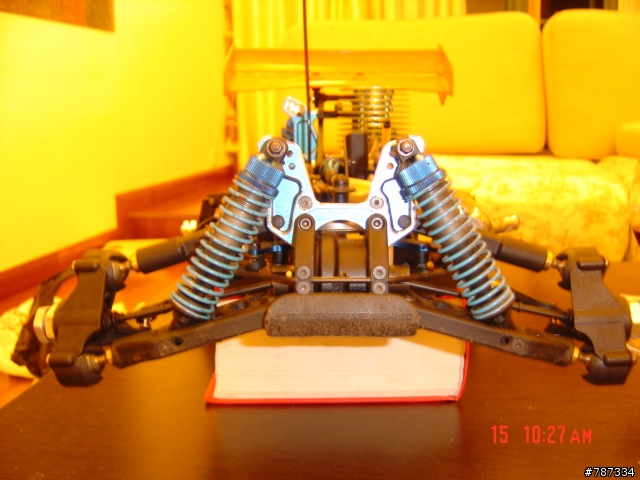

.......調整後懸吊最大負行程.......

.......調整後懸吊最大負行程.......
