1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

空中勤務總隊1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

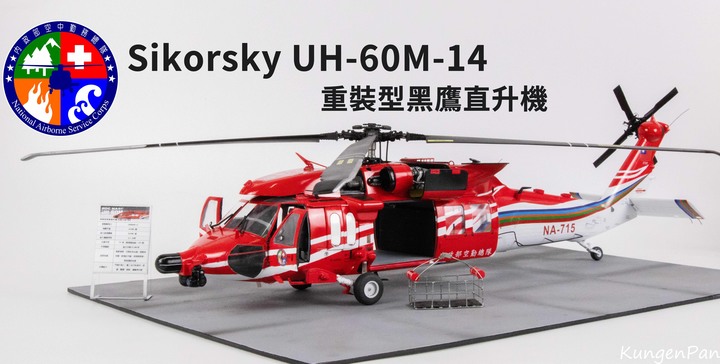

Sikorsky UH-60M-14 重裝型黑鷹直升機
套件使用為
1/35 ACADEMY UH-60A/L
Res.kit 左右發動機引擎套件
Res.kit 主旋翼基座總成
Res.kit 尾旋翼總成
Res.kit 樹酯輪胎
VicModel 3D列印機鼻雷達套件、向上排氣管以及客製化空勤水貼


1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

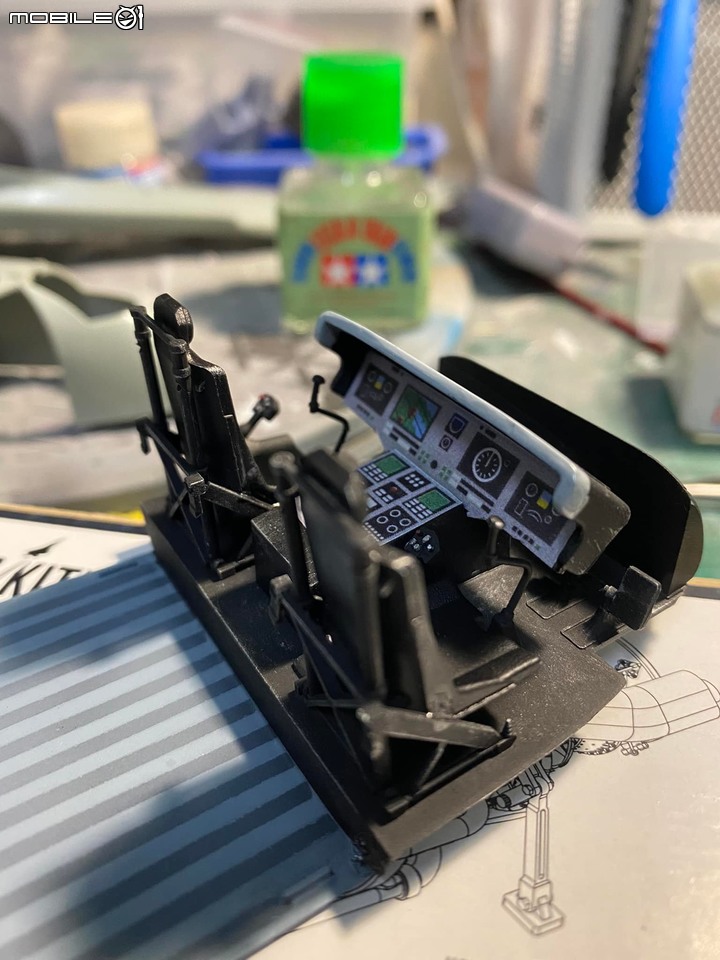

駕駛艙儀表
原先有訂製儀表水貼但製作時程趕不上
先用貝斯特的1/48 uh-60m水貼組
取儀表水貼的部分翻拍放大成1/35的儀表來貼上


1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

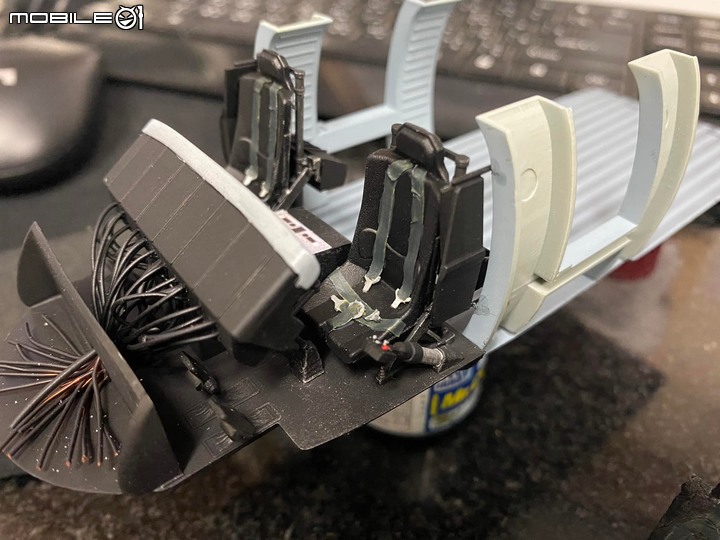

儀表後方管路走線
主要是用用0.5mm漆包線來改造 無考究 隨意地走線



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

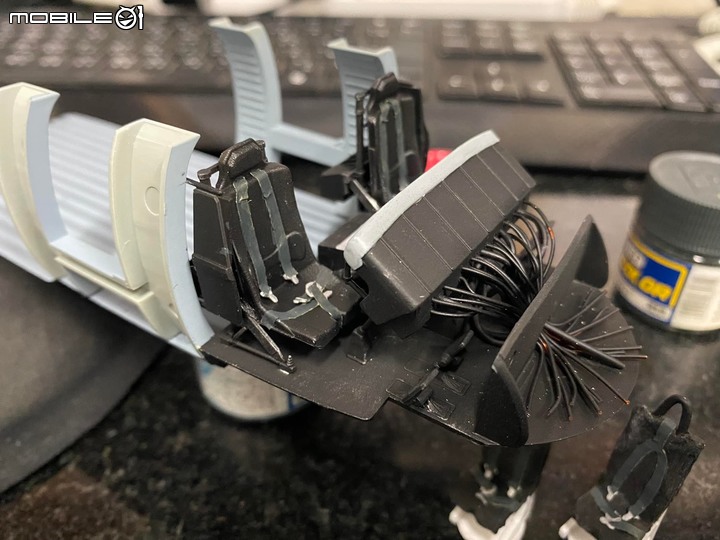

加點安全帶增加細節
使用的是遮蓋膠帶以及使用膠板切割的安全帶插扣


1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

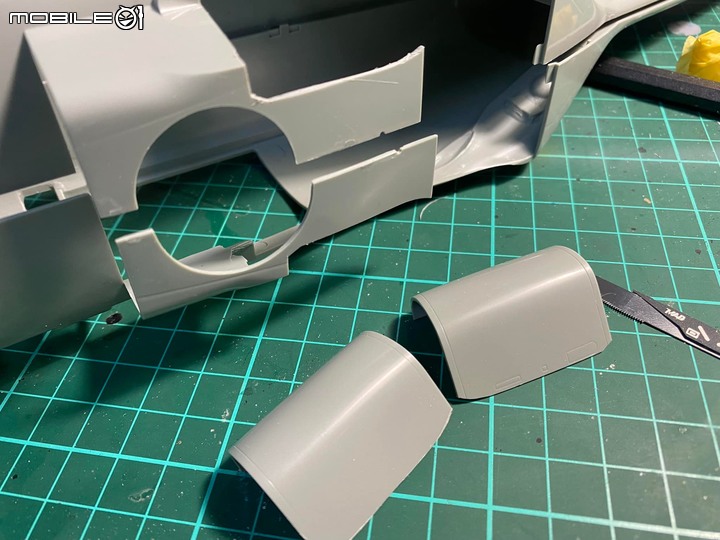

右引擎上蓋切除


1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實
大魔王關卡
切除原先套件的側排排氣口

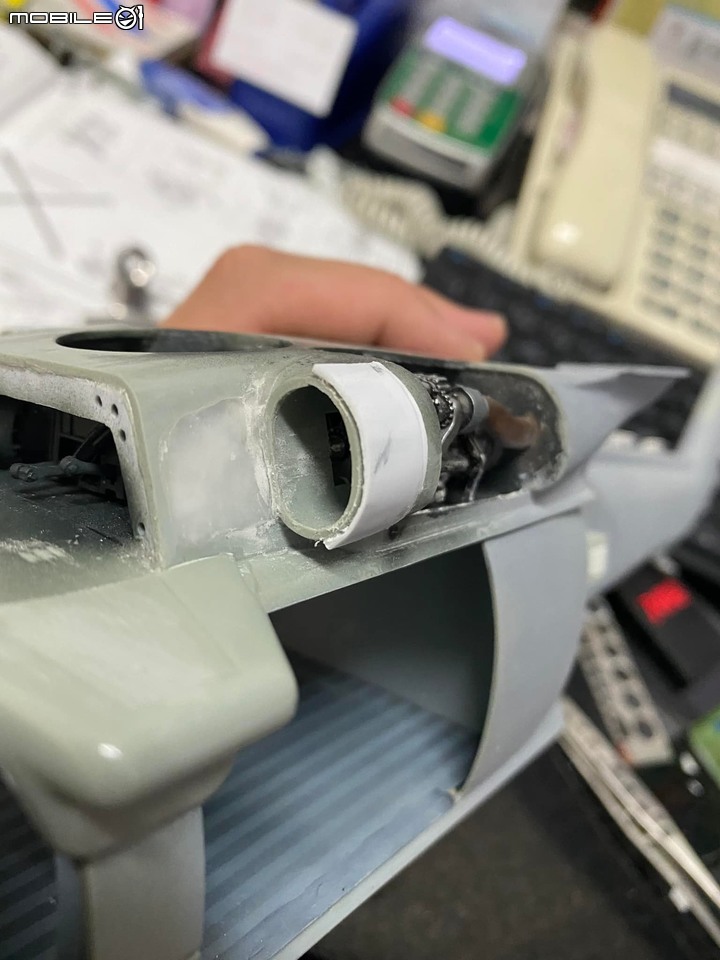

換上3D列印向上排氣口




1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

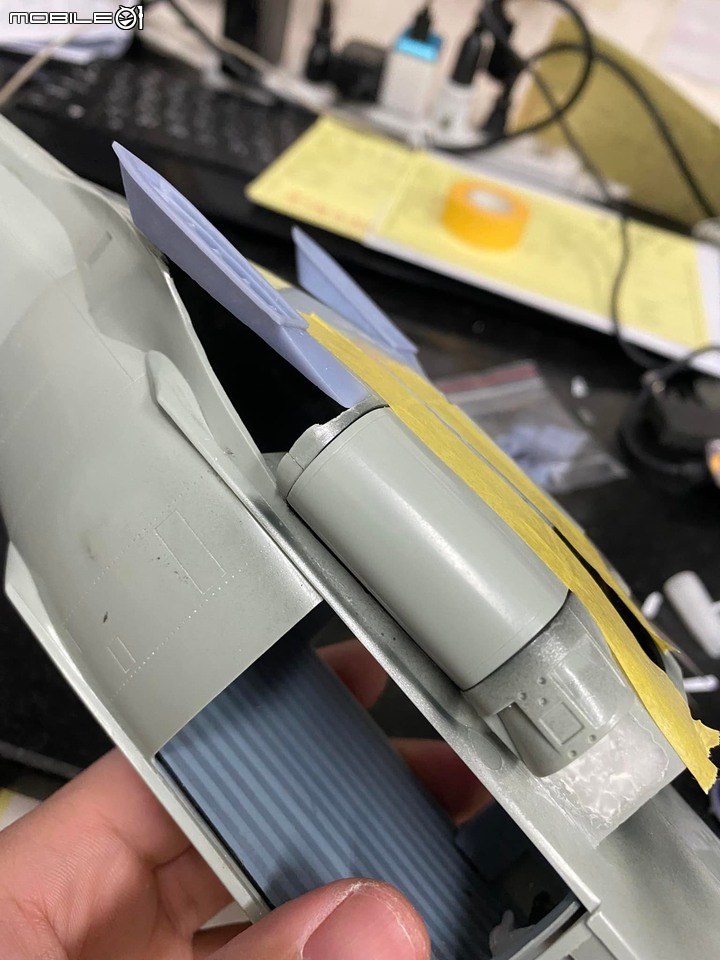

塞膠板當底材



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

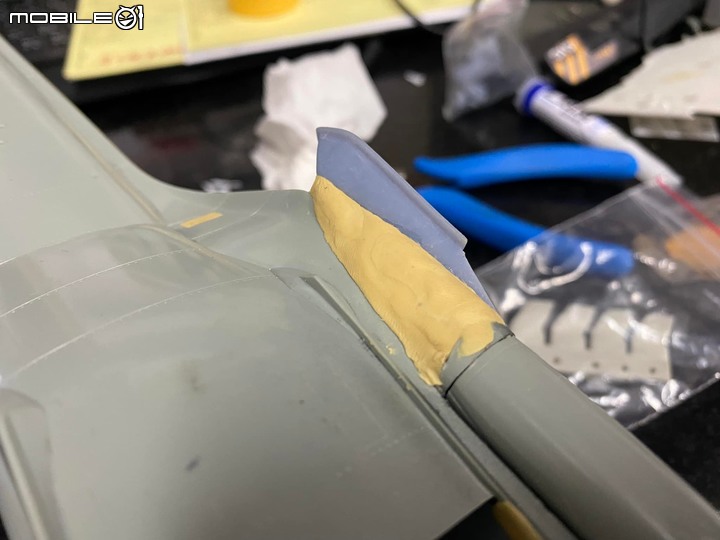

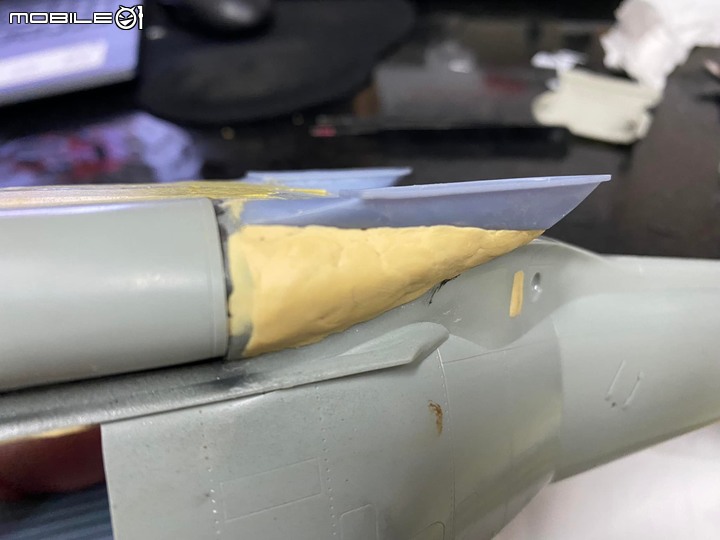

上AB補土 順便填補其他不需要存在的洞洞



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實
待乾中~尚未打磨
完成這裡最明顯的特徵
就差不多跨越一半了XD



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

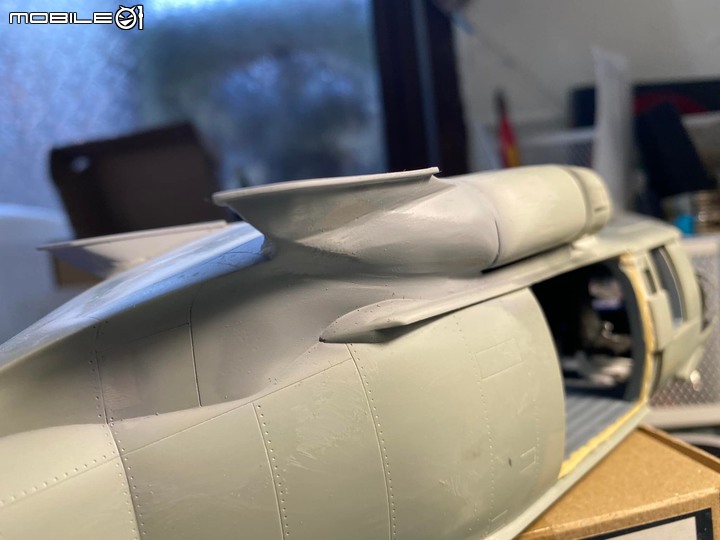

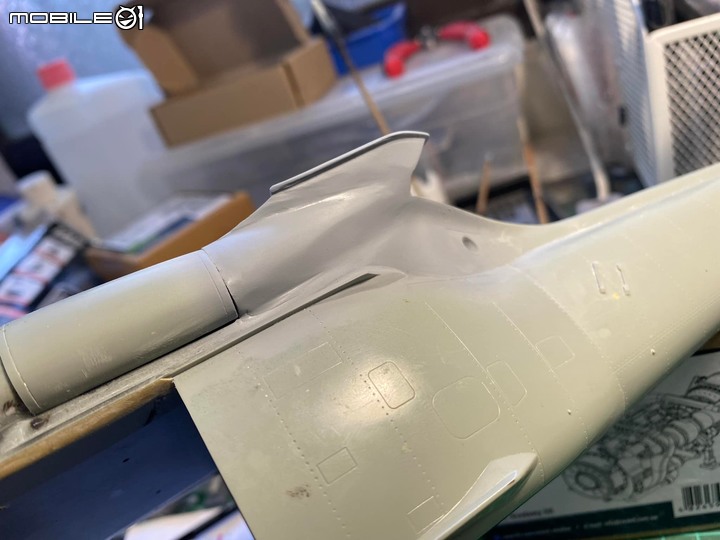

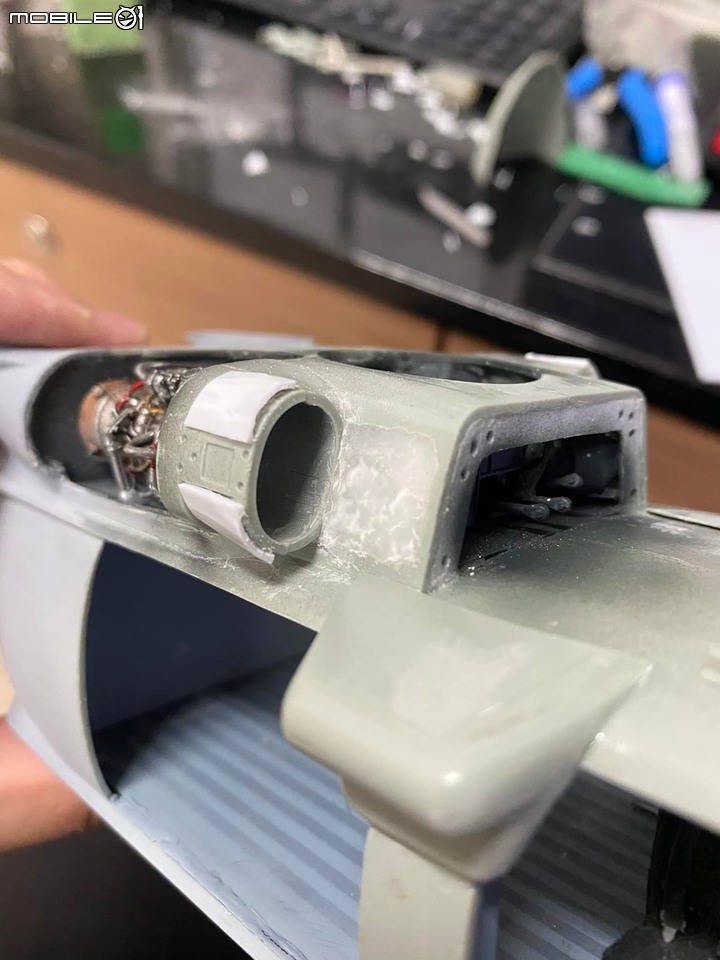

引擎排氣口打磨修正



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實





1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

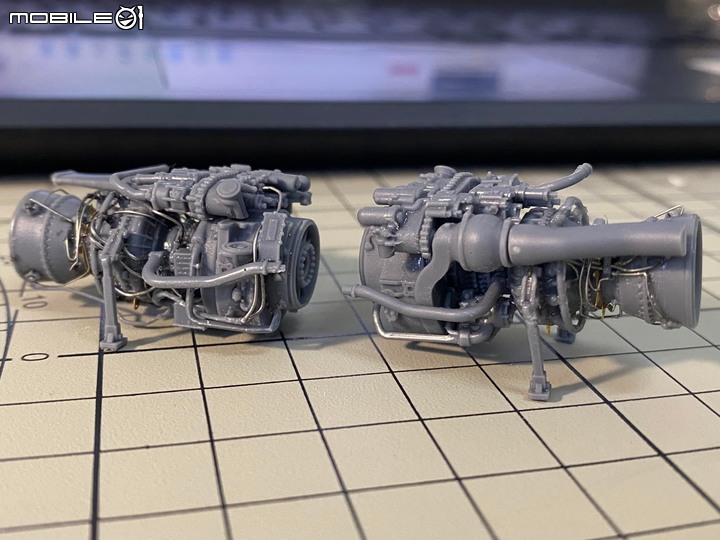

左右引勤細節完成走線



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實
引擎上色


1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

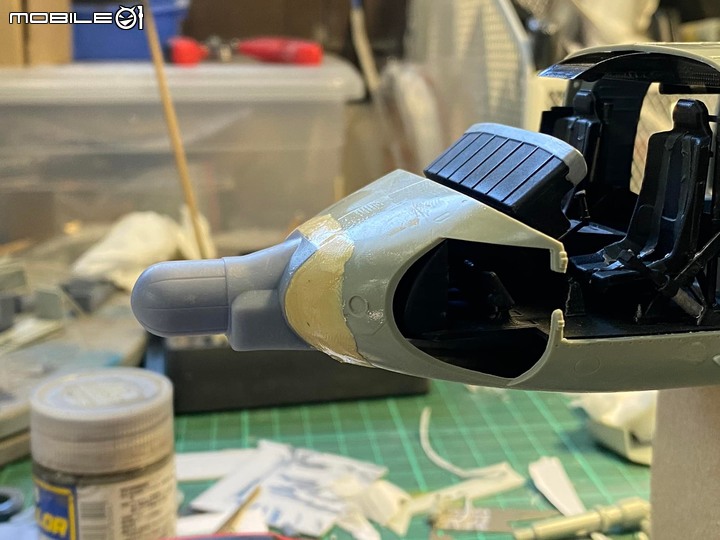

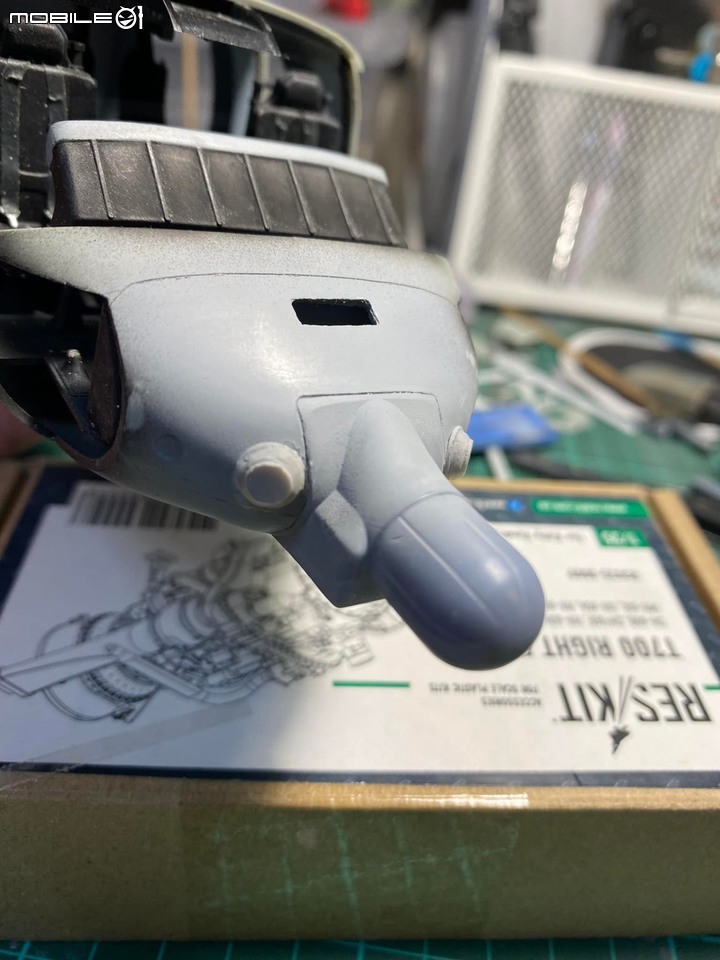

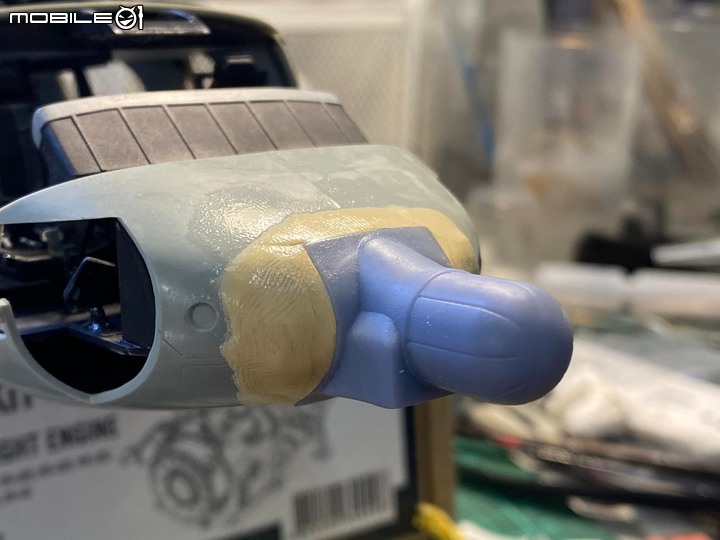

機鼻雷達安裝定位
並且用AB補土重新抓出機鼻雷達弧度




1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實




1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

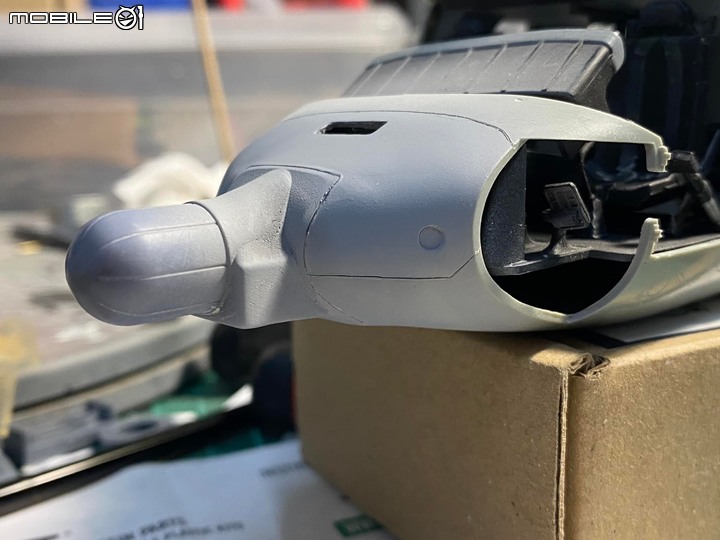

機鼻弧度修正檢察




1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

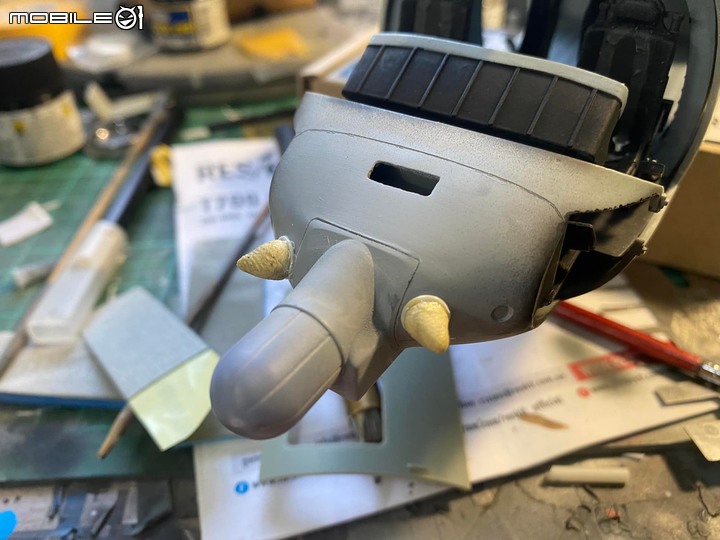

機鼻細節刻線



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實
AB土先捏成錐狀 底部墊圓形膠板



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

裁切再墊一個小一號的圓形膠板



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實
機尾細節修正




1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

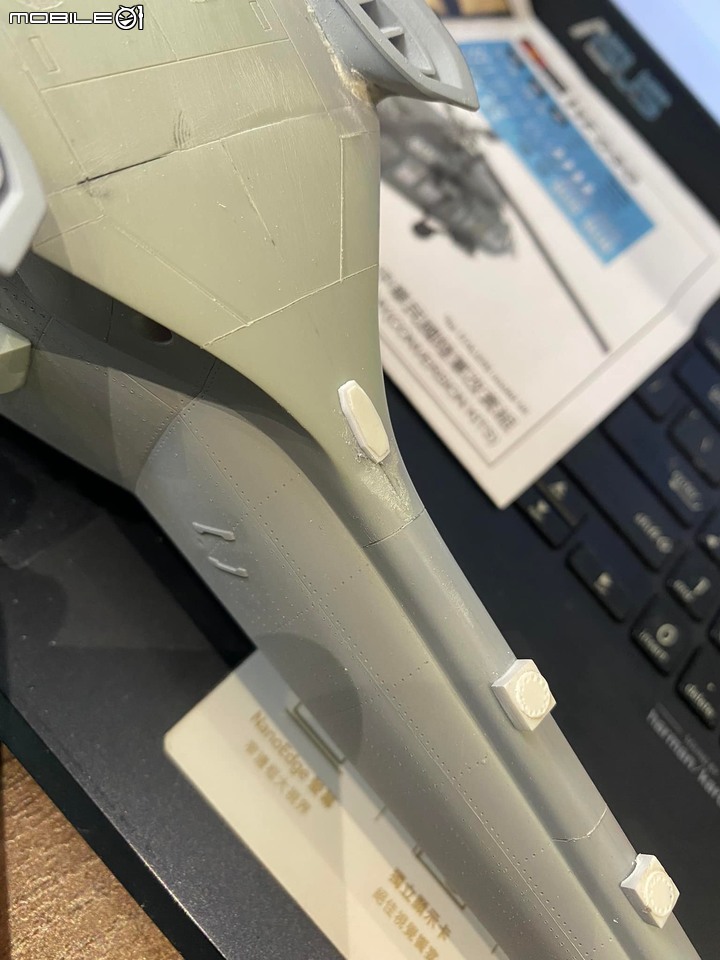

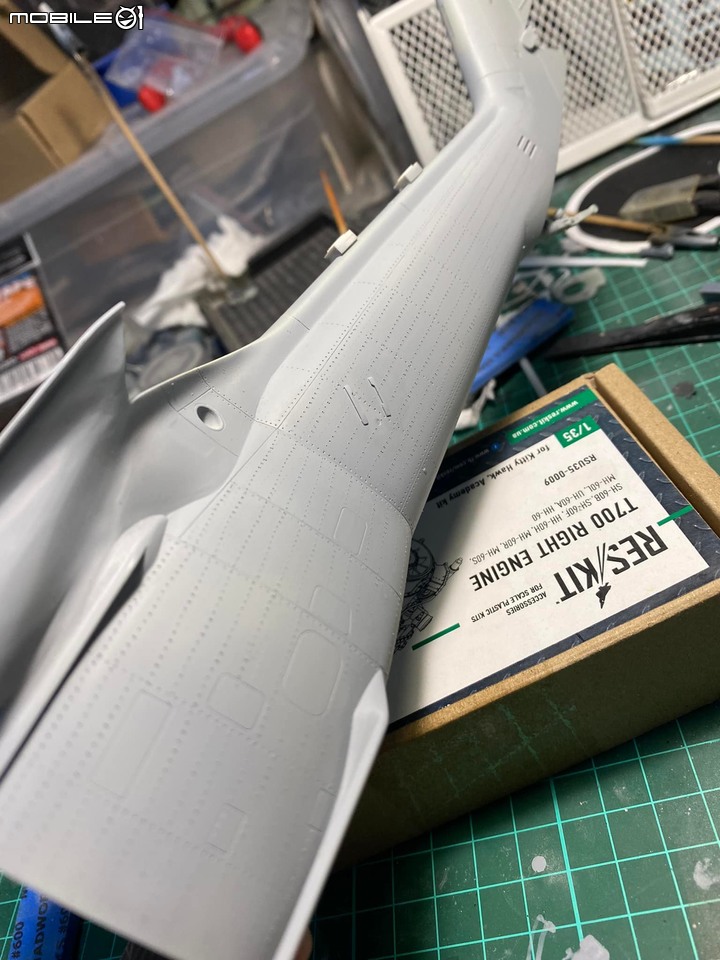

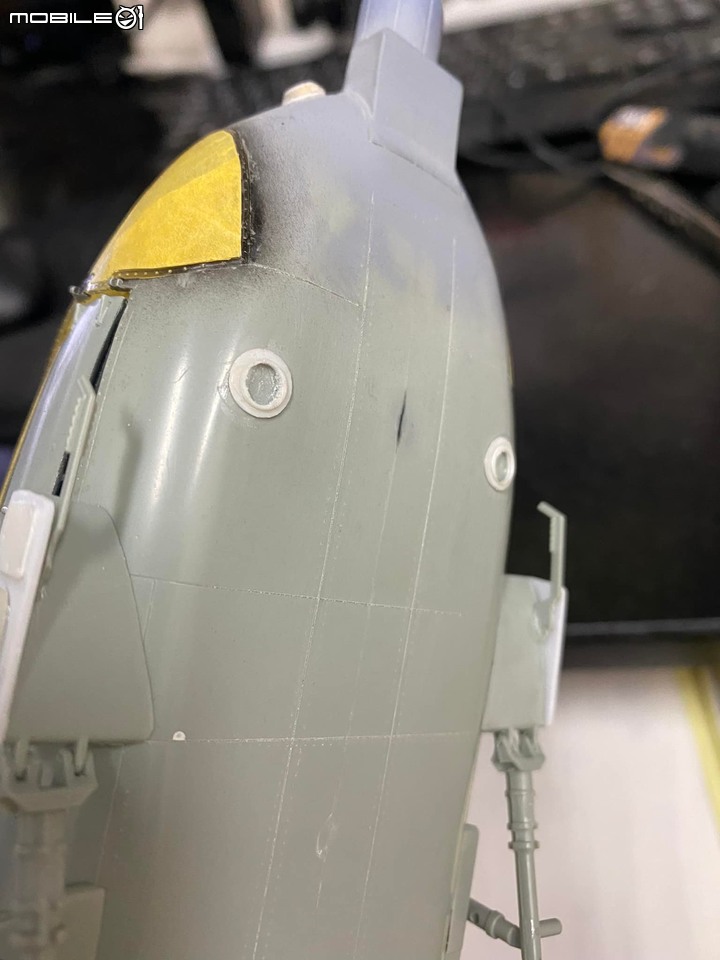

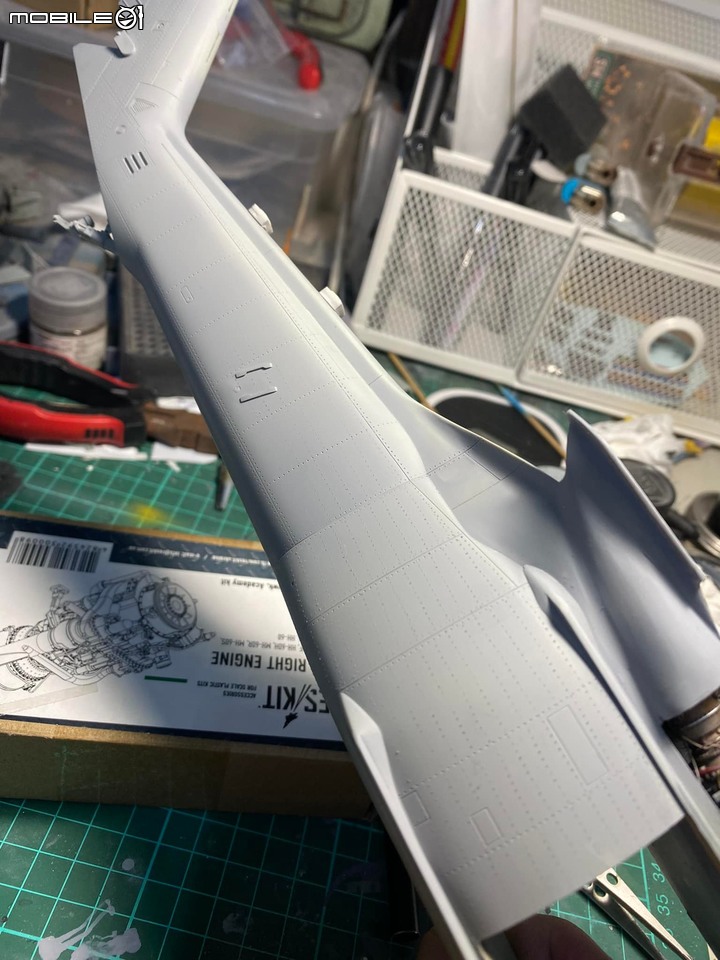

機身側面卯釘,也自製了尾部上方的兩個方形零件


1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

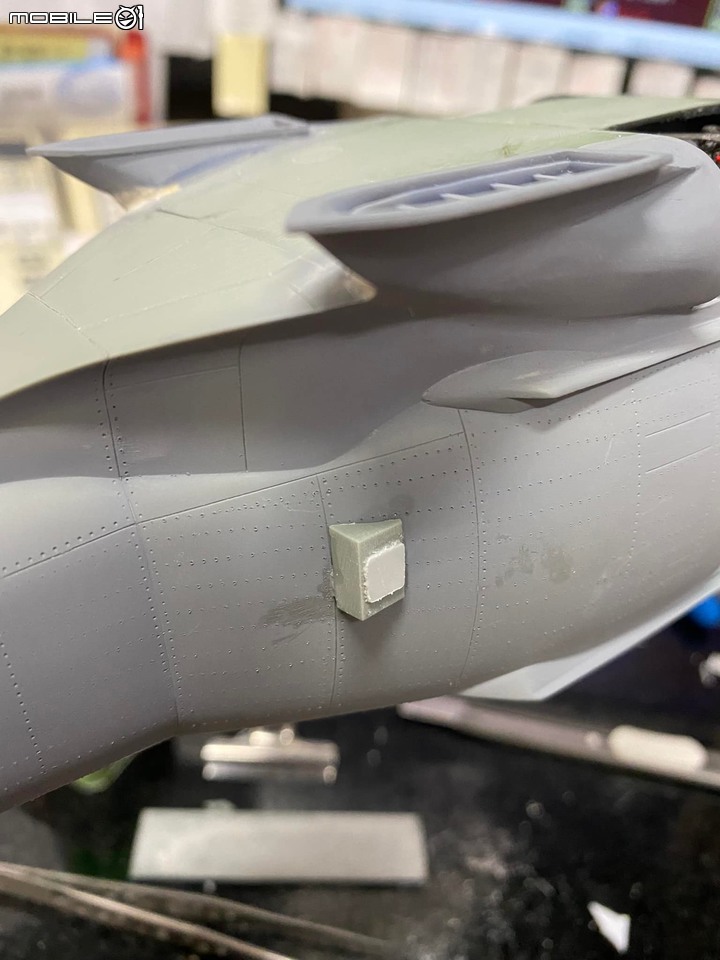

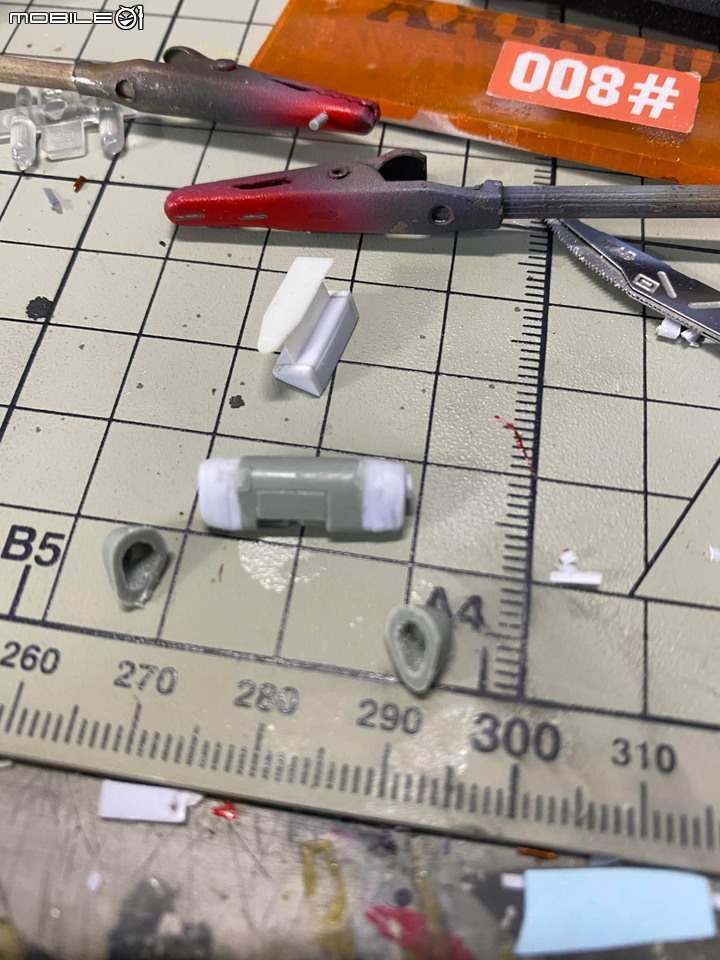

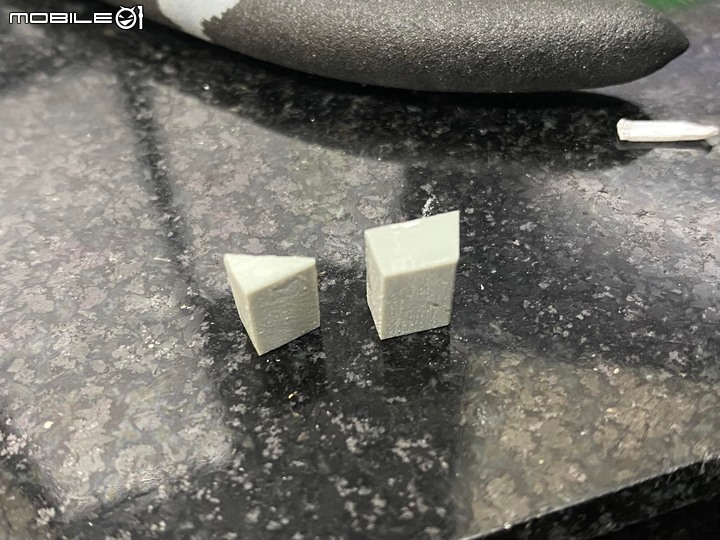

自製機身兩側的方塊零件



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

圖中這安裝位置稍微低了點
後續已作修正



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

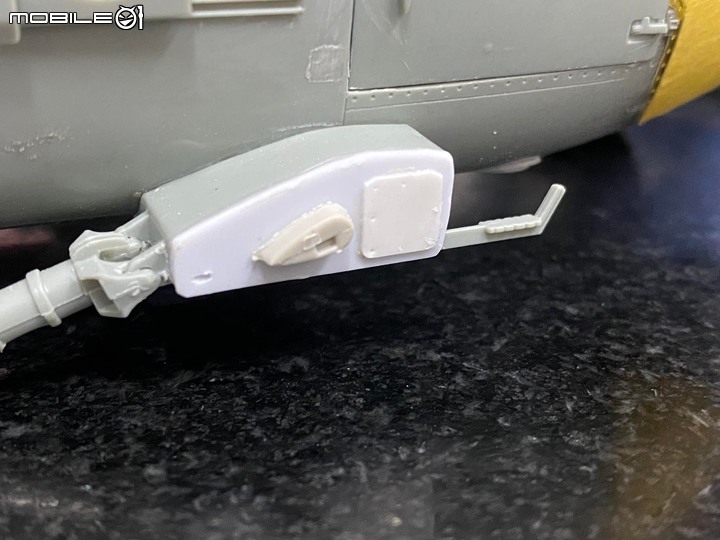

發動機進氣口的修正 使用膠板改造




1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

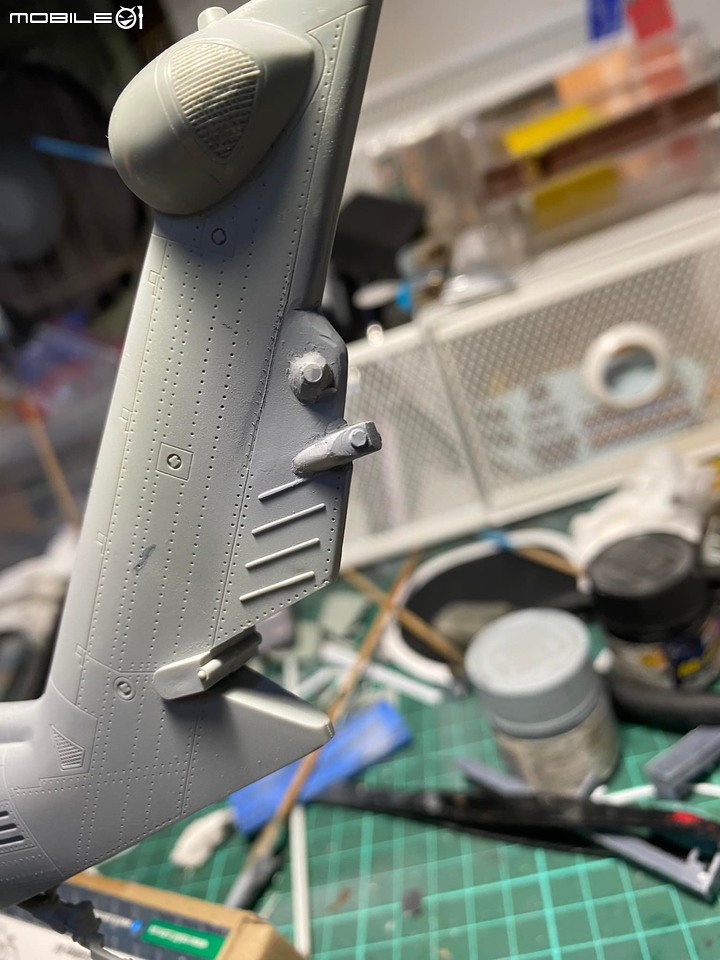

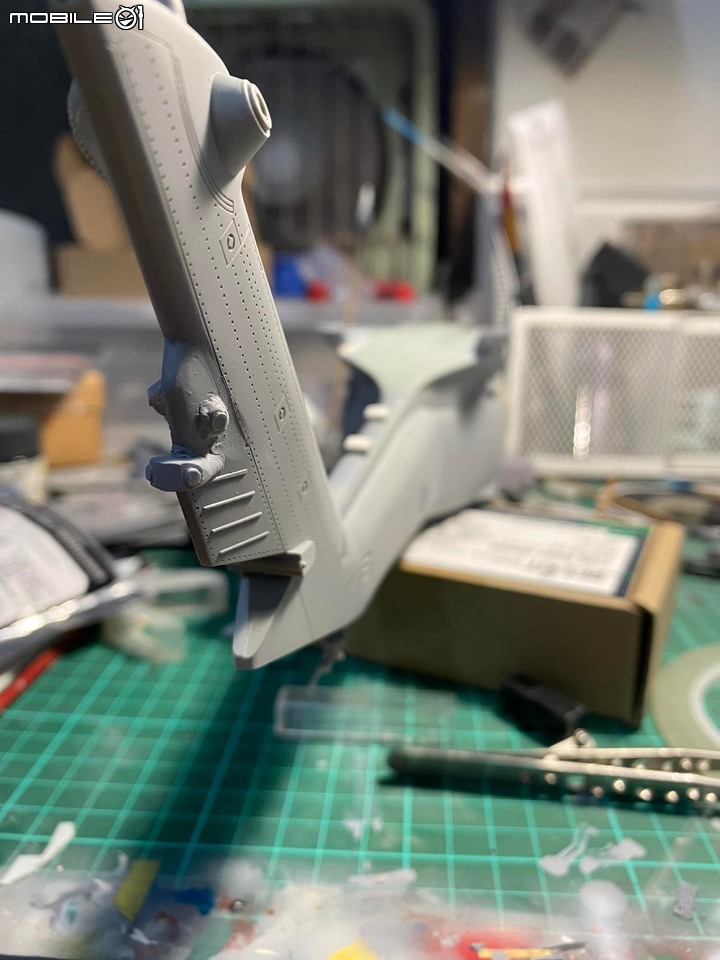

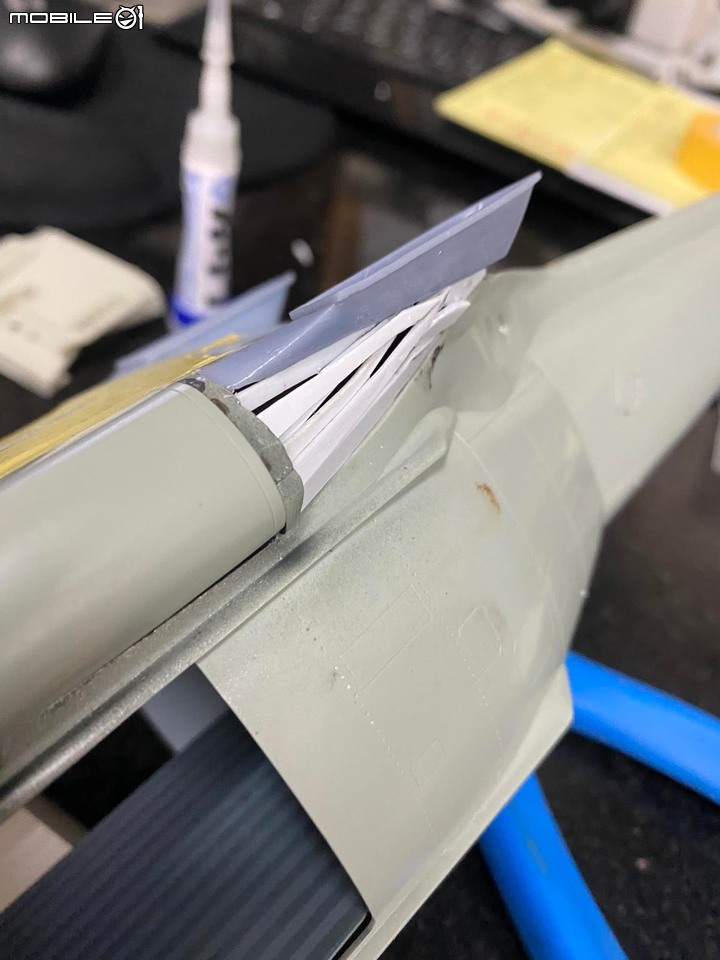

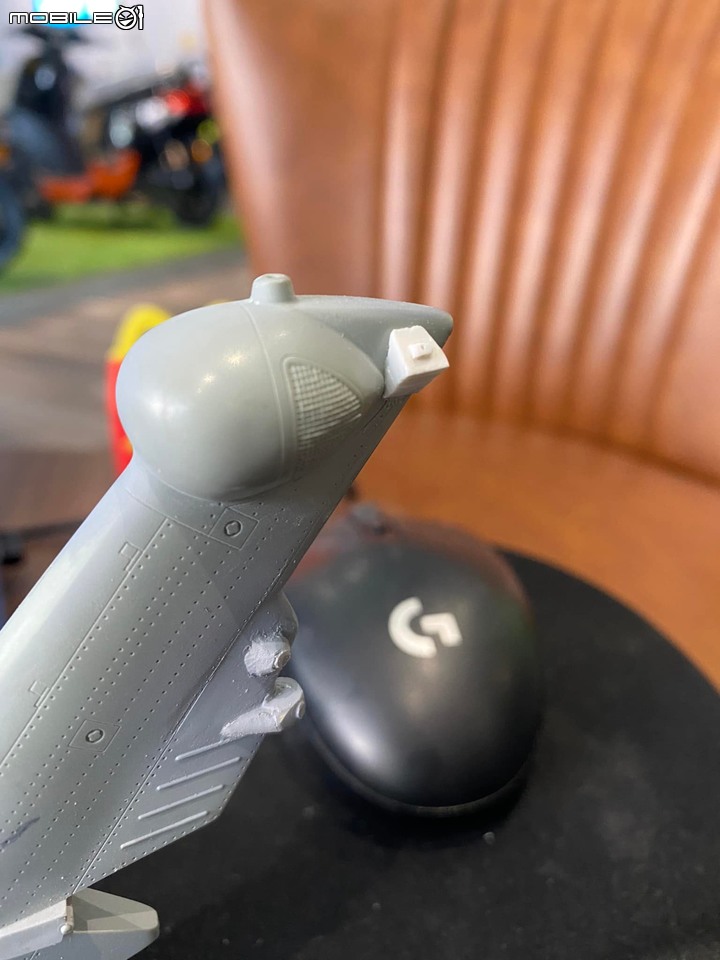

垂尾上天線基座自製 膠板堆疊打磨




1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實
機背天線基座膠板自製



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

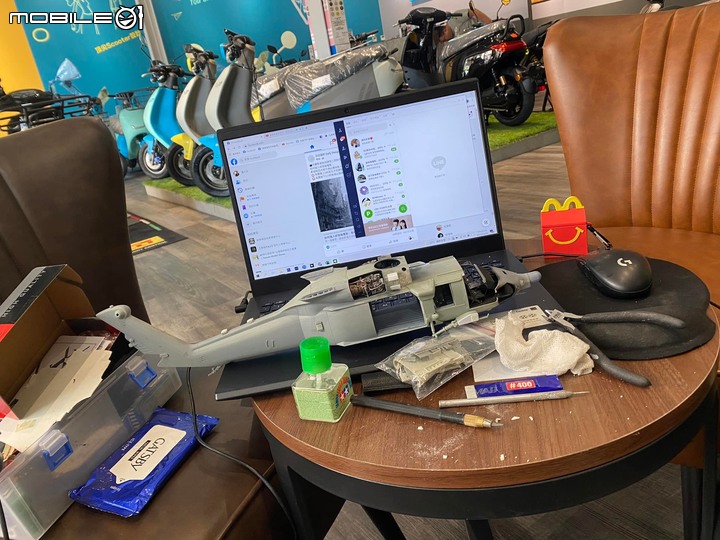

來保養車子順便趕工


1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

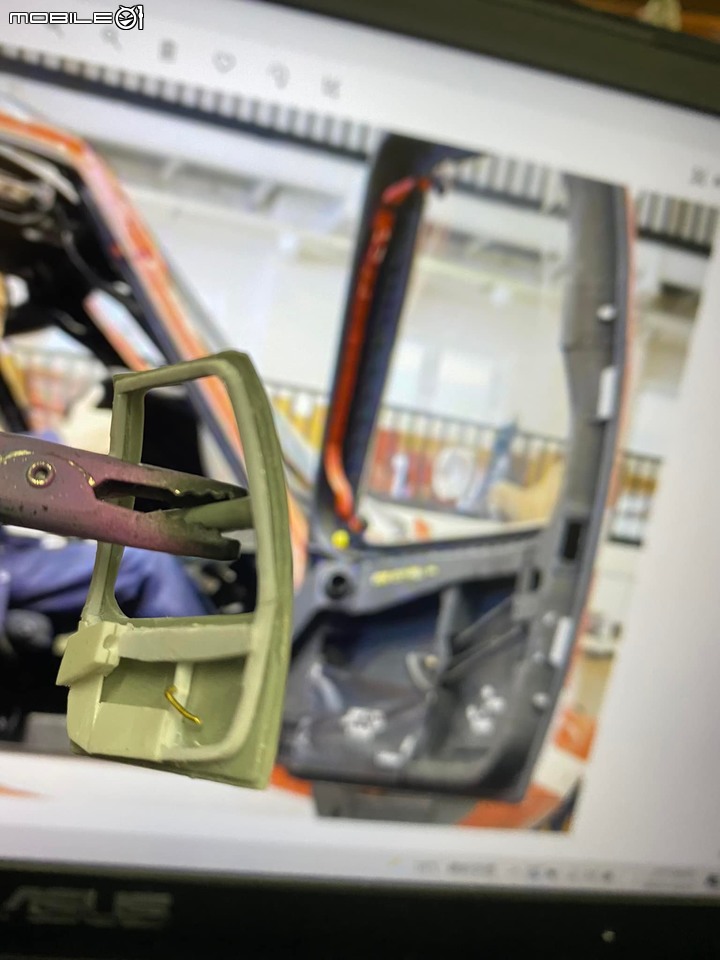

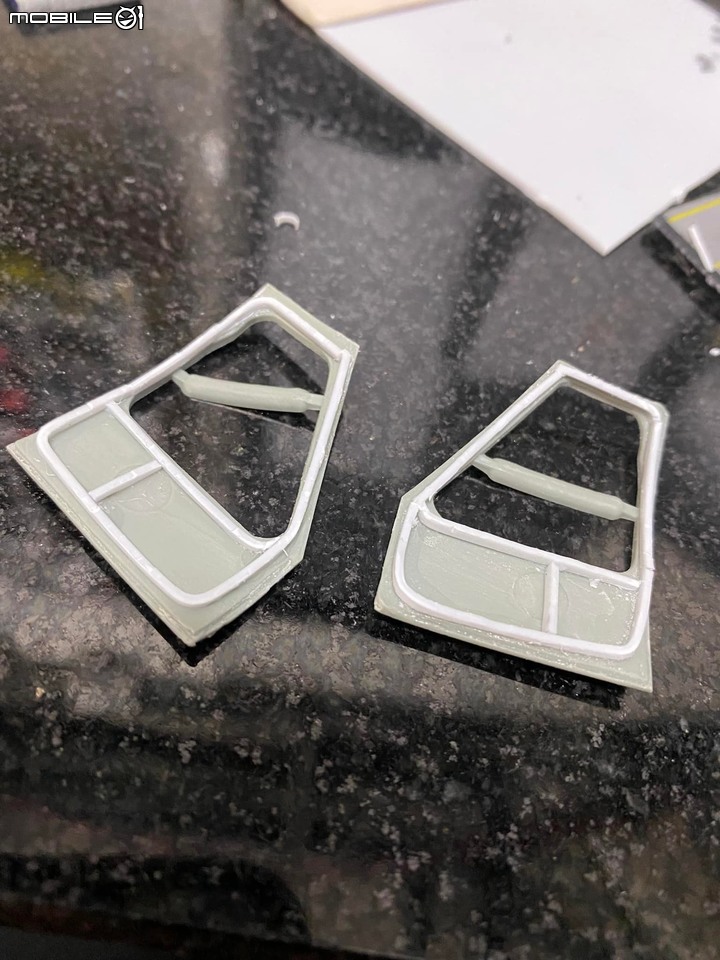

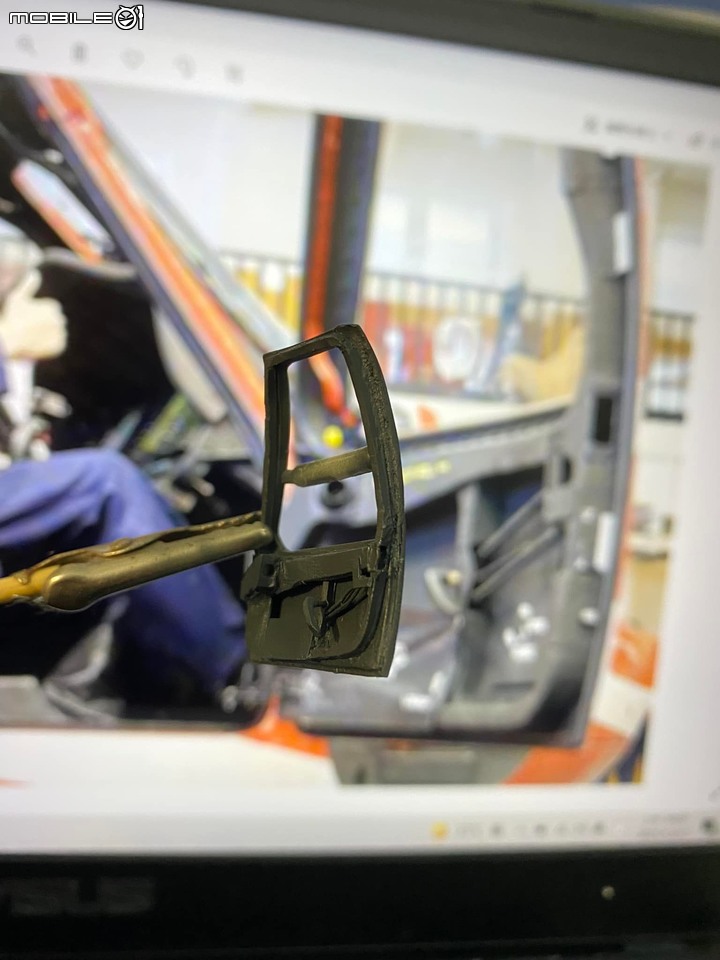

左右駕駛門內細節自製


1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

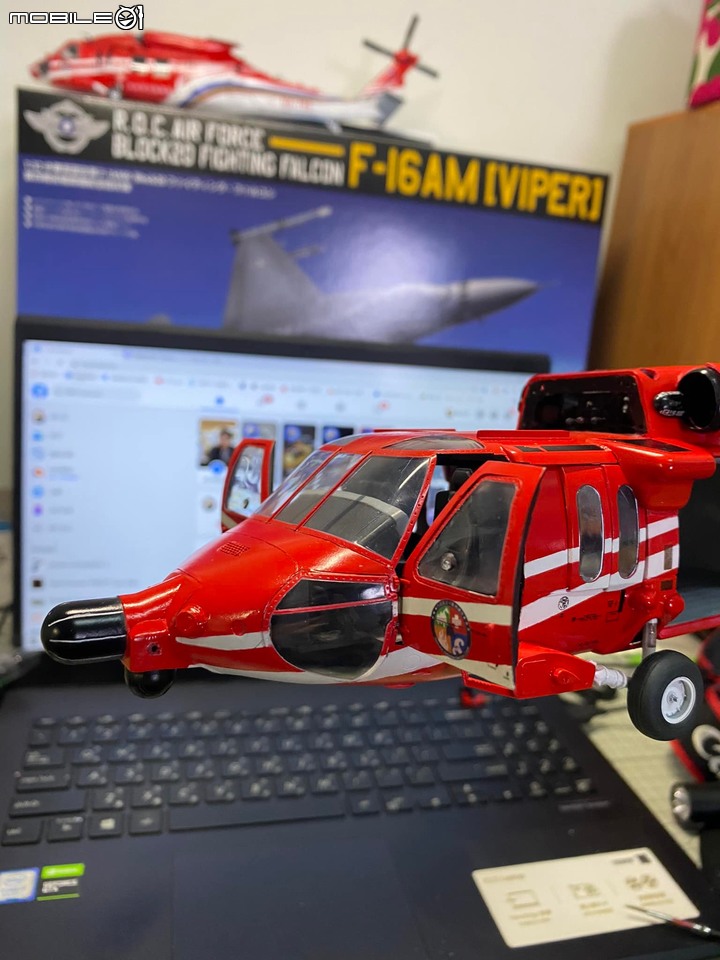

差不多有87%像了XD


1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實
副駕駛座艙門修正版2
再增加一點細節 噴底漆檢查



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實
底部探照燈


1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實
航行燈取自原套件派龍架上的航行燈切割後黏上


1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

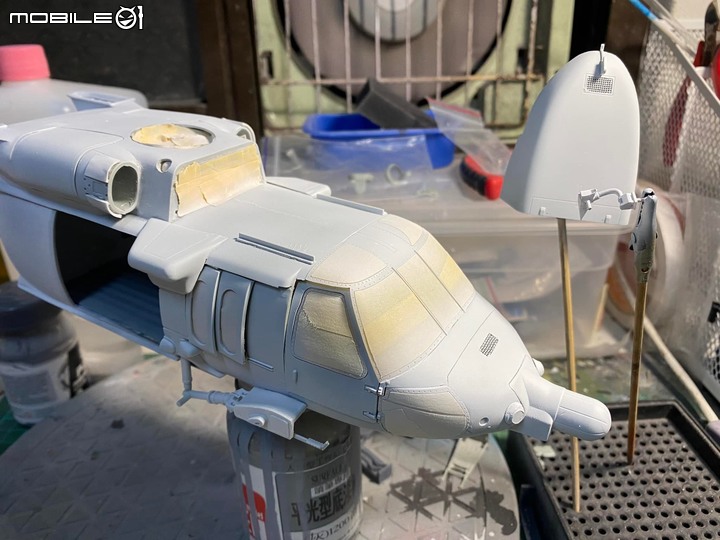

全機白底漆完成

機鼻雷達的探照燈也用銅棒打樁增加強度
方便日後安裝也方便用噴漆夾有個施力點



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

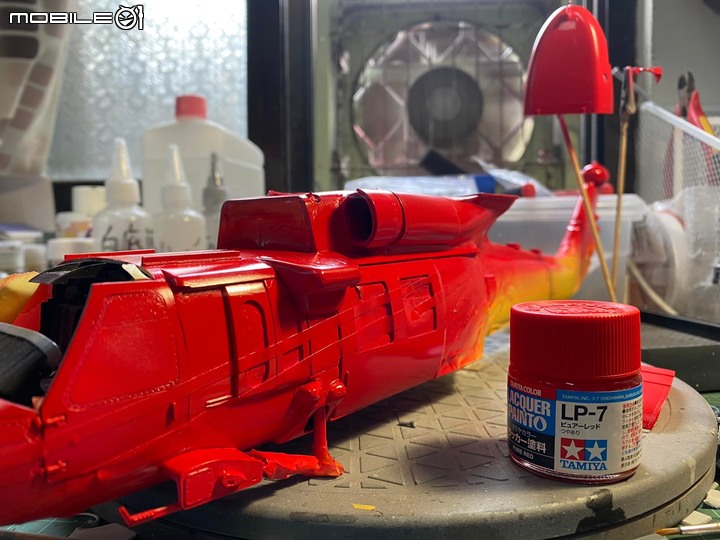

上紅色主漆



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實
補一些溢漆後上第一層亮光



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

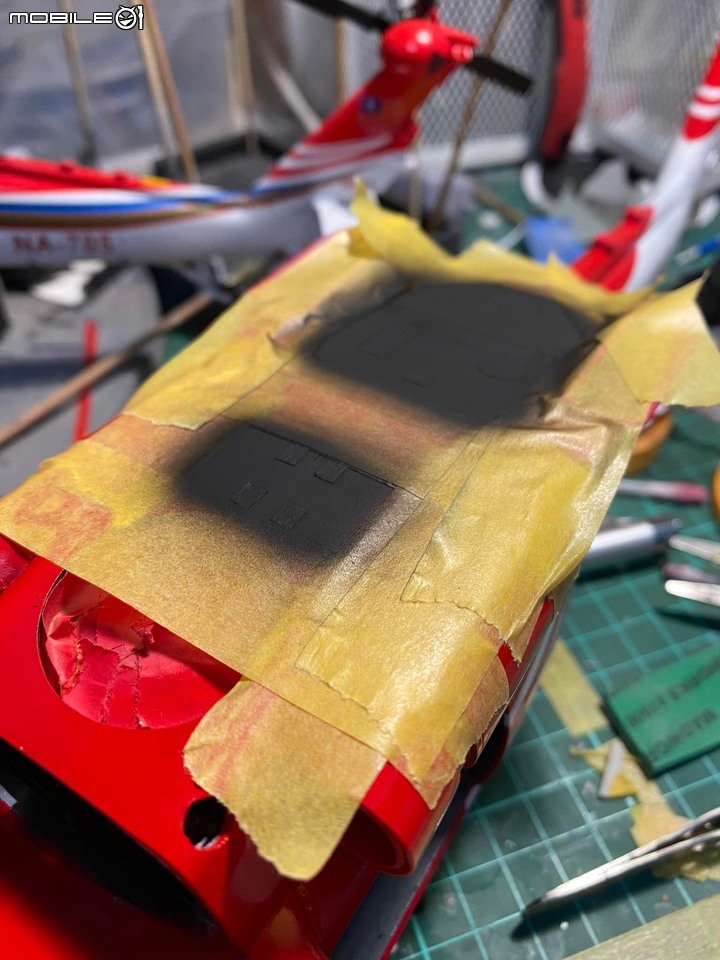

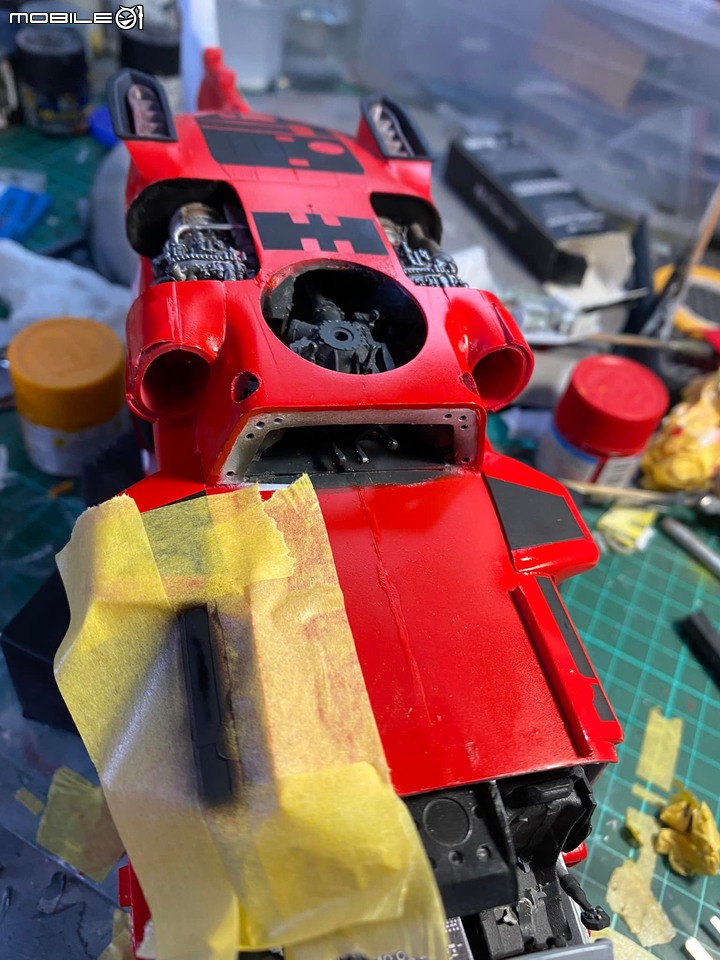

機頂踩踏區遮噴



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

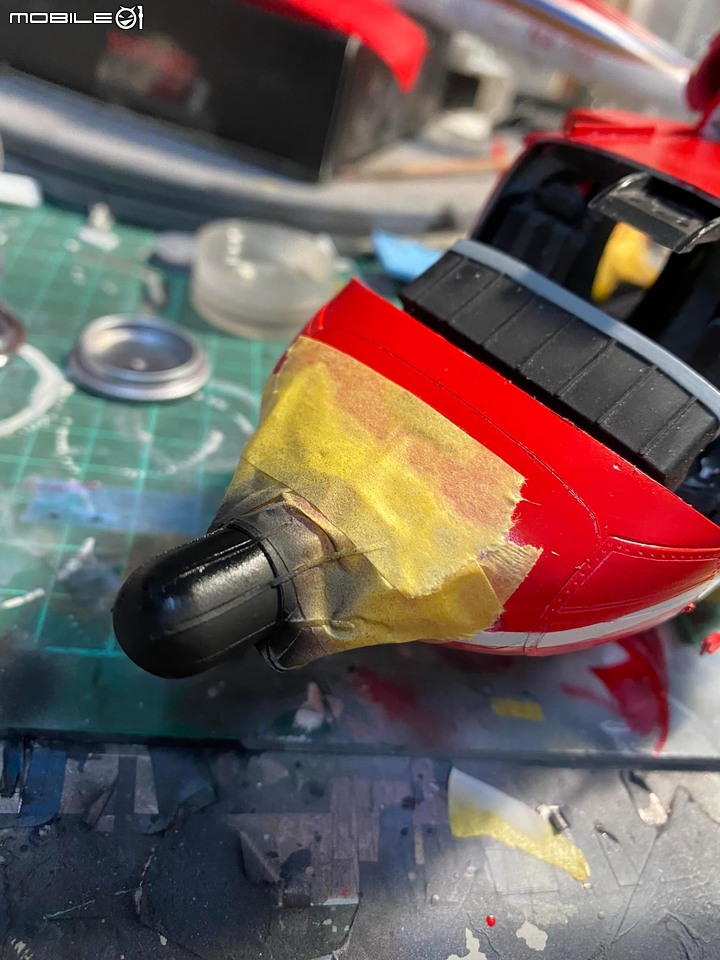

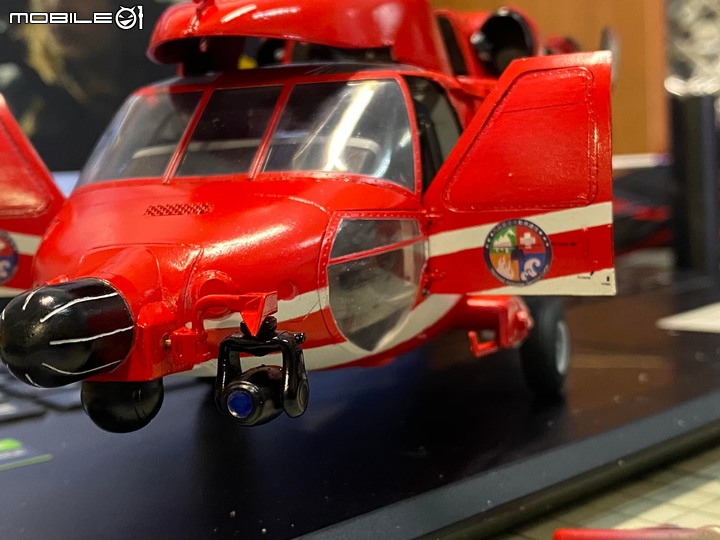

機鼻雷達遮噴




1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實
引擎內蓋遮噴




1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實




1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

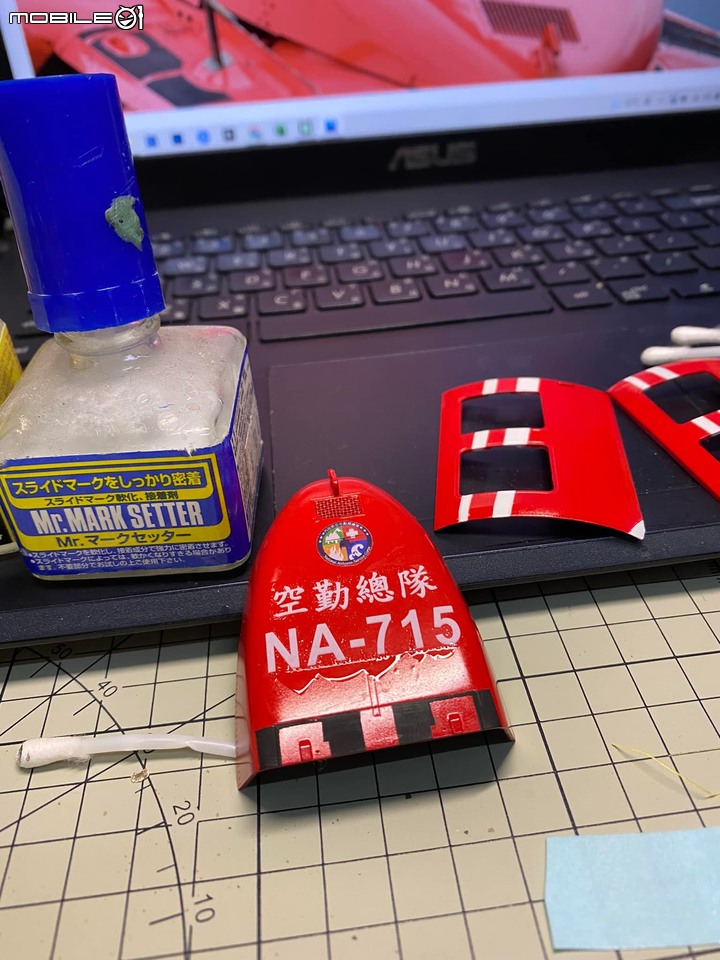

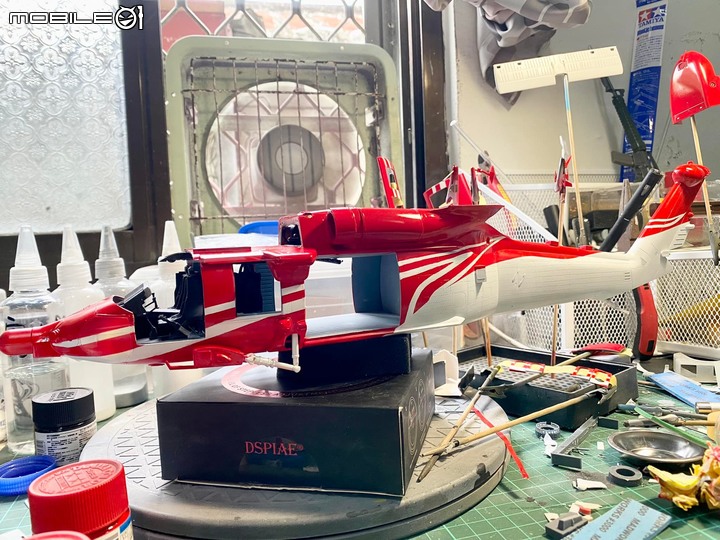

水貼工事進行中


1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

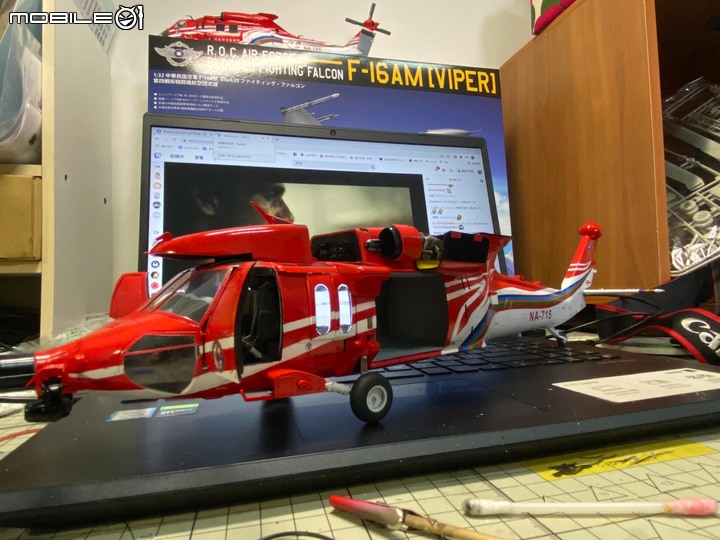

駕駛門試裝



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

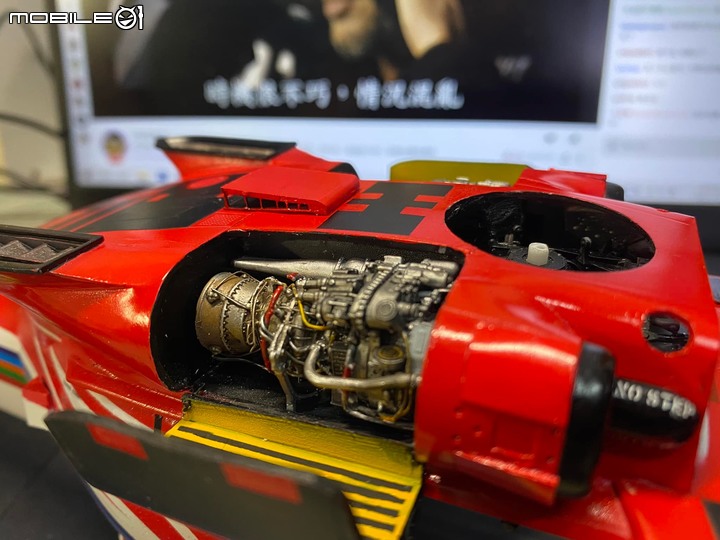

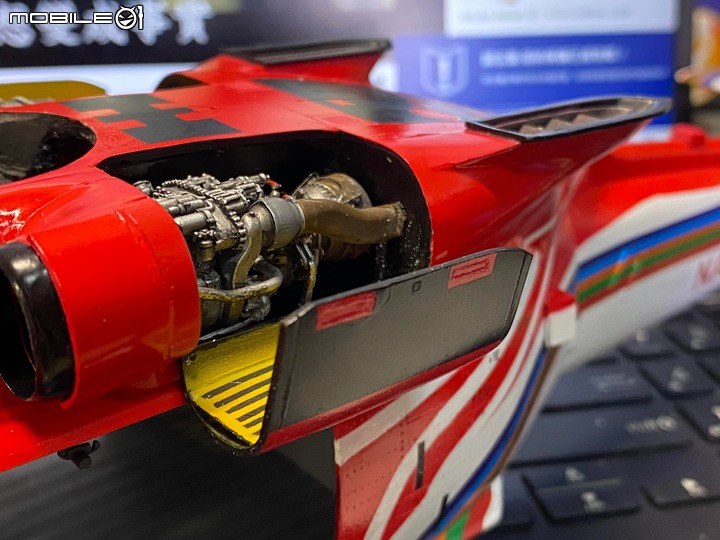

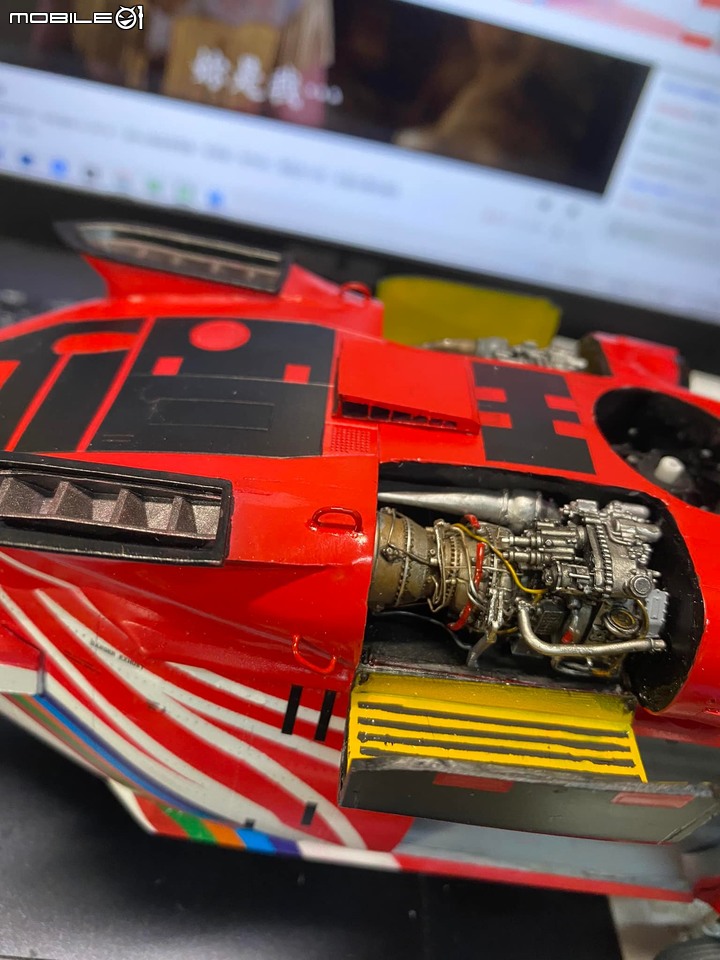

引勤外蓋安裝




1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實




1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實




1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

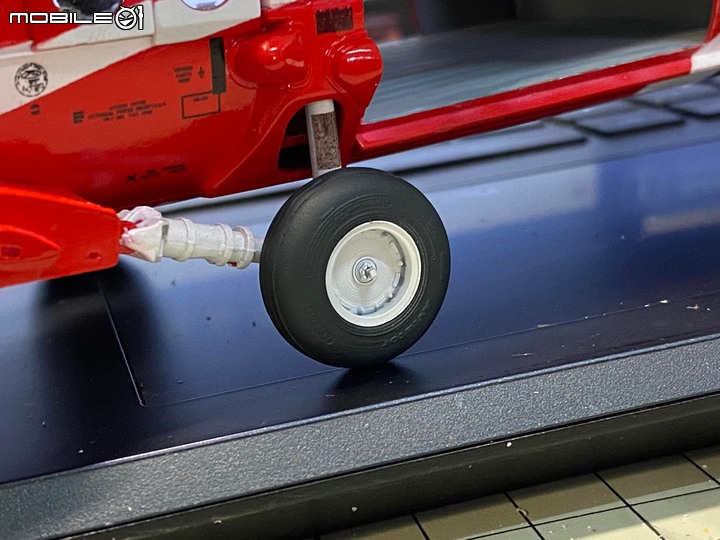

Res.kit的樹酯輪胎



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實
機頂額頭內滑塊模組內構自製


1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

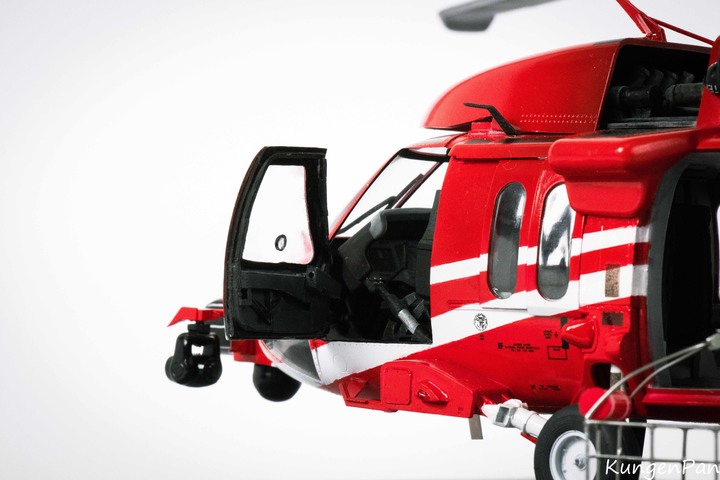

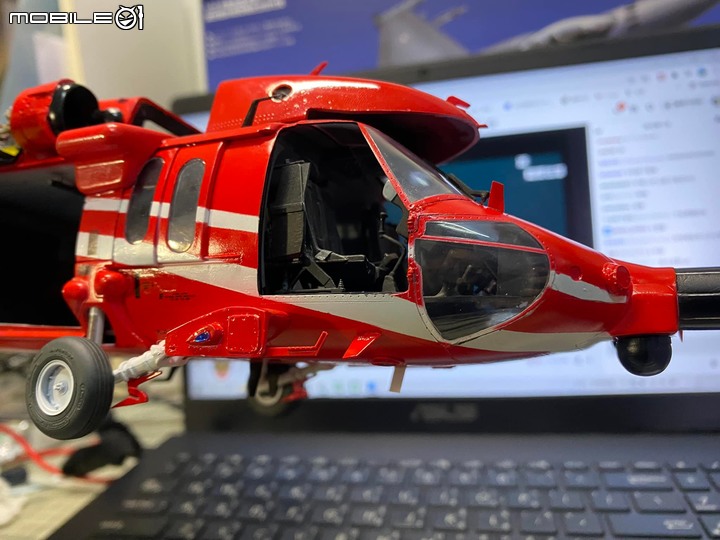

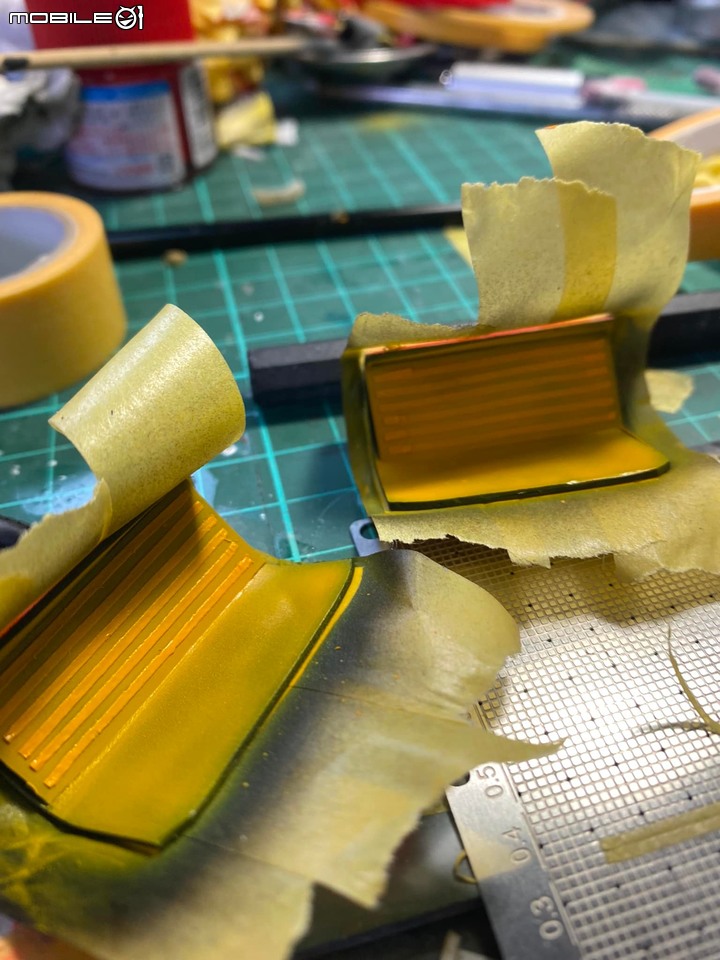

左右駕駛門
原套件的透明零件是有H型鉚釘
我們的M型是沒有的 故直接磨除後拋光處裡
窗邊圓形零件則是殺肉多餘的透明零件來自製貼上


1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實
左右駕駛門測試安裝定位水平



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實
機腹天線群的自製與安裝





1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

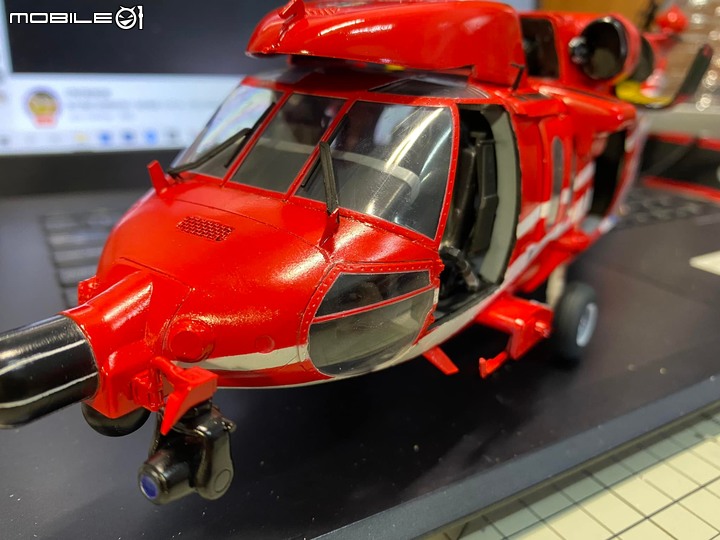

前擋以及駕駛門下方天線自製與安裝




1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實




1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

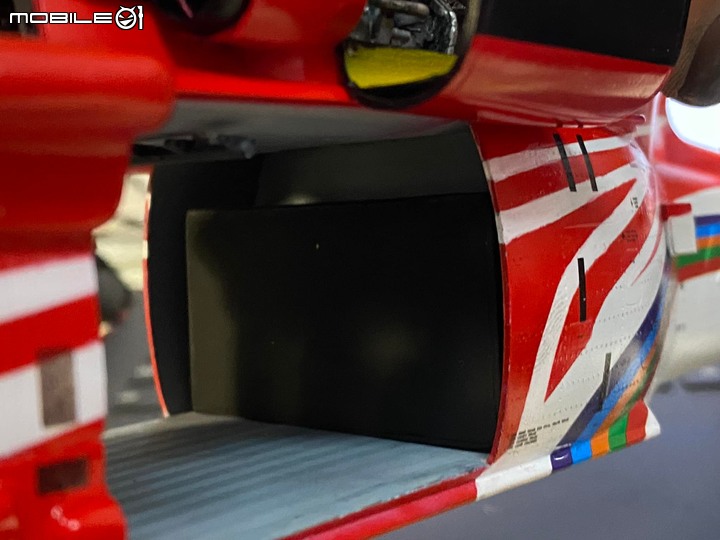

懶得做內艙椅子
用膠板黏了一個內輔助油箱來放




1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

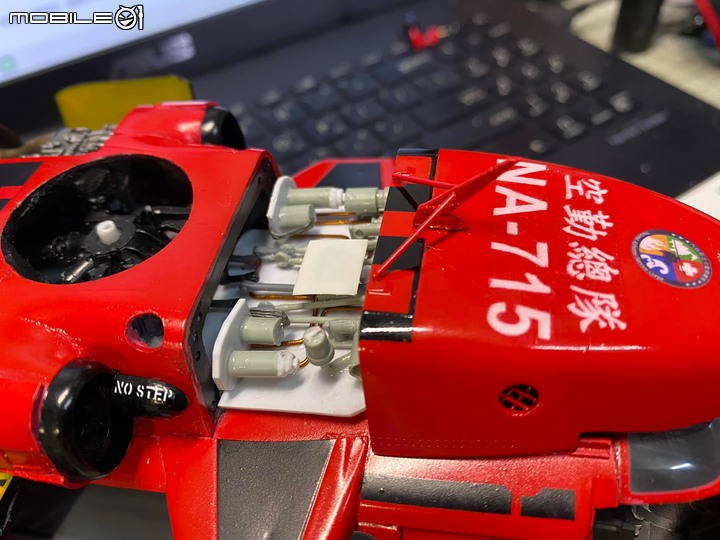

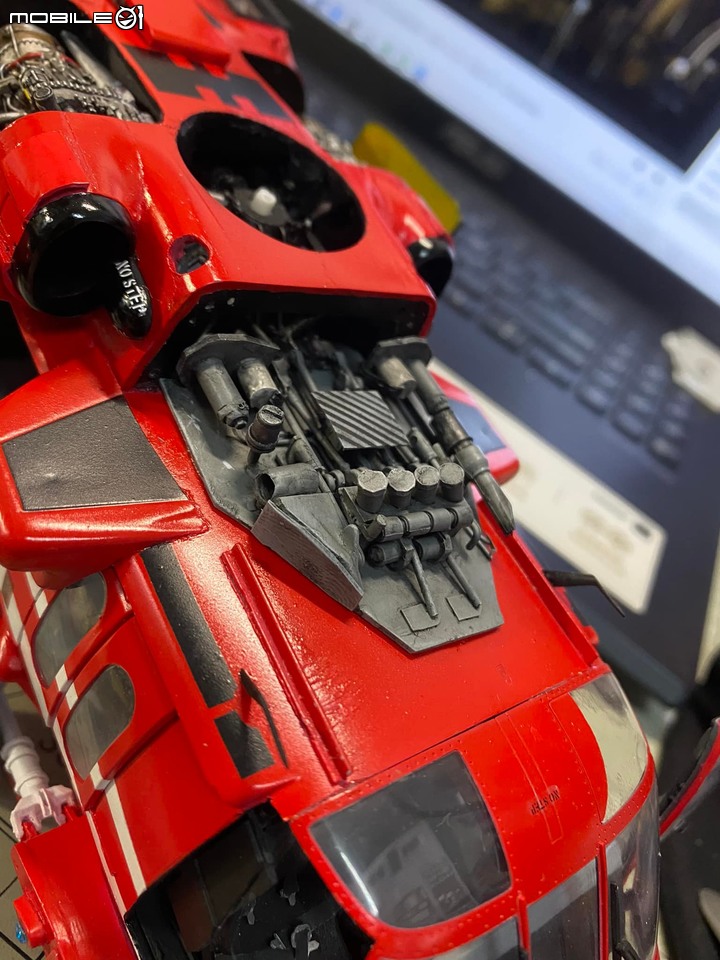

機頂引擎散熱口的自製與安裝
用膠板以及細鐵絲來完成




1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實
吊掛零件的改造 切割後交膠板堆疊打磨
上方為右側機尾天線座自製



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

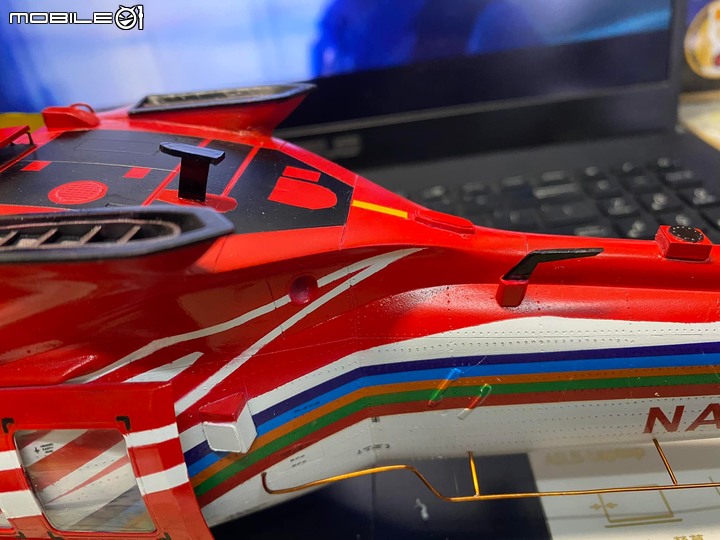

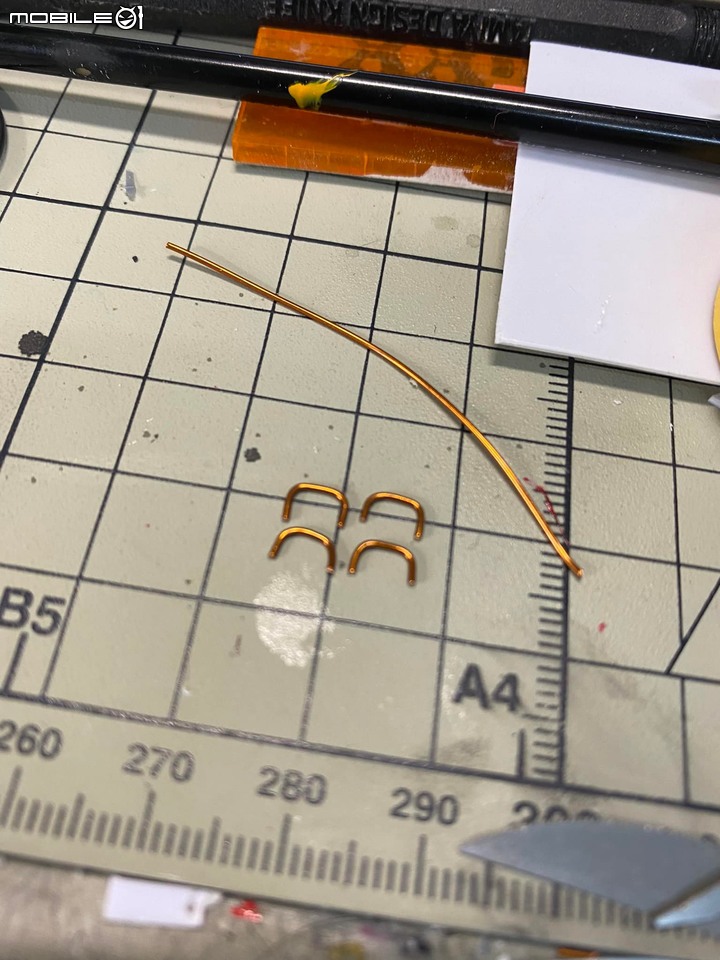

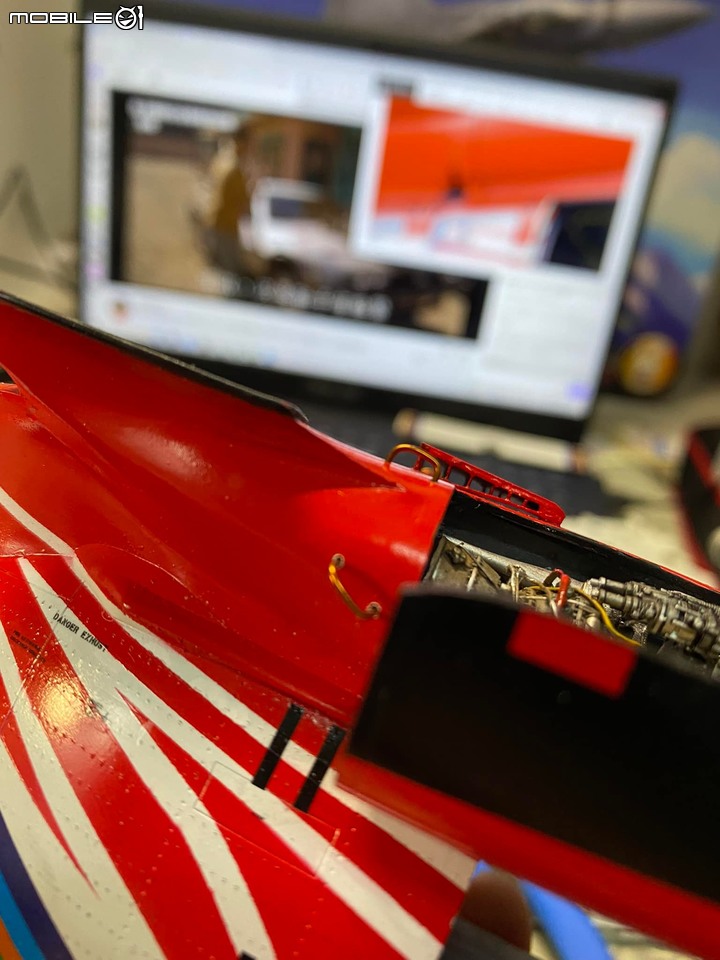

引擎排氣口附近的把手自製
用銅線來彎折



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實
安裝定位



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實
筆塗上漆



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實
此處應該是進氣口
用薄膠板自製



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

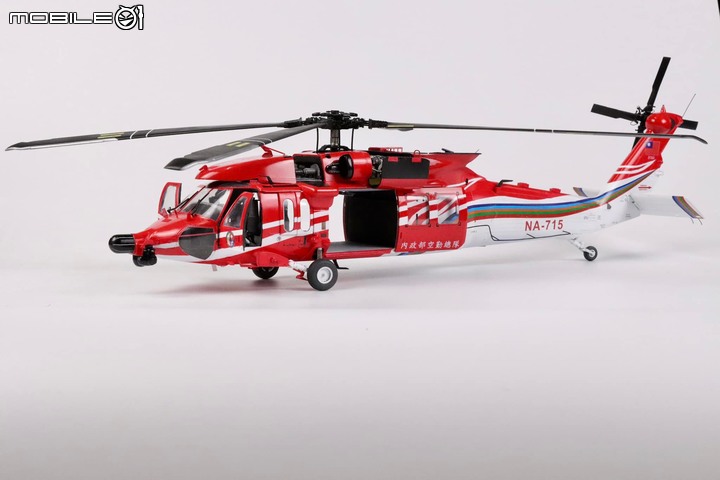

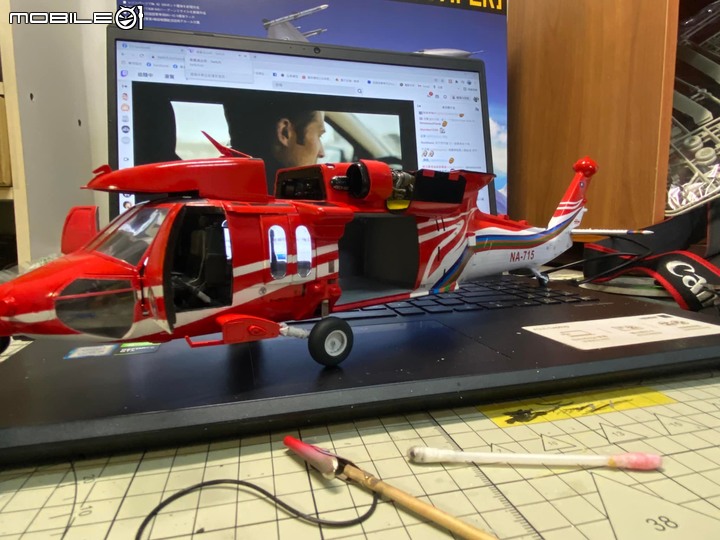

初步試拍


1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實




1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實
大概有87%像的機頂滑塊模組上色



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實
新增了兩處的天線
用1/48 UH-60M套件來做仿製

尤其是後方天線紅色基座是用膠板堆疊再打磨出弧度而成




1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

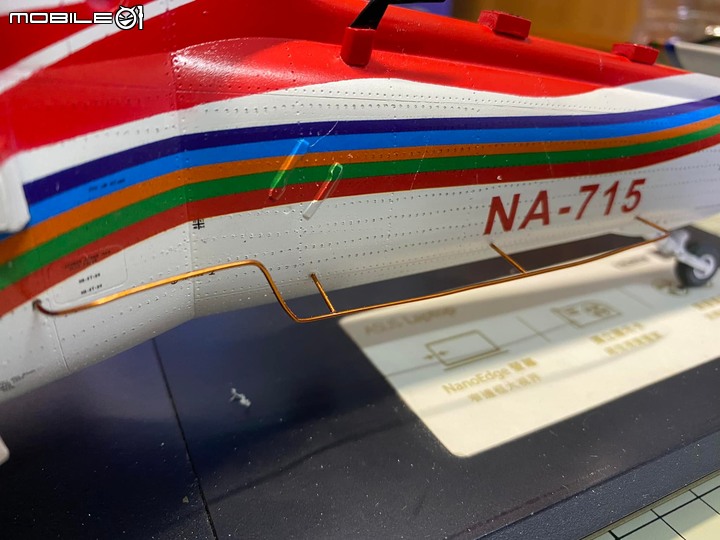

左後側機身天線安裝
用銅線來折



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

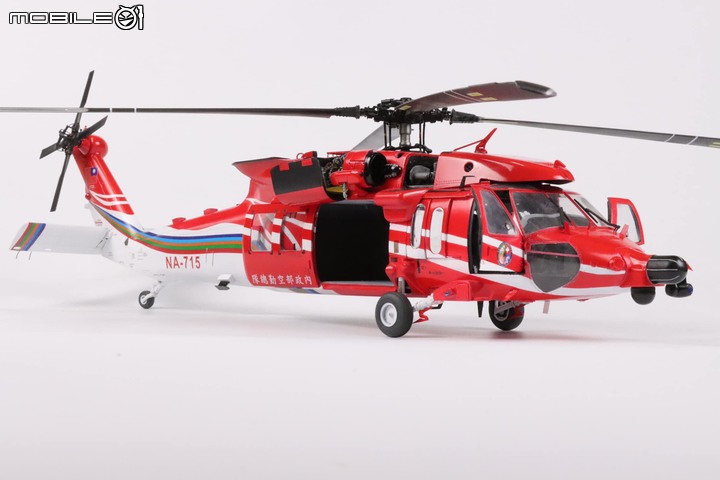

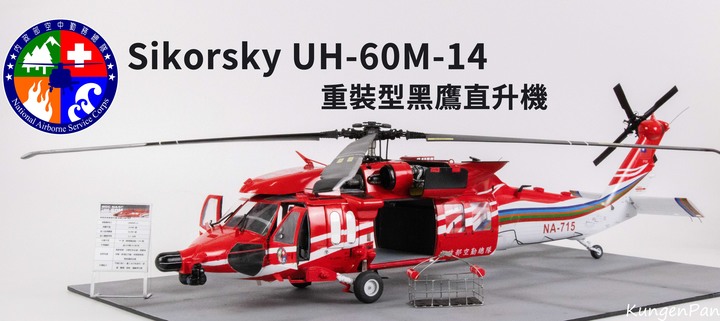

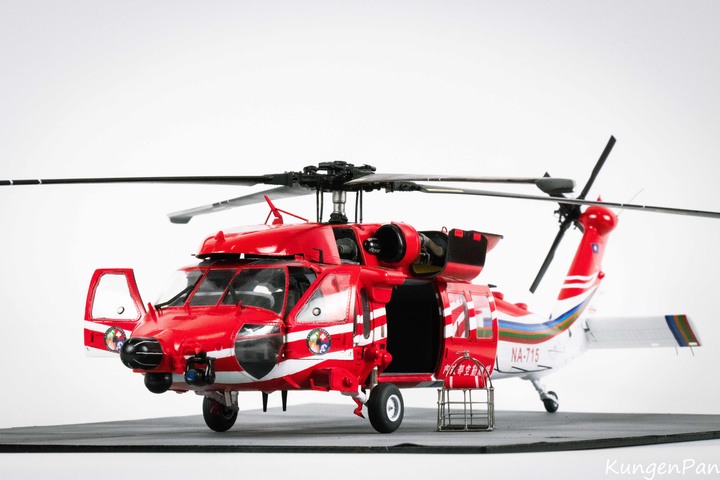

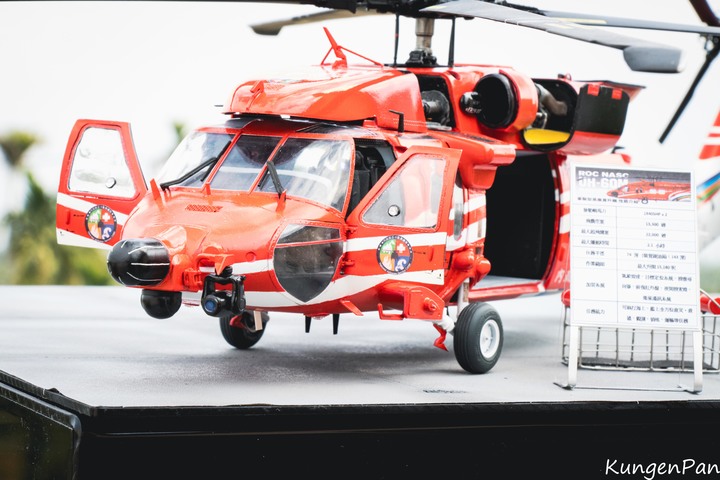

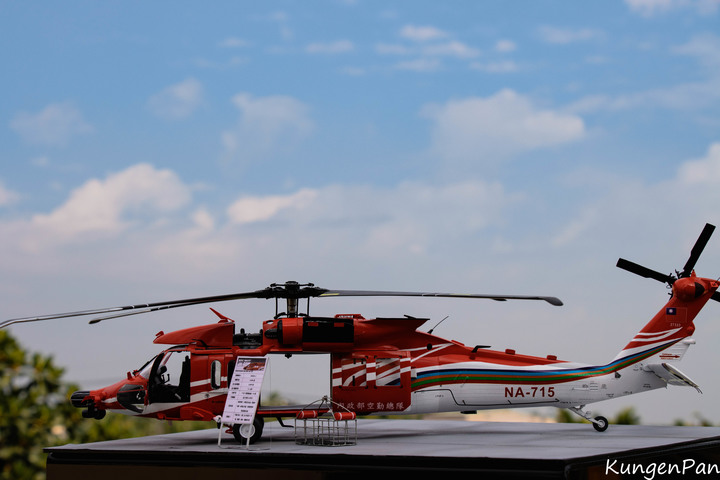

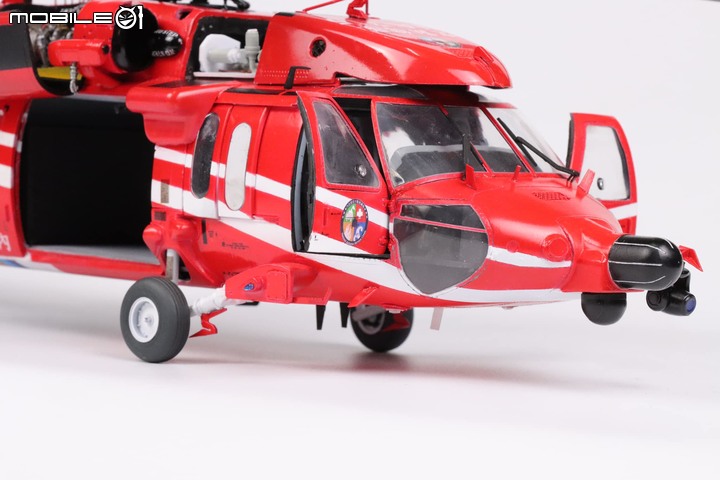

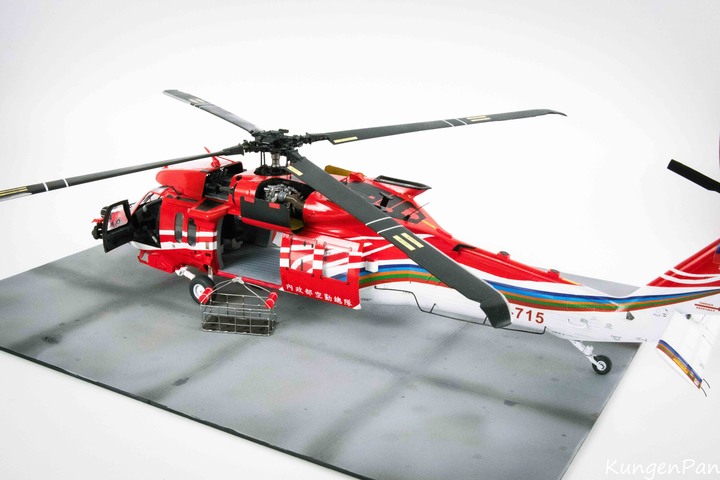

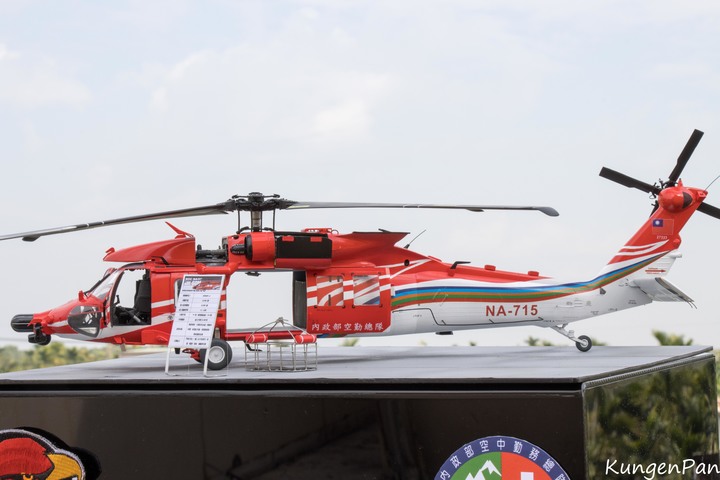

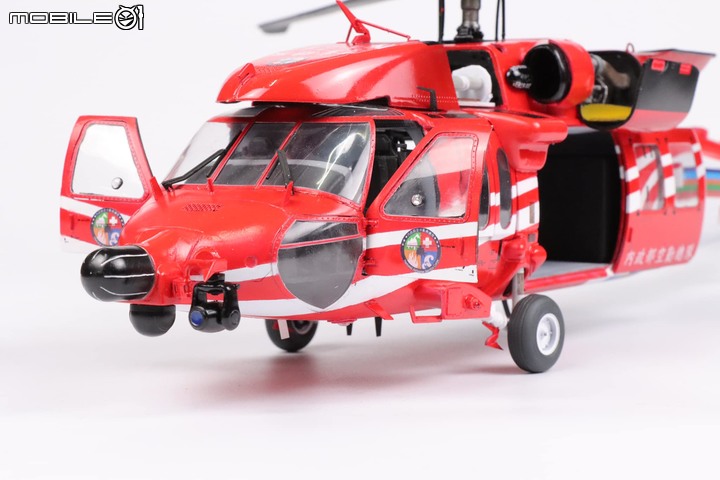

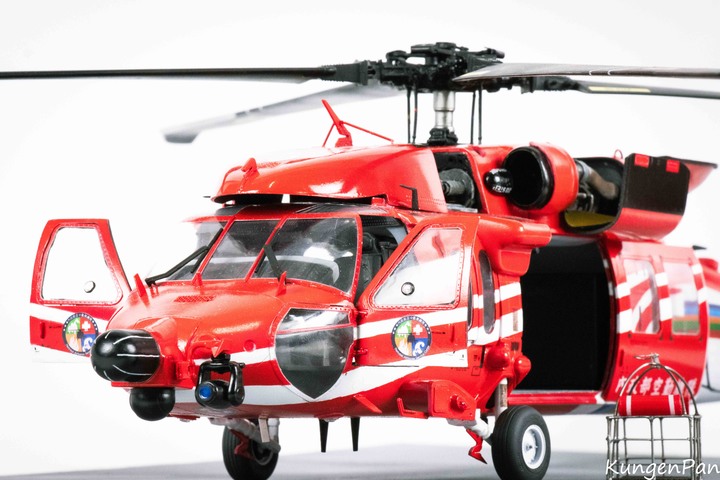

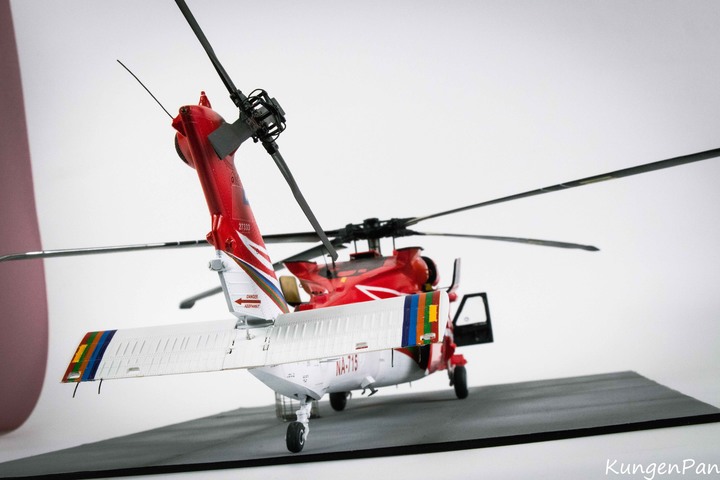

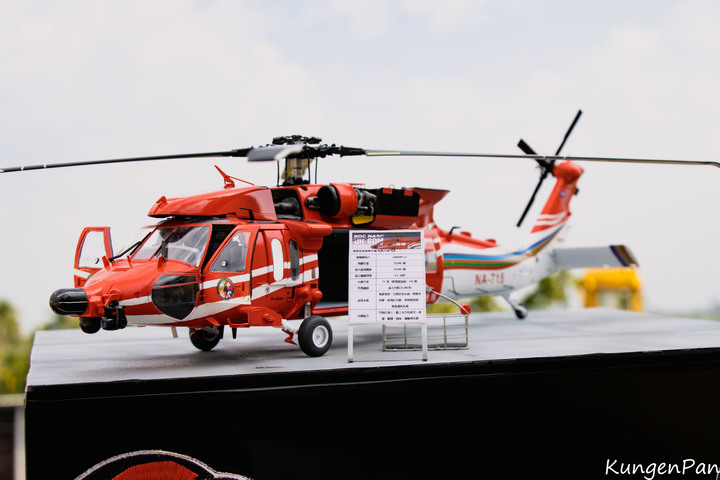

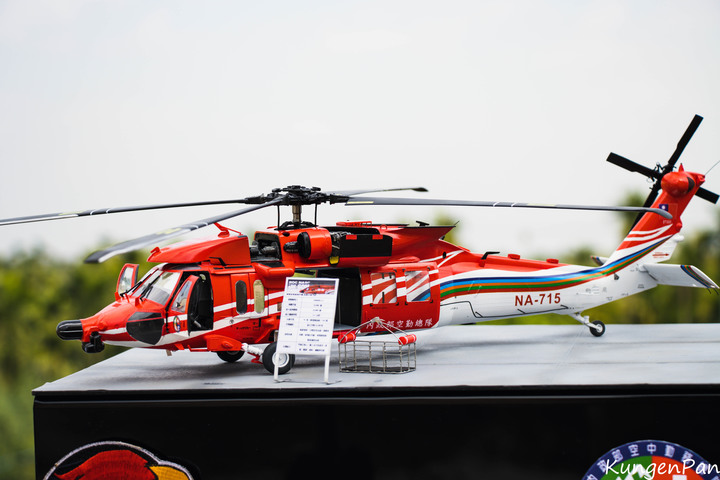

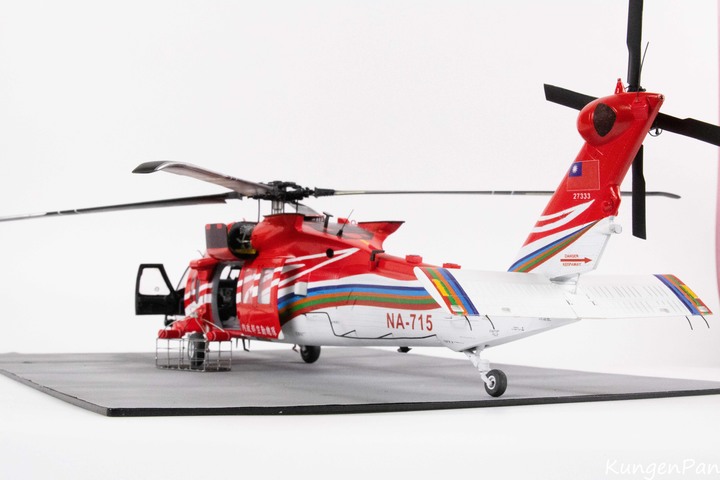

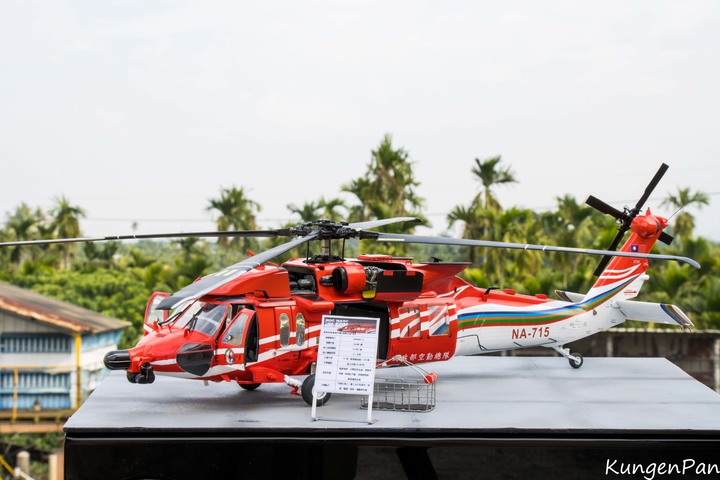

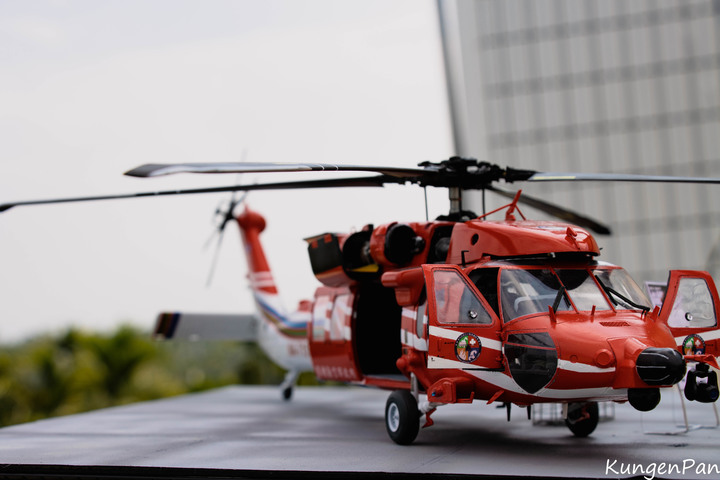

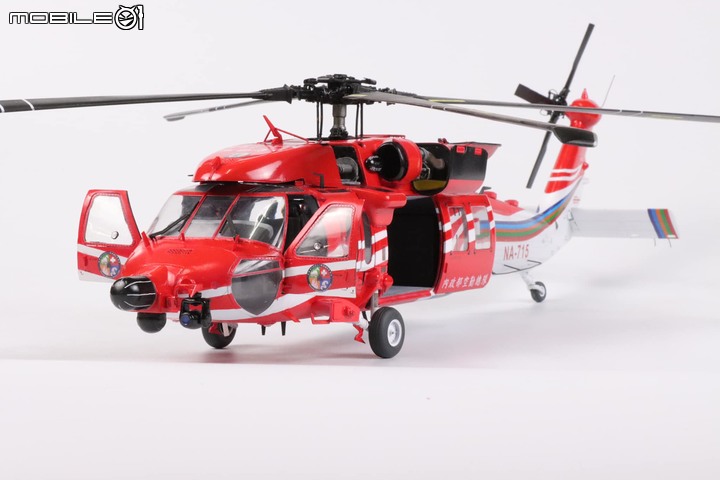

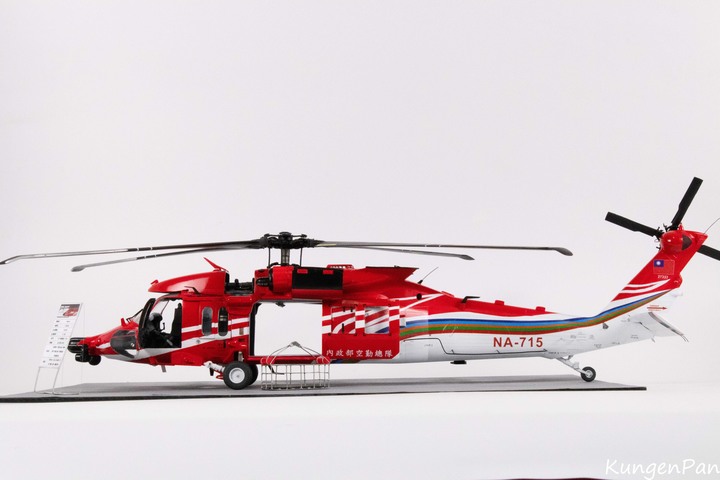

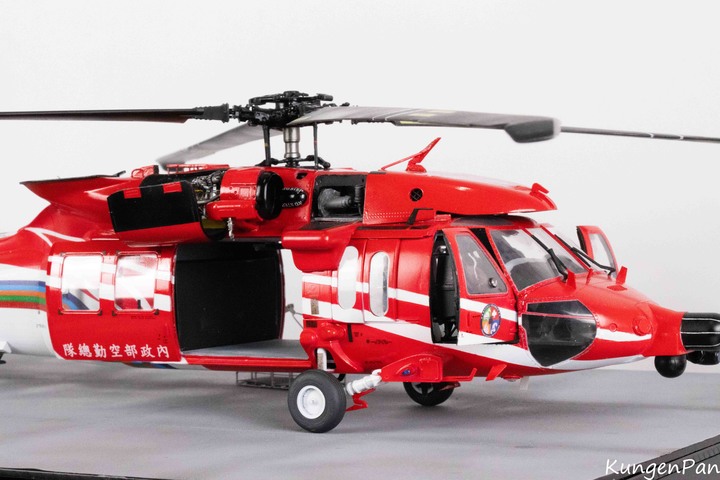

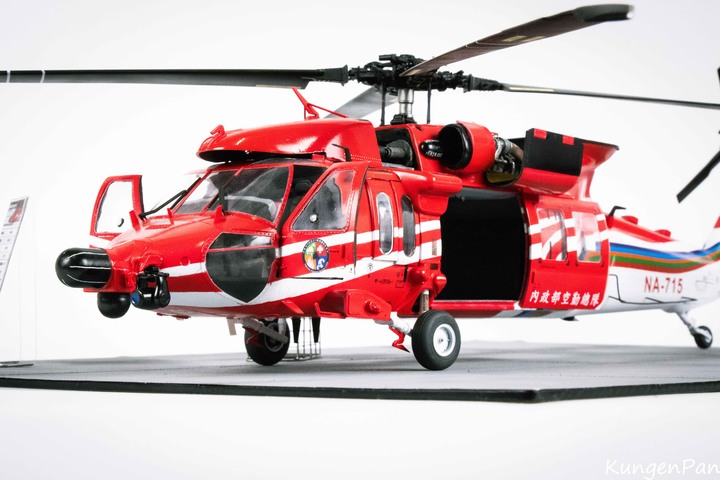

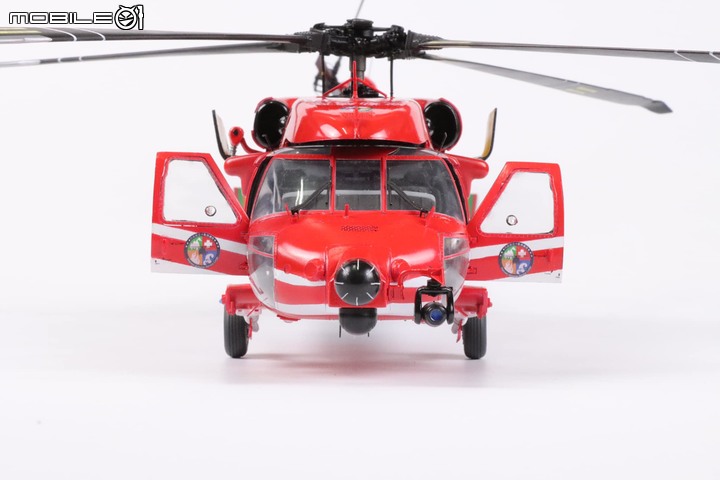

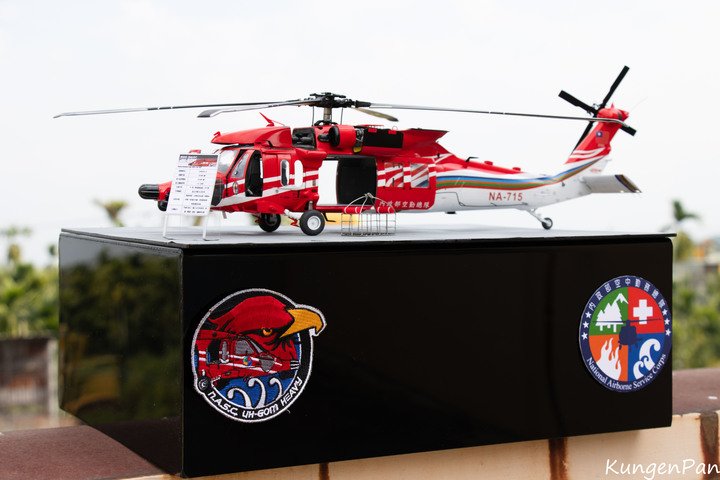

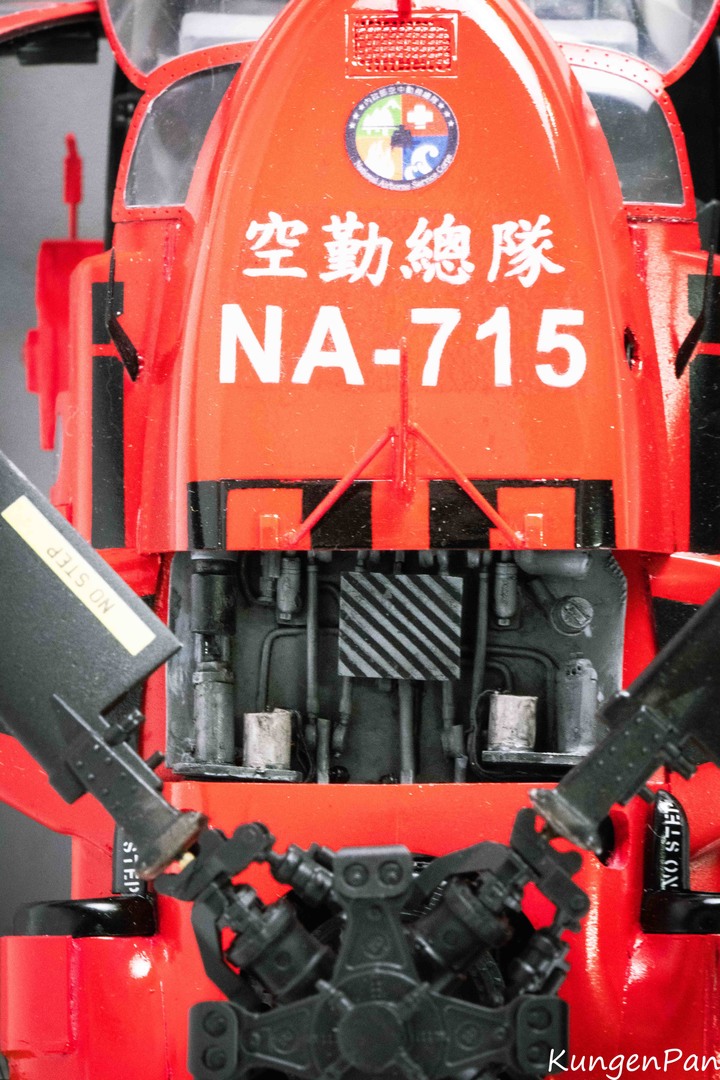

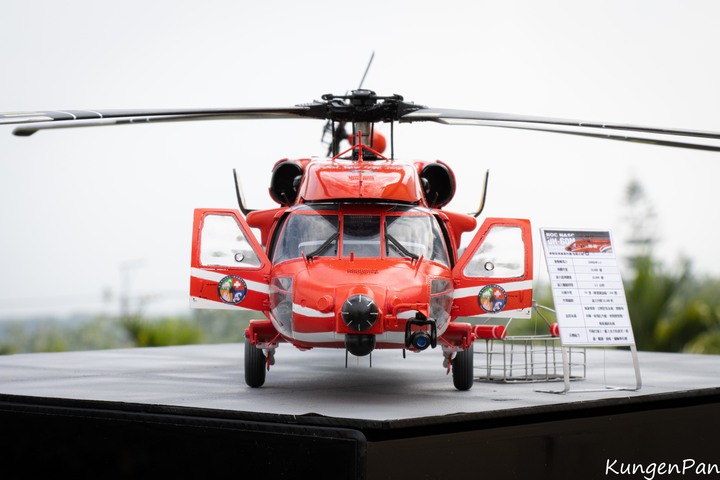

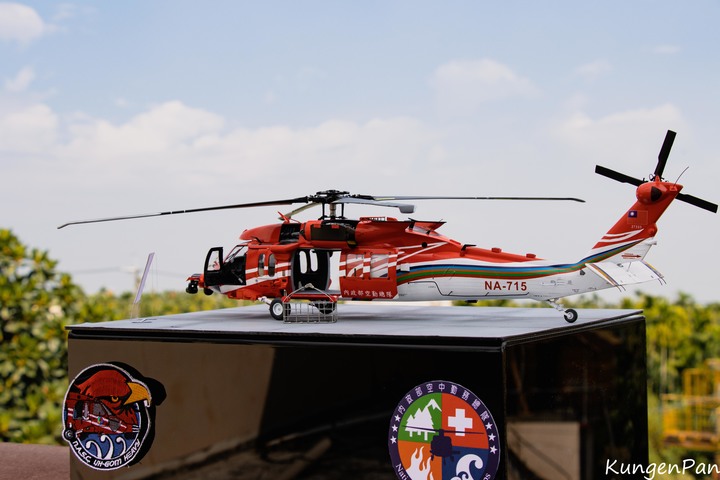

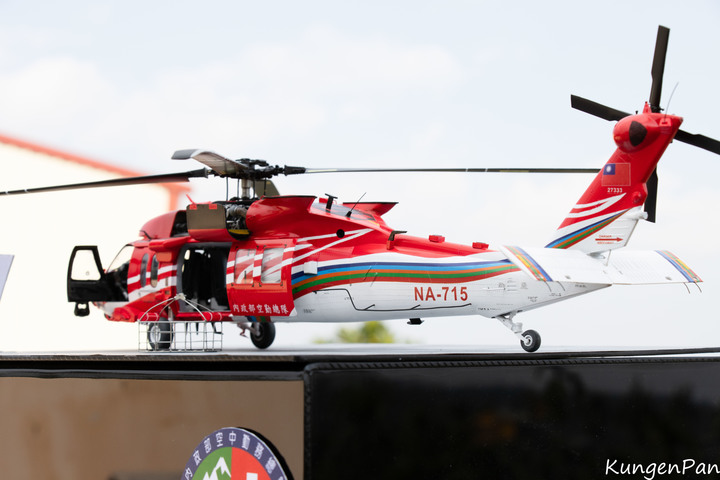

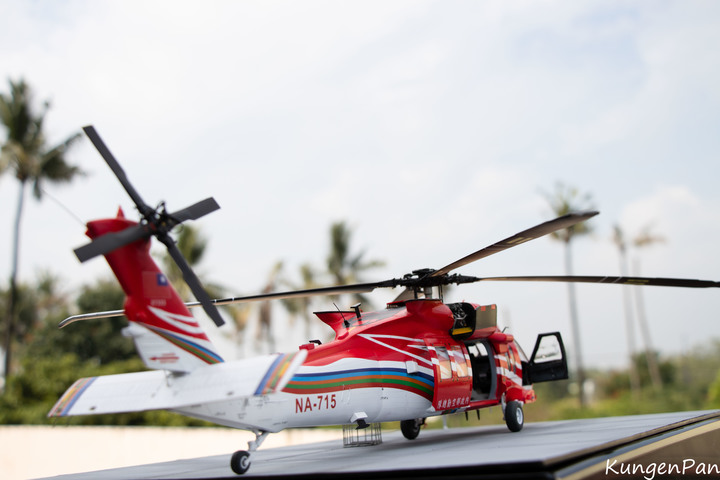

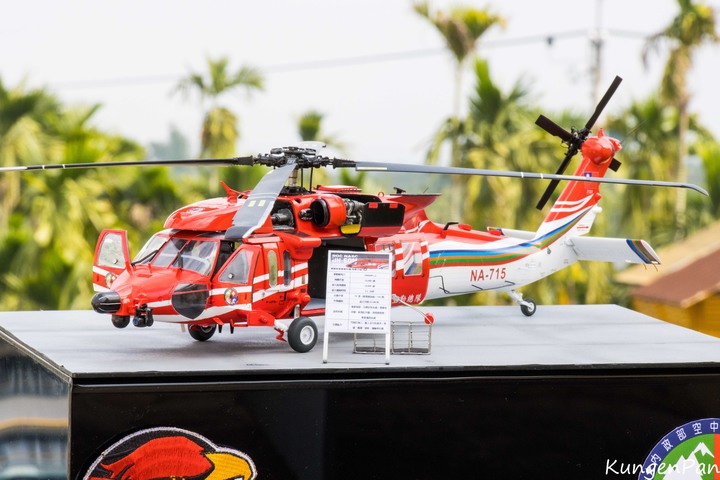

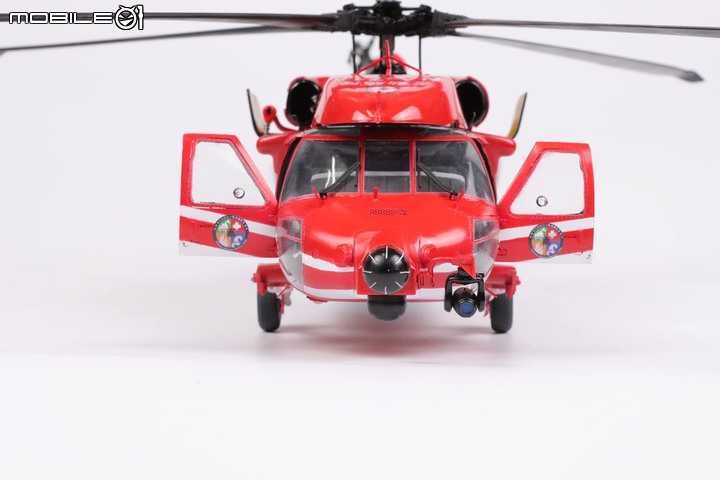

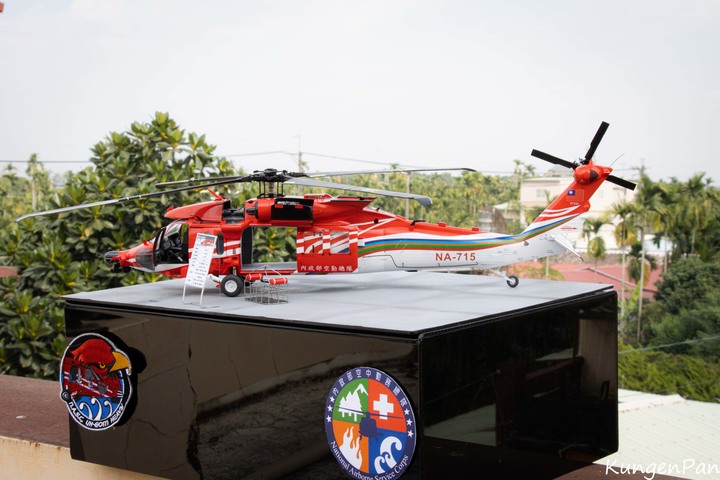

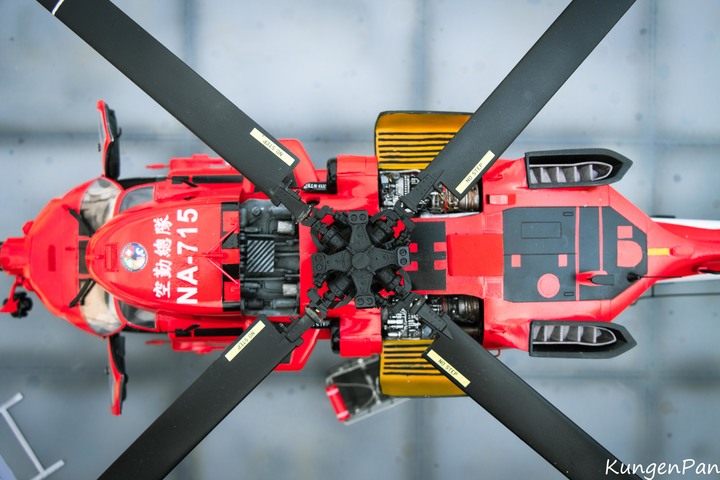

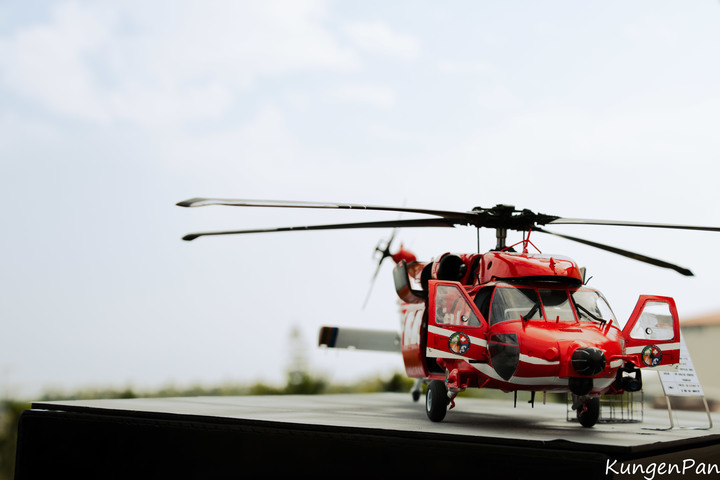

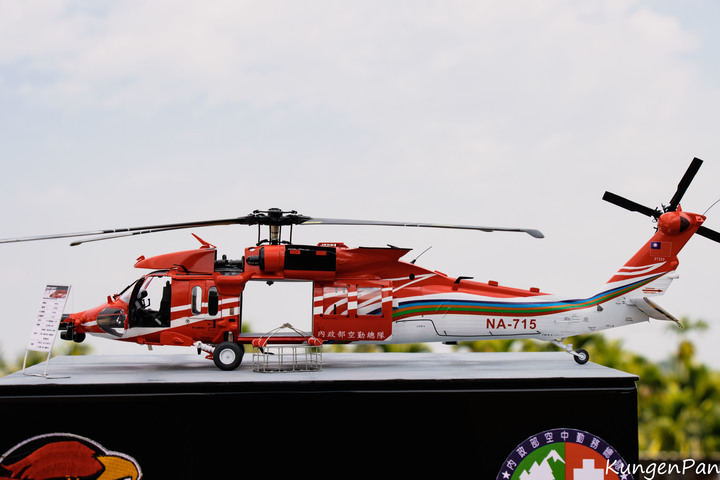

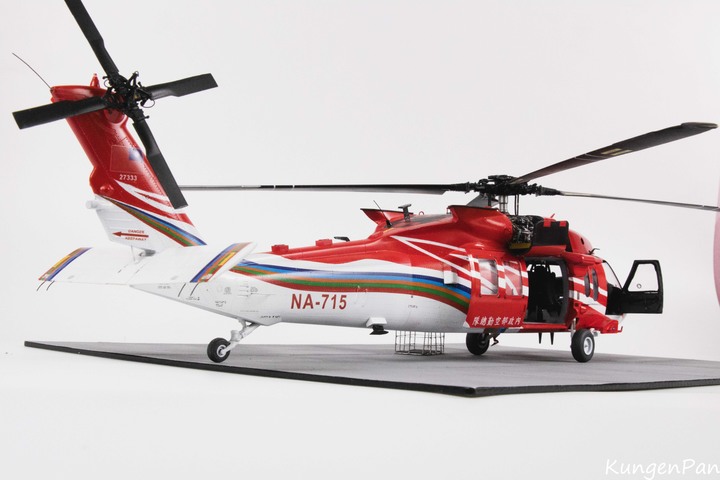

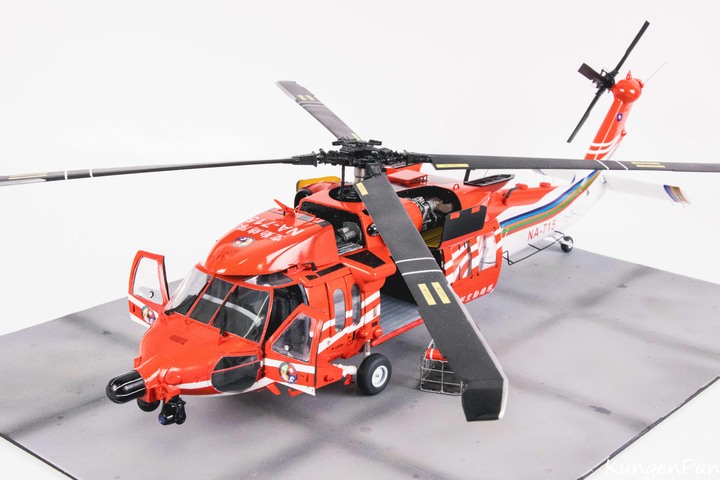

最終定案 全件完成


1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實


1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

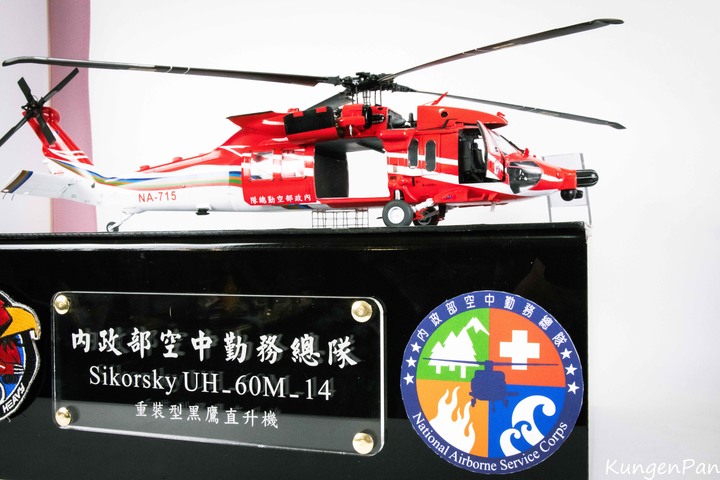

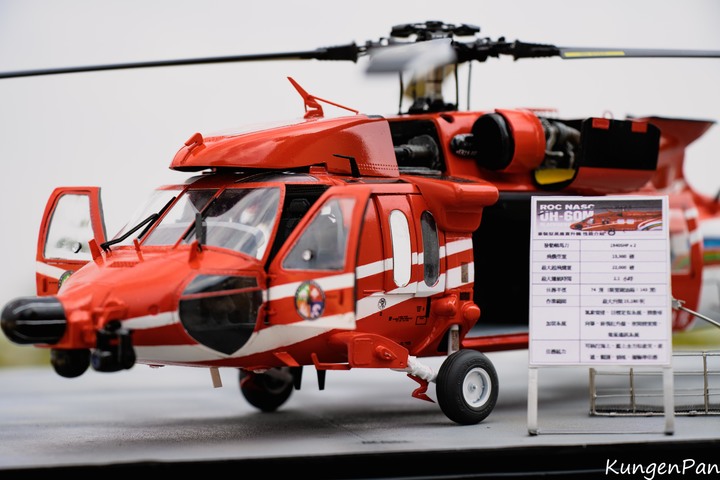

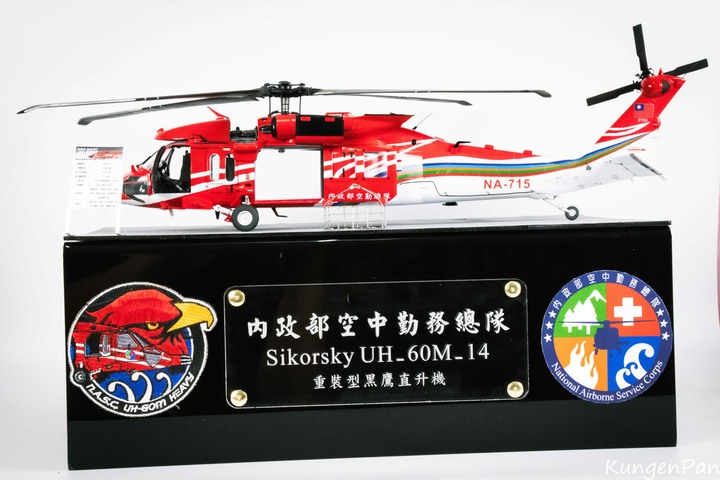

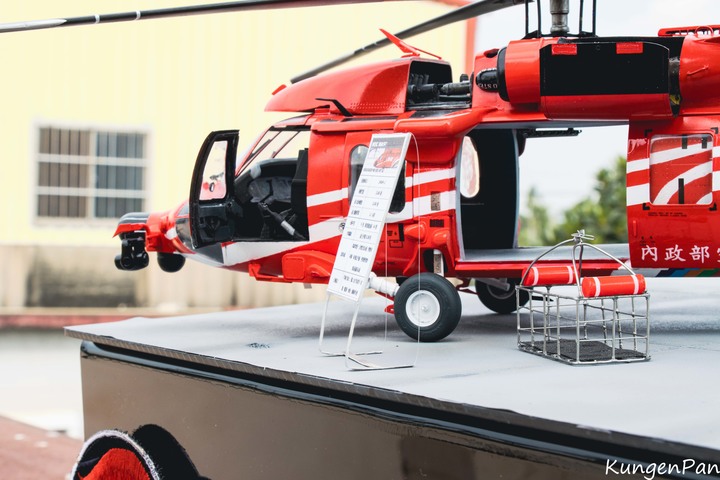

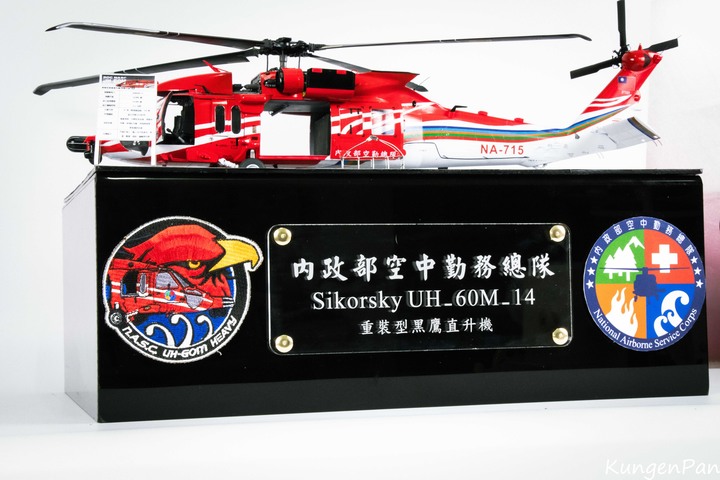

自製了這個說明看板



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

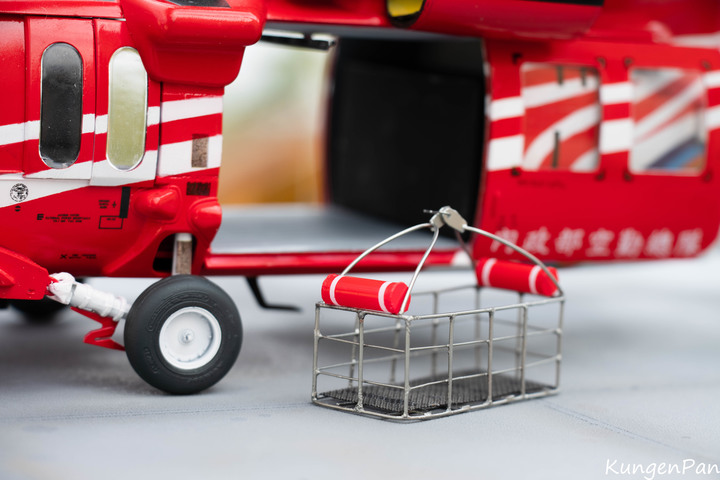

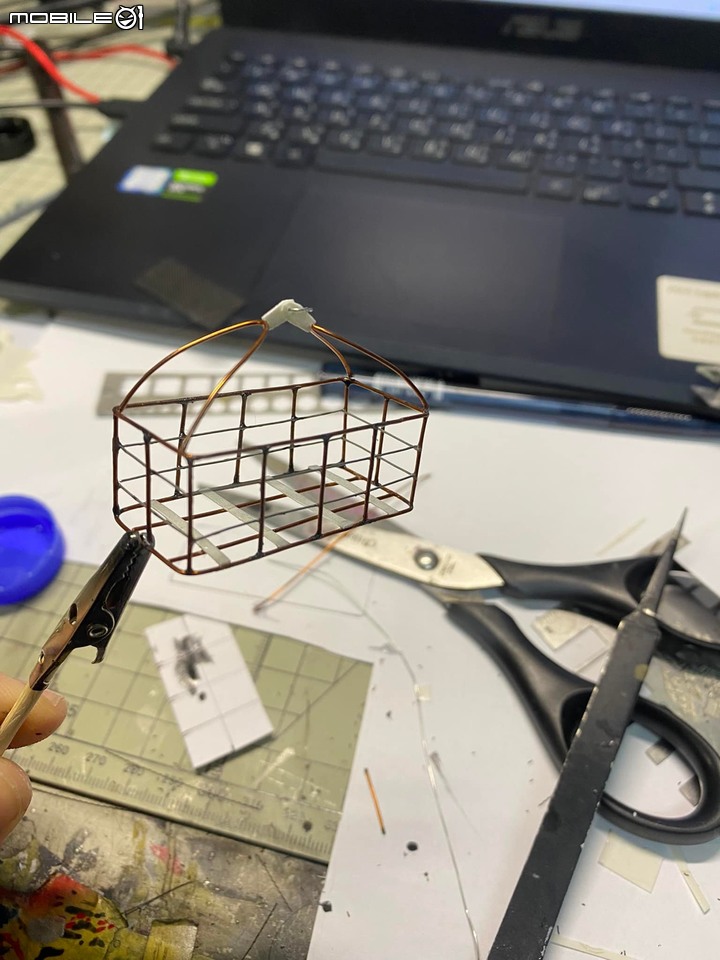

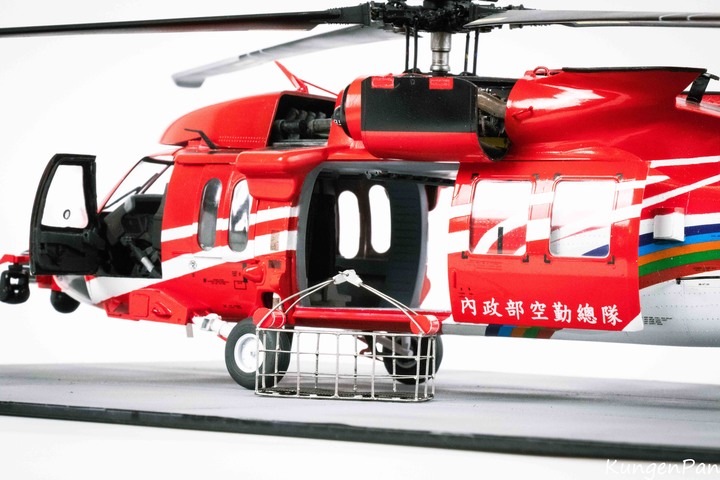

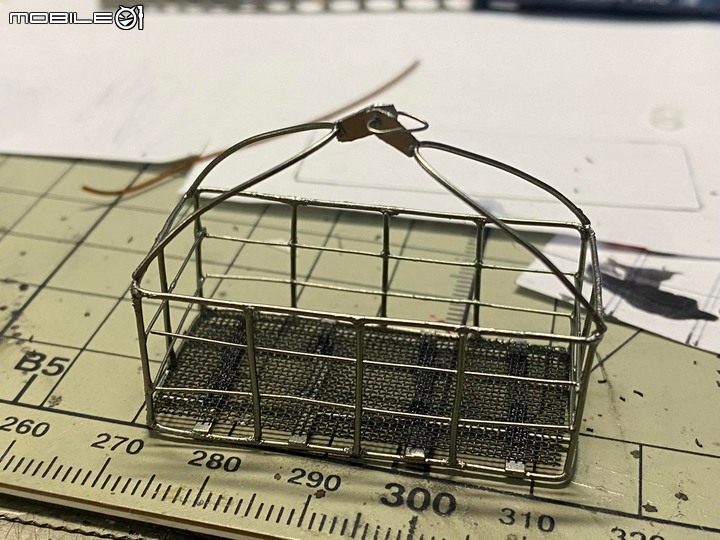

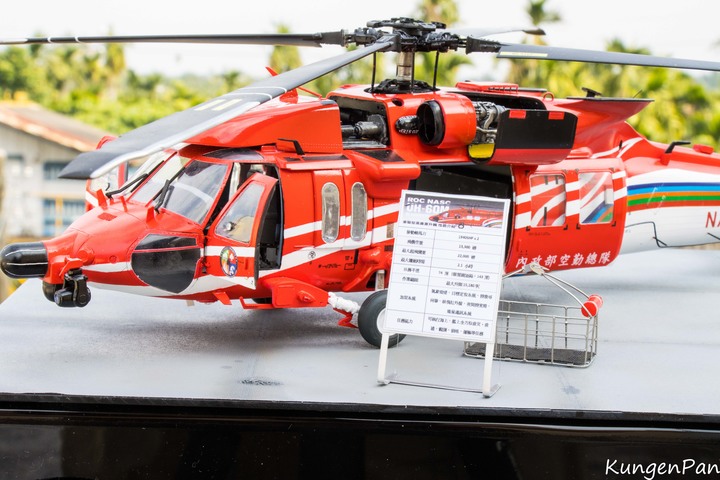

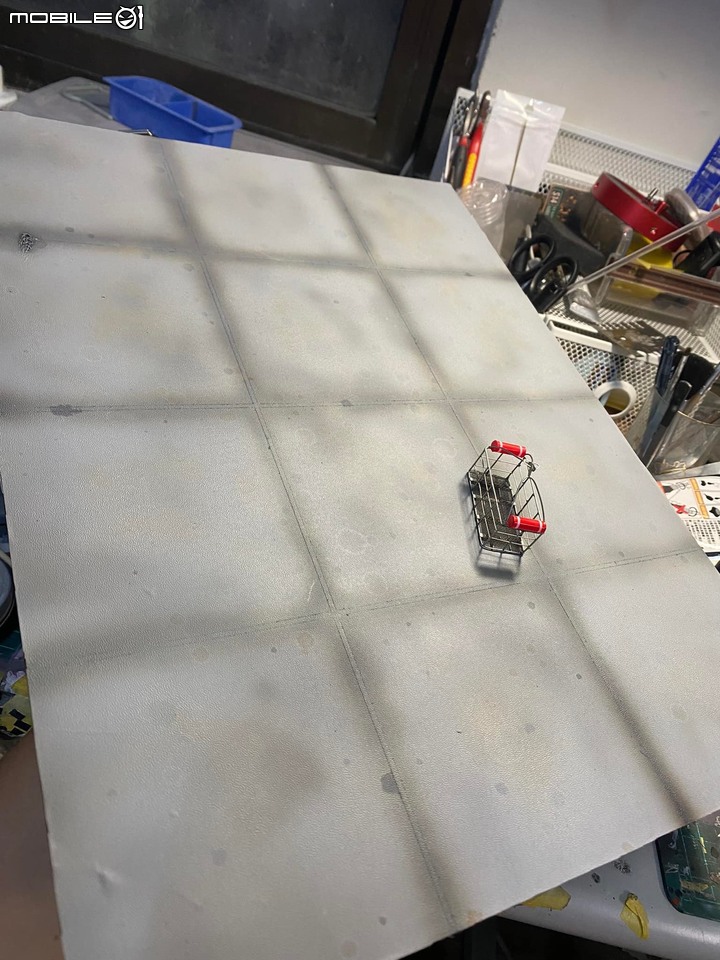

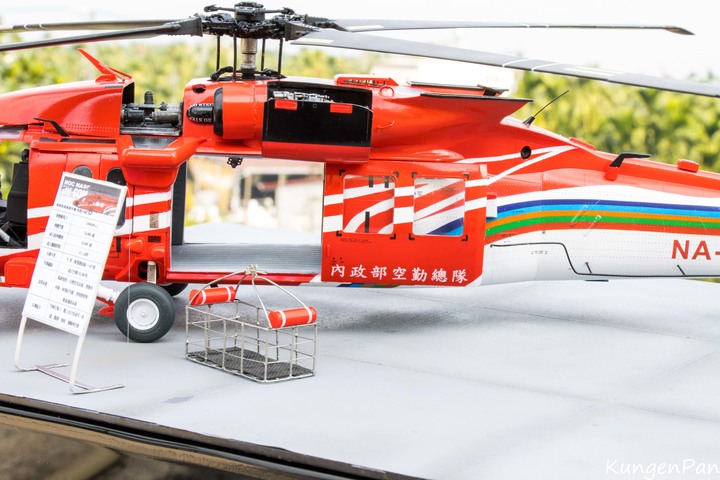

自製吊籃配件



1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實




1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實




1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

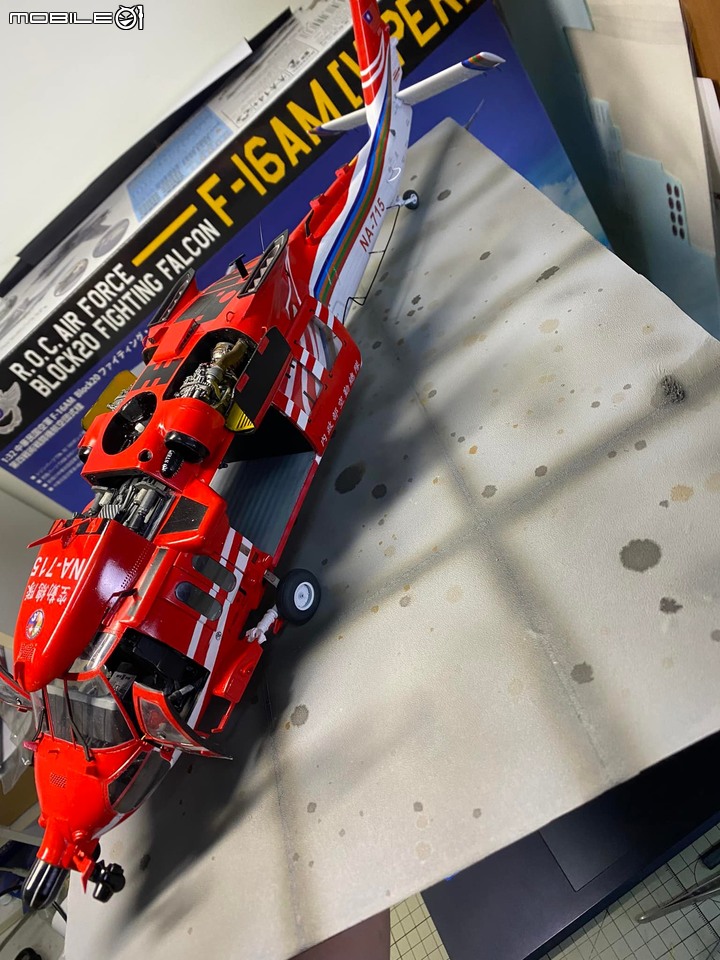

這樣的大坪有87%像嗎?


1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實


1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實

1/35 空中勤務總隊 UH-60M-14 重裝型黑鷹直升機製作紀實
2022-04-03 1:27 發佈
專業,彷彿聞到飛機的機油味
好玩!
身為空勤同仁我只能說 真的100%神還原!
那個吊籃跟儀表板後方細節真的超過100分,期待原Po下個作品
空勤還有AS365能不能也還原下😂
a5447
a5447 樓主

感恩^^ 其實AS365N3有做過 改天再PO上來分享

2022-04-07 1:13
有神快拜
跪求套件出產
a5447
a5447 樓主

其實也只是多種市售套件拼湊起來的啦^^

2022-04-07 1:14
a5447 wrote:
空中勤務總隊Siko...(恕刪)

這台黑鷹直升機
拼得蠻漂亮的
靜態模型同好出手!
就像真實的機型製作,很棒的作品!
a5447 wrote:
空中勤務總隊Sikorsky...(恕刪)

黑鷹墜落 好看的直升機
專業,請受小弟一拜
a5447
a5447 樓主

感恩^^

2022-04-07 1:14
a5447
a5447 樓主

感恩^^
