童年逸品-TOMYドライビングターボ維修及改裝



有看過這玩意兒的都有點年紀了,TOMY公司在1983年發售的模擬駕駛玩具,美版似乎叫做Turnin Turbo Dashboard,我小時候也有一台,是我父親的友人贈送的。據說這位叔叔常往返日本,所以他家裡也有一台Driving Turbo,有次我們家去作客,我和我弟兩個人一看到這台就玩上了,回家以前都沒放開方向盤,他看我們那麼喜歡,後來赴日時又買了一台送給我們兄弟倆,當時我們超開心的,但幾年後,這位叔叔就因病離世了,這玩具反而成了一個紀念。



紀念歸紀念,接觸斷捨離後覺得塵封它也沒啥意義,所以找了一天我就把它從倉庫裡挖出來,裝上電池想讓兒子見識一下老爸的童年玩具。

原機是要安裝4顆一號電池,兩顆並聯後再兩對串聯成3V,可以想見這玩具是個電流怪物(?),不過都甚麼年代了還在用一號電池,恁爸直接就餵它一顆18650,結果按下開關!螢幕會亮燈,但車子就是不會動。

別無他法,就是拆!


背後也來一張特寫。


儀錶板有根連桿,當推動離合器加速時,會靠連桿順勢帶動儀表的轉速表。


總成的固定架斷了,不過這是小事,我後來用AB膠把它黏合了。


後方的這個設計就妙了,一旦車子啟動,那個三角零件就會開始旋轉並挑逗旁邊的彈簧片,而彈簧片就會開始擊打橡膠鼓膜,連續拍打的結果就是模擬出汽車引擎聲,設計者真是個奇葩。


一邊拆要一邊拍照,不然最後一定裝不回去。


嚇死人,原來裡面就是一堆齒輪,還可以看到其中有變速齒輪。


馬達也拆出來了,原來是台廠MABUCHI出品啊,隱約刻著MADE IN TAIWAN,馬達直接上電還是不轉,看來是沒救了。


隔天去電子材料行買顆一模一樣的換上去。

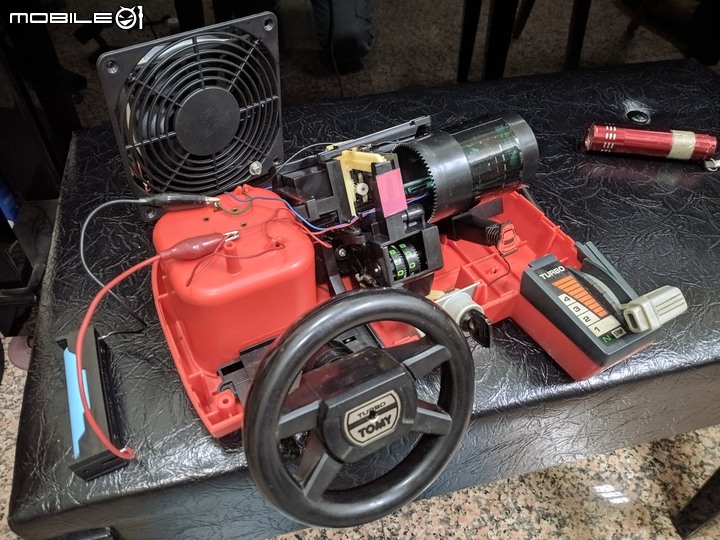

先裸機測試一下~


終於動起來了,但安裝回去的過程可刺激了,難裝不說,最後還多出一個彈簧。


沒想到修東西的過程,除了螺絲以外,彈簧也會增生。

先用一顆18650擋一下,還串聯個二極體降壓,以免車子跑太快。


最後把舊馬達拆開清潔一下,上電又動起來了,原來是內部潤滑油變質造成絕緣啊,真是烏龍。


事情就這般落幕了嗎?
手賤就會想多玩一點,我打算做點改裝,讓1983年的玩具跟上2019年的腳步。

先準備打火機、美工刀和不用的MicroUSB充電線。


用火對充電線的公插頭加熱,加熱到一定程度...


「滋~」,就是古裝片常看到的刑求橋段。


還沒穿透,那就再多來幾次。


就不信挖不過去,也請記得保持室內通風。


有些燒焦的部分,可以拿美工刀修整一下。(是時候買個迷你銑刀了)


鋰電池的充放電合一模組,先把母插座弄掉。


拿手機淘汰的鋰電池來試試看,充電模組另外拉線出來。


用電鑽打兩個洞,看似個笑臉。


眼睛剛好對準充電板上「充電中(紅)」及「已充飽(藍)」的LED,用熱熔膠固定上去,嘴巴是MicroUSB的插座則是用AB膠。


充電模組的Vout(+)、(-)就直接焊在電池座的簧片上。

堅若磐石的鋰電池在電池座裡面躺得好好的。


看起來太爽了...開機!


咦?怎麼車子好像在倒退呢?

仔細觀察一下才發現太靠北了,原來這玩具內部線路的設計紅線是負極,綠、藍線才是正極,趕快把極性反轉再重新焊上。


喔!可以跑了,但一下子就不動了,看來這顆鋰電池真的不行,一下就掉電了。


只好換上18650!這下可是一尾活龍了。


另外監控一下充電電流,電流很低時就快充飽了。


整機裝回,電充飽時還會亮藍燈。


童年回憶,全新感受~免換電池且用手機充電器就能充電的Driving Turbo就這樣問世。


總結心得,除非馬達故障不得不拆解,我個人非常不建議拆開齒輪總成。

有玩過這玩具的骨灰們應該都知道,稍微偏離馬路中線時,里程計分會變慢,碰到車子未閃避時還會停止計分,甚至是照明燈泡的位置,這些設定都是由內部齒輪設定的,換言之,只要拆過一次且齒輪沒有回到原位,這些計分的細節可能都會跑掉,這我們手邊沒有組裝說明,即使裝回去車子能跑,但可能就只有開車體驗而已,幼時仔細摸索出來的計分細節已盡失。

說真的,這玩具本身的遊戲性不算高,畢竟單靠機械設計達成的內容很難和電子遊戲一搏,大部分的孩子應該玩個幾次就膩了,雖說這玩具曾經風光一時,但我也不再是當年的小男孩,對這玩具已失去新鮮感,純粹是抱著個人情感去修好它,改裝也只是為了提升手作經驗,幾年前也有國外maker用樹莓派把它改裝成電玩遊戲機,真要搞的話花點時間我想也不是辦不到,但家裡要處理的待辦清單落落長,幫家人改衣服或換燈泡比弄這些玩具還要急迫多了。畢竟人隨著年紀增長,會明顯感受到能力和歲月有限,從而不斷調整生命中各種人事物的權重順位,有多少想玩的電玩大作,這麼多年下來依然只是口袋名單,對現在的我而言,陪伴孩子時的幸福感是玩具所無法比擬,居家維修DIY的成就感比電玩破關還要實際。

謹以此次DIY致敬那些不再復返的美好。
