N規 1/150 自製鐵道模型(9月12日更新)

自從去年踏入1/150的鐵道模型世界後,就一直想自己搞個小場景,讓我的愛車可以個小地方可以跑...
參考了網路上其他車友的製作,以及一些鐵道模型的書籍,在今年年初我終於開始動工了~~~

因為本身是建築系出身的,所以要做鐵道模型的場景對我來說不是什麼大難事,唯一的困擾應該就是市面上很少1/150的比例尺...不過這也還好!
======================我是分隔線======================
好啦,讓我們進入正題吧!
發這篇文章文章,主要是要跟其他車友交流相關製作的過程以及手法...

首先,我先說明一下,因為我是採用TOMIX的系統,於是我買了TOMIX官方的鐵模規畫軟體「トミックス鉄道模型レイアウターF2013」。再來因為考量未來收納空間,在參考了一些製作書籍後,我將這個場景的尺寸設定為60×120cm。

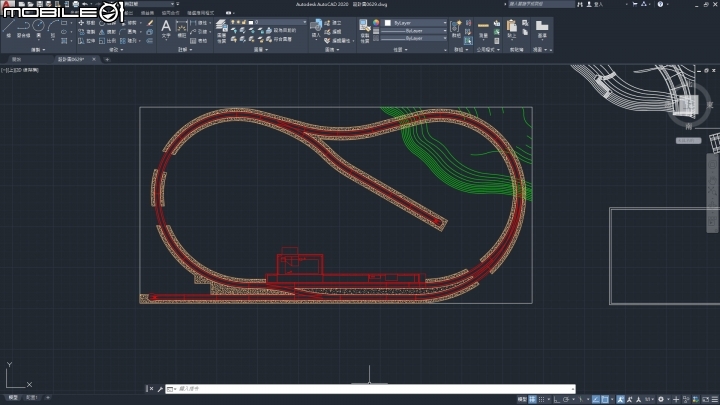

決定尺寸後,就開始著手用TOMIX官方軟體安排規劃路線,其規劃如下:

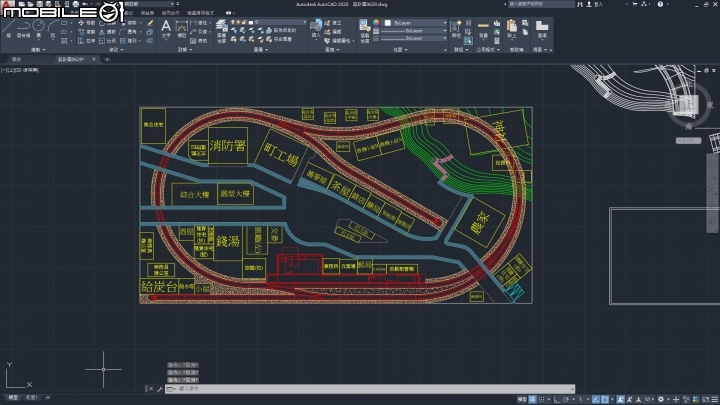

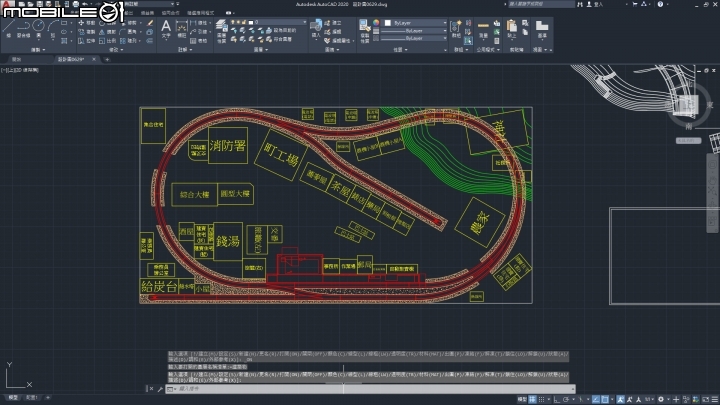

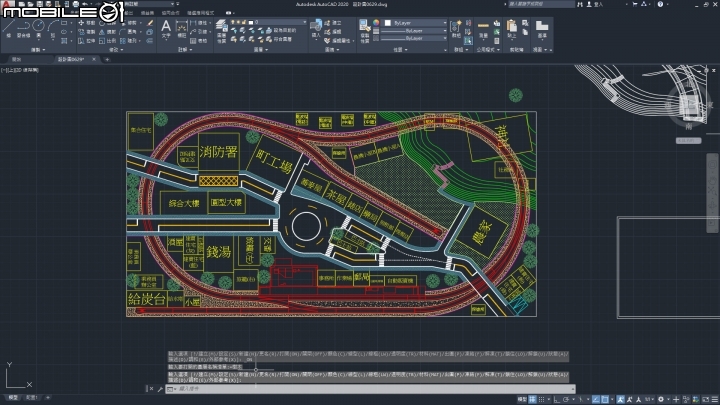

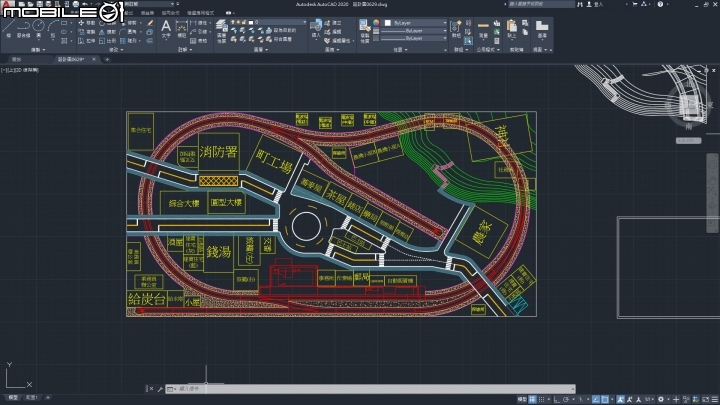

因為TOMIX的這套軟體是2013年發行的,所以我大多是拿來排路線而已,而且他可以轉檔成.dxf格式,因此後續的車道、建物、山坡...等物件,我則是匯入Auto CAD來規劃。


匯入後,我先再右上角設計山坡的位置,並且決定好山坡的高度

山坡畫好後,接著先把路線左右二邊的道渣給畫出來,方便後續建物、到路的規劃,在這裡我的道渣寬度是10mm(實際尺寸),跟TOMIX WP的寬軌是一樣,也實際測試過,列車在通過時不會與周邊的建物或是情景撞到。

規劃好山坡跟道渣後,接著開始規劃建物的位置,再規劃建物時,我是直接採用TOMYTEC的建物跟情景,當然這是比較花錢的方式但較省時,而在規劃時,常常決定要採用哪一個建物或情景後,上網尋找要購買時,不是缺貨就是停止生產...
大家看到的上圖,是經過我幾個月的規劃→尋找→變更→尋找....才定案的,過程中因為官網所標示的尺寸都是大約尺寸,並非精準尺寸,所以還發生過,買來後才發現尺寸不對,東喬喬西喬喬的,光再規劃與調整,大概就花了3個月的時間...

建物規劃好後,街廓、路型也就大致出來

路型出來後,接著將人行道給規劃上去

上山的樓梯也規劃出來

道路標線

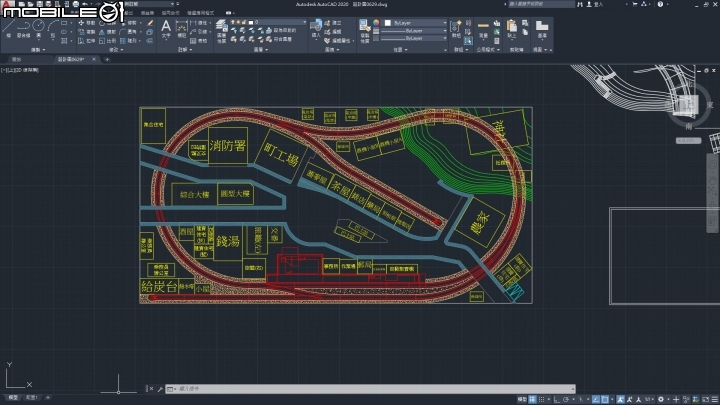

最後將樹木、農田都畫上去!

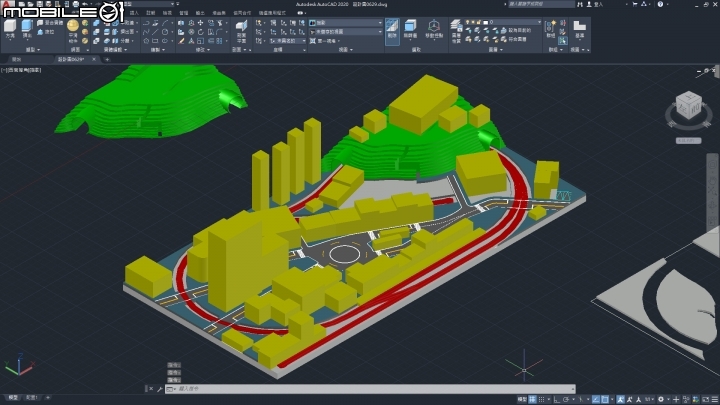

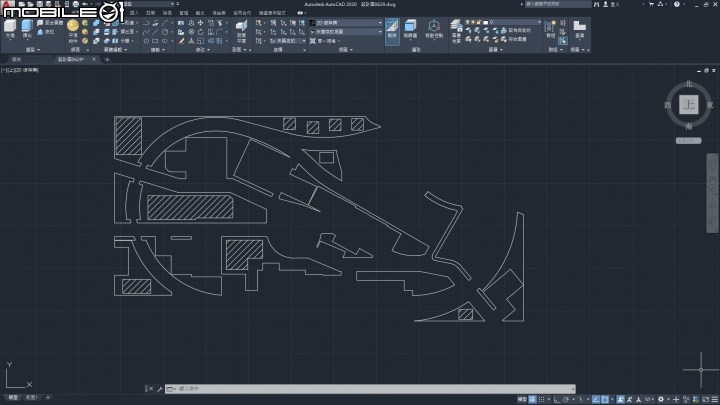

想說CAD都畫了,就順便弄個3D草模,一方面檢查看看建物的天際線

上面這些畫圖、規劃、修改...,大約花了我4個月左右的時間,一邊規劃,一邊就已經開始著手購買模型製作的材料,所以規劃到後面的幾個月,其實我已經著手動工製作了!
接下來就來分享一下製作過程~~~

======================我是分隔線======================
首先,先製作底板

我採用的是B&Q 3尺×4尺的3分合板跟10mm珍珠板,看到這就會有人問說,為什麼還要珍珠板???這有二個原因,一是如果將軌道直接固定在木板上,車子在跑時,會與木板有共振,噪音較大,二來因為我使用小螺絲將軌道鎖固,珍珠板材質軟比較好鎖!

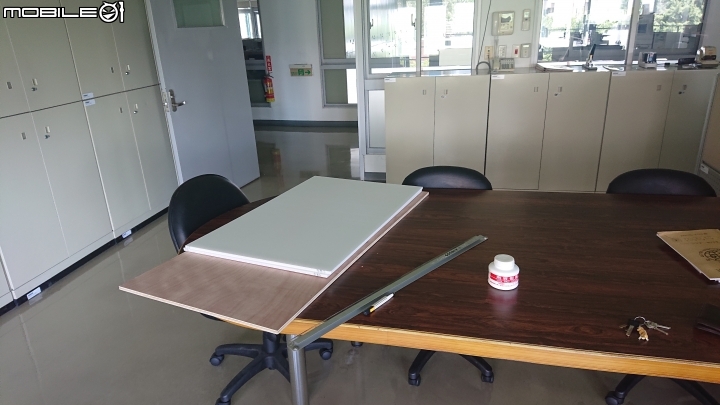

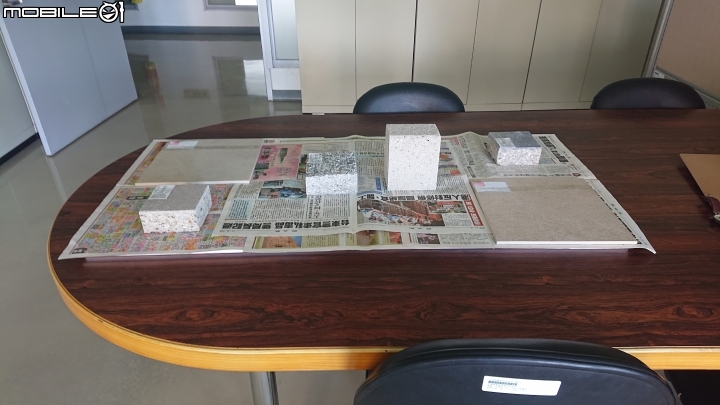

因為市面美術社賣的珍珠板尺寸大多是90×60cm,所以我買了二塊,並用稀釋的白膠水均勻塗抹後黏上,為了增加牢固性,我用重物大約壓了半小時(如果不放心的可以壓上半天到一天)

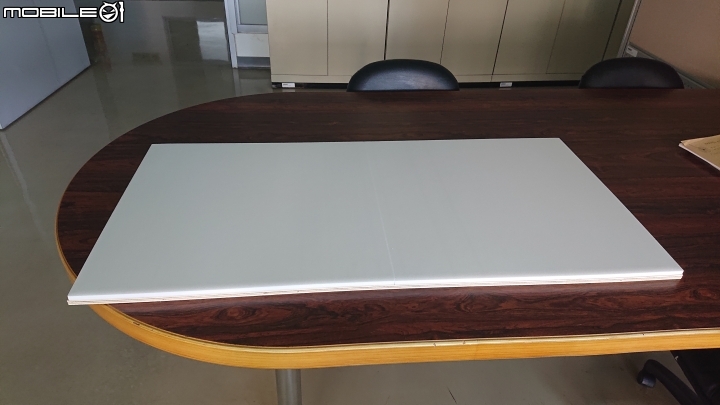

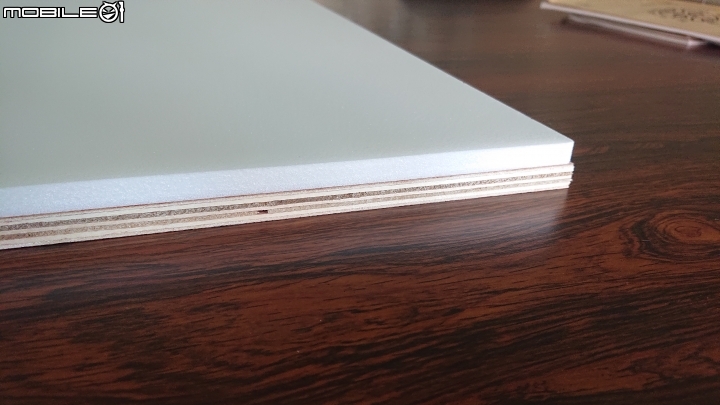

黏固後的成果

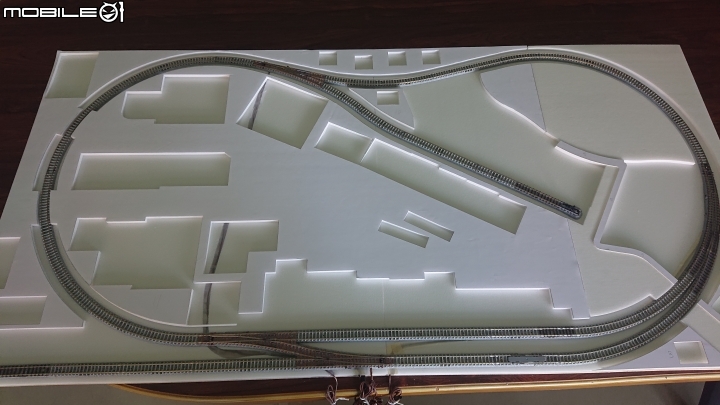

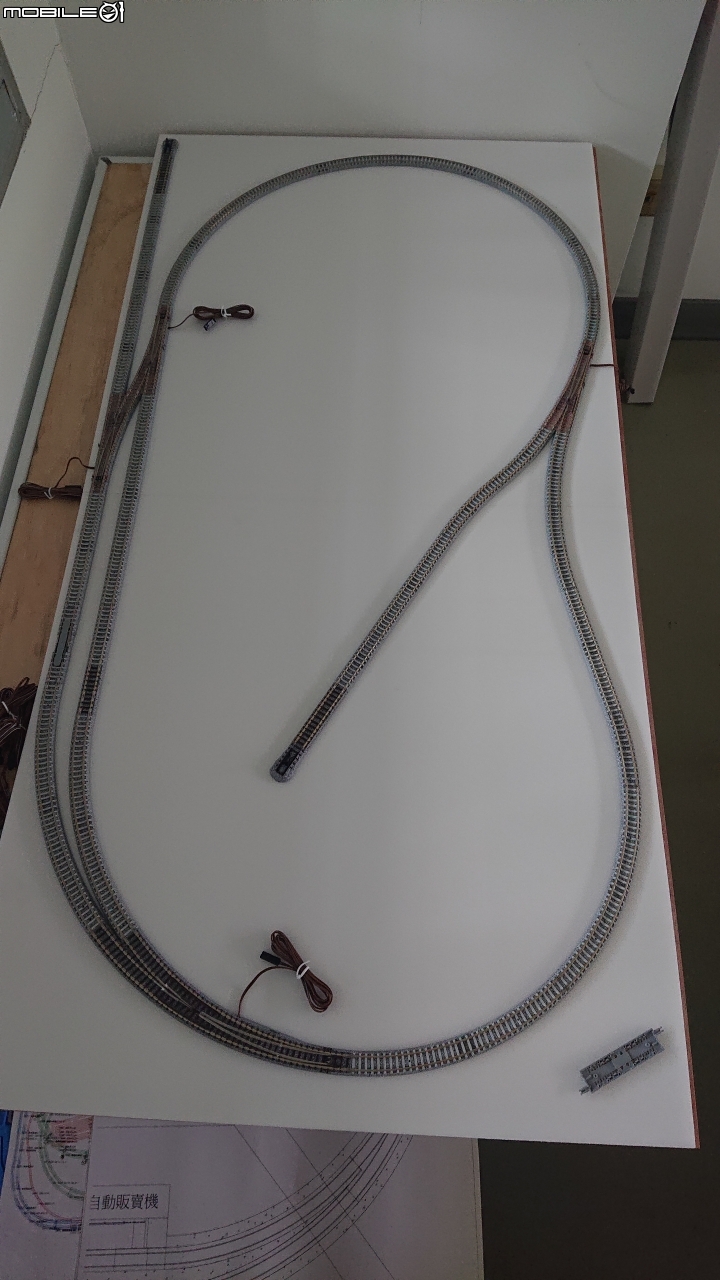

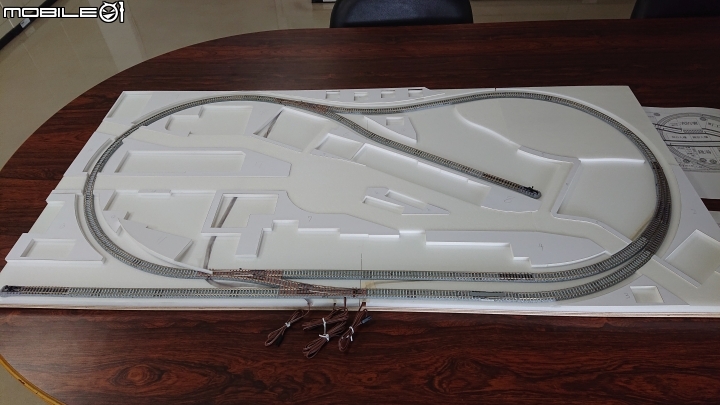

軌道試擺,確認一下
接著就是等下單的建物跟情景到來~~~~,就如我先前說的,那些TOMYTEC建物跟情景,我花了不少時間尋找,找了1~2個月終於全部買齊了....

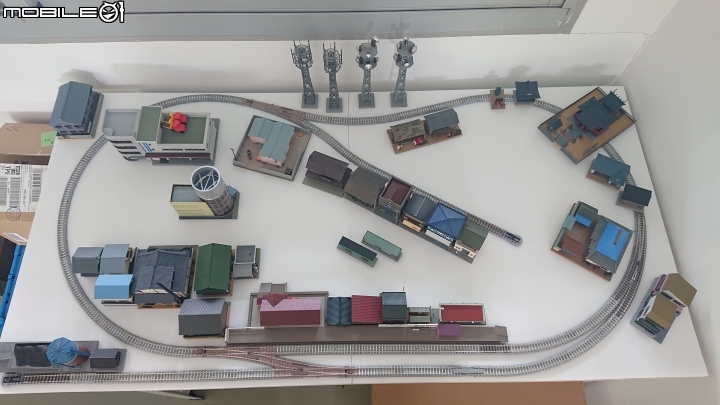

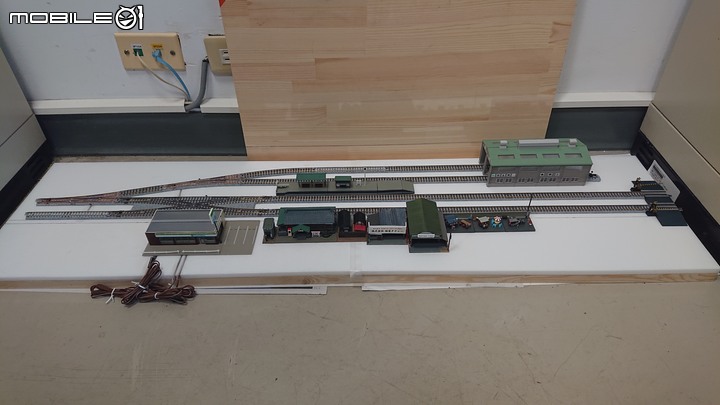

買齊後,我就先裸擺了一下~
為什麼神社會擺在軌道上?因為我的山坡還沒做好阿!
不過,經過裸擺後,大致雛形也出來了,接著就要開始著手弄其他的部分拉~~~

接下來先介紹我的山坡製作過程~

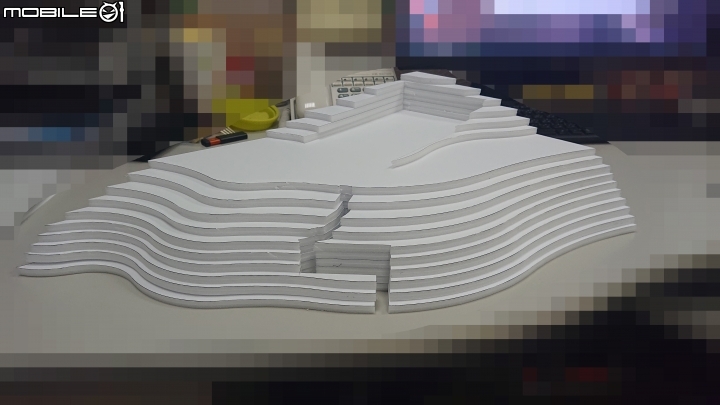

一樣是採用珍珠板,因為我設計每一層高低落差為1m,換算成1/150也就是6mm,市售珍珠板規格1mm、2mm、3mm、4mm、5mm之後就跳到10mm、20mm、50mm,所以我只好用3mm的二塊合成一塊,然後到出圖店將山坡的輪廓用大圖輸出列印出來,再把印出來的線條輪廓黏在珍珠板上,順著線條輪廓切割,切割好後再一層層疊起來,山坡就完成拉。
到這裡,一定會有人問說為什麼要做實心的?為什麼不做空心的就好,該怎麼說,小弟個人以前念建築系的時候山坡都是這樣做的,所以就繼續這樣做了,真的要說,那就是之前在youtube上看很多前輩上傳攝影車拍的影片,過山洞的時候裡面空空的感覺不真實...,所以才會想做實心的。
山坡做好了那接著就是做上山的樓梯~~~

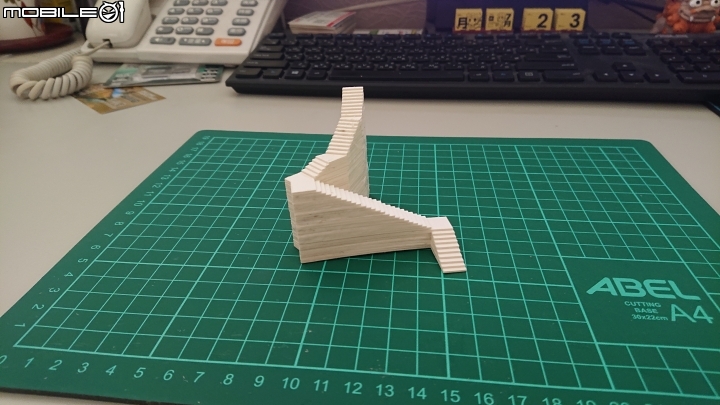

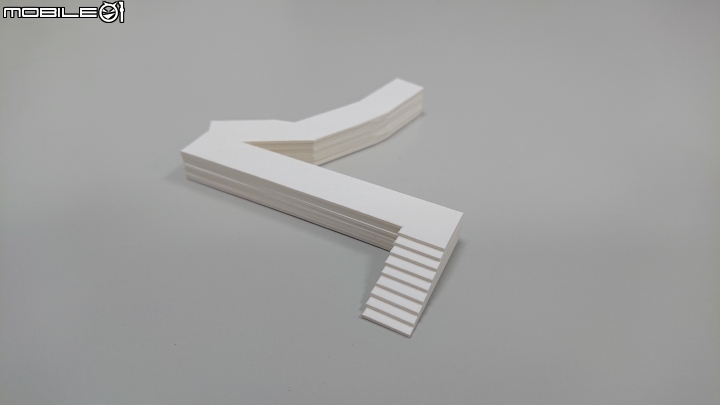

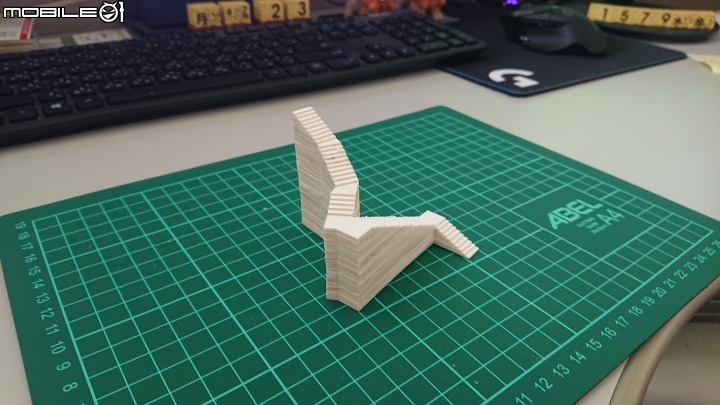

樓梯也是依樣畫葫蘆,將線條輪廓列印出來,然後貼在1mm厚的紙板上,照著線條切割,在一層層的疊起來。
(樓梯一階約15cm,依1/150換算為1mm)

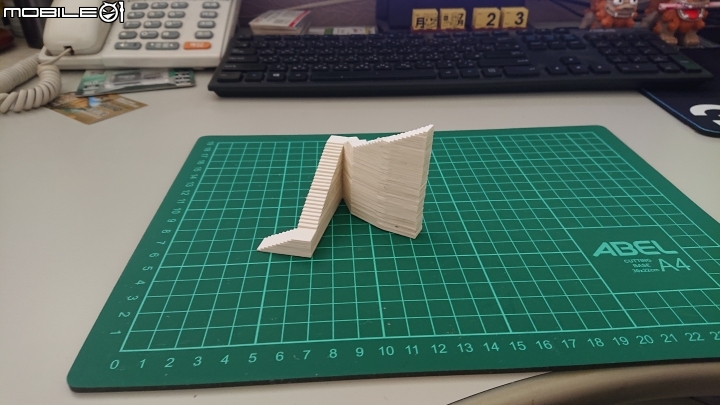

完成後的樓梯,一共有40階!

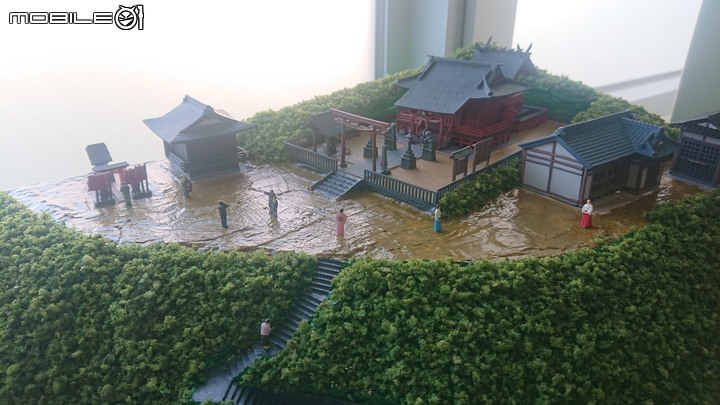

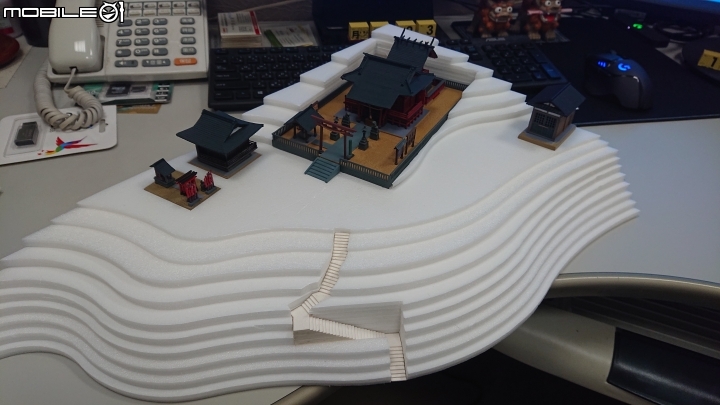

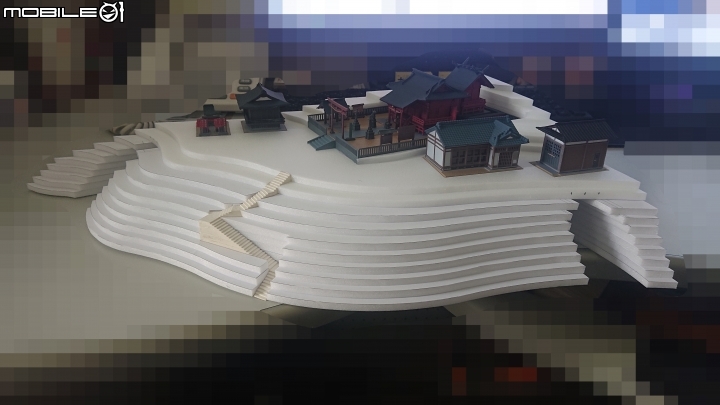

樓梯完成後,一樣測試裝上,順便把神社擺上去看看~~~
接著準備挖山洞了~~~

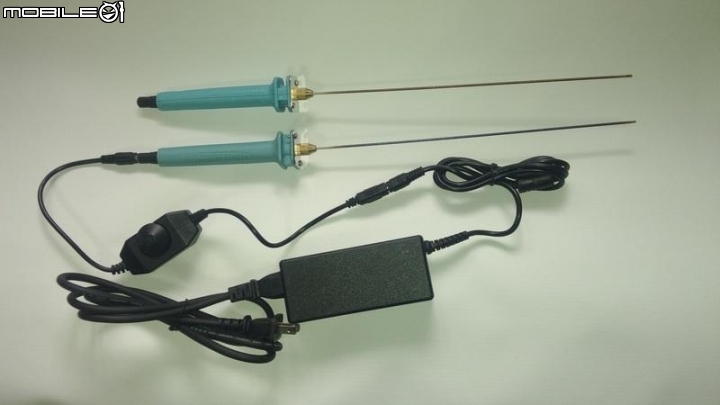

因為珍珠板跟保麗龍是一樣的材質,於是就想說用保麗龍切割器,於是上網買了保麗龍切割筆

想說就把他彎折成我要的圓形,沒想到那跟不知道什麼材質的金屬棒超硬,超難彎折的,就在我彎折的過程中,他斷了....

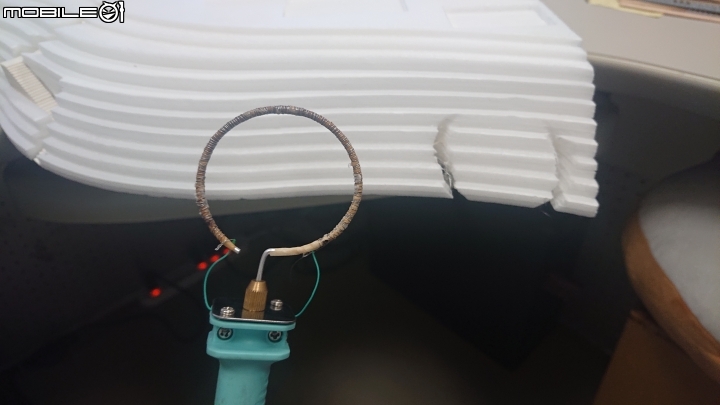

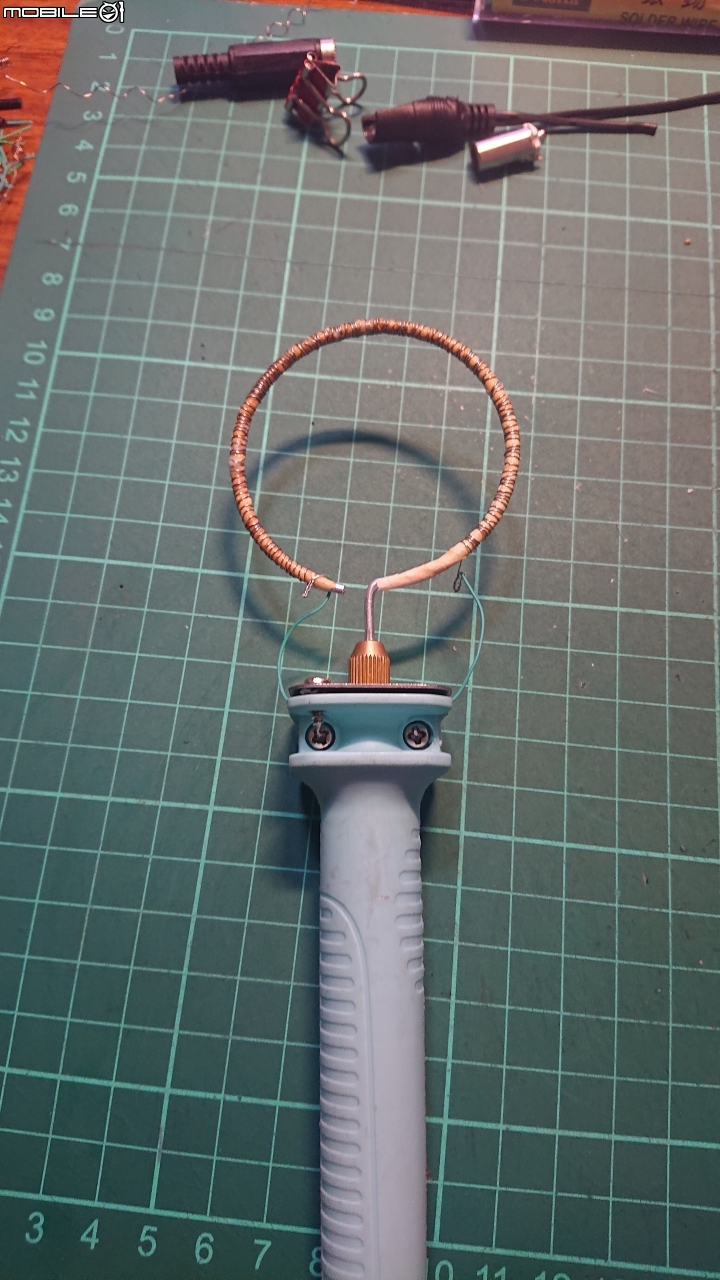

後來研究了一陣子,我想到用鋁線凹出我要的圓形,然後再鋁線的外面纏繞鎳鎘絲(發熱絲),於是自製的保麗龍切割器就誕生了!

可惜阿好景不長阿....因為是用鋁線凹出來的,鋁本身太輕,容易變形,山洞才切一點點,鋁線就變形了....

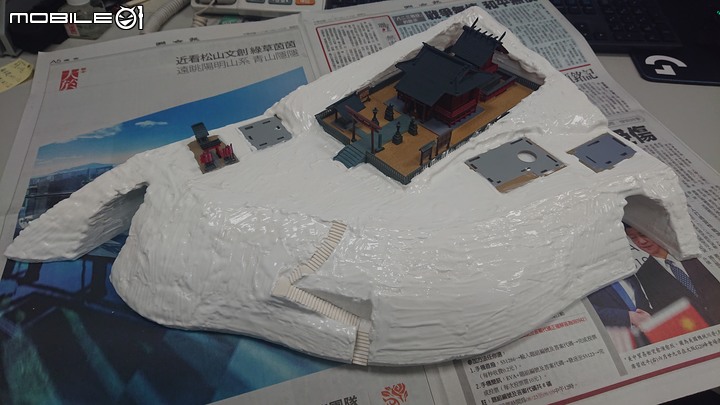

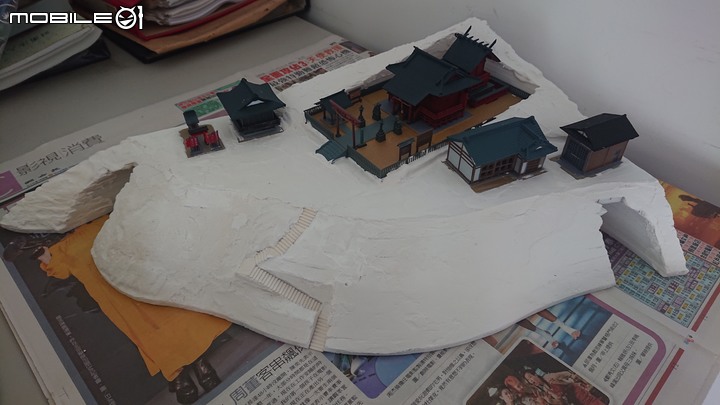

連帶的我的山坡也就這樣毀了....,只好再做一次山坡吧...

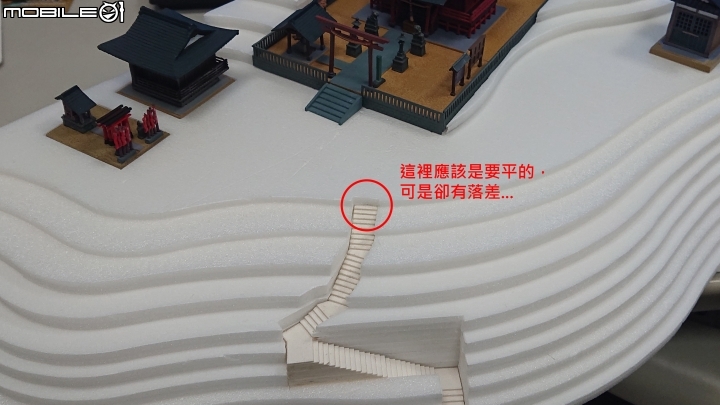

其實,再做好山坡後將樓梯安裝上去時,我就發現一個小問題,照CAD畫3D模擬時,應該40階的高度會跟山坡平台一樣高,可是現實上卻有落差,後來我想了想,應該是因為我是將二塊3mm的珍珠板合成一塊,在加上好幾層堆疊起來,中間黏固的白膠水厚度,影響了高差

於是,我在重新製作山坡時,直接選擇使用5mm的珍珠板,並且將山洞的位置預先切割好

重新做好山坡後,樓梯還是有落差,不過在拆掉幾階後就跟山坡高度剛好~~

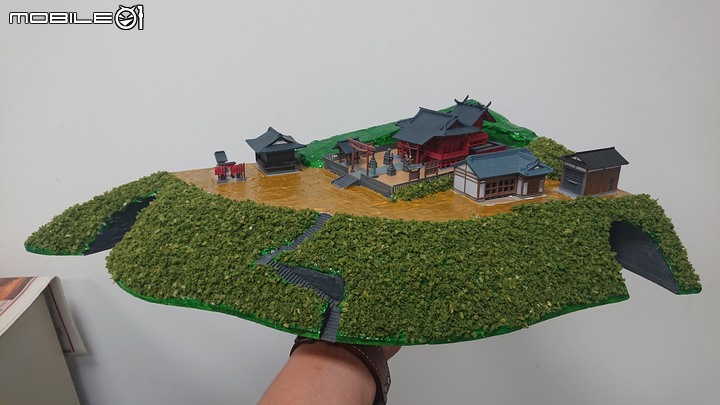

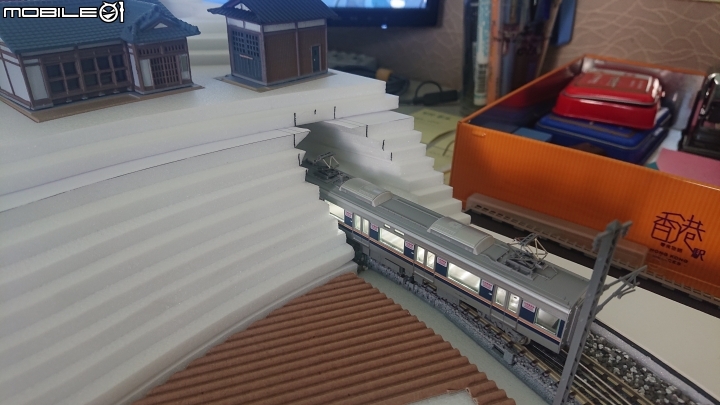

山坡做好了,山洞也挖好了,那就來測試看看車子升弓的時候過不過得去吧!

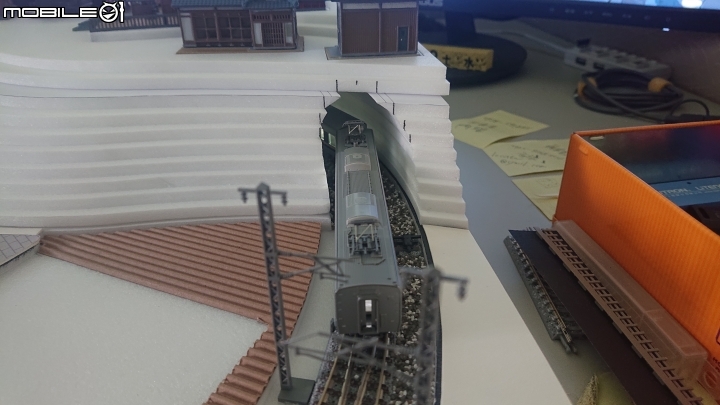

完美阿~~~~
山坡的製作先到這一個段落,因為後續需先將道渣都鋪設好,因此接著先介紹道路跟道渣
======================我是分隔線======================
其實,我這個場景在施工的時候我自己有點想到什麼就先做什麼,導致順序有點錯誤
我原本的想法順序是底板→軌道→道路→山坡→人行道及草坪→建築固定,可是因為材料尋找準備的關係...
計畫永遠趕不上變化,變化永遠趕不上一句話...
好啦,不廢話!
我這個場景可分成:
第一層→底板(3分合板+10mm珍珠板)
第二層→道路(6mm珍珠板)
第三層→人行道(1mm紙板)

第一層,剛剛已經介紹過了,接下來介紹第二層道路的作法
在做這個場景之前,我也爬過不少文,看過不少鐵模的製作照片及影片
發現很多人在平交道的部分都是採用凸起式的,於是就想說要嘗試平面式的,也就是軌道的頂部跟道路的路面是齊平的。

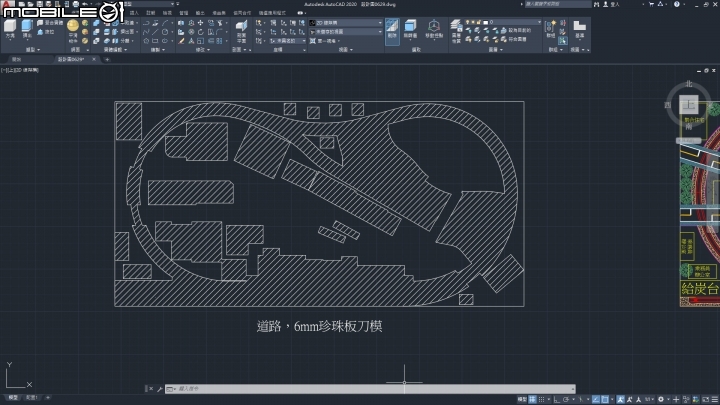

也就因為我打算做成平面式的,就需要先將軌道、建物、路型...等先割出來,所以一樣先用CAD畫好,在用大圖輸出的方式將線條輪廓印出來。因為TOMIX的軌道厚度為6mm,因此在這道路層的部分依然採用二塊3mm珍珠板合成1塊,順著線條輪廓切割。

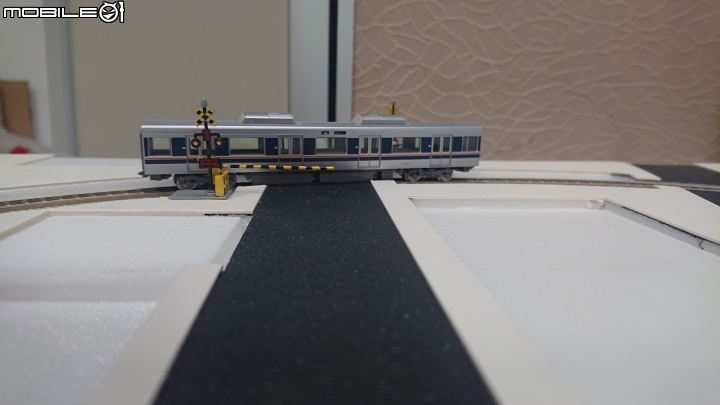

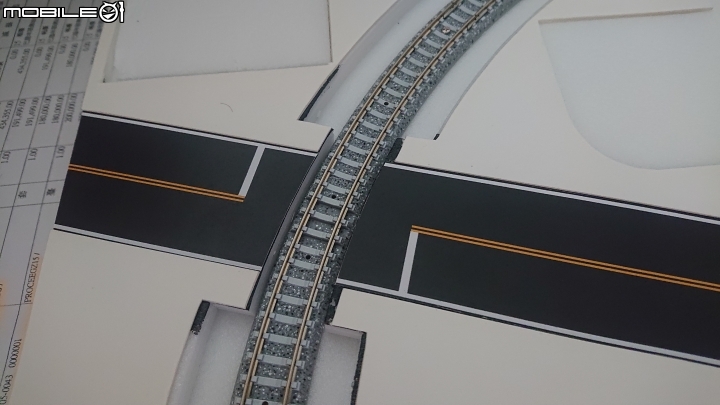

切割後的樣子,道路路型漸漸出來。

接著繼續將人行道的線條輪廓大圖輸出,準備切割。
現實中人行道與路面的高度差約為15cm,以1/150換算也就是1mm,因為珍珠板最薄只有2mm,所以在人行道的部分,採用1mm的牛奶版

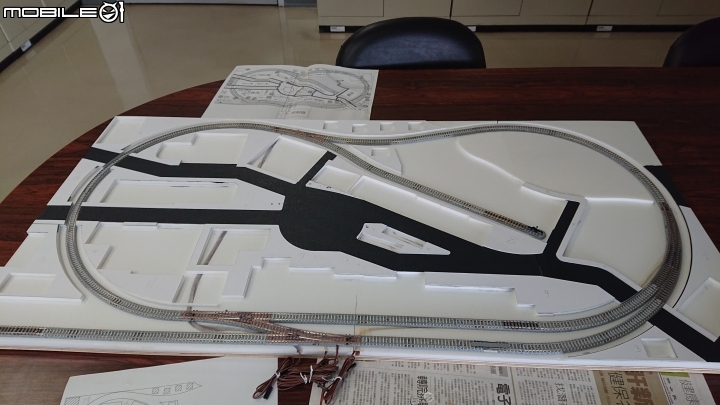

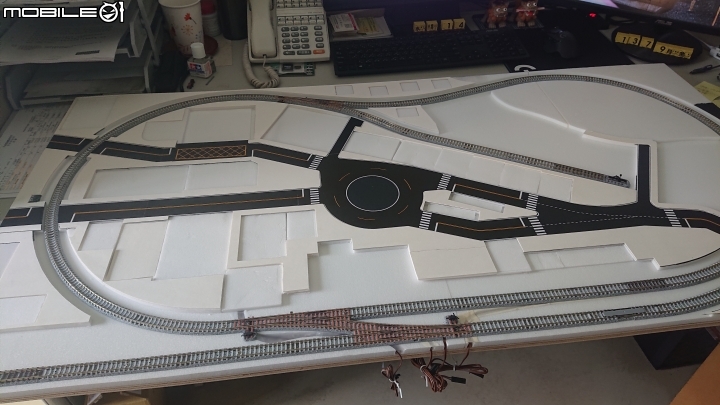

切割好後,擺上道路層,路形更加明顯了!

原本接下來的步驟,應該是將人行道層,要鋪設草坪的部分,先用草粉鋪撒完成,但因為那時候草粉還沒買好,加上自己忘了...,就糊裡糊塗的在塗好道路的黑漆後,就將人行道層給黏上去....

道路黑漆上色後,手癢就先拿了些建物擺上看看效果~~~
接著我開始著手弄平交道的柵欄

在弄平交道的時候,人行道層在車子通過時會去卡到,還稍微修了一下

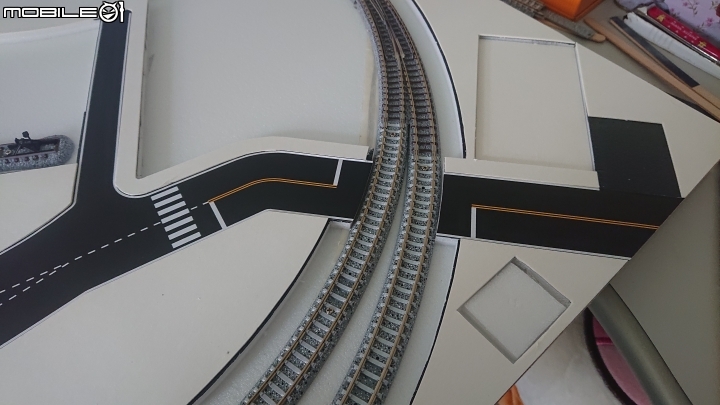

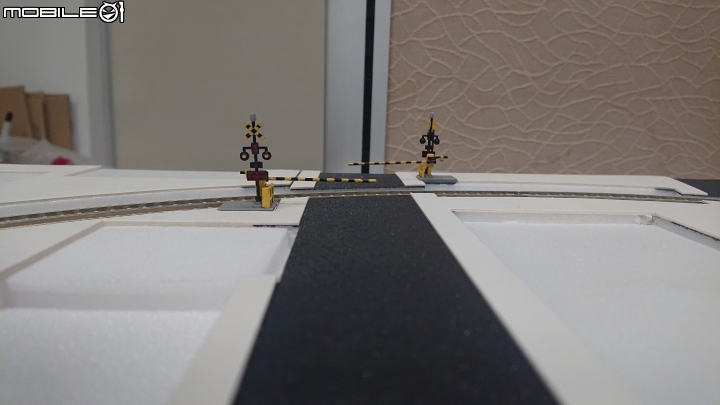

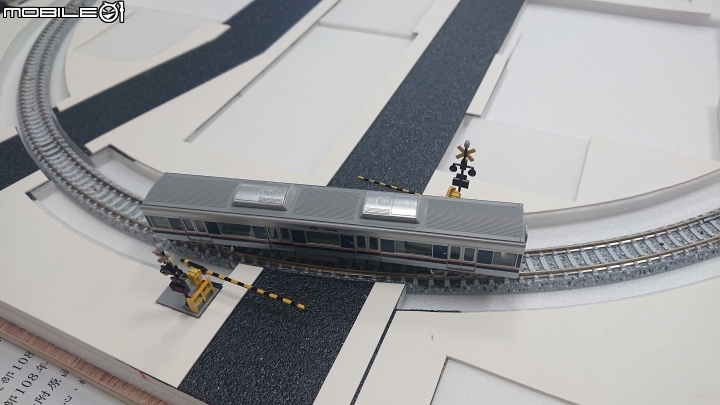

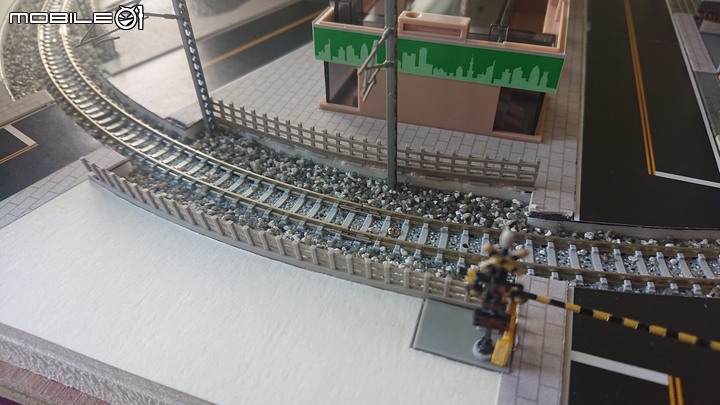

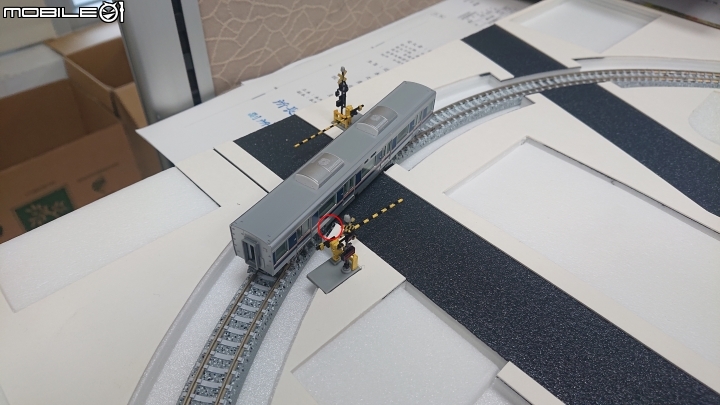

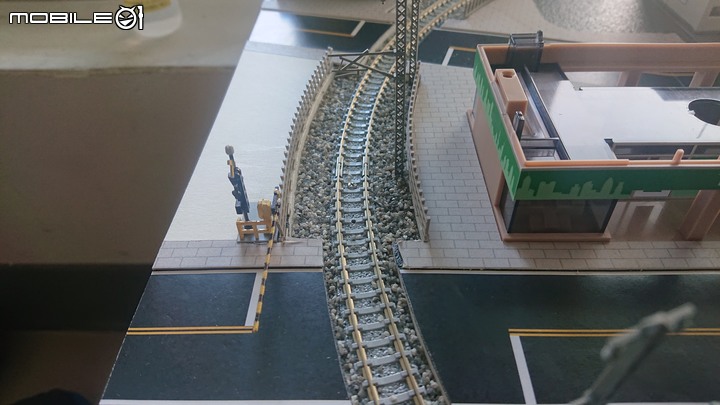

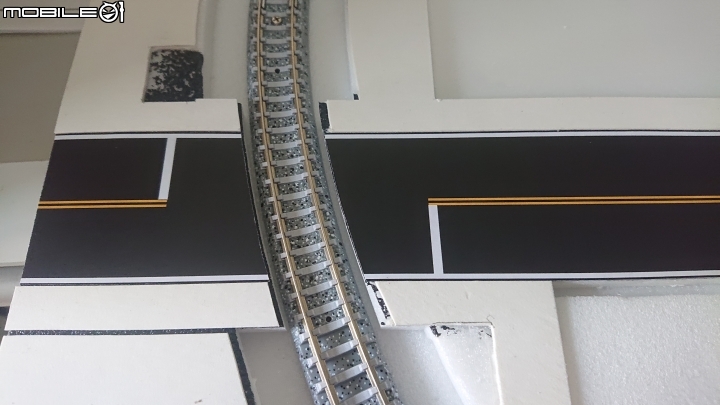

從平交道這邊就可以看到,採用平面式製作的成果,不用像凸面式的還要一塊斜板,汽車可以直接通過,不用爬坡下坡的~

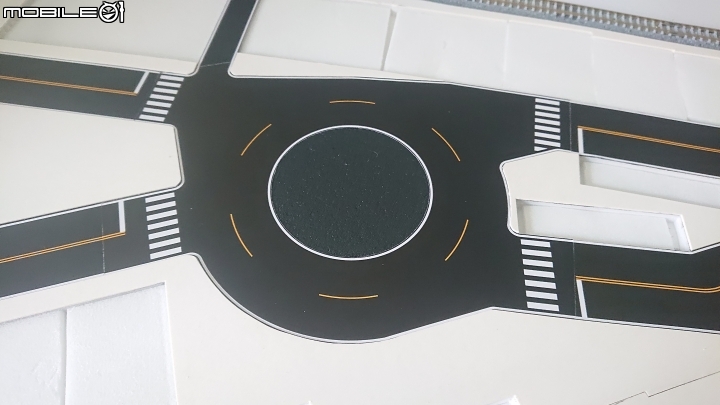

接下來,就要在道路上開始畫標線了~~~~

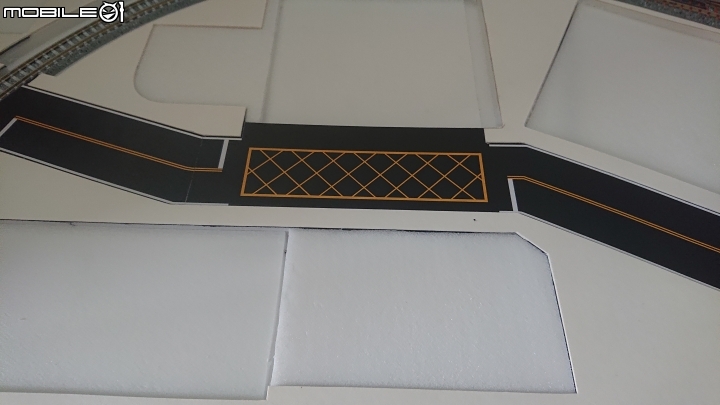

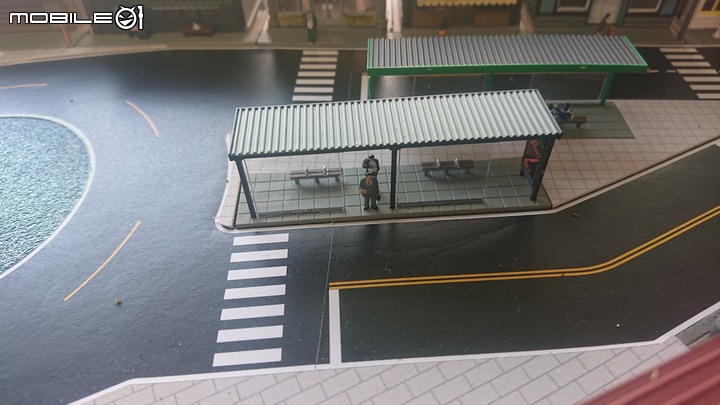

道路標線的部分,本來是想說列印後,將要上色的部分挖空,然後墊著上色,可是1/150的真的有點小,道路的標線大約都只有0.1mm左右,不像想像的那麼容易,所以後來直接採用列印方式輸出、切割,再黏貼上去。

後續人行道的舖面,我也是採用相同的方式處理。

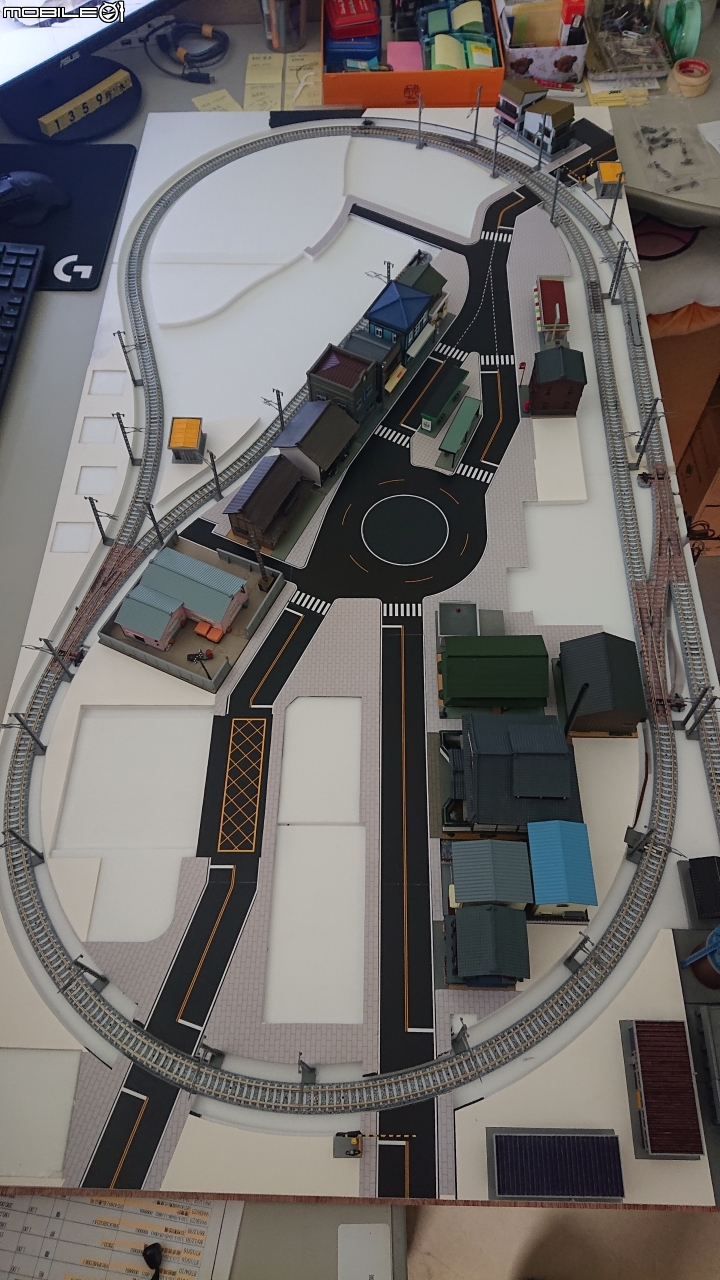

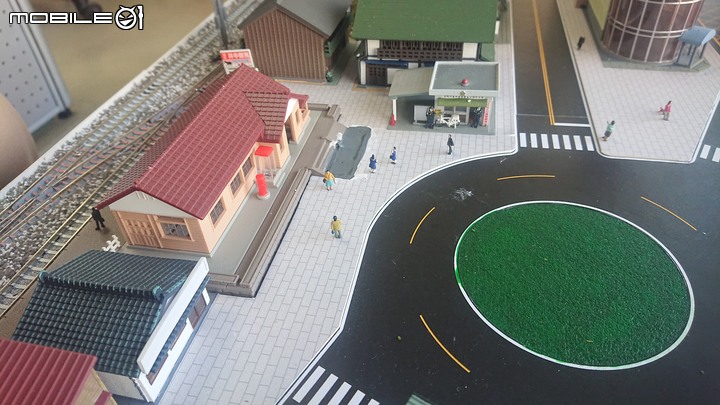

道路標線跟人行道舖面搞定後,就可以漸漸的將建物黏固上去拉
看到這照片,一定有人會問這是用什麼黏固的啊?為什麼不會掉下來?
我是用保麗龍膠,一開始黏好的時候也是平放的,放了一陣子,沒空間,所以才把場景立起來,其實我也很怕他會突然掉下來或是倒下來
建物黏了一些之後,我發現要先舖道渣,不然建物都黏好後,會有些地方不好撒碎石,於是我就開始動手準備舖碎石,在要舖之前還好有想到,不然我的電車線架就GG了~

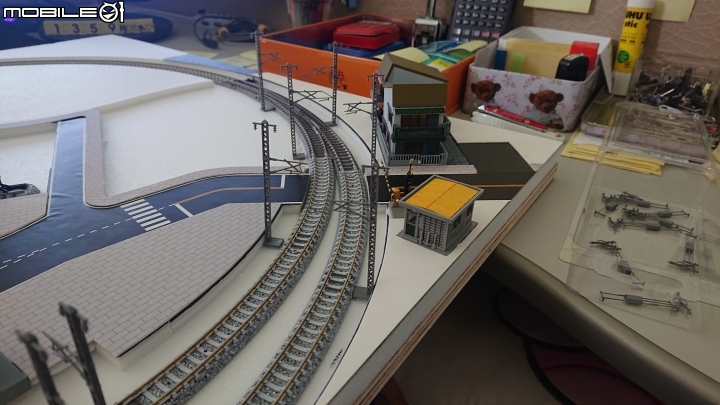

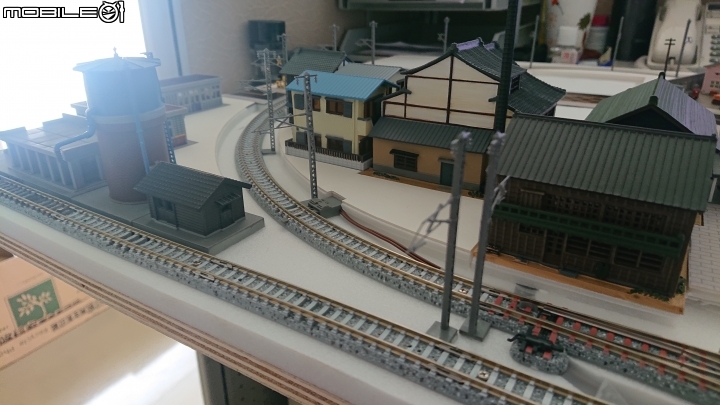

因為我底板有一層是珍珠板,所以電車線架,可以直接在珍珠板上戳洞並用保麗龍膠黏固,不用再用TOMIX原本的零件去跟軌道結合。

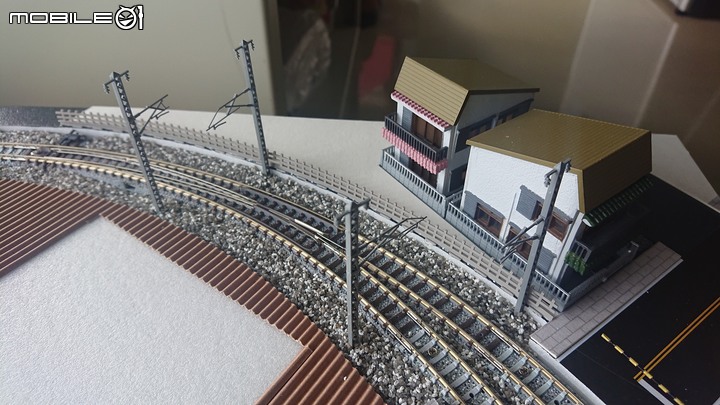

電車線架搞定後,就可以開始來舖道渣拉~~~~

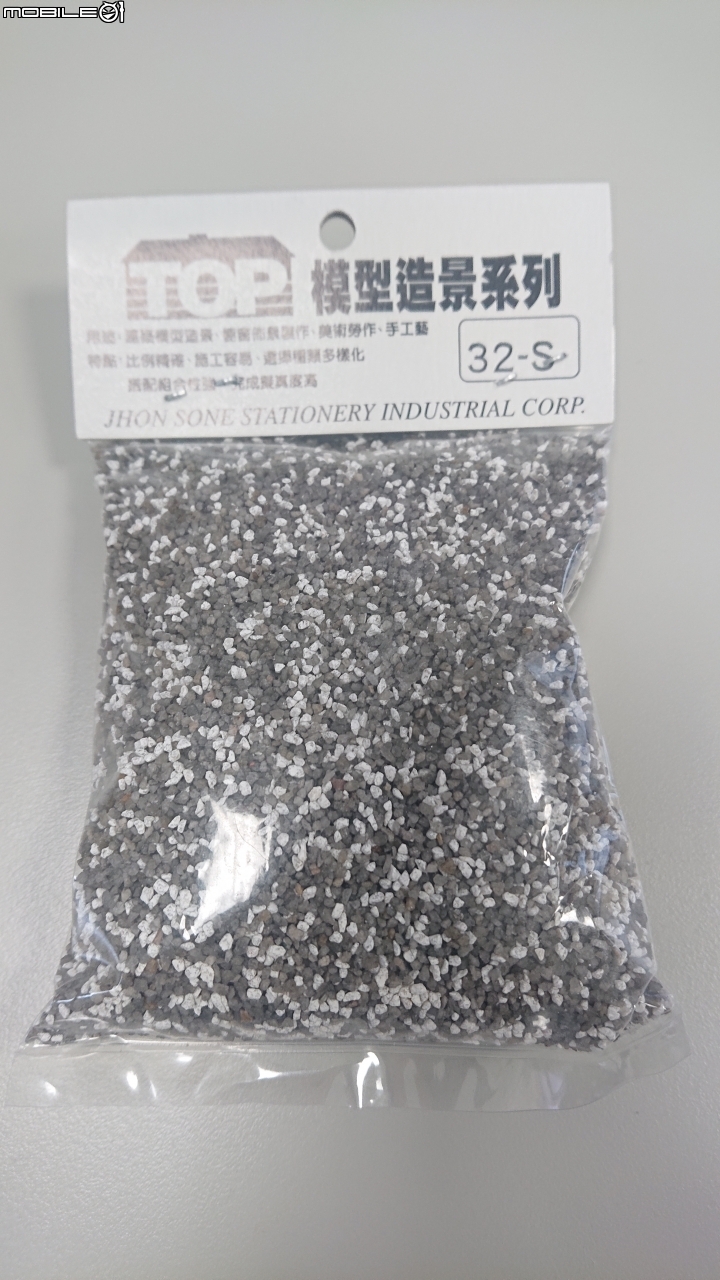

道渣的部分,網路上其實可以找到如果鋪設的製作方法,但比較傷腦筋的是,要去哪找那麼細小的碎石,因為我自己本身是念建築的,所以知道美術社有買一種建築模型用的碎石材料

這一包大約50~65元,可是量不多,無法大量鋪設

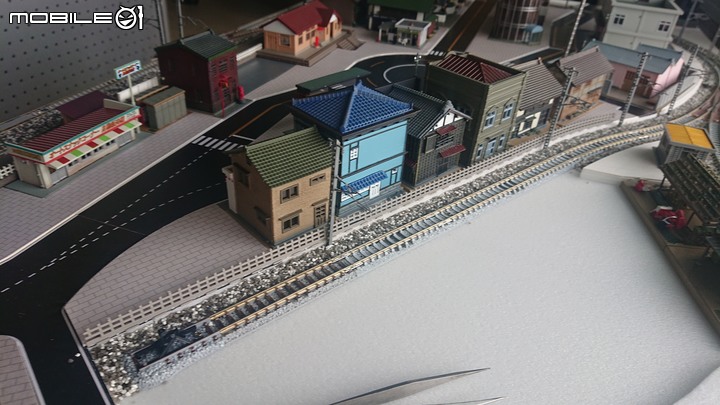

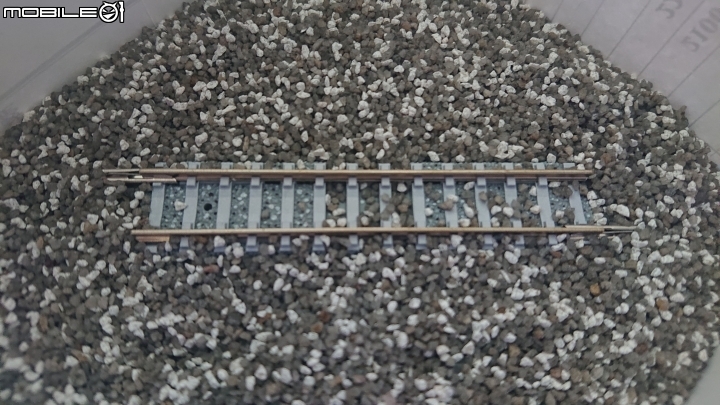

與TOMIX軌道結合的樣子,基本上這是我覺得比例最接近,而且顏色也最相近的一個材料
我鋪設的方式是這樣的:
1、先在底面用1:1的白膠打底
2、接著舖上第一層碎石
3、再用1:10~12的稀釋白膠水,將第一層碎石整平
4、接著上第二層碎石
5、再用1:10~12的稀釋白膠水,將第二層碎石整平
6、接著上第三層碎石
7、再用1:10~12的稀釋白膠水,將第三層碎石整平
8、整平後就讓他風乾
9、等風乾後,在表面再上一層約1:6~8的白膠水,做最後表面的收尾

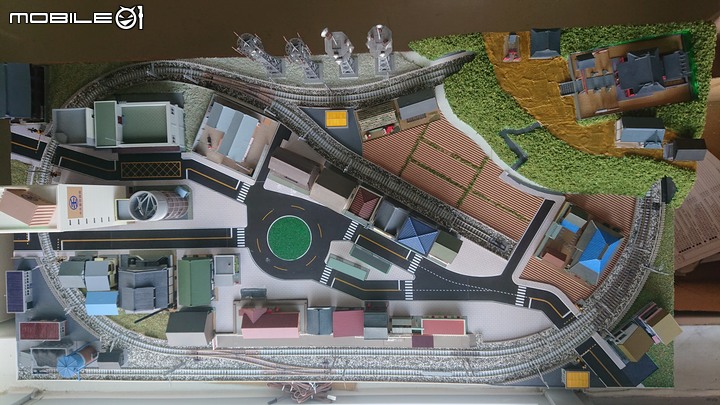

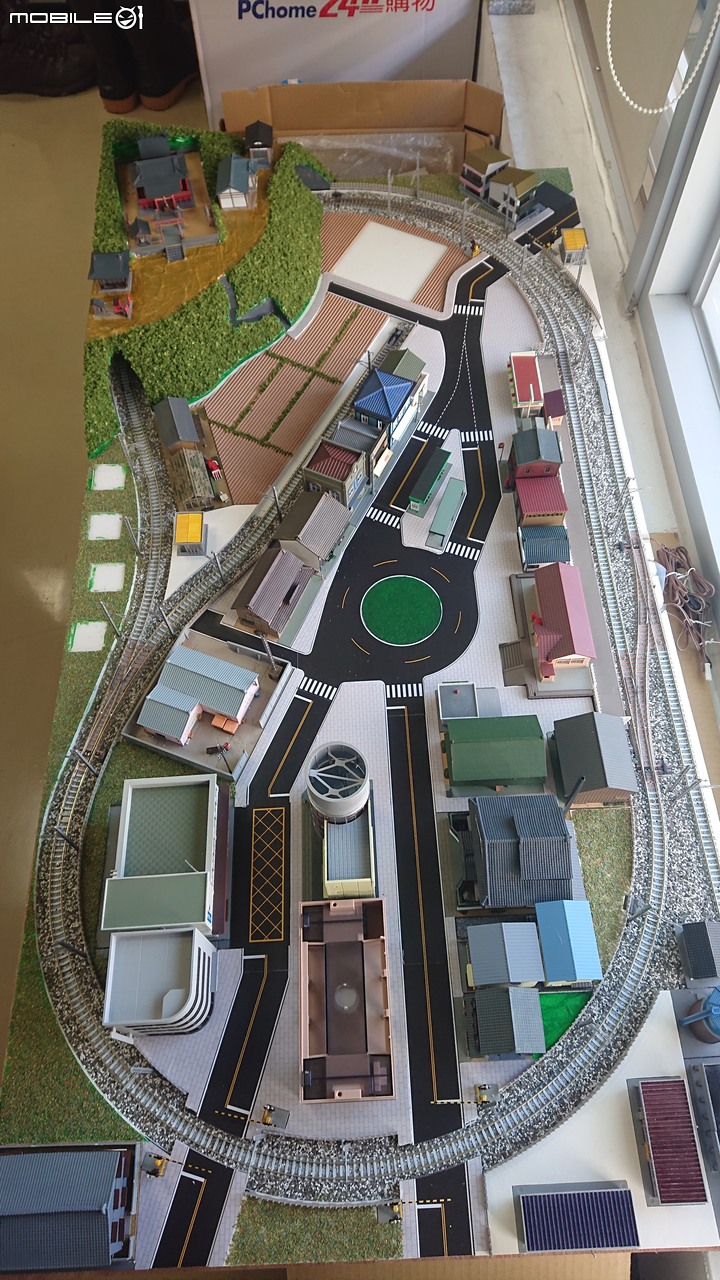

出來的效果大該就是如上圖所示
網路上有的作法是,軌道擺好,然後看要舖多厚將碎石鋪上去,然後直接用一次白膠水去固定,但我會分三層鋪設,主要是考量到以後在收納時,有可能會是站立起來,所以才想說把道渣弄牢固一點。

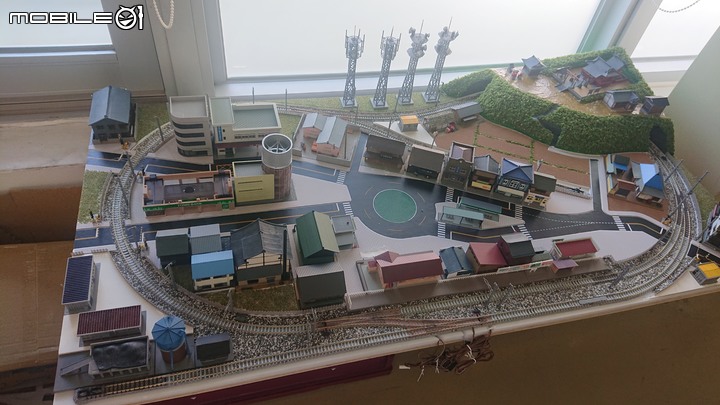

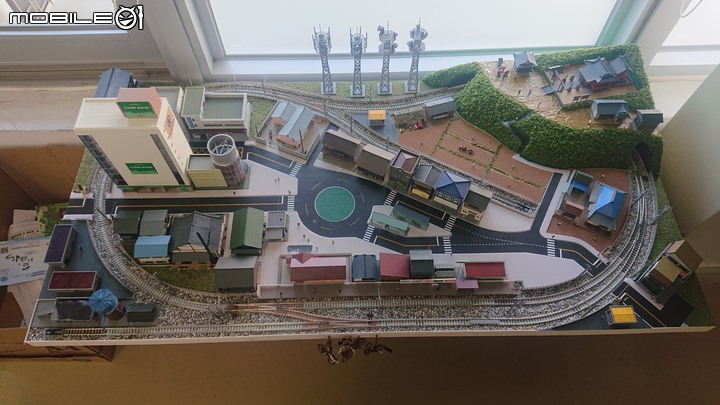

目前鋪設進度約90%左右

======================我是分隔線======================
=====================9月12日更新======================
趁著有空來更新一下製作的進度
上次說到鋪設道渣
在鋪道渣的時候發生了悲劇...

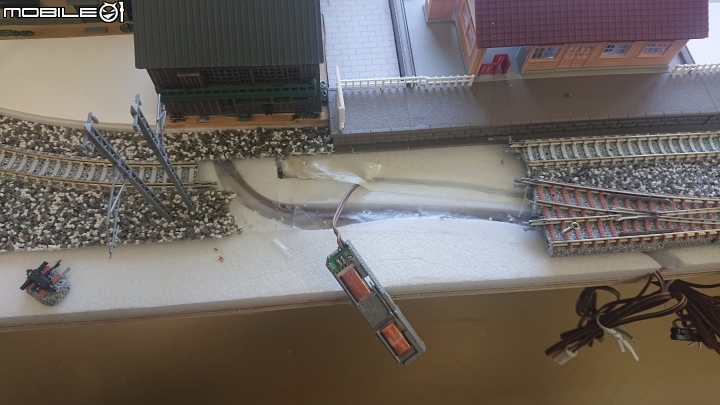

在上次發完文章的隔天,檢查各處的轉轍器,位於左下角的一個轉轍器竟然黏住了!!!

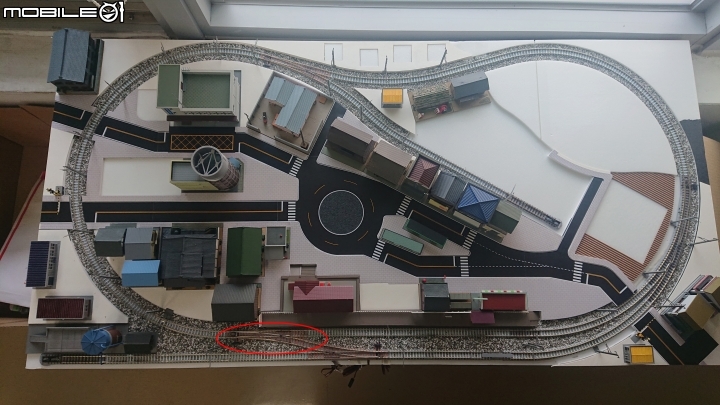

紅色圈圈處,因為旁邊的碎石道渣用白膠水黏住,不慎讓白膠水滲入轉轍器裡面...導致黏住...
當下我就只有一個字可以形容〝囧〞
後來我先是試著把它扒開,軌道的部分順利地讓我扒開,可是手動撥桿的部分也黏死...出了點力才扒開,接著立馬拿控制器操作看看,大悲劇...完全不會動...,連用手動撥桿也無法順立動作...

後來有車友教我水彩筆沾水試著軟化下層的白膠水,經處理後,只有手動撥桿恢復正常,電動控制還是不行...
後來想了想在邊邊,應該不難挖,於是就把它開挖起來

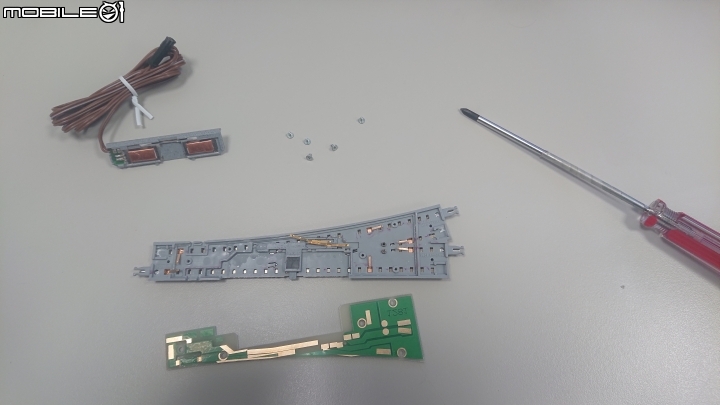

挖起來後將其拆開檢查....,但看來看去,也看不出來哪裡有問題...
後來車友建議我整隻拿去泡水,清洗後弄乾在試試,所以現在就讓他去泡水啦
還好我手上還有庫存的轉轍器,於是就先拿了一隻新的來替換

有了經驗後,這隻轉轍器上去後,重新再鋪道渣時就非常小心,避免再讓白膠水滲進去

這件事告訴我們,在製作道渣時真的要很小心,白膠水的量也要控制,如果真的不慎讓白膠水滲入,要及時挖起來處理,不要等乾了才要處理!

++++++++++++++++++++++未完待續+++++++++++++++++++++++
以上,就是小弟這個場景的啟發、規劃設計、施工的介紹,後續會持續更新製作進度與作法
