3D列印【Bazaj - Standard style】


3D列印【Bazaj - Standard style】
大家好,今天要跟大家分享的是【Bazaj - Standard style】。

3D列印【Bazaj - Standard style】
3D列印【Bazaj - Standard style】
3D列印【Bazaj - Standard style】
3D列印【Bazaj - Standard style】
3D列印【Bazaj - Standard style】

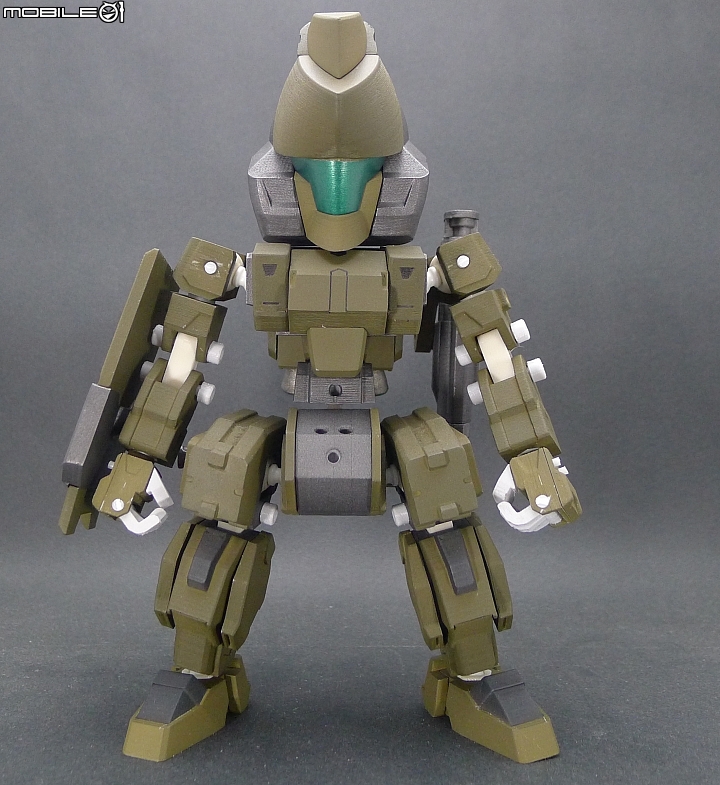

這個作品與先前一樣,是以Bazaj的本體為主,加上新裝甲的作品。原始的設定是類似初鋼或是吉姆那樣的機體,帶有基本的武裝,泛用性高的設定。因此在武裝方面只配備了一把中短程步槍、一把實體小刀,以及一面盾。

3D列印【Bazaj - Standard style】
這次跟先前作品比較大的不同點是在於腿部的裝甲,是將原始腿部整個包起來,腳掌也重新設計成類似鋼彈的腳掌。

3D列印【Bazaj - Standard style】

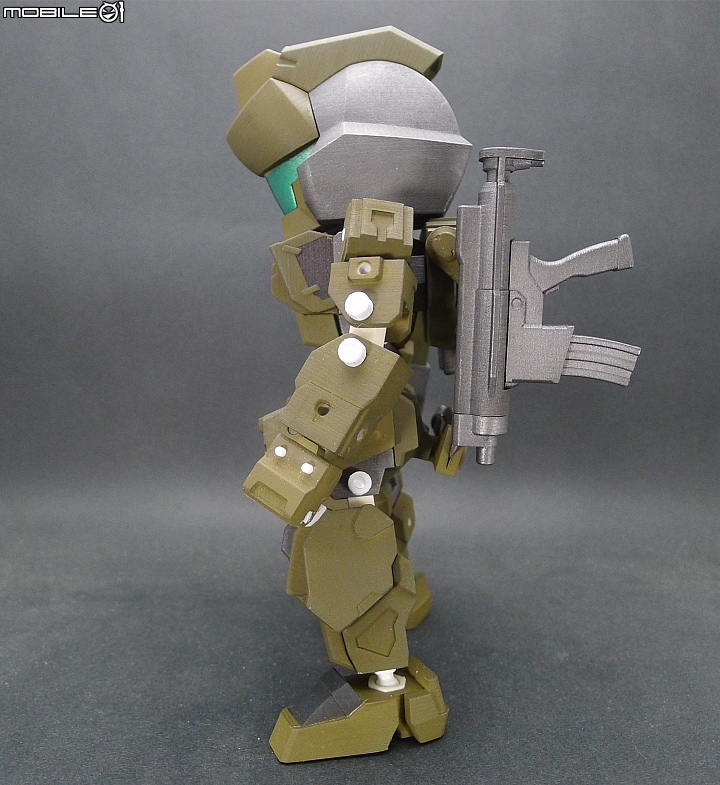

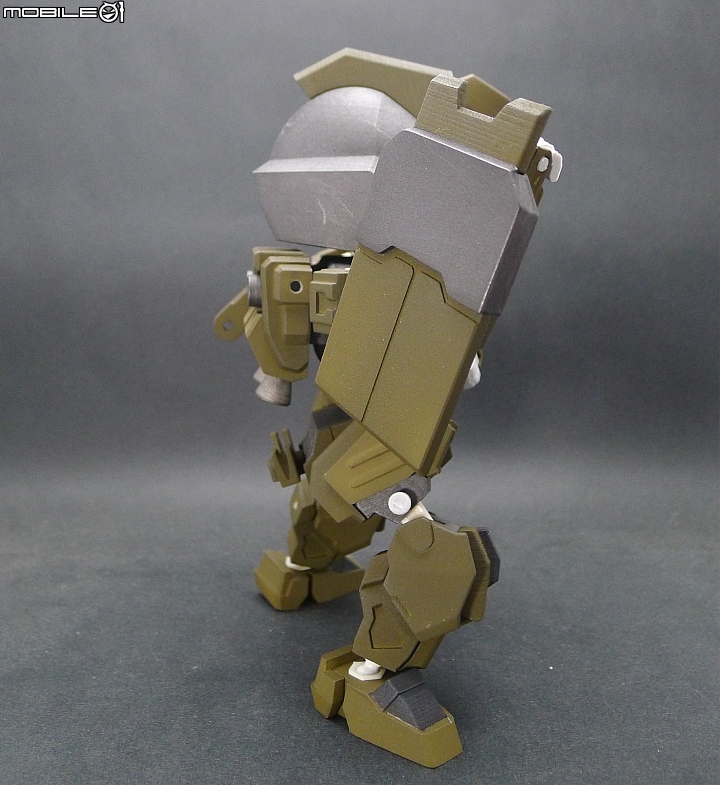

背包的設計借用了鋼彈裡面吉姆的背包,僅做了一些小部分修改。

3D列印【Bazaj - Standard style】
中短程步槍,當初設計的時候並沒有想到共用這件事,是某天在把玩原本的步槍時發現,只要將前端的頭部換掉,可以創造出另一把步槍,如果這款武器有開模的話這會是不錯的賣點。

3D列印【Bazaj - Standard style】
3D列印【Bazaj - Standard style】
3D列印【Bazaj - Standard style】

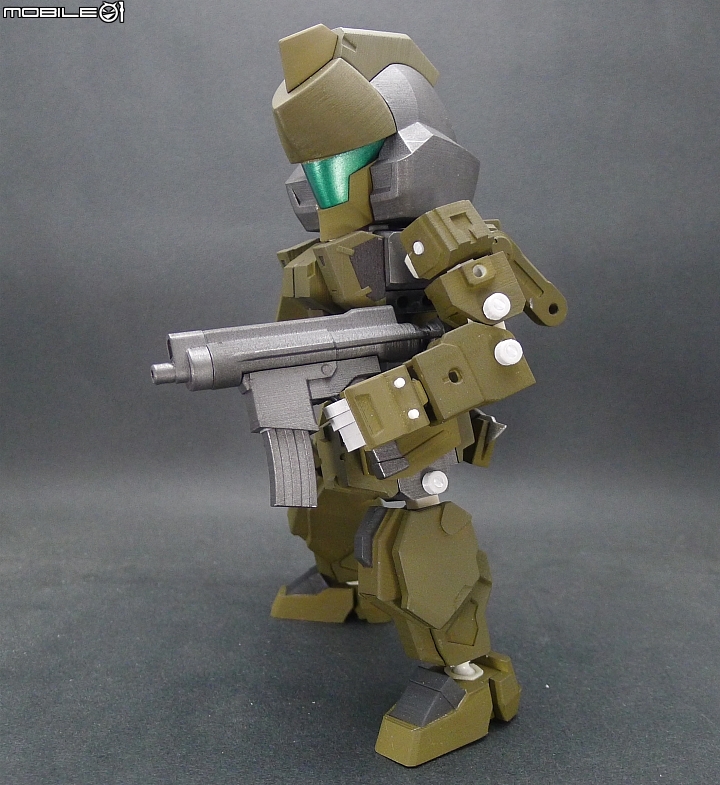

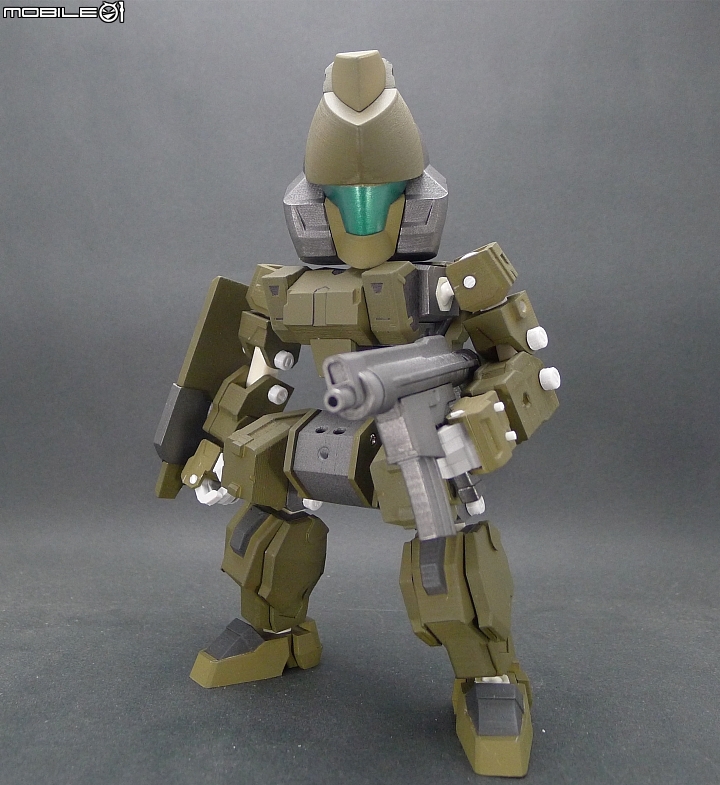

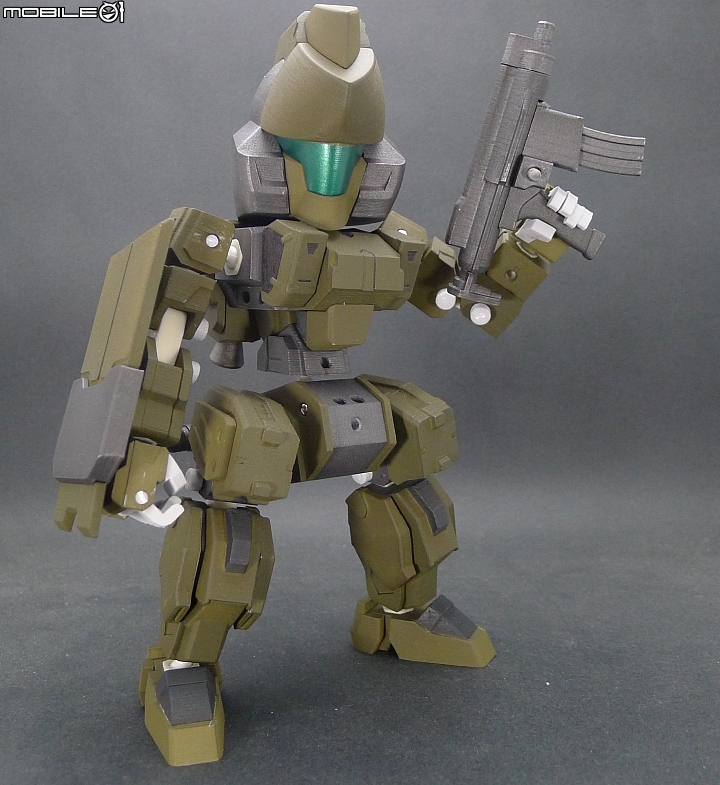

配槍姿勢;

3D列印【Bazaj - Standard style】
因為是從原本的步槍衍生出來的,同樣可以更換彈莢。

3D列印【Bazaj - Standard style】
3D列印【Bazaj - Standard style】
3D列印【Bazaj - Standard style】

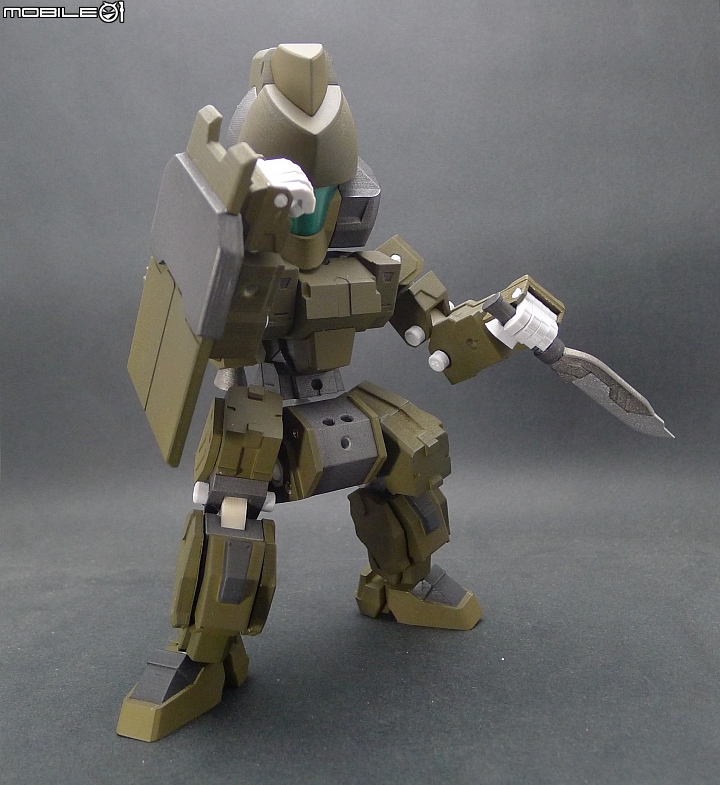

另一把武器:實體小刀。設定上是超音波震動刀 (請不要跟xx刮鬍刀聯想在一起...=="),藉由刀刃快速的震動增加切割能力。

3D列印【Bazaj - Standard style】
3D列印【Bazaj - Standard style】
3D列印【Bazaj - Standard style】

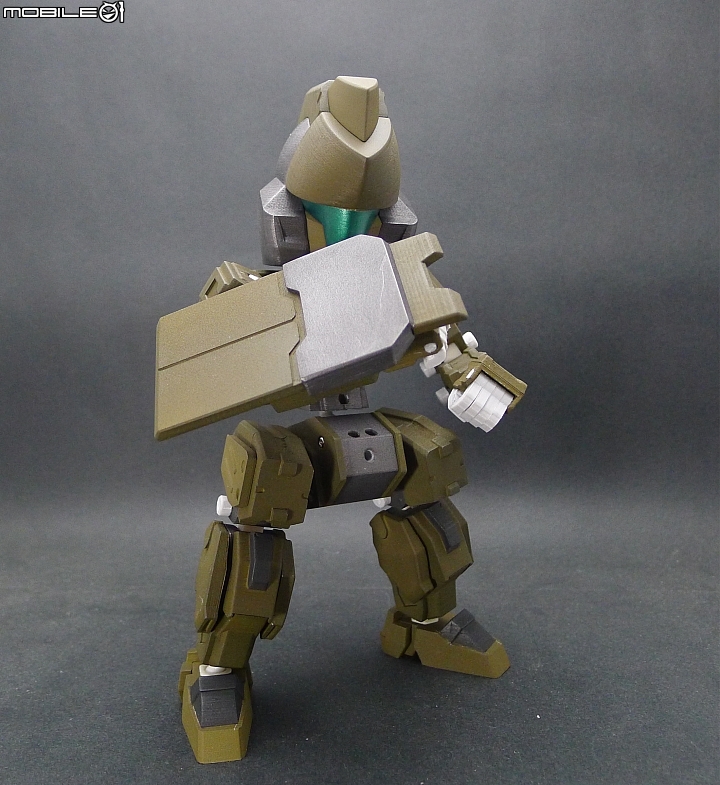

盾的部分,不僅可以作為防禦用途,也可以作為打擊武裝,跟MH裡面的單手劍一樣,可以使出盾擊~~

3D列印【Bazaj - Standard style】
3D列印【Bazaj - Standard style】
3D列印【Bazaj - Standard style】
3D列印【Bazaj - Standard style】
因為這次嘗試了將整個腿部用裝甲包裝起來的方式,所以可動度降低了不少,不過這也是一次很好的經驗,下次設計相同類型的機體時就可以注意可動性這件事情。在電腦上看還不覺得,但是組裝起來之後才發現,這款作品好像有點類似【裝甲騎兵】的機體??!!

3D列印【Bazaj - Standard style】

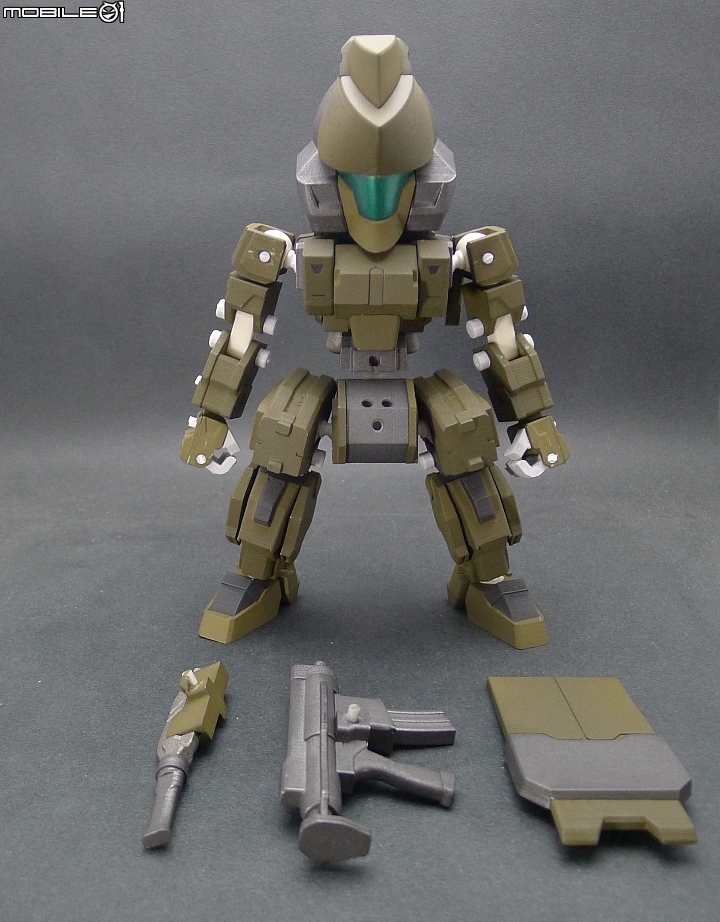

武裝一覽:實體小刀、中短程步槍、盾。

3D列印【Bazaj - Standard style】

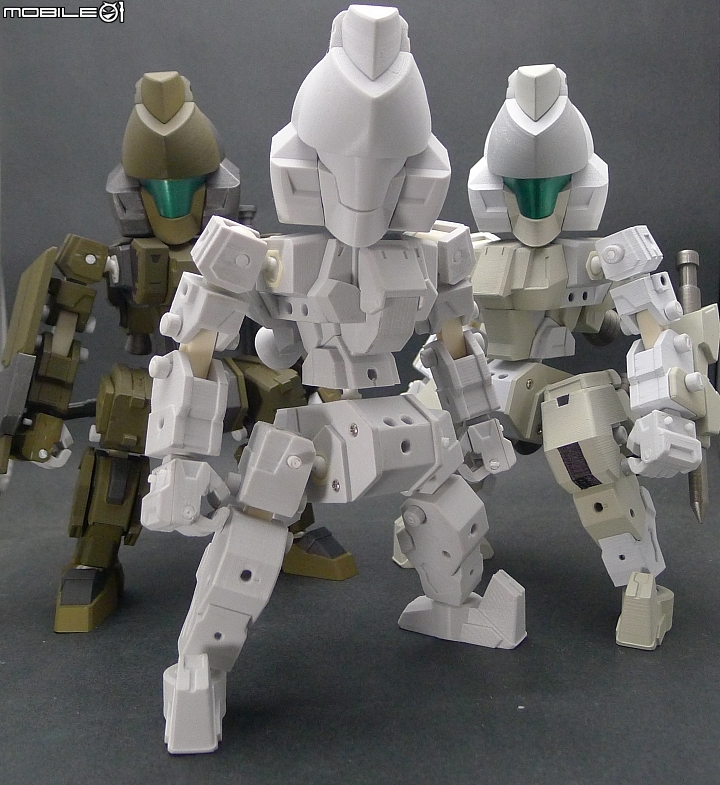

與先前的作品合照,中間的是Bazaj、左邊是這次發表的Standard style、右邊的是Combat style。

3D列印【Bazaj - Standard style】

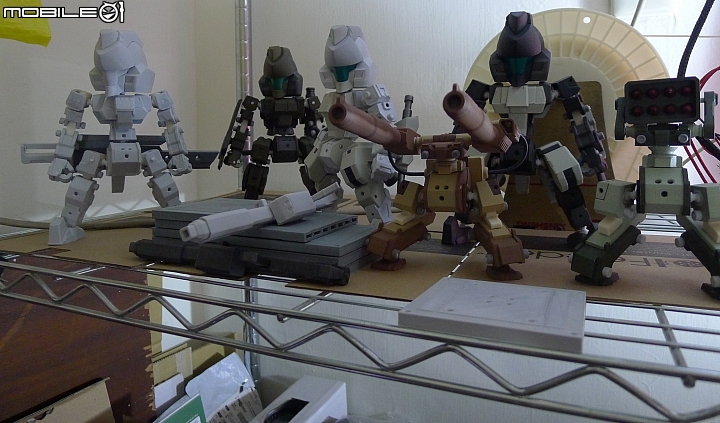

停機坪,改天來做個格納庫好了~~

以上就是這次跟大家分享的作品,謝謝收看!!!
2016-10-31 9:14 發佈
arieslyu wrote:
大家好,今天要跟大...(恕刪)



這種手作分享文章我很關注
但是可以提供一些資訊嗎
使用3D列印機品牌型號
使用材質
使用軟體
3D圖檔來源
這樣會吸引更多網友入手
大大想請教一下你設計時是用什麼3D建模軟體?

看了你好幾代的作品都很有意思,也想嘗試設計較複雜的組合構件。
目前我是用免費的123D Design建模,設計單一不可動零件是夠用,
但是想作多零件可動組合模型就不知道怎麼下手。

主要是各零件設計好想在軟體中作組合看看全貌的話,
需要花不少時間去對齊各零件間的3D相對位置。
若有部分零件修改尺寸或設計,需要把周邊零件拖離,
好檢視要修改的零件,修改完又要逐一拖曳調整各零件的相對位置。

是否只有像solidworks這種專業軟體才能方便作組合式機構件的設計?
想參考一下大大怎麼處理各零件在繪圖軟體中組合的方式。

casio2800 wrote:
這種手作分享文章我很...(恕刪)

Casio大你好,我用的是這家的3d列印機:【http://www.youking.org/page218】,
如果您有興趣我可以把它們的聯繫方式私訊給您參考;
這款作品的列印材料是PLA,3D部分是用SOLIDWORKS建的,
這次的作品除了背包是參考吉姆的背包畫的之外,其餘都是我自行設計,
謝謝您的建議,我會好好參考的~

k62000 wrote:
大大想請教一下你設計...(恕刪)

K大你好,我用的是SOLIDWORKS建的,123D DESIGN我也試過,不過對於習慣SOLIDWORKS功能的我來說,使用上比較不順手,
不過我這邊可以推薦你另外一套免費軟體:【on shape】,這套軟體跟solidworks的相似程度大約有70-80%,我覺得算是功能很強的建模軟體,只是它是一套需要用瀏覽器繪圖的cad,所以他強調的是免安裝,而且檔案畫好之後都是儲存在雲端,不會佔到電腦的空間,唯一的缺點就是必需要有網路的地方才能作業;剛你提到的組合件,同樣在【on shape】裡面也有這項功能,我想應該可以解決你剛所說需要把零件位置移開再搬回原位的困擾,提供給你參考看看~~
我是看製造業很多組合件都是用solidworks繪圖,
沒想到arieslyu大真的是用solidworks設計的。
不過我只是業餘玩樂,本行也與此無關,
solidworks驚人的價格玩不起也不敢用有風險的謎版。

謝謝你介紹【on shape】,之前找其他3D建模軟體時沒注意到這套有組合功能,
剛剛去它的網站看有提供免費個人帳號,很適合我這種業餘玩家。
我第一套上手的3D建模tinkercad也是瀏覽器繪圖,tinkercad被AutoCAD買下後,
看到AutoCAD推出的123D Design簡單易學功能也不錯就轉換過去了。

我註冊了Onshape帳號,竟然有熟悉的繁體中文介面!
功能比123D Design強大很多,也看到Assembly頁面了,
這應該能解決我想設計組合件的問題。
要花點時間來學習它的操作邏輯與介面了。
我對這項技術很敢興趣
是因為深度了解工業4.0對未來的發展與影響
所以在宅經濟與人工 手作 創意 之下
這是我們這種非資本家 非經濟大國的一項曙光
要一窺門徑網友的可以先參考已下網站公開下載PDF
http://www.opentech.tw/pages/downloads/
「3D列印技術–初學入門指南」
打一下基礎
就知道平常在家可以DIY
置於軟體與公開分享資源(3D圖檔)
就要靠其他專家達人貢獻了

arieslyu wrote:
K大你好,我用的是SOLIDWORKS建的,123D DESIGN我也試過,不過對於習慣SOLIDWORKS功能的我來說,使用上比較不順手,
不過我這邊可以推薦你另外一套免費軟體:【on shape】,這套軟體跟solidworks的相似程度大約有70-80%,我覺得算是功能很強的建模軟體,只是它是一套需要用瀏覽器繪圖的cad,所以他強調的是免安裝,而且檔案畫好之後都是儲存在雲端,不會佔到電腦的空間,唯一的缺點就是必需要有網路的地方才能作業;剛你提到的組合件,同樣在【on shape】裡面也有這項功能,我想應該可以解決你剛所說需要把零件位置移開再搬回原位的困擾,提供給你參考看看~~


我也推OnShape, 功能沒話說, 繁體中文化. 台灣有員工, 因為我回報了一個bug,
他們員工還寫mail來問我有沒有什麼地方需要改進的.

小弟算是Cad白癡, 對這類參數建模的軟體沒接觸過, 試了幾套總覺得不順手.
OnShape 看了幾部教學, 突然就開竅了!

說真的沒有不試試的理由.
與失敗為伍者,天天靠盃都是別人的錯。 與成功為伍者,天天跟失敗切磋直到不再出錯。

bluesystem wrote:
我也推OnShape...(恕刪)

Onshape的功能跟現有的免費3d軟體比較起來,功能算是滿齊全的,不過它的曲面功能似乎就沒有那麼齊全,之前我問過onshape的銷售人員,它們的回覆是說預計會在今年12月之前會將曲面功能(ex.3D草圖、邊界曲面、填補曲面、偏移曲面、縫織曲面、延伸、修剪曲面等等)更新到程式上,如果到時都更新上去的話,我想它的功能已經可以媲美專業的繪圖軟體了。

另外剛得到消息,onsahpe現在推出【21天專業版免費試用】,同時取消了免費版用戶的私人文件編輯功能,12/15以後,免費版用戶只能編輯公用零件,而且專業版月費也從原本100USD(約3200NTD)變成125USD(約4000NTD),提供給各位參考。
能請問你的顏色是上色的還是用了多種的線材呢????
謝謝
