四軸飛行器請益

各位好

我是一位大學生,最近學校的實作課程題目為製作一台四軸飛行器,目標是能載重200g的東西並卸載它,且續航力大約15分鐘左右。
因為學校給的預算有限(只有8000元),但我們對於此方面又是菜到不行的新手,為避免過度浪費金錢,所以想上來請教一些問題。

以下是我查了不少資料後,基本的配置結果,想請前輩們幫忙看看這樣的配置有否問題。

1. 馬達 XXD A2212 930KV *4
2. 電變 好盈30A *4
3. 電池 Desire Power V8 11.1V 5200mAh 35C-70C (預設2顆,想請問只買1顆的話可行嗎?或者不需要到5200mah這麼高)
4. 螺旋槳 乾豐仿APC高效率電動螺旋槳10X5E
5. 遙控器與接收器 Devo7+rx701

這些東西加起來大約就快花了7000元。

機架的部份因為要求自行加工,所以不能買現成的機架,目前我們打算利用碳纖維管製作。
飛控的部份還在研究中。

想請問依以上的配置,是否會有什麼樣的問題(或根本飛不起來等等)。

另外,馬達的部份使用新西達牌雖比較便宜,但聽說品質不太好,目前有考慮換成Tarot 2814/700KV 多軸無刷馬達,想請問一下各位覺得有更換成後者的必要嗎?

可能問的有點直白,還請大家包涵。
謝謝大家賜予寶貴的意見。
2016-09-18 19:42 發佈
文章關鍵字 飛行器
您po的預算好像還沒加上飛控板喔!!

另外8000塊的預算取決於講師要求4軸飛行器的穩定性,

穩定性不太要求,但要15分鐘的飛行時間,8000元是有餘的。
有要求穩定性,但要15分鐘的飛行時間,8000元似乎是不夠的。

1. 建議不要用碳纖機身,用玻纖的,比較輕,也比較便宜。
2. 電池可以的話,可用18650來替代鋰電池,
18650蓄電容量大,價格也便宜,又沒有電量效應問題,
不過小弟還沒學到如何自製,可能有請高手賜教了。
3. 飛控板有好有壞,有便宜有貴的,
當然穩定度天差地遠,CC3D/F3大概是初學者必買的飛控板,400~800即可入手,
不過光調參調到瘋。
4. 2212的motor+3s 5200mah x 2,要飛15分,是有點吃力的。


要有長續航力,小弟的作法是:
先完成機架,配置線路(含飛控),裝上載重設備,決定電池,以上設備秤重(需預留馬達x4+電變重量),
總重/4=馬達單顆規格=槳的配合,最後再加上電變規格。



以上,FYI.
pelin0817 wrote:
各位好我是一位大學...(恕刪)
淘寶有賣整組的....
有一些還有含控...不知道能不能進來,不能進來就在台灣買...
電池無法進台灣,所以電池台灣買就好了...

想省錢可以去 RCTW 買二手的...
自組機從p3出來之後整個大退潮,現在很少人在自組了,有些人機子太多沒地方放就隨便賣了...



下面連結這架好像是APM的,01板上有遠大航模發表的教學,可以參考看看...搜尋 『你也能看見』
https://world.taobao.com/item/526476987665.htm?spm=a312a.7700714.0.0.G3ih2e#detail
謝謝兩位的幫忙,穩定性的部份因還要卸載物品,算是有一定程度的要求。

kaku.kaku 前輩說2212的motor +3s 5200mah x2 飛15鐘會有點吃力,那請問換成 Tarot 2814/700KV 會比較好嗎?(對於各馬達的區別其實我還不太懂)

至於前輩提到的飛控版CC3D/F3,我會再上網找找,另外您所提到的作法,我會列入參考和組員討論,感謝您的提供。

Nalu.Yang 前輩所提到的RCTV,我會去看看的,至於淘寶的部份,因為開不了統編無法申請經費,暫時應不會透過這個管道,還是感謝您的提供。




有到掏寶幫你查了一下,
Tarot的馬達2814給的參數表資訊太少,
僅標示最大油門耗電17.1A,
無法得知其他油門數據,
不過它的槳配置建議在11~12寸,
你的10寸槳配置,也會造成續航力的多寡,

建議還是將所有裝備完成後,再決定馬達與槳的規格,
才不會走冤枉路喔!!!
機架最好使用對角線580以上的....
450的最大只能使用到10吋槳...

載重力的算法很簡單...
最好選用3s~6s的電變(有未來性),只是玩玩而已(3s的應該夠用)

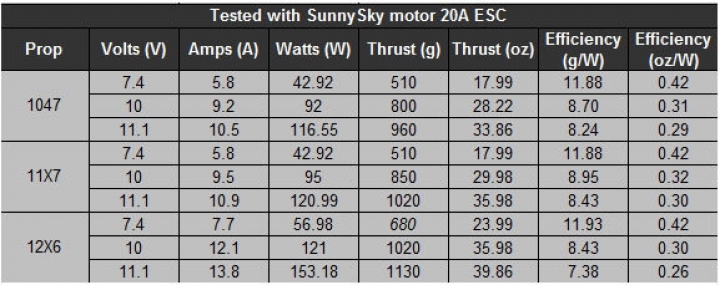

看馬達的資料表...
prop槳的尺寸
volts電壓(11.1就是3s,1s的電壓是3.7)
Thrust(g)全油門所提供的拉力
假設4顆馬達,所提供的拉力為3840g,那麼安全起飛的重量要除上2,所以你的機身重量最多要維持在1920以下會比較穩定安全...
正常來說一台450 3s的機子重量大約1.2~1.5kg之間,有FPV的大約在1.7kg
