[分享]高難度遙控飛機製作PART1～美國海軍藍天使

在資訊發達的今日，透過網際網路，市面上要找到美國海軍藍天使特技小組的相關產品應該不難，小至別針胸章，大至飛行頭盔飛行衣，應該都不難穫得。有錢有閒的，甚至可以來一趟美國之旅，親眼目睹一下藍天使特技飛行的英姿。

一般看到的大多是塑膠的小模型或金屬製的小飛機，雖然像真漂亮，但終究不能飛上天際，要能欣賞又能飛上天的，除了他們使用的真正噴射戰鬥機外，遙控飛機或許是不錯的選擇。

此次參考的機型和圖裝是藍天使於1974-1986年所使用A-4 Skyhawk戰機，模型購得前，上網找了一些照片，以便後續塗裝參考使用，現今網路真發達，要什麼就有什麼。

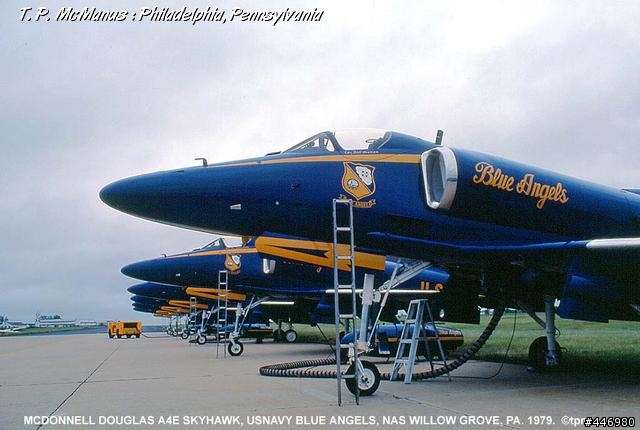

資料的收集1

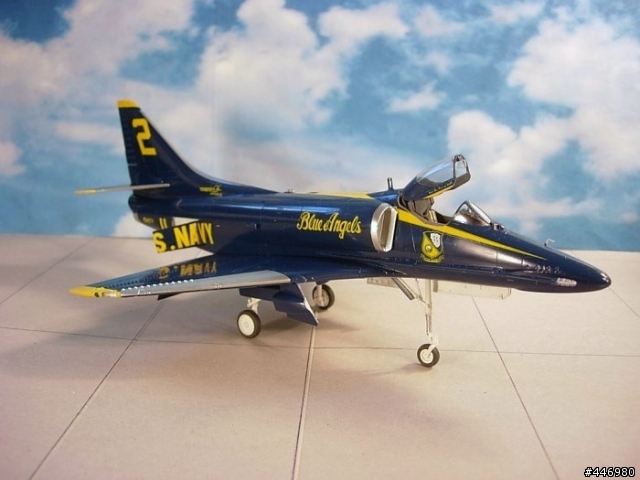

資料的收集2

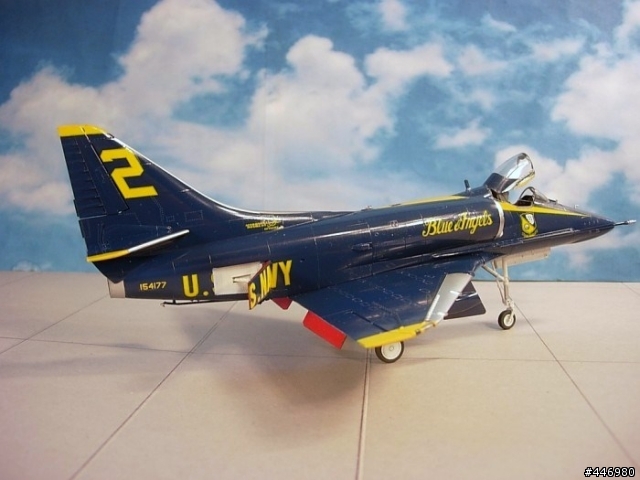

資料的收集3

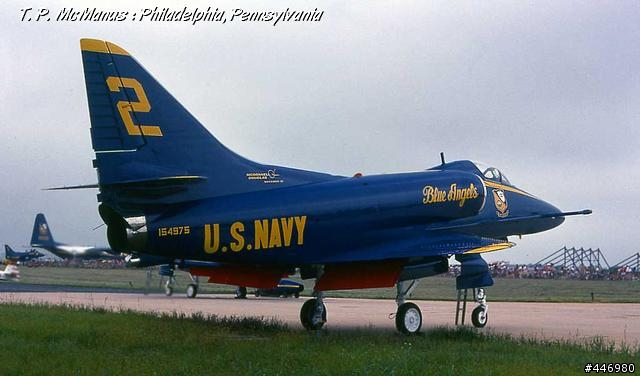

資料的收集4


資料的收集5


資料的收集6


資料的收集7


資料的收集8


資料的收集9


資料的收集10，藍天使的LOGO


----------------------------------------------------------------------------------------------------------

製作前的前製作業，機身打算用保利龍噴漆噴塗，單色的噴漆問題不是很大，倒是機身上的文字，是要用卡典西德貼紙或還是一樣用噴塗的？用卡典西德是較簡易的方式，但考慮貼紙時間一久可能會黏貼不住而脫落，雖噴塗在施工上困難度較高，但在時間上可能較持久一點，所以最後還是決定用噴的！於是開始準備噴塗的紙模，上網找到了一個網站，http://www.dafont.com/，有很多可在Word應用的圖形和字型可以使用，找出類似的字型後，用印表機印了出來，然貼在貼在厚紙板上，最後用筆刀慢慢割出字型。花了不少時間，總算把紙模割出來備用了。

垂直翼上2號機字樣


主翼下方的U.S.NAVY字樣


機尾和進氣口的字樣1


機尾和進氣口的字樣2


駕駛艙下方的藍天使LOGO，實在有點複雜，小到沒辦法沒辦法用紙模噴塗的方式，只好用電腦直接印出來，並加上護背～算是偷懶吧。


-------------------------------------------------------------------------------------------------------------
購置遙控飛機製造商的飛機，這類型的飛機是用保利龍製作的，所以重量很輕，使用電動馬達就能驅動飛上天。現今製作技術技術也越來越講究，一般市售的飛機像真度都有大幅的進步，遠遠看都很像實機。

外箱上廠商的標籤，廠商所選的是另一種圖裝，所以內附的貼紙是用不上了～


外箱，不小的一箱，把所有的零件都塞在裡面了

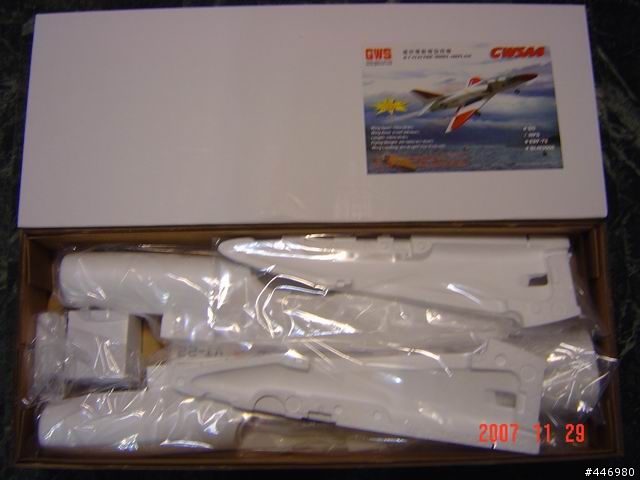

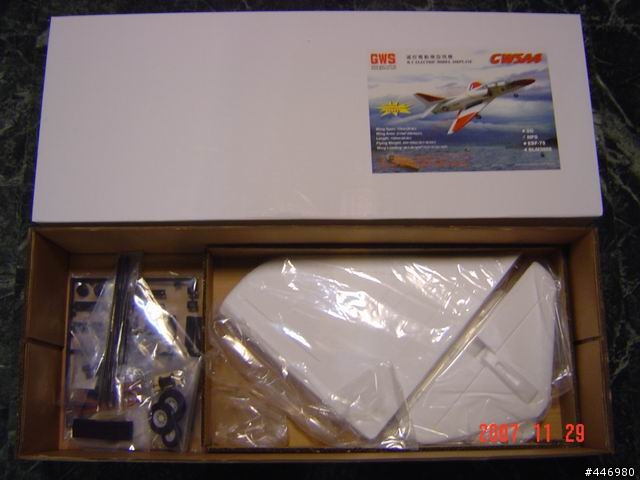

外箱打開後，第一層的零件映入眼前


細數第一層的零件有機身、水貼紙、組裝說明書和風扇

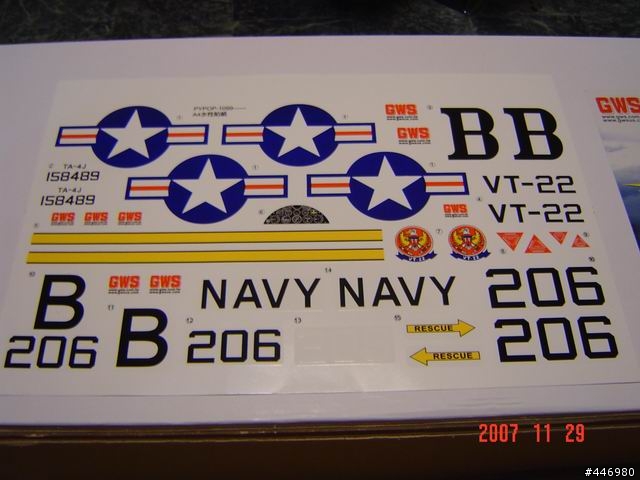

廠商所附的漂亮的水貼紙，可惜全都用不上


第一層零件取出後，中間的夾層用紙板隔住，保護下方的零件


第二層的零件


細數第二層的零件，有尾翼組和座艙


內附的五金配件，有輪胎、電線、塑膠零件、補強用的碳纖棒、伺服器的延長線...等。


還沒組合前，先假組合爽一下下。


-----------------------------------------------------------------------------------------------------------
開工第一天，用細沙紙磨去保利龍的毛邊和脫模孔


打磨後割出各自的舵面並用保力龍噴漆上漆

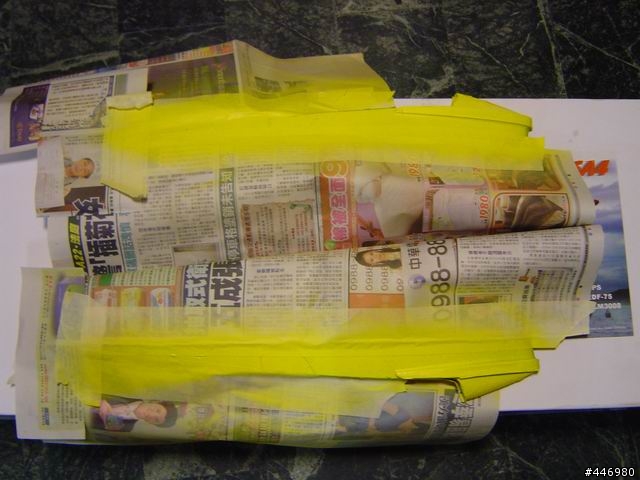

機身的全藍噴漆很好施工，但遇上同樣部位確有兩種以上顏色的時候，就要用美紋膠帶（一種低黏度的美工膠帶）和報紙做適當的遮蓋，才能順利噴上顏色，這支飛機上都是以此種方式施工。每次噴塗完要拆下紙模和報紙時，往往都很興奮但也很怕，有時因為報紙的遮蓋不實，漆一亂跑，就會毀了整個作品。

第二天，垂直翼上的銀邊

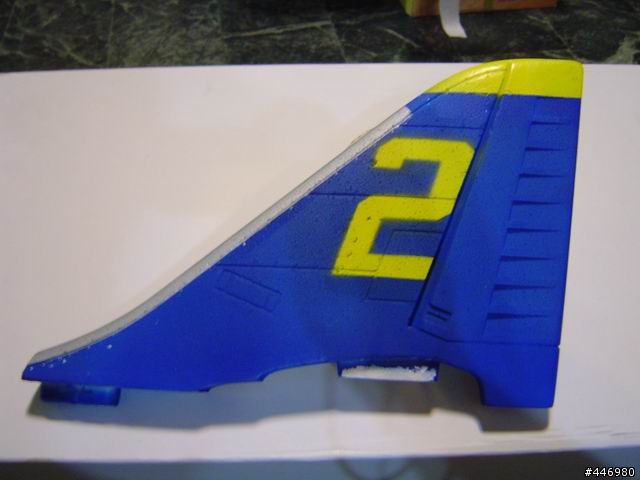

2號機數字的噴漆（左邊）




2號機數字的噴漆（右邊）





第三天，一般這類的遙控飛機，屈就於廠商節省成本還有飛機重量的考量駕駛艙往往都是簡單帶過，總覺得一架飛機沒駕駛員好像很奇怪只好就近取材以電線、保利龍、保利龍球等一些可以找的材料，加以加工。




第四天，座艙罩的噴漆，花近半小時在做遮蓋，但噴漆時間不到10分鐘


還好美紋膠帶除掉後，漆沒亂跑，辛苦總算有代價


第五天，水平翼前端的銀邊和黃邊




升降舵的組合


垂直翼和水平翼的完工

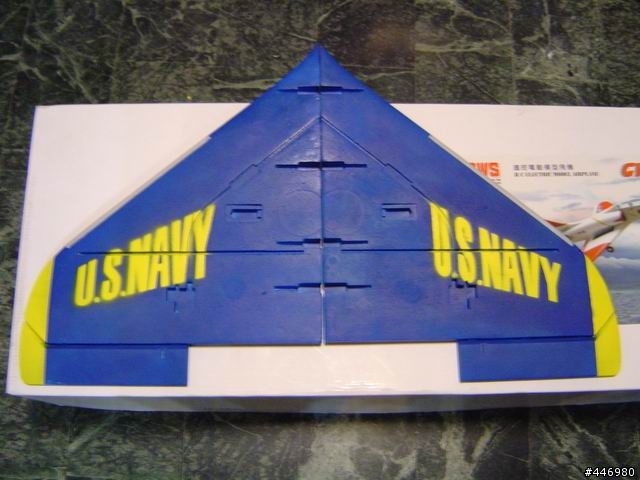

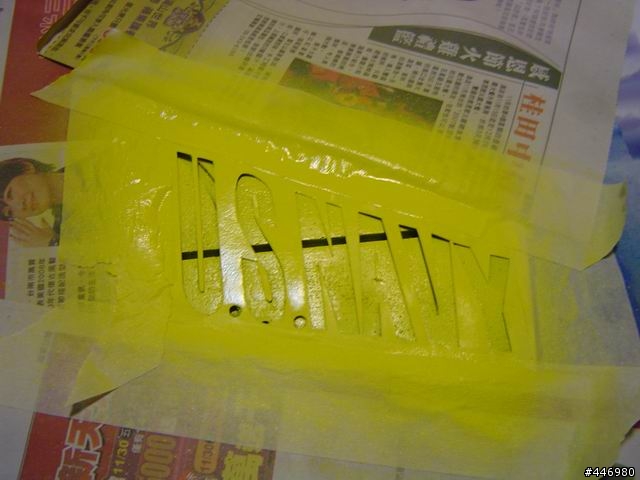

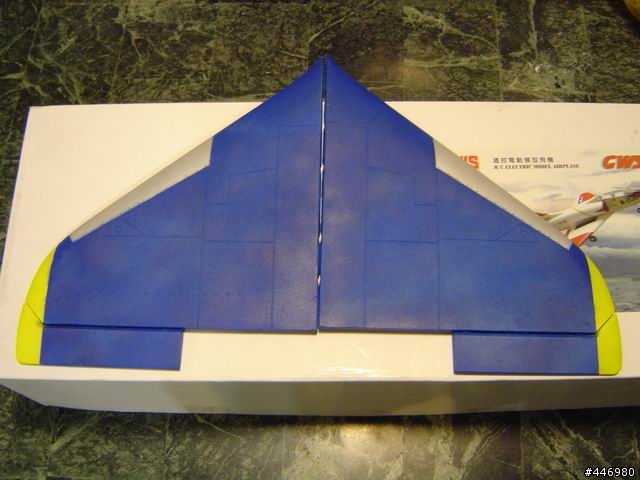

第六天，主翼翼端黃邊，還有翼下USNAVY的噴漆

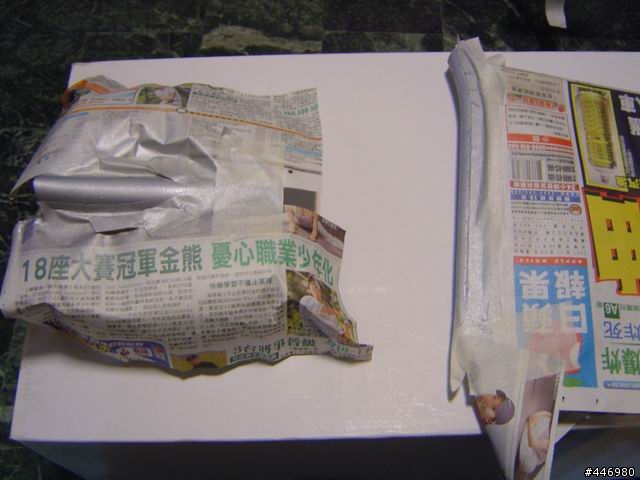

主翼前端銀邊的噴漆

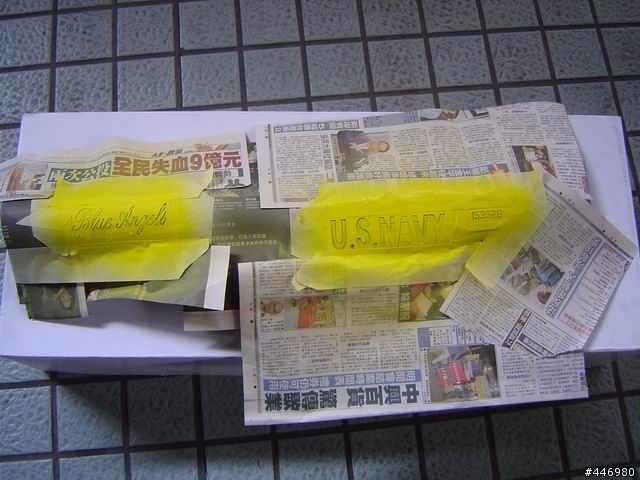

第七天，機身尾部和有進氣旁的噴漆

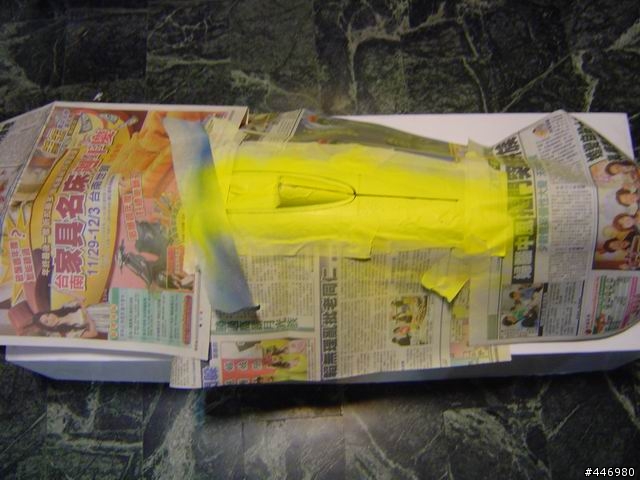

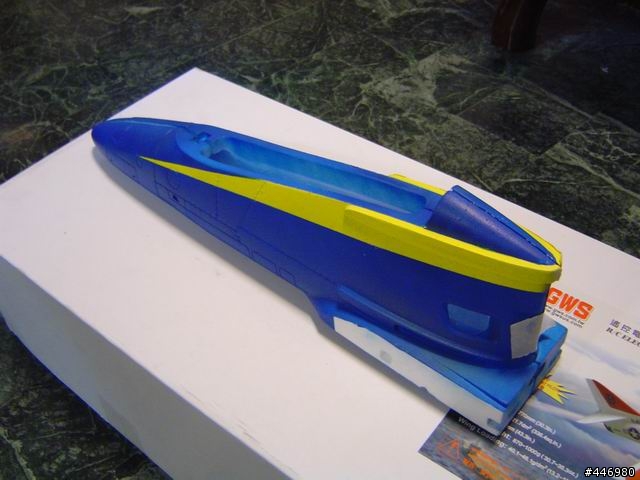

第八天，機背還有進鼻進氣旁黃邊的噴漆

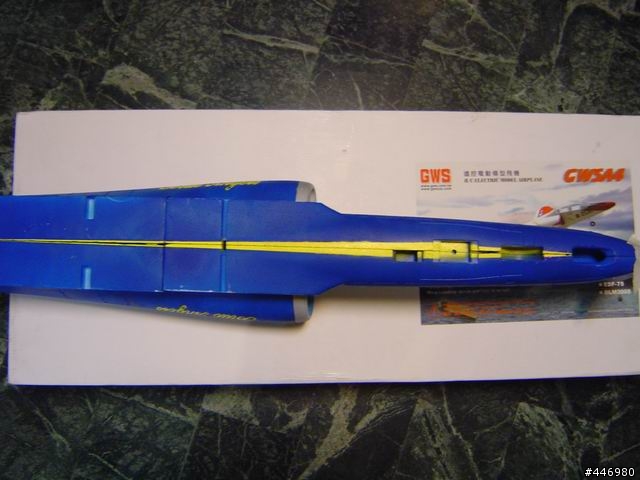

第九天，尾部噴氣口噴漆還有機腹的黃邊








噴漆工作終於告一段落，後續就是把飛機組合起來並裝上電裝，這是這架飛機所用的電裝

電子變速器： 35A無刷電變
無刷馬達：2300KV的無刷馬達（KV值是指每輸入1V，馬達對應的轉速）
風扇：AP-700
電池：14.8V 3000Mah鋰聚電池一顆
接收：Futaba R137HP
伺服器：JR 375*5


機身和電裝組合完畢後，加裝原配備沒有的襟翼






襟翼關


襟翼開


風扇的位置在機身中後段


風扇的位置-1，風扇兩端用螺絲固定，在風扇前端下有散熱片的的零件是電子變速器（用來控制馬達轉速）後端粉紅色的圓柱體就是無刷馬達


風扇的位置-2，有點像真實飛機的引擎


風扇的位置-3，從飛機前端的進氣口看風扇

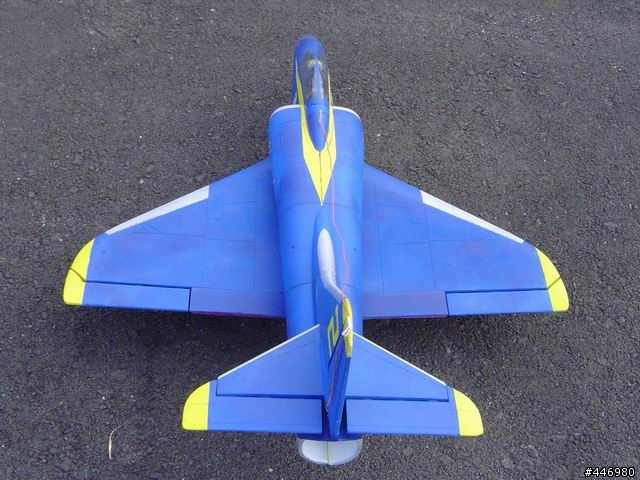

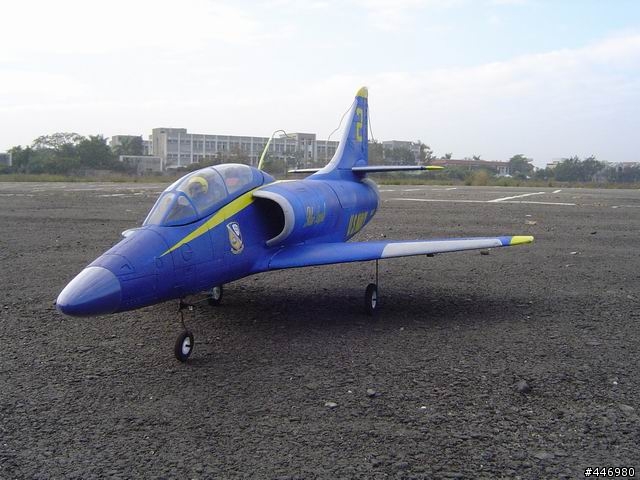

戶外照1


戶外照2


戶外照3


戶外照4


戶外照5


戶外照6


戶外照7


戶外照8


戶外照9


飛行影片
