使用兩台DVD燒錄機

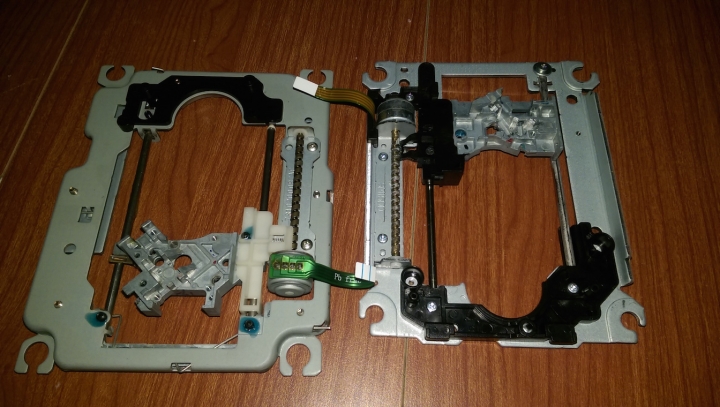

拆解後留步進馬達與支架部分

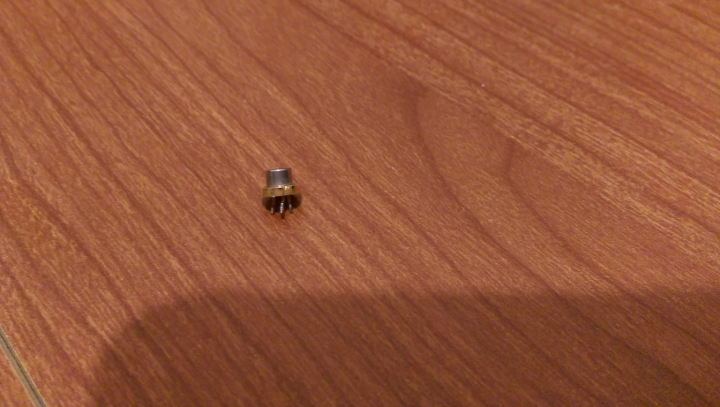

網站教學直接用拆下的雷射頭,但是我沒成功只好上淘寶買現成

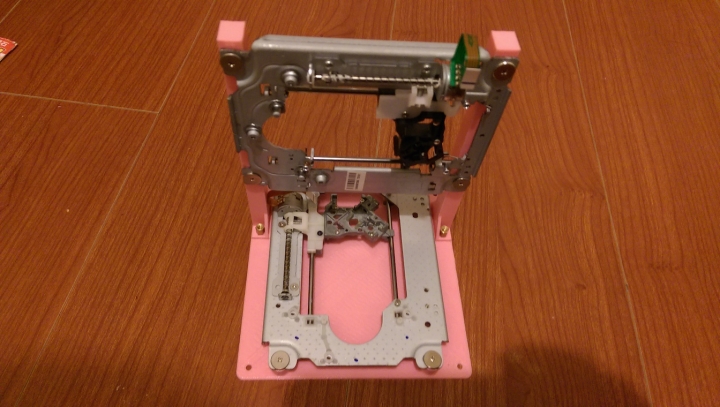

用3D列印印出支架及機殼

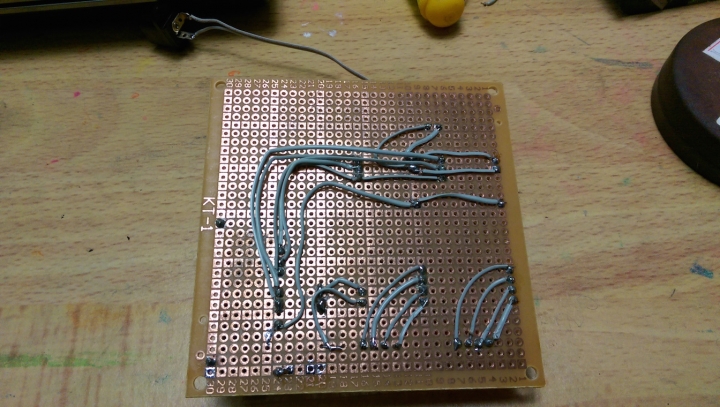

焊接電路板

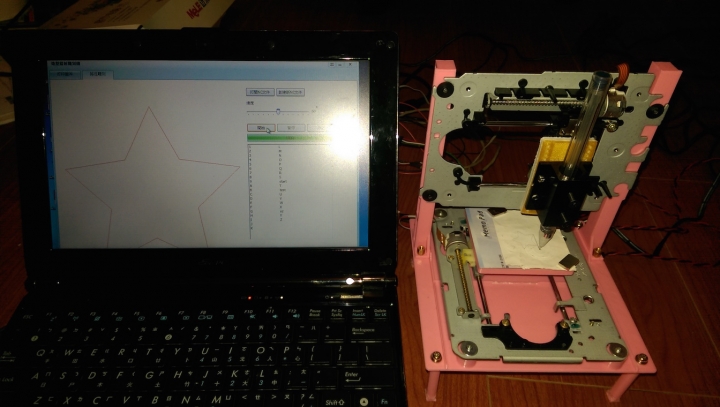

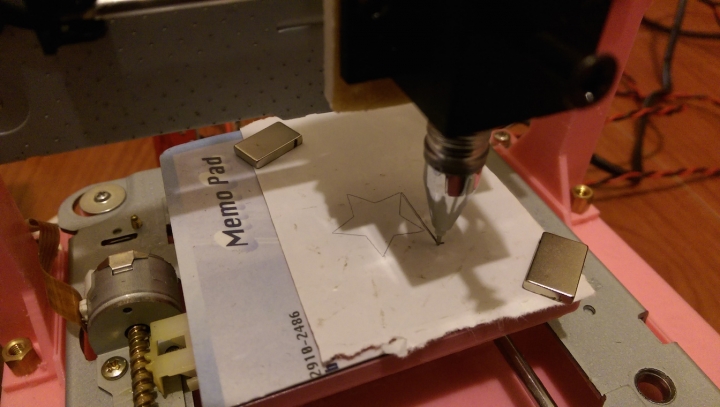

先用筆測試
組裝完成

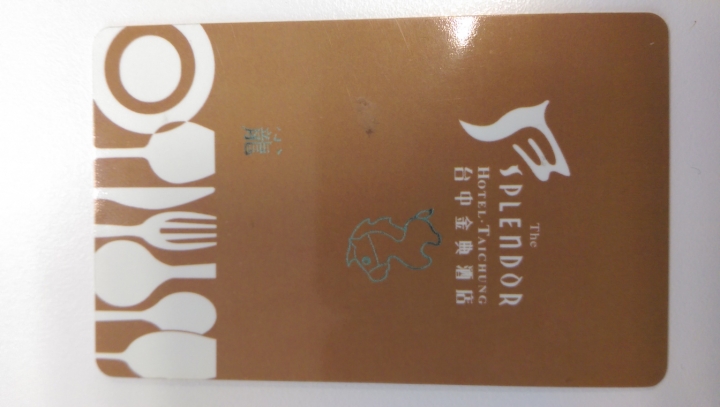

在塑膠卡片上雕刻
冰棒木頭
壞掉的皮帶
橡皮擦
餅乾
咖啡豆

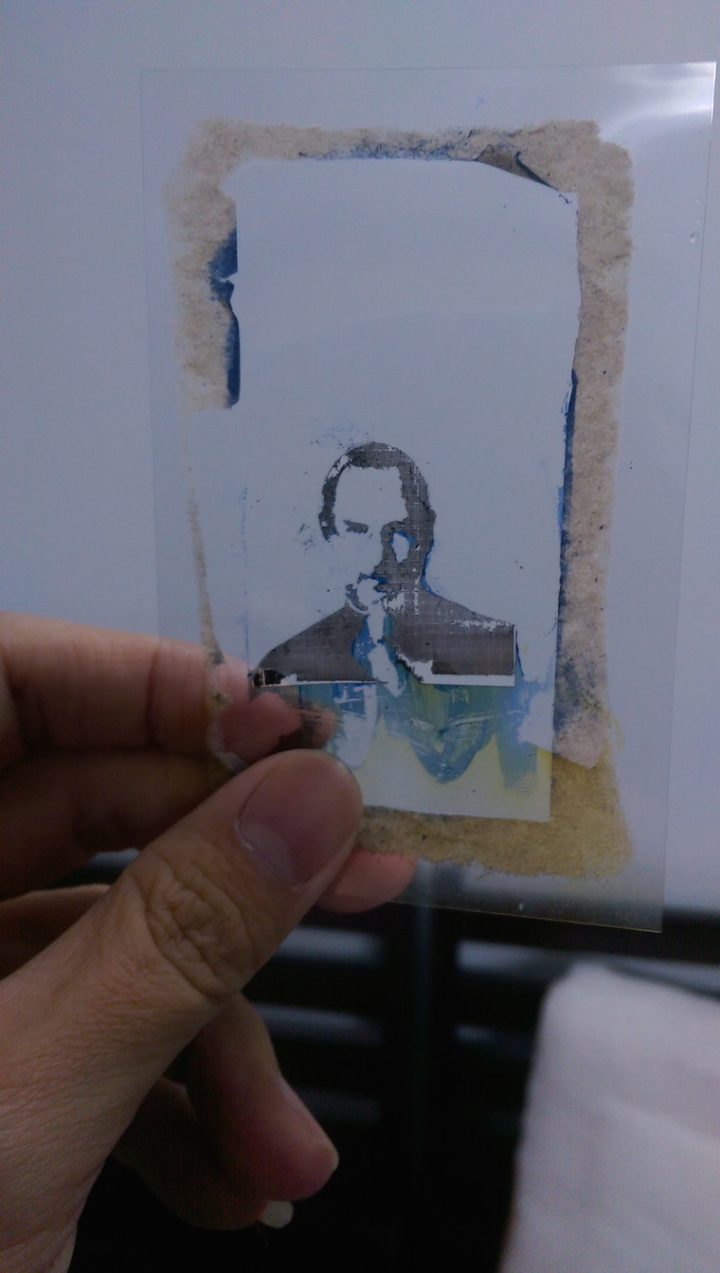

紙與透明片(透明片不能直接雕刻我是先用白板筆上色在擦掉)

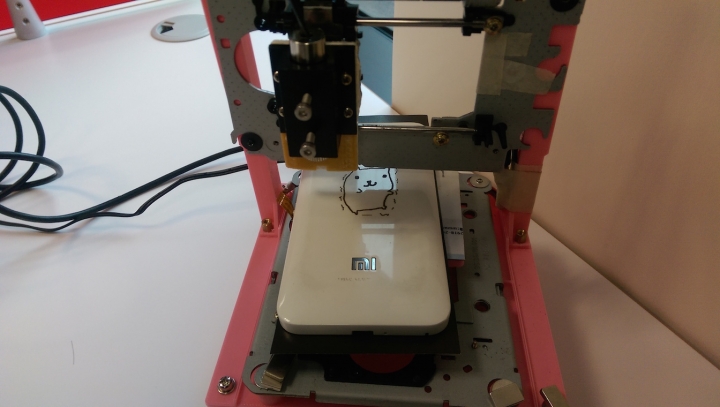

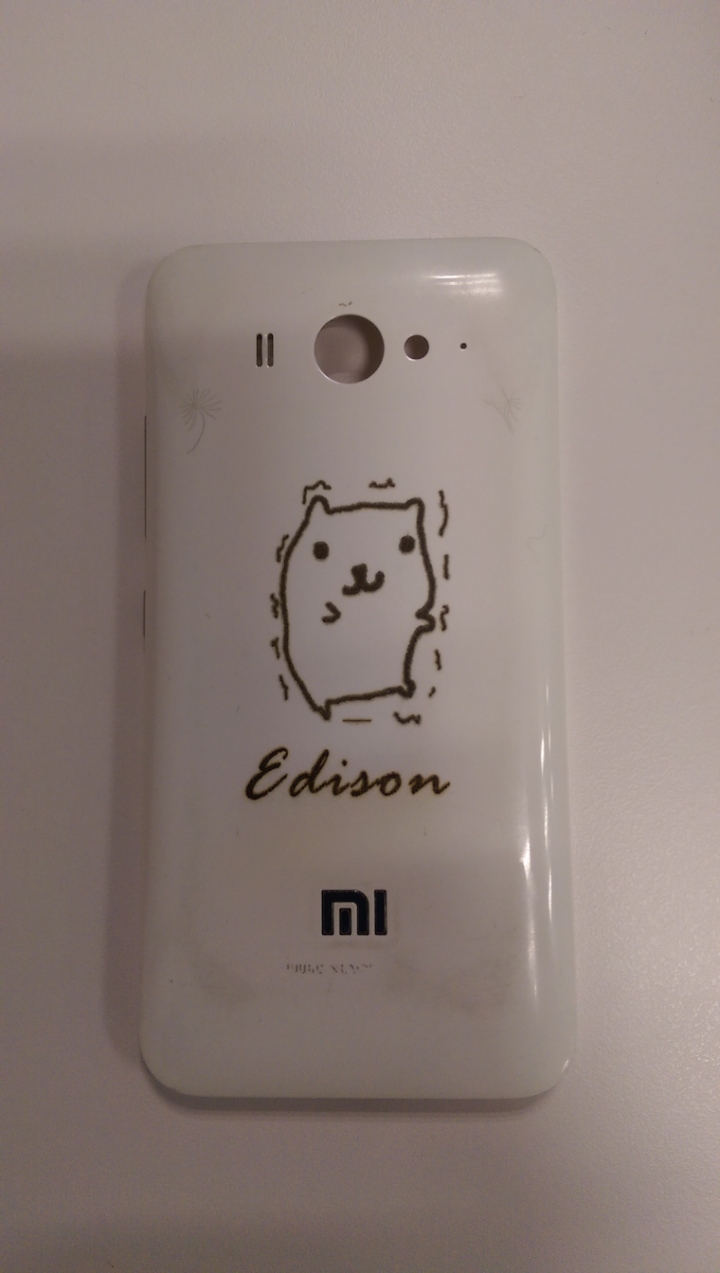

小米2手機背蓋

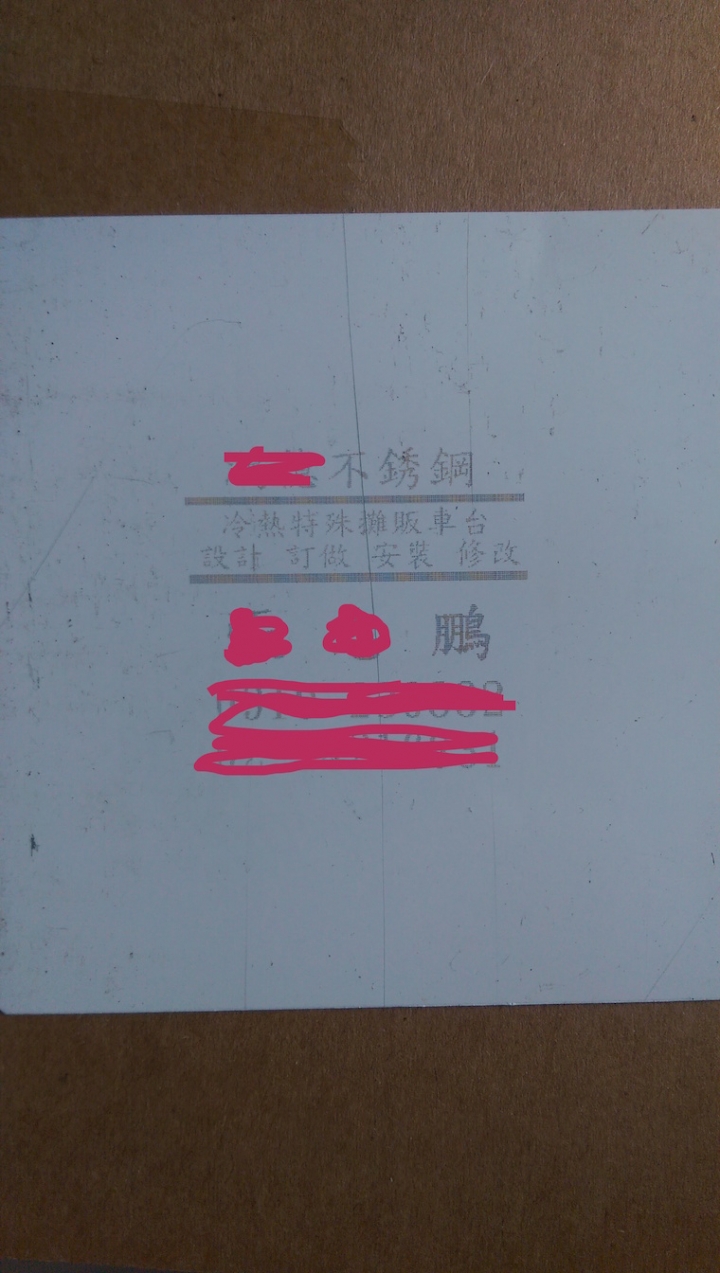

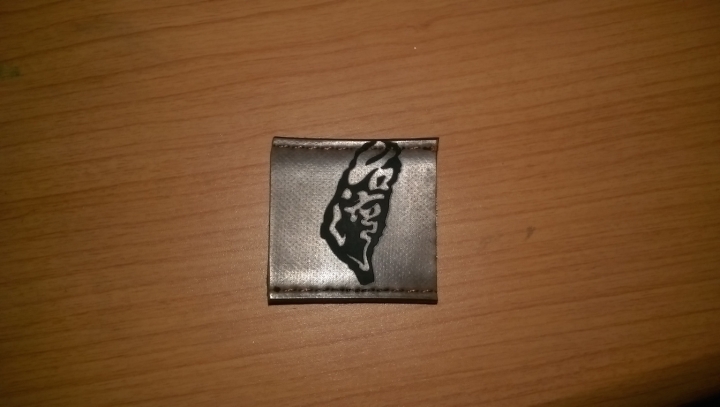

開店同學贊助的烤漆鋼板
還可以切割約2mm厚的泡綿(忘了照相)
有興趣的可以Google
Pocket laser engraver
------------------分隔線 9/19-----------------
首先抱歉小弟假日不太會上01所以晚回了
然後01的條文我沒有一條一條看
不知直接貼連接有沒有違反規章
所以請大家Google關鍵字
1. Pocket laser engraver
這是原始國外網站 看不懂英文沒關係(我也不懂) 看圖就可以了
2. 废旧光驱的涅槃之路
這是對岸翻譯過後的教學
3. 微型CNC制作基于开源项目GRBL
這是另一個大陸的文章
依國外的教學雷射源直接用DVD燒錄機的雷射頭就可以了(要“燒錄機”喔)
DVD燒錄機裡會有兩個雷射頭 一個是DVD 一個是CD (通電後強光的是DVD 別直接照眼睛)
但是我用起來不行 可能是我線路用錯了吧
所以我上淘寶買現成的
我買了兩隻 一隻是紅光250mW 一隻是紫藍光100mW
紫藍光比較好用
另目前網路上DIY雕刻機(CNC)大多是用arduino ＋ GRBL
2軸是雷射雕刻
3軸是CNC雕刻
所以如果用3台DVD就可以組成CNC雕刻機
而每台DVD步進馬達的步進數不一樣
在調整steps/mm時我是這樣做的
先將x y 的steps/mm都調成文章寫的53.333,平台上放一張紙 然後用grbl controller(這是軟體名) 打開雷射光移動10mm
再用尺量雷射燒出的痕跡是不是10mm 慢慢調整steps/mm得值
