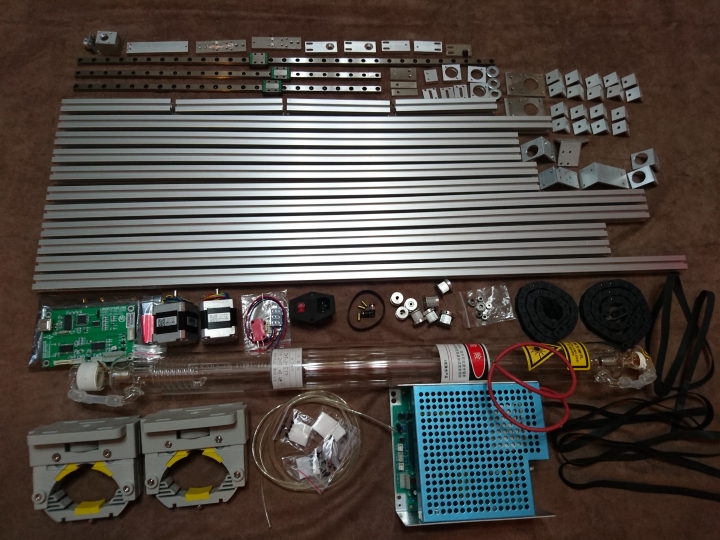

第四代簡易型整套零件,包含教你如何組裝,因為研討會的目的是讓想學的人,學會如何組裝一台雷雕機,在組裝過程中包含雷射光路調教,耗材更換,未來升級套件的了解,基本上整套是你自己組裝好,所以可以學到很多技術...
機構介紹影片
規格如下列：
機台尺吋：870mm*690mm*170mm
機台有效行程：X軸600mm*Y軸400mm
雷射光模式：40W玻璃式雷射管
冷卻方式：內循環水冷
雷射電源：40W含5V(控制板電源)及24V(步進馬達電源)
雷射功率：手動旋鈕調整(0V~5V電壓表示0W~40W)
反射鏡片：直徑20mm鏡片
聚焦鏡片：直徑12mm鏡片,焦長25.4mm(可選50.8mm)
控制板：USB介面簡易式，透過CorelDraw輸出
步進系統：42步進馬達1.8度(細分1/8=1600)，MXL皮帶傳動1:3皮帶輪將細分提高3倍=4800細分
滑軌：線性滑軌滑台
面板：1個測試鈕,1個啟動鈕,1個功率旋鈕,1個數字表
雷射光班：0.1mm~0.25mm間
行程速度：400mm/秒
第四代精進了許多的部份.
1.簡易型可以使用1吋或2吋聚焦鏡片
1吋聚焦鏡,聚焦後的光班較細,約在0.1mm可以進行表面打標雕刻用,2吋聚焦鏡適合切割,聚焦後光班約在0.15mm,可以切割10mm厚的泡綿材料.
2.可無段調整聚焦點.
3.可以更換不同的雷射管.
4.可以安裝許多套件.
5.容易升級.
6.提高簡易型控制卡的精度達3倍.
7.提供3D成型機的升級空間.
8.提供震鏡系統(高速打標機)的升級空間.
第四代主要是增加了未來升級的空間,所以也設計了許多套件...

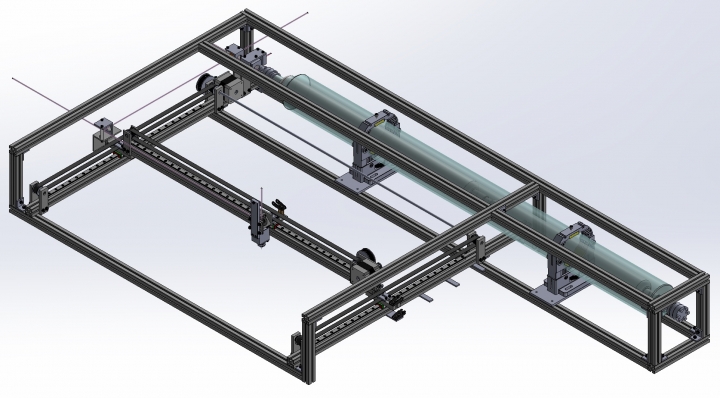

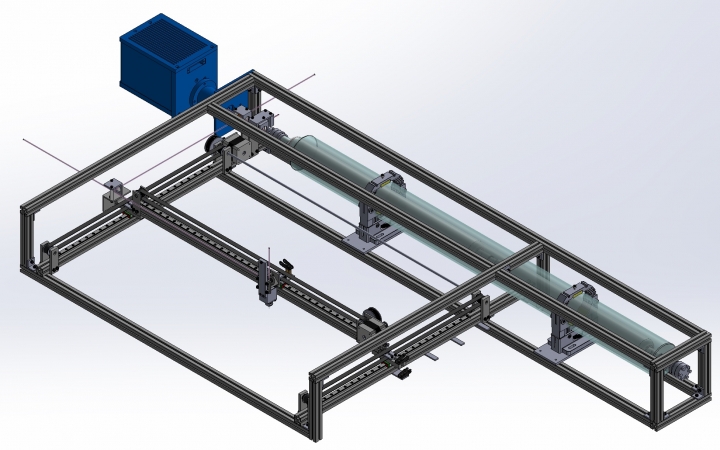

3D圖裡是簡易版控制器配合簡易版機構的雷雕機,升級的套件都是採此機構設計為基礎,在這個基礎上加裝升級,升級套件如下列:
1.加裝紅光指示雷射

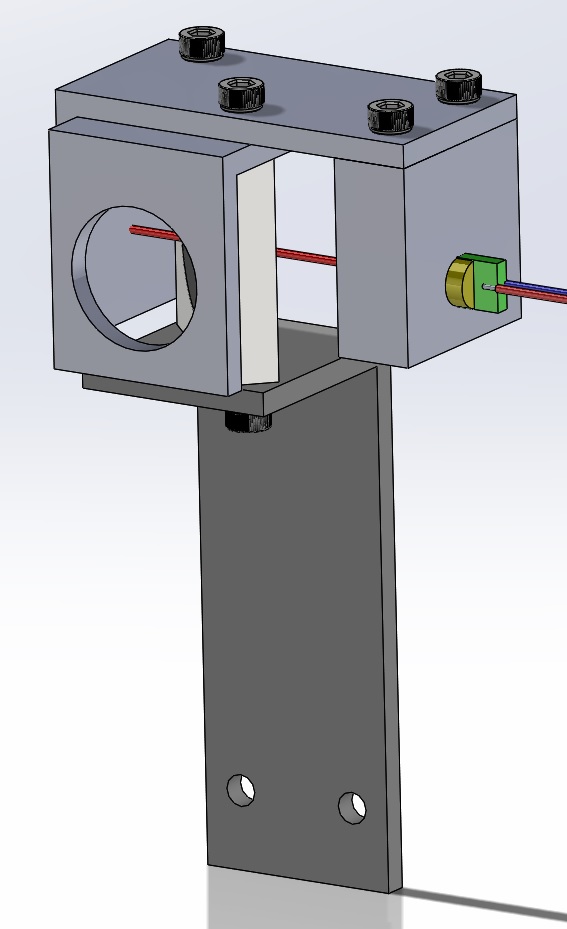

紅光指示雷射組成有一片CO2透鏡,一個紅光指示雷射(就是上課時老師拿在手上指示黑板上位置的紅光),及一些自行製作的鋁材,用螺絲組合在一起,安裝在雷射管出光口前,使看不見的雷射光線與紅光合併在一起,此套件能增加2項功能,一.教調雷射光路時,不需要用點射雷射光找到雷射光射到反射鏡前位置,只需要調整紅光位置,就可以找到電射光路的中心點,二.在切割材料時,可以看到紅光指示在材料上,待雷射切割前就能找到正確切割起始位置.
2.加裝白鐡防塵殼

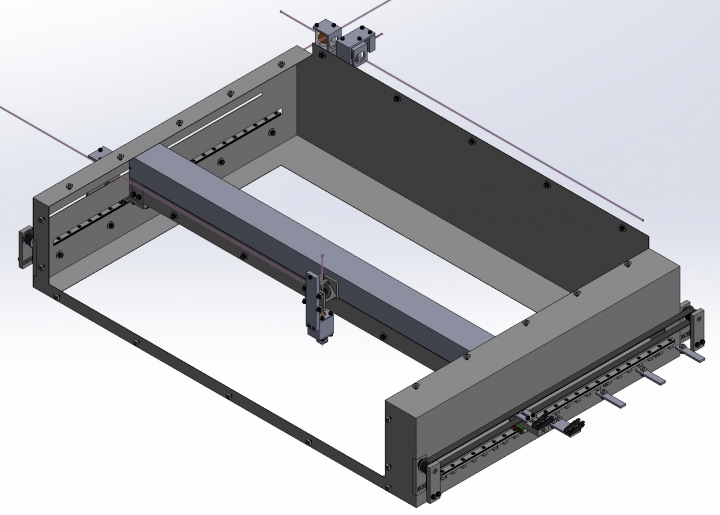

主要用意是讓雷射切割時,把一些煙塵封閉在切割範圍內,再透過鼓風機將內部煙塵抽出,有二個好處,一是操作雷射切割時,操作者不會吸到煙塵,二是保護滑軌及其他零件不會粘到煙塵,可提高零件壽命.
3.可直接升級成專業版控制器

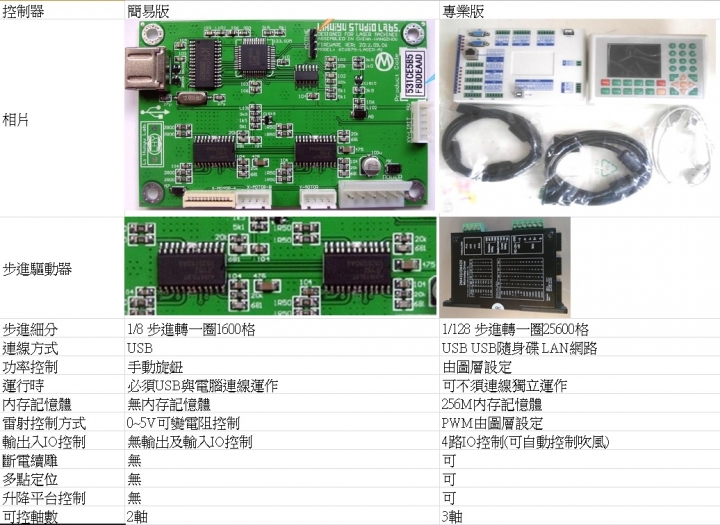

簡易版控制器與專業版控制器的差別有許多,差異點可由下表比較出不同點,而控制器是透過24PIN端子與雷雕機進行連結設備,所以更換控制器時,更為容易.
4.可安裝40W~180W雷射管
雷射管支架最大可以裝置直徑80mm的雷射管徑,目前50mm雷射管徑為40W,50W,60W,80mm管徑為80W,100W,120W,150W,180W,等於大部份的雷射管都可以安裝,需要注意的是雷射管尾端會超出機台,必須再用鋁組合架將其包覆,不同功率的雷射管需使用相對應功率的雷射電源,所以要升級雷射管,得要更換雷射電源.
5.可以加裝快速打標機震鏡系統
切割機的平台移動速度,一般設定最快為500mm/s秒,而震鏡系統的打標速度可以達到2000/s秒,速度上差很多,運用也不同.
6.可以加裝升降平台套件(改良中)

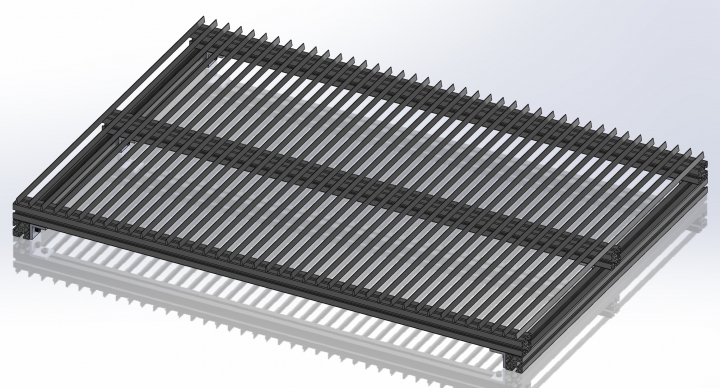

升降平台主要用在被切割的材料有厚度時,則平台要降低,使其聚焦點可以控制在被切割材料的表面,或調整到材料中心,或底部,例如:壓克力板材厚度6mm,則升降平台需要降下6mm,此時焦聚則被調整在壓克力表面.
7.可以換裝3D成型機的套件(設計中)
市面上3D印表機一樣是XYZ三軸系統,所以只需將雷射頭換上第四軸套件及加裝升降平台套件,也就是3D印表機的加熱器及擠膠軸,再換上控制系統,就變成3D成型機.

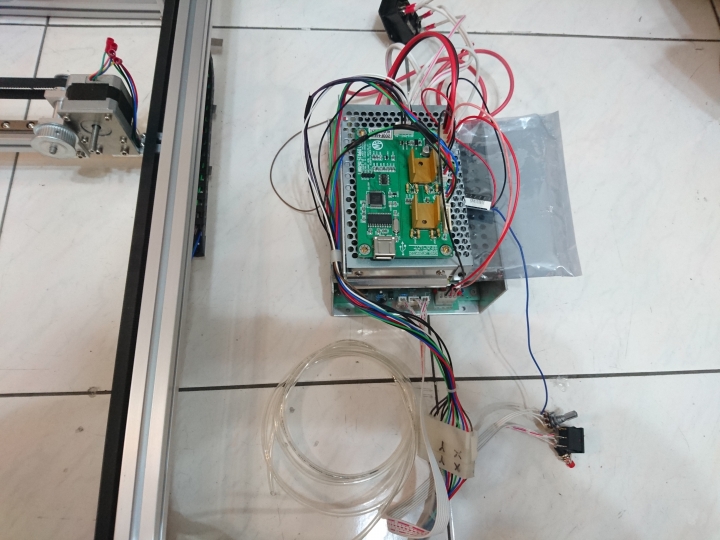

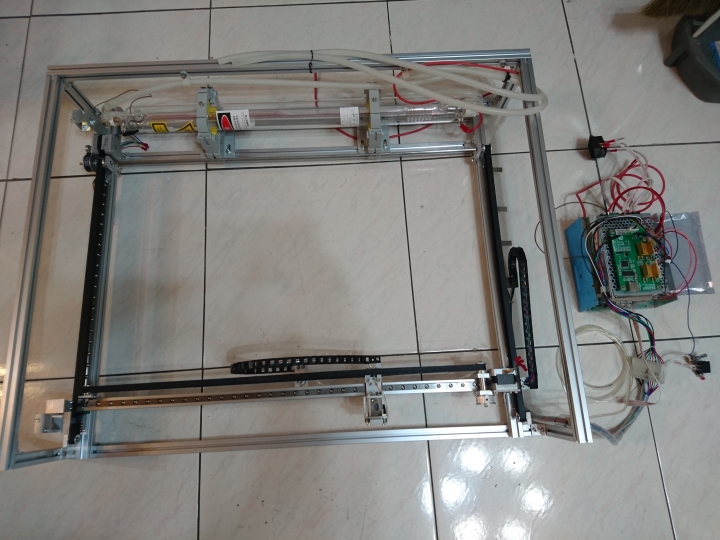

簡易版已安裝完成,我就貼些相片介紹給大家看看...
