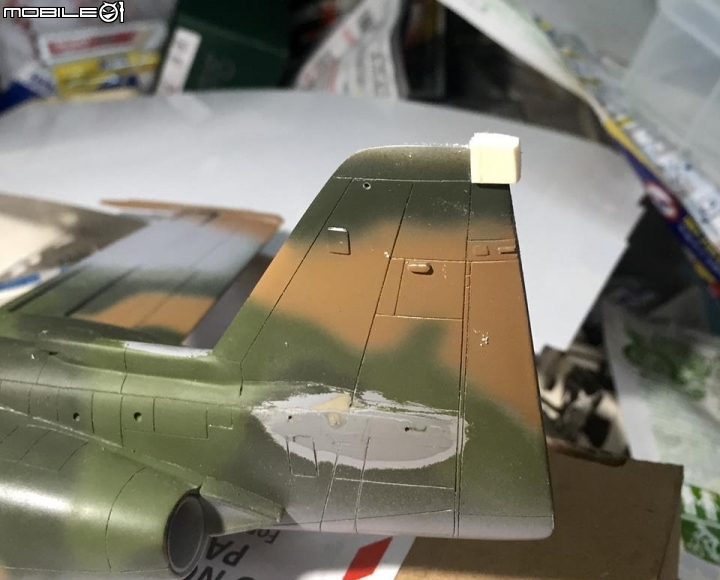

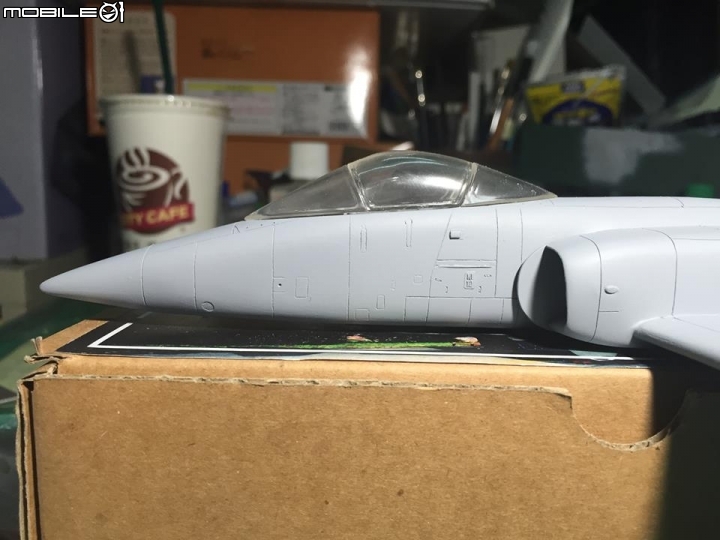

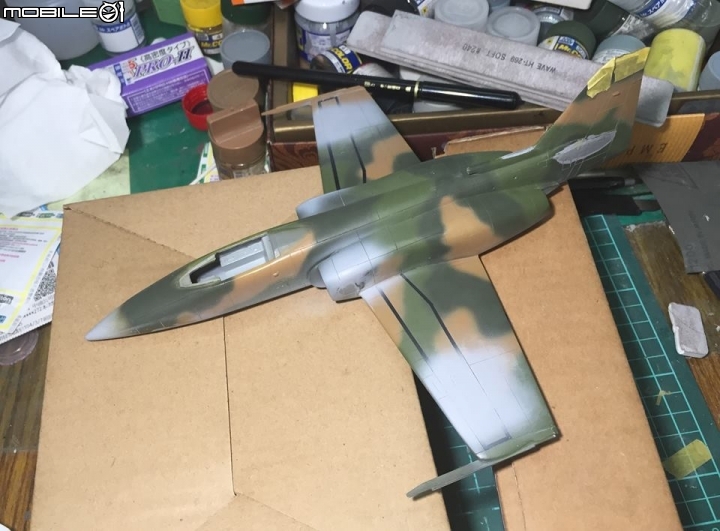

首頁先PO一張完工照
將PHOTOSHOP畫的電腦檔案線圖拿到電腦輸出影印店將幾張參考線圖輸出後,
便將仙盈1/48 AT-3機身零件取下進行比對!
按照在成功嶺取材0902 A-3雷鳴機實機資料而重新修正的蒙皮線

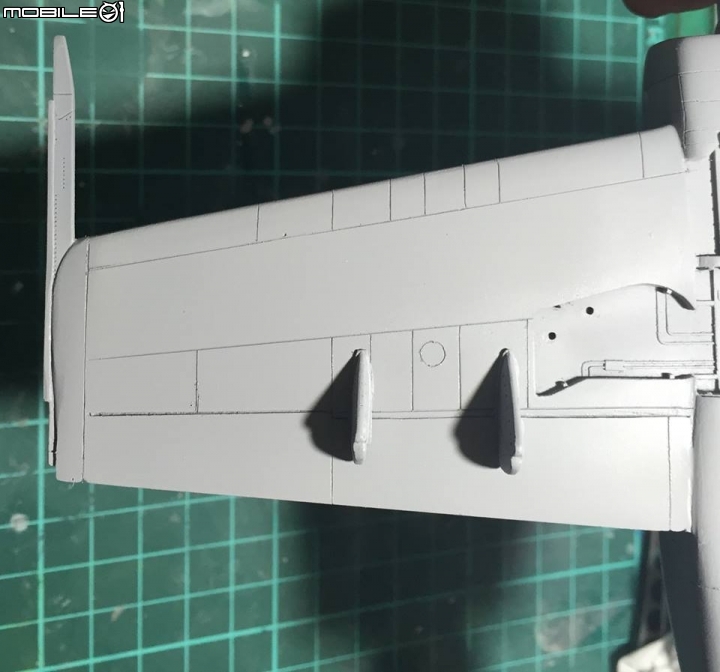

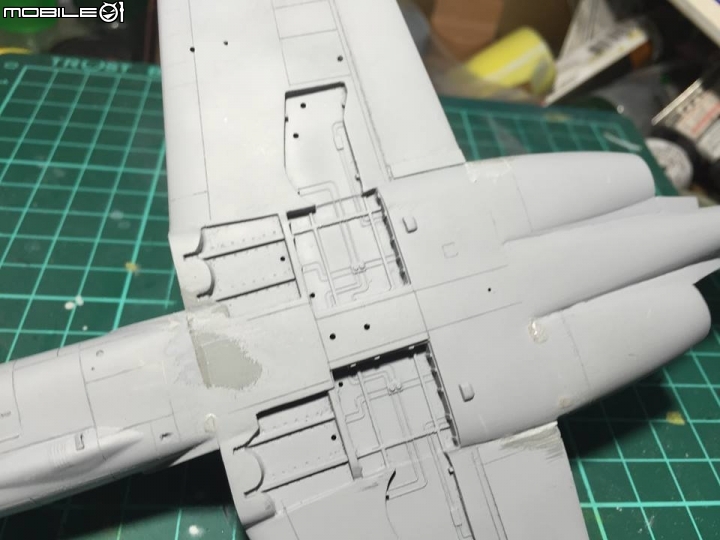

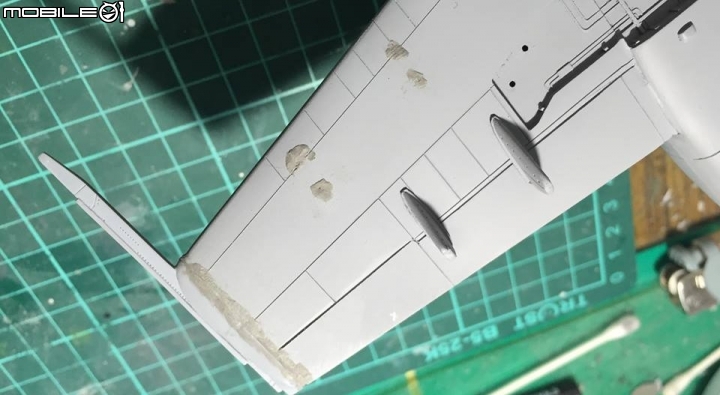

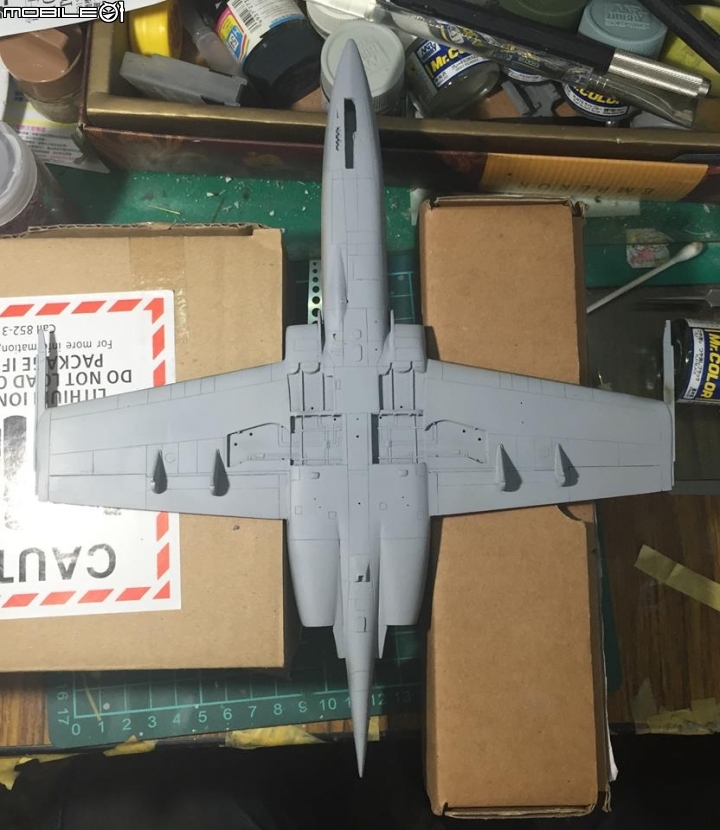

照片上方是主翼下翼面與機腹的蒙皮修正

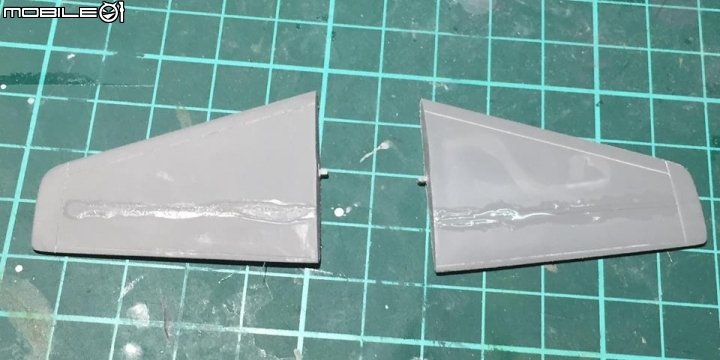

照片下方是左右主翼上翼面的蒙皮修正
A-3的主翼結構跟AT-3相同,所以修改的蒙皮線可供製作這兩型的同好參考!

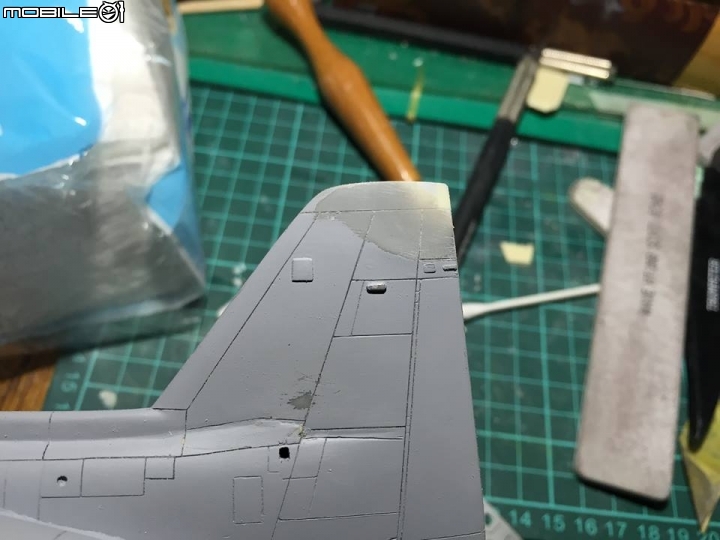

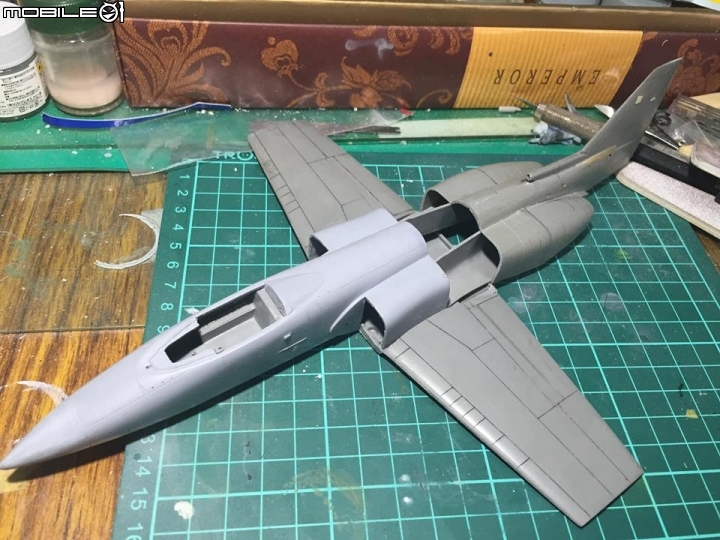

左後機身的凹線修正,等右後機身的凹線改好後

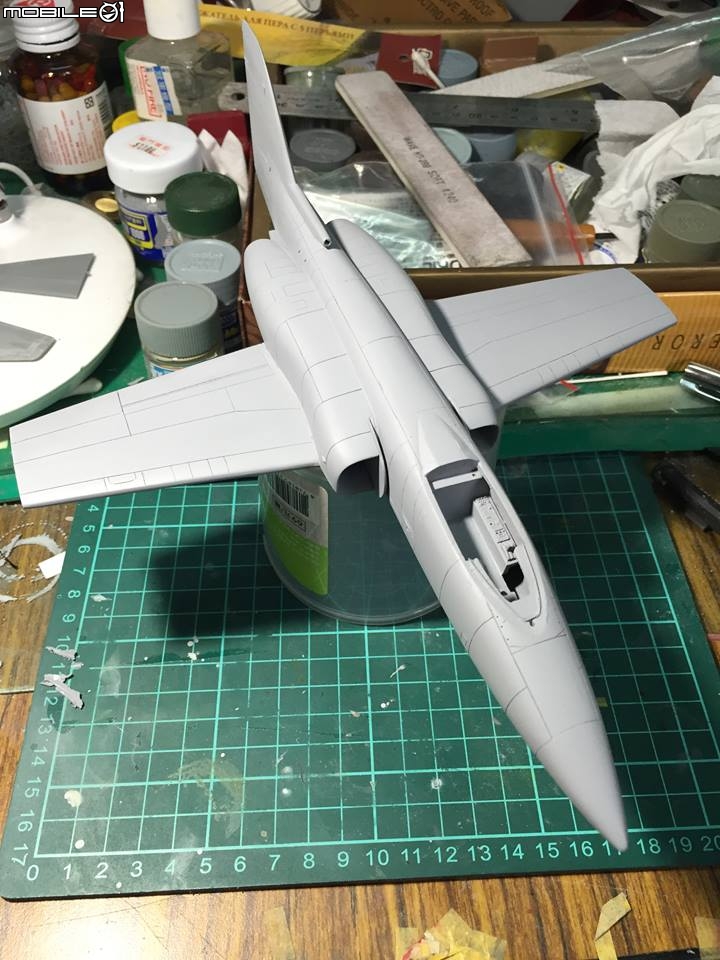

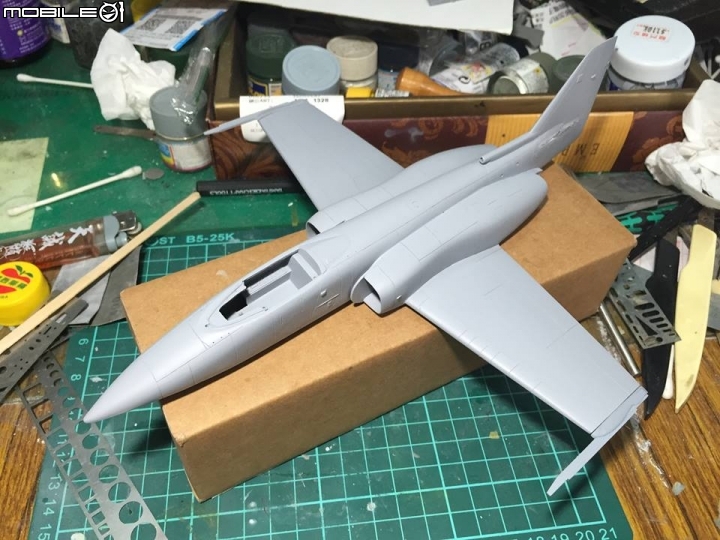

就可以組合前機身外的其他部分機體!
早期的AT-3這部分跟XA-3差異不大
延壽型的AT-3也只改了部分檢修蓋板和檢查表
各位可以看出其實跟仙盈原來的凹線有相當的差異
多位製作AT-3完成的同好都說,不要按照說明書順序組裝,多些假組試模,可降低打磨填補的工作
而我早在20年前曾經製作過這個產品,但因為年代久遠早已忘記當初是如何與模型奮鬥,
不過以當年的技術也不覺得本模型很難製作,不過畢竟是20多年前的老模子,所以多少有些變形

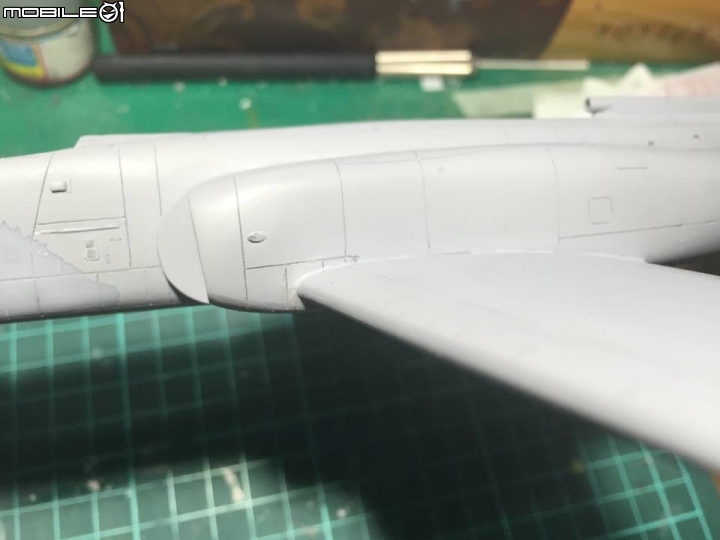

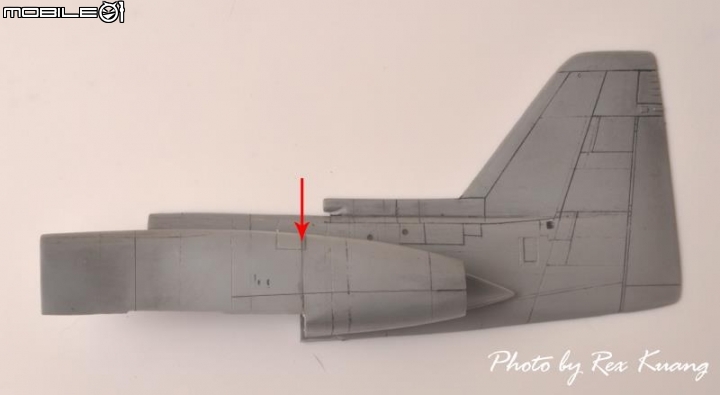

我將發動機短艙先黏上後機身,紅色箭頭標示的那條組合線,實機上可沒有,
而那條略微傾斜的水平線在組合好後應該是同一條斜線,而不該有落差,
其實這代表發動機短艙前方的進氣道艙變形,必須在接下來的製作來矯正

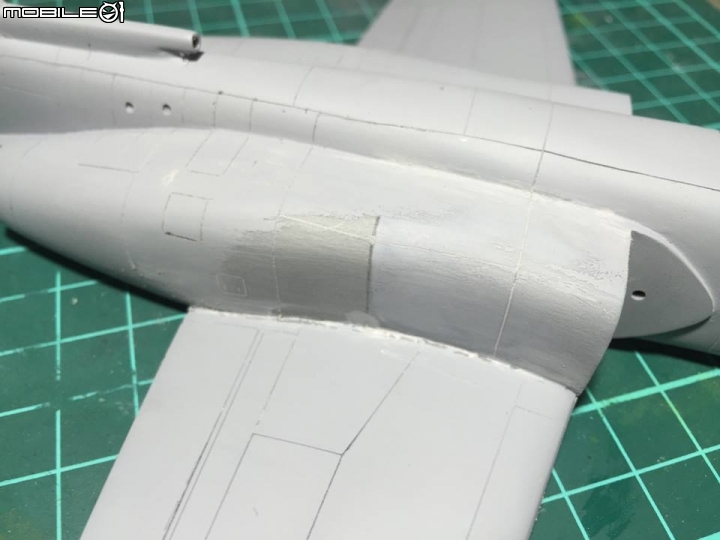

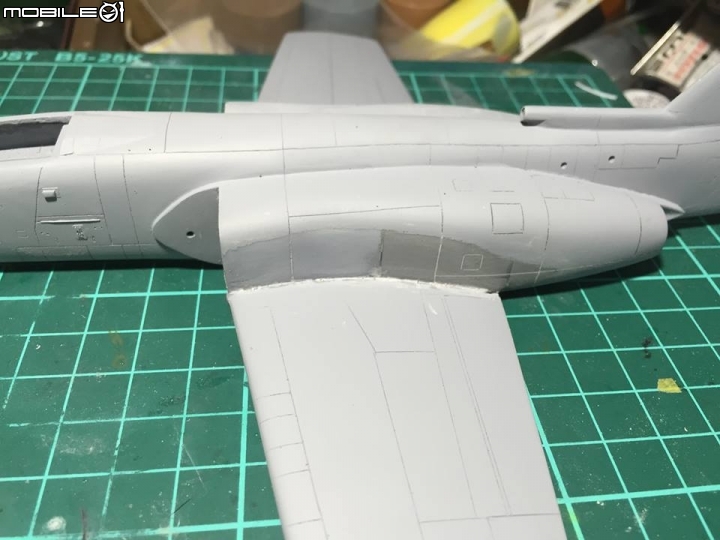

左側機身與發動機短艙接合處(紅箭頭)的接合線須整個打磨到平順無接合痕跡(這部分實機本來就沒有蒙皮線),我在接合面內側黏上薄膠板補強,並用快乾膠多次填補接合處外側凹陷當補土,再用砂紙打磨,原先刻好的凹線因為打磨消失,所以得補回來!

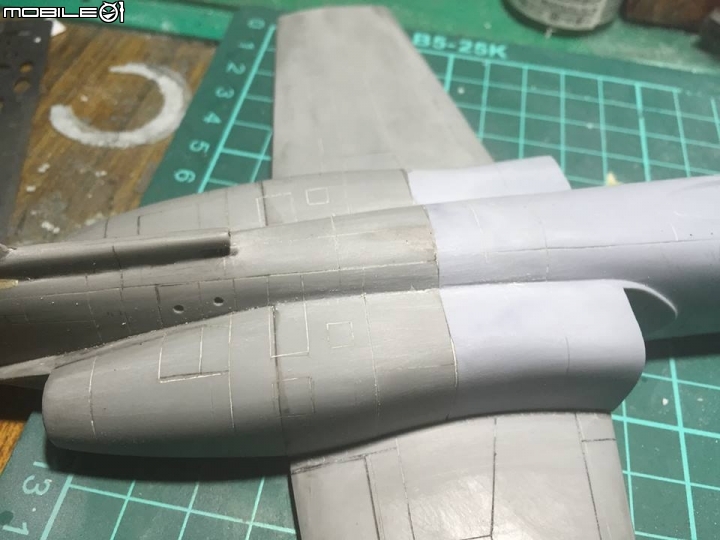

右後機身的蒙皮線也修改了,從照片上看,進氣道艙沒太大變形的問題,跟發動機短艙表面還算連續
