如果我用arduino uno做一個紅外線人體感應裝置
那是要用這塊arduino板直接變成主機板嗎?
那這樣這塊板子的強大功能不就只能用在這個功能上嗎?
還是可以說用ARDUINO設計完電路後
在不用到arduino板的情況下隔離出這個設計好的電路呢?

有人看的懂這個意思嗎?好像說的有點不太好讓人明白

2015-04-04 12:15 發佈

文章關鍵字高手 Arduino

卡爾文@01

卡爾文@01
個人積分：219分
文章編號：55197257

219分

2樓

2015-04-04 15:20

把燒錄好的ATMEGA328挖出來，再另外用洞洞板"重建"電路板。

陳50 wrote:
如果我用arduino...(恕刪)

honwen2157

honwen2157
個人積分：200分
文章編號：55198650

200分

3樓

2015-04-04 17:43

這就要看你想怎麼玩了!!
如果你想要大量製做,你要學會如何ISP燒錄及layout

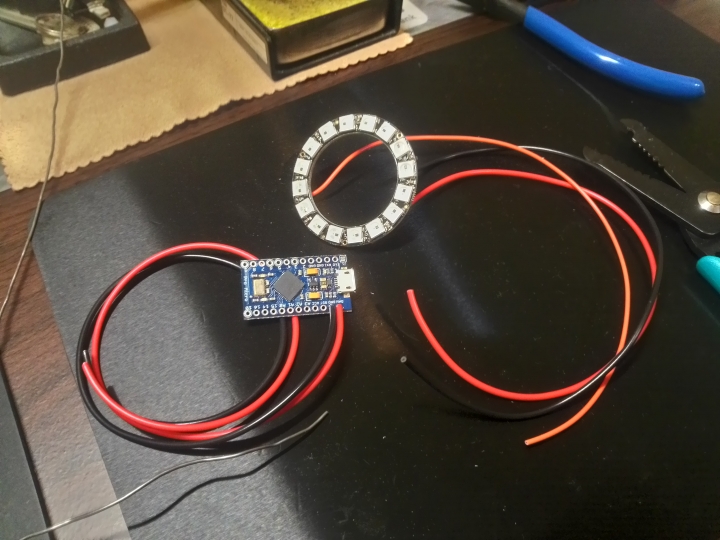

如果你只想做一個,你可以用pro micro來代替UNO板(下圖中,右下角那個)

不過要注意pro micro在IDE裡要選LEONARDO
這裡就不告訴你要去哪買了,以免被管妹移文挖鼻孔

反正關鍵字已經告訴你了

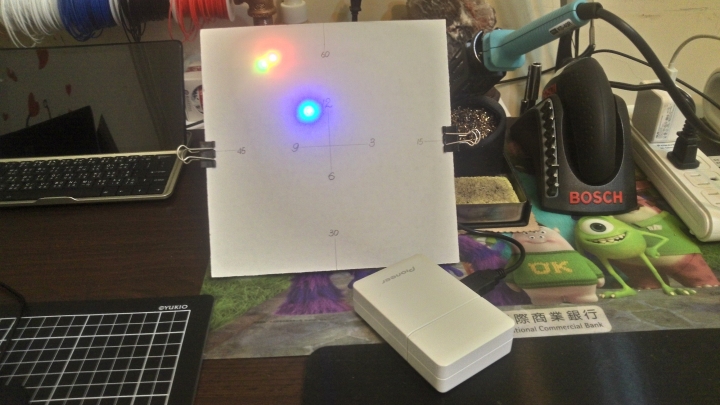

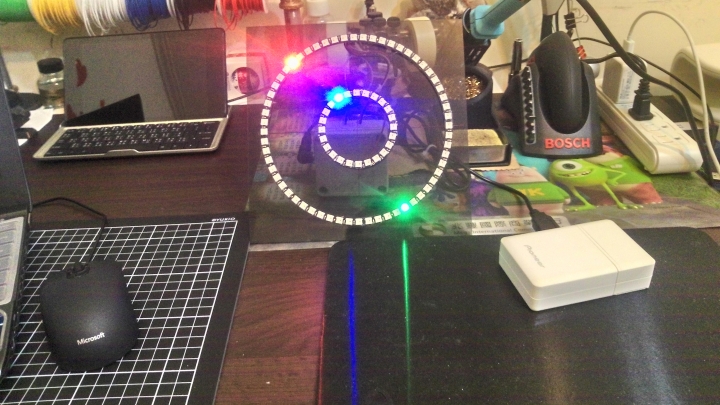

這是我前陣子做的

Arduino+DS1307+FastLED
歡迎一起來玩Arduino

好久沒有人把牛皮吹的這樣清新脫俗了

陳50

陳50
個人積分：2分
文章編號：55199462

2分

樓主

2015-04-04 19:08

卡爾文@01 wrote:
把燒錄好的ATMEGA328...(恕刪)

大大你好
請問你說的把晶片挖出來製作電路板這我是沒問題
問題是晶片的接腳如何接?
有可以說明的圖嗎?

陳50

陳50
個人積分：2分
文章編號：55199500

2分

樓主

2015-04-04 19:13

honwen2157 wrote:
這就要看你想怎麼玩...(恕刪)

就算是一個micro板也不便宜耶...
燒錄跟layout我以前有學過
現在只是不知道arduino若是線路跟程式都已測試好後要怎麼移植到電路板上而已

honwen2157

honwen2157
個人積分：200分
文章編號：55199844

200分

6樓

2015-04-04 19:51

陳50 wrote:
就算是一個micro...(恕刪)

搜尋一下ATmega328 datasheet不就有了

好久沒有人把牛皮吹的這樣清新脫俗了

vincent1078

vincent1078
個人積分：102分
文章編號：55200502

102分

7樓

2015-04-04 20:49

arduino 主要是用來做 prototype 的好用工具
當有想法時，很快就可以做出來測試看看，不用自己從零開始
當然如果你之後想要量產，就勢必得訂做專門的電路板才划算

但一般 arduino 大部分的應用都是做個單品來玩玩
所以就是直接使用 arduino 放在裡面了
另外它有各種大小，價錢其實也不算高，最微型的只要一兩百元
一些3D列印機也是直接用 arduino 放在裡面。

arduino 其實沒多強大
它只是一個很方便的中間人，主要還是看你接了什麼元件~

adf99

adf99
個人積分：5分
文章編號：55202167

5分

8樓

2015-04-04 23:00

陳50 wrote:如果我用arduino uno做一個紅外...(恕刪)

你可以買副廠的arduino nano(百元出頭), 或是arduono pro(百元內), 雖然會少一些對外接口，但功能都相同，體積更小更便宜，適合製作成成品

卡爾文@01

卡爾文@01
個人積分：219分
文章編號：55204117

219分

9樓

2015-04-05 3:13

arduino uno 的電路圖 http://arduino.cc/en/uploads/Main/Arduino_Uno_Rev3-schematic.pdf

陳50 wrote:
大大你好請問你說的...(恕刪)
