於是身為模型門外漢的我就從鐵達尼號入門 至於為什麼是鐵達尼號 可能是這名子深深的銘刻我心吧!
愛德美 1/700 鐵達尼號 分色開模很適合新手

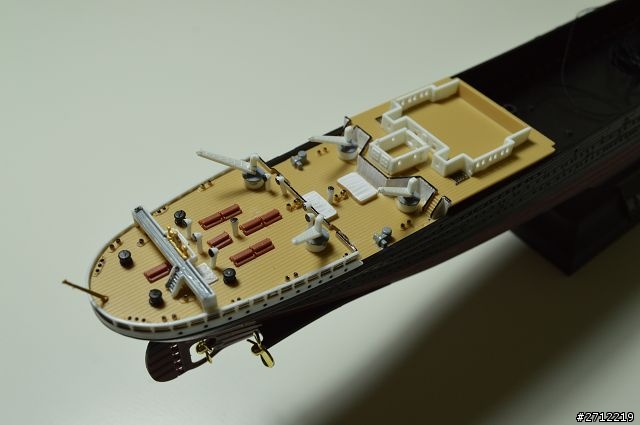

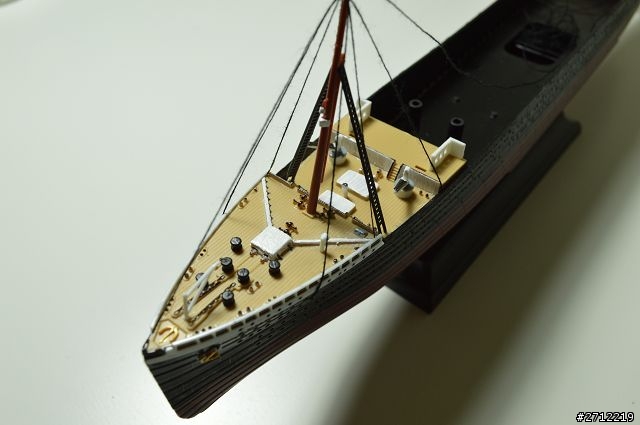

船頭
船尾

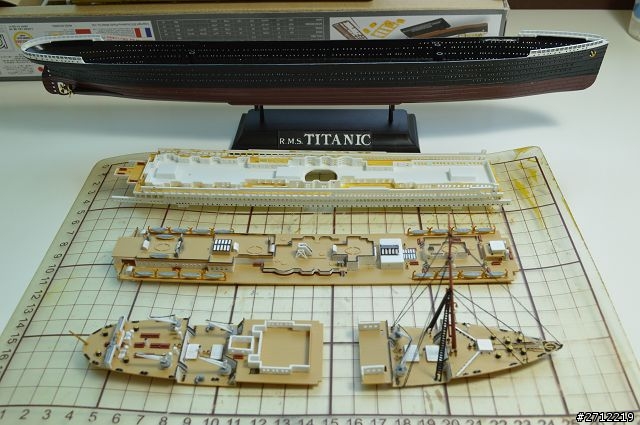

三層甲板和船體

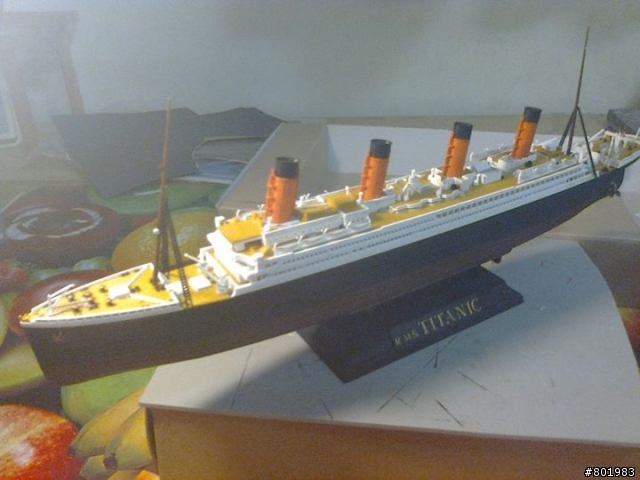

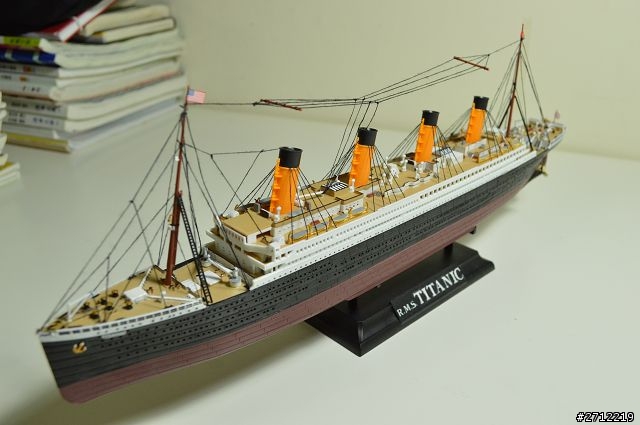

完成~
好啦 拉回主體 這次要介紹的是我在4月完工的帆船Arizona
這艘帆船是在鐵達尼號完工後無所是事的情況下萌生的想法 其實我原來想做的是一艘大型遠洋帆船 類似英國勝利號那種 但在看了價錢之後都相當不親民 就算是小型近海帆船也至少要幾張小朋友 於是在這沒錢不好辦事的情況下 我就給了自己一個挑戰:從零到有 自己設計一艘帆船並且建造出來而且成本要控制少於500!
於是在資金克難的情況下 工程就從畫設計圖開始了!
課餘之外抽空跑到圖書館借關於機械製圖的書 這部分也要自學些基礎知識
(由於小弟是新手 有請高人指導)
在國三大家都只注重課業 剛開始老師還問我說我學那東西幹嘛?
我以後走理工方面遲早也會遇到的嘛!

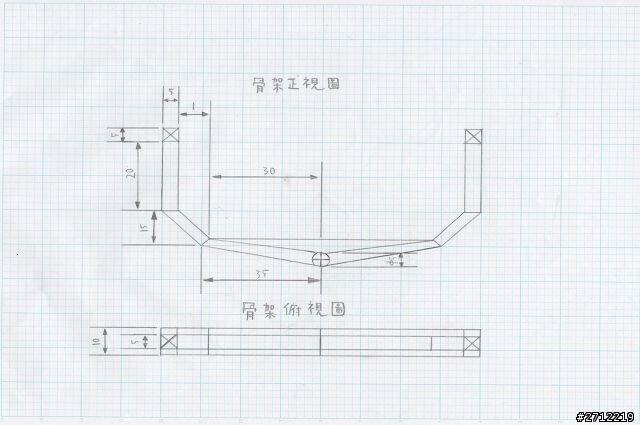

骨架設計圖

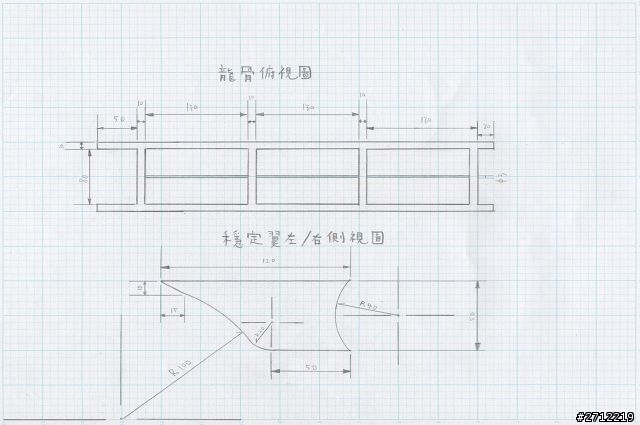

龍骨&中央板(當初不知道就叫他穩定翼)設計圖

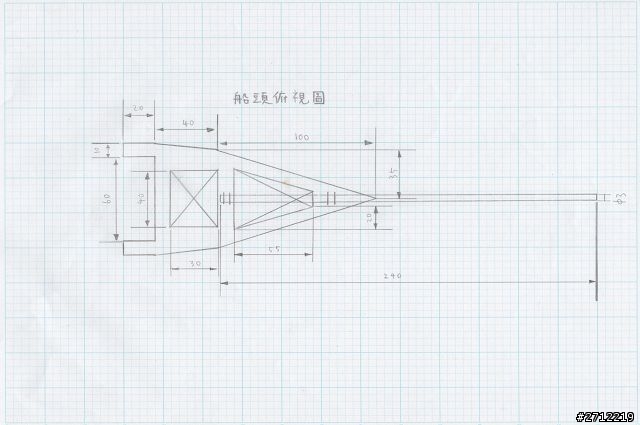

船頭俯視圖

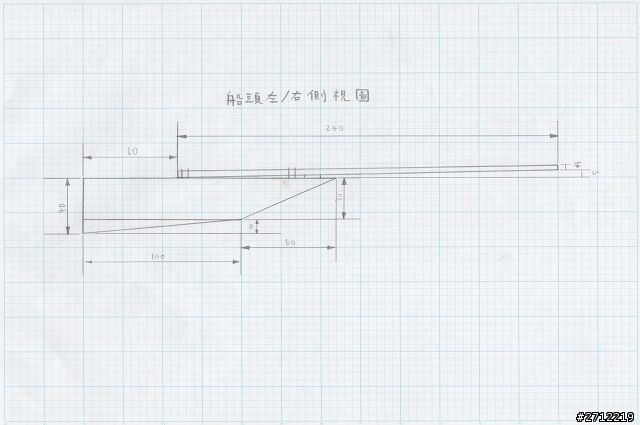

船頭側視圖

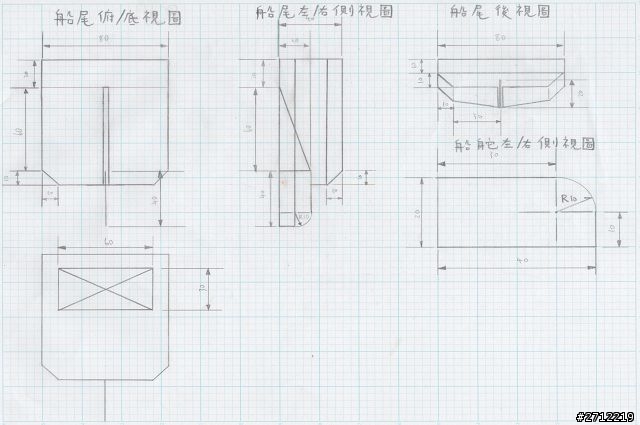

船尾側/俯視圖

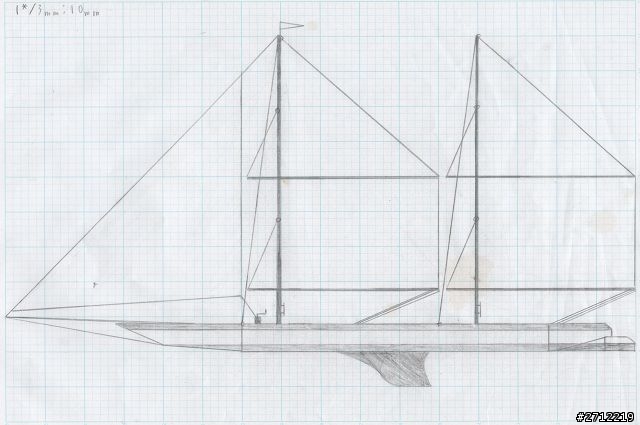

整體設計圖 設定尺寸為長80cm 寬8cm 高50cm
畫完設計圖後就開始熱血的動工啦!
材料其實都滿好找的 幾乎都在下課時去學校旁的文具店找材料 那邊的人都用一種相當怪異的眼神看著這個在手工藝品區逛著許久的男生
船身使用材料為冰棒棍 搭配長木棍及保麗龍膠 用一些技巧就可以迅速建構船身

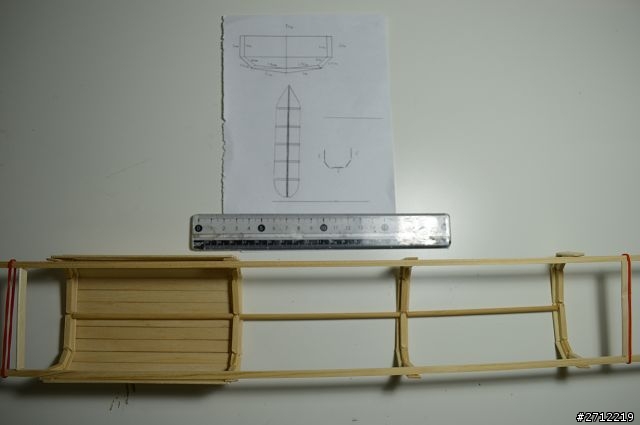

龍骨(或骨架) 以及初始概念圖 別以為這看起來很簡單 骨架的角度有夠難橋的

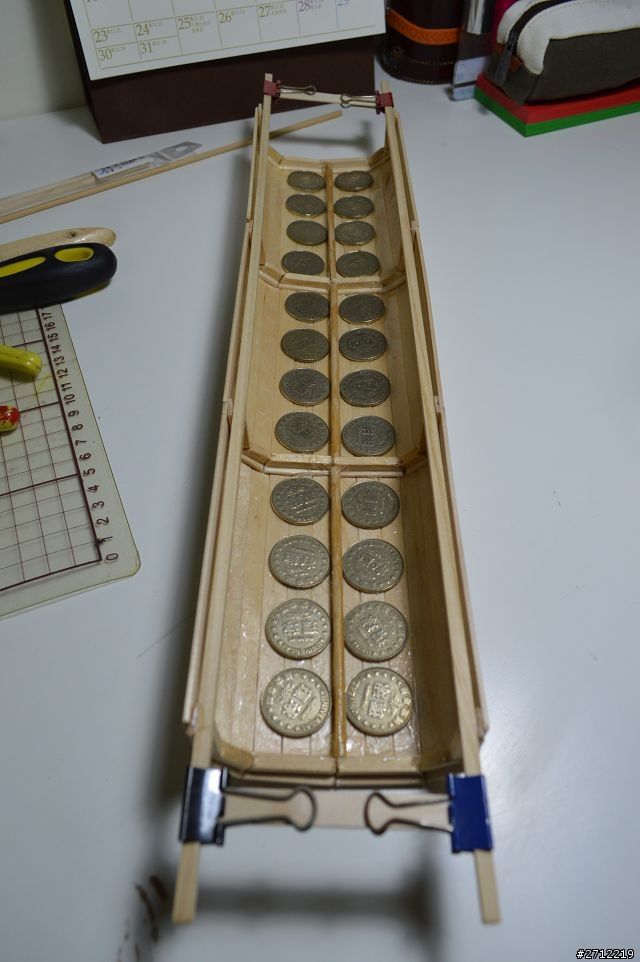

相當霸氣的壓艙物 反正代幣放著也沒用嘛
上完甲板之樣
內層船壁鋪完+船頭甲版 做法是先在紙上畫出設計圖在貼上冰棒棍 其中船頭三角位置又往下凹是拿來放錨的 空著的是船艙口

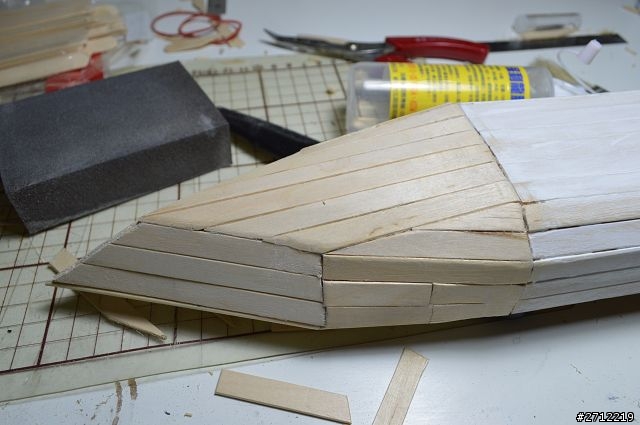

船頭 要鋪成弧形的 之後會用銼刀磨成流線型的

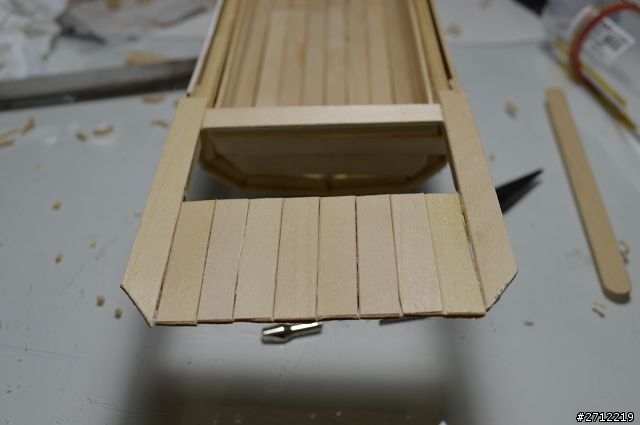

船尾甲板 後面不知道要做什麼所以也留一個船艙口

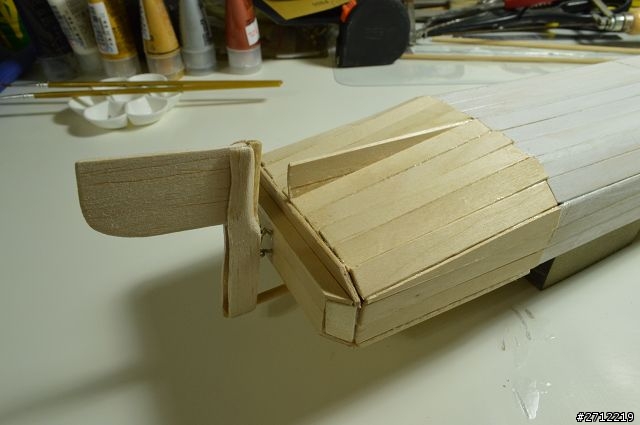

船尾 舵的地方之後有改 可以跟之後的比較一下

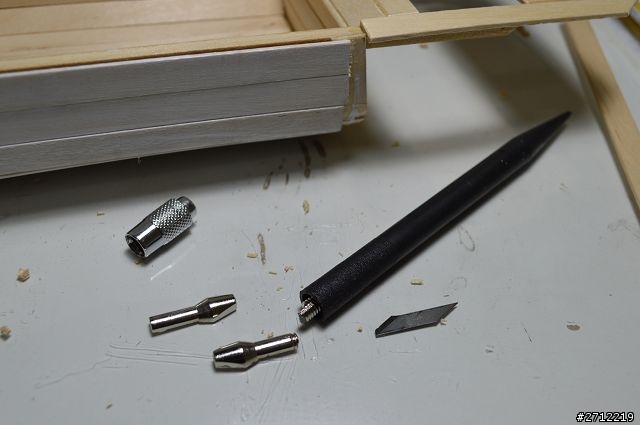

又斷了!這艘船總共用斷了我三支筆刀 而且在做船尾時還不小心切到手 止了很久的血才止住

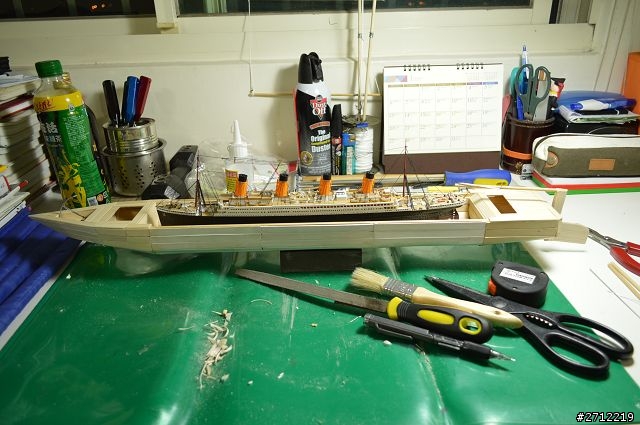

小傳載大船~

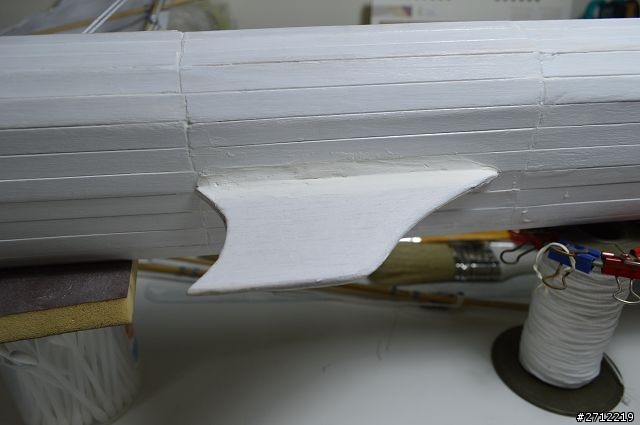

中央板 這玩意兒是用八沙木做的 相當好切而且能磨出完美的弧型 用補土填補出跟船底連接的弧形

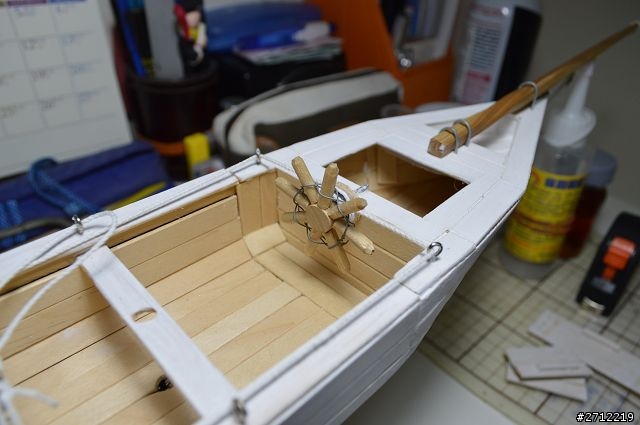

這個船舵(這叫船舵是吧?)真是超難做的 每根把手都要用針戳一個洞再用鐵絲固定 不過很好看就是了
設計成真的可以轉動 而且可以帶動後面的舵
船帆骨架 當初不知從哪看到梯型帆 煞是覺得好看所以就設計成跟一般三角帆不同的梯形帆
設計時想設計成能收起來的樣子(也許停泊時能收帆的構想)所以卡再收帆系統這一關卡了許久
照片中這是未更改的第一版

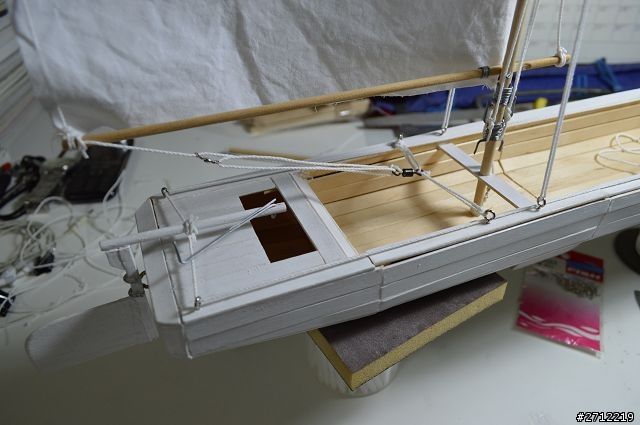

這就是舵跟操帆系統啦 連接舵的兩條線就是連接船舵的(接上上張) 可以看到更改後的舵比起未上漆的薄了些(也比較容易斷)
另外操帆系統就是用一般收放繩的方式控制角度 後主桅杆和下橫桿的地方是可以旋轉的
後主帆 材質是廢枕頭套! 看起來像衛生紙嗎?(我同學都問我哪裡搞來那麼大的衛生紙)
收帆時把連接橫竿左方的線從主桅杆收到捲線器上 一方面也把右邊拉帆的繩子鬆開
(這是第二代設計 第三代改成收跟放同條線)

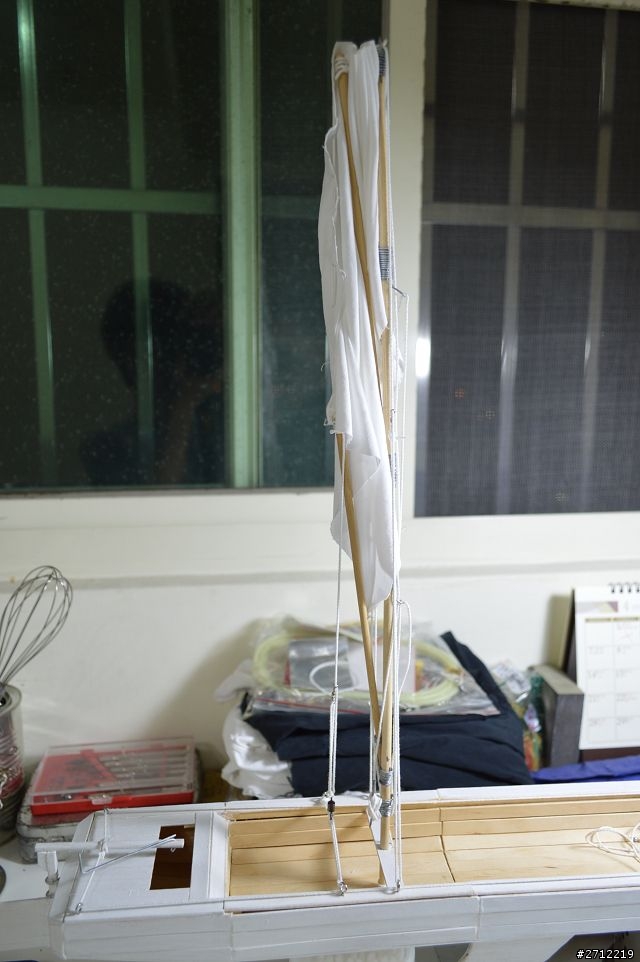

醬就是收帆的樣子啦~ 另外還要考慮到梯形帆收帆時右下角會拉到所以又加了個收放繩裝置

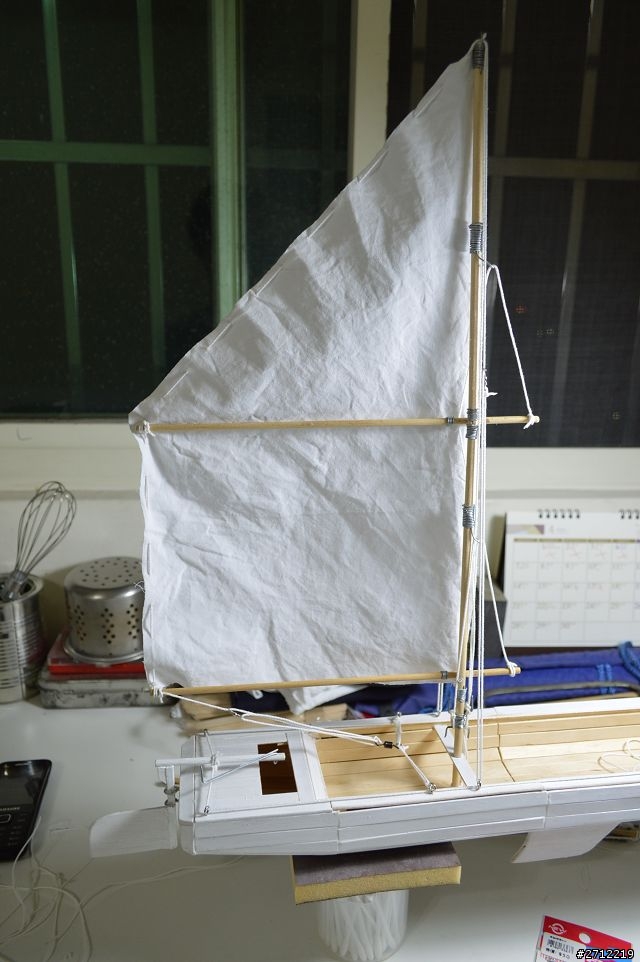

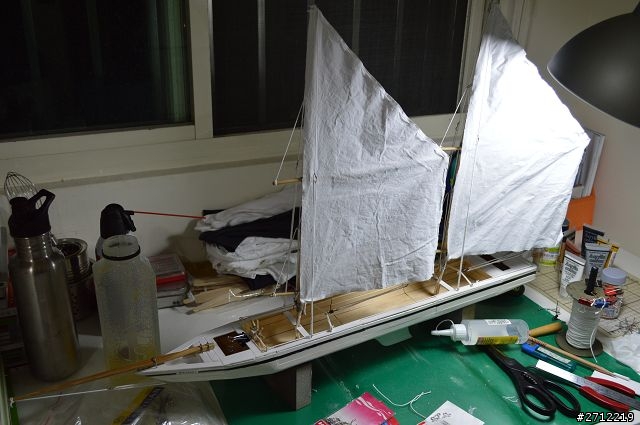

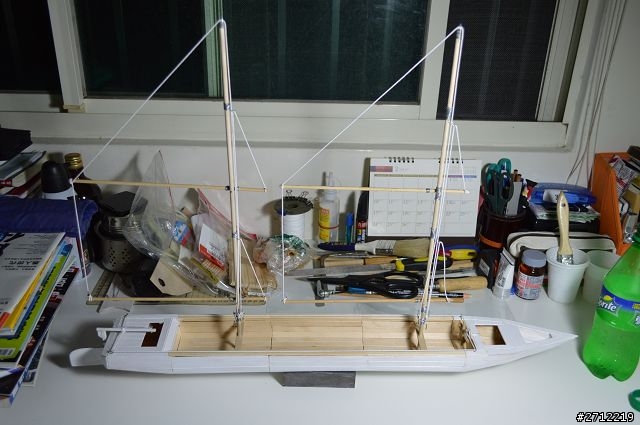

前後主帆都張好了 還有前桅杆也架好了(別懷疑那就是筷子!)

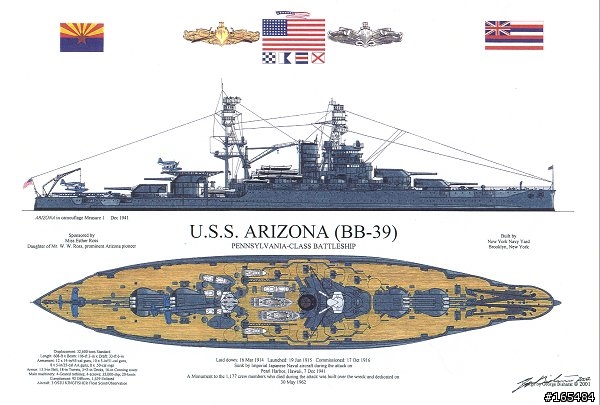

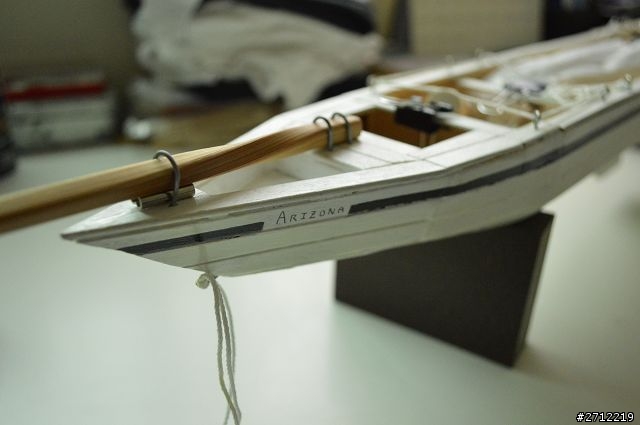

命名為Arizona! 有人問問什麼叫Arizona 我也不知道 就單純好聽吧!

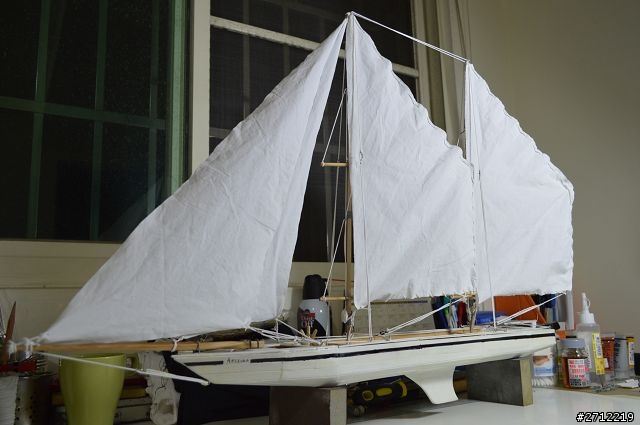

架起前桅帆 設計成可以左右移動的 雖然真的不知道可以幹嘛?
到這邊為止 這艘船的建造就告一段落了 花了半年的時間總算完成了
成本呢? 486元! 果然沒錢人才會動腦想辦法 激發創意並且以最小的成本完成
這就是在限制中求的最大生存的道理吧!
順帶一提 由於當時剛好遇到學校要坐冰棒棍作品 我就拿著這艘船去打成績 老師看到下巴都掉了
下一個要造的船是1/700的大和號 不過最近要拼特招所以先暫時停工 下次復工就是7月底了呢 真久阿~
感謝各位耐心看完 並請期待未來還有機會跟大家分享作品(其實我興趣滿多的的 有單車 戶外運動 攝影等等...)
..........
小弟本身真的是國三生 今年要升高一 也是十二年國教的白老鼠
