我是5月23號在掏寶上訂了這一台DELTA系列 D-FORCE 3D印表機,本來賣家答應10天發貨,結果又拖了4天,我到6月8號傍晚才收到,但當晚要去喝同事的喜酒,所以等到禮拜一再來開箱.
把外箱打開
該包的地方都有用泡棉包起來保護著,送的配件線材等都用膠帶牢固的固定著,開始小心的拆開
送的配件都在箱子裡,雜七雜八的很多,沒拍照片,附上他送的SD卡中的檔案代替吧!
準備開始裝送線馬達跟送線器
送線馬達跟送線器裝好了
用螺絲把開關盒固定在鋁擠型立柱上
把LCD 控制面板街上排線裝上固定架,用螺絲鎖在機器下方
用夾子把圓形玻璃夾在熱床上,機器上面裝上賣家送的線材支架(用水管做的!好像有點簡陋,啊!!不是,應該要說很簡捷!?),基本就完成組裝了,可以準備開始列印東西了!
開始先用賣家送的PLA線材列印,先印小機器人試試
感覺好像很糟糕!
近看慘不忍睹!!!
怎麼會這樣呢?馬上聯繫賣家,賣家說應該是切片沒切好,切片沒切好!?對!我剛剛只是找到一個小機器人的STL檔,就直接把他匯入Repetier-Host中,直接在裡面做切片(也就是分層轉G-CODE)後,就直接印了,而且溫度的設定也有問題(先前擠出頭設230度)
賣家建議我把溫度設在210度,先印一個八爪魚看看機器有沒有問題(SD卡中附的測試檔案,已轉G-CODE)

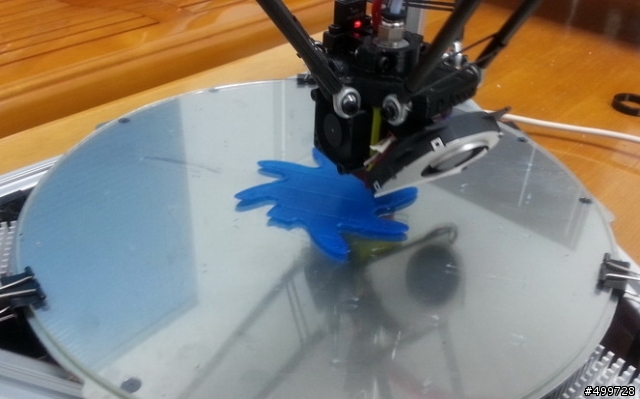

開始印八爪魚,看起來正常多了!
印的感覺蠻細緻的,完全不像剛才那個機器人,看來的確是切片跟溫度的問題
本來一切都是那麼的美好,但是不幸的事卻發生了!
我看打印出來外表好像很光滑,一時手賤想去摸一下,因為還在打印,為避免被移動中的打印頭碰到,於是手就放的比較低伸過去摸章魚的眼睛,這時不幸的事就發生了,我手上的手錶碰到LCD控制板上那一排外露的接腳,造成線路短路了!!!O MY GOD!!!
瞬間機器立刻就停滯不動了,接下過了幾秒鐘,機器上的蜂鳴器開始尖叫,我馬上就把電源開關給關了,但已經來不及了!
小心把打印頭移開挪到上方,把打到一半的東西拿下來,再把機器用USB接上電腦,沒有反應,把機器AC電電源打開,LCD顯示全亮,但接上電腦,也是沒有反應
再把機器用USB接上電腦,試著用ARDUINO去聯繫機器上的MEGA2560,根本就連不上!
機器用USB接上電腦,LCD只會顯示這樣:
沒辦法開始連繫賣家,發狀況跟他說,也說明了是因為LCD控制板沒有附上外蓋(沒有附上外蓋的原因,賣家的說法是那個不是很重要,有附上檔案有需要可以自己印)所以才可能發生這個意外
最後賣家判斷應該是ARDUINO 2560主板,跟上面的驅動板燒壞了
ARDUINO MEGA 2560
驅動板
賣家說會寄新的電路板過來給我換,好吧!現在也只能等了!
=====================================================
等了4天終於新的板子寄來了,開始準備換!
把熱床拆掉,開始拆之前先把接線先拍照,免的忘記!
開始拆開換板子了!
把新的MEGA 2560板子換上後,接下來驅動板要由X軸,y軸,Z軸一個一個的裝上測試性能,結果其中一片新的驅動板有問題,參考電壓一直在4.6V左右調不下來,正常要調到1.2V,這樣就少了一片驅動板
後來是u賣家發了一個掏寶上的驅動板網址給我,讓我拍下,再由他替我付款,今天寄出明天就能收到
一次拍3個,賣家可能也怕了!狀況多多!!!
又要再等一天!
=====================================================
隔天一早就收到版子(順豐快遞果然是最快的!)
立刻裝上,試了一下,好像輸出的穩定度比先前賣家寄來換的還要好(噪音跟震動都變小了!)
索性3軸全換上新買的板子,賣家寄來換的板子只裝在E0(擠線器馬達)
重新列印八爪魚
穩穩當當的列印中!
漂亮的八爪魚
看來機器的性能應該是OK了!
該把機器了線路整理一下了!
像這樣哪條是哪接到哪裡根本就分不清!
把線拉出來整理
參考01上其他大大的做法,把各組線用膠帶固定,再貼上相應的標籤,再用匝帶固定
看起來好多了!
接下來把線材換成自己買的PLA
印一個自己畫的30mm x 30mm x 30mm 的中空正方體
量一下尺寸,就幾條的誤差!
再印個白色的八爪魚
雖說這次買這台3D印表機的過程是一波三折,但在這些處理根解決問題的過程中也讓我學到了不少,對以後機器日後使用中保養和維護及故障排除,相信會有幫助的!
我的開箱文就先寫到這裡,也謝謝大家耐心的看完這篇!
日後再有什麼新消息再跟大家報告!
