製作者：國立台北教育大學-電子玩具研究社社長 金克杰
使用3D印表機機種：iPrint 3dstuffmaker Evolution
3D繪圖軟體：Autodesk 123D Design
製作過程：
首先使用Sketch裡的Poly Line畫出腳底板的大小，為符合RBL機器人格鬥賽賽事規定之尺寸，大小設為56mm*68mm。
![[3D列印分享文] 3D機器人零件設計-腳底板](http://attach.mobile01.com/attach/201403/mobile01-bbfb04212aa362093e7363756b1a0501.jpg)
連接部份是以螺絲與機器人骨架連結，因此要畫出螺絲孔的位置與大小
使用的螺絲尺寸為M3，因此孔徑大小設為直徑4mm。
接著使用Extrdue工具擠出立體形狀，擠出高度為3mm，前端因外觀需求設計成較高的樣貌，並使用Chamfer工具加以修飾。
![[3D列印分享文] 3D機器人零件設計-腳底板](http://attach.mobile01.com/attach/201403/mobile01-c089b18af0e168c819c582c9f752e593.jpg)
接著使用Extrdue工具擠出立體形狀，擠出高度為3mm，前端因外觀需求設計成較高的樣貌，並使用Chamfer工具加以修飾。
![[3D列印分享文] 3D機器人零件設計-腳底板](http://attach.mobile01.com/attach/201403/mobile01-079ce932d342aa223a3f798f088b1e78.jpg)

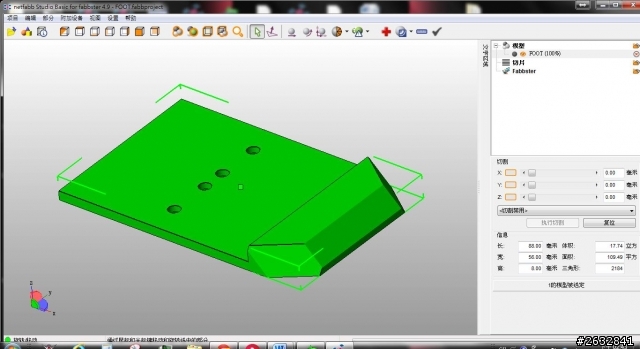

接著將做好的模型輸出成STL格式，並用netfabb Studio Basic軟體來檢查有無破面或其他問題。
![[3D列印分享文] 3D機器人零件設計-腳底板](http://attach.mobile01.com/attach/201403/mobile01-4b8c7dbf70a5da6be153ae214810322f.jpg)

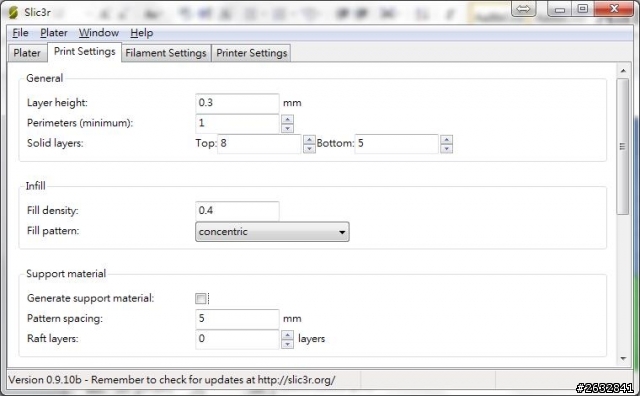

接者到iPrint印表機軟體的列印設定，調整列印參數，由於沒有懸空部份，因此不需要設定支撐材，精度部份設定為0.3mm。
![[3D列印分享文] 3D機器人零件設計-腳底板](http://attach.mobile01.com/attach/201403/mobile01-a613f7c3f19d69fce7cccb7dc3d01e25.jpg)
接者到iPrint印表機軟體的列印設定，調整列印參數，由於沒有懸空部份，因此不需要設定支撐材，精度部份設定為0.3mm。
![[3D列印分享文] 3D機器人零件設計-腳底板](http://attach.mobile01.com/attach/201403/mobile01-f6a0128da0f2a7ac7923bc0f73e75157.jpg)
列印完成後之外觀，強度部份令人滿意。
![[3D列印分享文] 3D機器人零件設計-腳底板](http://attach.mobile01.com/attach/201403/mobile01-3634e8f476263524c05728fe3d40e33e.jpg)

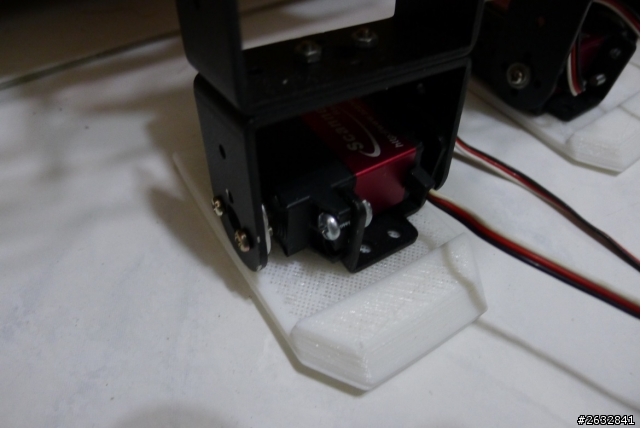

裝上機器人後的樣貌。
![[3D列印分享文] 3D機器人零件設計-腳底板](http://attach.mobile01.com/attach/201403/mobile01-92b6a6e87f4f647c8306af123c43a047.jpg)
