[開箱組裝] 衝動下的慘物!! AE SC10 4X4 FT皮帶競卡~完工啦~

經過一番比較~(其實只有一個晚上)

決定~
就是它!!

AE SC10 4X4 FT版!!


在經過衝動驅使下~

出現了!! SC10 4X4 FT!!


FT套件車~全車KIT版~FT場隊配件~


車殼~好大一個!! 這次打算委託其他人噴漆XD~


一樣滿桌的零件~


說明書~~跟外箱比好小一本阿


FT版特別贈送!! 藍亮亮的螺絲阿~


開始開工組嚕~

SC10 4X4板很特別,先從轉向機構開始裝

A零件包:轉向零件包~伺服器是用亞拓的DS615


有送伺服器位置固定架!!方便伺服器安裝的位置不會太後面


伺服器固定座~可以調整厚度~不怕伺服器尺寸比較特殊喔


鎖上伺服器,恩...剛剛好不用調高伺服器固定座


FT版可選擇中央補強座或是安裝防塵車殼


安裝完成後的轉向總成


差速器安裝!!用的是傘差喔~


原廠建議是前3萬後5千的差速油


前差速箱+前段底盤~


這邊出了點問題...

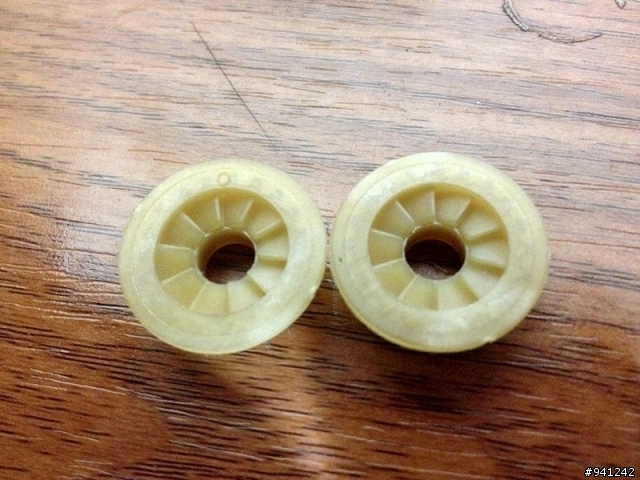

由於培零並沒有壓組的很密...
變成組裝起來後...


根本裝不密合阿~轉起來還會很緊...建議各位組裝時要把差速器兩邊的培零壓到最密實...這樣才會剛好~

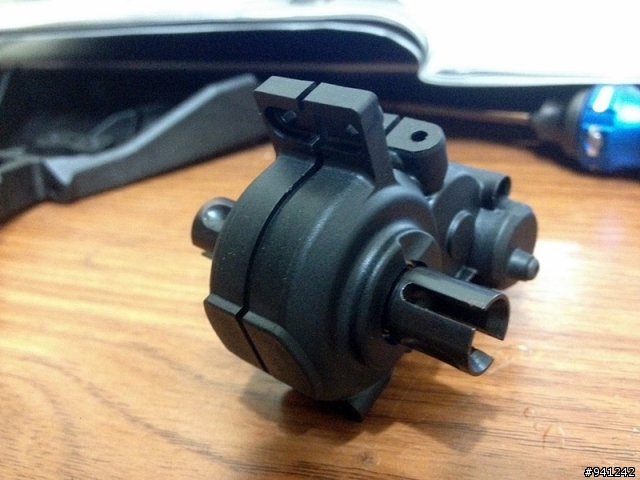

差速箱與前轉向總成組裝完成


皮帶齒原廠提供兩種齒數

19T(有個圓圈記號)跟20T,原廠建議20T,因此先裝上20T皮帶齒


按照原廠建議鎖至螺絲露出3mm


鎖上前段底盤,前總成完成!!


後差速箱+馬達座+後段底盤


由於差速器修正好了,安裝上沒難度,後總成完成


有些部分可換上FT版專有的藍色螺絲,說明書上會特別註明RTR ONLY或FT ONLY


放在一邊比較~(後來才發現放錯長度比較了XD)


前蝴蝶版~


也是FT特有的藍色螺帽


建議在鎖這類塑膠件時~所有螺絲先鎖上後再慢慢一個一個鎖緊,避免因為鎖歪而讓塑膠件變形


AE原廠有提供2種擺臂球頭孔位


建議新手還是先依照原廠所建議的位置鎖上


很多新人組車時很容易忽略掉一點,就是上螺絲防鬆膠,尤其是鎖在金屬結構上,因為金屬沒有彈性,沒上防鬆膠很容易因為震動而導致鬆脫

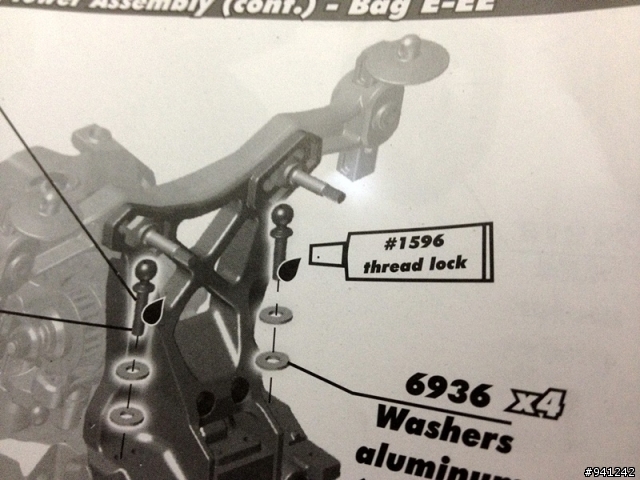

以AE原廠為例,會特別註明哪部分該上螺絲防鬆膠

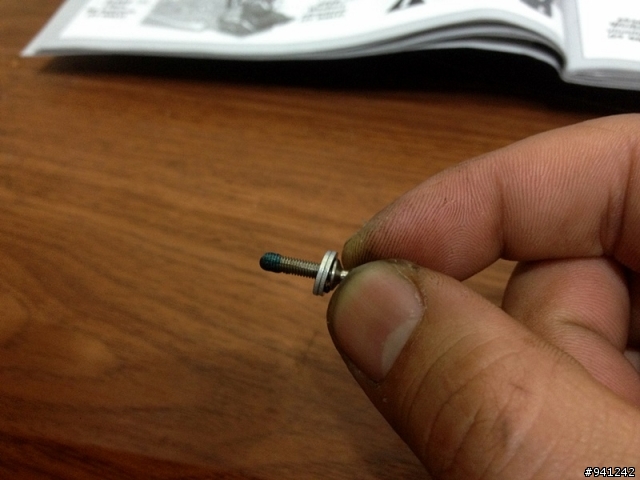

不用特地去買原廠防鬆膠,一般五金大賣場都有賣,一罐不到100元,用超久的


點上一圈就夠了~不需要整個塗滿


前總成鎖上球頭!!


題外話,若時常組車或修車,這種塑膠盒好用到翻掉,而且不貴,可以多買幾種尺寸備用


後蝴蝶版,因為組裝過程都一樣,就不再詳細記錄了


轉眼間來到前擺臂組嚕~(此時已經是第二天開始組裝)


狗骨採用CVD接杯


組裝完成!!


接下來就是拉桿了,一樣照原廠建議的長度組裝就很OK了


裝上擺臂後前總成總算開始有型出來嚕


後擺臂組~


一樣是CVD狗骨


擺臂組完成!!


原廠提供2種投影板角度可選擇


一樣先依照原廠設定去跑

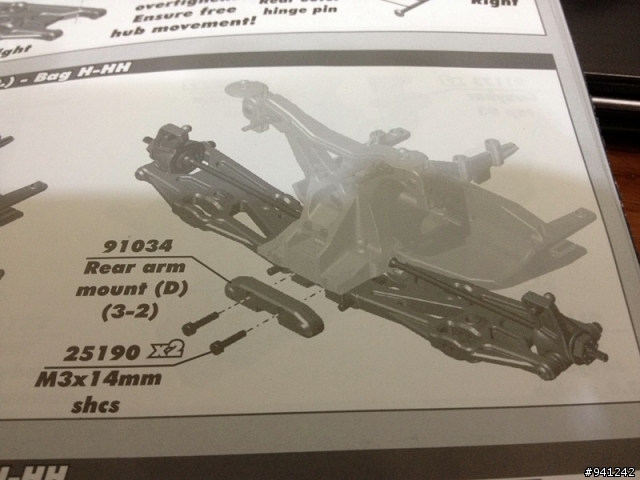

擺臂長度設定若不熟,真的建議先照原廠設定


後總成組上擺臂嚕


下來是FT系列車款的特色......

好多防傾桿給你選擇阿~

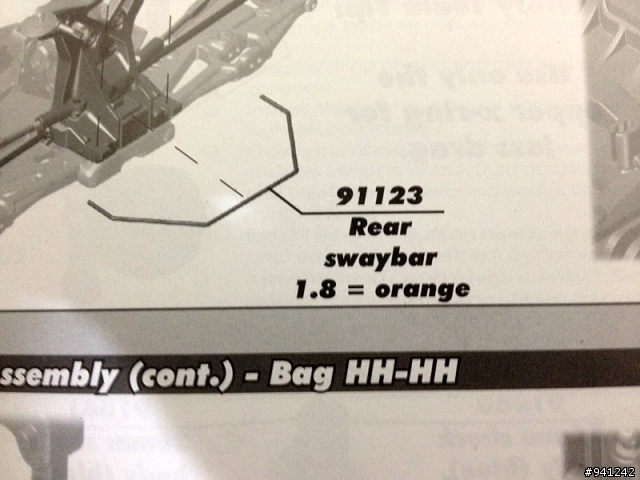

防傾桿會依照硬度或粗細不同來分類~原廠的建議是


前 藍 2.0


後 橘 1.8


防傾桿零件包~


我習慣是先鎖上車後在固定拉桿


組裝好後的樣子~

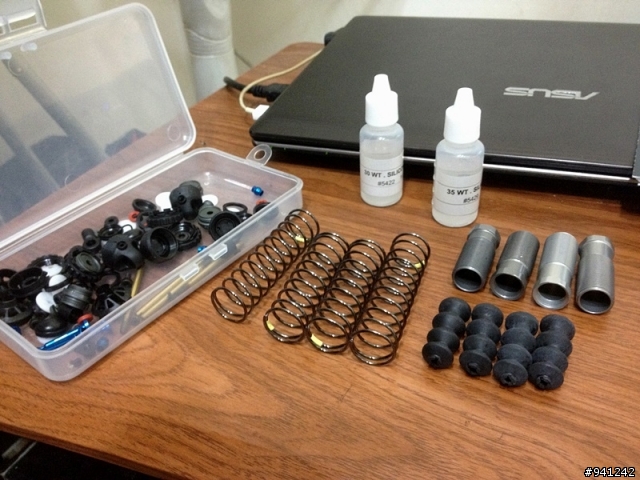

接下來就是每個組車人的噩夢之一........

必正氣(誤!)

原廠的設定是前35後30


這避震器很有趣~是用兩截式的~第一次組到這種形式


一樣...灌好油後...放著讓氣泡消失....(1小時)


組裝好後的避震器組

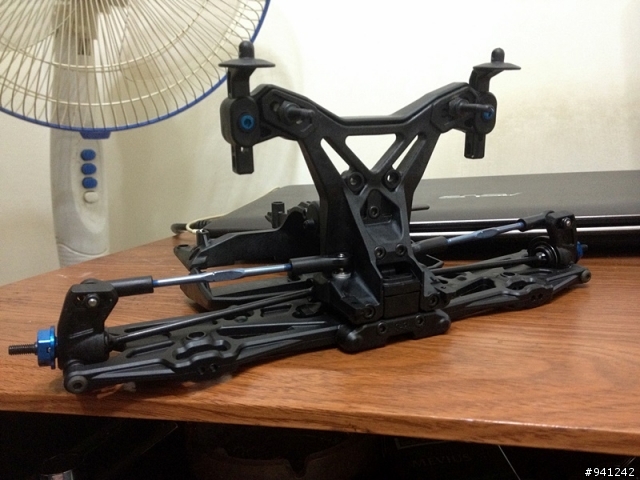

組上前後總成~這時候已經接近80%完成了~


接下來是中央盆型底板~


沒難度~


前後總成安裝完成~


接下來就是這台車的傳動部分~皮帶+大齒組嚕~


扭限片


原廠附有32P 62T和48P 93T兩種齒數,因為我打算是用32P的齒組,因此選擇32P 62T大齒盤

上皮帶嚕~


由於AE有設計皮帶保護殼,皮帶受到砂石捲入掃齒的機率降低非常的多


原廠建議扭限鎖至螺絲露出3.5mm


另外買的32P 14T 5mm軸心的馬達齒


使用的是舊車 SC-A10的電裝:好盈 EZRUN 120A WP SC8 +550 3660無感馬達


電裝盒和電池壓板


SC10 4X4 FT提供了兩種電裝與電池安裝方式

雙短版電池


長條電池


由於小弟沒有預算買新電池,只好選擇長條電池放置式的安裝法


前防撞桿




後防撞桿+擋泥板!!


小弟覺得那兩片超可愛的XD


下來就是FT版特有的中央補強柱了


用的是金屬材質,裝上後彷彿!?更強壯了些


由於原廠只有車框,另外購入ProLine車胎


黏合好後還不錯看


上車胎後,整台車氣勢開始出來了!!


霸氣的前端,整台就是很扎實


後擋泥板上還有設計AE的LOGO


避震器效果一級棒~花時間好好灌油果然值得

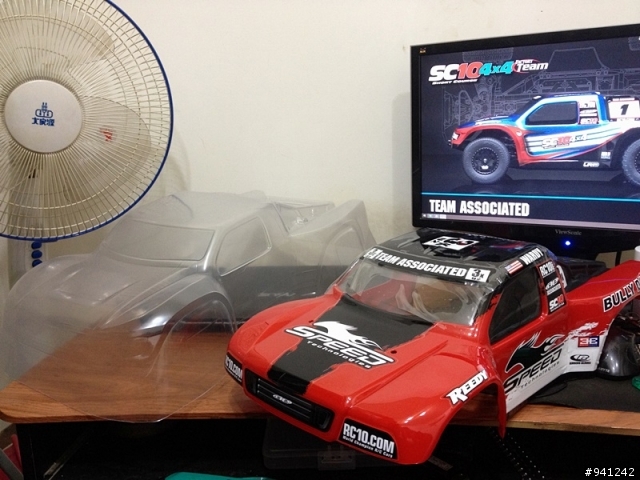

由於車殼要委託高手代噴(懶了),因此先將之前的車殼請出山


AE的高像真車殼!!(也超單價阿Q.Q)

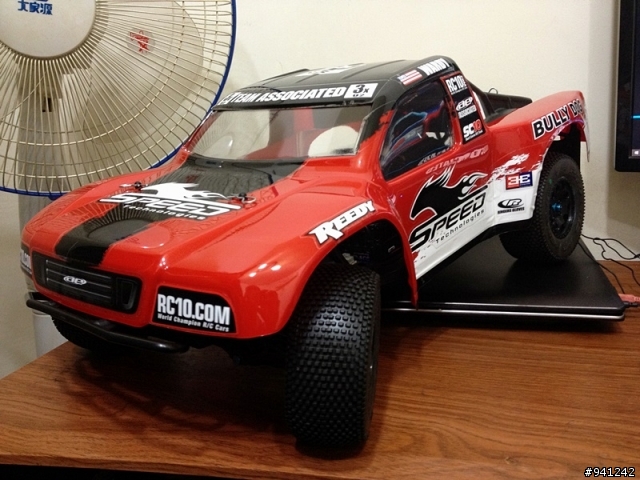

裝上車殼後.....

霸氣外露


越野場上的王者

SC10 4X4 FT版 BULLY DOG(暫定)


霸氣出場!!!



接下來...
就是要找天黃道吉日

準備試車啦!!!!

感謝各位車友看完

小弟最近真的...
開始越寫越沒內容拉Q.Q
