請問板上有在接觸Arduino的大大

Wen仙

Wen仙
個人積分：0分
文章編號：47415121

0分

樓主

2013-11-26 18:04

小弟我在某網站買了一台搭載arduino sensor shield這塊板子的車子

還有一顆Arduino JPEG Camera,在手機操控自走車行進方面已經沒甚麼問題

卻在Camera要接上arduino sensor板子上卻遇到瓶頸,請問板子是否要有驅動才感測的到Camera?

因為Camera另外拉線接上電腦測試功能正常,卻在接上板子後毫無反應

有大大可以題點小弟一下嗎^^?

2013-11-26 18:04 發佈

文章關鍵字板上 Arduino 大大

ivggrktq

ivggrktq
個人積分：71分
文章編號：47416998

71分

2樓

2013-11-26 20:09

Arduino的用意是在讓初學者對電子電路感興趣有學習的動力,可以在這部份用心學習!

不然光是看工科的書要讀的就非常的多了!

你還是花時間研究一下它本身的原理會比較好!

Pirate 99999

rical

rical
個人積分：0分
文章編號：47419429

0分

3樓

2013-11-26 22:28

Arduino不需要驅動程式來認得camera.
Arduino和週邊溝通都是很直接的通訊方式: UART, SPI, I2C, 或用digital pin模擬出其他類型.

你需要看一下camera的通訊方式是透過什麼種的protocol, 並把線接到Arduino上.
然後在Arduino的IDE裡, 看是要掛人家寫好的library來用, 或是自己寫個sub-function來收送camera說明文件裡的packet以跟camera溝通.

Wen仙

Wen仙
個人積分：0分
文章編號：47429008

0分

樓主

2013-11-27 12:54

恩,感謝大大

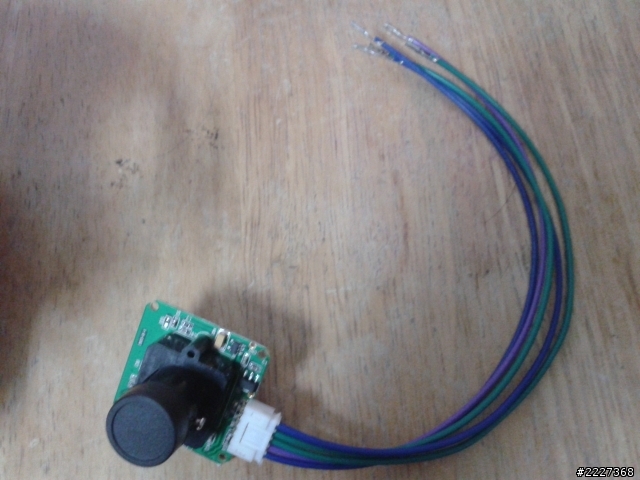

如上方法我大略了解怎麼做,不過我有個疑問是,他camera的這種接頭是否可以直接插在針腳上?

crazyking

crazyking
個人積分：16分
文章編號：47431868

16分

5樓

2013-11-27 15:29

你提到說攝影機接到電腦會動作，那你是怎樣接到電腦，接哪個介面

Wen仙

Wen仙
個人積分：0分
文章編號：47436907

0分

樓主

2013-11-27 20:23

接電腦我是用rs232 接上去電腦用他附贈的測試軟體測試的

我現在camera接板子上再透過USB連接電腦,但是電腦就抓不到camera了

crazyking

crazyking
個人積分：16分
文章編號：47443271

16分

7樓

2013-11-28 8:26

所以你已經自己回答問題了，你的攝影機是rs232介面，現在你接到板子上後，要利用板子的usb把攝影機資料傳出來，就是要自己寫板子將攝影機資料從板子的usb傳出來的程式

Wen仙 wrote:
接電腦我是用rs2...(恕刪)

TXRXRestore

TXRXRestore
個人積分：0分
文章編號：47491033

0分

8樓

2013-12-01 1:17

Wen仙 wrote:
接電腦我是用rs232 接上去電腦用他附贈的測試軟體測試的
我現在camera接板子上再透過USB連接電腦,但是電腦就抓不到camera了

我有找到範例，記得要把它的lib改成arduino用的才行
http://mbed.org/cookbook/Camera_LS_Y201

crazyking wrote:
所以你已經自己回答問題了，你的攝影機是rs232介面，現在你接到板子上後，要利用板子的usb把攝影機資料傳出來，就是要自己寫板子將攝影機資料從板子的usb傳出來的程式

Arduino的usb是uart的device. 要看怎麼設計把資料接回來囉~

hydedoggi

hydedoggi
個人積分：47分
文章編號：48761270

47分

9樓

2014-02-19 23:44

TXRXRestore wrote:
我有找到範例，記得要...(恕刪)

這位大大給的連結就提到了, camera 有兩種版本, 一種接RS232, 一種接TTL,
不光是protocol不同, 電壓準位也不同. 直接買TTL版本就可了.

ameba

ameba
個人積分：30分
文章編號：48773472

30分

10樓

2014-02-20 17:27

不知道問題解決了沒。

根據Web說法，Camera是沒有問題，可以使用。

所以我猜是因為Arduino一次只能聽一個Uart（號稱是可以插八個，但實際一次只能聽一個port)，所以有可能Wen的Arduino上面插了超過一組以上的Uart裝置，所以沒有辦法動作。
