機身長: 315mm
機高約:120mm
材質：Depron (俗稱D板;不是珍珠板)
重量： 21.3g(含電池)
馬達減速組:7mm 空心杯減速組有刷馬達
槳: EP-5030吋槳 + 保護器
電池: 3.7V 150mAh
接收&伺服 使用6動含直線舵機2顆,DSM2
動作:升降,方向,油門
套件內容:Depron巫婆機一架,六動DSM2,7mm減速組,槳保護器

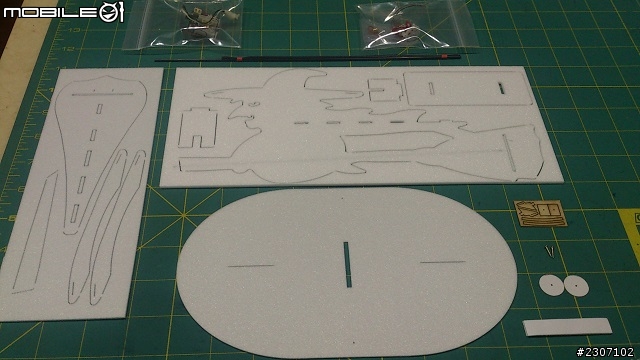

套件內容展示:
將Depron各元件取下

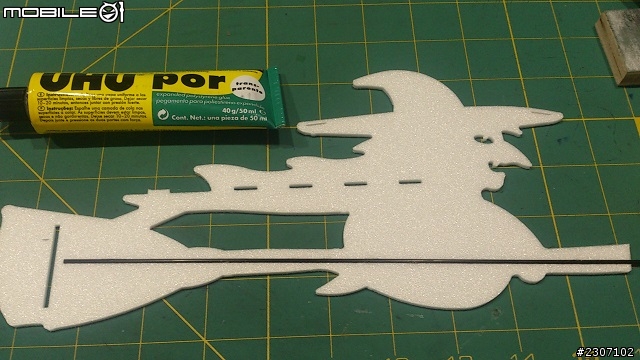

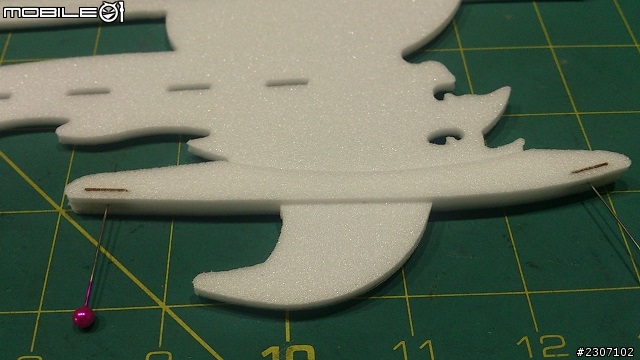

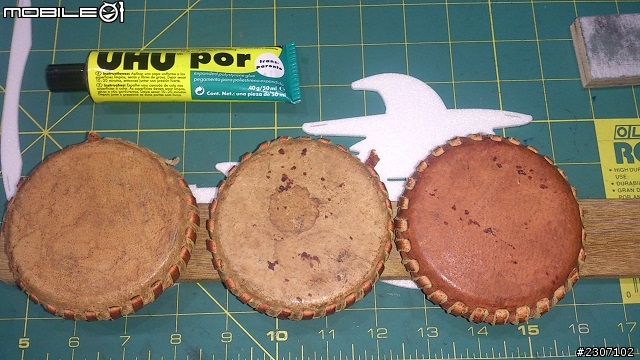

使用UHU por膠水,黏結1.8mm圓碳棒及主機身

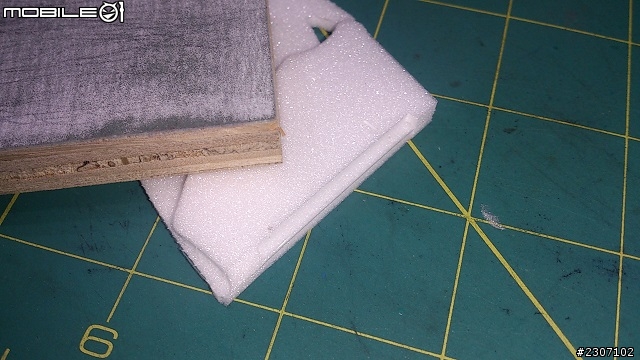

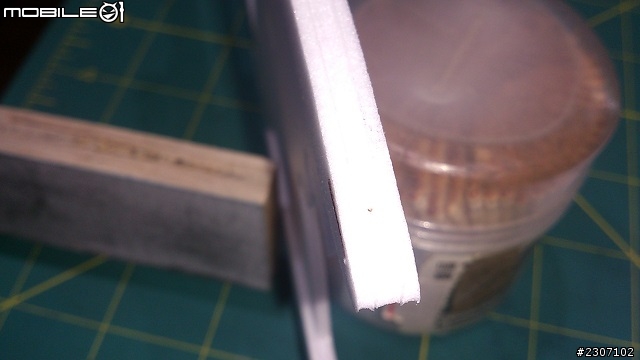

加壓

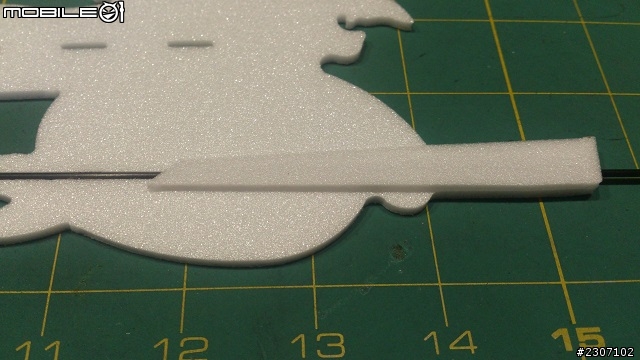

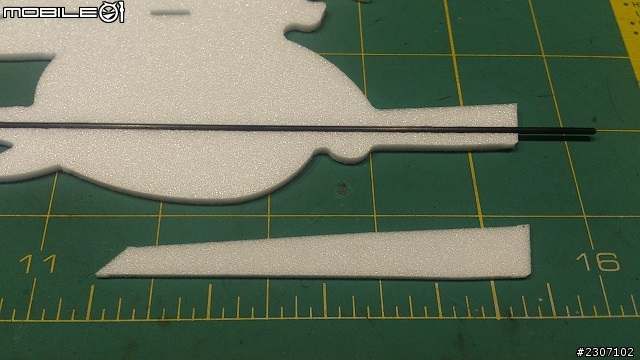

機身前段補強材
黏合

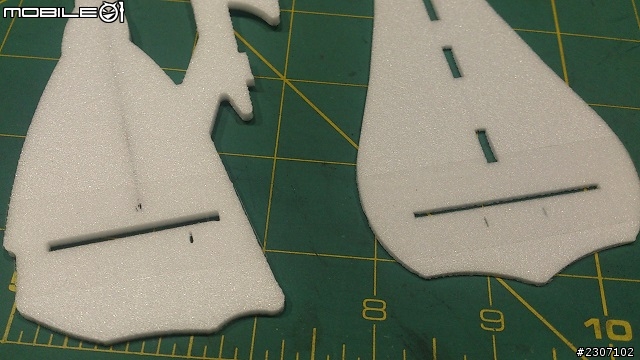

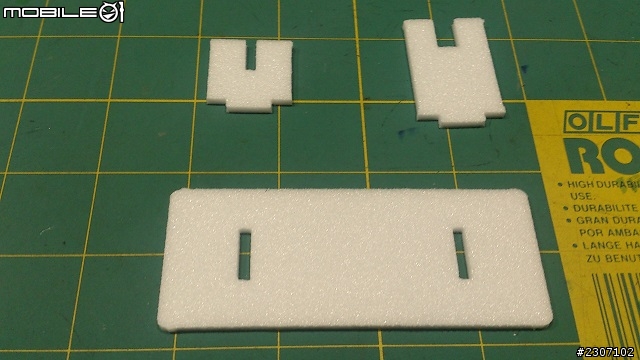

翼台兩側補強片,主翼固定木片,黏合

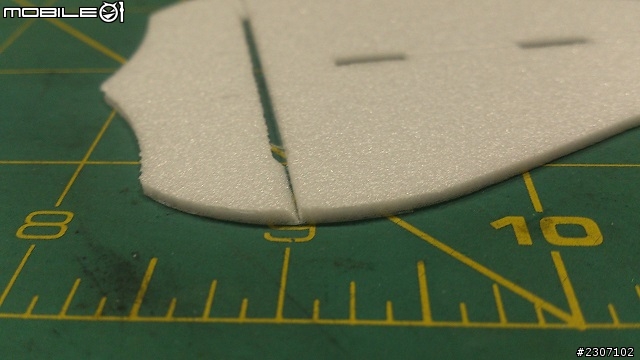

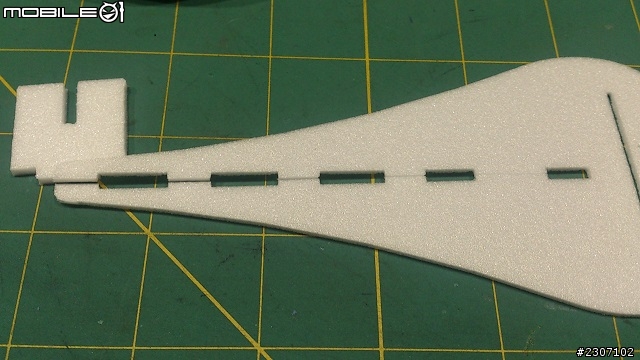

升降舵前緣起對中切開5段,較易施工
主翼固定螺絲及孔位
於升降,方向舵面一側貼上透明膠布

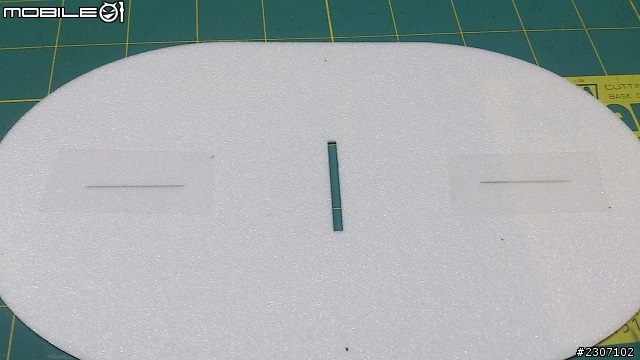

於主翼上反角補強片孔位下側貼上透明膠布

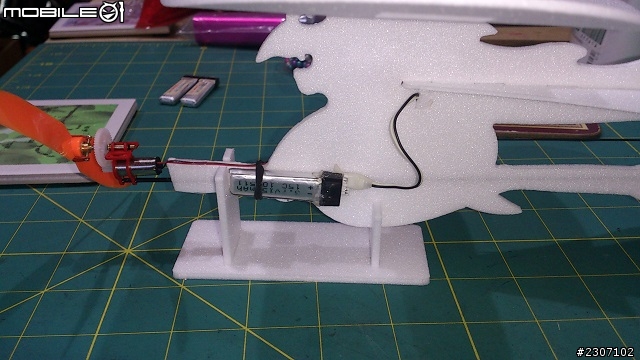

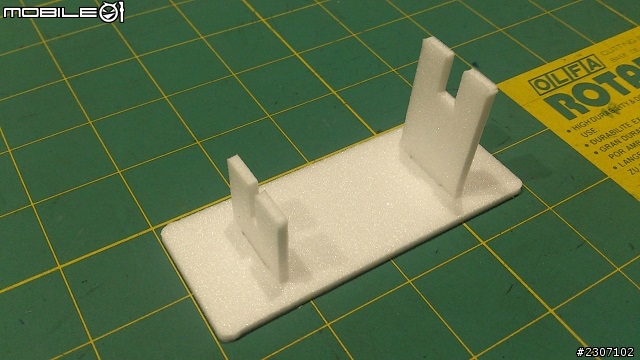

置機架黏合,以待後續置機使用.

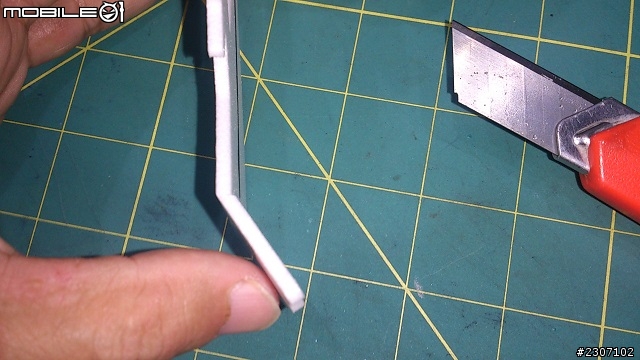

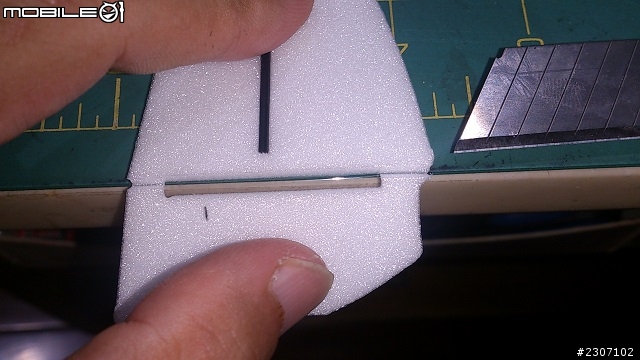

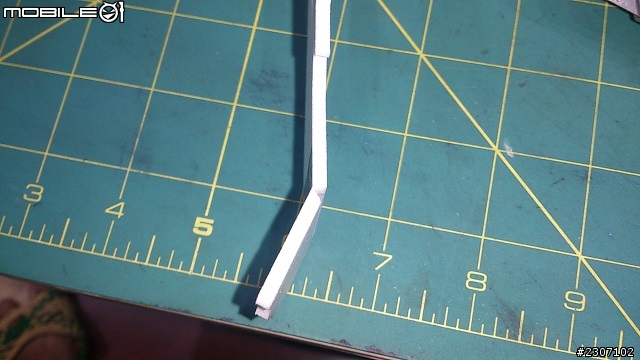

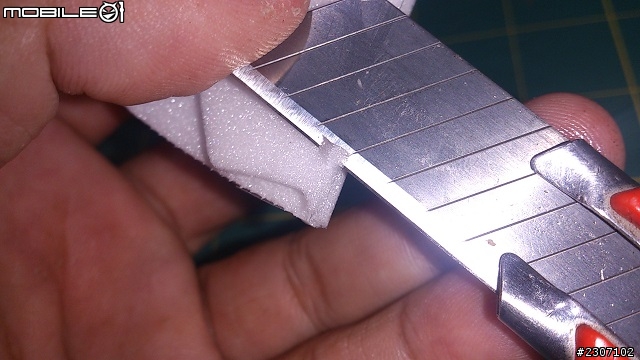

方向舵開V槽

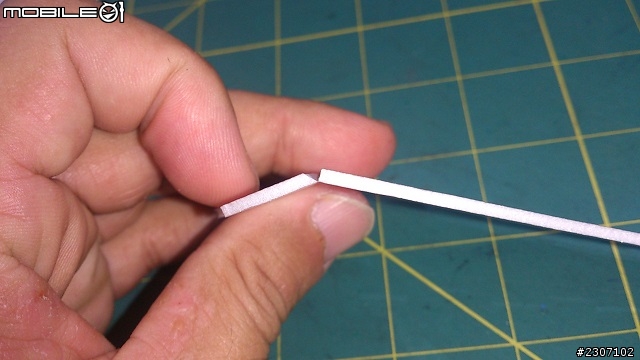

確認雙向作動順暢

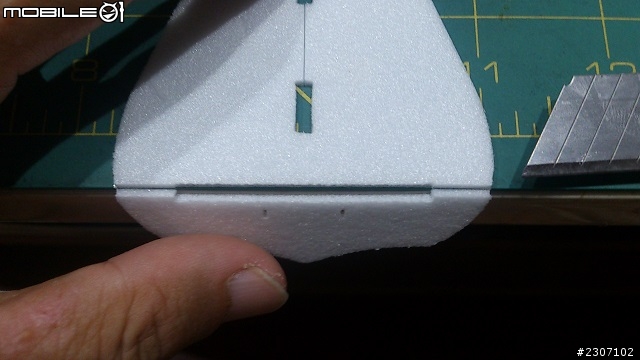

升降舵開V槽

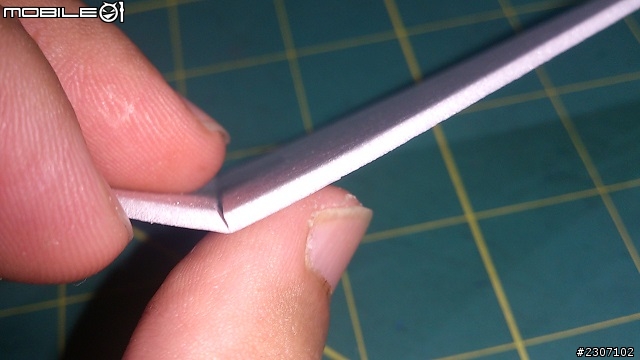

確認雙向作動順暢

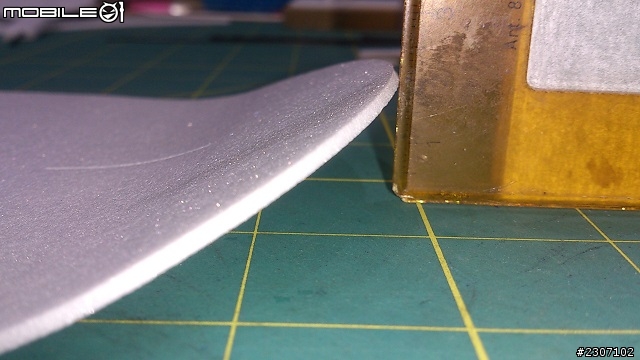

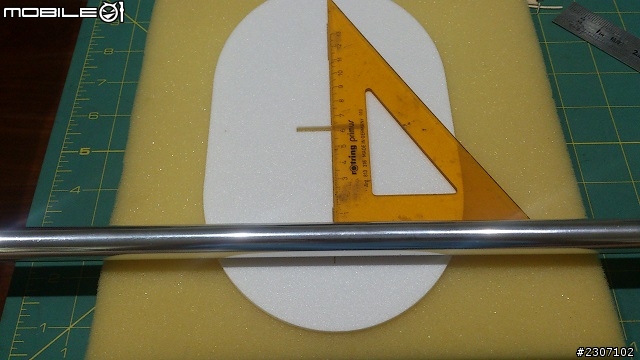

將主翼置於海棉上使用圓棒滾壓,滾壓方向與補強孔平行,僅需滾壓補強孔段即可.
確保主翼兩側上反角高度相同

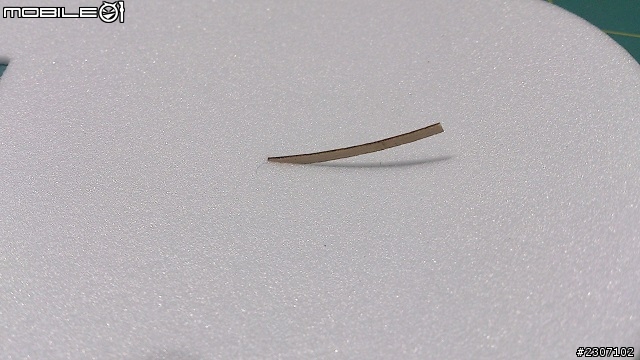

置入上反角補強板
確認主翼上反角弧度與補強材一致後,上膠結合

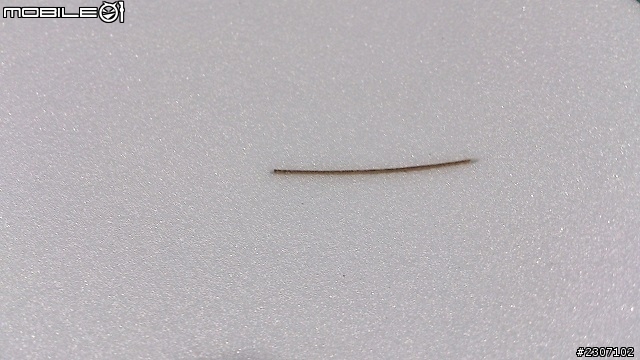

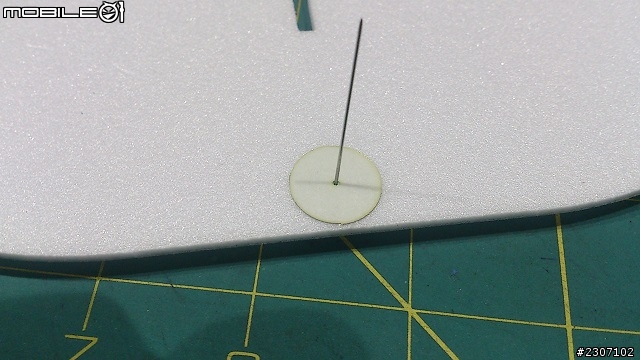

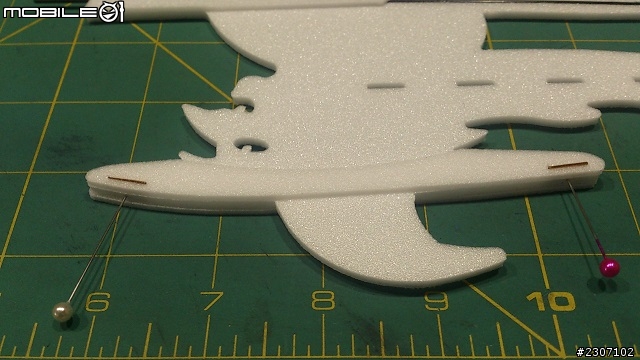

將大頭針由主翼下方穿入

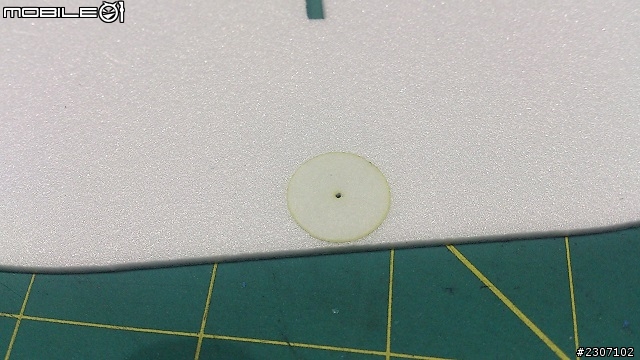

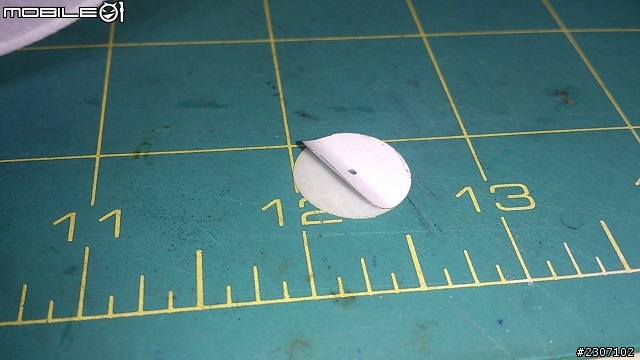

主翼固定螺絲補強片
撕去補強片背膠貼紙
將補強片穿過大頭針,自由落下,確認孔位對齊後,取出大頭針,加壓黏合

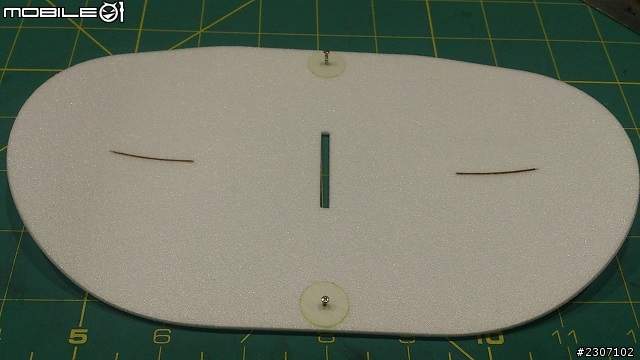

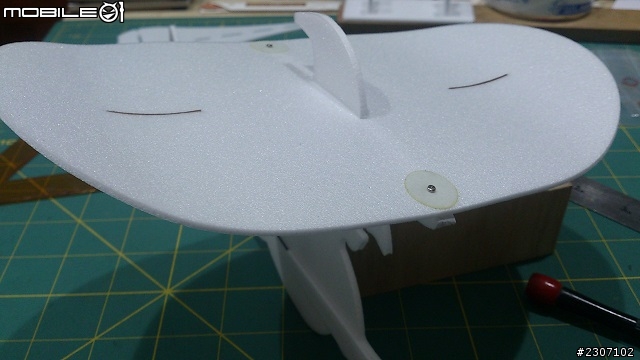

主翼試組合

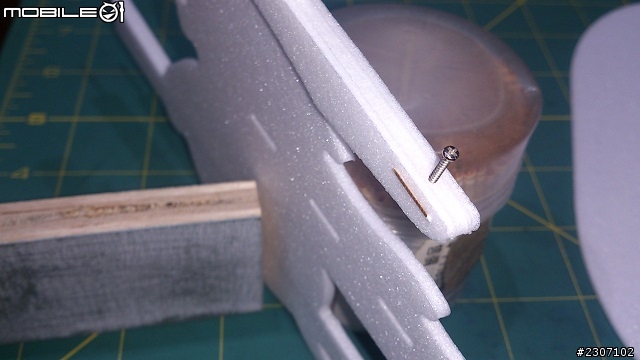

主翼及固定螺絲,可拆式

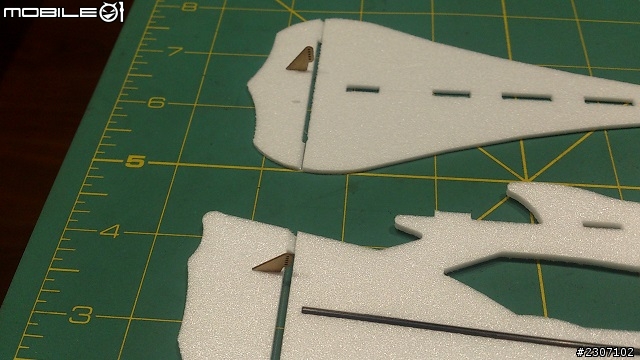

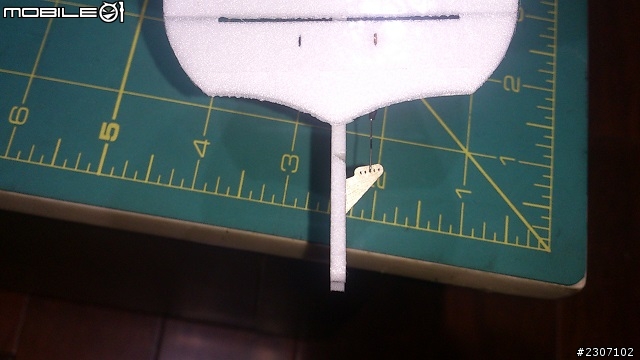

將升降,方向舵角片黏合

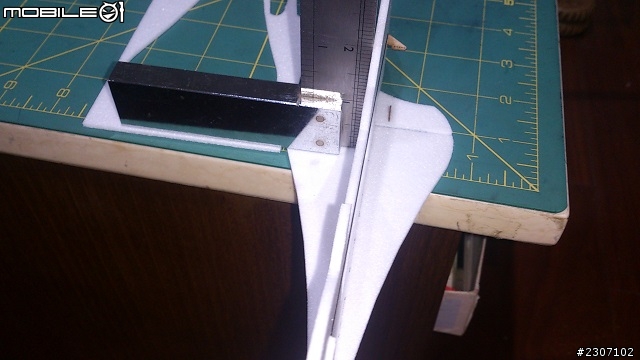

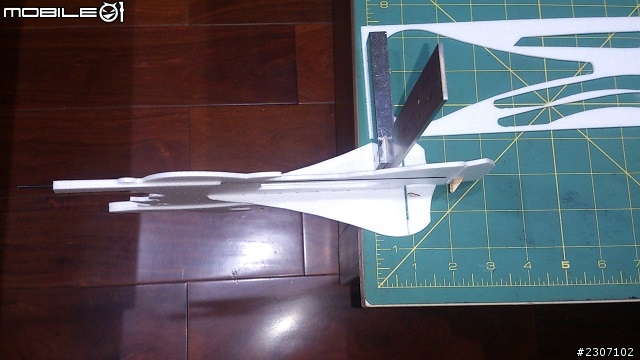

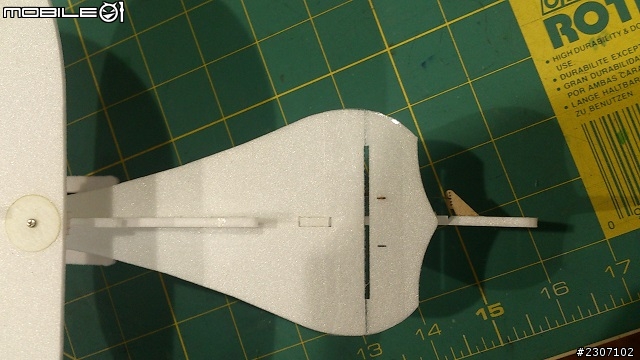

將升降舵與機身黏合,確認兩者互相垂直

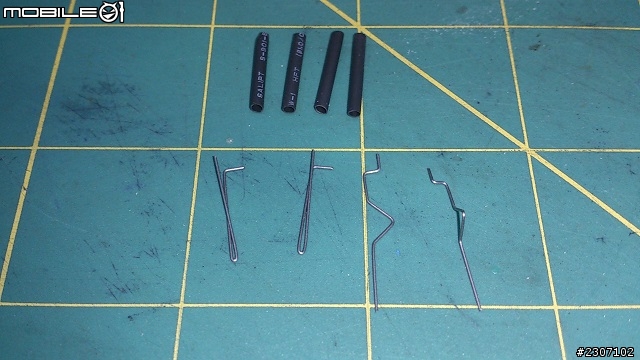

準備連桿頭,Z字端及快拆端,熱縮管

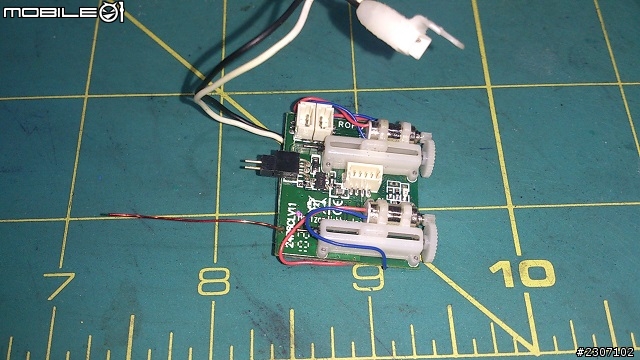

DSM2 六動接收,先行對頻,將方向,升降伺服微調置中待用.

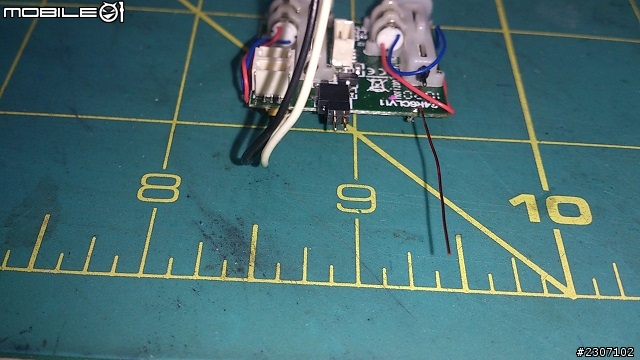

馬達電線是插靠右側兩孔

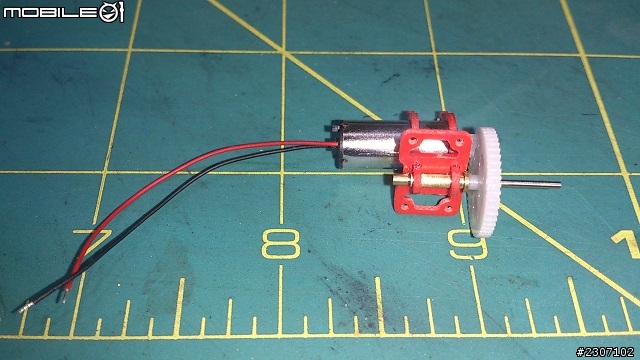

使用7mm馬達減速組

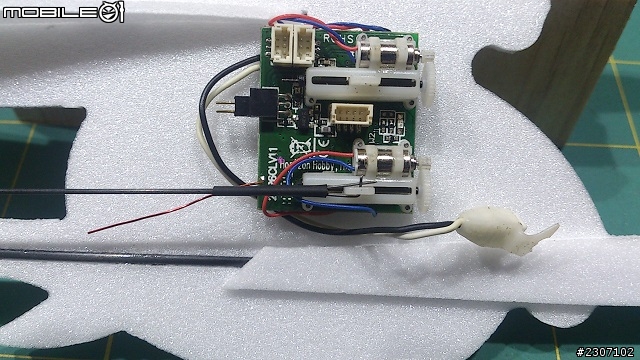

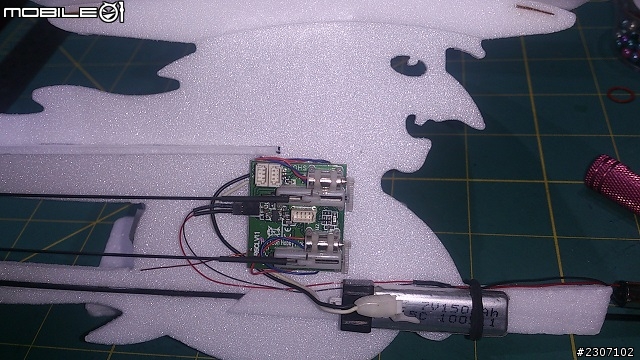

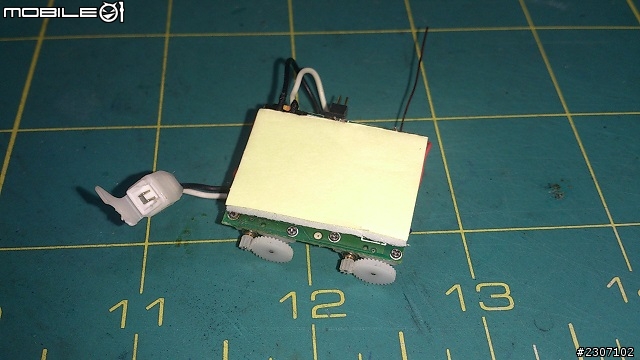

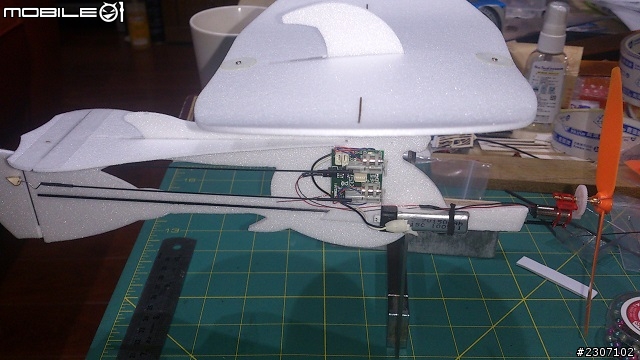

使用泡棉雙面膠,固定接收機於機身右側.

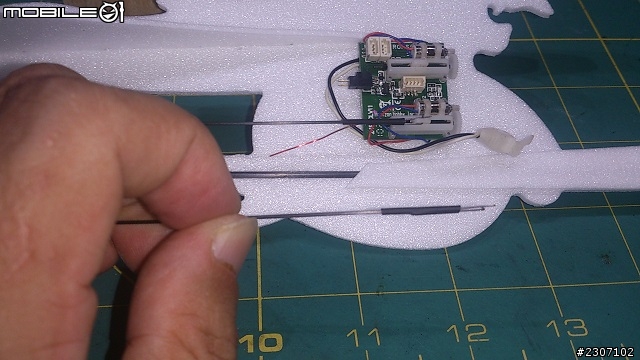

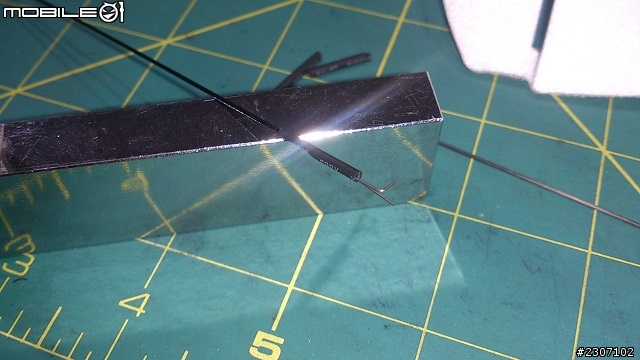

連桿快拆端,用於伺服側,注意鐵絲需置於碳棒下側,才不會影響到伺服動作.熱縮套加熱收縮後,可於兩端點上少許快乾膠補強.
將快拆連桿鐵絲,置入伺服中間孔位
確認拉桿順暢,不卡卡

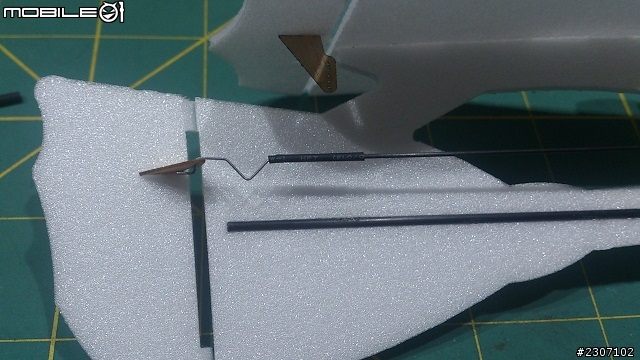

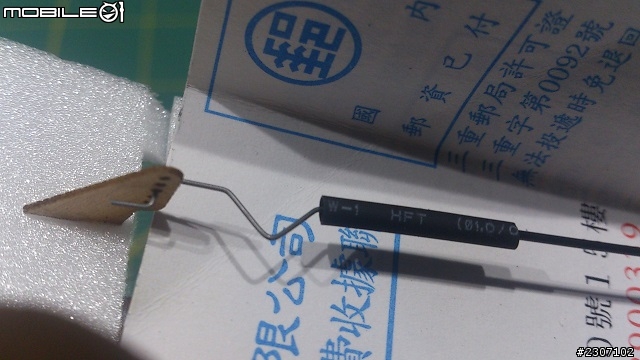

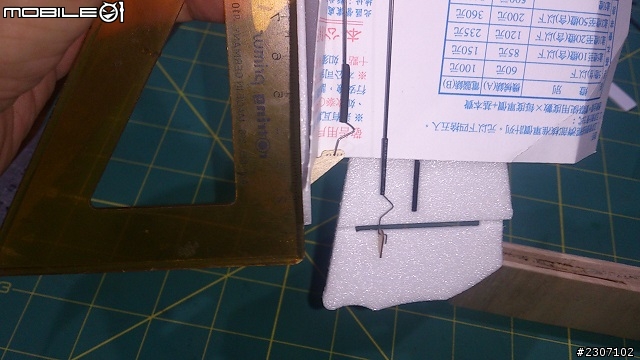

方向舵端,使用可調式拉桿頭,以便微調,飛行中如使用遙控器微調方向或升降時,降落儘量將遙控器微調回至中立點,改以可調拉桿微調,以確保線性伺服器雙向行程量相同;以直尺置於舵面另一側,確保舵面與機身平行,再使用厚紙片阻隔後加熱熱縮管,可於熱縮管兩端點上少些快乾膠補強.
方向拉桿完成

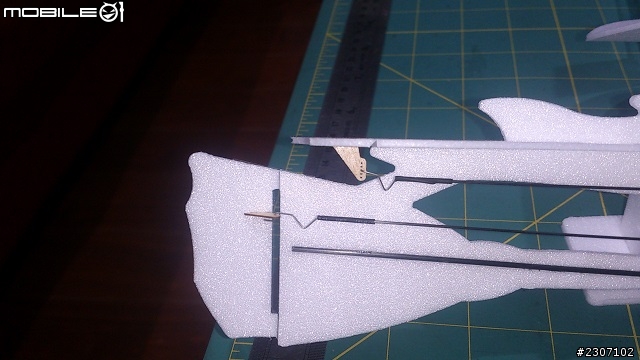

升降拉桿比照方向拉桿施作

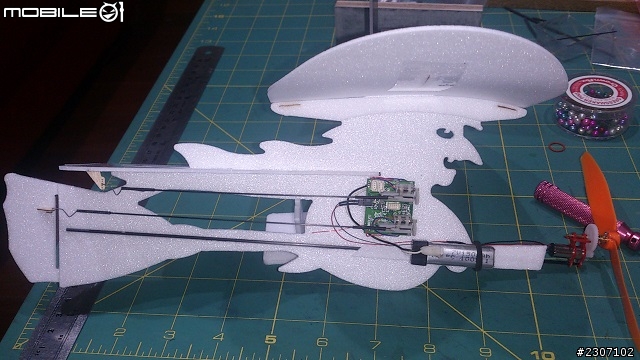

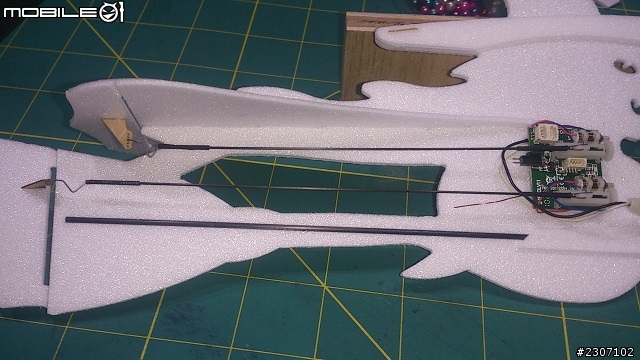

拉桿完成.

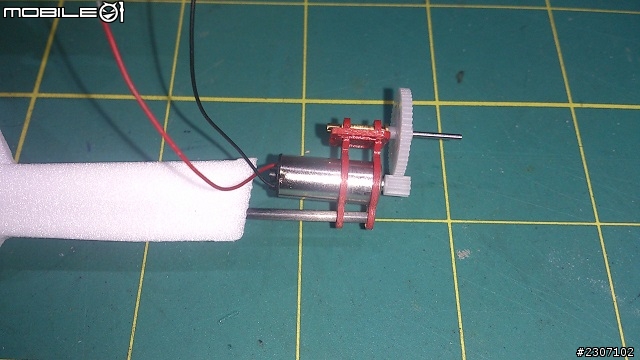

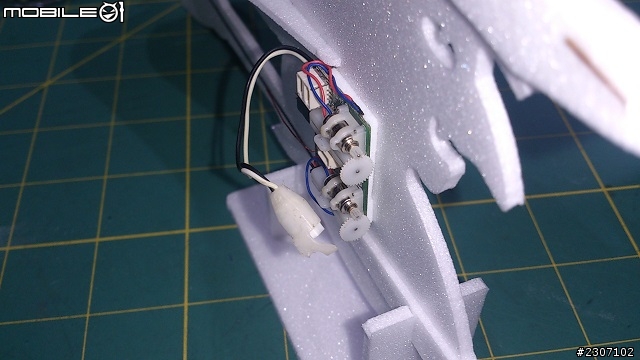

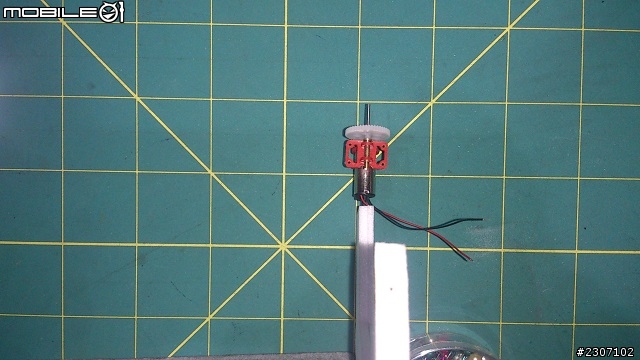

裝上馬達減速組,確認馬達下偏角
確認馬達右偏角,點上快乾固定

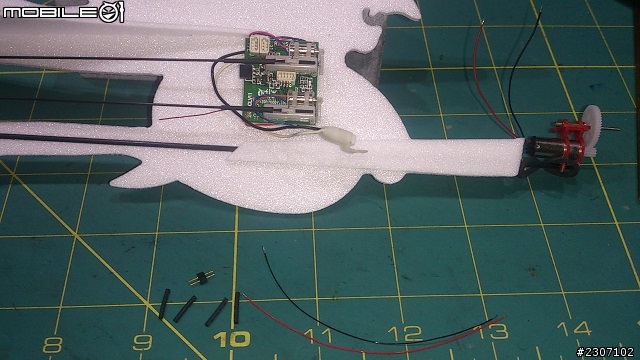

準備馬達電線延長線兩段,及熱縮管4段
焊接,插上接收機
確認升降舵水平
確認方向舵與機身平行

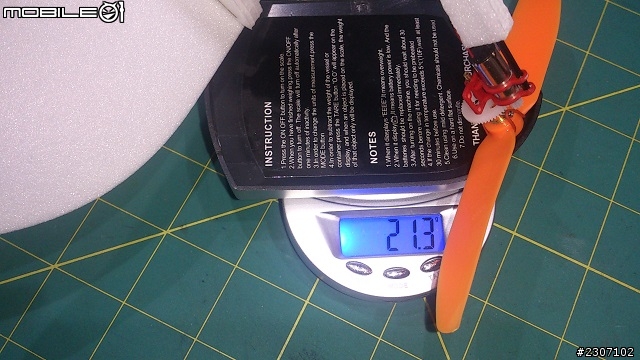

全配重:21.3g
上電測試

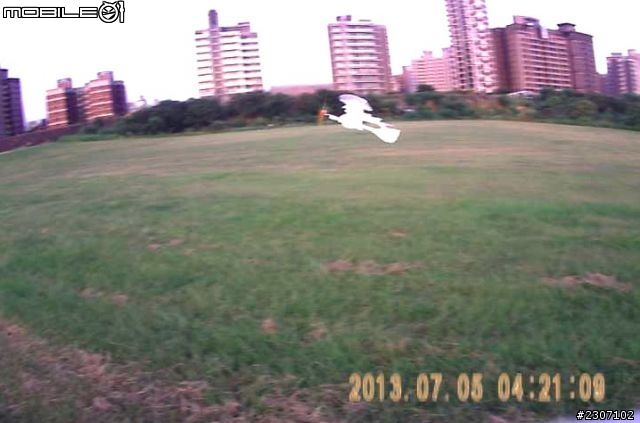

接下來就是試飛了
