[苦命電梯工]亂七八糟!!卡丁車改造計劃

一直想做一台屬於自己的卡丁車的想法在心裡迴盪已久
每次去墾丁旅遊也一定會去小賽車場跑個幾圈過過乾癮....
但素...有點給他貴

常常去逛的夜市裡有一個攤位是讓小朋友開電動車的
可是現在老闆不知是收山了還是跑別的夜市做了...現在都沒有再去那個夜市擺攤
我們家大王子現在已經大班了..自從玩了一次電動車後就一直吵著還想要玩..
每次去夜市都在問..今天電動車的老闆怎麼沒來..
看他那麼渴望的眼神讓身為家中最卑微的僕人我..萌生起自己做一台來玩玩的念頭...
剛好手邊有兩顆DC24V的馬達可以充當引擎...
於是乎改造計劃就這樣產生了....

本來天真的上網找了許多有關卡丁車的圖像與資料..
打算打造一台卡丁車..還衝動的跑去買了四個輪子...打算自己焊接車架與設計馬達傳動系統
但經過仔細的研究與思考後才發現...沒那麼簡單..
光是前輪的轉向系統就是一個大問題..除非有認識的工廠願意..自己單靠簡單的工具是做不出來這些零件的
於是計劃延宕了好一陣子..
有一天在路上等紅燈..突然一位老先生駕著電動代步車呼嘯而過..
隨著代步車一起出現在我腦海的是..就是它...
我怎麼先前都沒有想到...現成的車架..現成的傳動及轉向系統...

過了好幾個星期....
外出工作的時候發現一家賣代步車的店家外存放好幾台幾近報廢的代步車...
跟老闆詢問後..選擇了一台馬達與差速機都屬良品的物件
以可以接受的價格買了台回來..

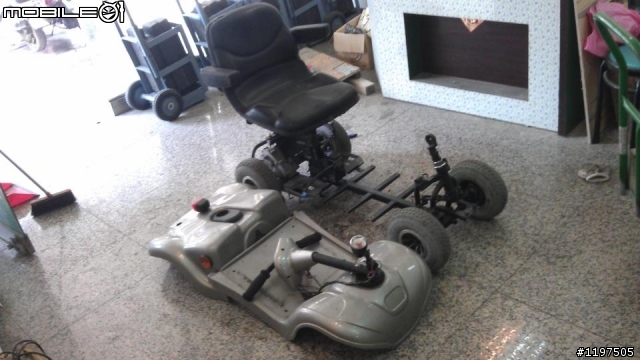

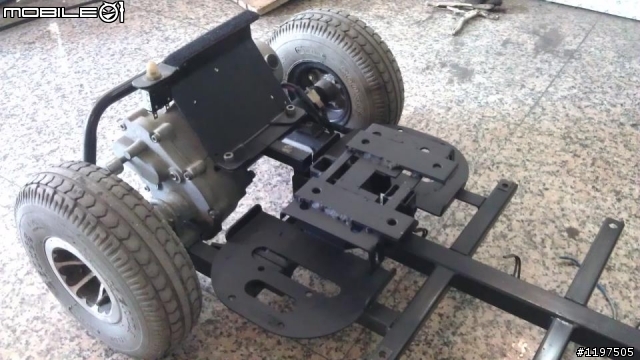

馬上進行大步分解..車殼..座椅..方向龍頭..


第一步先鋸斷座椅的支架..然後自己設計一較低的椅座來固定座椅..以達到將椅子降低的效果

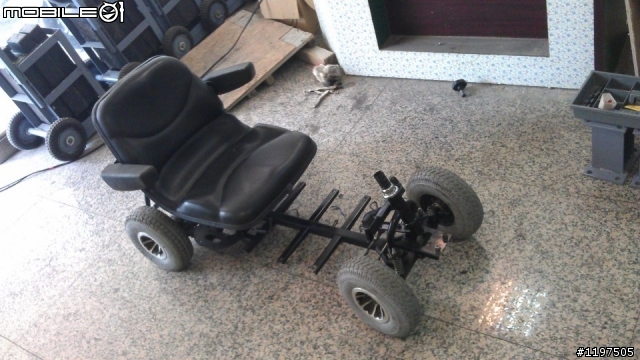

椅座完成降低後將座椅鎖上看看效果如何..

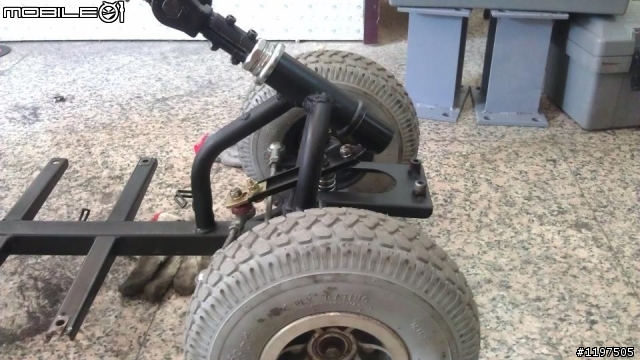

接下來就是轉向系統的改造....原本約80度角..


電動代步車的轉向系統原來為了因應駕駛人的高度設計成朝上約80度的角度
但這樣的角度並不符合卡丁車較低座位的人體工學..

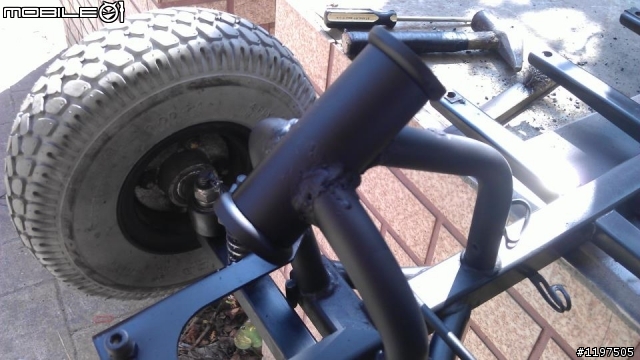

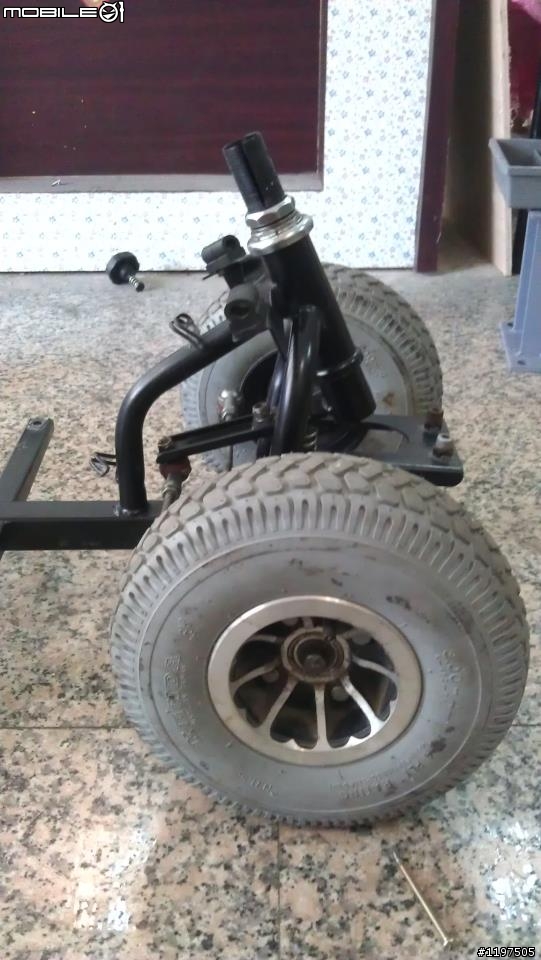

第一步先將轉向龍頭切割分離..

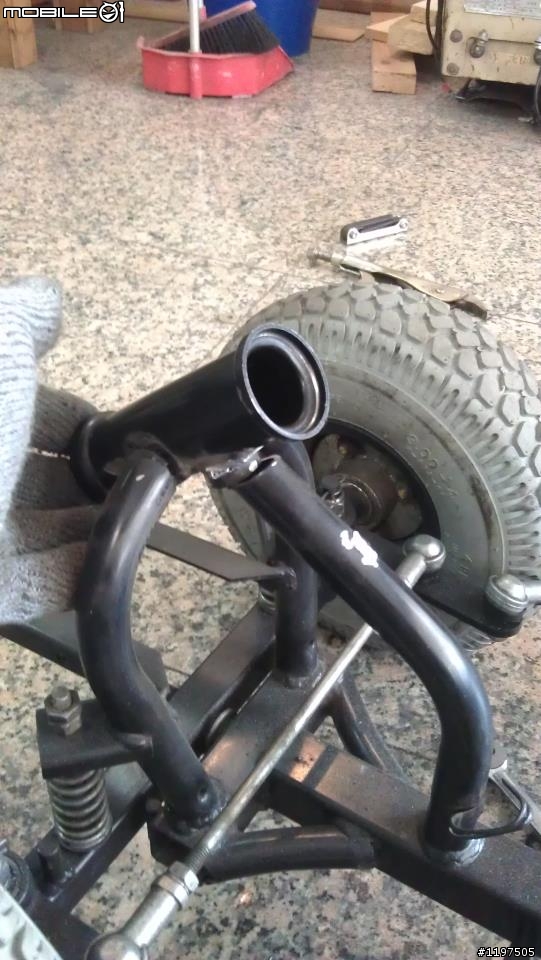

先將所須角度比對打樣好...以符合須求..


焊接後再從新上漆..

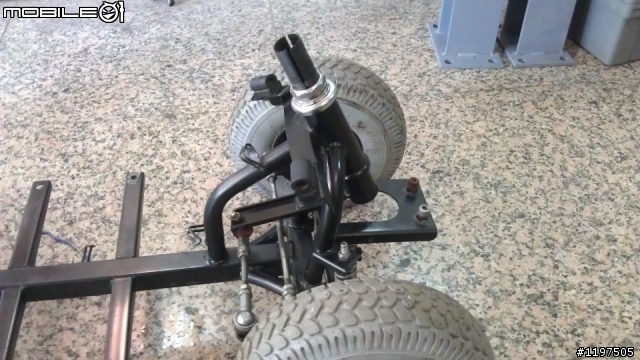

改造完成後的樣子..約35度角...

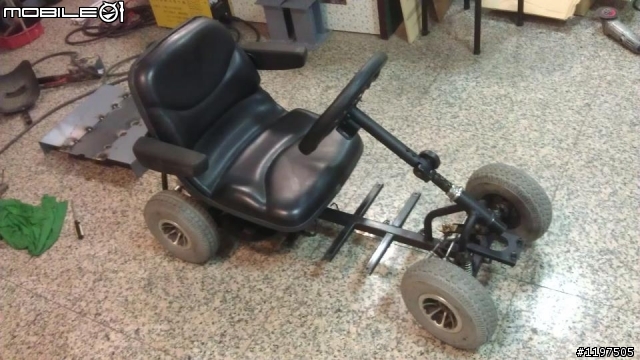

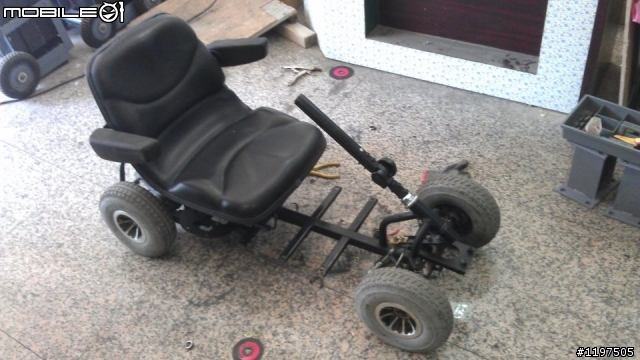

裝上轉向支架的情形..

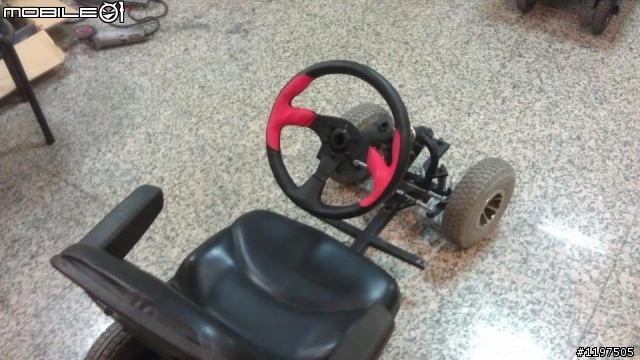

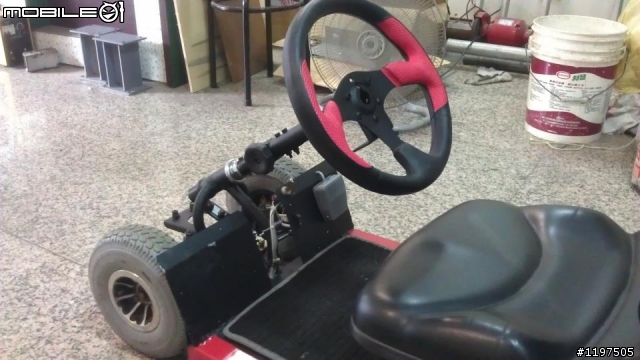

裝上在網路購買的小方向盤...這時已經有卡丁車的雛型了...


開始打造腳踏板部份的零件...

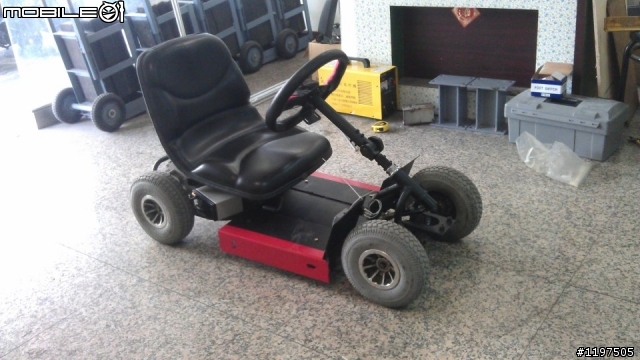

經過了好幾天的努力...這時終於有了卡丁車完整的模樣了..

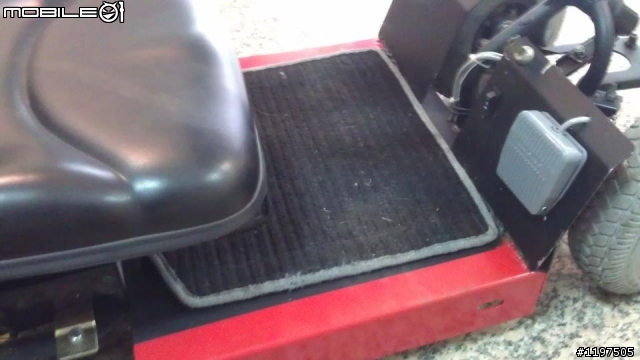

繼續加裝電控設備..腳踏開關..


因為座椅降低的關係..原來設計放置電池的位置無法放置原先設計的電池..

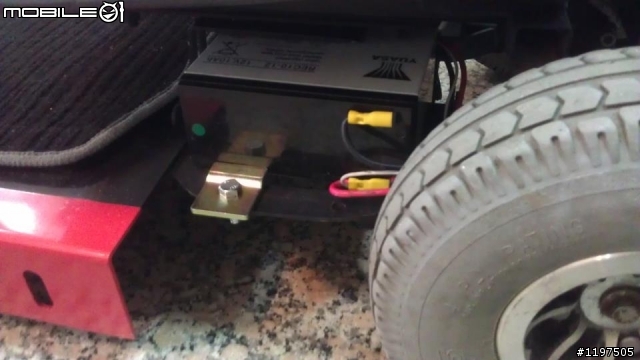

所以買了較小顆的電池以橫躺的方式架設...

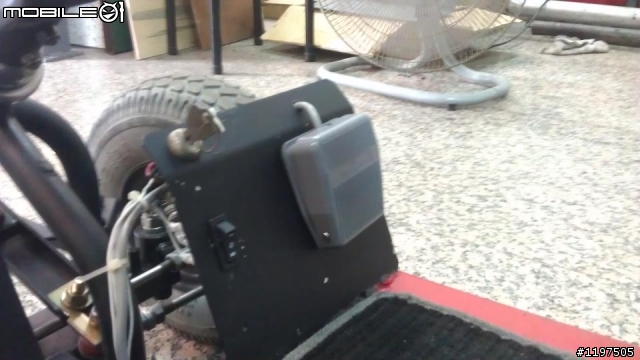

腳踏開關..鑰匙..前進後推控制開關

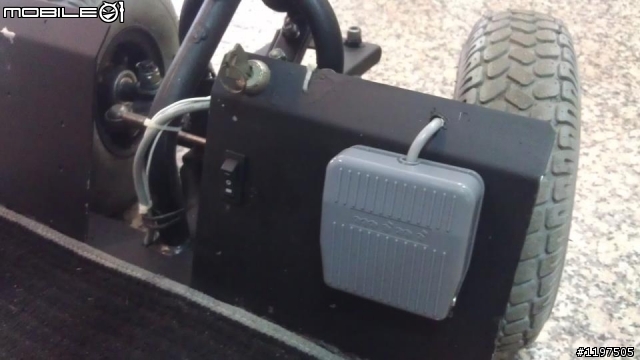

這張比較清楚..


最後鋪上原來的地墊防滑..終於大工告成....
