改裝遙控車，車燈前進亮起問題．

z407032004
個人積分：11分
文章編號：28679191

11分

樓主

2011-06-17 22:01

小弟最近入手了一台1:14的 LP670-4 SV遙控車(車體需5顆三號電池)
車燈在車子前進時會亮起，不前進時不亮，後退時倒車燈也會亮起
不過我想要改車頭燈恆亮，加裝一個開關，要開頭燈時把開關打開
不開時把開關關掉即可，但是倒車燈不改，小弟正苦惱該從哪下手
雖然小弟讀電子科，做過交通號誌控制器懂些，但是遙控車內部電路因為還不是很熟所以看不懂
有些想法：把原本車燈連到電路板的線路剪掉，再另外裝一個電源和開關
或者把電路板裡面控制車燈前進亮起的元件拿掉，不知道上述方法可不可行？小弟才疏學淺

2011-06-17 22:01 發佈

文章關鍵字遙控車車燈問題

hardmouse
個人積分：4894分
文章編號：28684162

4894分

2樓

2011-06-18 3:09

好像沒人回~~我也在等看看有哪位大大會有比較正確的解說.....
我不是本科的...不過要是我的做法可能就把燈的線直接拆了往電源那邊接上,只是要先知道燈吃多少電壓的再去降壓和裝上你說的開關.....

卡爾文@01
個人積分：219分
文章編號：28690322

219分

3樓

2011-06-18 13:58

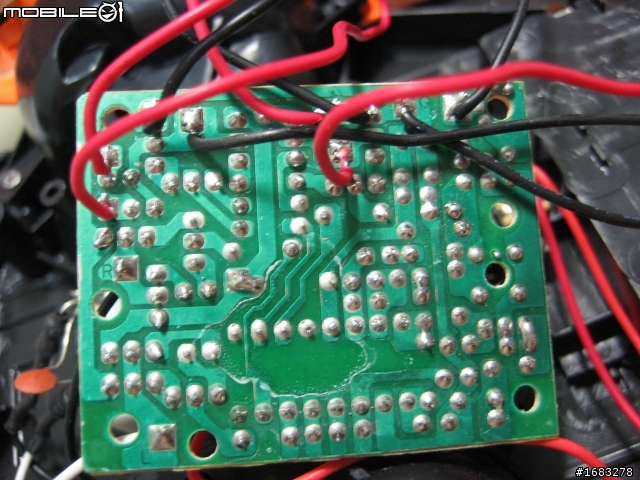

把電路板的正反兩面清楚的拍照傳上來, 或許我可以幫忙.

z407032004
個人積分：11分
文章編號：28696524

11分

樓主

2011-06-18 21:23

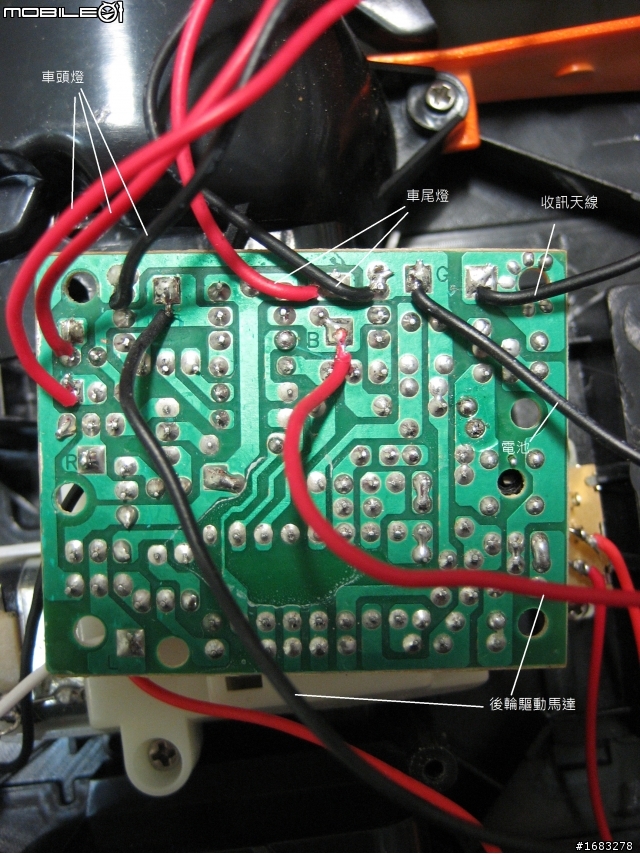

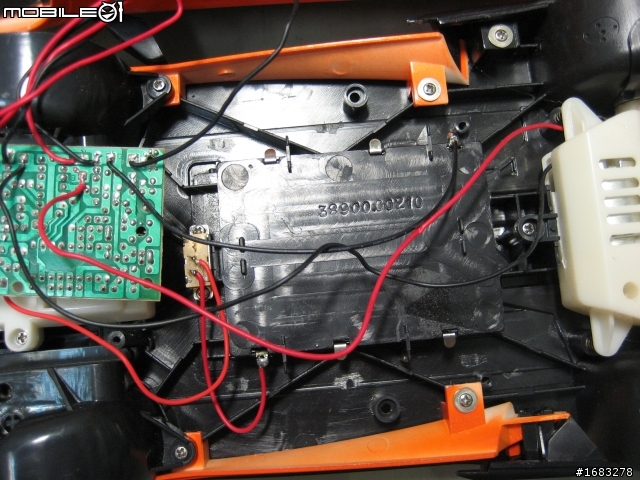

有關線路連結的地方有標示上去了

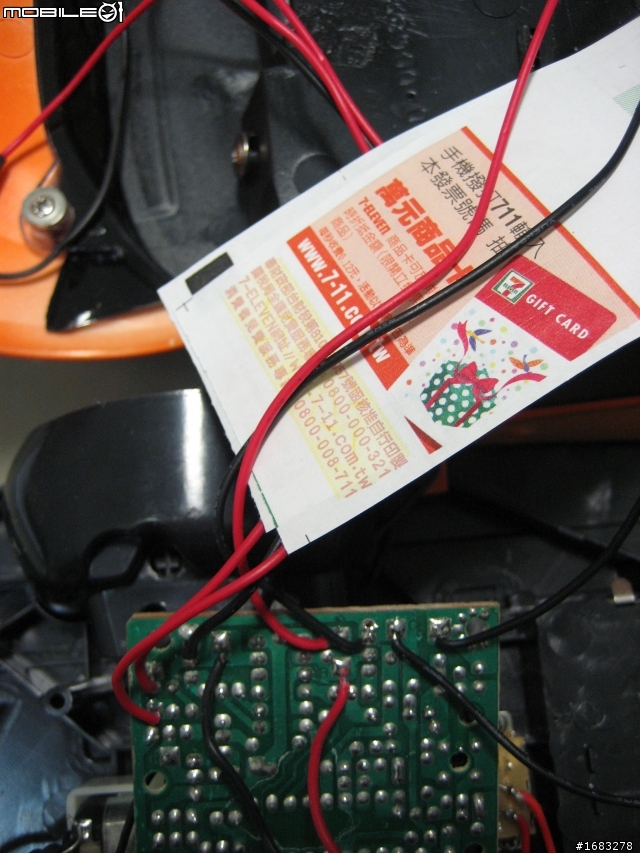

線路中間有卡發票的那邊，發票上是尾燈，下三條是頭燈
希望可以幫到一些忙

，如果還要細部的照片可以要求我再拍

卡爾文@01
個人積分：219分
文章編號：28696816

219分

5樓

2011-06-18 21:41

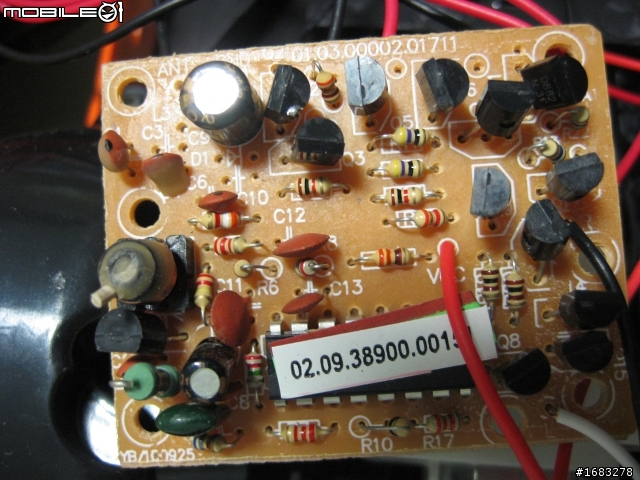

你的最後一張貼圖右上角電阻R22跟它隔壁那顆電阻的阻值是多少?(兩顆應該是一樣的阻值, 如果不會看色碼, 那就再拍張電阻的特寫上來)

卡爾文@01
個人積分：219分
文章編號：28696894

219分

6樓

2011-06-18 21:46

hardmouse wrote:
好像沒人回~~我也在...(恕刪)

你不要太衝動啊, 那樣會把燈給燒掉.

卡爾文@01
個人積分：219分
文章編號：28697643

219分

7樓

2011-06-18 22:24

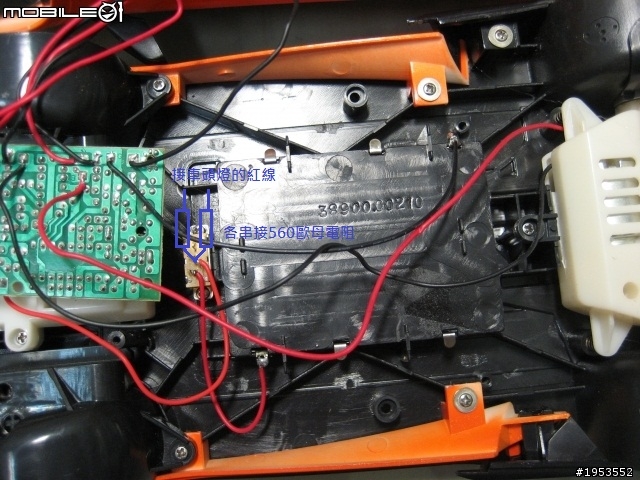

把車頭燈的兩條紅線剪開, 每條線各串聯一個電阻(等樓主看電阻值), 再接到電源開關中間那支腳.

這樣修改後, 只要電源一打開, 車頭燈就會恆亮.

z407032004
個人積分：11分
文章編號：28699758

11分

樓主

2011-06-18 23:54

回報，R22和隔壁那顆R13皆是560歐姆(綠藍棕金)

卡爾文@01
個人積分：219分
文章編號：28700484

219分

9樓

2011-06-19 0:30

電阻560歐母 1/4W (不要1/8W, 會有點點燙), 也可以拆在板子上的R22跟R13來用.

請記得, 改完後要回來分享. 幫你想好標題 : LP670-4 SV改

z407032004
個人積分：11分
文章編號：28740369

11分

樓主

2011-06-20 22:09

感謝大大的幫助，改成功了，因為最近忙考試
所以文章大概在這禮拜發，沒有忘記大大的提醒

不過想再請教另一個問題 sorry

sorry

，開了電源之後車燈會恆亮，很高興
但是我能不能在車燈的線路上加裝一個開關，要開車燈時再開開關
不過我有想到一個問題，沒開時是斷路的，那是不是車子就不跑了？
