終於搞定製作過程完整版
請各位慢用～～
製作過程完整版
熱血木製昆曼莎-製作完整版-網路重新配樂版
http://www.youtube.com/watch?v=H7Wbjfn4tiY&feature=youtu.be
先請各位先看看完成進度～～
製作過程完整版
昆曼莎熱血製作過程影片
然後細說重頭～
原因是生日時，跟同學買了二手的無敵鐵金剛跟第3代大魔神
回家後覺得自己也可以玩些啥
心中的那股熱血又開始沸騰～～
決定要自己DIY一台「外恩帶」沒出的比例的傢伙～～
所以馬上就到五金行買了2隻角材回來～
二話不說～～動手～～
把角材切出我要的長度後再拼貼成我要的大小～
然後鋸啊鋸～磨啊磨～
9點以後不要使用機器了～社區很安靜～怕被念～
但是可以用刀片跟菜刀鋸～慢慢刻～
組合～耶～有點前腳掌的樣子了～
來做後腳根～～
星期六跟老婆去學校「一心路」運動回來～腳狠酸～
但是手沒酸～所以繼續熱血～～磨啊磨～～
～磨啊磨～～
磨的手也酸了～～
來組合一下～熱血後的開心～萬丈高樓平地起～衝啊～～
材料補充完畢之熱血～
因為當天有點晚～
所以鋸幾個材料黏一黏就收工等乾～
看了木塊的大小～
想直接先做大塊的～但是鋸起來有點吵～
所以改切小的零件～
大體切一切後～開始熱血打磨～
比對一下粗胚跟磨好的～
晚一點時～
老婆說：「熱血就要配熱香腸，吃吧～」（我覺得有養胖的陰謀）
準備挑戰～先把材料做大體切割～～準備熱血～
熱血意外～
想進一步切一些不要的地方時～
「啪」～小帶鋸機斷了～
啊～只能「完全」手工磨了～
磨了1個多小時～
用盡大便的力氣～
呼～
只磨好一個的大部分而已～
繼續熱血奮戰～
休息一天後～～
吃飽回家～繼續熱血～全部用手磨～40號砂布～好厲害～
經過1個多小時的奮戰～滴了幾滴汗水～終於磨好了～
挖洞的熱血～帶鋸機待修中～所以用小刻磨機慢慢鑽洞～挖啊挖～
經過昨天的挖掘，今天再磨一下下～
雖然沒有狠平～
但是先醬子～
因為還有2個洞要挖～
～挖啊～～
打鐵要趁熱～挖洞要趁早～～算是大概挖好了～
國慶日沒出去人擠人看煙火
在家繼續熱血～
傳說中的「菜刀鋸」～
拿出來砍下去～～
火力不夠～
拿出日本鋸～加強火力～
接下來要挑戰挖洞～
沒想到一把美工刀可以挖這麼多～～
挖啊挖～磨啊磨～
熱血試組裝～超開心～挖線～挖溝～挖榫洞～
休息前再熱血一下～把另一邊的線槽也挖好～上鉛筆線～～
上鉛筆線之前～先挖2mm深的線槽～所以外面還可以把髒髒磨掉～
感覺真爽～～～
帶鋸機還沒修好之繼續熱血～用菜刀鋸切大體～
之後使用熱血美工刀～努力削、切、塑型～這樣比較好磨～～
10分鐘的熱血～磨好另一個～～
果然是熱血美工刀～～不過...明天一定要把線鋸機修好～～～
----------------------------------------------過了一天～

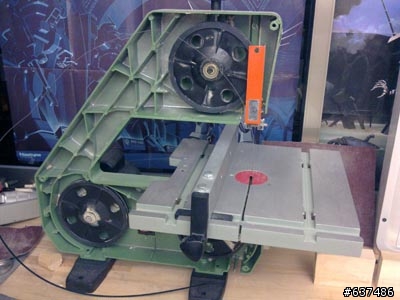

帶鋸機修好了～
開始繼續～....
唉呀～熱血過頭了～趕快收工～不然睡不飽～～
（前面圓圓的就是有人說是bra的東西，組合起來就是醬子喔～）
熱血細部～畫線準備挖洞，要嵌入上面小零件～
熱血美工刀發揮的淋漓盡致～挖好的動準備打磨～
這4個小零件安裝上去後～真是畫龍點睛～精神為之一振啊～～～～
繼續熱血～～
來個熱血組合～～自己看的好過癮～～
持續熱血～丈量下一個零件尺寸～
不過模型是1比400的～細部較少～
所以還有參考網路上達人們的模型跟CG圖畫～
做一做～
然後發現小零件關乎大腿跟膝蓋接合處的大小～
所以就轉移先做膝蓋蓋版零件～
膝蓋蓋版零件熱血完成～～
啊～突然發現這麼晚了～
已經晚上12點多了～
要小聲一點了～雖然大家可能都在看電視～
所以就回頭再刻一下腳的細部～
這樣跟小腿的細緻度才會平衡～
過了一天～～睡飽了～
黏好後過了一晚上腿材～
先切好一的大腿的粗胚～
磨一磨～然後描到另一塊準備切割～～
怕帶鋸機切不準跟再斷掉～
所以修形部分採用熱血美工刀～～
真是居家創作良伴～
經過熱血美工刀的修胚後～
磨一磨很快就可以看到成果了～
對照一下～
磨好後～割一下細部分割線～
那個凹槽也磨了一下子說～
這樣比較好看～
接下來就是膝蓋了
然後就是今天的成果了～
今天因為蘑菇太晚～
所以只有熱血準備材料～
先準備3份..共6個～
有的要對切，省材料～等乾囉～～
有的材料對切後，先磨一磨～
然後用帶鋸機先切出大概形狀～～
接著又使用「熱血美工刀」挖洞～～
先來個沒有榫接的疊羅漢組合～～
終於讓他站起來了～喬很久～～
還有另一個～明天再玩～
..................過了一天～～
來給膝蓋做小裝置～當然是用--「熱血美工刀」～～挖啊挖～
初步熱血結合～～（還有3個呢～耐心耐心～）
熱血膝蓋零件組+挖洞安裝～～
接下來開始製作大腿輪骨了～
就是從左邊刻成右邊～
就是這把熱血美工刀～～
刻啊刻～～沒腦袋的刻～
小心不要刻到手了～
磨啊磨～～先磨好一顆～
總共有2顆～（不然是幾顆～）
磨啊磨～～磨好第二顆～（幸好只有2顆～）
大腿輪骨接合凹槽挖好後接合～然後也接合膝蓋跟蓋版～
接下來要繼續製作腳的一些小零件～
榫接中～好像糖葫蘆～
我身體的一部份終於出現了～（我的小手～）
熱血榫接站立～還
是少了一些些小零件來收邊完整度～
背面呢～還有好多沒收邊～～
暫時忘記中～～
不過已經能以我要的「破司」站立了～
休息一天等白膠乾～繼續熱血切腰部粗胚～～
用「熱血美工刀」削一削～
然後畫出要削切的圓洞範圍～
先放放看
又跑到另一個零件～
[腰部前檔]～粗胚切好後，依然是用「熱血美工刀」削切～～
就是醬子一刀一刀的「熱血削切」～～
磨一磨～～今天就暫時熱血到此，明天再繼續細磨～
-----------------------------過了一天後～～
來修一下輪骨～～也是先畫出要修的範圍～～
修一修的成果，準備來安裝～

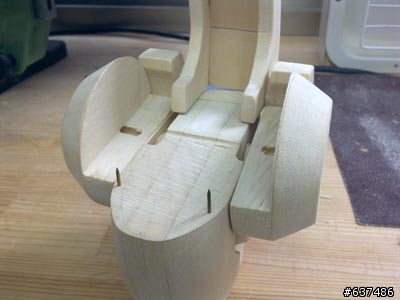

然後把「褲檔」給安裝上去吧～～
要來做屁股檔
這屁股實在有夠大塊的，
很多帶鋸機鋸不到，
就能鋸的先鋸～
（之後肩膀跟背部那塊更是大啊～傷腦筋中～）
小帶鋸機鋸不到的用手鋸，
很累，有角度，
又會亂跑～慢慢鋸了～
磨超久，用力磨，
沒法用「浮濫打」，
太大聲，用手用力磨～
～磨啊磨～～
在來是刻細部～
屁屁的安裝～～
組合我覺得是比較困難的～
我都用「不專業-的技術」目視打洞，
然後就會有一點歪歪的～～
還不想全部固定，
所以都還會發出木頭摩擦「乖乖」的聲音～
前擋的大小雖然是按比例放大～
但是視覺上還是出現誤差了～～
所以～
決定了～～
前擋要重做～
前擋太窄～
重新拼材料～
側面粗胚切完，
在正面畫上要繼續切的草稿～
二次粗胚切完～開始磨囉～～
夜深了～只能進行手工部分了～
今晚超熱血，都沸騰了～
竟然1個小時就重做完前褲檔～～
比照一下～右邊是新作的～
比例比較好一些～
馬上安裝～比例果然好很多～～
（我真是一個心急的人～）
換個角度～～
準備身體的材料～～
進入下一階段的熱血～
夜深了～先削一半吧～～
剩下明天繼續削～～
-------------------過了一天～～
領口有點小，力氣使用要小心，
不小心就會壓斷～～
小心翼翼的製作領口～～
（這角度～可能是TOTO的）
領口～～澎澎領口結合～～
（這角度～怎麼有點向馬桶）
二頭肌粗胚製作～～
二頭肌粗胚製作～倒外角～
內倒腳的部分....傷腦筋中～～
索性找出舊武器來支援～
來看看內倒角的成果～～
裁切肩夾骨位置～～
打上卯釘～～
上半身初步組合～
好看～～
不像馬桶了～
跟下半身組合一下～～
有震撼一下～～
-------------過了一天
今天繼續製作身體背部
碼的～有夠像在安裝馬桶水箱～～
水箱安置完～來製作頭部後檔～
裁切下來～
劃上中間線～～
使出摩西的絕招～「一分為二」～
「啪～」切好了～
用看得很快吧～
頭部後檔細部製作～一片一片接～
可以省下挖槽的工作～
頭部後檔細部製作～一片一片接～
等乾的時間來補充"不專業改裝部"網誌吧～
--------------------待續
991105之記錄
今天來給「TOTO」水箱畫上要裁切的部分
因為帶鋸機切不到，所以改拿菜刀鋸來切
然後再用「熱血美工刀」來削、切～
（差不多該換刀片了，有點短了）
先看看背部的正面成果
打磨打磨～～
把上面零件輕輕放一下～感覺一下
再來切「腋下」的零件
切圓切倒角
因為有落差，所以再切生魚片
「熱血美工刀」挖一挖的成果
組合一下
來看看整體感覺～
肩夾股跟頭後檔跟背部的熱血組合～～
換個角度看一下今天的熱血細部～～
---------------待續
991106之紀錄
製作肩夾股的後面～
畫上要做的範圍～
切下粗胚～～
再對切～切出要的厚度～～
然後挖出零件的嵌入範圍～
組合一下～調整調整～～
因為還不想完全固定～
所以打上銅釘當卡榫～
這樣組合時比較不會掉下來～
把頭部後檔卡上去～（不然一直掉）
剛剛的零件有先固定一邊～～
2邊都給他暫時固定的銅釘～
再來固定澎澎領～
目前成果～～
------------待續
991107之紀錄
當然是先組合材料～～
等乾～～
然後切出要的粗胚～～
因為後檔板很大～
所以做實心的話～
應該會很重～
所以試著做空心的～～
（其實沒啥把握～）
中間的做好後
再來切2邊的～
粗胚組合看看角度如何～～
然後就把不要的切掉～～
最後就是年起來等乾囉～～
然後～
開始思考裡面的精神感應砲區域要如何做了～～
呵呵呵呵～～～傷腦筋中的微笑～
------------待續
991108之紀錄
因為主要的板才用完了～
明天再去添購～因為店家休息了～
所以就先來磨後檔板～光滑溜溜～～
然後用作後檔板切下來的廢料～
嘗試作後檔板內部～（希望可以成功～）
這樣這麼大片後檔板就可以是空心的了～
把他黏起來～
哇～很不準～
不過還有很多修的空間～
等乾吧～～
再來切昨天黏好的前胸粗胚～
因為帶鋸機切不了太高～
所以補上尾端的高度～
黏的時候要注意材料的拼接線～
這樣到時磨的時候線比較好看～～
等乾一點～
心急的我再來用美工刀削削～
先把裡面看不到的部分磨一磨～
比了一下後還需要裁切～
帶鋸機鋸不到～
拿美工刀切～～
切下來囉～～
再來就是打薄～
削啊削～～～
小心削～別削斷了～～
-----------------待續
991109之記錄
先把昨天的前胸粗胚放上去看看～
還有很多地方要削薄～
削薄之後打磨～～輕輕磨～別弄斷～
再來擺擺看～大致OK～
就剩2粒「胸部粒子砲」了～
為了讓進度可以快一點～
所以先鋸其他部分的拼貼材料～～
結果～～又「啪」的一聲～
帶鋸機又被我弄斷了～
幸好上次有買備品～
趕緊安裝～花了一點時間～
順便清潔保養內部～
接著要鋸2片肩膀大盔甲～
太長～帶鋸機鋸不到～
改用手鋸～
要鋸22條～
有夠大的～
把接下來要做的材料拼貼～
肩膀、手臂、手臂的2個裝飾零件、肩膀大盔甲
肩膀大盔甲材料先打稿～
趁還沒黏起來以前先鋸到接近的尺寸～
（實在大，之後只能手工慢慢削）
先鋸一片母片～
然後依樣複製～
然後明天再繼續鋸囉～
------------------待續
991110之記錄
先來整理內蓋～
用刀片刮一刮表面的木毛～
順便把帶鋸機的鋸痕削平～
合一下，繼續修邊～
看一下側面～
打開看一下～
修邊修好久～一直對一直對～
勉強算是合好了～～
然後再轉戰大肩膀的粗胚～
這要搞好久～好大說～
帶鋸機具粗胚也很吵～
鋸距較長～聲音就比較大聲～
所以晚上9點以後就必須停止這部分工作～
因為9點多了
所以再轉戰回那個精神感應砲區域
不過先DIY一個平面的砂布尺
用木頭來做～上白膠、黏起來、夾起來、等乾～
夜深了～今日收工～
-----------------待續
991111之最新記錄
把後檔板內蓋畫上要施做的部分
用熱血美工刀削切～～
完成這一小部分～～
再來挖旁邊～
持續畫線、挖溝～～
先輕輕割削～～
然後小心挑起～
從上方看一下～
趁時間還早，大家在看8點檔的時間來做比較吵的部分～
2片大肩膀的粗胚～先擺著～
先來做後檔板
準備來挖「精神感應砲」的洞洞
拿刻磨筆慢慢磨出洞來～
然後細心的黏上「精神感應砲」的尖端～
看一下成果～～很開心～
---------------------待續～
991112之最新記錄
要來做推進器～～
先是把方塊鋸成圓木桶狀
帶鋸機鋸一下粗胚後開使用美工刀削切修形～
然後打磨、切分割線～
在後檔板上挖槽，
準備安裝推進器～
安裝上去了～～
有一點像青蛙～～
然後再來製作與背部的連接裝置～
接合中～～
等乾的同時，
暫時轉戰一下肩膀的粗胚～
這堆是我的廢料區～～
花了一些時間安裝
還有加一些細部～讓連接處的造形豐富一些～
細部看一下～～
由下往上看～～
今日成果～～
---------------------待續～
991113之最新記錄
來做「胸部粒子砲」～
用小線鋸機製做簍空～
製作下來的零件～
初步組合～～
安裝上胸甲～～
有點像青蛙～
這樣看～～
如果裝在「追風」上面，應該很好玩～
整體組裝一下～
進看一些～
開始製作肩膀～
挖這2個洞～就花了一個下午～～
安裝零件～
肩膀背面的細部製作～
切下散熱片～
安裝散熱片～～
再來做手臂的零件～～
明天有公務要早起，所以今天就早一點收工了～
---------------------待續～
991114之最新記錄
繼續昨天的零件製作～～
熱血美工刀削一削、磨一磨
再來是手臂前面部分～
一樣是「熱血美工刀」削一削，
慢慢修形～
手臂零件挖洞～
依然「熱血美工刀」挖一挖～
不過有搭配小帶鋸機～
然後手臂跟零件組合～
畫出要挖洞的部分～
挖～～～「熱血美工刀」用力挖～
塞進去看一下～
不賴～
但是還有另一組～～
手還蠻酸的～
搞了3-4個小時，終於搞定他們倆～
再來是護腕～
粗胚、粗磨修形～
終於搞定～
---------------------待續～
991115之最新記錄
繼續做肩膀～～
然後來切上臂粗胚～
因為很小～
所以「熱血美工刀」派不上用場～
因此用磨的～
粗磨跟細磨～～（也沒很細啦～）
站著好可愛～一起歪一邊～
來組合一下～看看感覺～
釘上銅釘～當支撐～
鑽洞釘下去

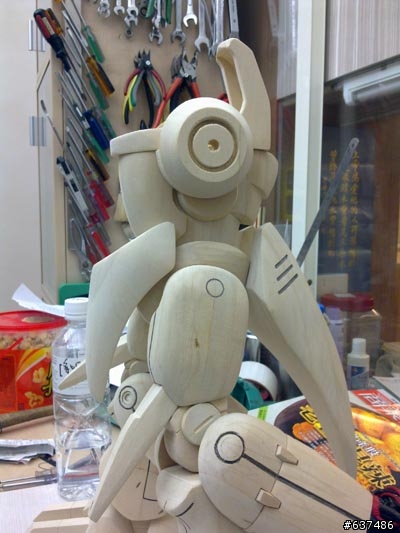

把手臂安裝上去～～
爽度突破百分百～
看看正面～～
（感覺正面有點像軍曹）
---------------------待續～
看一下我的工作區～
今天的主菜～～
先黏一下～～
然後來切粗胚～～
因為之後還要挖空～
所以中間不黏死～
採用銅釘暫時固定～
鋸著鋸著～
因為是曲面，又很大～
所以要慢慢鋸～
但是果不出意外～～
『啪～～』
又斷了～第3條～
備品還沒來～～
唉～～～要累了～～
索性拿出日本鋸～
用切的～
這時候，「熱血美工刀」因為「賽司」太小
而無用武之地了～
大傢伙用大雞絲～
「熱血日本鋸」也可以削
然後發現生鏽的大剉刀也加入戰局～～
搞的滿身熱血汗～
擺擺看～借位一下～～
比照一下粗胚跟還沒動工的粗粗胚～～
做完下一個粗胚
還有挖空的工程呢～
唉呦喂～～
---------------------待續～
991117之最新記錄
用「熱血日本鋸」削切粗胚～
真的很粗～不過這裡看不出來就是了～
「熱血日本鋸」削切「打薄」粗胚～
一片一片鋸下來～
唉～帶鋸機的鋸條還沒來～
只得手慢慢鋸～練身體了～
終於弄好第1片～還有3片～
第2片完成～繼續弄其他片～
看一下成果～
醬子會輕很多～
也比較有製作感～
看一下挖多少起來吧～
所以才沒有黏死～
就是為了後續好製作～
第一組先粗磨+細磨～
然後先黏起來～等乾～等等等
因為另一片不小心弄裂了～
也在黏合後等乾才能繼續做～
所以休息～
手好酸～～
---------------------待續～
991121之最新記錄
休息了幾天～
繼續報進度～～
開始製作頭部粗胚～先打草稿～～
然後又跑去黏大翅膀～
就開始磨吧～～用力磨～～
有磨過跟大粗胚的比照～～
但是有磨過的還是有坑洞～～
算了～假裝是戰損～
然後又回來製作頭部～
後腦杓刻線～～
初步把零件組合一下～～
然後製作天線～～
很像鼓棒～
天線接頭～～
試黏一下～後來又調整角度了～
製作翅膀內的連接處材料拼接～～
肩膀連翅膀的零件～
切出分割線～
把頭跟肩膀零件組合一下～～
有頭有臉了～～（手還沒做說～）
然後回頭來切削一下屁股後檔的散熱片～
完成樣子～（還是有偷懶啦～）
翅膀內部連接處零件切割打磨～
黏上去～等乾～
再製作翅膀尾端排氣零件～
細部處理～
切削散熱片～
安裝組合～
連接處小零件黏接～等乾～
再來看一下～本日可安裝部分的成果～
---------------------待續～
991122之最新記錄
來製作精神感應砲～
只打算發射6發～～
應該可以幹掉敵人了～
製作肩膀連接零件～
各部分零件開始膠合～
不然翅膀上不去～
翅膀太重，其他零件會跑位～
沒事的零件開始上環保保護漆
第2批上漆～下半身白膠還沒乾～
所以明天上～
精神感應砲也要上～
趕緊製作手掌～
手指～～
給點掌聲跟回應吧～
--------------
991124之最新記錄
先看看完成樣式
回到前一天～
製作連接管～採用細鐵絲+木屑粉+膠水～
圖好膠水後，放入木屑粉裡面沾粉～壓一壓～塑形
等乾～明天使用
用細的彈性鋼線製作精神感應砲的支架～
另一個角度～
細部看一下～～
（若發現有沒製作的，請自行忽略～XD）
背面色狼照一張～
然後發現一個很重要的精神指標還沒做～～
就是「吉翁」的LOGO
所以趕進製圖製作～
貼在木片上～～
依然「熱血美工刀」製作～
當然要有始有終～
切好久～～弄乾淨～
黏上去～～
整個精神指標就完成了～
（我就是不想用貼紙貼～呵呵～）
還做了個專屬小立牌～這回用貼的了～
另一角度～
正面往上看～～
後記：
從9/28開始動工～～
製作到今天11/24～
也算2個月了～
明天準備送去臺北站前「鋼彈旗艦店」參加比賽～
祝我好運吧～
------------
其實一開始只是做好玩的
做著做著有人說：說不定可以趕上比賽送件
我想說那就趕趕看吧
不過
現在擔心的是尺寸
規定50*50*50
我的高有超過4-7公分
不知賽場櫃子放不放的下
-------
991125
到現場擺放了～～完全擋住我下面那支的光線～真是不好意思～
