距離上次組1/10電車想想也是13年前的事情了....
雖然製作過程出現了許多小麻煩不過還是將這台車子給完成了
基本上這算是第一次組房車系列的R/C
之前只有接觸過京商的1/10油車(小鬼王)和雙星1/10越野車(魔鬼魚)..仔細算算也差不多是13年前的事情了
由於版友的要求所以就把生平第一次的R/C製作全記錄奉獻給了01啦~
小弟不是專業人士所以製作過程中難免有些用詞並非專業的術語還請前輩多多包涵~
開箱文可以參考之前PO的文章TAMIYA 1/10 TA05 IFS-R 限量版 非專業開箱
寫的不是很好但是我很用心的在記錄所有的過程所以請各位前輩筆下留情啊...
===========非專業製作全記錄開始==========
首先製作車身
本來要換成碳纖維底盤不過版友建議說原廠套件先玩所以就沒改了

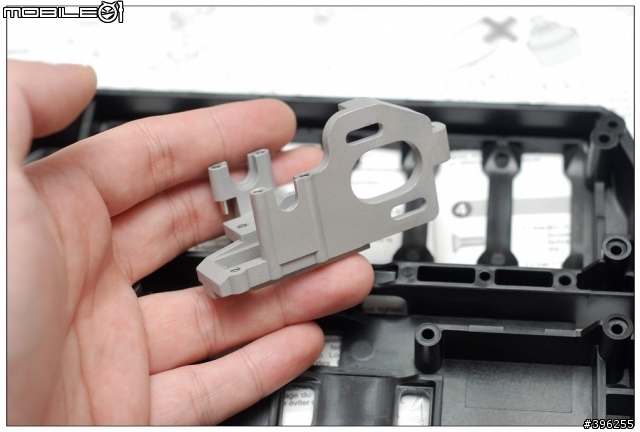

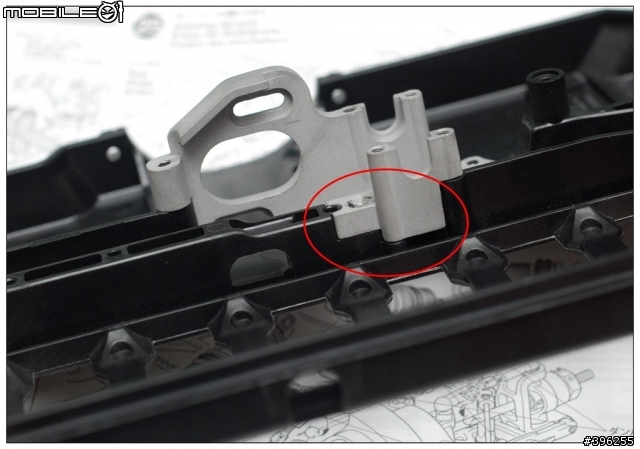

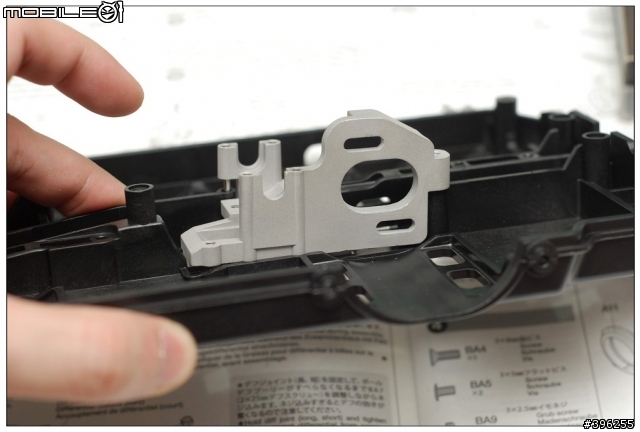

圖片中的產物是馬達固定座
依照說明書將馬達固定座裝在底盤上並鎖緊
不虧為MIJ產物...整個"啊搜比"就是漂亮
接下來製作差速器部分

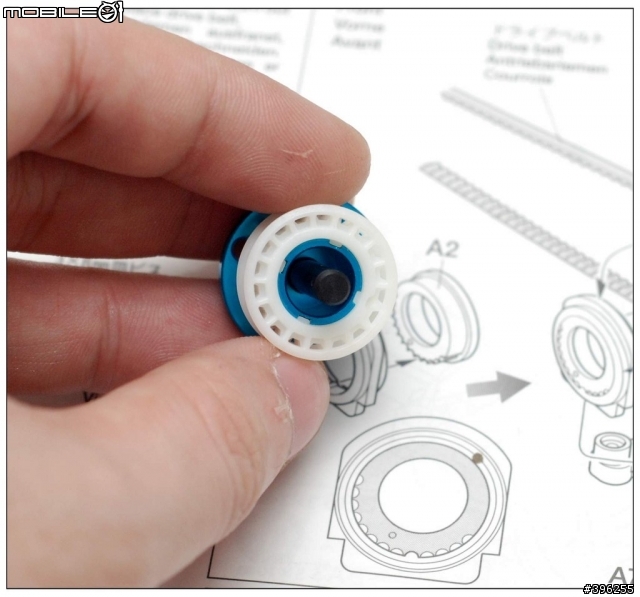

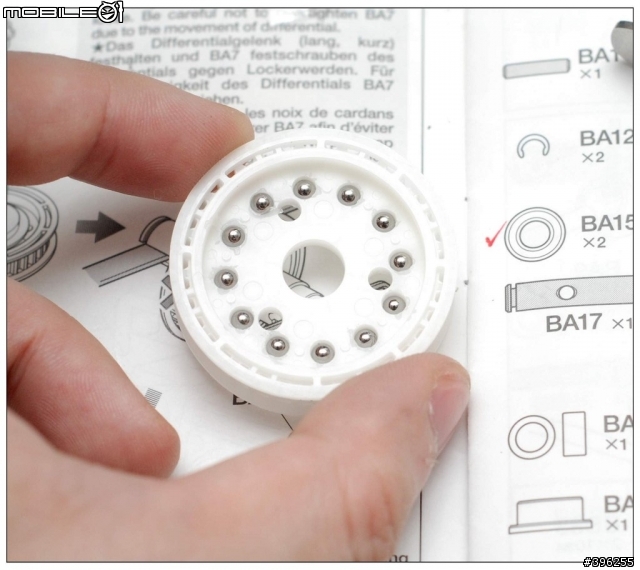

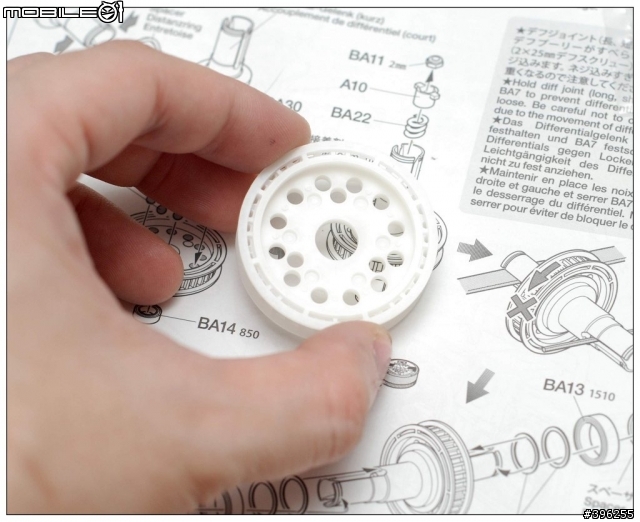

圖片中的白色零件就是這次製作的物品36T差速皮帶輪
零件中看到的許多圓圈圈洞那可不是用來打地鼠的
那是裝差速滾珠用的

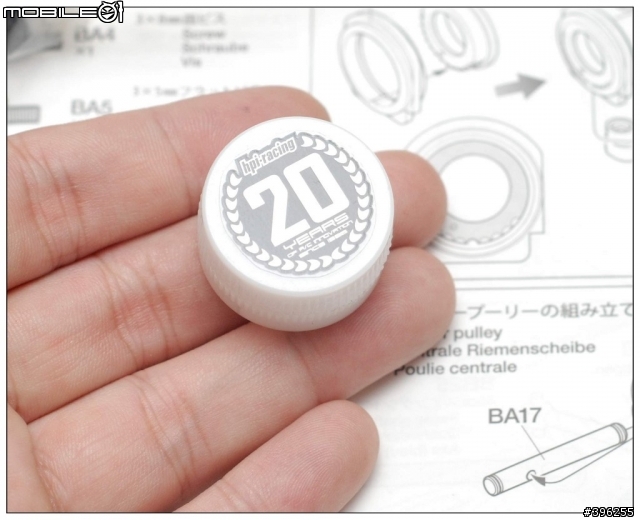

接下來拿出額外購買的的20年老字號差速滾珠油
這產物據說可以耐溫到330度以上不知道真的假的...
不過反正便宜50銅版而已所以就買來用了

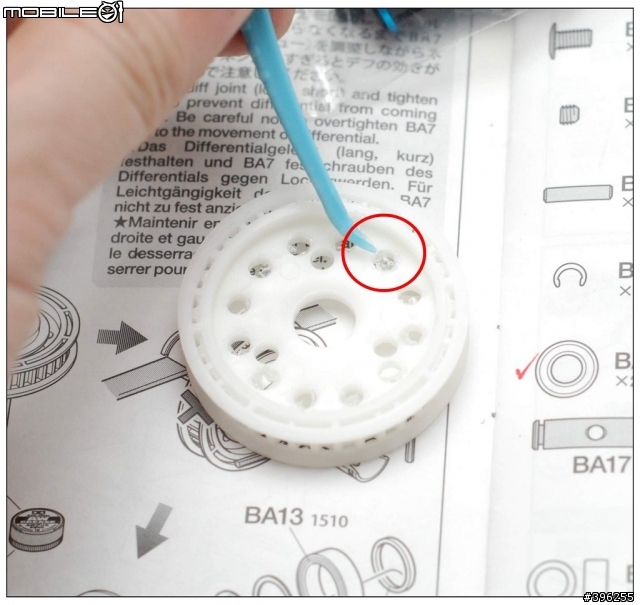

用牙籤沾少許的差速滾珠油然後將油一點一點填補進去差速齒的洞口中
入珠完畢!!
接下來將差速杯的金屬墊片黏著可以預防轉動
這部分K大是說他的車是不需要黏的...不過我還是索性黏了起來
左右差速杯就這樣完成了
有分長和短組裝時後要看清楚
這左右差速杯許多前輩說很容易燒壞...應該說一定會燒壞
不過還好我訂購了金屬的差速杯所以到時後燒掉再換掉就好啦~

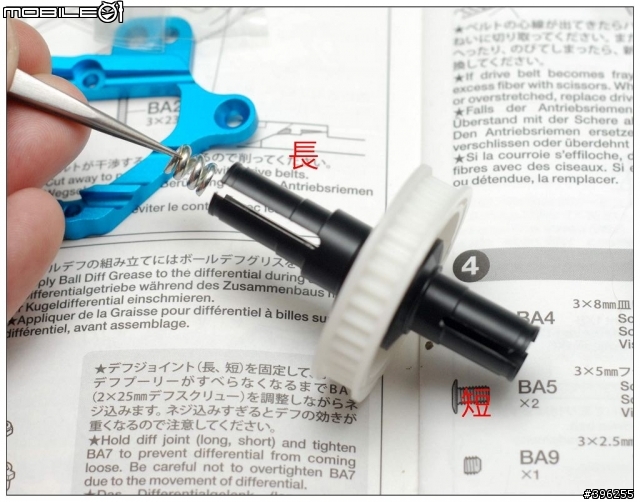

圖中的差速調整彈簧要先裝進去差速杯長的部分
接下來安裝這個零件

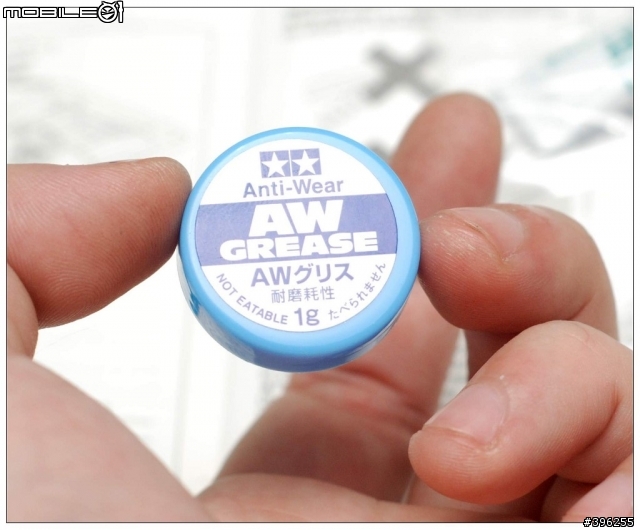

依照說明書中解說上面那張圖片中的零件要塗上這個
耐磨耗性的油
將油塗上去

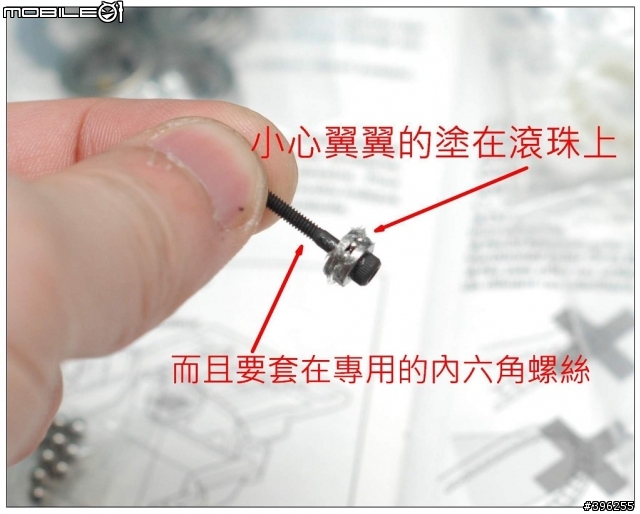

除此之外還有一個專屬螺絲也要塗
然後將其鎖進去差速杯中就完成了

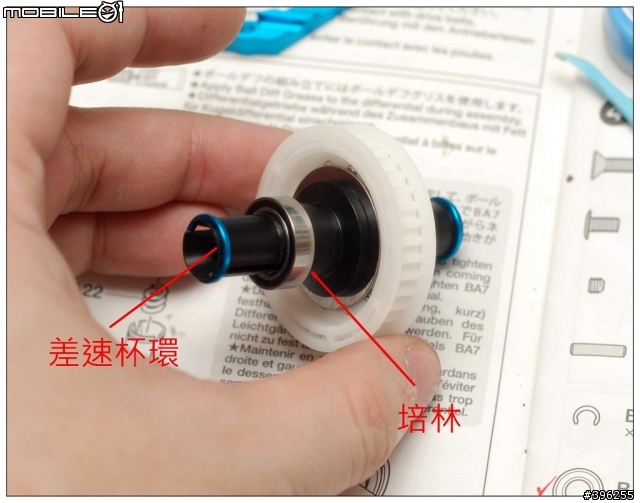

接下來將差速杯左右兩側(長和短)分別裝上培林
最後再將差速環給扣進去

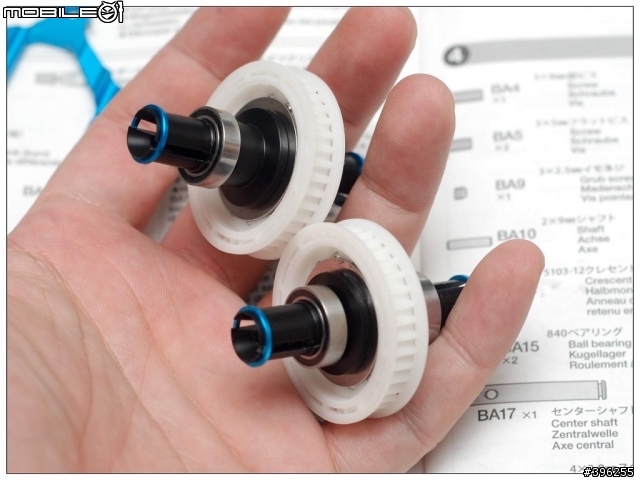

就這樣完成了兩個差速零件了

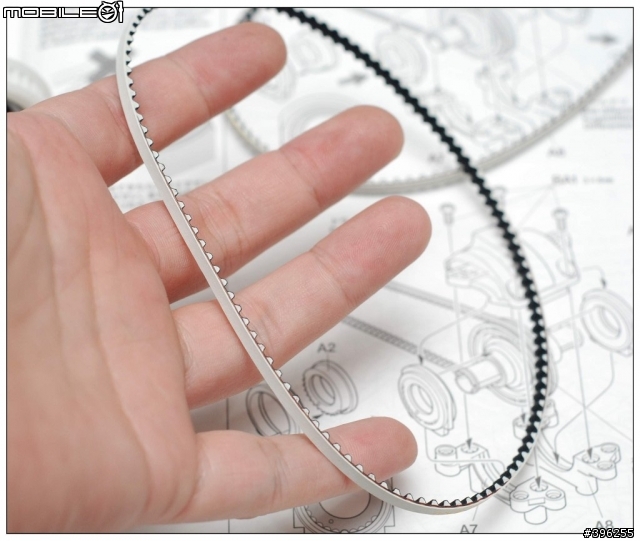

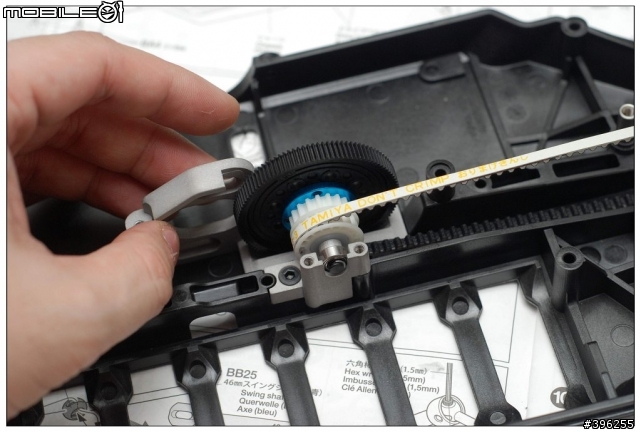

接下來安裝皮帶嚕~
再來組裝這個傳動零件一共要組裝四個(二組)
依照說明書中的指示將孔位和角度都組裝到恰到好處
再來把組好的傳動零件組裝進去左右差速杯並且和培林做結合
這樣就完成了

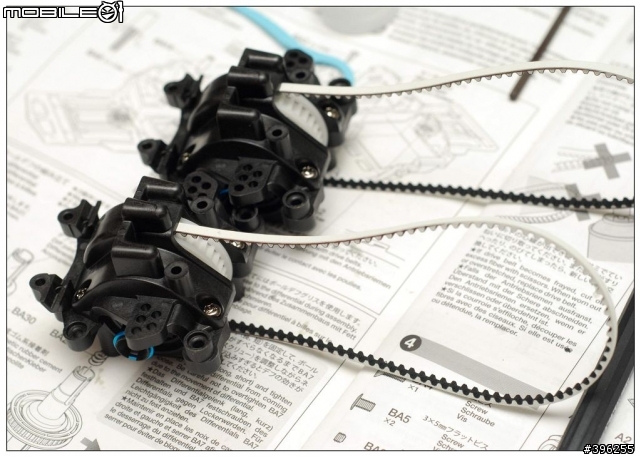

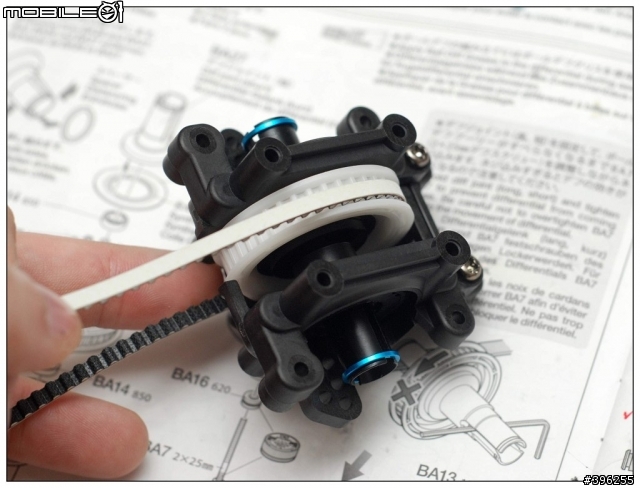

再來將皮帶固定在差速皮帶傳動輪上
拿出套件中的強化零件固定左右兩側的傳動裝置
大致上這樣就固定完畢了
接下來製作中央的皮帶傳動裝置

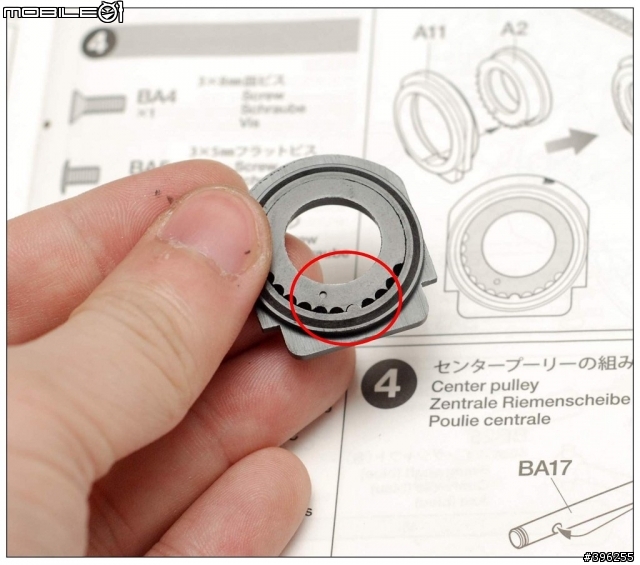

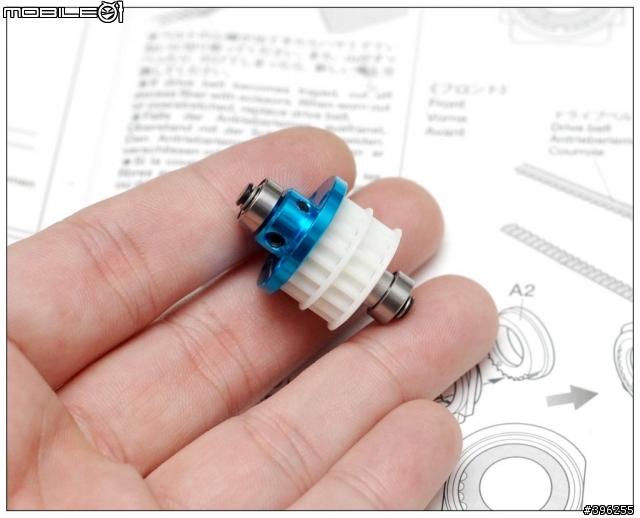

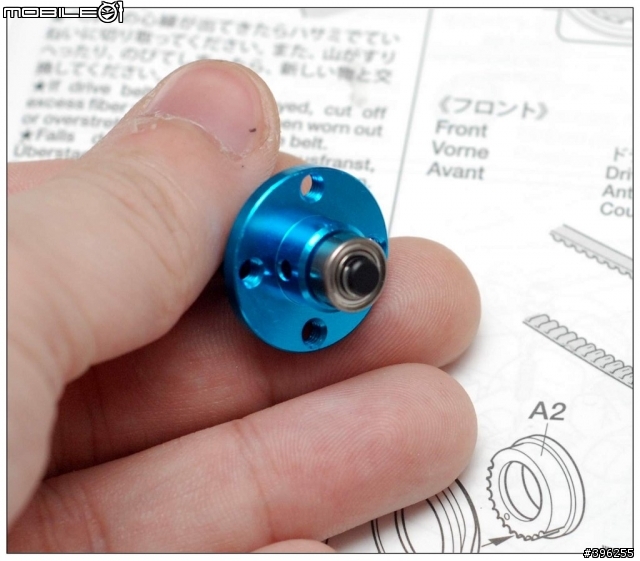

首先拿出強化零件18T中單向組套件
將插銷和零件做結合
要洞口對洞口然後裝進去
下面兩張圖片可以做詳細圖解

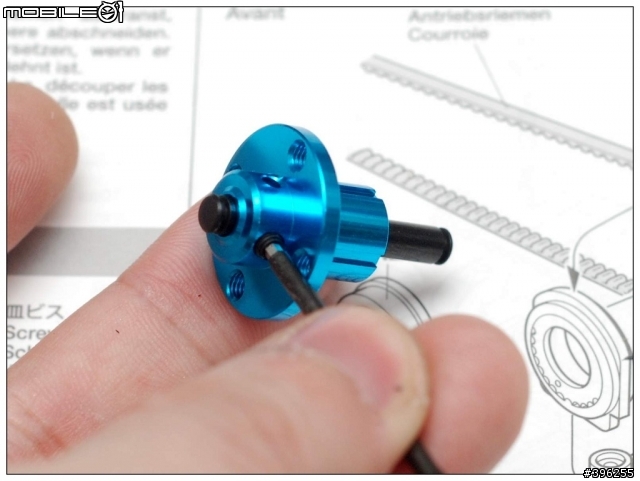

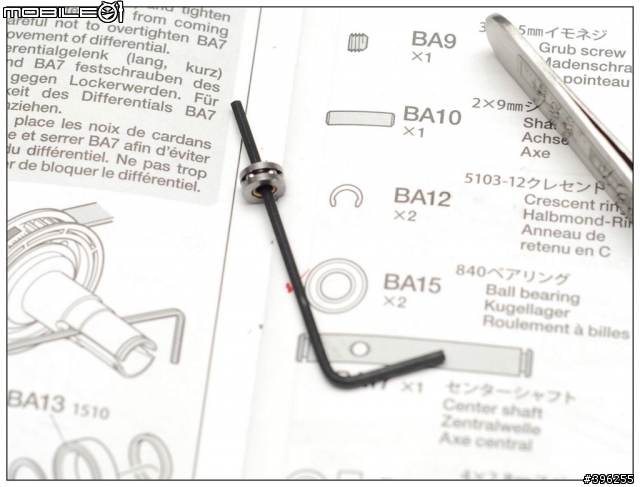

拿出工具和六角螺絲將插銷和強化零件固定並鎖緊
然後左右兩側都要裝上培林

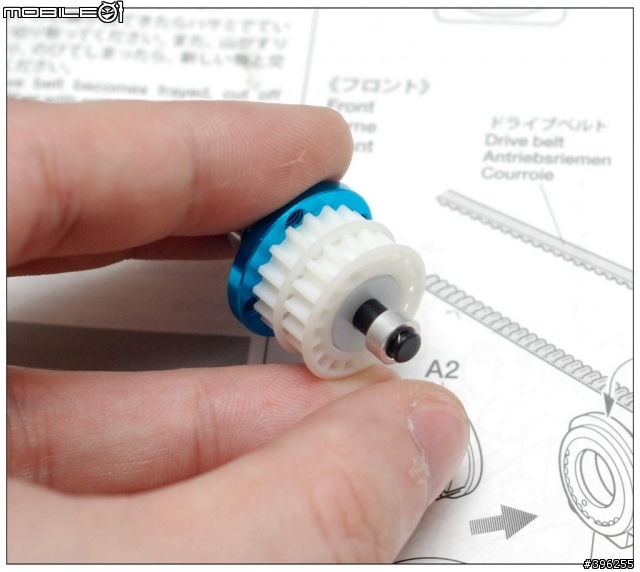

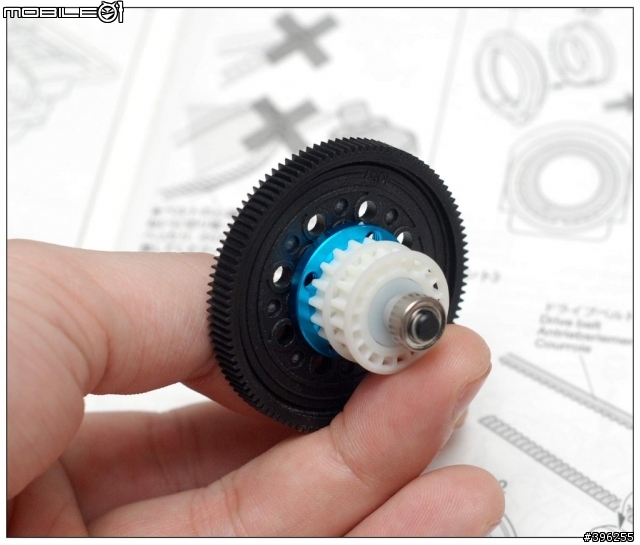

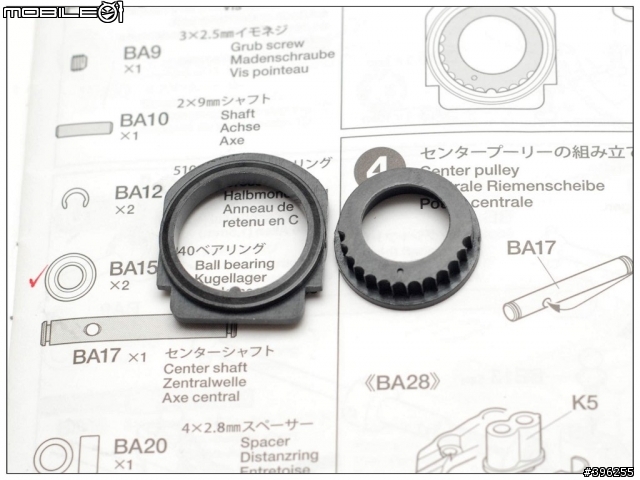

接下來組裝兩個18T的中央傳送皮帶齒輪
組裝好皮帶齒輪之後左右兩側一樣裝上培林
培林裝好以後最前端上扣環固定以防滑落
這樣就完成了中央皮帶的傳送動力部分

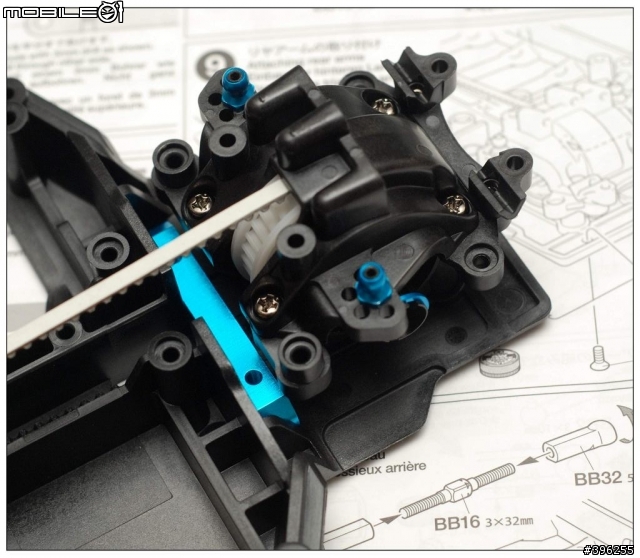

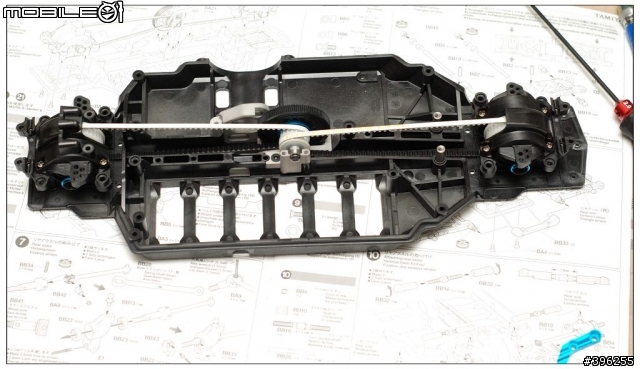

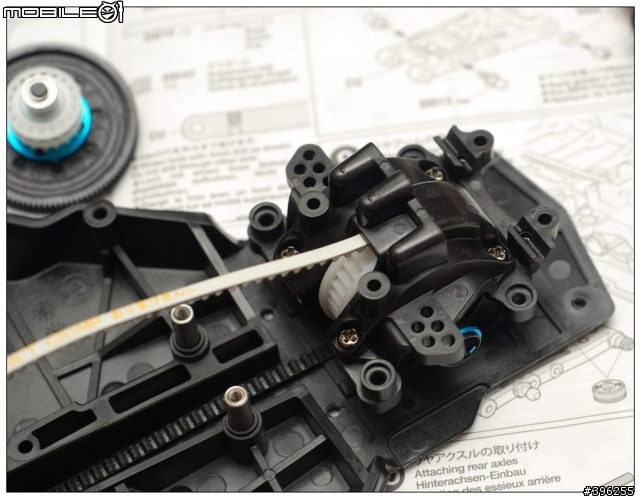

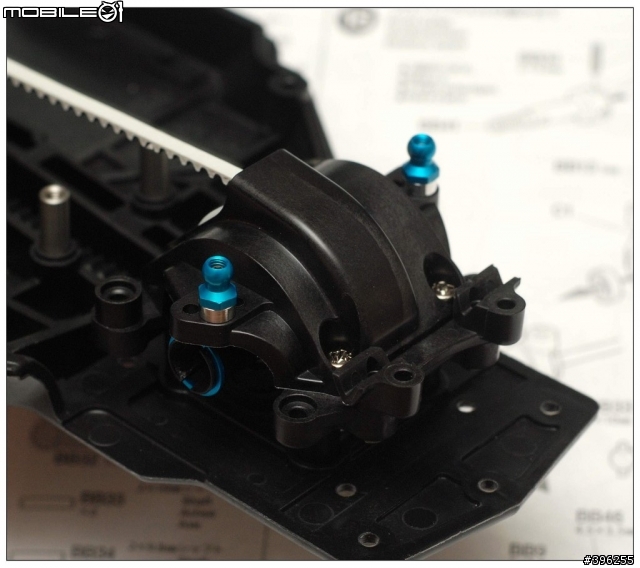

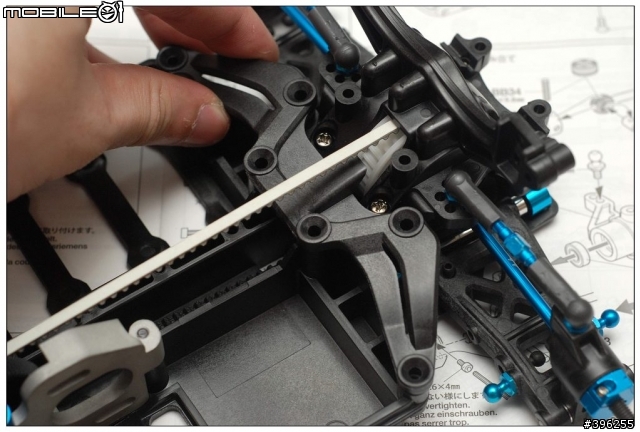

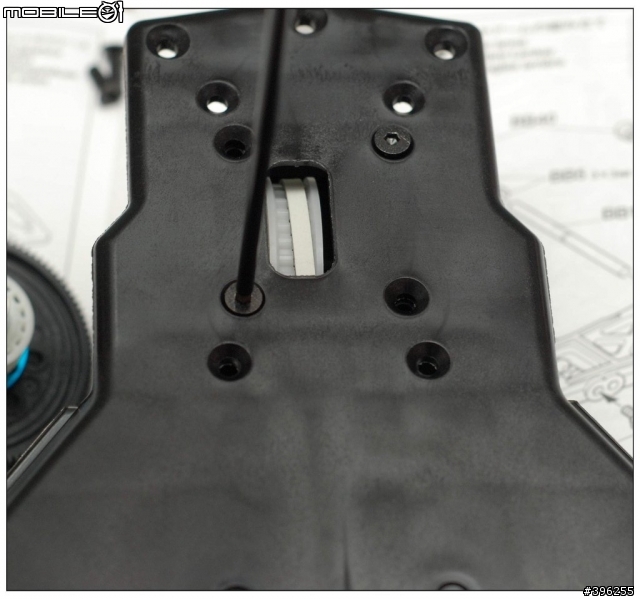

接下來將前後的差速器和底盤做固定並鎖緊
小心點皮帶可別掉了不然會很糗

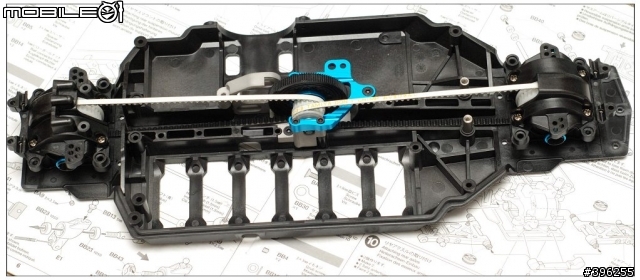

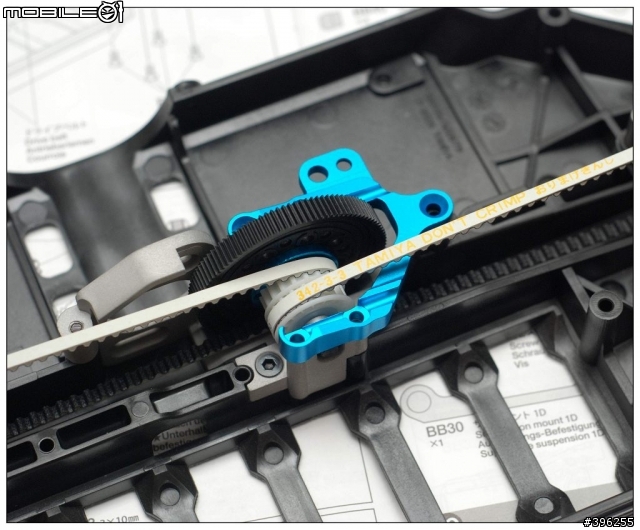

完成上面步驟以後接下來就把剛剛完成的中央皮帶傳送裝置給固定在馬達座上
噹噹~
大致上就完成了車體的動力部分
不過還不算真正全部完成

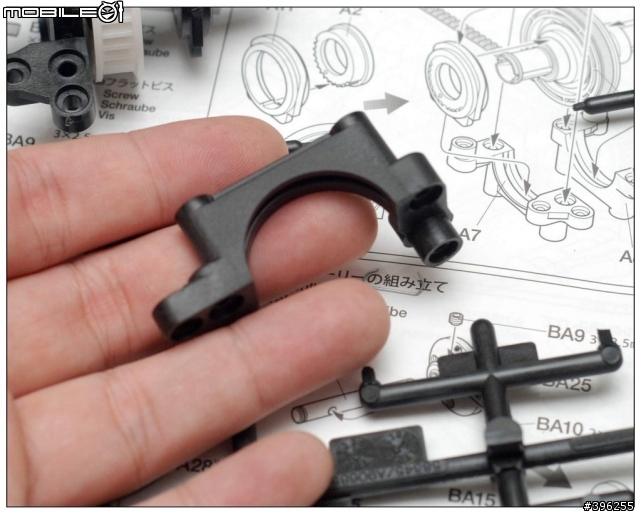

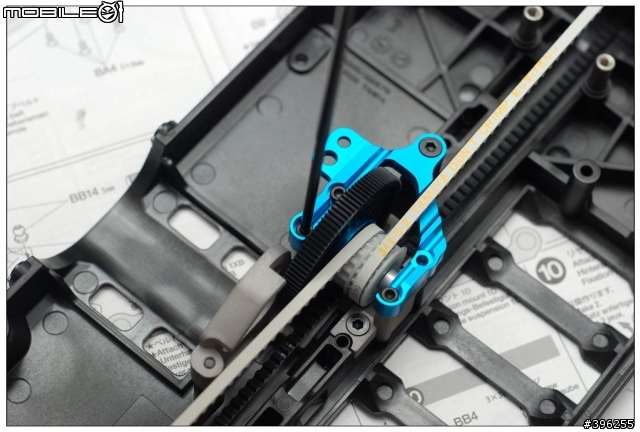

再來拿出固定中央皮帶傳送裝置的強化零件
放上並且鎖緊
這樣才是全部完成啊

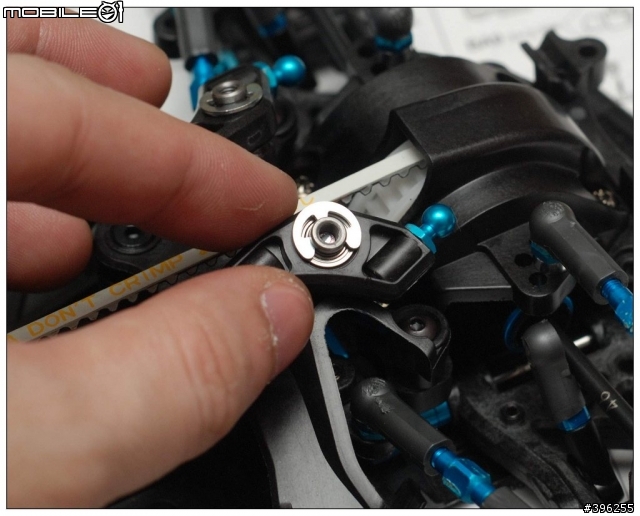

附帶一提

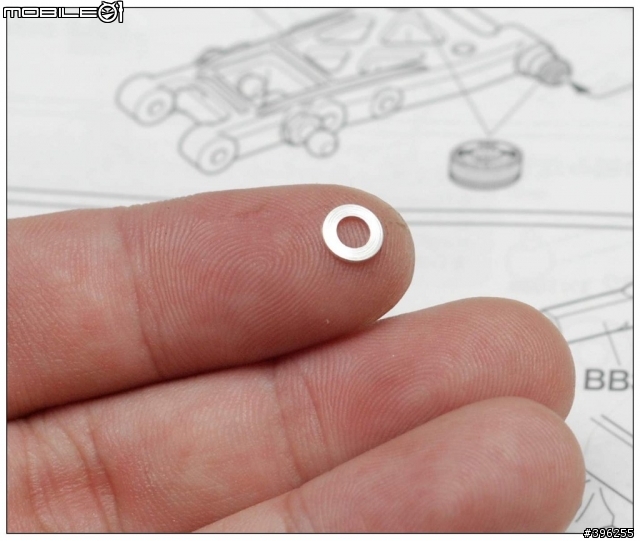

組裝時後別忘記這墊片...當時就是忘記這墊片所以感覺怪怪的

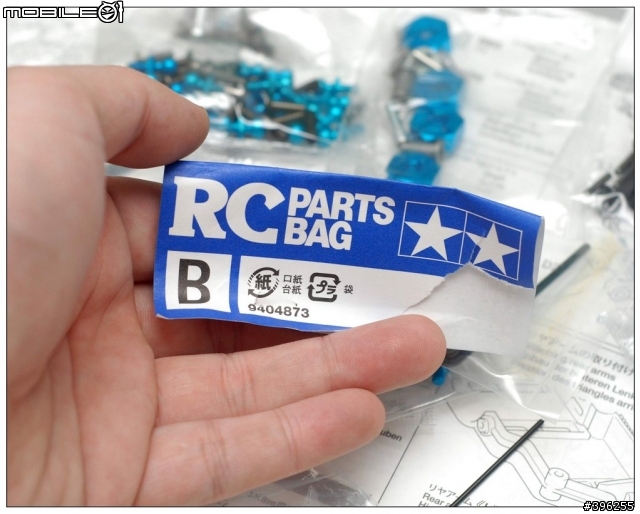

接下來要組裝的是B部分的零件
這部分就是前後的擺臂組裝

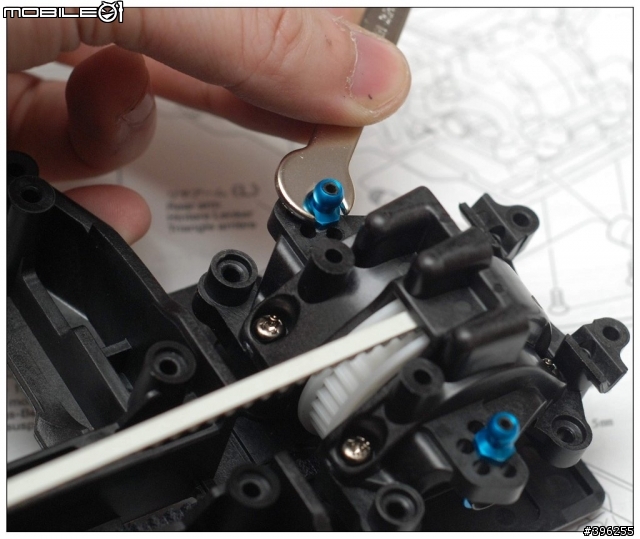

依照說明書先鎖動球頭
這顏色真的很銷魂....

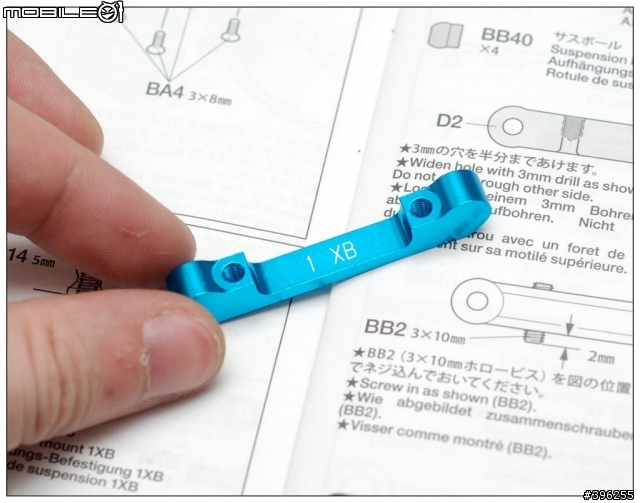

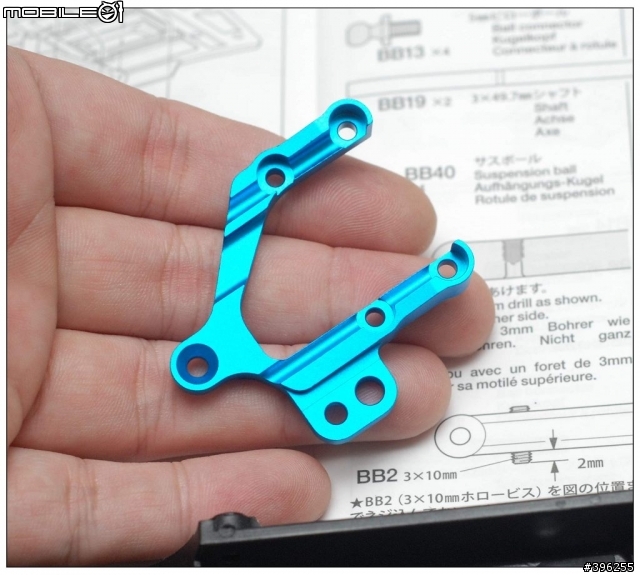

接下來拿出固定前後擺臂的強化零件編號1 XB
鋁合金擺臂固定座
這零件一共有四個基本上依照說明書組裝和仔細看說明的話應該不會裝錯
這零件要先裝在這位置所以先試裝一下...啊搜比還是很漂亮
組裝之前要先拿出這零件擺臂固定座墊高用
這也有分尺寸要仔細看好說明書比對
然後將兩片零件裝在要固定擺臂的位置

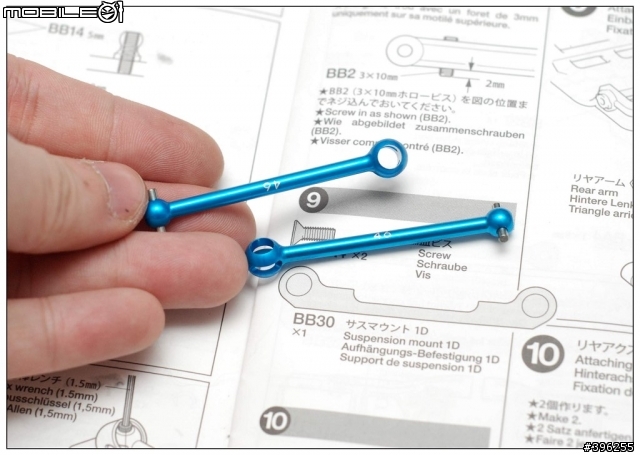

再來拿出鋁合金的狗骨

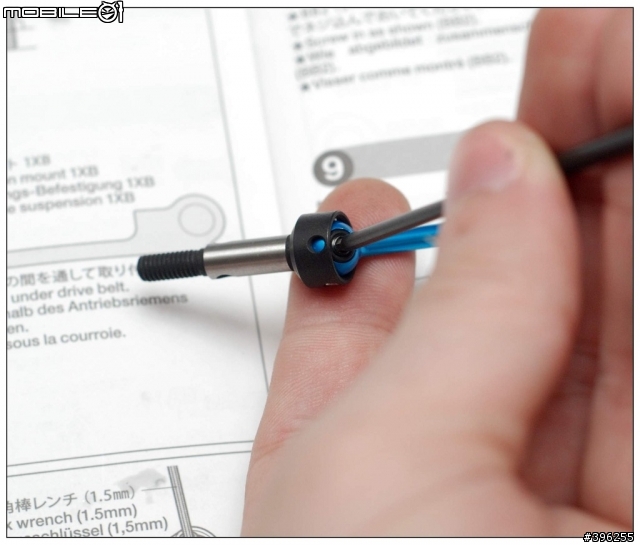

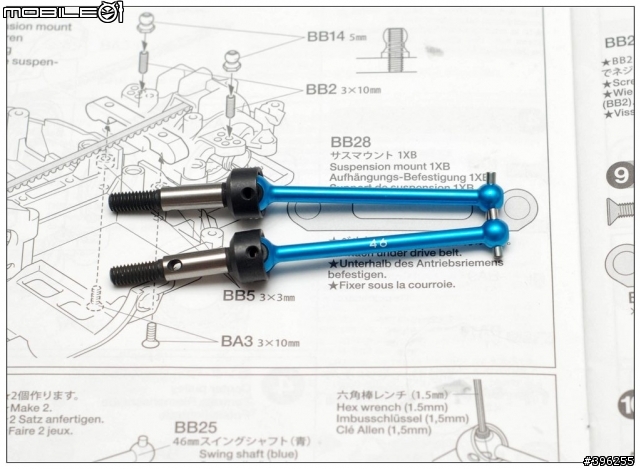

將狗骨和金屬萬向輪軸做結合然後上螺絲固定
這樣就完成了兩隻了

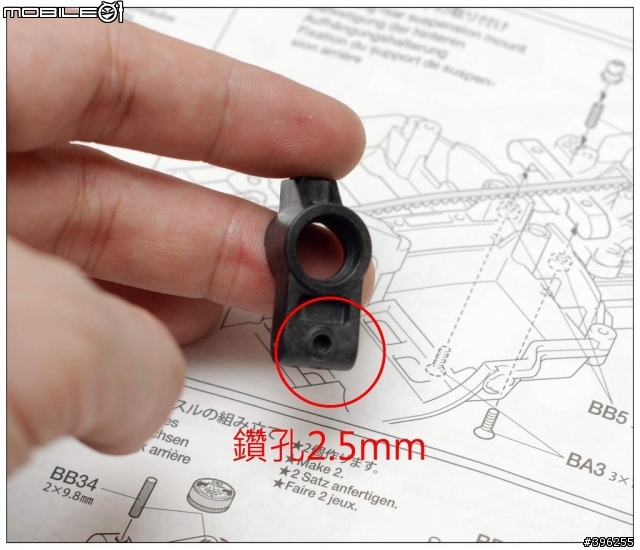

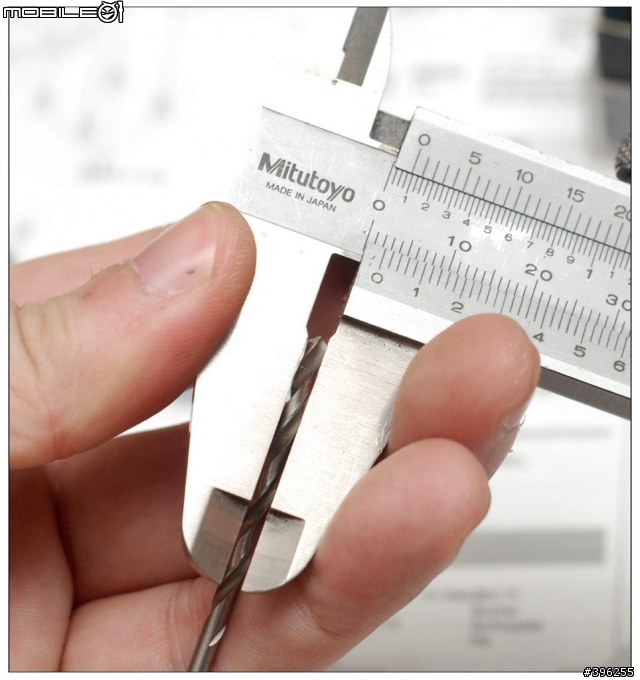

接下來拿出2.5mm的鑽頭準備鑽洞

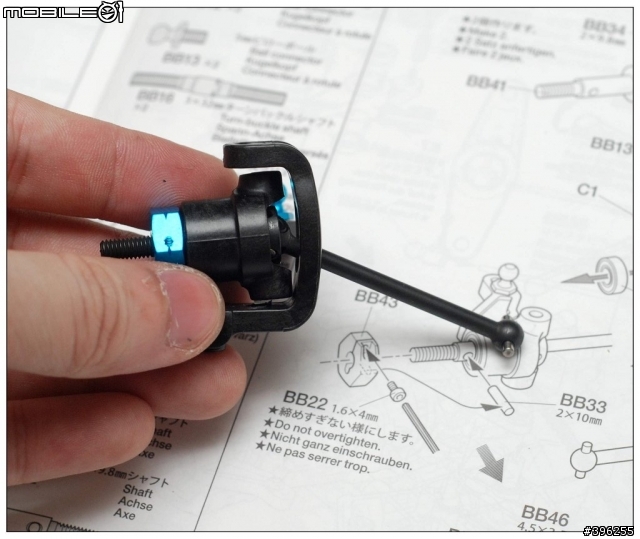

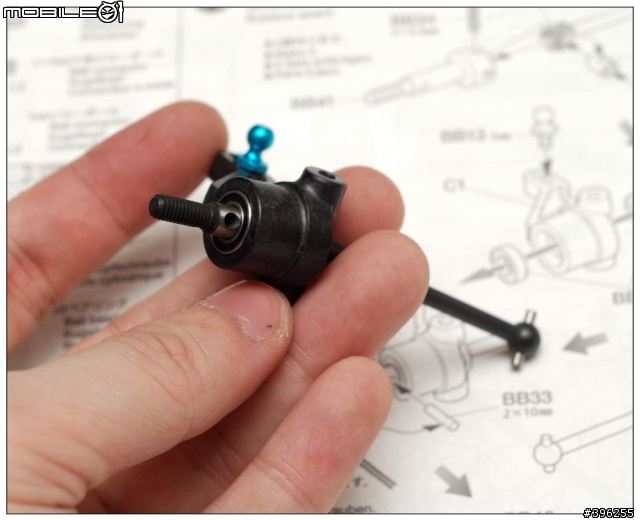

然後將組合好的狗骨和萬向輪軸裝進去轉向座裡面
裝好以後拿出差銷固定

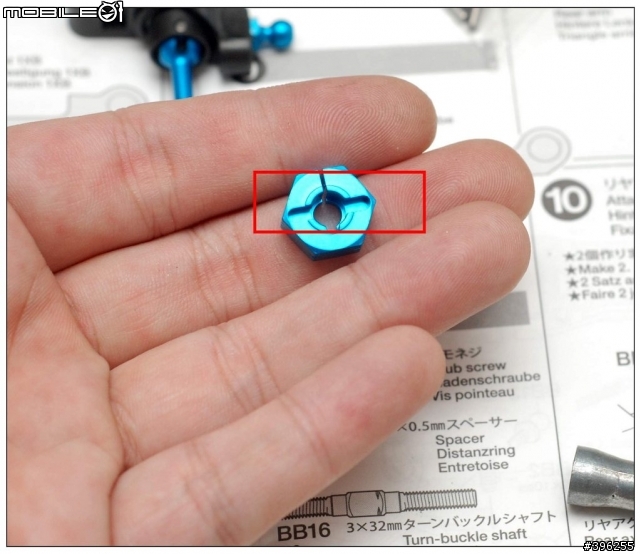

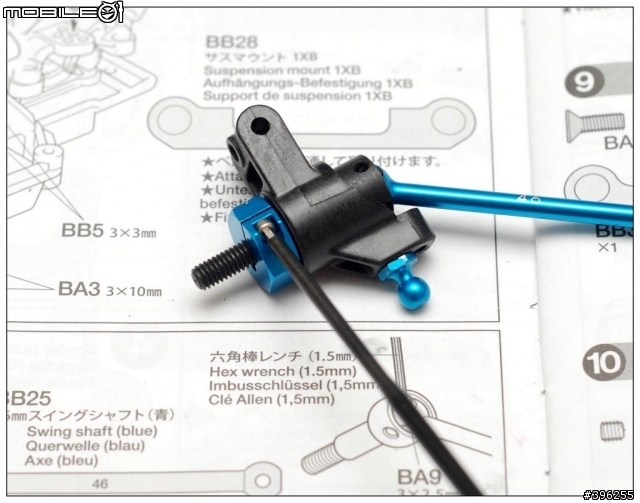

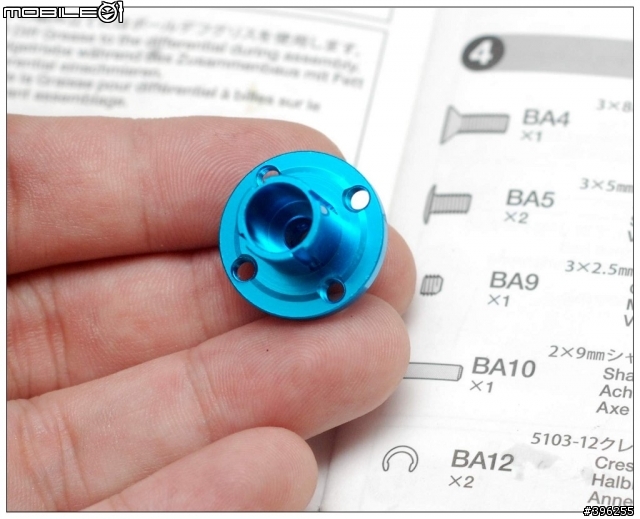

再來拿出原廠附贈的套件"鋁合金輕量六角輪座

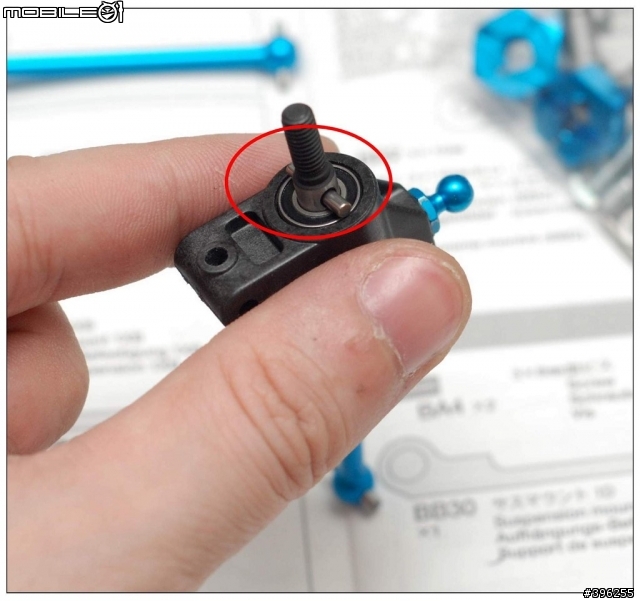

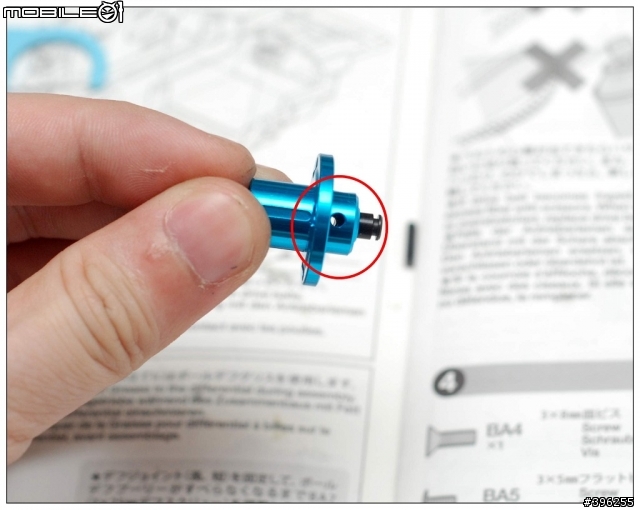

裝這個要注意紅圈部分
基本上要和上圖中的橫桿差銷做結合才能扣入
裝好以後鎖緊
所好球頭以後就完成了後輪座的部分

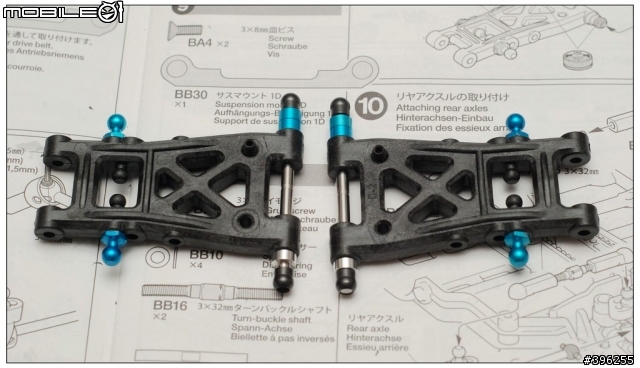

再來組裝後輪的擺臂

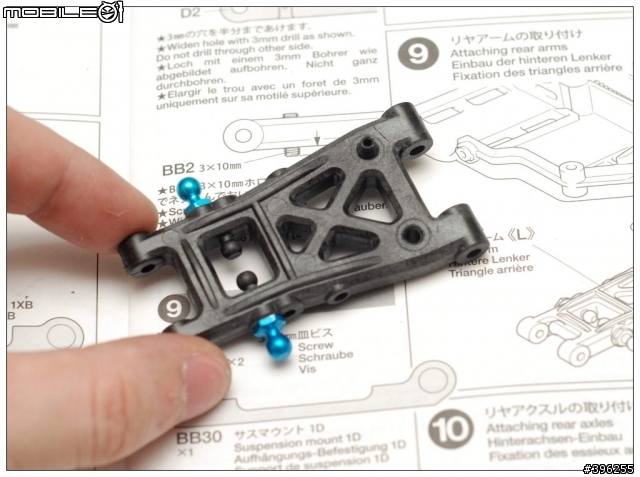

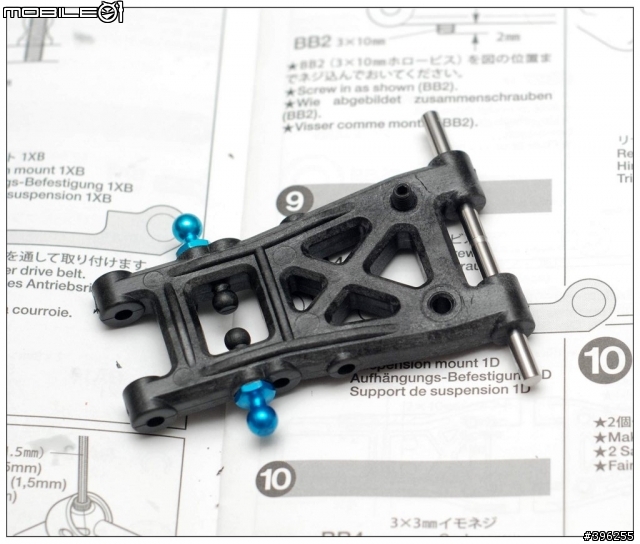

首先依照說明書裝上球頭和固定桿
再依照說明書裝上應對的套環

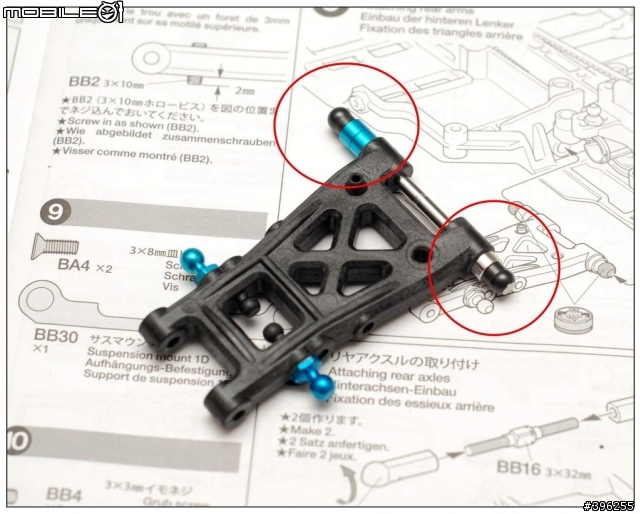

注意紅圈處~前後的數量和零件大小是不同的千萬別裝錯
裝好左右兩側就完成啦~

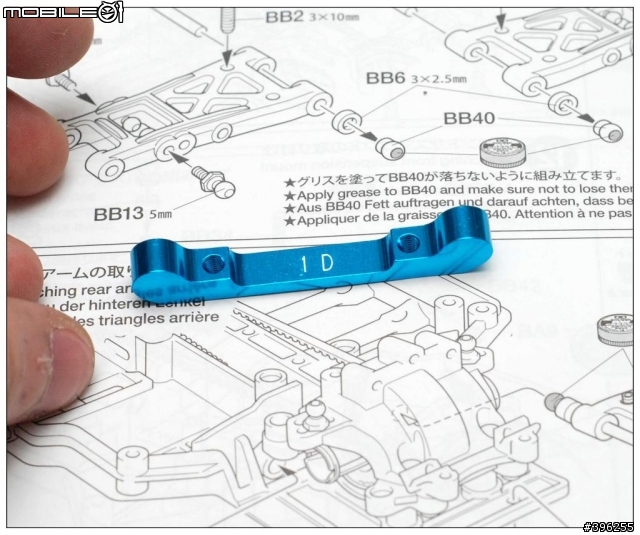

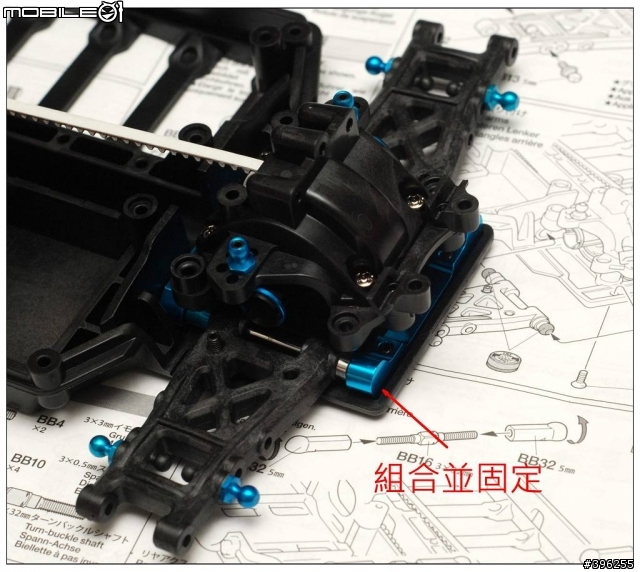

接下來拿出1D零件就是後輪的擺臂固定座
這樣就完成了

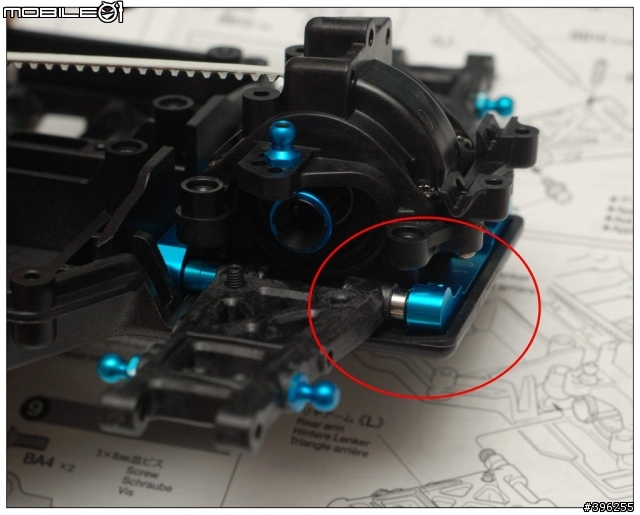

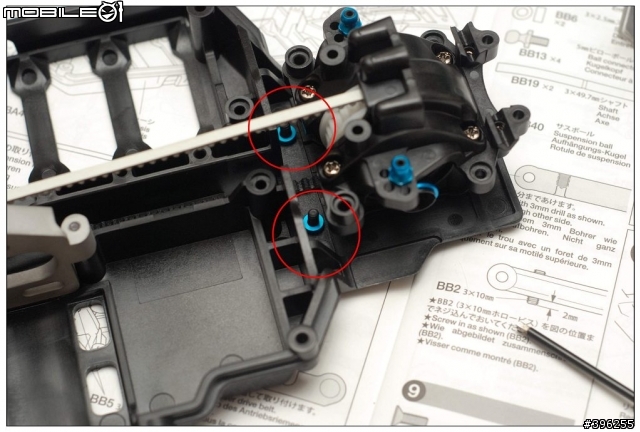

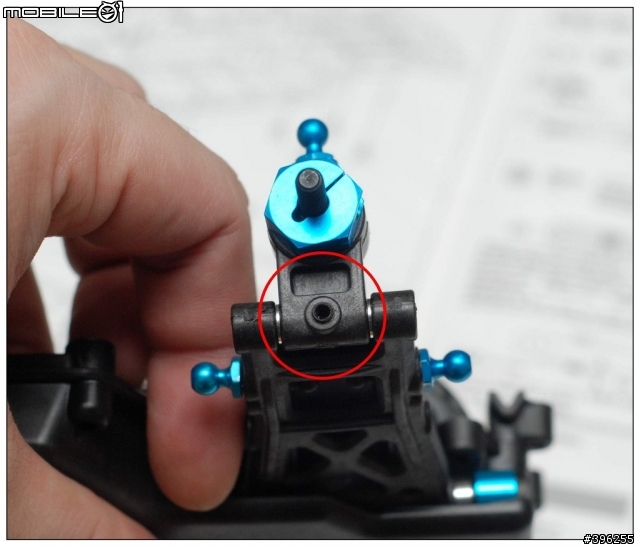

看到紅圈處嗎?
如果之前零件裝做錯這地方就有問題了

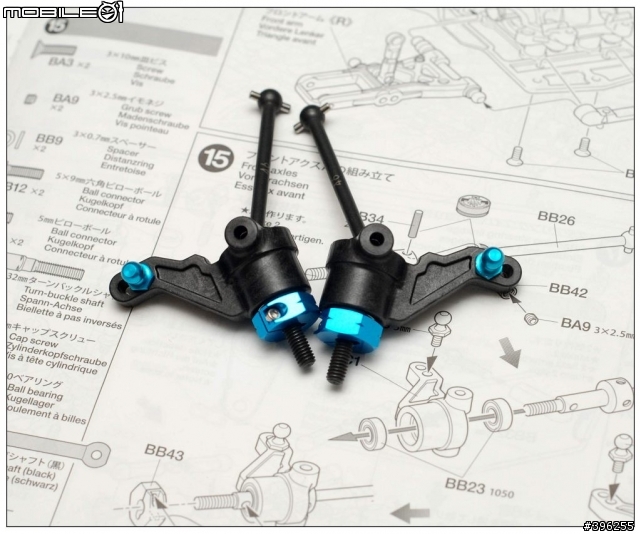

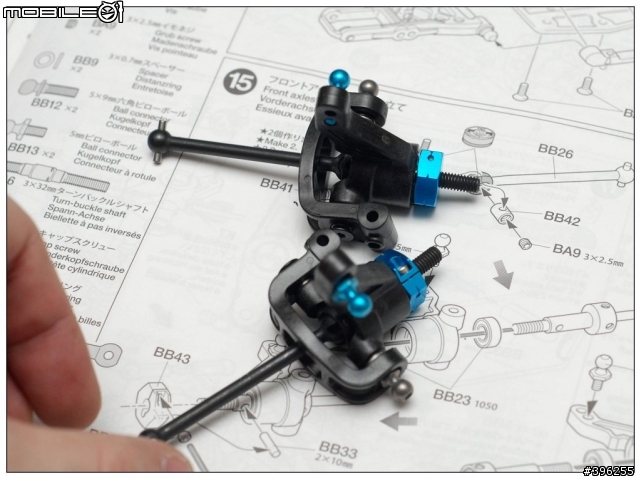

再來將之前組好的萬向軸和狗骨和輪座和車身做結合

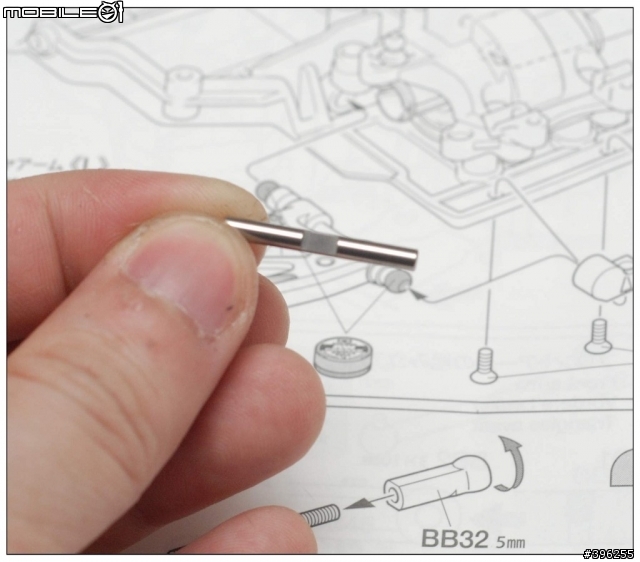

那出固定插銷要注意差銷的平面部分
裝進去方向要住意好不然無法鎖

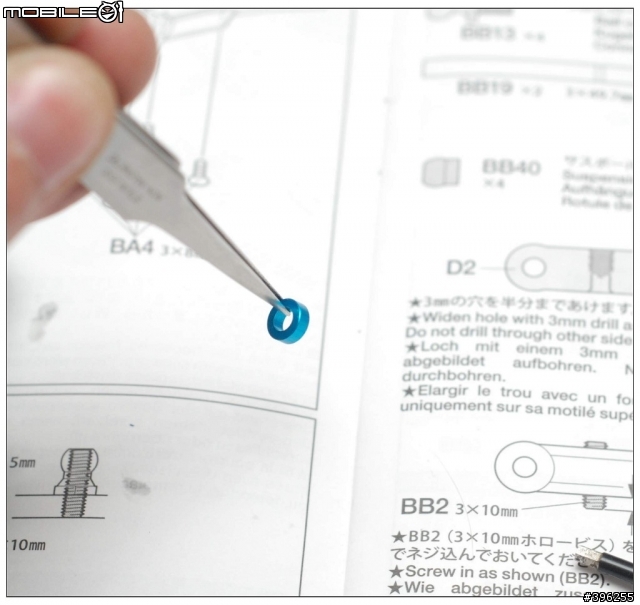

拿出說明書中說的尺寸墊片
小心翼翼的放在輪座上面前後都要放
然後將差銷裝進去就完成了
剛剛挖的2.5mm洞口
將螺絲鎖進去固定住

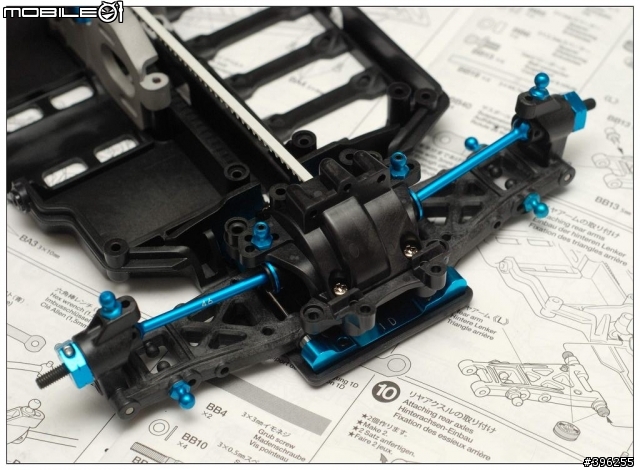

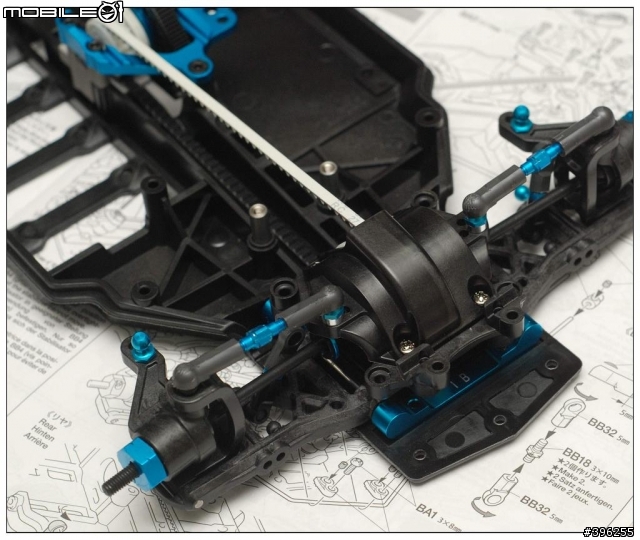

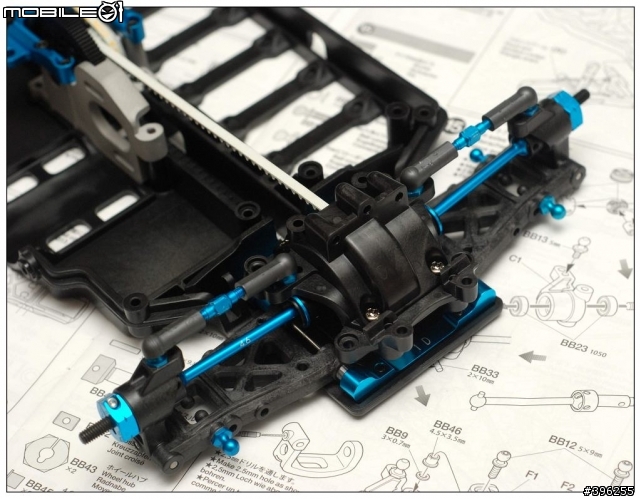

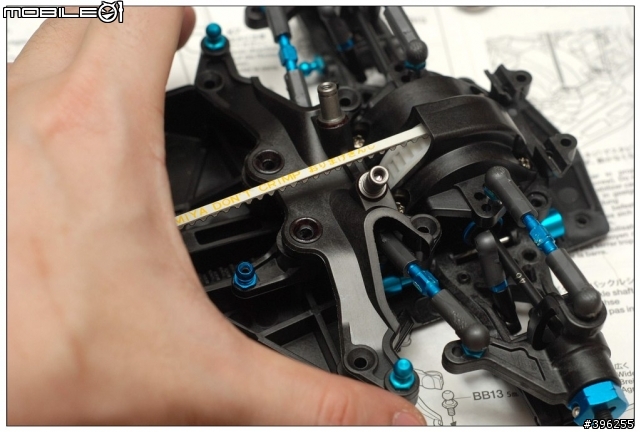

噹噹!!後方的左右擺臂完成啦~

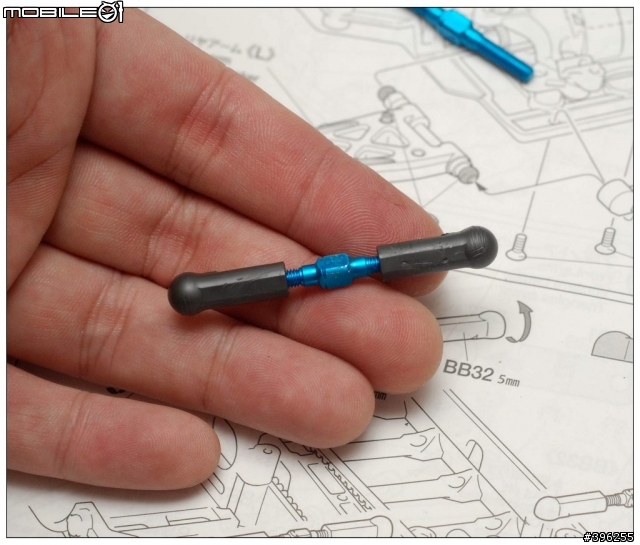

接下來拿出拉桿準備組裝
尺寸為32mm
組裝完畢...

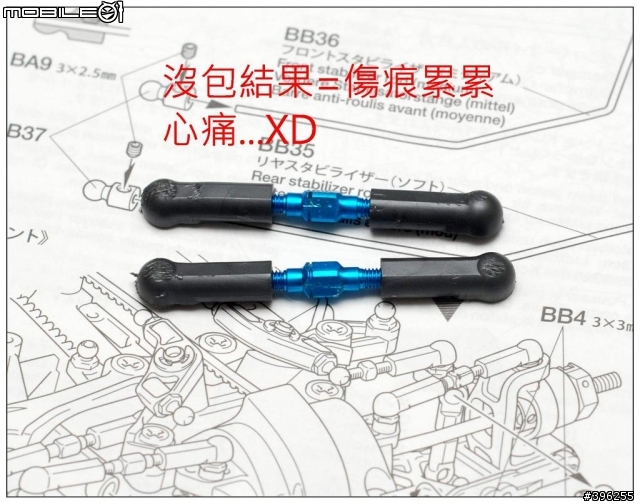

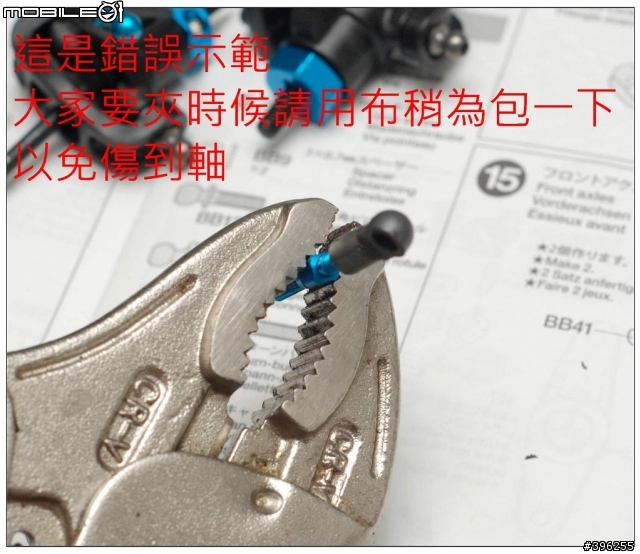

這裡很糟糕...我沒拿布先套住在鎖結果弄道傷痕累累
不過還好...訂購了鈦的拉桿到時後再換就好..不過也很心疼啊...
接下來依照說明書調整軸拉桿的距離
說明書是說要留14mm

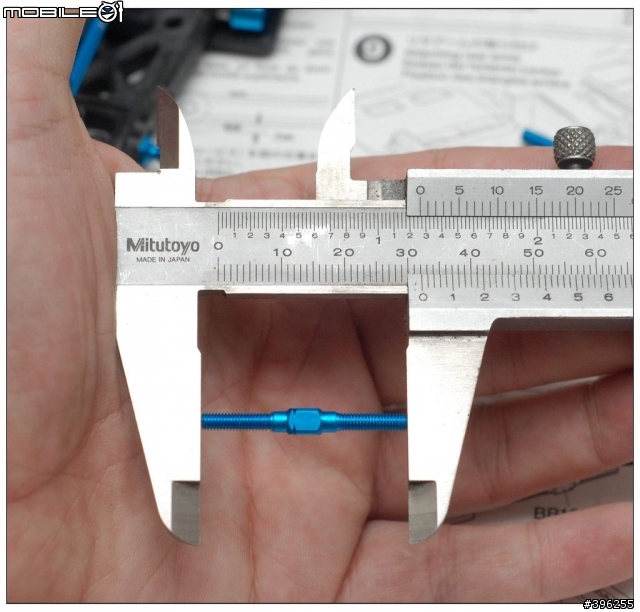

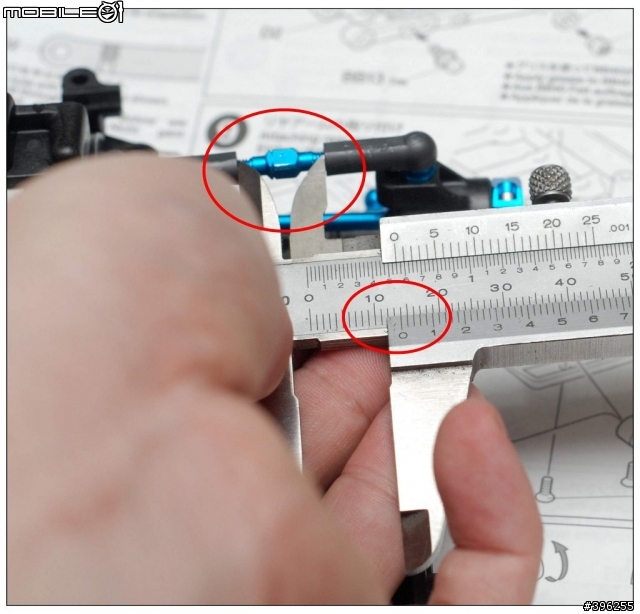

大概裝好以後先拿Nonuth(游標卡尺)稍微量一下發現還有一點點誤差..
基本上別擔心

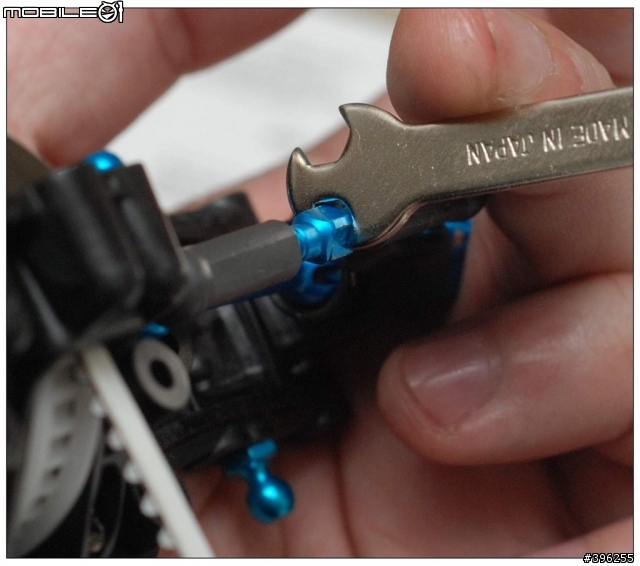

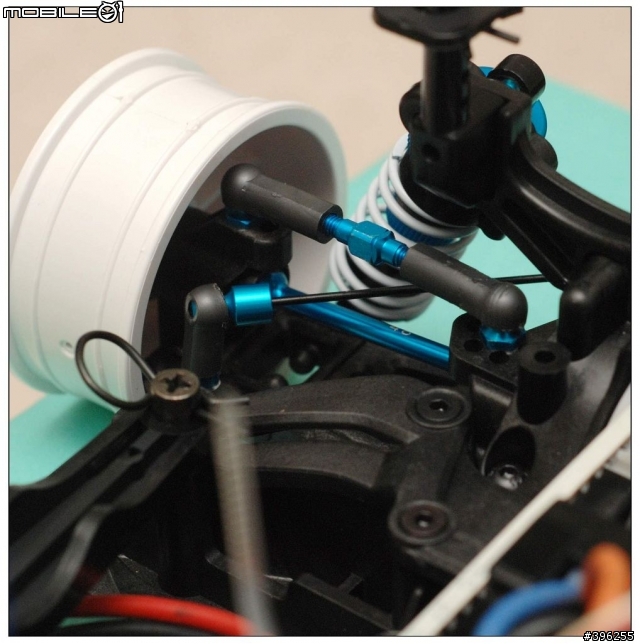

我們先裝再擺臂的球頭上面固定好然後拿出工具做細部調整
然後再量....
嘿嘿!剛剛好14mm這樣就算完成了
左右兩側的軸拉桿也算完成

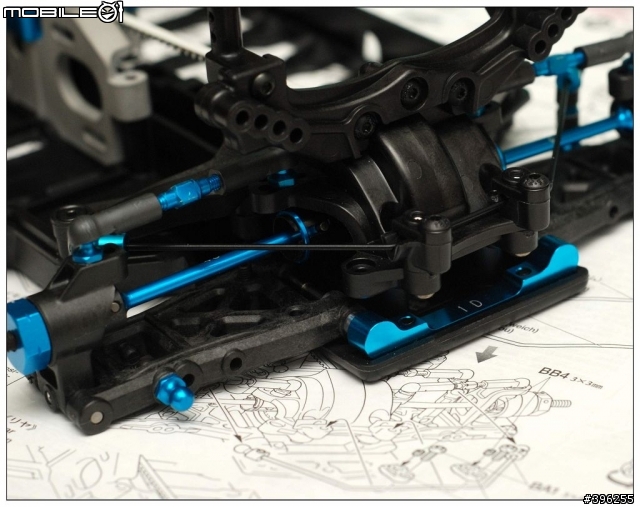

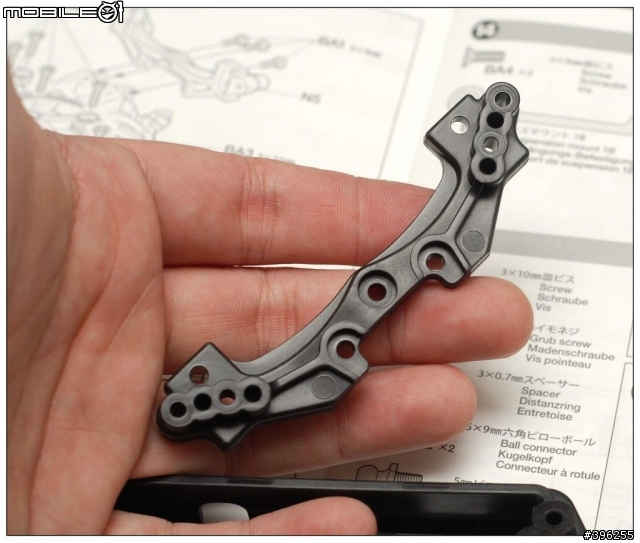

接下來拿出後方的避震器固定座準備組裝
基本上把剩餘的零件依照說明書說明組裝完畢大至上後方就完成了

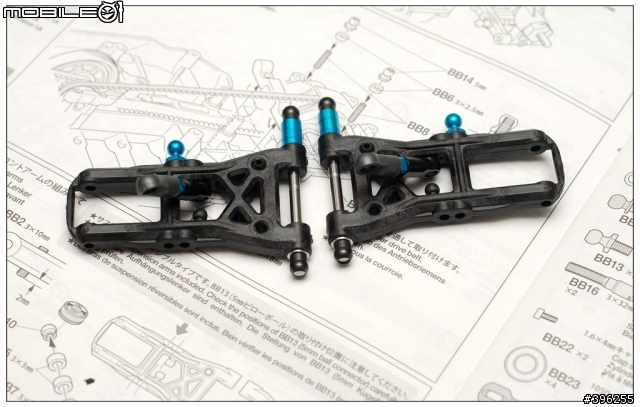

接下來製作前方的擺臂和前避震轉臂
先裝上球頭

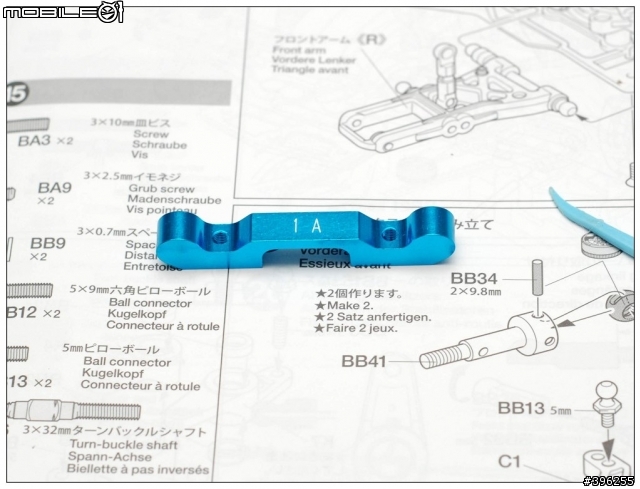

拿出編號1A的前百臂固定座然後並固定

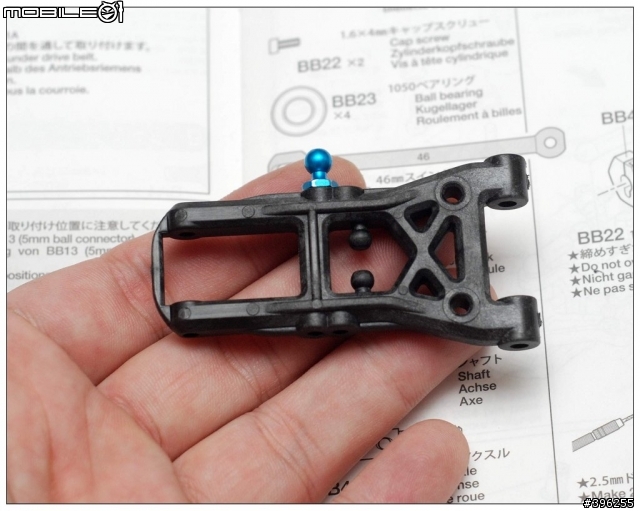

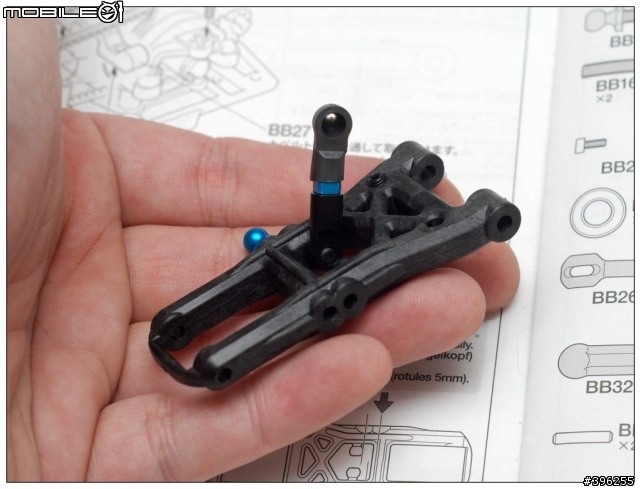

接下來把擺臂裝上球頭
然後裝上拉桿
組裝方法和後面擺臂的組裝方法一樣差別只是在於拉桿不同

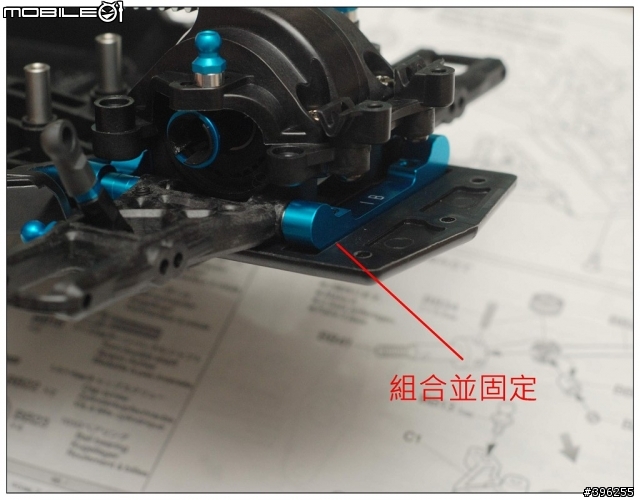

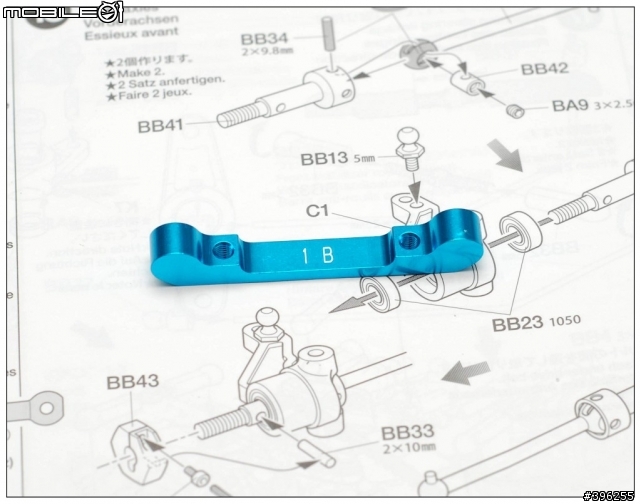

拿出編號1B的擺臂固定座

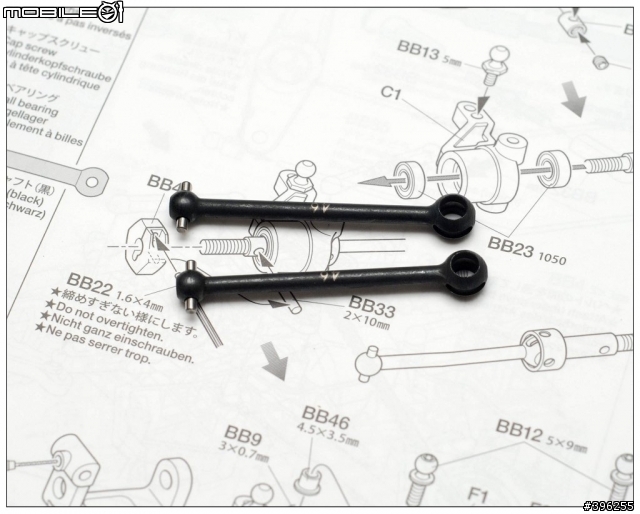

再來拿出前方的狗骨
感覺...沒錯~不是藍色低...

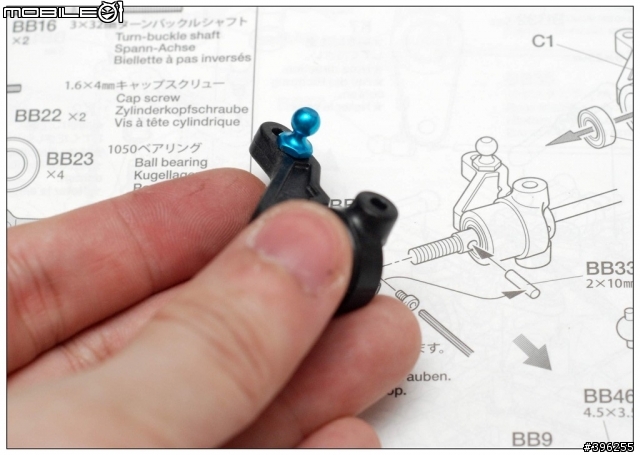

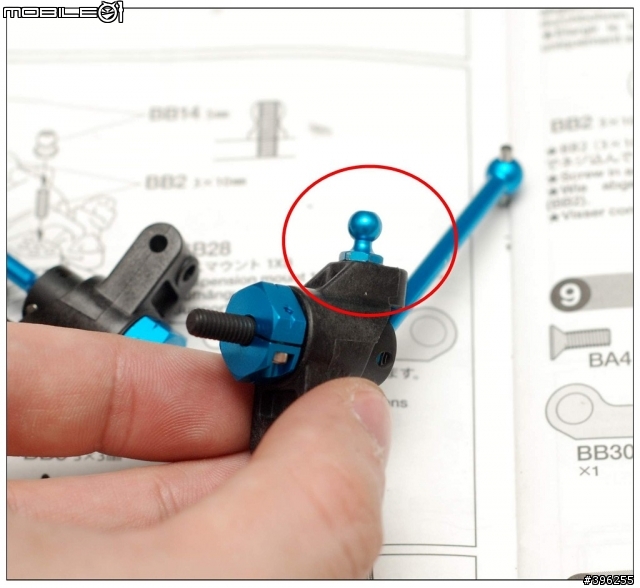

接下來拿出前輪座然後並依照說明書一樣裝上球頭
組裝過程就省略了因為和後輪一樣

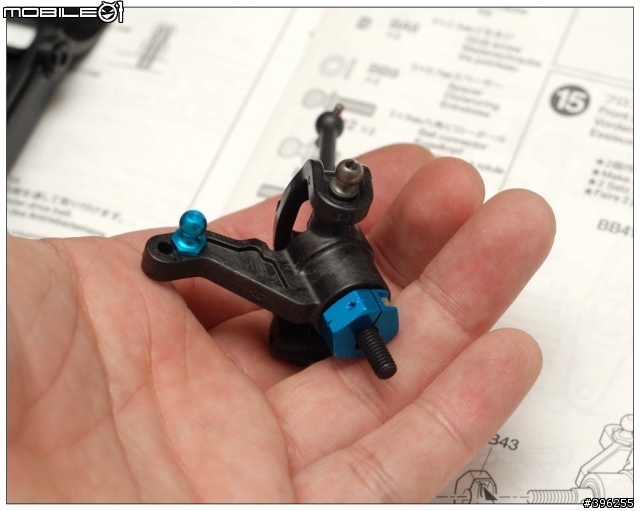

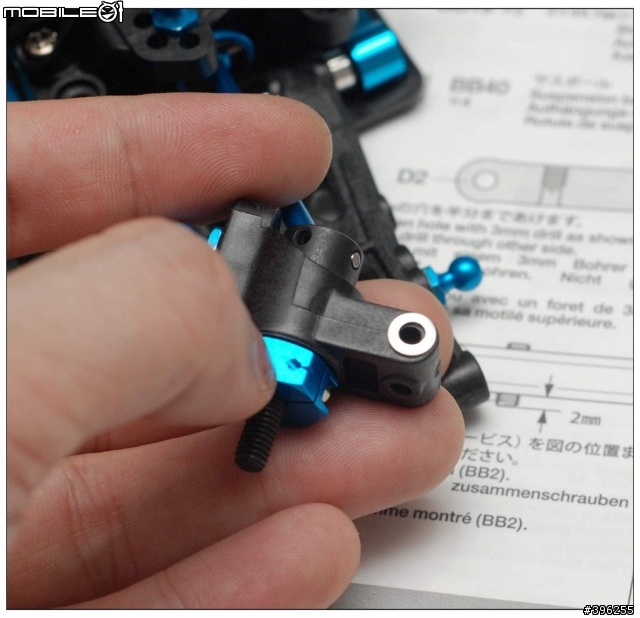

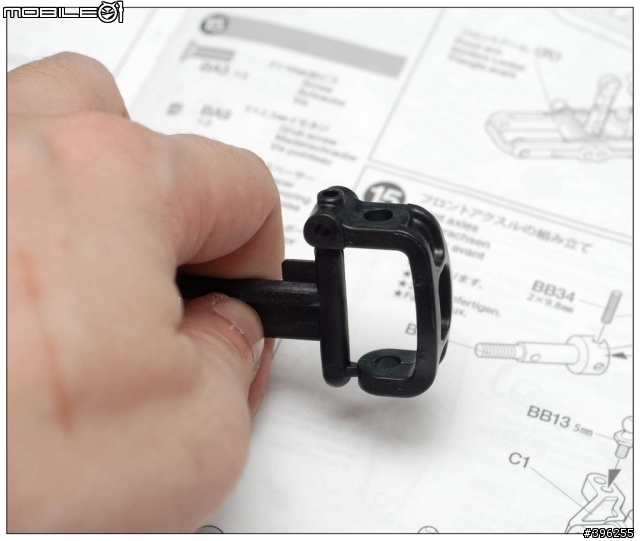

接下來組裝比較不同的轉向C座

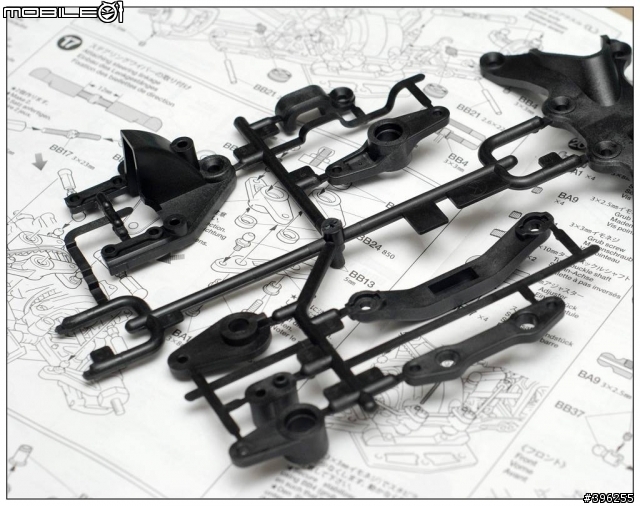

圖片中的套件我也不知道是不是輕量化零件

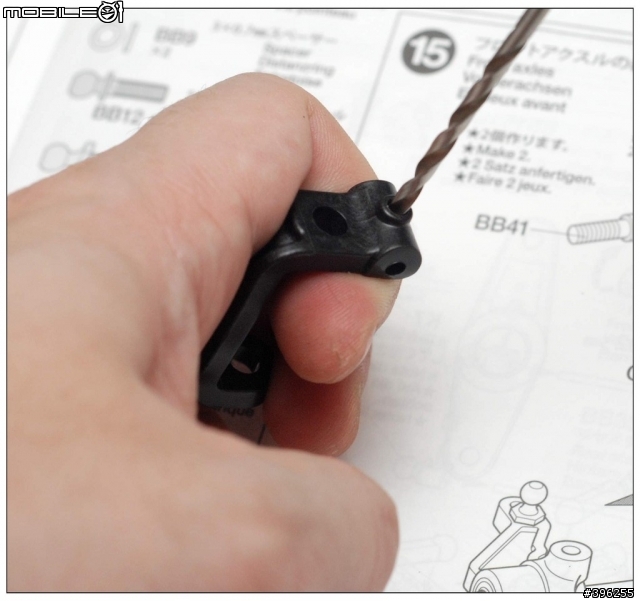

一樣鑽孔2.5mm
組裝
完成~

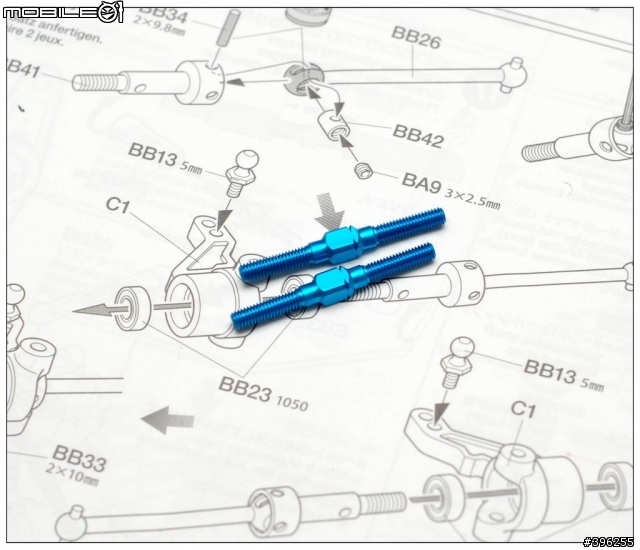

再來一樣拿出拉桿組裝
我想表達的都在圖片文字中了
好了以後組裝上去就完成了前擺臂部分
接下來拿準備組裝下方零件

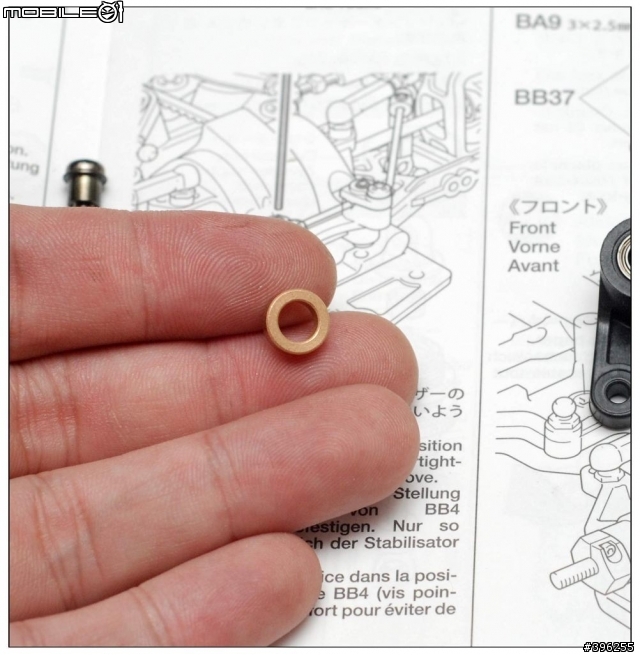

說明書是說要用銅環...

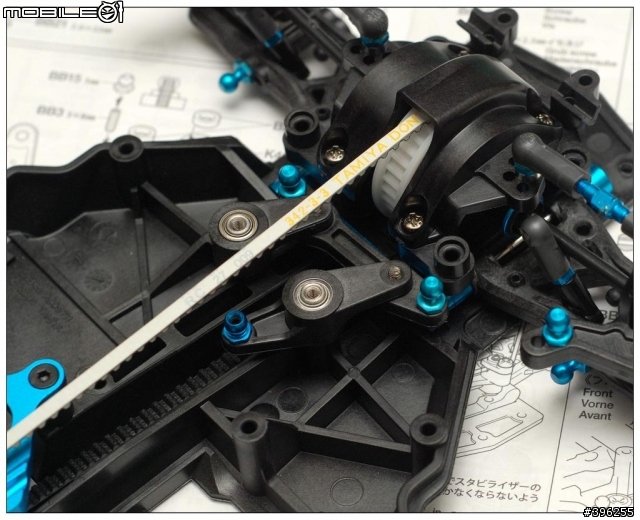

不過我選擇了使用培林
完成了~
那地方如果是用銅環不使用培林基本上...靈敏度還差真多
再來就裝上去固定

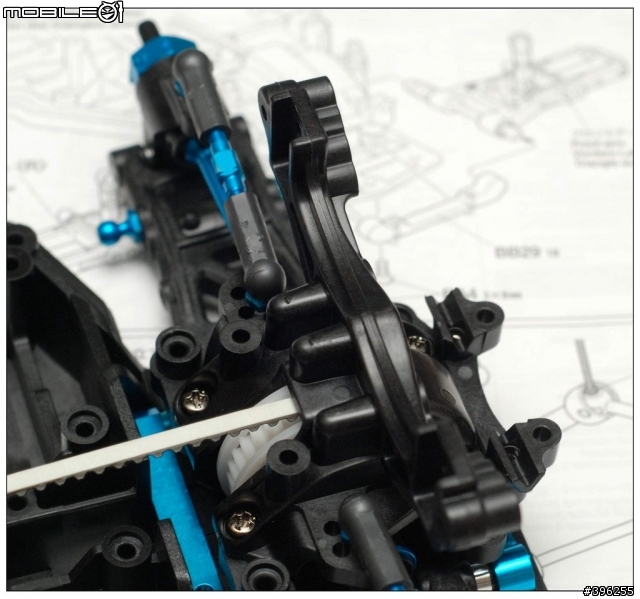

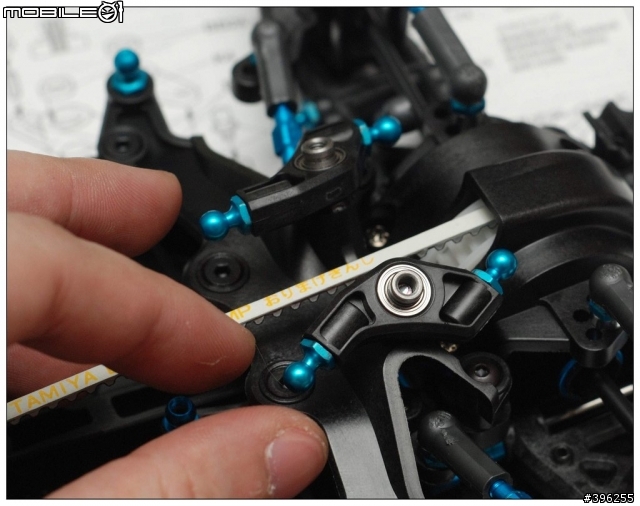

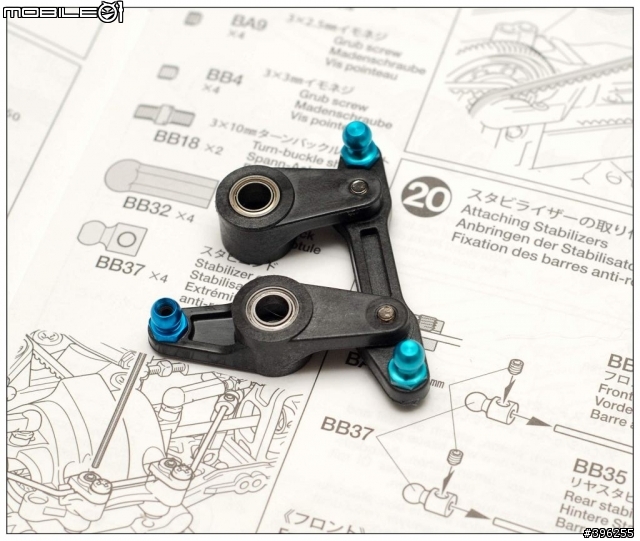

接下來組裝前避震器轉臂
這地方本來要用金屬的改裝零件不過...天殺的還沒到貨...
所以只好用原本的先頂一下嚕

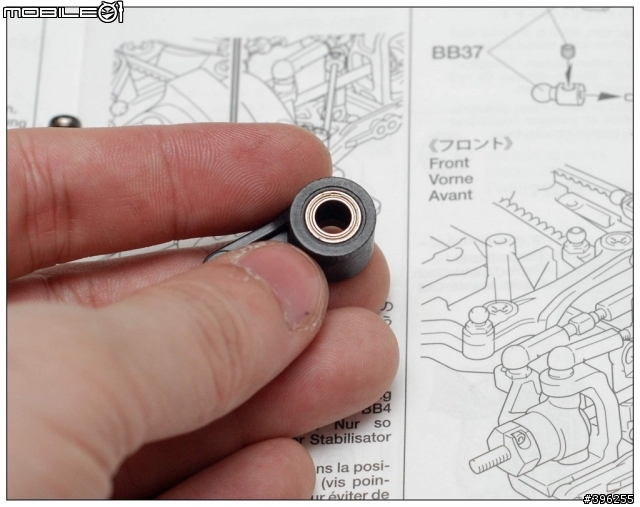

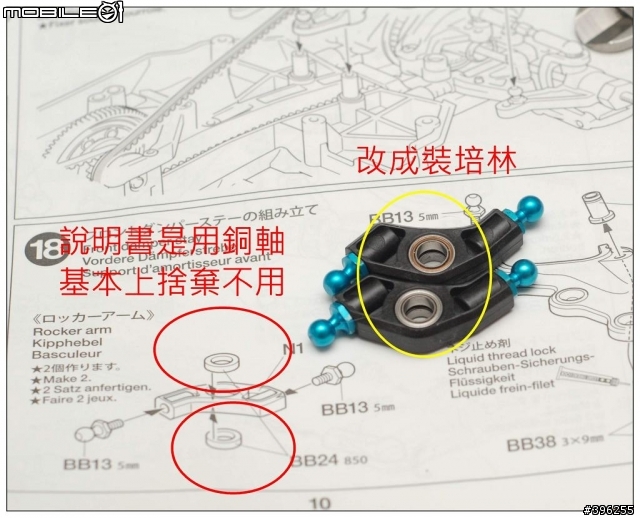

這裡一樣改成用培林

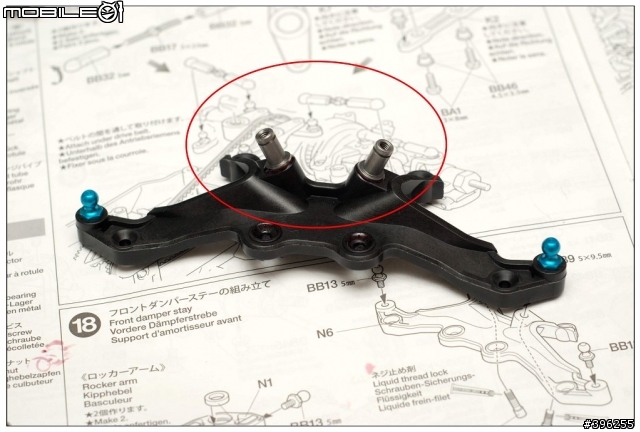

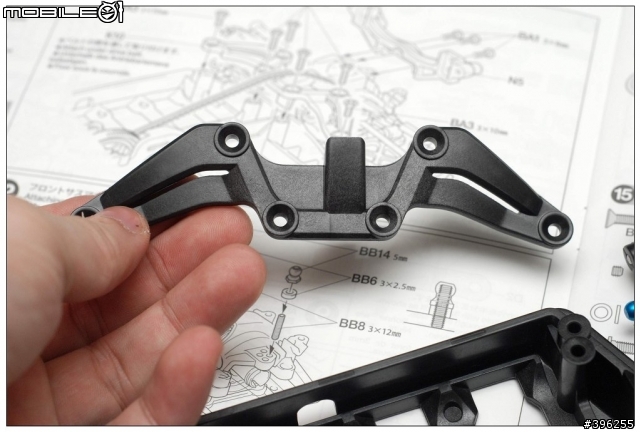

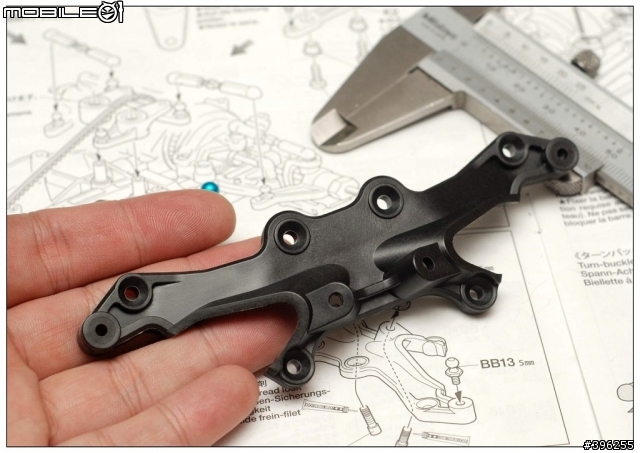

再來組裝固定座

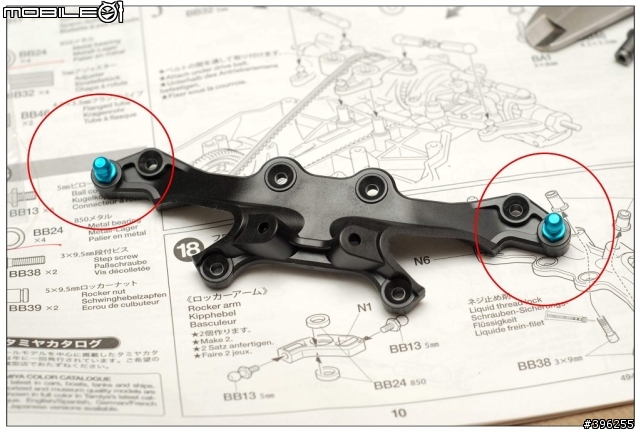

接下來拿出固定座並且依照說明書裝上球頭

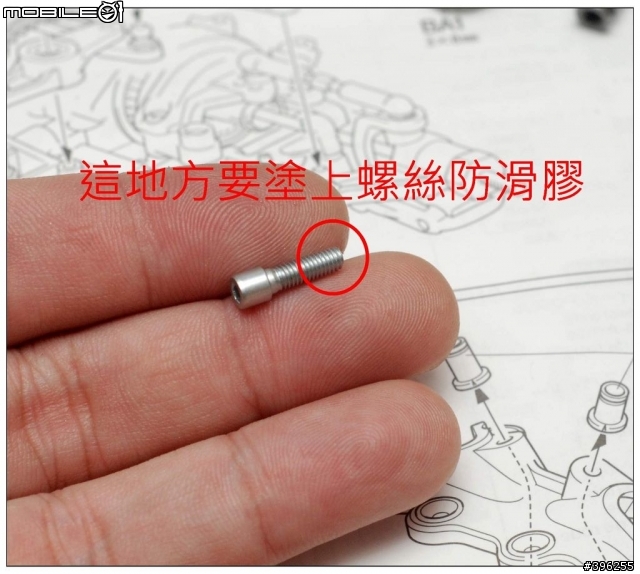

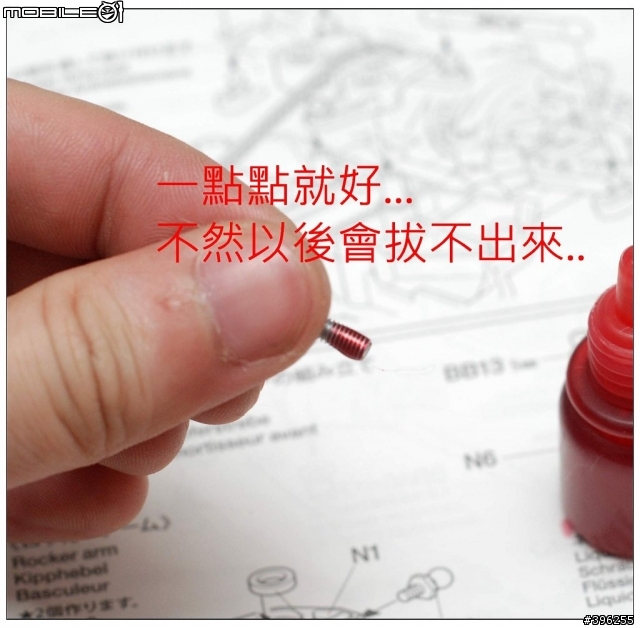

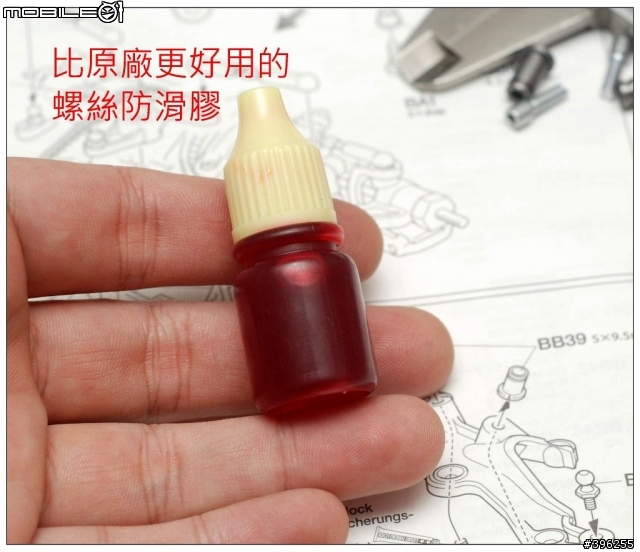

我額外買了防滑膠
基本上只要一點點就好..不然以後會拔不出來
聽店家說這東西如果不小心鎖到脫牙只要塗一點點在螺絲上面乾了以後可以讓不嚴重的脫牙補起來
開始組裝
然後裝上前避震器轉臂並且扣上扣環

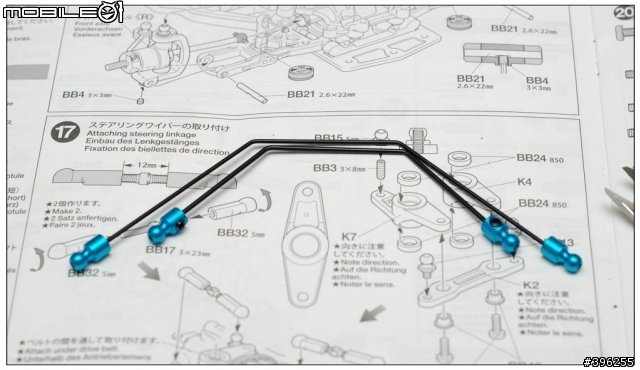

接下來組裝前/後防傾桿組

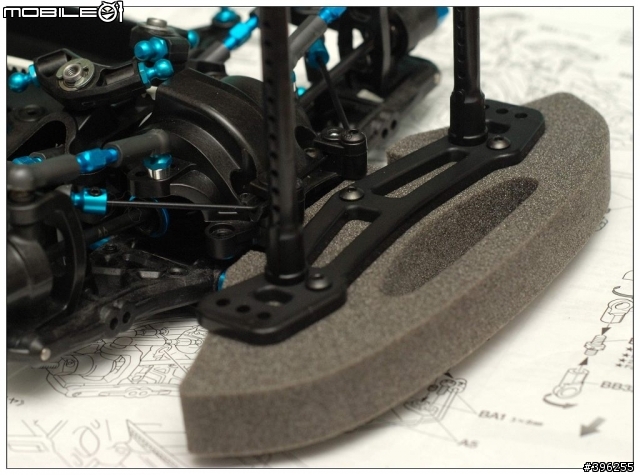

接下來組裝防撞墊

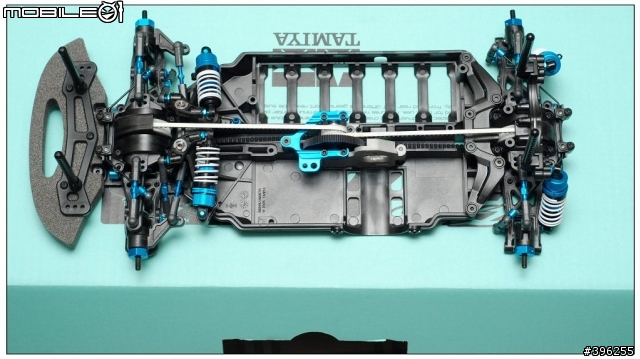

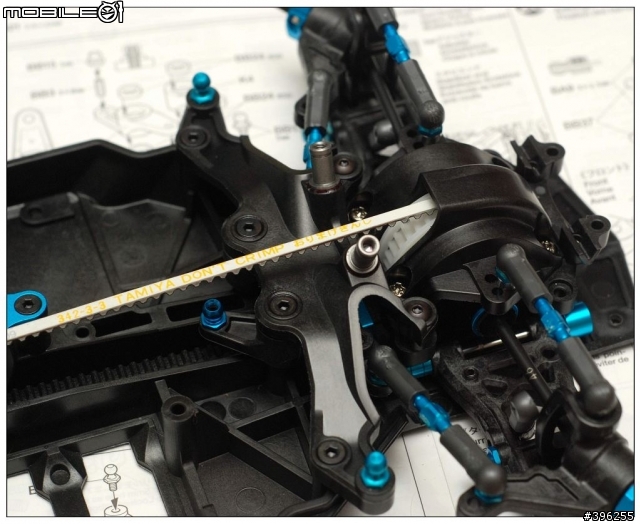

基本上組裝到這裡本體大部分就完成了~
接下來就是重頭戲啦~
因為要組裝y大最

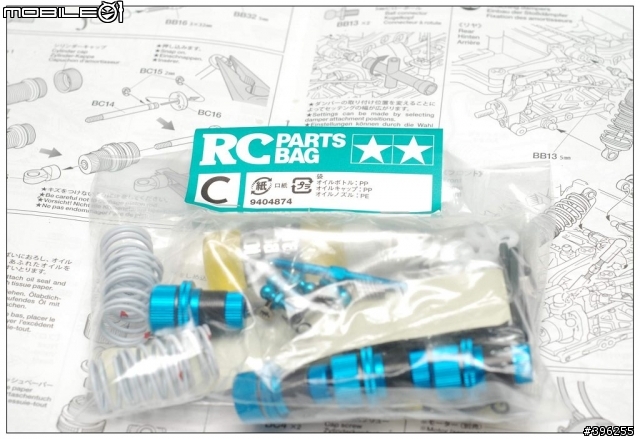

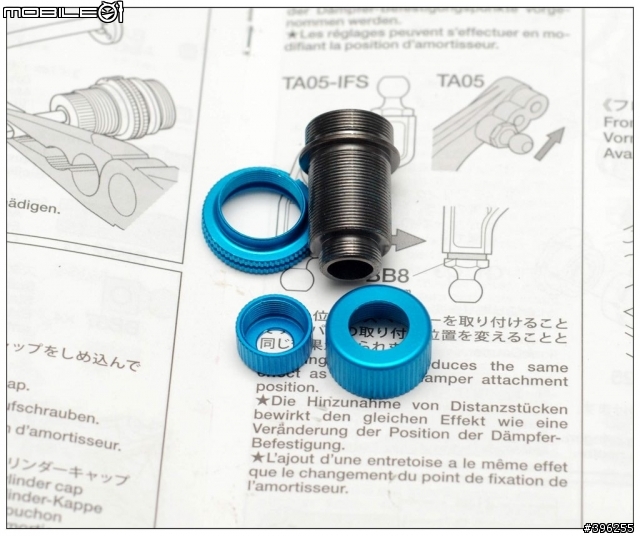

的TRF避震器拿出C部分的零件TRF避震器
拆開了...真是銷魂啊..難怪Y大這樣喜歡..
先把油壓管的零件先轉開來

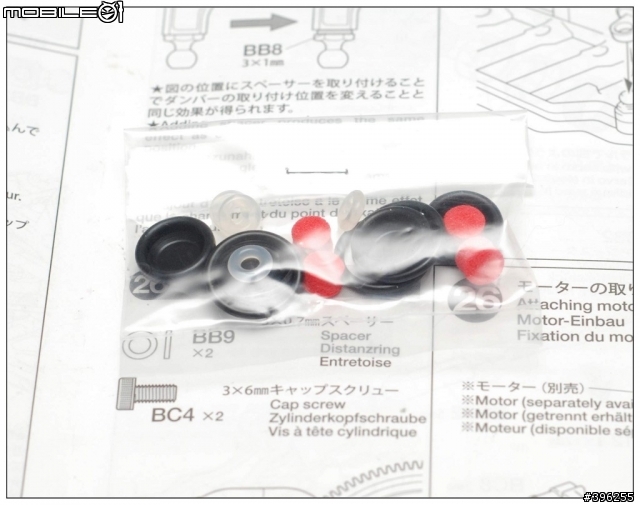

接下來拿出另外一包C品中的零件O型環組

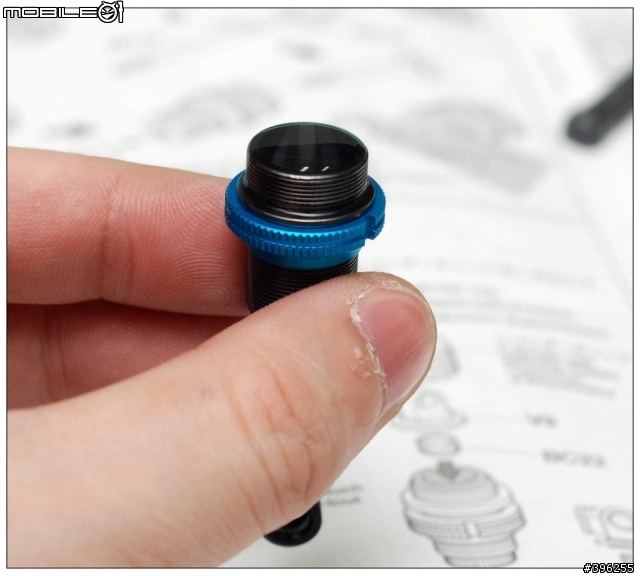

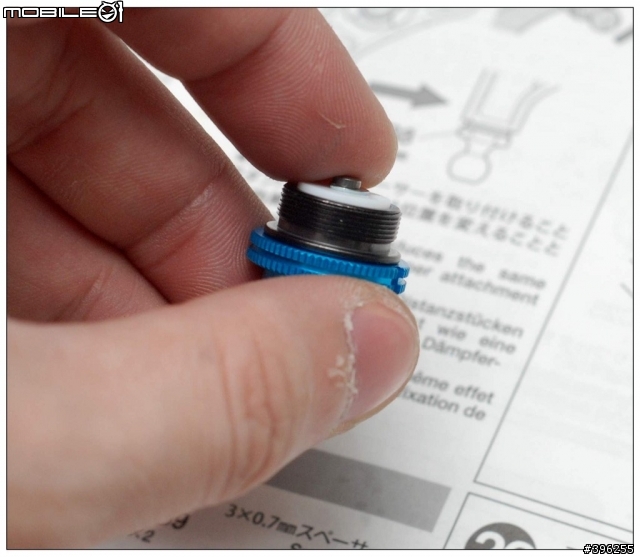

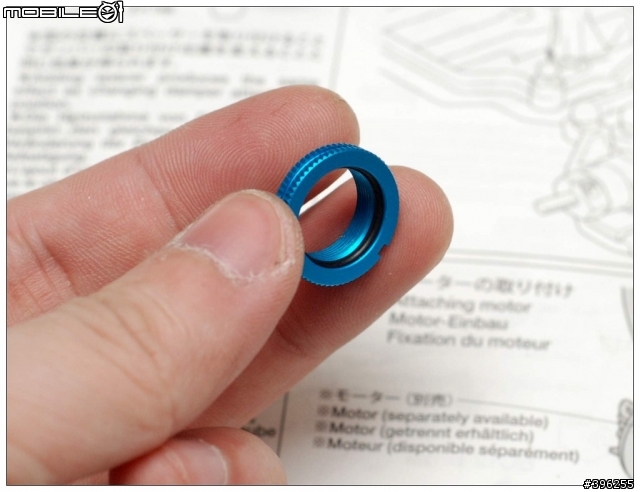

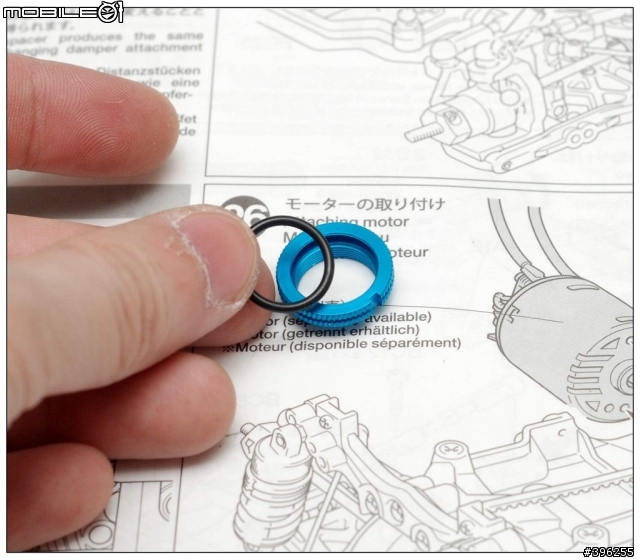

先將O環套入旋鈕裡面
然後再把裝好O環的旋鈕轉到最頂

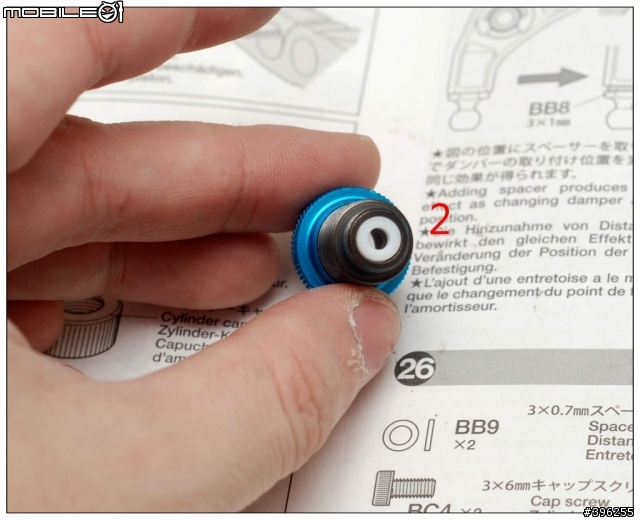

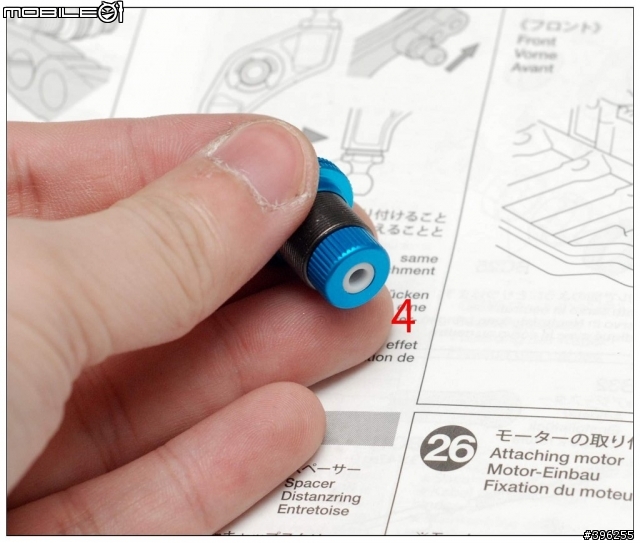

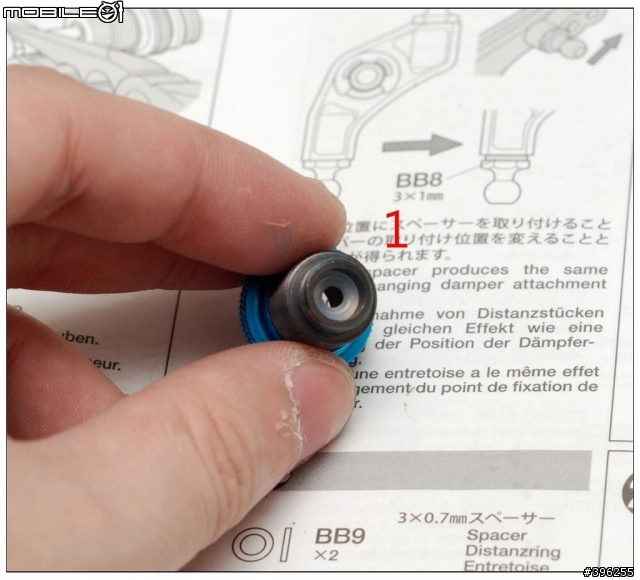

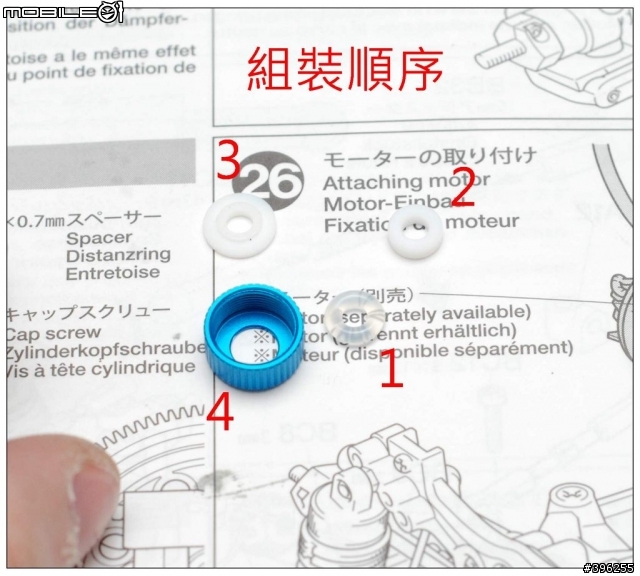

接下來就如同下圖索指示的把1-4編號的零件依照順序裝進去TRF避震器中

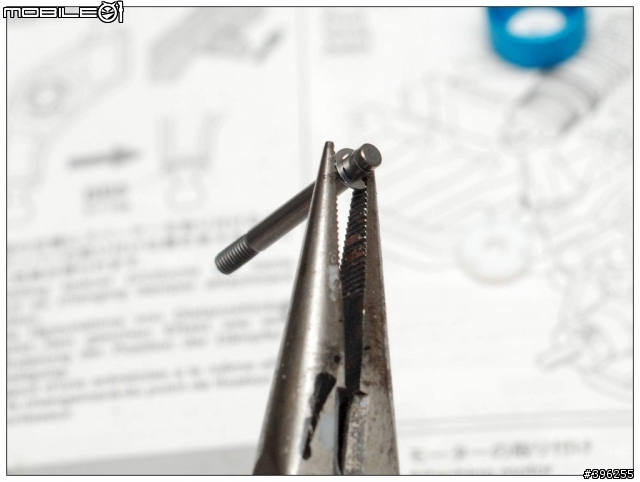

再來拿出油壓桿首先裝入扣環
再裝入空氣擠壓片
在扣上扣環固定擠壓片以防掉落

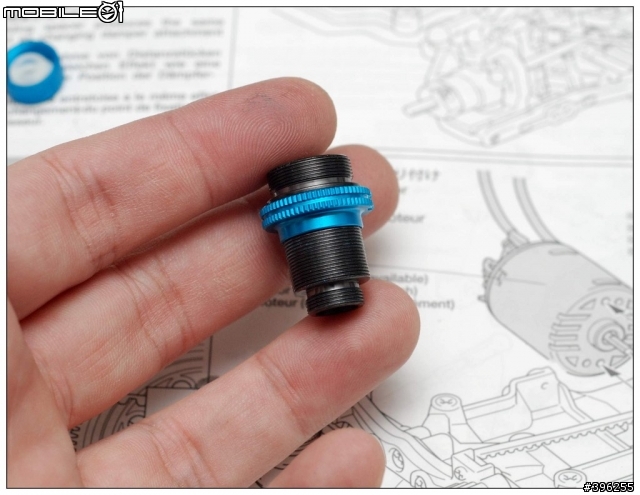

在來將油壓管裝進去避震器中
接下來拿出V零件中的編號5零件(紅圈處)*4個

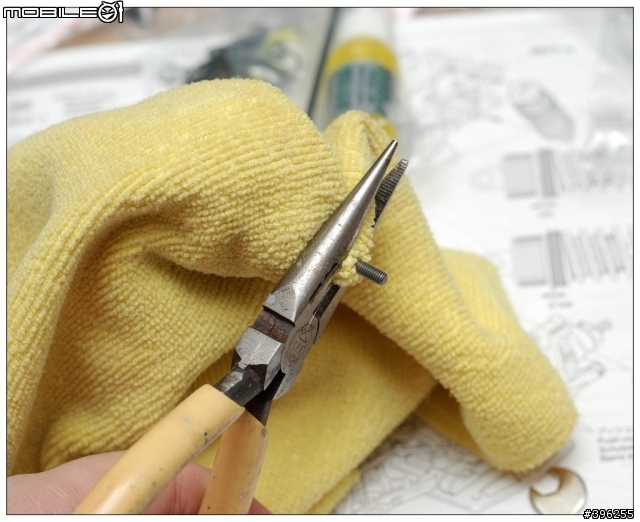

再來拿出布包住油壓管(厚一點)
然後拿出尖嘴鉗夾住油壓管只露出螺紋部分然後將V部品的編號5零件轉進去
這個不是開玩笑的...一定要包好啊...這東西是比軸拉桿還貴的
整台車的精隨就是這組避震器了

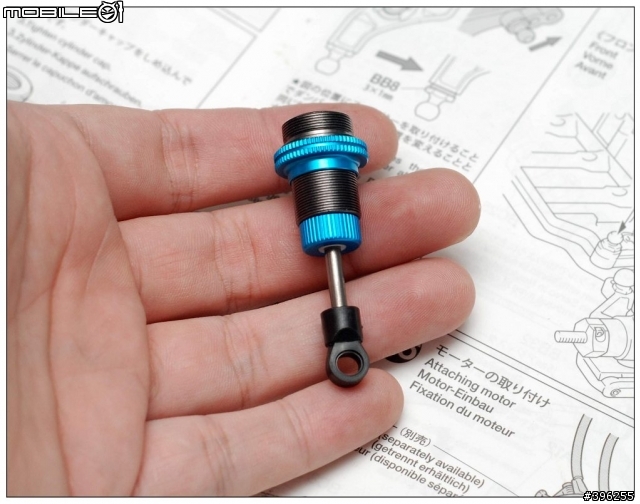

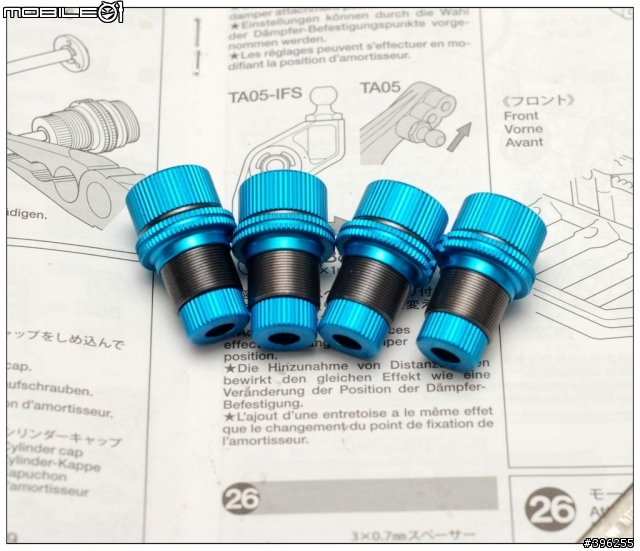

噹噹完成啦~
就這樣要連續做4隻
再來裝油決定不用原廠的所以...

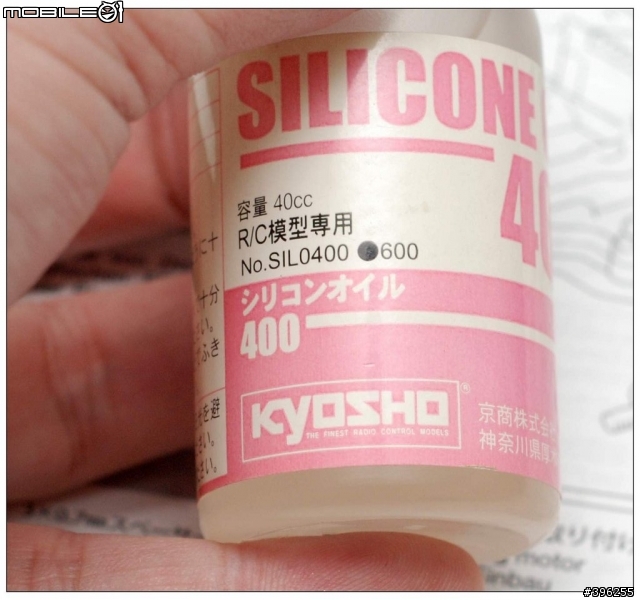

拿出這瓶400號的避震器油
這英文...沒錯~就是那間啦
將油慢慢倒入避震器中

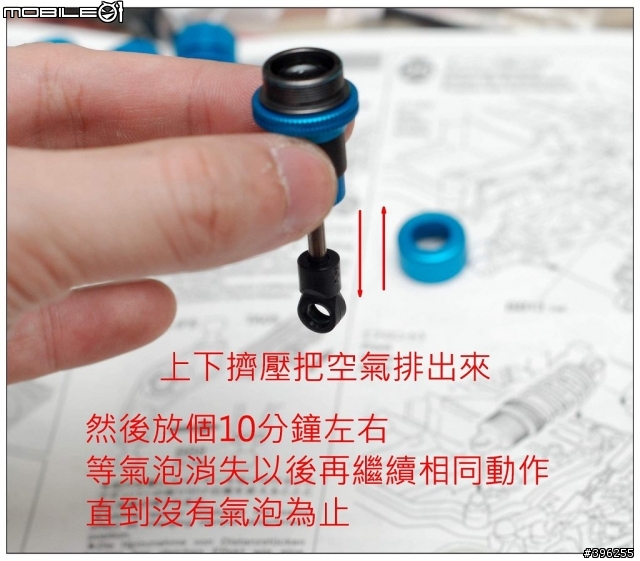

然後如同第二張圖片中的說明一樣使用

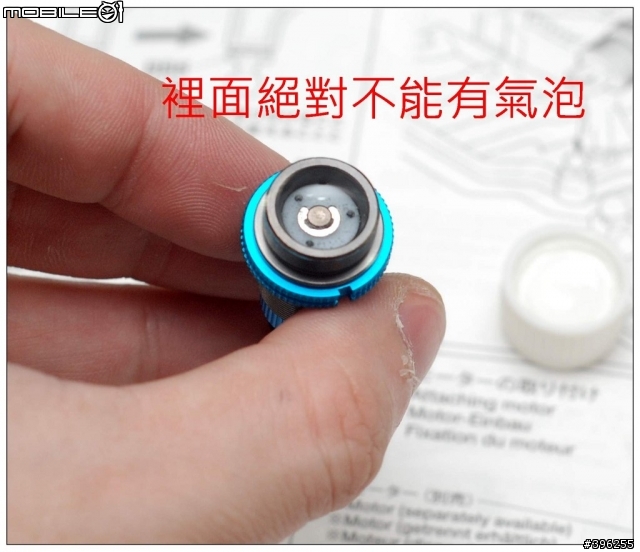

請注意!!裡面不能有氣泡喔!!
請上下擠壓到沒氣泡為止
基本上..每次只要壓出氣泡就先讓避震器稍為靜放個10分鐘左右

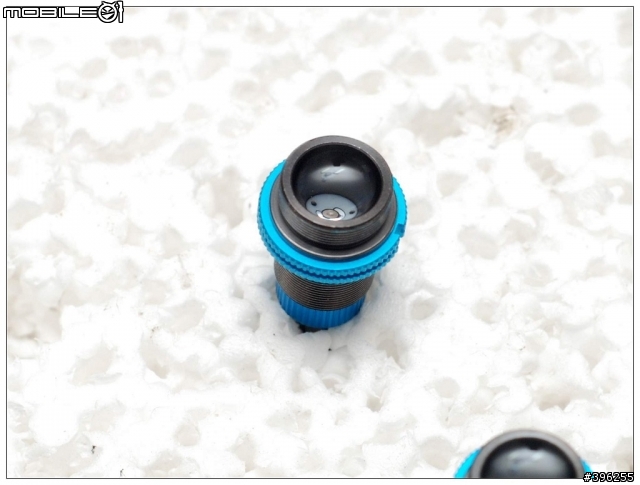

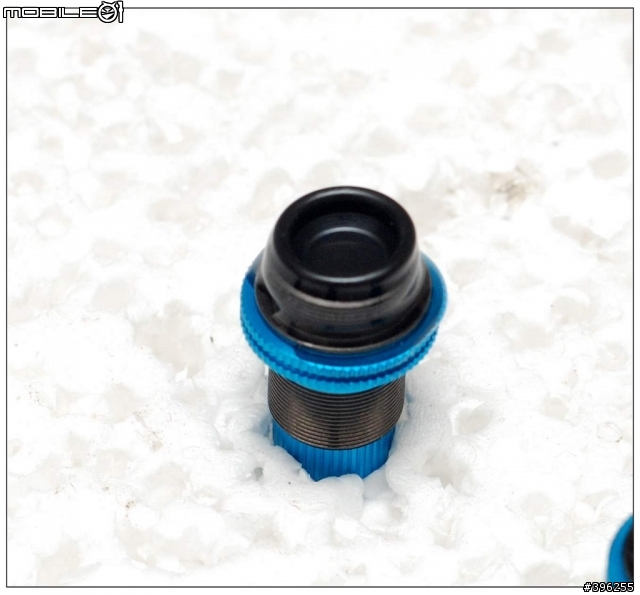

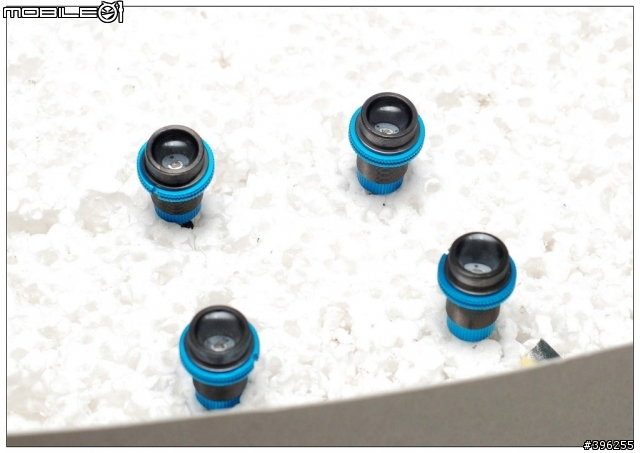

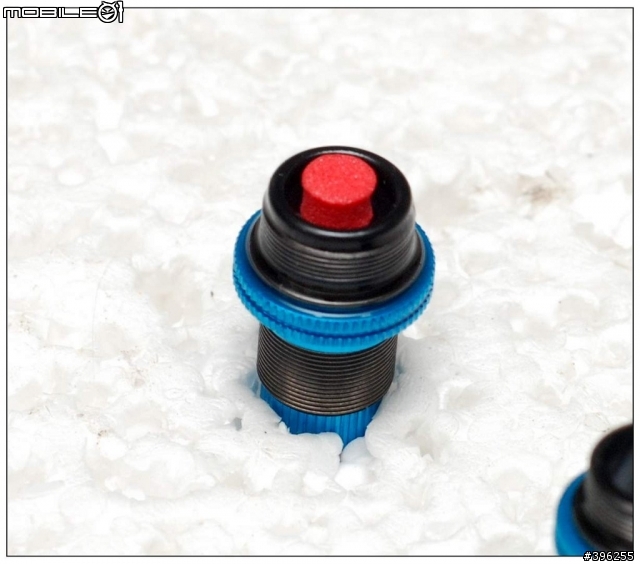

找不到東西可以放...只好找我做模型的保力龍
放到這種程度...差不多搞定了

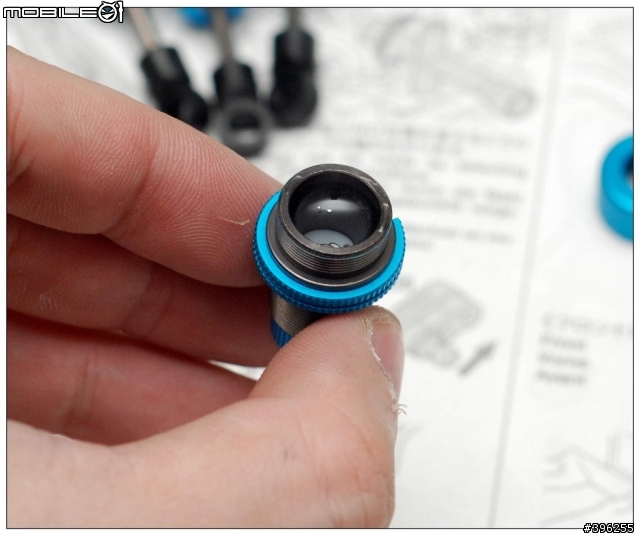

確認沒氣泡以後將油填滿然後加到表面張力狀態
我是這樣...其他前輩我就不知道了

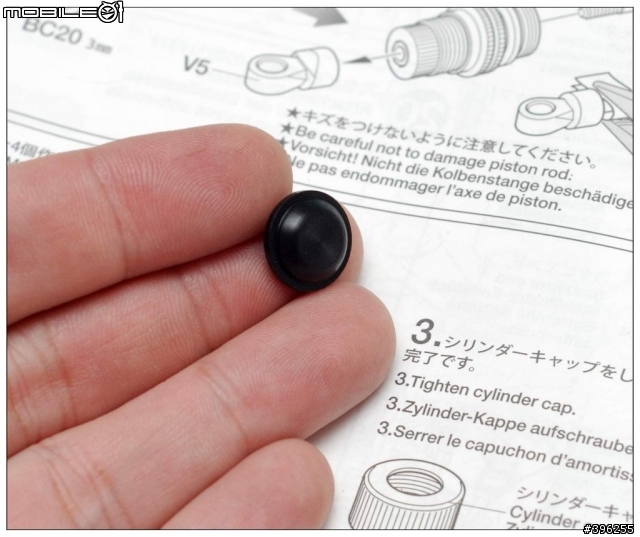

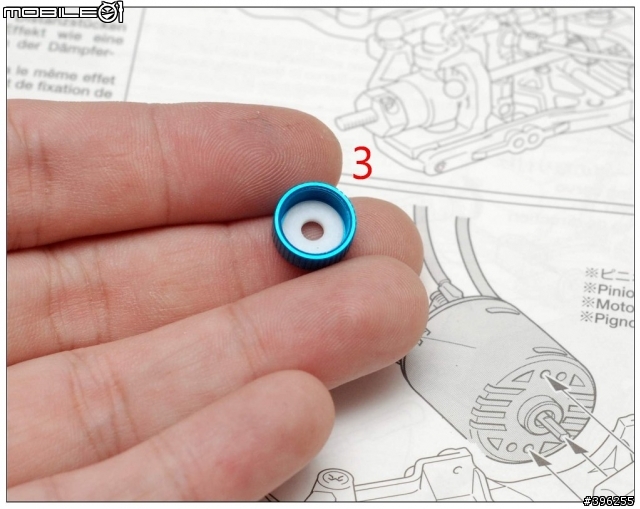

拿出黑色墊片
不用怕油溢出來蓋上去就對啦

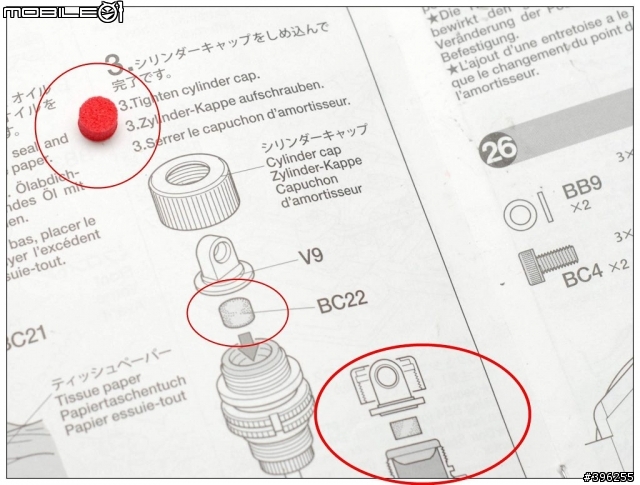

依照說明書指示拿出這塊紅色的不知名海綿..
依照說明書說的放在圖片中的地方
蓋上蓋子

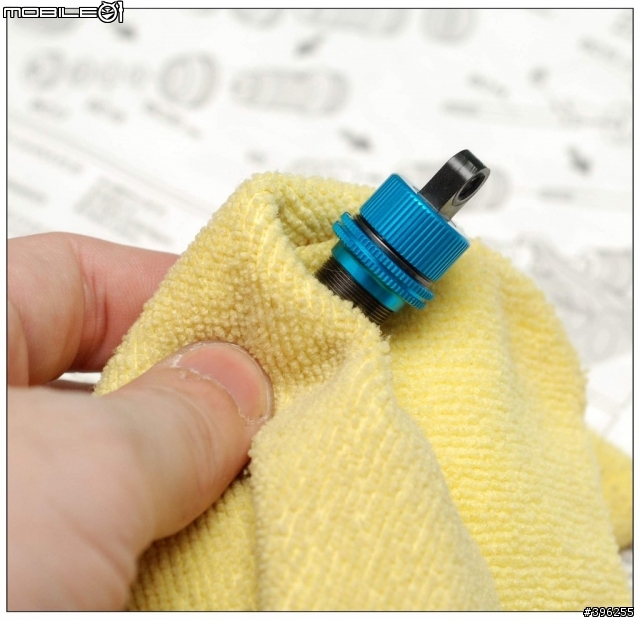

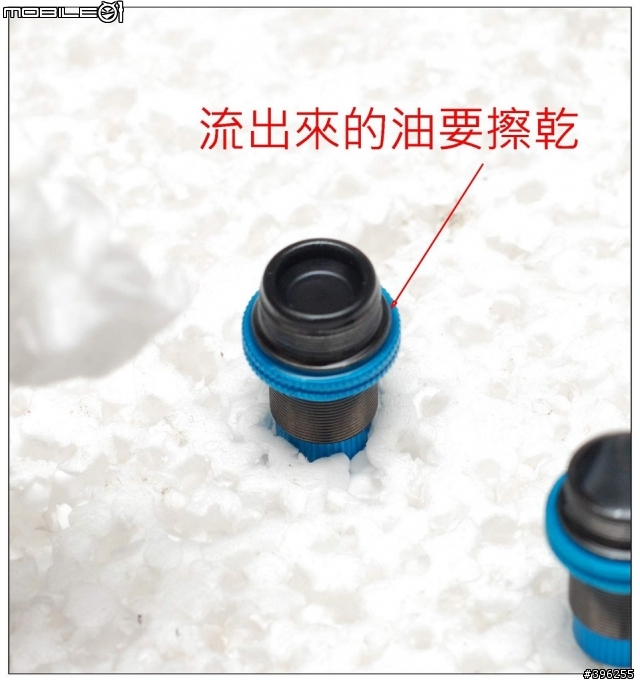

然後拿布把避震器擦乾
搞定啦~

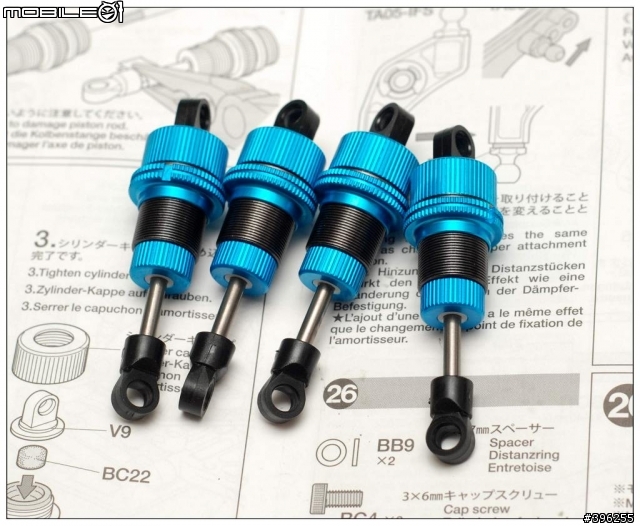

TRF避震器出爐~~

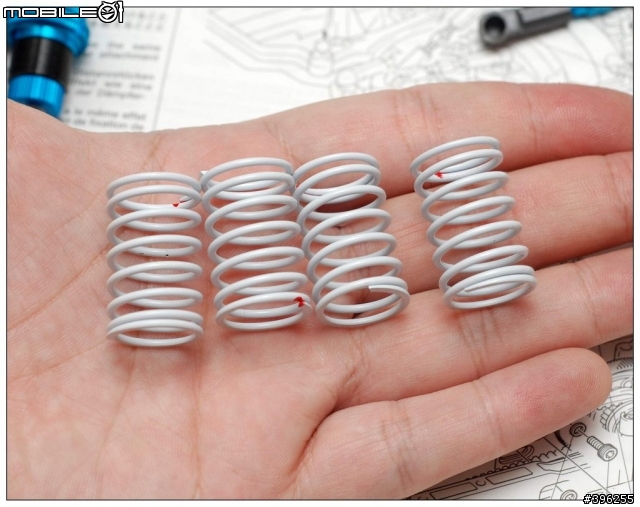

拿出彈簧
基本上有附三種顏色分別為白色 黃色 藍色
每個顏色的彈性似乎都不同不知道有沒有前輩知道要做啥的?
難道只是純粹依照路面調整用?不過..房車路面不是都很平整嗎??

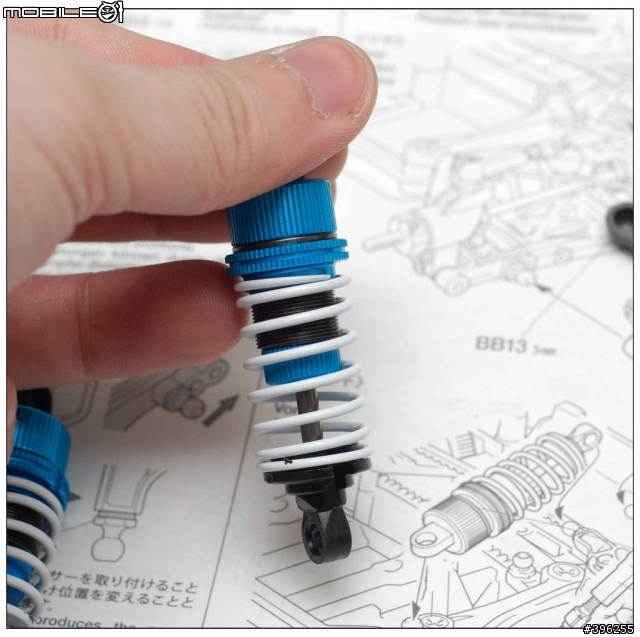

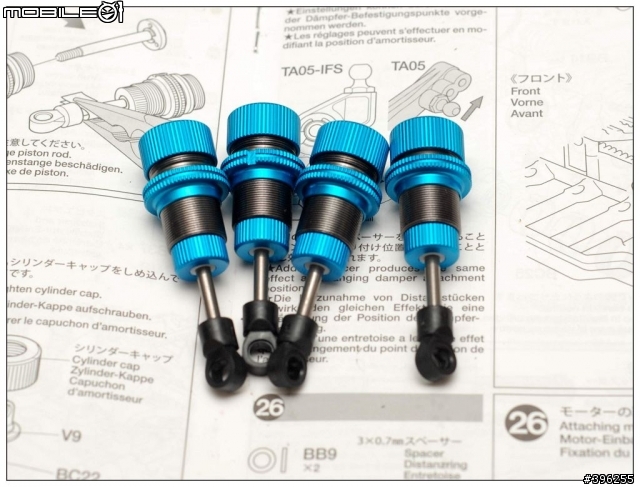

將避震器裝上

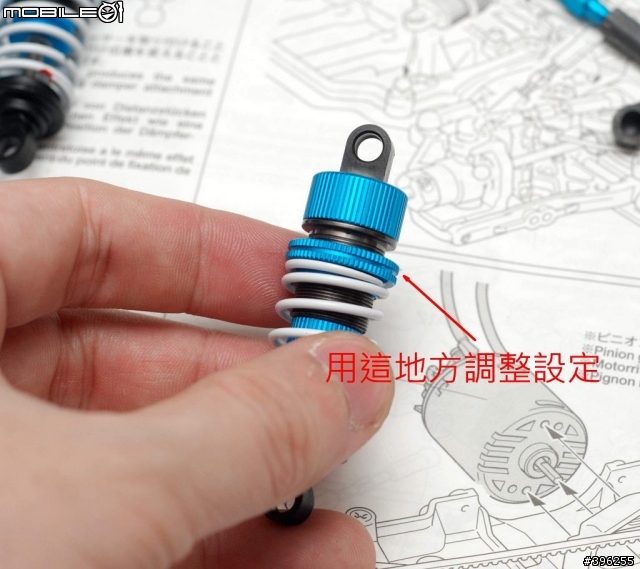

圖片中的紅圈處就是微調處

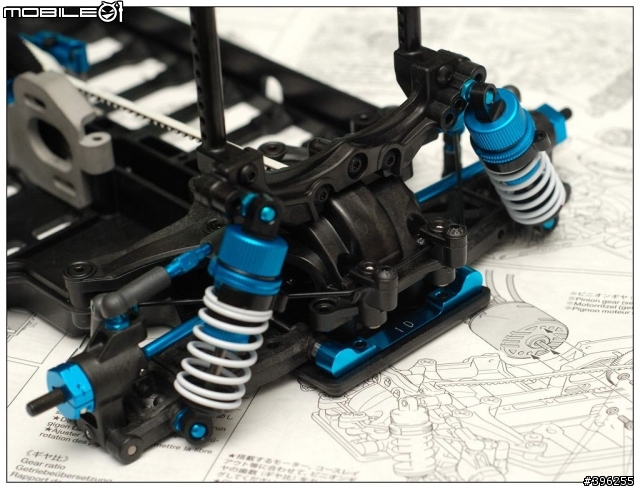

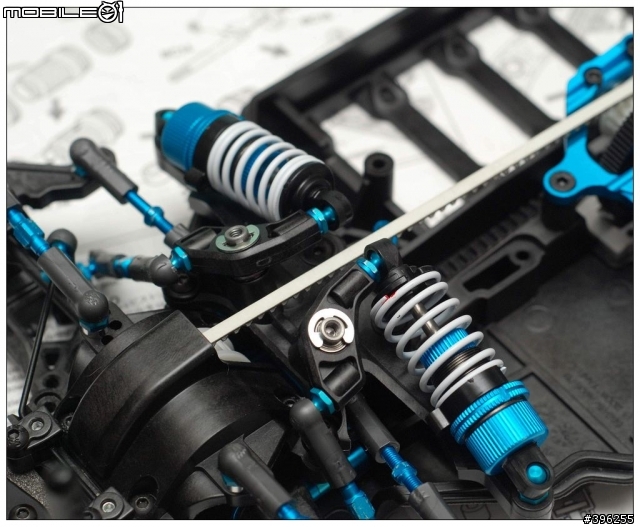

接下來把TRF避震器裝在車子上面
接下來就是組裝電裝部分
由於電裝和遙控器以及其他東西還沒到所以就先把魔鬼魚的電變和馬達拿來先頂一下

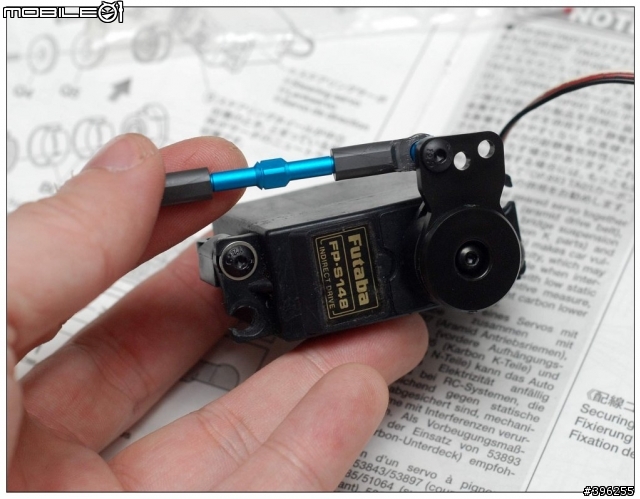

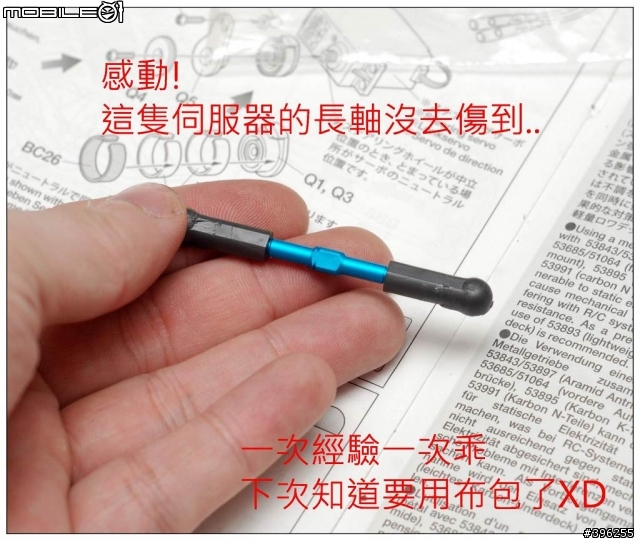

首先組裝伺服器的拉軸桿
老古董了...不管組裝上去先頂一下吧

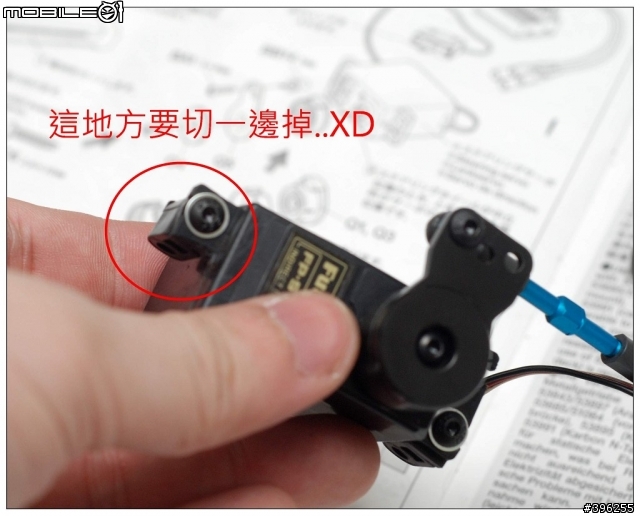

因為要配合圖片中的角度所以....這地方要切掉...很扯..第一次碰到
組裝完畢!!

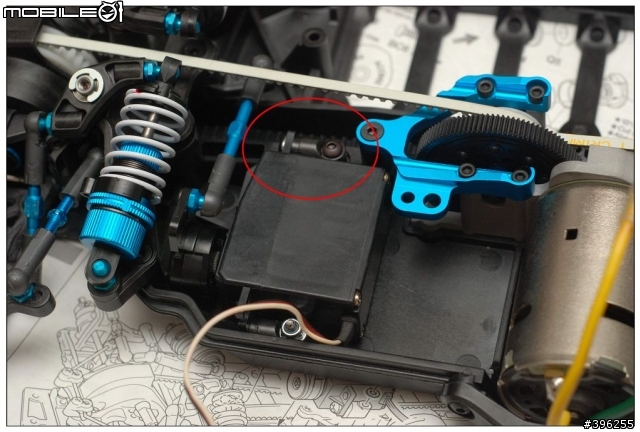

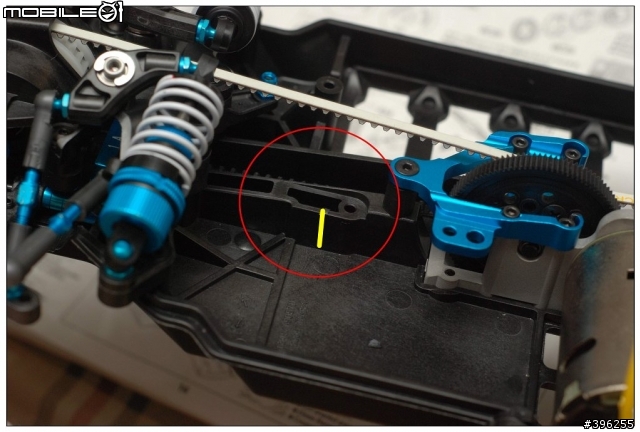

紅圈處就是切掉的地方不切掉會卡住..

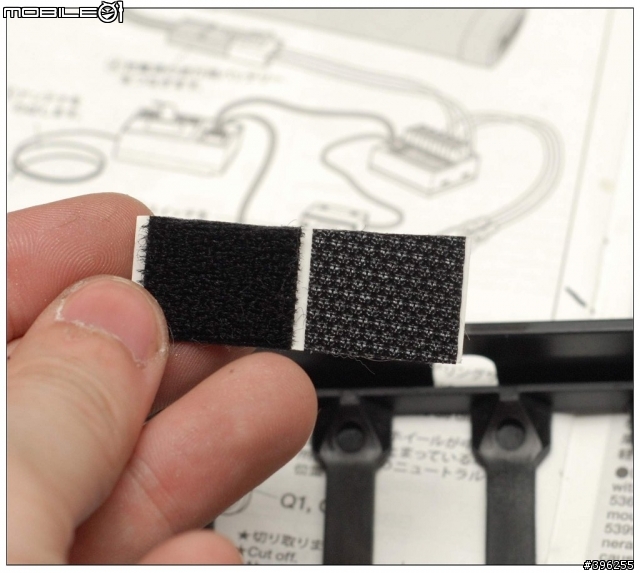

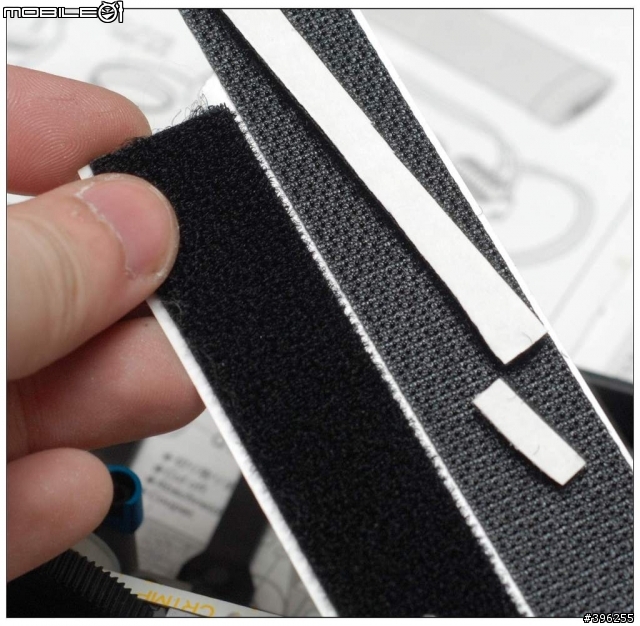

由於是先頂著用所以固定方式我用強力的魔鬼氈
裁下要的尺寸和接收器座結合

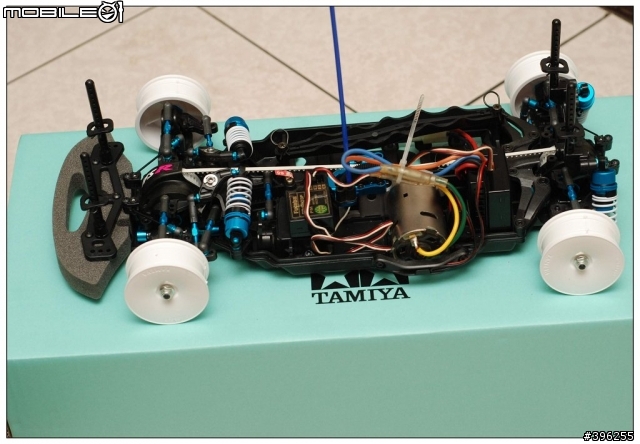

噹噹搞定啦...很亂吧...
習慣一下吧~等電裝都到了再一次整理乾淨
白馬達...我不知道能跑多快說..因為這顆馬達是13年前產物啊..
不過只是先試車所以會動就好沒差啦

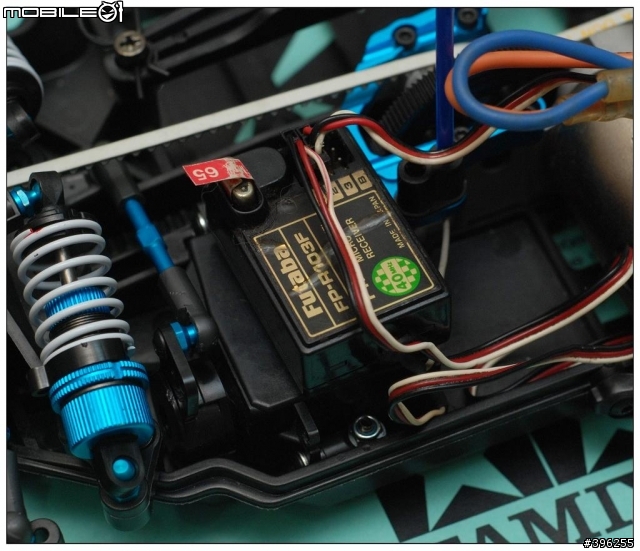

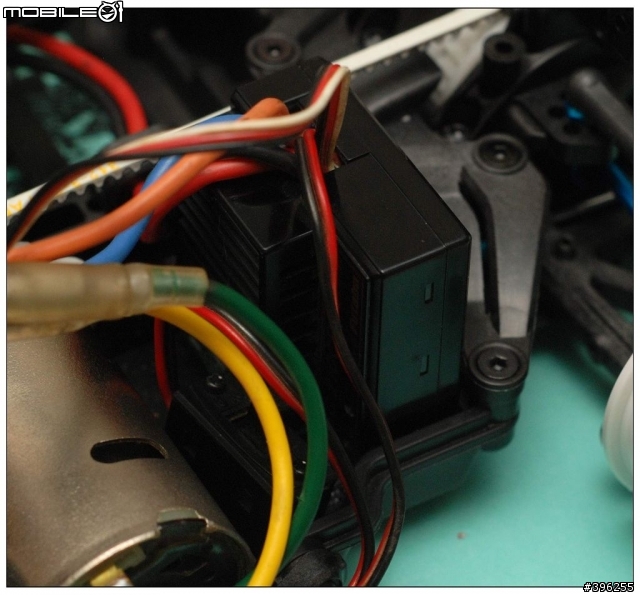

接收器

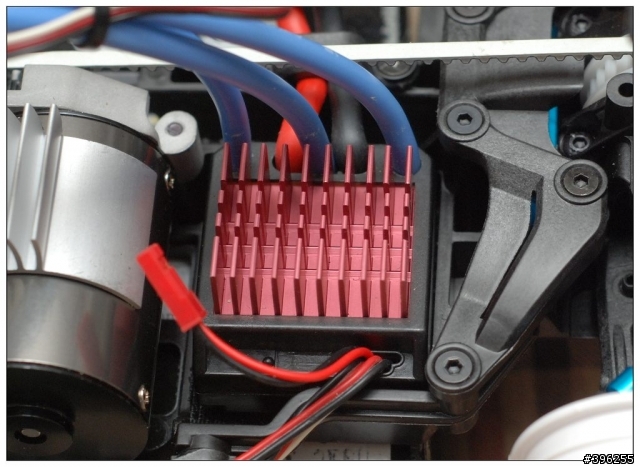

電子變速器
這顆也是13年前產物...

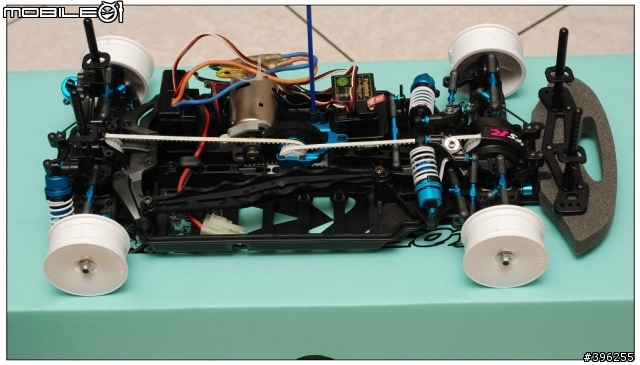

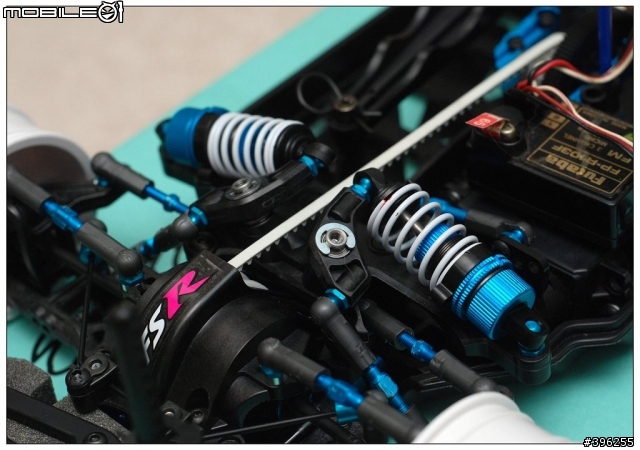

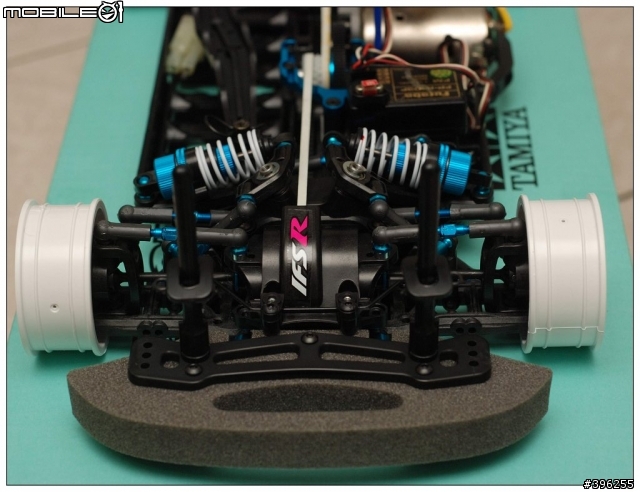

車子正面
好漂亮的避震器
可調式的軸拉桿

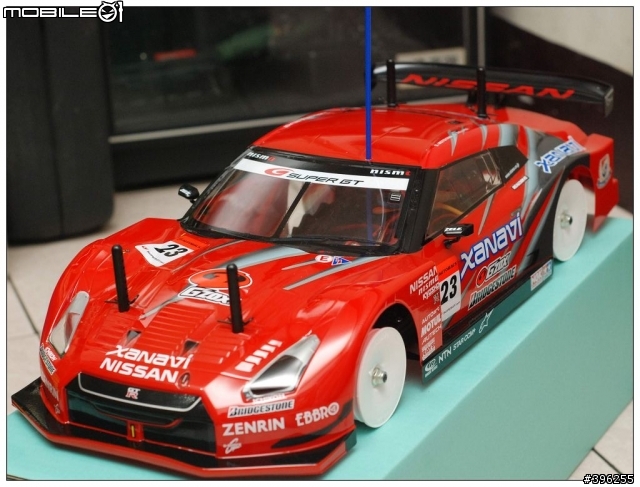

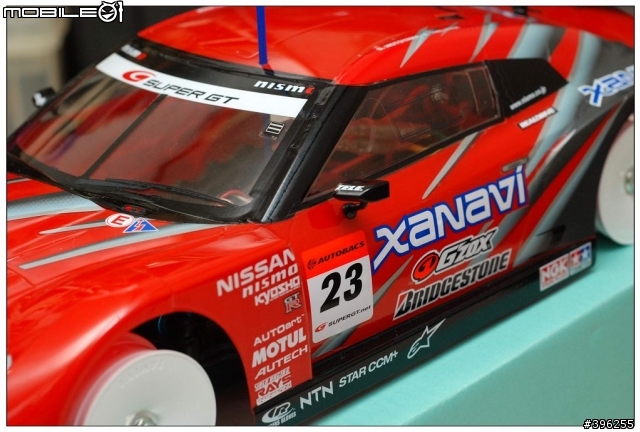

蓋上車殼!!
輪胎勒....(翻桌)...
輪框和輪胎還沒到....
車子側面
噹噹~
第二台電車...沒想到是13年後才入手

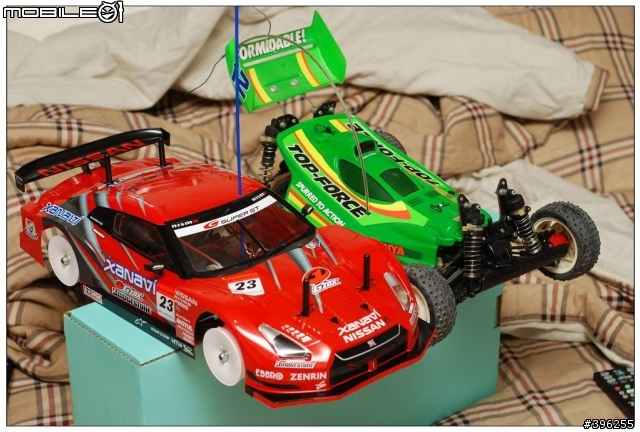

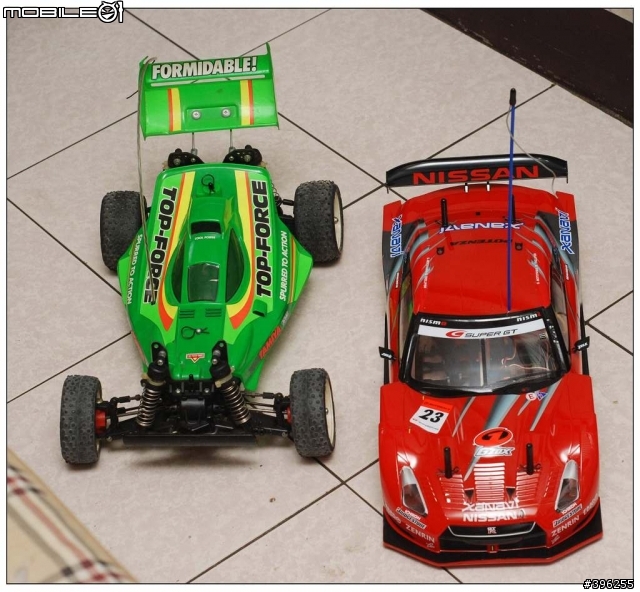

大合照

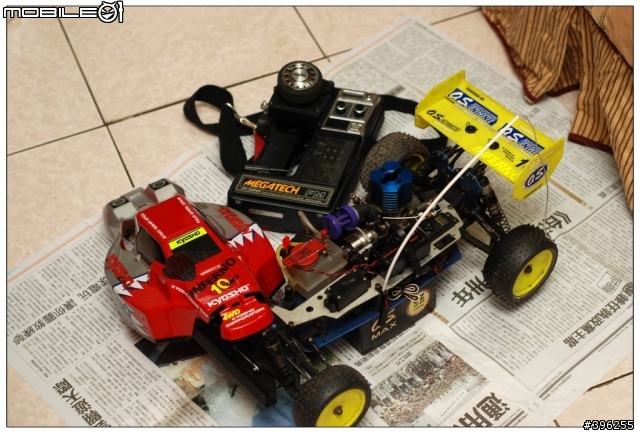

最後送上一張退役的油車1/10小鬼王
以上就是這次的不專業製作希望大家會喜歡嚕~
接下來就等電裝到了再做開盒和大家分享~
由於受不了版友的毒害所以又訂了T3...R/C真是條不歸路
在此先預告下次的R/C製作記錄ROBITRONIC AVID V2 1/10然後就是T3啦~
希望大家會喜歡~此文章同步發表於部落格中
另外要感謝K大和Y大還有其他版有這段時間的幫忙和建議~
一切盡在不言中~感恩!最後祝大家順心嚕!
1/48初鋼我來啦~換你了
=====新增馬達和國產SEA電變=====
下面那個就是九張紅色收來的...SEA國產電變

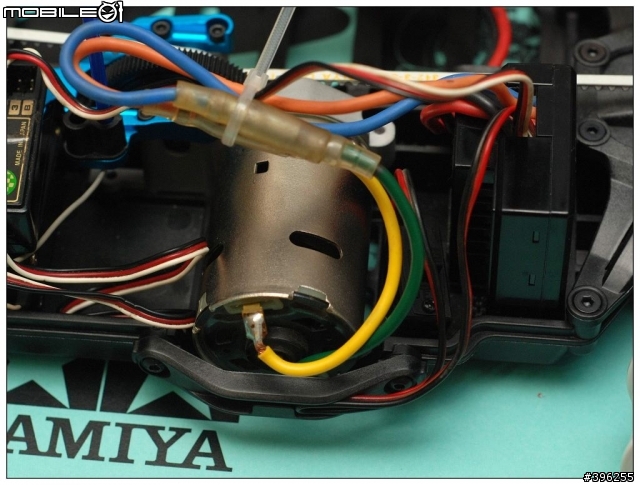

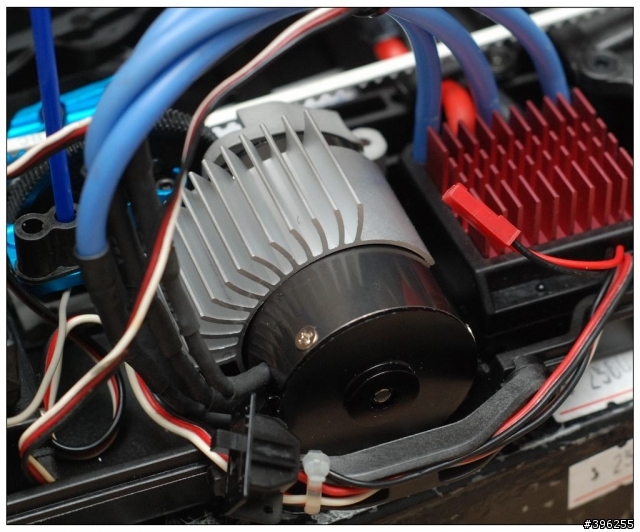

另外追加一顆不知名的馬達..因該3600K
====新增變電散熱風扇加工======
======不專業追加風扇改裝開始

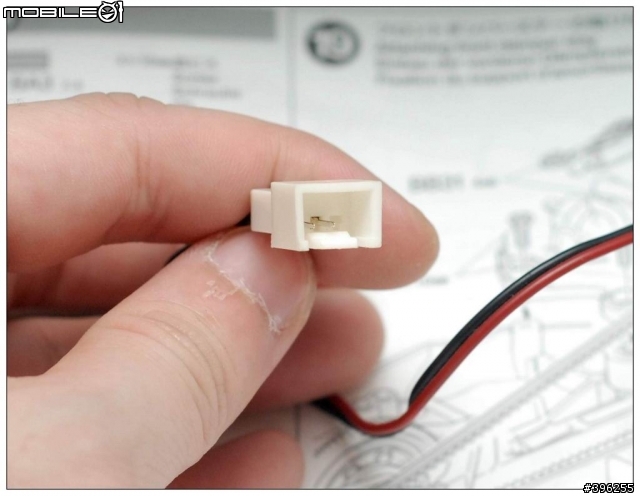

=======檢查一下原來是2Pin的母頭

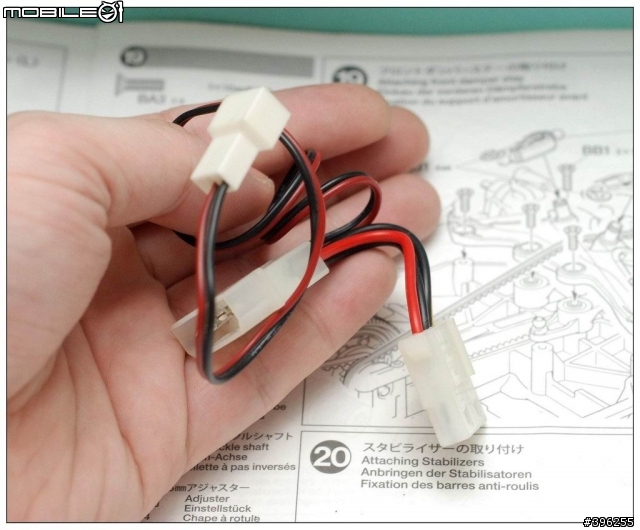

從倉庫翻出來的2pin公頭剛好可以拿來改
不過需要點加工..其實只要那個2pin的公頭而已

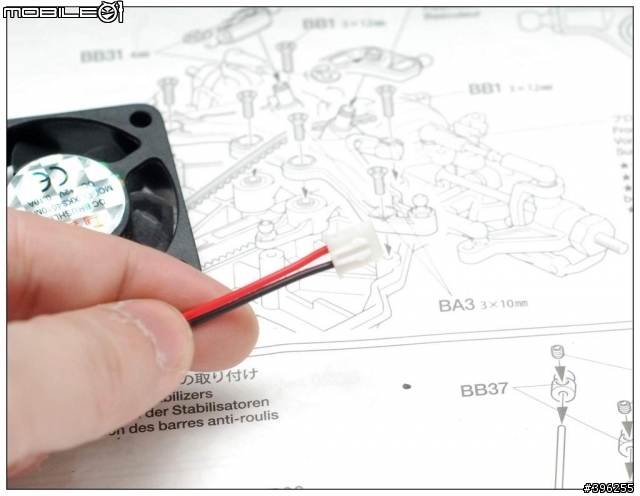

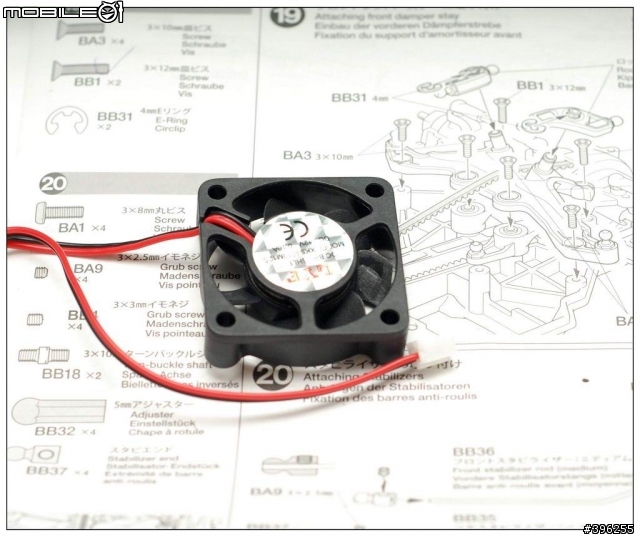

去電子材料行買的風扇
選2pin的

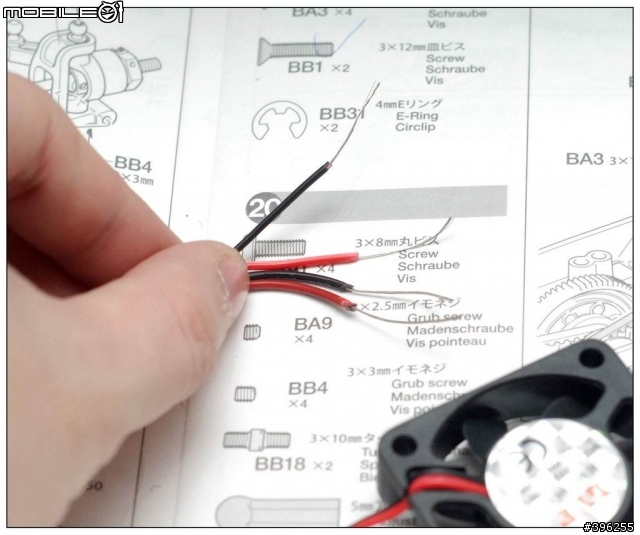

把風扇和剛剛的2pin頭剪掉
然後直接把皮用掉

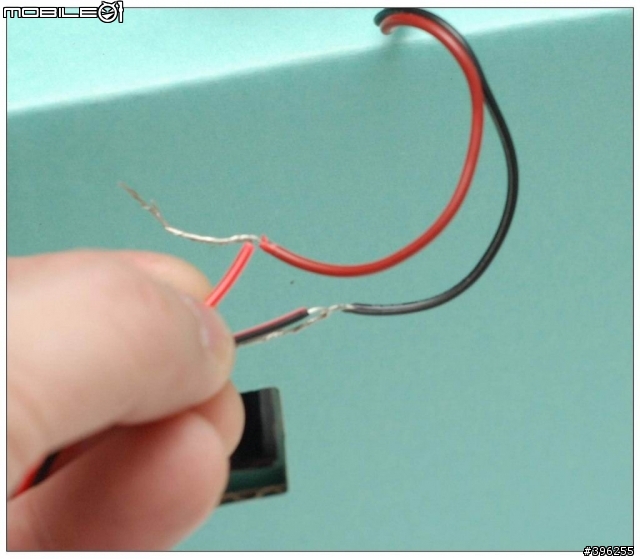

紅色接紅色
黑色接黑色
以上簡單吧

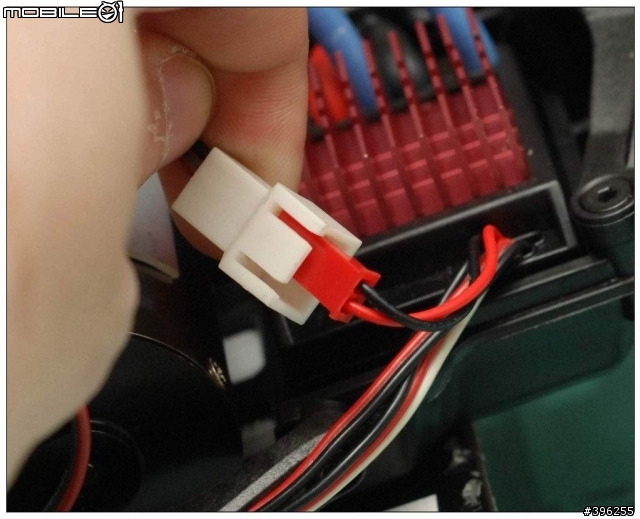

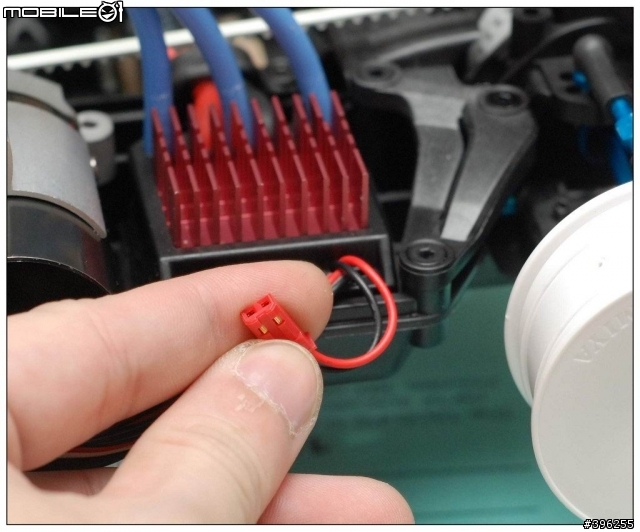

然後把變電的風扇母頭和改裝好的風扇公頭接起來
電源開關先別打開勒...

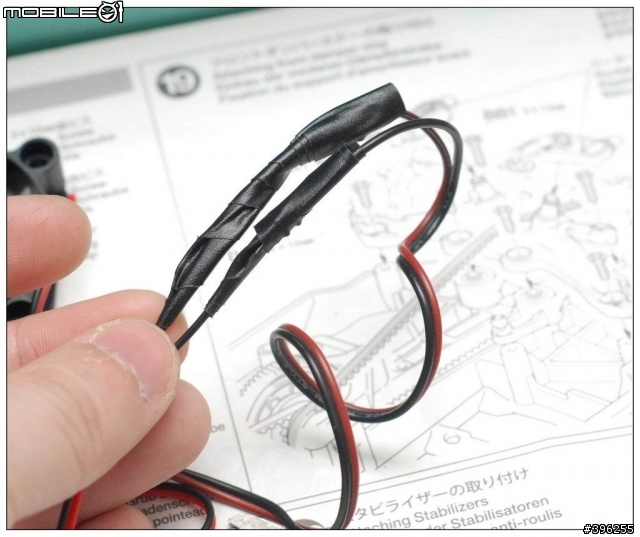

接下來把剛剛接的地方用包裝一下
這樣就完成啦
以上就是改裝的風扇~

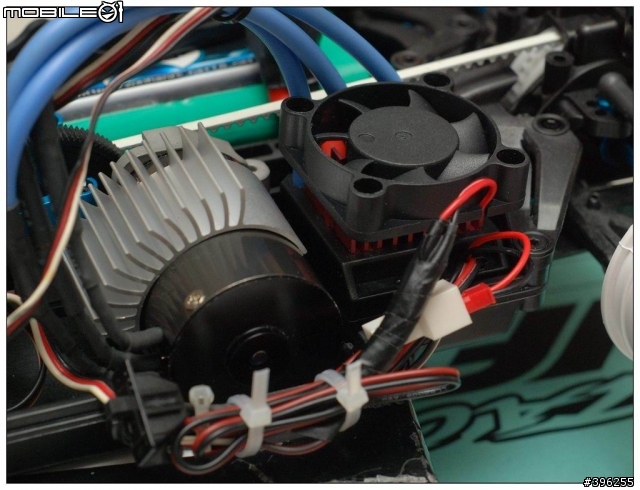

打開開關以後風扇是會轉的而且還轉的很快頗感動的..這樣應該就解決了散熱問題啦

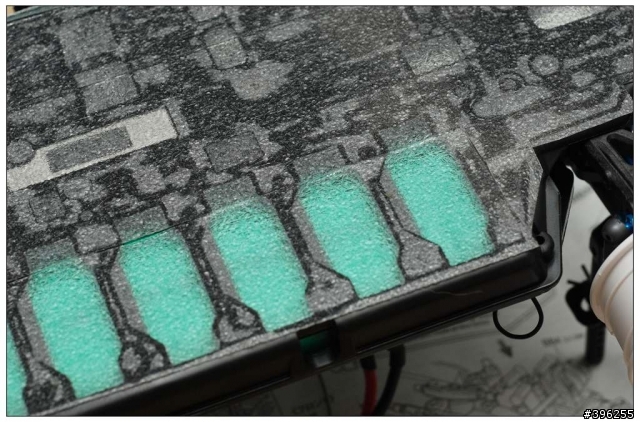

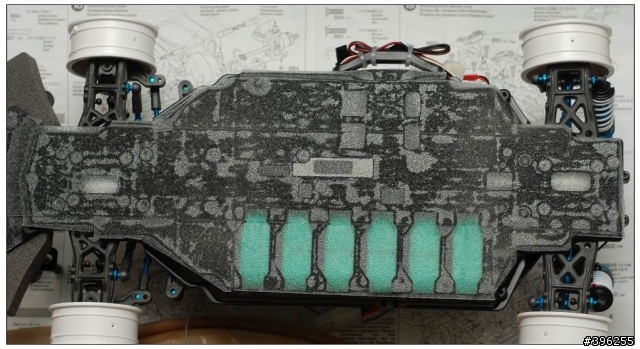

=======新增非專業貼底盤保護貼=======

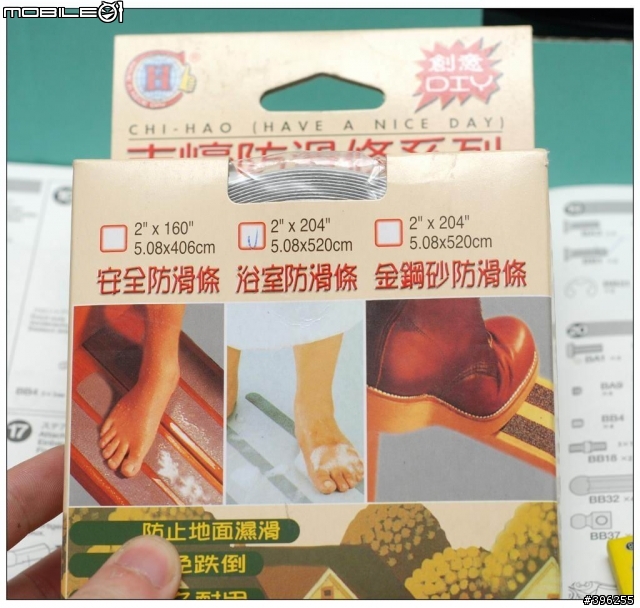

用這個貼的~
質感還算可以啦
第一次貼有點傷眼多多包涵勒~一捆520公分長其實可以用頗久的
貼貼補補終於搞定...
質感還算可以啦~
哈哈
