目前逐漸越來越熱門的掌上遙控系列有點類似軌道車但可轉向可比擬吃油遙控
車做的高難度動作例:甩尾飄移等等且車殼多樣化可按照個人興趣打造自己的
愛車並在競技場上與人一較高下

kyosho京商MR-015車身照
最近越來越熱門的kyosho京商 mini-z系列遙控車

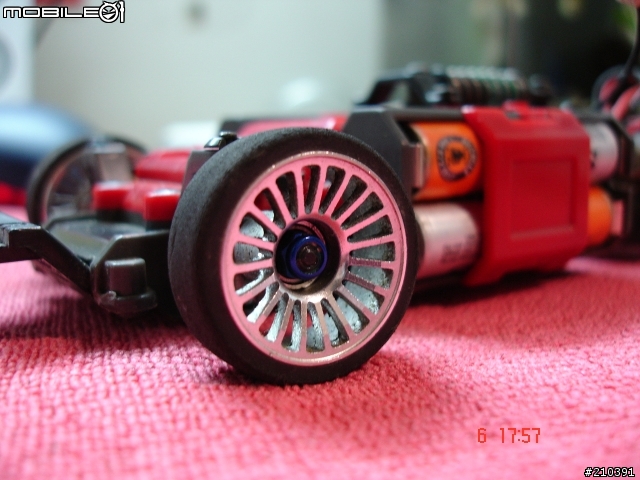

改裝鋁合金框外加橡膠胎
最近越來越熱門的kyosho京商 mini-z系列遙控車

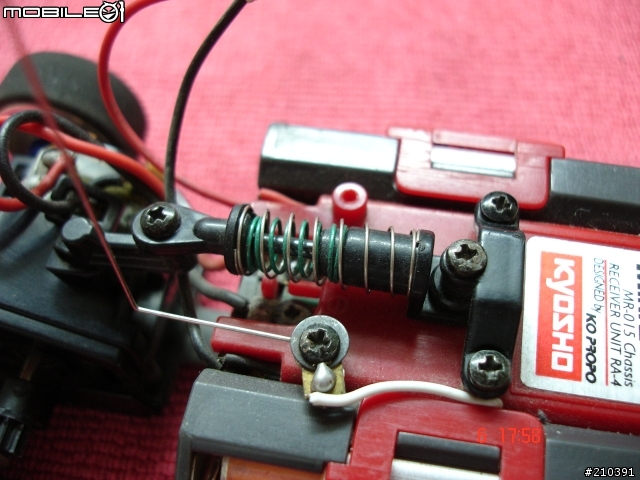

自行改裝的雙彈簧避震器
最近越來越熱門的kyosho京商 mini-z系列遙控車

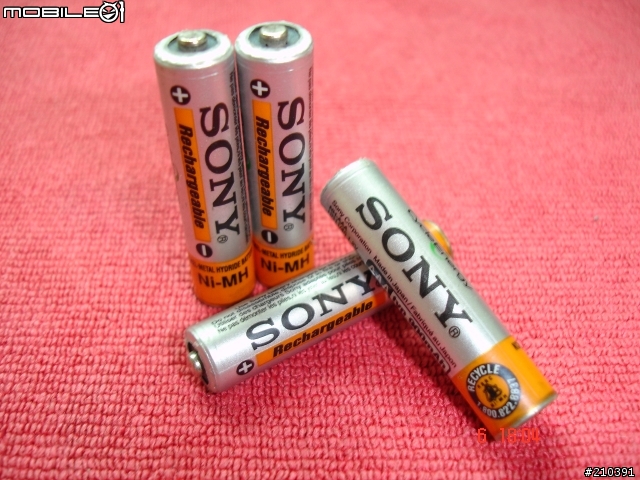

sony日製鎳氫AAA級4號電池x4顆我的MINI-Z的動力來源
最近越來越熱門的kyosho京商 mini-z系列遙控車

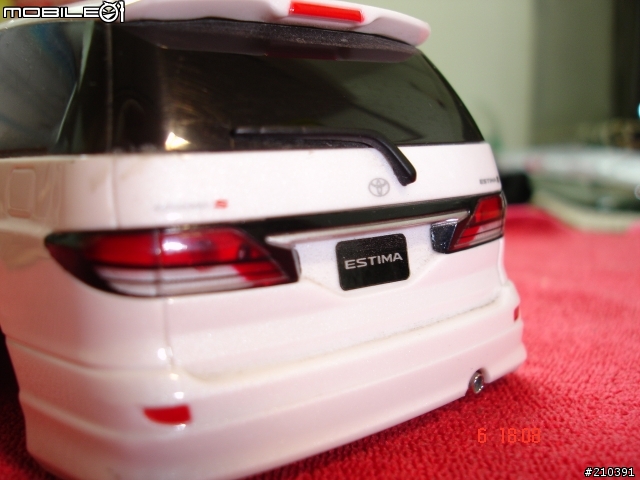

我的TOYOTA-ESTIMA 車殼
最近越來越熱門的kyosho京商 mini-z系列遙控車

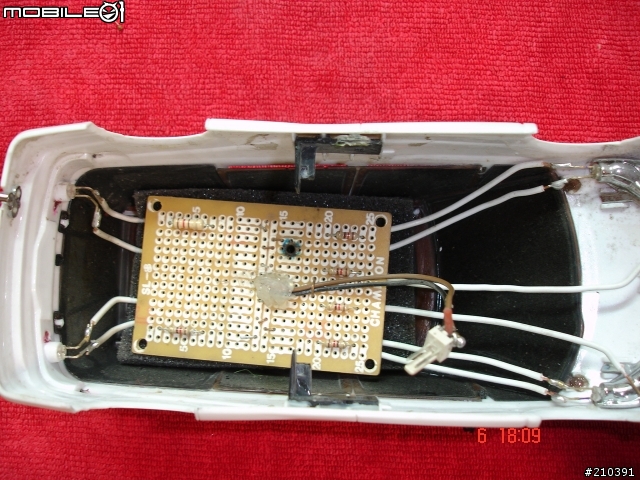

自行設計的簡易電路去電子材料行買的超白光LED 讓我在晚上玩車
不至於找不到自己的車子
最近越來越熱門的kyosho京商 mini-z系列遙控車

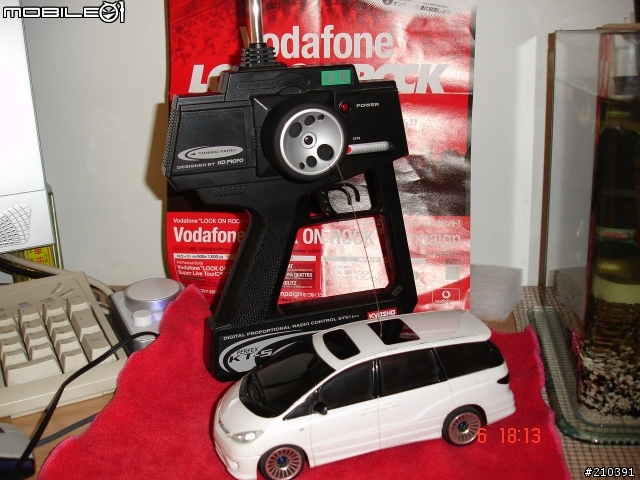

mini-z 與遙控器這是一整組的 2個東西必須互相依賴
最近越來越熱門的kyosho京商 mini-z系列遙控車

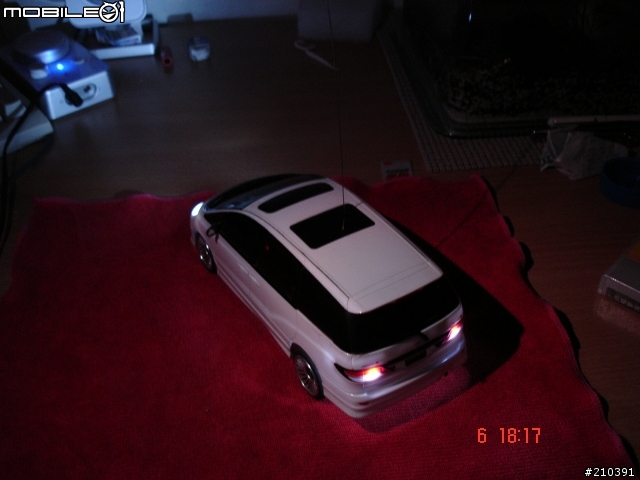

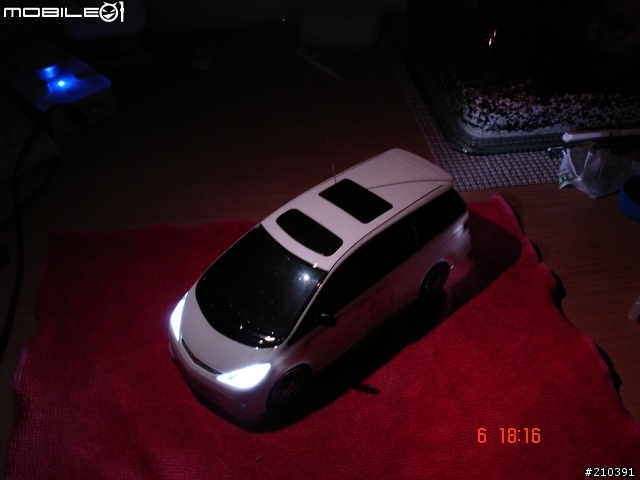

夜晚的時候依然光亮這是電池快沒電的時候照的殘念
下次補上剛充飽的時候的亮度

2006-04-18 16:19 發佈

文章關鍵字京商 mini-z系列 kyosho 遙控車

dasen

dasen
個人積分：10分
文章編號：1158590

10分

2樓

2006-04-18 17:05

由於想把mini-z AWD上加裝車燈前盡亮前燈後退煞燈

我接出來電路都怪怪的請教大大是怎麼做的

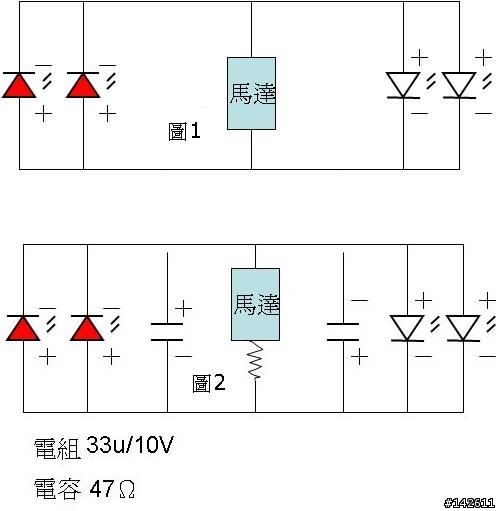

作法一:直接把馬達電源接至LED上如圖一雖然可行不過卻有些問題
後退時前燈會微亮直到全速時才滅反之前進時也是同樣狀況

作法二:為了改善作法一加裝了電容來實現不過也有一些問題存在
改善了微亮不過變成全速前進時前燈才會亮起來低速時
完全不鳥我>"< 而且燈不夠亮

請問一下怎麼改善這些問題~或是提供一下電路圖

我使用的是"聚光型"LED 台中買不到"超白光"LED阿XD
orz

Ramius

Ramius
個人積分：754分
文章編號：1158593

754分

3樓

2006-04-18 17:05

真的越來越熱門嗎？
唉…我擺在公司那台已經塵封快兩年了…

oakley3928

oakley3928
個人積分：98分
文章編號：1158604

98分

樓主

2006-04-18 17:10

玩的人越來越多嚕
Y拍上的零件副廠的套件越多表示越多人加入
畢竟原廠零件好貴阿

生命本身毫無意義，只有死亡才能讓你明白人性的真諦

oakley3928

oakley3928
個人積分：98分
文章編號：1158640

98分

樓主

2006-04-18 17:22

dasen wrote:
由於想把mini-z...(恕刪)

我的做法是把LED電源線接在後面的電池傳到機版的地方
這樣電池裝上去馬上可以亮
就你所說的前進大燈亮後退後退燈要亮
我想這個應該很難 LED跟馬達爭電吃的結果
就速度慢不然就燈亮不起來
我的想法是晚上跑的時候燈有亮就可以嚕
你說想要我的電路圖?

URD

URD
個人積分：254分
文章編號：1159173

254分

6樓

2006-04-18 20:39

弄組繼電器就可以解決LED跟馬達搶電吃的麻煩了.不是嗎??
覺得繼電器太大顆.可以考慮固態電驛

這樣的話還可以把LED的電源跟車用電源分開
LED獨立使用CR2032 (3V) 連電阻都可以省掉.也不會跟馬達搶電吃

還可以做成同時"只" 亮大燈或亮剎車燈 (分別接在繼電器的NC跟NO端)
這樣車前進(後退).大燈亮車不動.剎車燈亮

若後退不想作動.可以考慮用二極體來做管制 (並聯或串聯接法不同)
讓車前進時大燈亮.剎車燈不亮倒車時大燈不亮剎車燈亮

kenneth_su

kenneth_su
個人積分：43分
文章編號：1159697

43分

7樓

2006-04-18 23:14

我來出個線路，有空的人試試吧！

這是基本線路，加上二極體阻檔馬達的反電動勢，前進後退想要的燈都會正常亮，缺點是要高轉數時燈才會亮（1.8+0.6=2.4V以上），也可以不要用LED，改成小燈泡來用就可以。

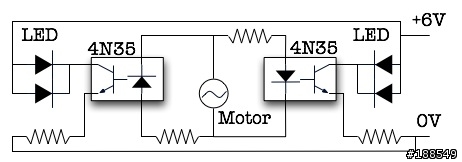

為解決上述問題，改用光耦合器來用（原理同Relay），LED電源改吃電池端，這線路會比較理想一點。

還有用IC做的線路，更複雜也難做，當然會更理想，有需要我再畫。

電阻數值自己試吧，我懶的算了。

Skyer

Skyer
個人積分：1029分
文章編號：1159991

1029分

8樓

2006-04-19 0:36

Mini-Z最熱門的時間應該是兩年多前吧!!
當時是從某個PalmXXLife網站流行起來的吧
小弟當時有擔任討論版的版主一職
也辦過幾場Mini-Z的比賽,也與香港模型界合作引進多款車種
但因與許多店家發生價格上的衝突,導致小弟不想再碰(原因以不想再提)
當時小弟最投入時,一個星期內購買6台全套新車
並在限量版霹靂車"夥計"上市發表會當場入手
現在想想實在太瘋了(因為花費實在很大)
建議去一些場地跑跑,真正的實力會再跑道上反映出來喔(是Mini-Z的跑道喔)

oakley3928

oakley3928
個人積分：98分
文章編號：1160054

98分

樓主

2006-04-19 0:57

Skyer wrote:
Mini-Z最熱門時間...(恕刪)

我知道但是目前出AWD系列感覺上似乎又熱起來了
MINI-z AWD 全時4輪傳動 kyosho2005冬季的強作
在KYOSHO宣傳AWD的短片中明顯的可以做出高難度的動作有點類似"飄移"
這是網址提供參考看看
http://www.kyosho.co.jp/web/download/movie/2005prshow/wm/mini-z.wmv

生命本身毫無意義，只有死亡才能讓你明白人性的真諦

dasen

dasen
個人積分：10分
文章編號：1162050

10分

10樓

2006-04-19 17:53

恩感謝kenneth_su兄提供的電路

來去買材料試試看~~對了這電源要拉兩個阿!~~這樣牽線會滿麻煩的說

若是IC的設計會是怎樣~~??期待中流口水
