只出一張嘴之空壓機改裝

我的空壓機是十幾年前買的,沒有儲氣桶,要用噴漆的時候就只能一直開著打氣,所以用的很火大,一直到前一陣子才想下定決心改裝,問了公司配合的空壓元件廠商,3公升的儲氣桶要價1.5K,還有壓力開關0.7K,買不下去啊,只好靠著厚臉皮跟同事同學凹,就在昨天改好了,廢話太多請看圖

原來的空壓機,上方是壓力表,旁邊一個洩氣閥,一個爛爛的濾水器
只出一張嘴之空壓機改裝

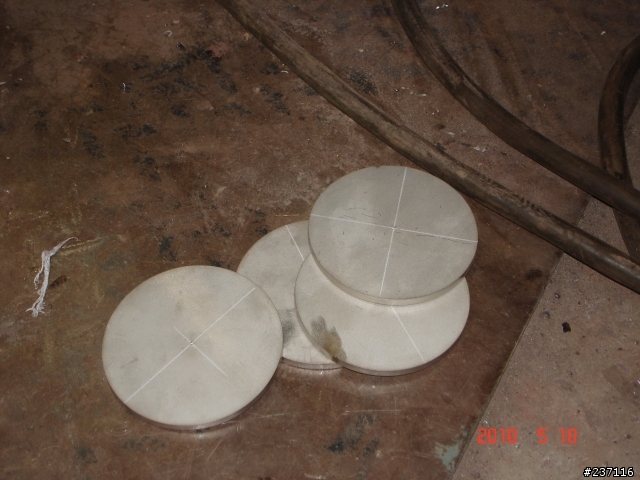

改裝材料:圓形不鏽鋼鐵板4片
只出一張嘴之空壓機改裝

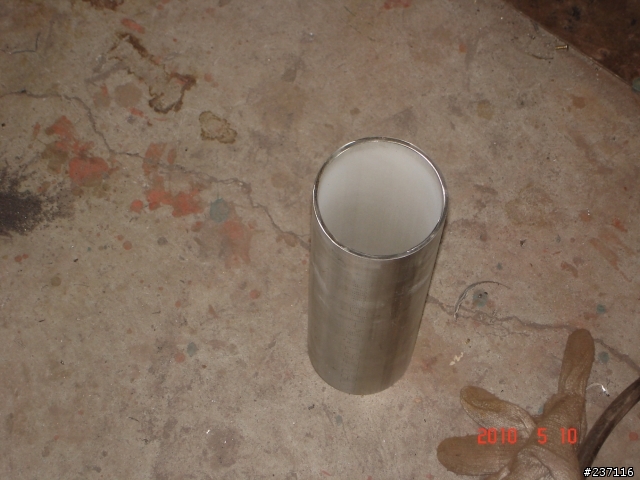

改裝材料:3"不鏽鋼鐵管2支
只出一張嘴之空壓機改裝

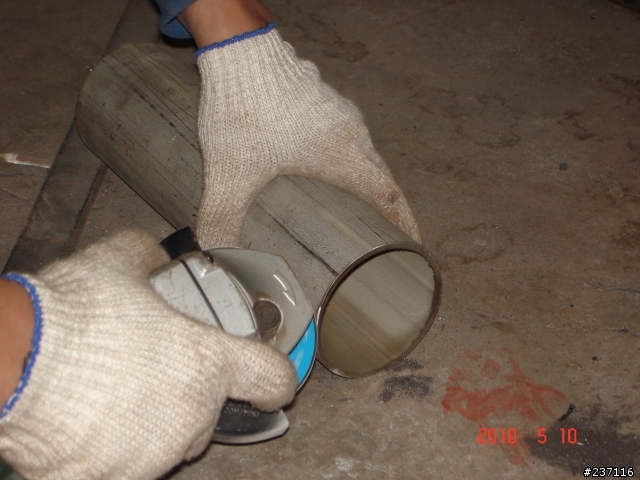

修一下毛邊
只出一張嘴之空壓機改裝

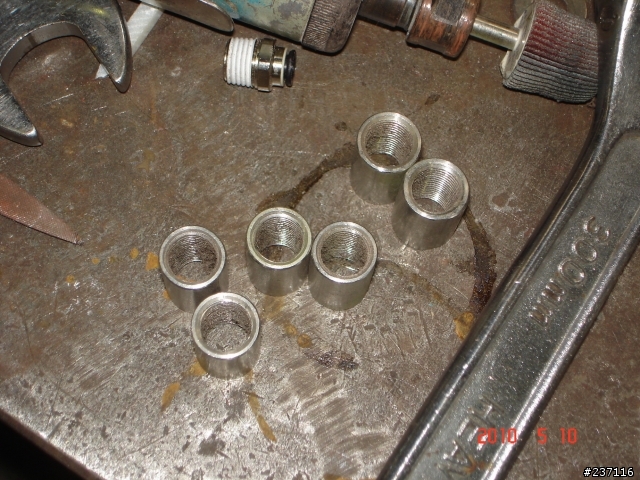

改裝材料:1/4PT內牙套管
只出一張嘴之空壓機改裝

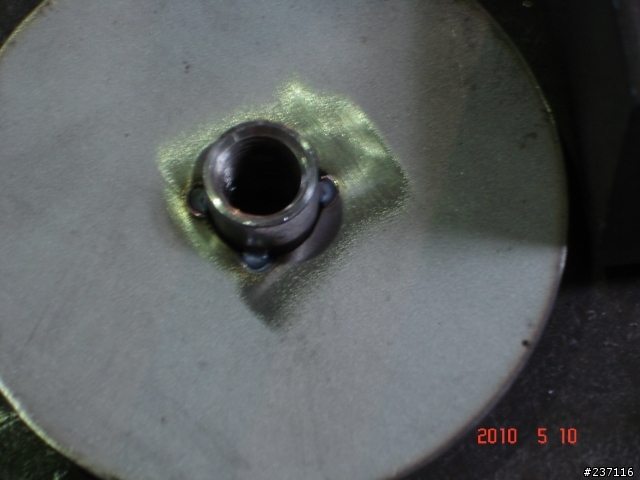

鐵板鑽孔後跟套管銲起來
只出一張嘴之空壓機改裝

可憐的孩子努力中
只出一張嘴之空壓機改裝

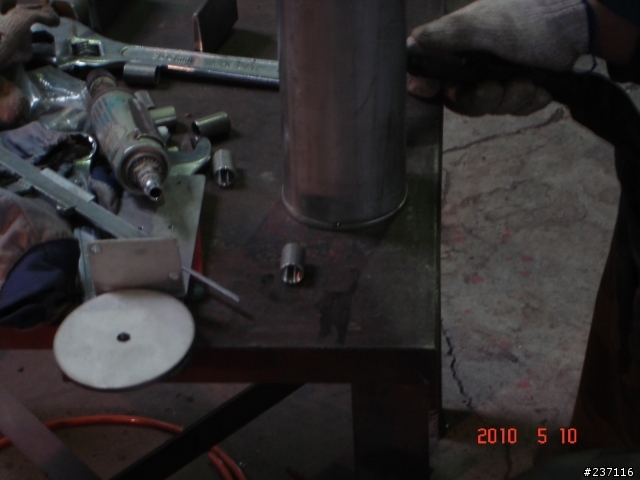

鐵板跟鐵管先固定
只出一張嘴之空壓機改裝

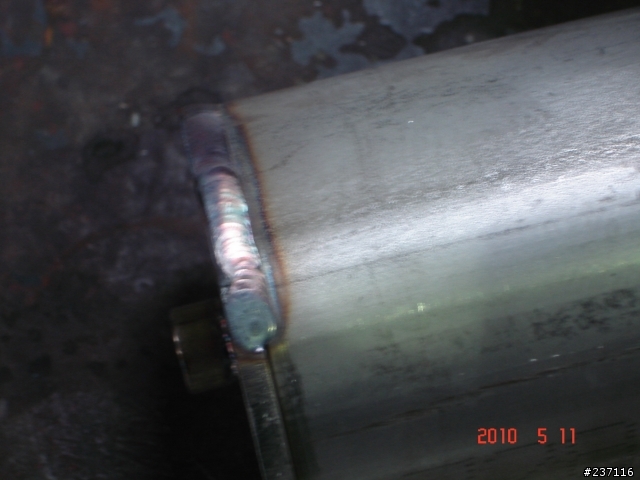

再銲整圈
只出一張嘴之空壓機改裝

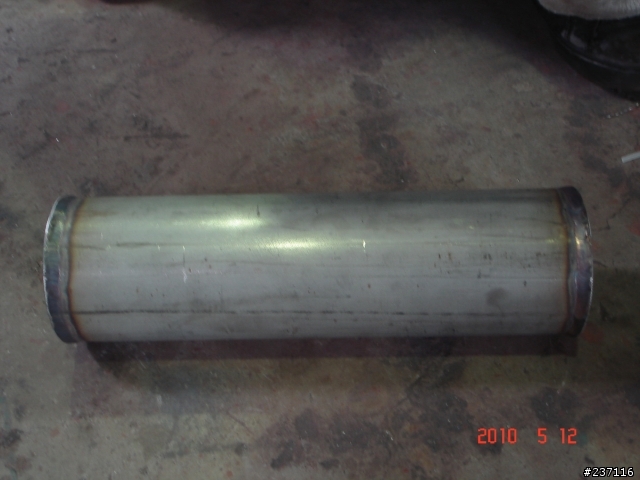

兩邊都銲好了
只出一張嘴之空壓機改裝

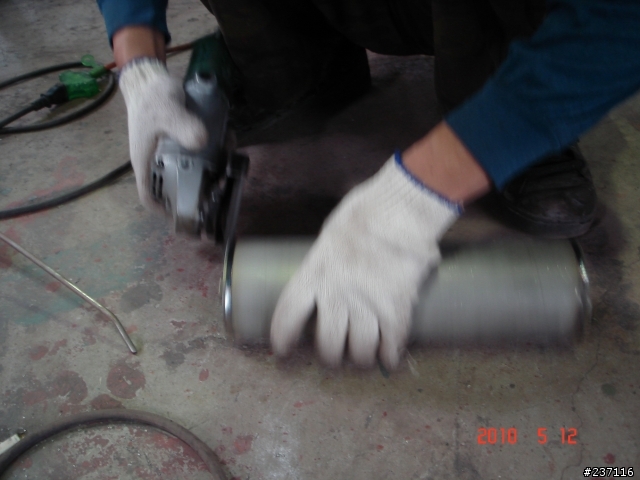

修毛邊
只出一張嘴之空壓機改裝

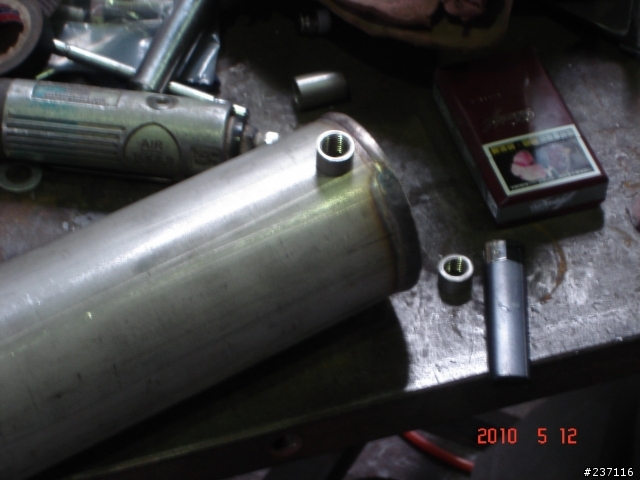

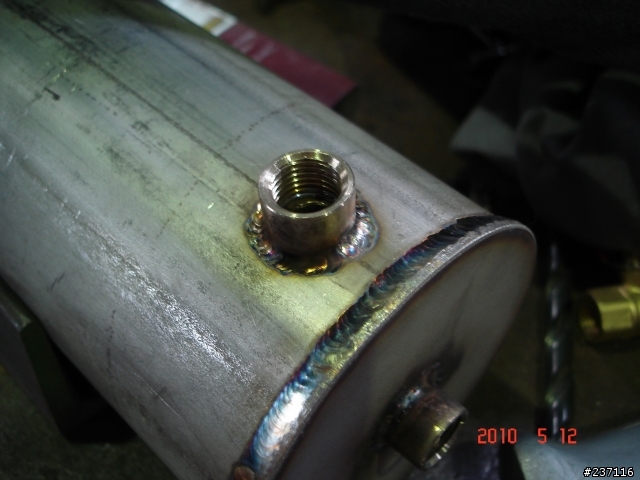

鐵管邊鑽孔後銲上套筒
只出一張嘴之空壓機改裝

近照
只出一張嘴之空壓機改裝

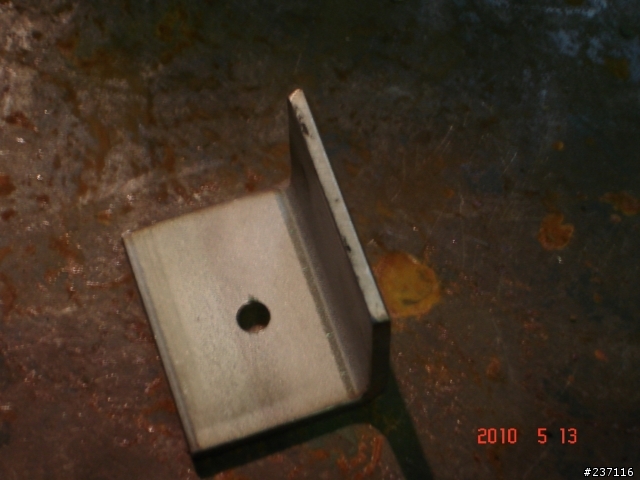

改裝材料:不鏽鋼角鐵鑽洞
只出一張嘴之空壓機改裝

需要12個
只出一張嘴之空壓機改裝

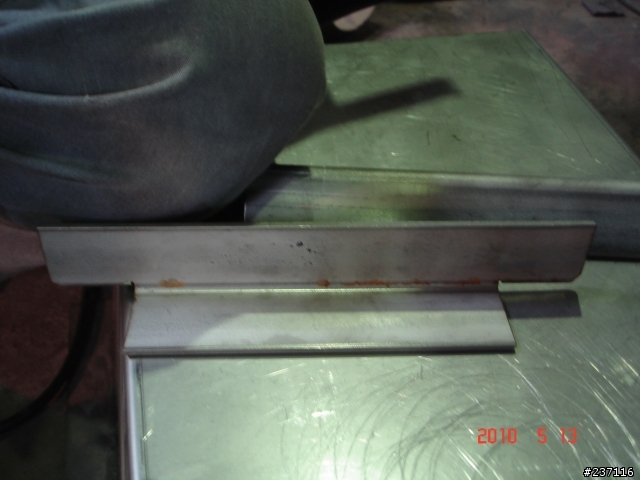

改裝材料:不鏽鋼角鐵
只出一張嘴之空壓機改裝

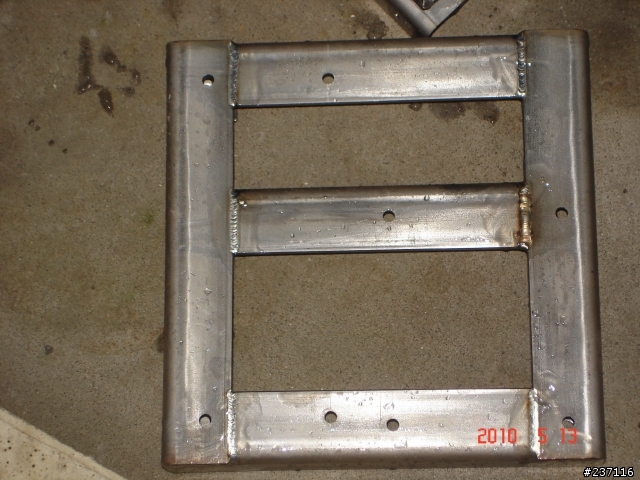

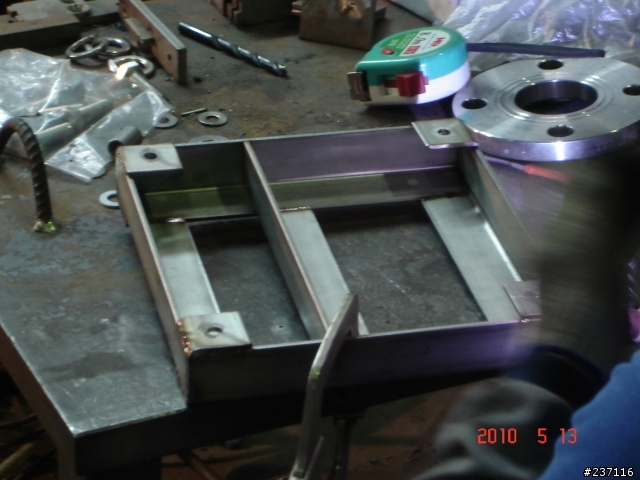

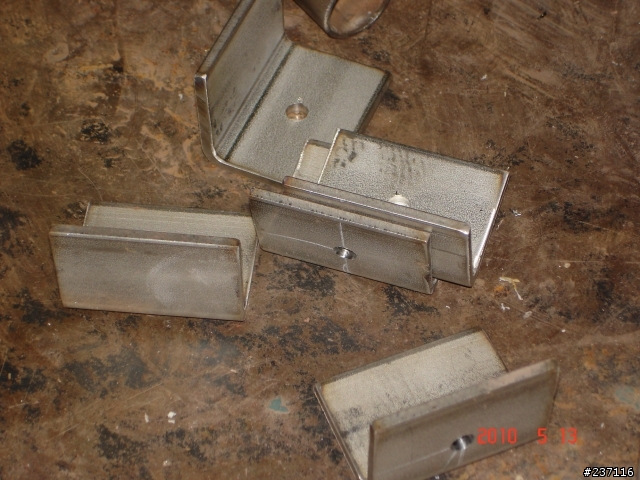

銲底座
只出一張嘴之空壓機改裝

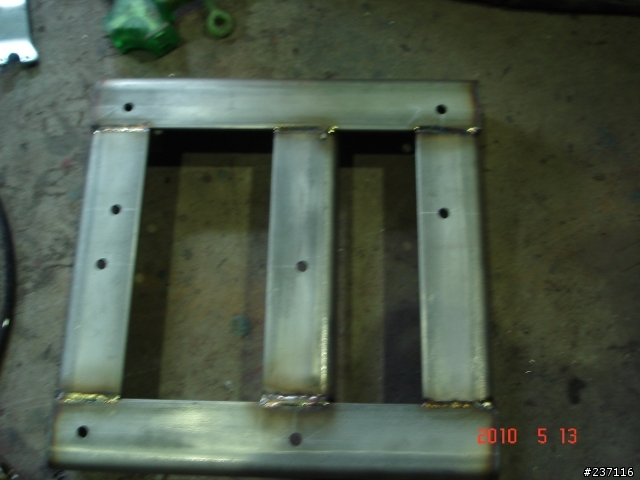

底座鑽孔
只出一張嘴之空壓機改裝

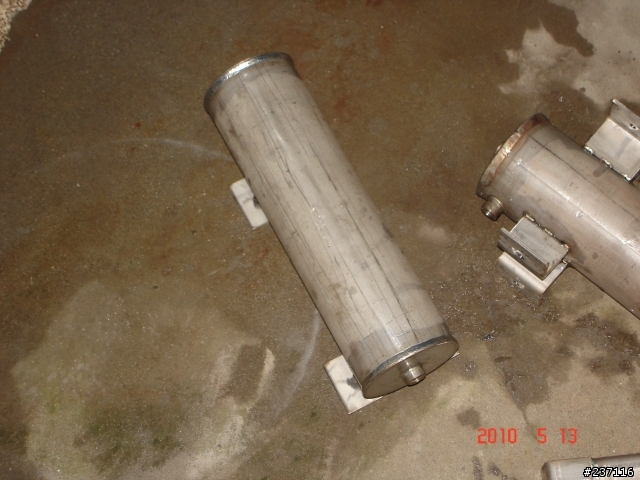

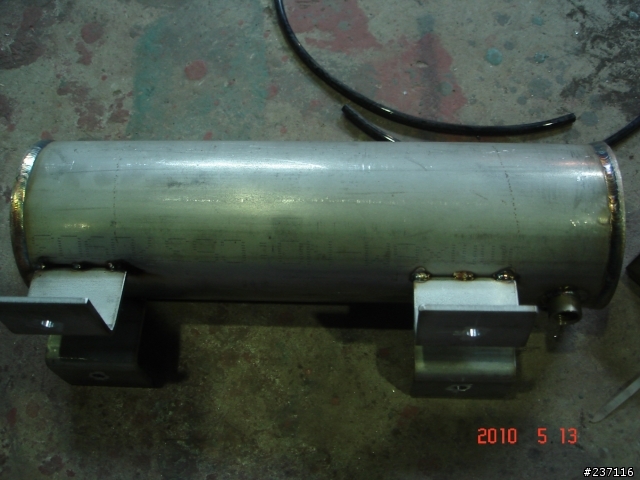

把腳鐵銲在圓管上當腳座
只出一張嘴之空壓機改裝

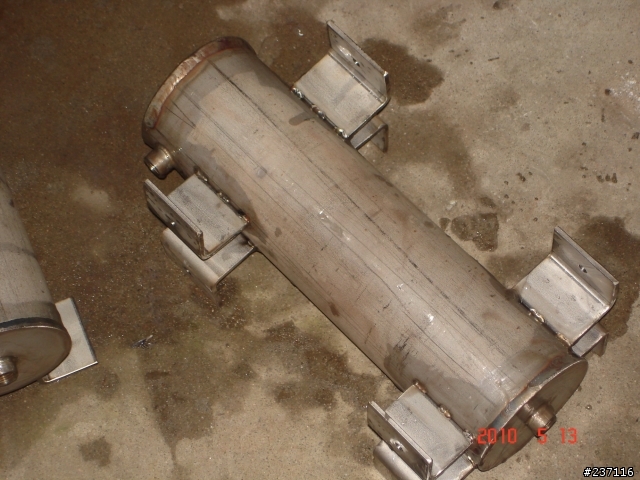

第2支圓管要銲8個
只出一張嘴之空壓機改裝

銲道酸洗中
只出一張嘴之空壓機改裝

銲道酸洗中
只出一張嘴之空壓機改裝

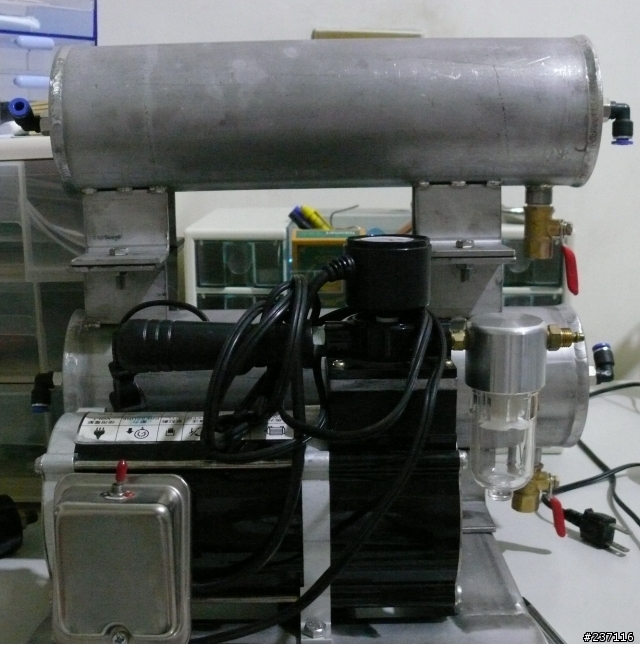

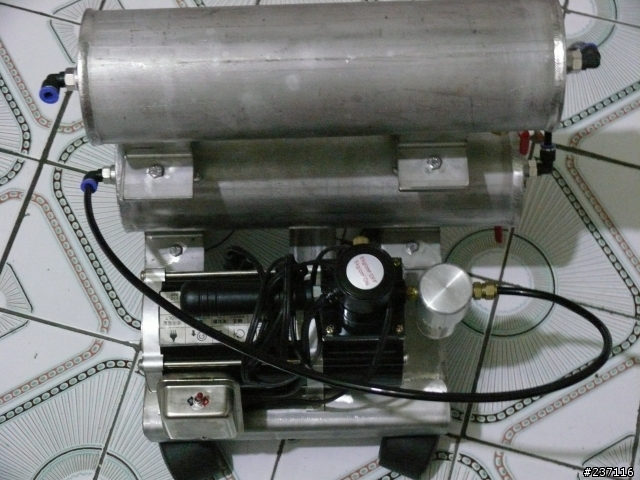

空壓機跟儲氣桶組裝到底座上,儲氣桶是2支相疊,在裝上快速接頭跟排水用的手動球閥
只出一張嘴之空壓機改裝

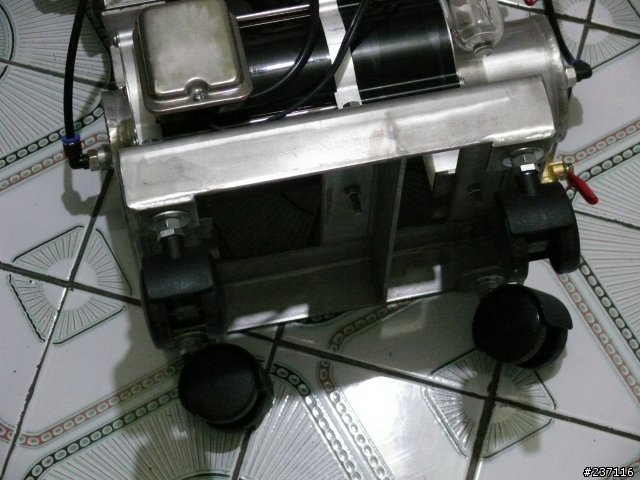

裝上輪子
只出一張嘴之空壓機改裝

蠻穩的不會倒
只出一張嘴之空壓機改裝

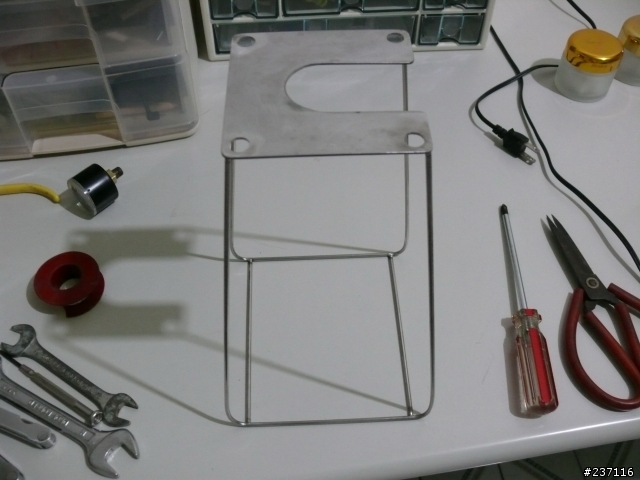

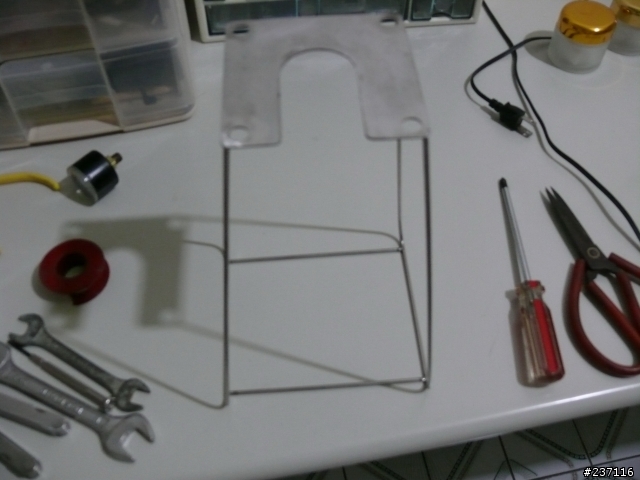

同場加映怪怪的架子
只出一張嘴之空壓機改裝

側面
只出一張嘴之空壓機改裝

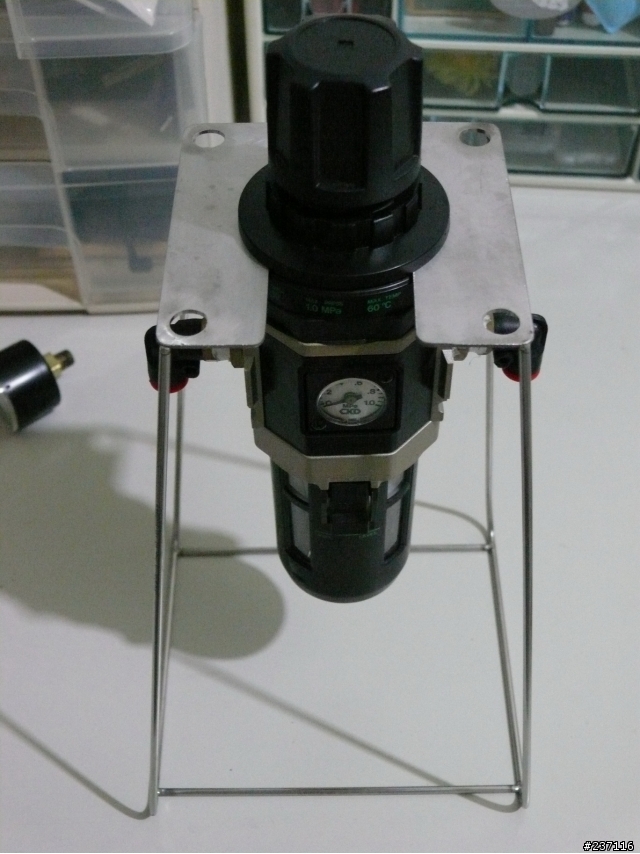

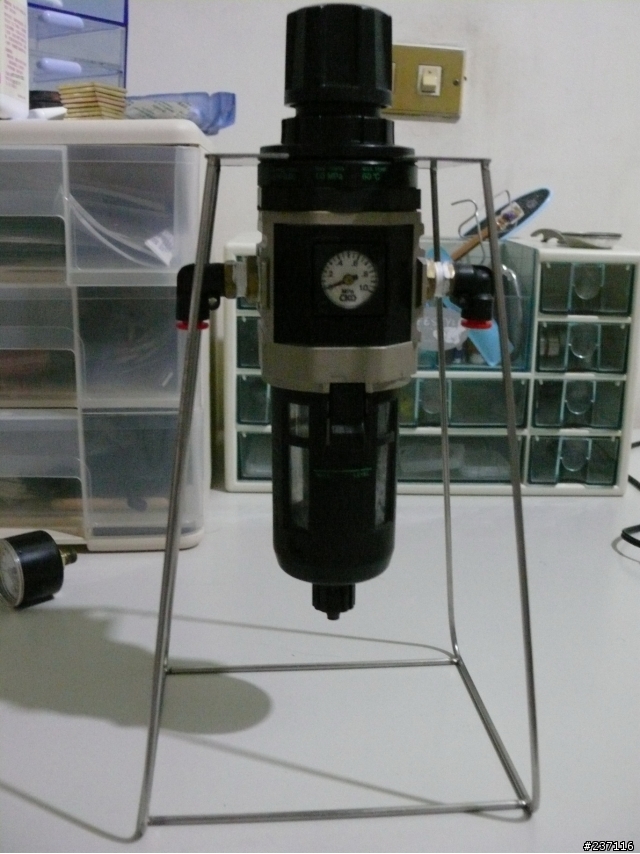

實際用途:濾水器架子
只出一張嘴之空壓機改裝

濾水器有壓力表,空壓機的壓力表就拆掉裝壓力開關
只出一張嘴之空壓機改裝

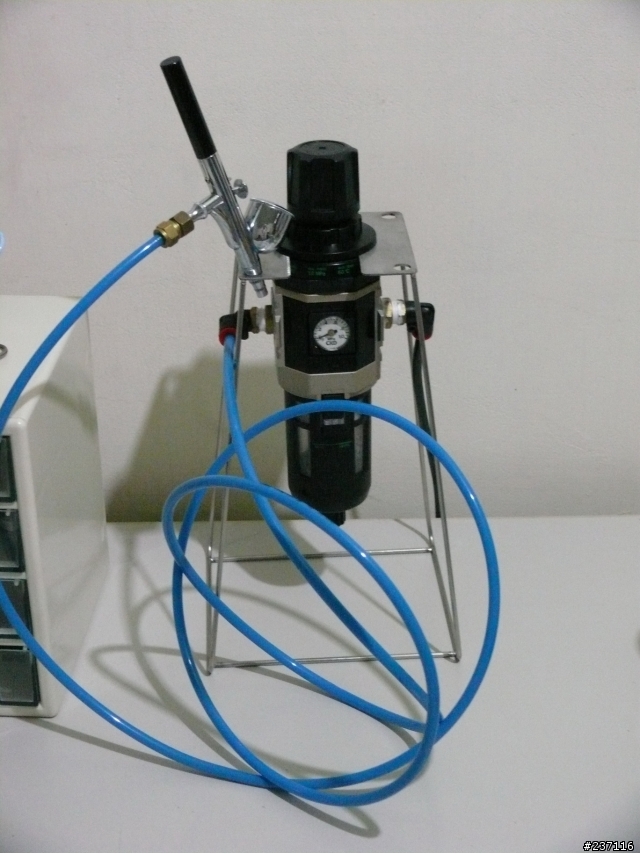

空壓機丟桌下,濾水器放桌上跟噴槍合體
只出一張嘴之空壓機改裝

改裝完成,謝謝收看!我同事還想要把表面拋光,我覺得已經夠好了就阻止他們再做下去,如果一支儲氣桶夠用就可以改一下空氣管接法,不需要兩支連接了

以上改裝感謝可憐的同事張X佑、劉X凱,因為我不會氬銲,只會出一張嘴
材料提供感謝苦主同學李老闆,給你凹一堆
大恩大德今生無以為報,來世定不麻煩
2010-05-15 17:44 發佈
文章關鍵字 空壓機
沒拋光
可惜了不鏽鋼材料

DIY萬歲
linus6616 wrote:
我的空壓機是十幾年前...(恕刪)

你得開玩笑
要有做這本事耗到的工時何只才1.5K,
達人級的焊工~焊點超漂亮的
以外面來說光是材料跟工資的報價就不只1.5K了吧!!
果然是友情無價阿!!
真是精美的改裝阿
大大的友人真是太厲害了
厲害真是厲害!
悍點的非常好,整體來說這台空壓機不輸市面上買的,真的很棒!
再此也要建議樓主一定要再加裝活性碳濾芯,單靠一顆濾水器是不夠的!
不過看了半天還是覺得這樣搞有問題!
首先這台空壓機記得是1/8還是1/10HP不是很有力~
壓力打不高所以加上儲氣桶意義不大!
另一個問題就是壓力開關!
沒有壓力開關要噴的時候還是會一直打氣啊~~
如果是那種小型的活塞式40PSI/ON 60PSI/OFF的壓力開關就請別浪費錢了!!
那樣只會噴沒幾秒就打氣!
總而言之建議先把空壓機先換掉再做其他處理!
別浪費那些儲氣桶了......
gabbi2002 wrote:
沒拋光可惜了不鏽鋼材...(恕刪)


有時間會送去電解,表面用的閃亮亮的

kenlin781006 wrote:
以外面來說光是材料跟工資的報價就不只1.5K了吧!!...(恕刪)


真的是友情無價,有這種朋友真好

owa977862540 wrote:
再此也要建議樓主一定要再加裝活性碳濾芯,單靠一顆濾水器是不夠的...(恕刪)


還在思考裝在哪裡,應該說要裝哪種形式

FUTABA wrote:
如果是那種小型的活塞式40PSI/ON 60PSI/OFF的壓力開關就請別浪費錢了...(恕刪)


我的壓力開關是5KG/CM2/ON 6KGCM2/OFF,空壓機小歸小還是可以打到6KG喔
linus6616 wrote:
我的空壓機是十幾年前...(恕刪)




其實您有更方便的選擇


這已經用了10幾年了 還是營業用的



請問這樣改的話打氣到6kg/cm 2
要花費多久時間??

這台好像是1/8 HP
估計1分半跑不掉吧??
