4G6S 原廠電變散熱及供電強化工程

請注意,以下改造內容有其風險性,並且會失去原廠保固,施作前請三思.(我想這是癈話...)
所有接頭拆裝請務必斷開電源,使用加熱器材請注意安全.

先將原廠包膜割開


裡頭有包一片鋁散熱片(這....是不是在耍我?)


背面用矽膠片絕綠加導熱


由左至右說明材料如下:
最左邊的是原來的散熱片.旁邊的是 jst 公頭(嘿嘿嘿,你發現了嗎?)
馬達線是 AGW22 矽導線,壓杜邦接頭.( jst 母頭和杜邦母頭看起來很像是通用料件)
散熱片是給 DDR 記憶體用的,以前的舊料,規格是 20mmx12mm,要記得把背膠刮乾淨.
藍色長條是無膠石墨片,絕緣及導熱用的.一條 60 規格是 120x12 (娘親的,怎麼都像定作的,爽啊)
最右邊的就是電變囉...


把舊線解焊,焊上新的馬達線.


搞定後用熱縮膜整個包起來.熱縮膜規格是 13mmx30mm (我想找透明的,可惜找不到...)


傳說中的三明治...原則上,石墨片要比散熱片大塊,以免壓到電路板造成短路(用力壓一下就扁了)


要使用熱風槍前,用鋁箔紙把線包起來,烤起來比較安心.(要記得拆乾淨,不然會短路哦.)



BBQ 烤好了,可以把鋁箔紙拆光光.


割孔的深度.不要太深,以免割到電路板.


割開後的樣子.


換個方向看.

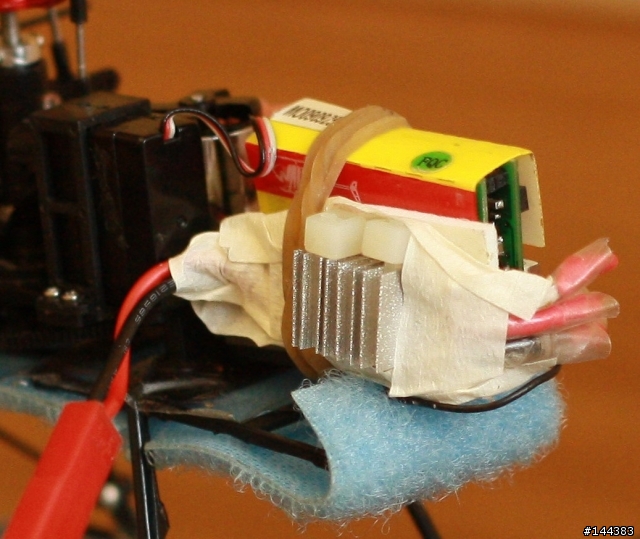

裝著.由於 4G6 目前請病假中,所以我們請 4#6 代勞一下試裝及測試.


正面圖,要把接收機向右移少許,留空間給電變和散熱片進駐.

演完了,謝謝收看.


JST 公頭是幹嘛的?他是鄉民,進來看熱鬧的啦
