於是今天星期六就去抱回來了



這篇就順便當作我整理悍馬的過程,和大約敗了多少錢,可以給想玩TAMIYA電車的人參考一下,車要跑的順,大概要出走多少小朋友

門還沒關好就開箱了


那ENZO只是車殼

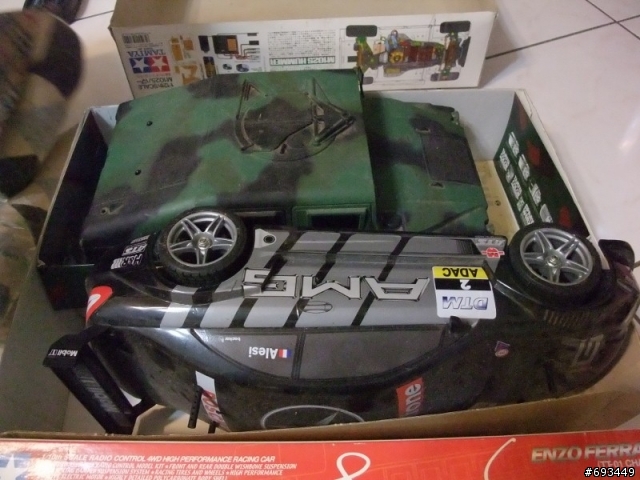

悍馬和CLK躺在同一個盒子裡面~!

四驅CLK,改成甩尾車應該不錯玩

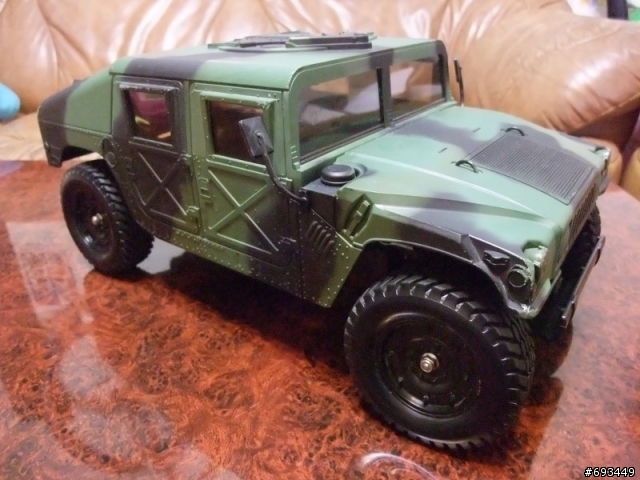

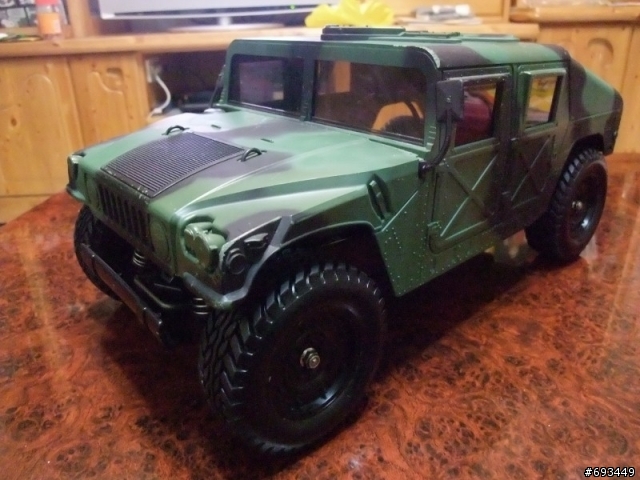

四趨仿真車殼悍馬


ENZO是車殼,完'整度也不錯~!

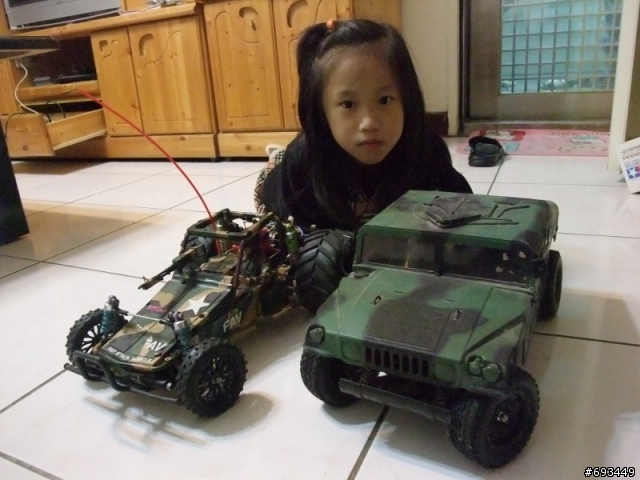

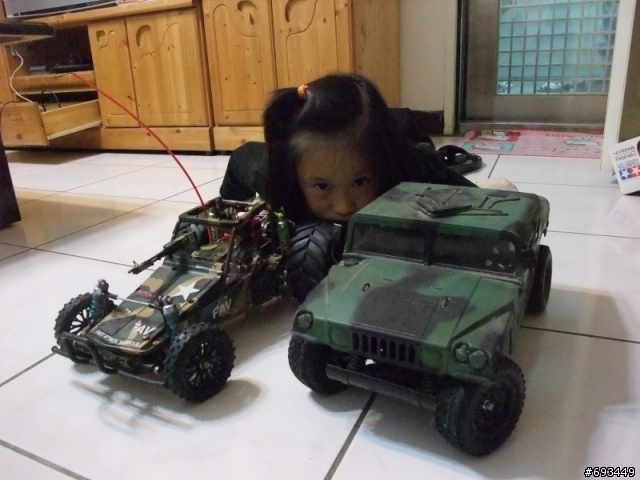

被我改的四不像的突擊者終於有伴,也可以休息了



前驅雷諾改成VOLVO 940的房車也有伴了,所以繼續冰下去,先玩四驅的再說


小小CLK也來見大哥

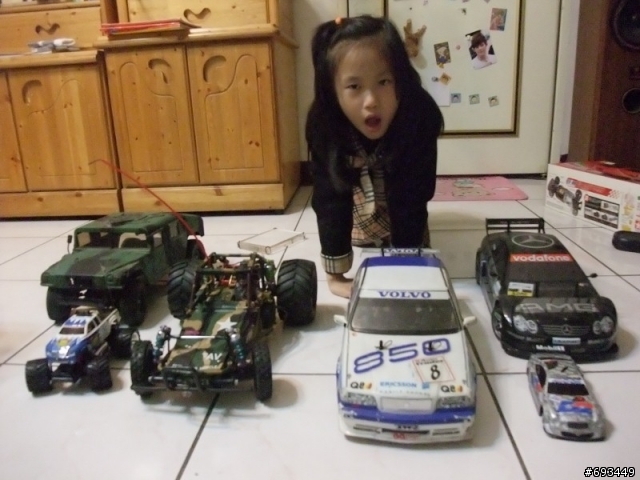

搖控車大集合~!


接下來就盡一下父親和老公的責任,吃個鐵板燒,看個忠犬小八,女兒哭成淚人兒

回到家,就先開始整理的漫漫長路~!
先從清洗開始吧,這台悍馬真的是很久沒玩了,真是髒到不行~!

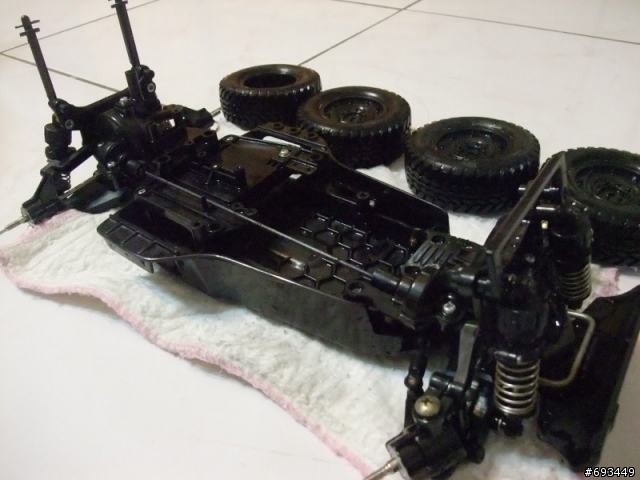

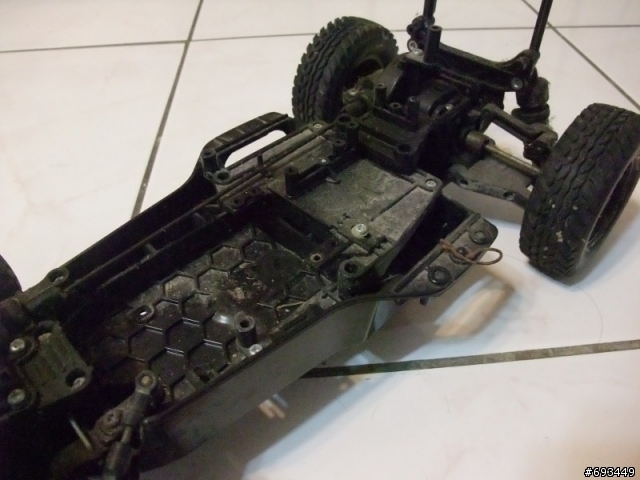

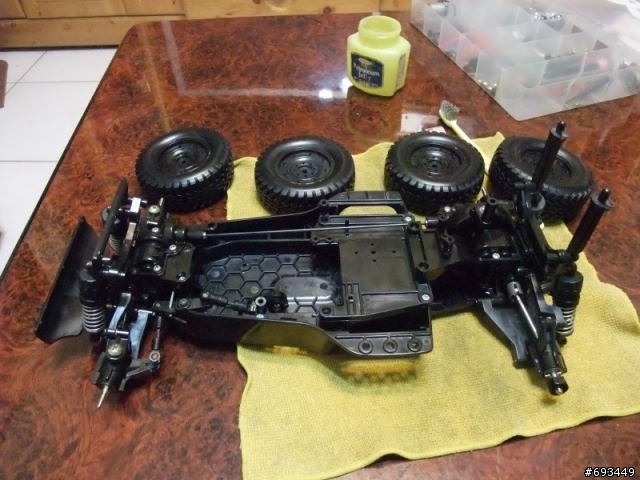

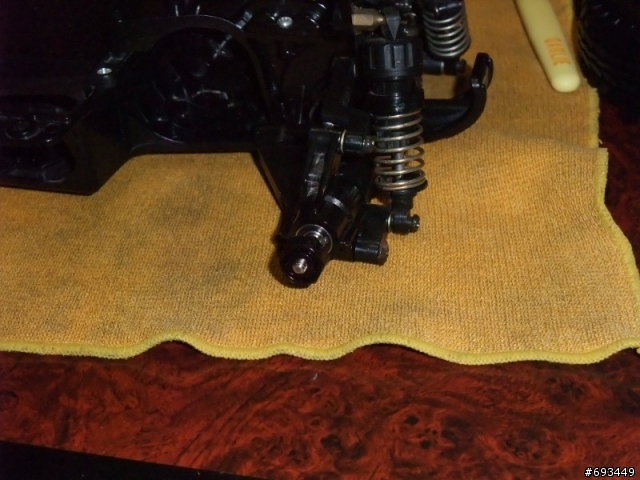

底盤也是髒~!

不過看的出來真的沒甚玩,沒甚傷痕~!

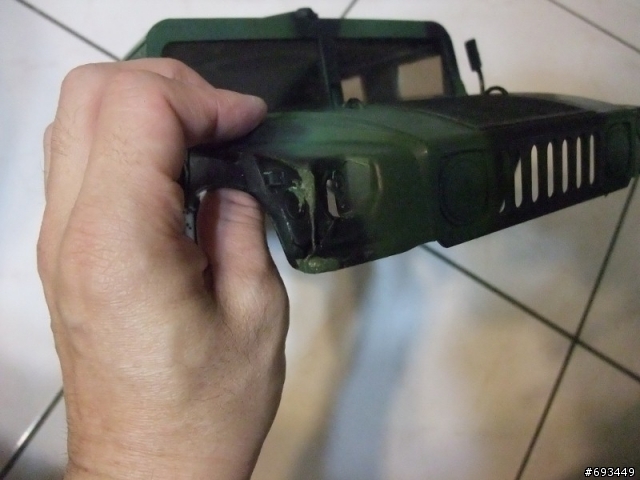

只有車殼角落撞裂了一點,小意思,等等先洗一洗黏起來再說~!

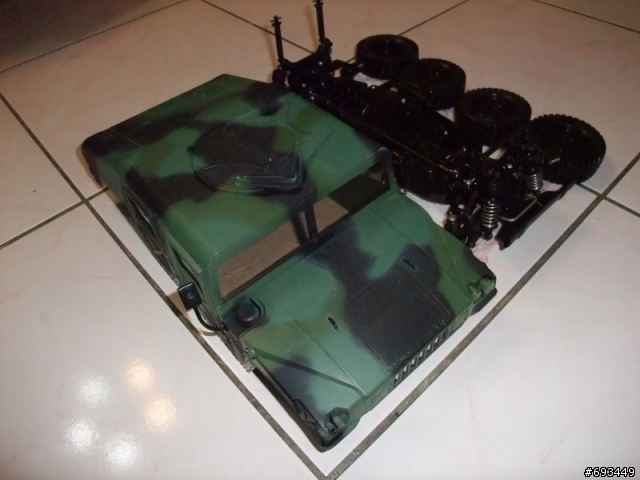

電裝都先拆了,反正大多會換新的


車殼先洗好用三秒膠黏起來,改天再磨一磨重上漆就 看不出來了 ~!

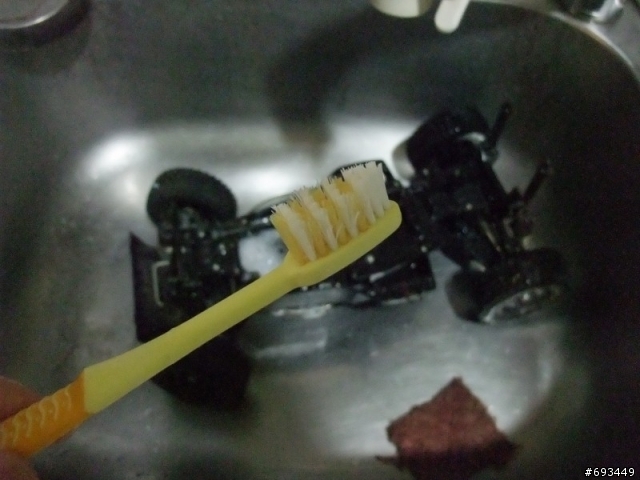

不要的牙刷派上用場~!

經過一翻刷洗





先整理到這邊~!等等要來去洗澡睡覺了~!

不過算一算,之前的周邊都是很勉強的湊和用,現在要買好一點的東西來玩這台悍馬~!
以下先是預估的花費,實際上花了多少會再更新進度

1,全車培林,四驅的應該比較多顆,預計要花一千左右~!
2,防水的電子變速器,也不要買太差的,跑起來低速才穩,高速夠快,預計花個三千~!
3,車漆,應該花個五百就夠了~!
4,馬達也不能太遜,預算五百好了,太高速的玩一下就沒電了,這種車也會一直翻車~!

5,搖控器,陽春級兩動板控也是20年前買的,趁現在買一個好一點的槍控~!
買FUTABA 3PK SUPER 2.4G好了


6,充電器也要正經一點的,以前一直是用玩具成車用的充電器,大約五千左右吧~!
7,電池買個兩顆,應該要一千五吧~!
8,最後一定要搞個LED前後燈來爽一下,材料算500好了~!


老婆說:那買新的不就好了


=============================================
(1/10的進度)
昨碗連CLK都洗一洗,結果發現兩件事,一是原來CLK才是車殼,法拉利才是原車

二是法拉利全車都有培林

基本上沒甚大問題,就轉向機構有個地方裝反有卡到,和避振器少裝一片墊片,半小時就搞定~!

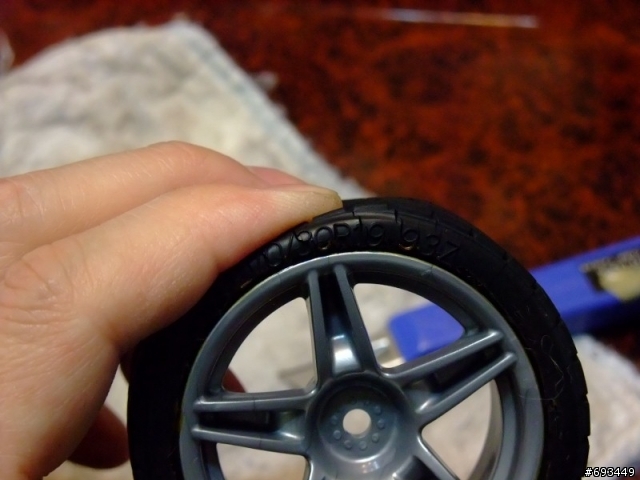

輪胎都放到龜裂了,算了,先這樣跑,反正一路狂打滑,一下就會換新胎了

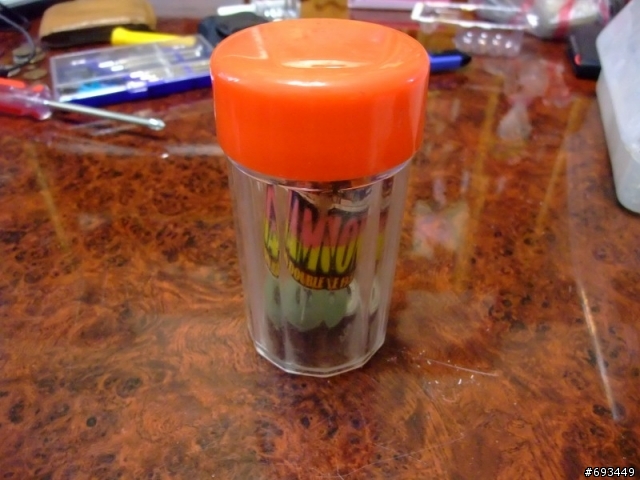

開瓶不是開箱~!

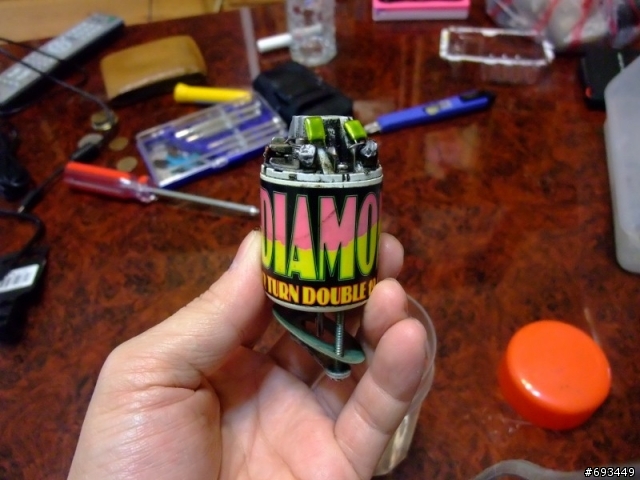

塵封已久的馬達,就是它和我的突擊者號一直狂翻車,就封起來了

換個碳刷就攪定

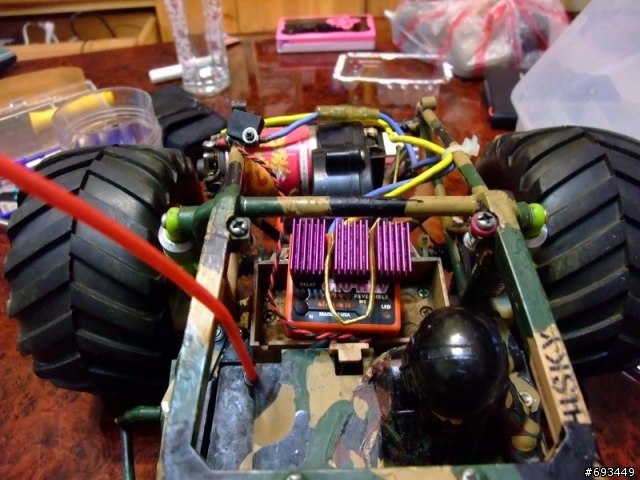

再拆下突擊者號上面的NOVAK電子變速器~! 住部份電變改個T插就OK了~!

搞定後就是這樣


===========我是主角分格線==========================

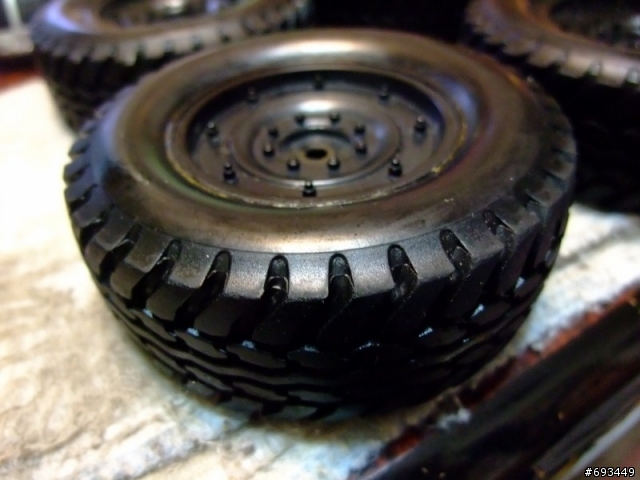

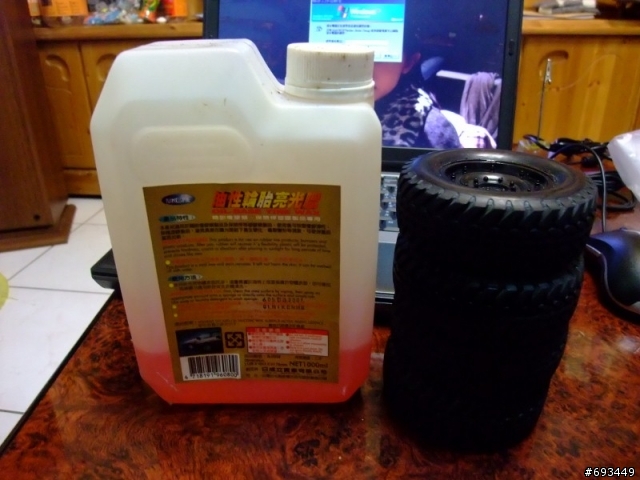

為了避免輪胎龜裂的慘劇在悍馬身上上演,覺定先來個輪胎臘~!

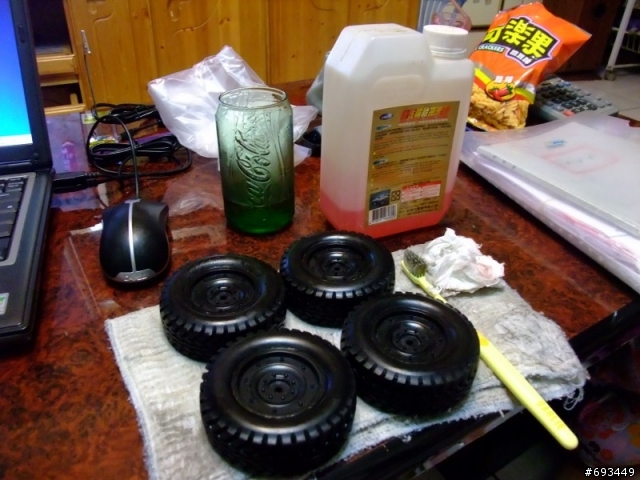

擦完真是油油亮亮~!

你可以再近 一點~!

接下來,等它乾的時間,我就又再作一下火山孝子,陽台打掃一下,(我工具箱塞在陽台,這樣拿工具方便多了


買了一個多小時才挑完所有東西,吃完麵要開箱,女兒又不肯走了



這一堆就是今天的成果

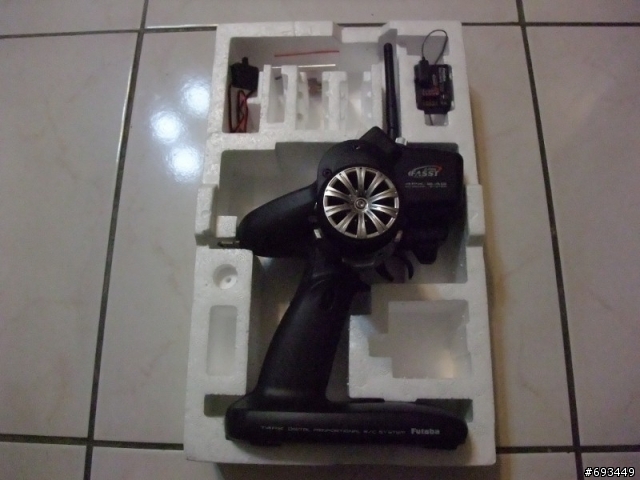

原來,現在已經沒有3PK這種東西,就只好再升級,4PK 2.4G


沒付伺服器價錢就嚇死人了,不過功能真是多~!
主要就是2.4G自動跳頻(這最實用)可接收車上感應器訊息,如馬達溫度等,可控制無刷式的伺服馬達,四動,無天線,......... 一堆我還不知道的功能就是了

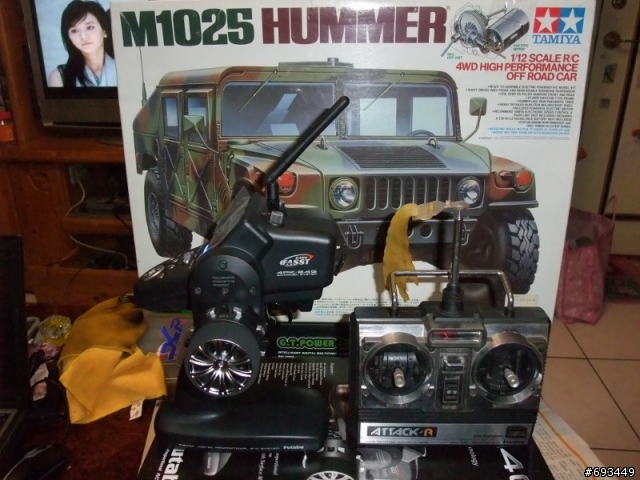

照例要來個新舊對比一下~!一個是20年前的陽春機,一個是現在的高階機,差真多~!
希望新機也能陪我20年以上~!



多買一組2.4G的接收器,要裝在CLK上的,老板不加價給我升級最新型的~!差在哪裡呢?

小小的,還連天線都免了,真是恐怖

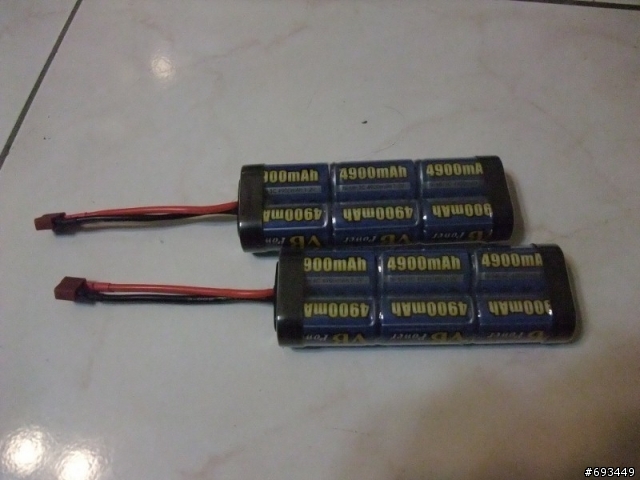

容量4900mah的電池,這也是很誇張,記得十幾年前,1200mah的就算很高檔的電池了~!
這下可以玩到爽,不會一下子就沒電了~!


焊馬的全車陪林,離一千還差很遠,算便宜~!

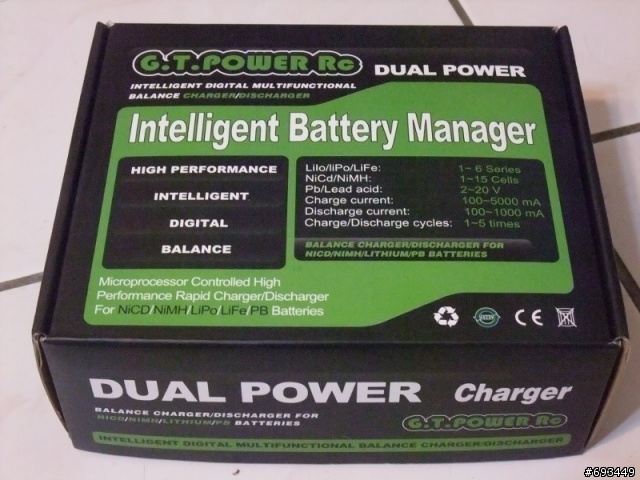

想好久的充放電多功能充電器


液晶的耶~!

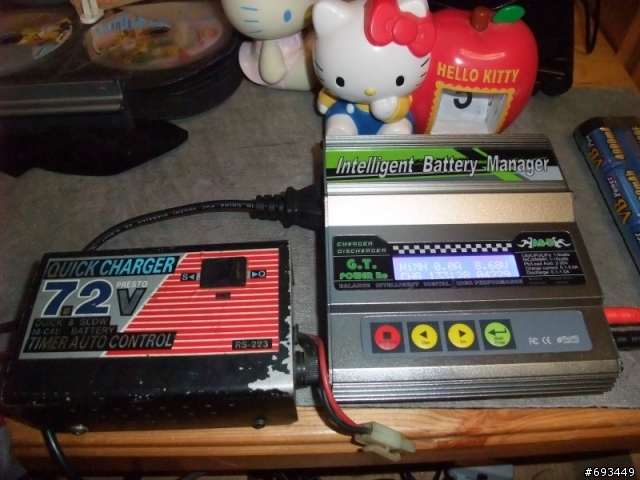

新舊充電器對比一下,舊的除了是20年前的東西,還不是1/10電車專用的,是玩具用的


這個是甚麼?

??????

無刷馬達及電變組


電變上有散熱風扇~!

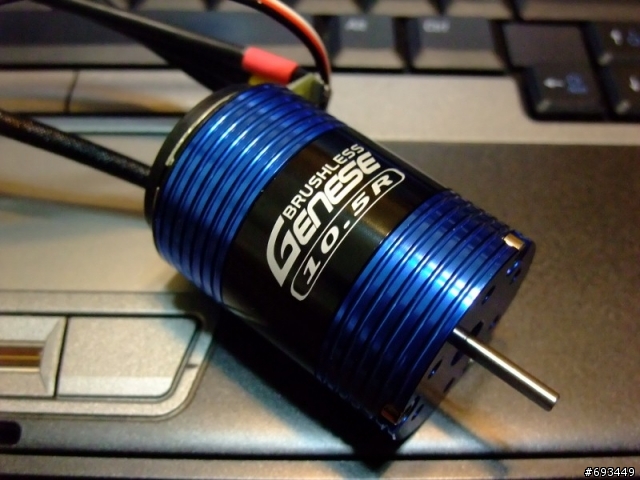

馬達一看就扭力很大的樣子

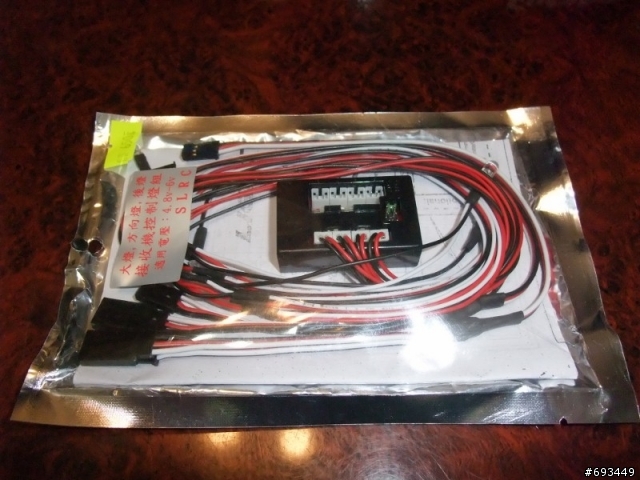

燈組控制器,但燈殼燈罩現在還沒著落



=========我不是主角分格線=========================

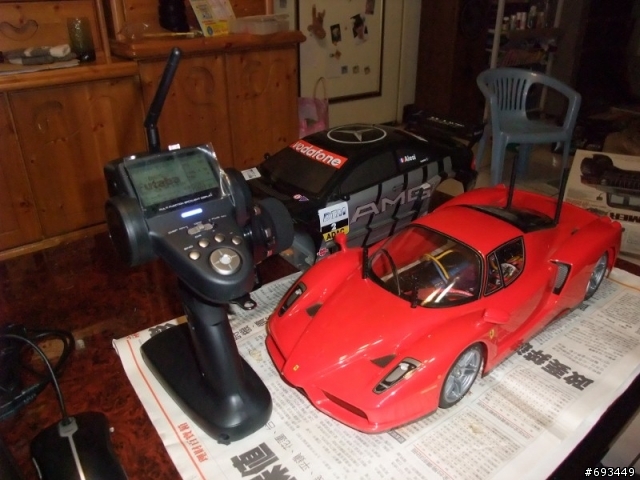

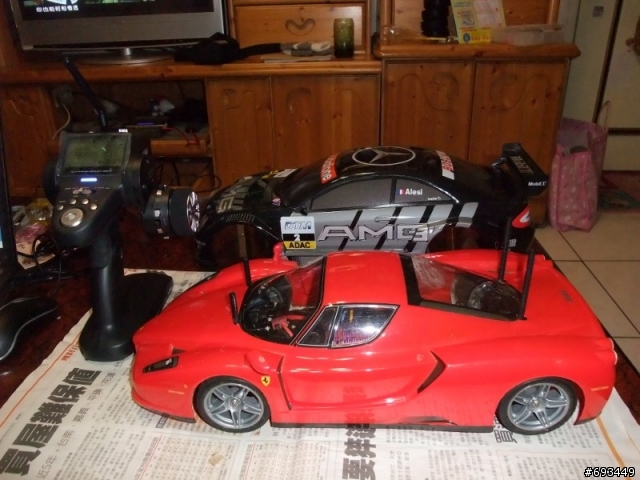

既然法拉利連搖控器和電池都有了,當然先裝來爽一下,搖控起來就是不一樣,感覺快又準~!





那就先這樣了,有進度再分享給大家



============================================
(1/13更新)
11號一回家,先繞去模型店又敗了這兩樣,大扣環和搖控器背帶,一下又去了好幾張國父


今天的目標是裝完全車培林,當完好爸爸好老公後,要動工時已經快十點了~!

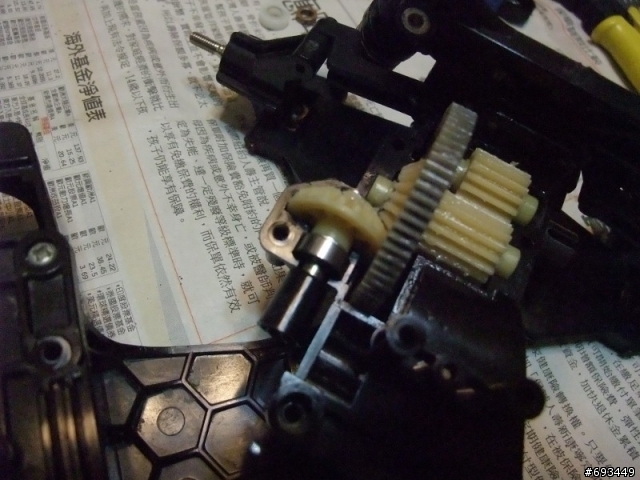

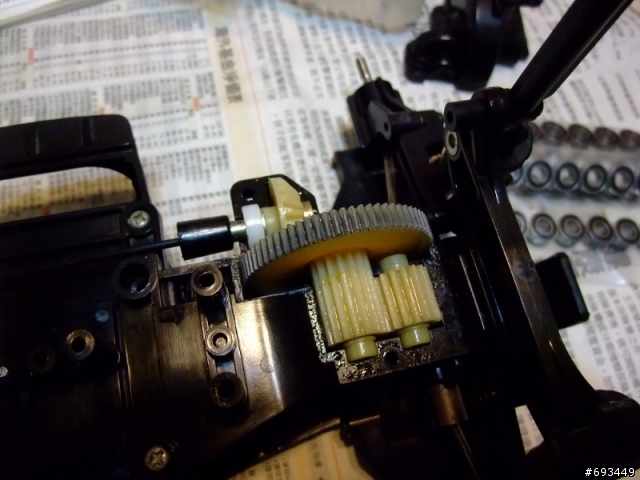

先拆後齒輪箱,那假假的培林就躺在那邊~!

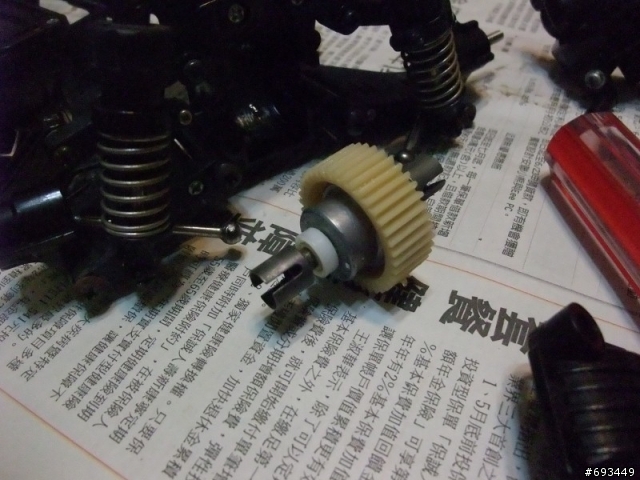

後差速器兩邊也要換~!


傳動力到前方的傘齒部份也換好了~!

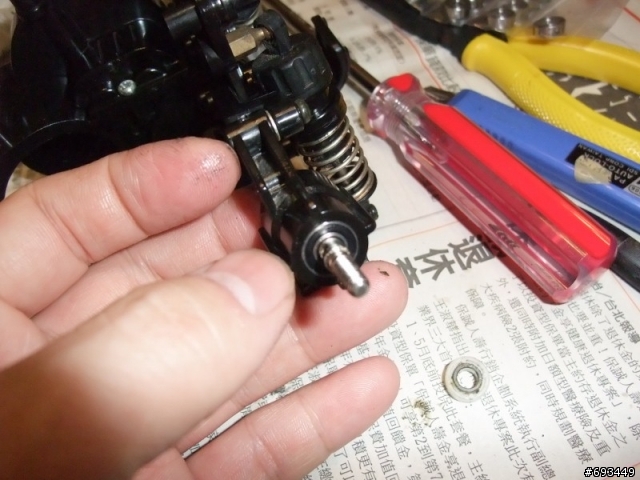

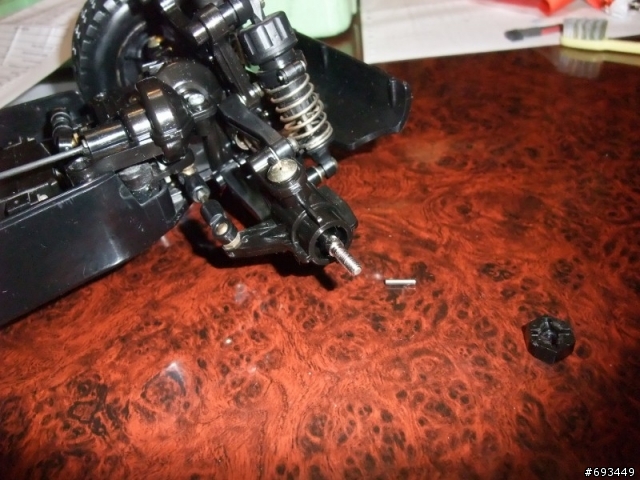

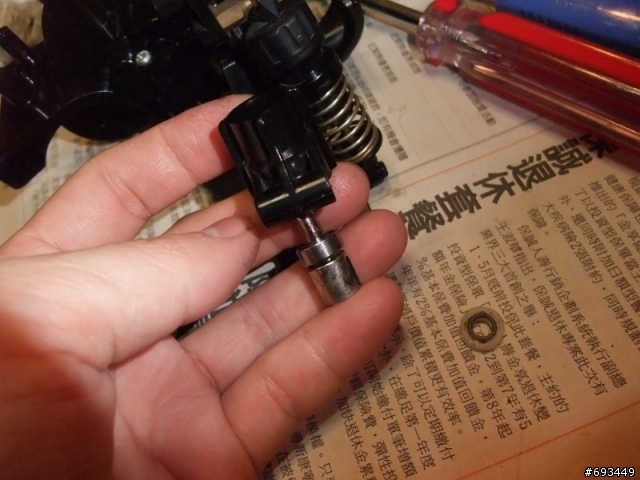

這是輪子的部份,一個輪胎要兩顆~!


這是輪胎靠近外面的那顆~!裝好了光是看起來都爽

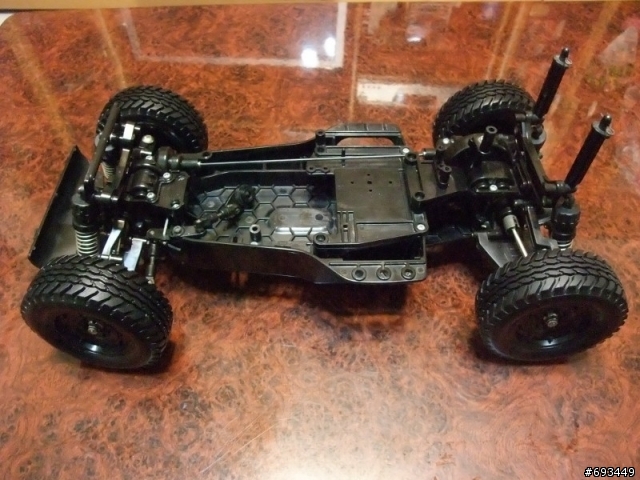

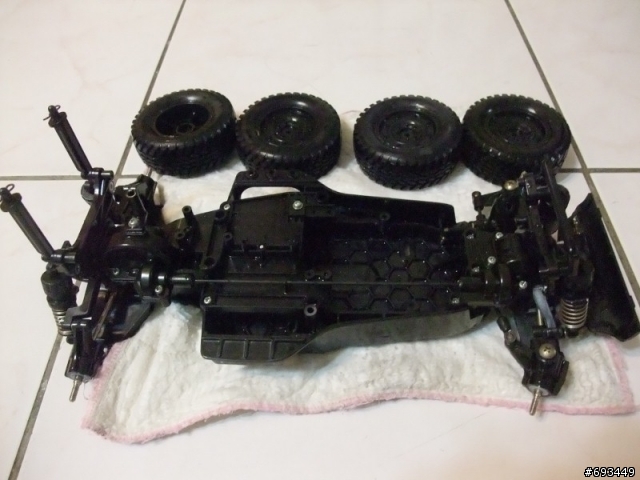

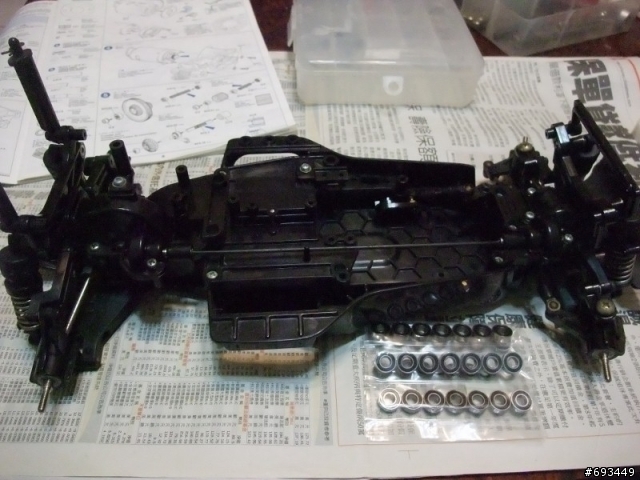

全車都好了,等著上輪胎~!

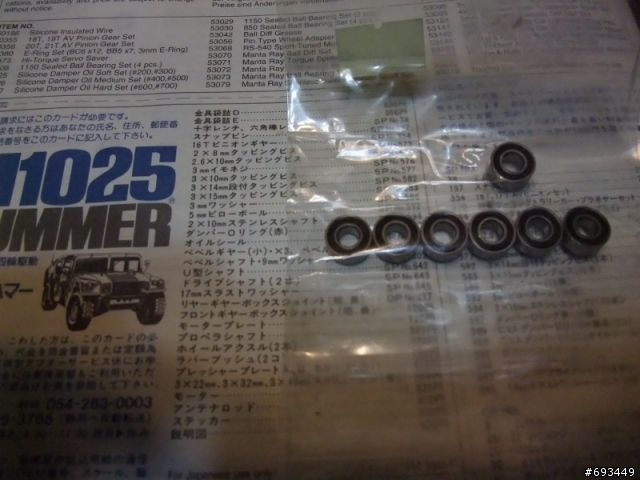

其怪,滾珠怎會多出七顆,



裝好了~!

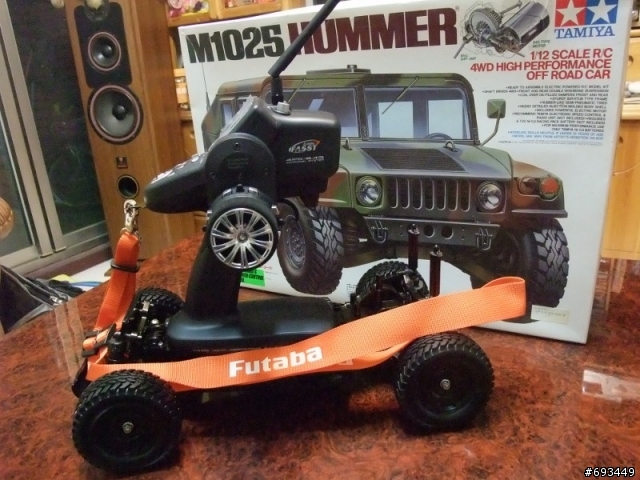

和今天敗的背帶與搖控器疊疊樂一下,明天再繼續


1/12,今天要裝電子系統了~!

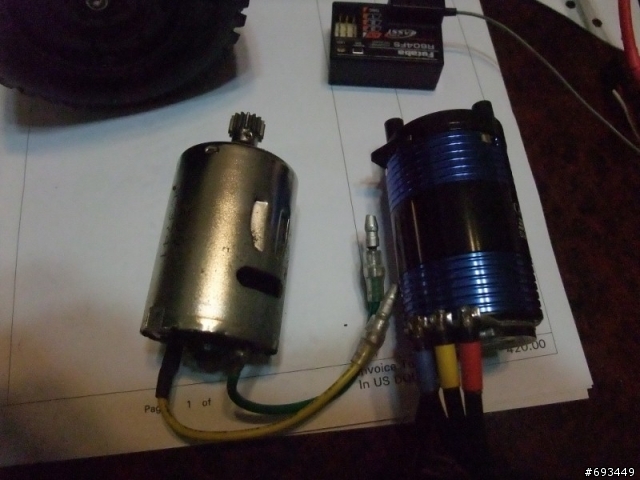

馬達改裝前後比一比,光是氣勢就差好多~!

先輕輕擺上去試試,線好短好短,不好安排~!

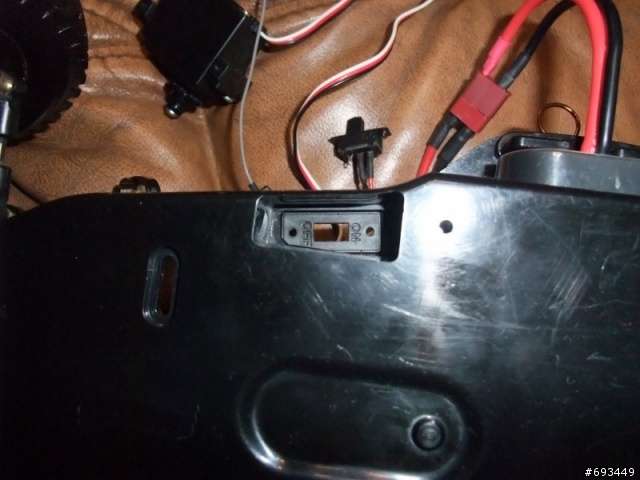

真的發生悲劇,電變貼好位置了,開關線不夠長


連開關墊片也要修,形狀不夠正方~!

一次就修好,這邊有比較順利


以下又發生悲劇,馬達裝上去一試,齒輪碰不到~!

原來馬達座的孔有分齒輪數有不同的孔位,只顧線好理就近鎖一個~!馬達座上底盤也有方向性,這邊拆了好幾次,電子變速器線又超短,好難用~!


這組馬達有顆超大電容,總於想出個辦法固定在這邊藏起來,希望這邊能防水一點~!


輪子間隙怎好大

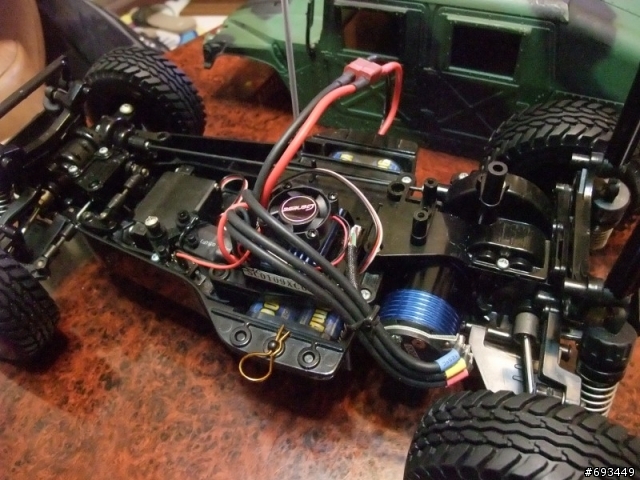

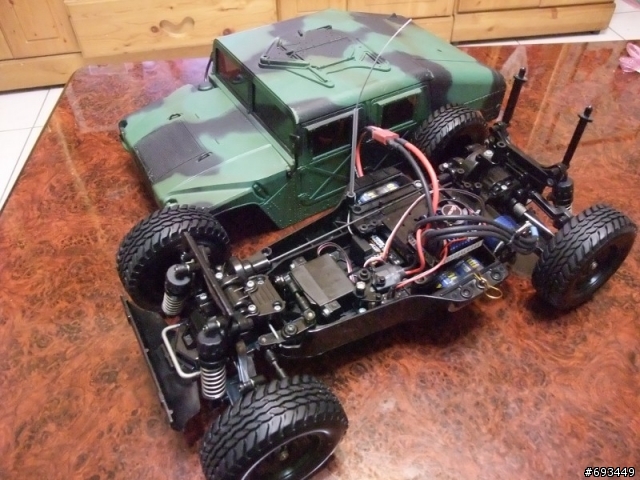

大致上好了~!

準備組合~!


成功 跑起來好威~!





附上馬達規格給大家餐考一下, 我裝的是10.5V的那組~!

這組電子變速好處是有散熱風扇,所以低速不用怕變速氣過熱,還有煞車效果不錯,輪子混完全鎖死,且前進後退都可以煞車,看急煞後避振器的壓縮,真是逼真銷魂啊


接下來就剩下外觀,燈光組,和避振器的行程考慮要不要加大,工程有點大,慢慢來好了~!

====================================================
(1/19更新,不用錢的最貴)
總不能看起來都是在敗家,今天更新這篇就是比較算DIY 一點~!

不育錢的最貴,因為DIY無價

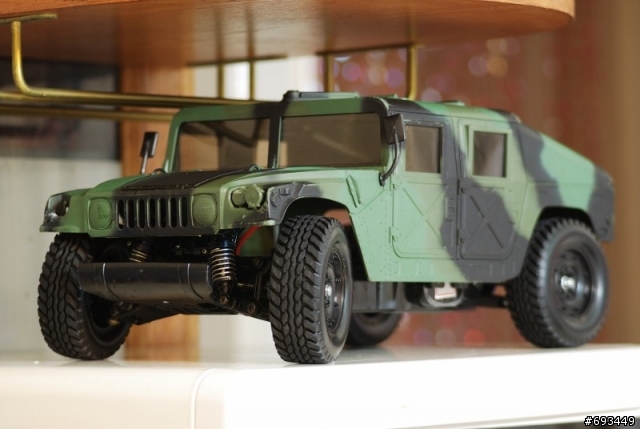

朋友帶相機來我家,順便借他拍一拍~!

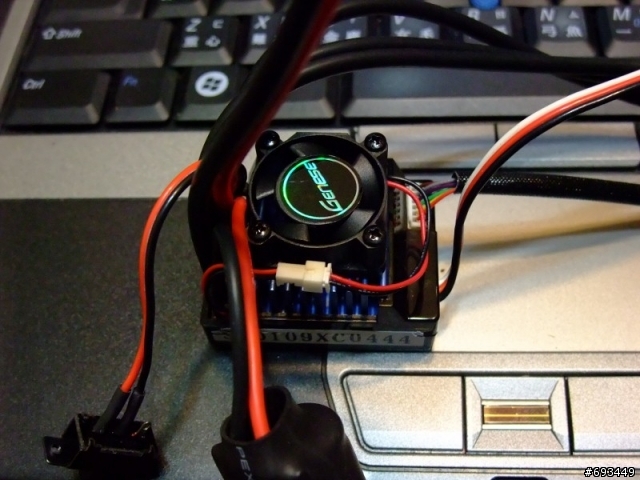

電變風扇~!

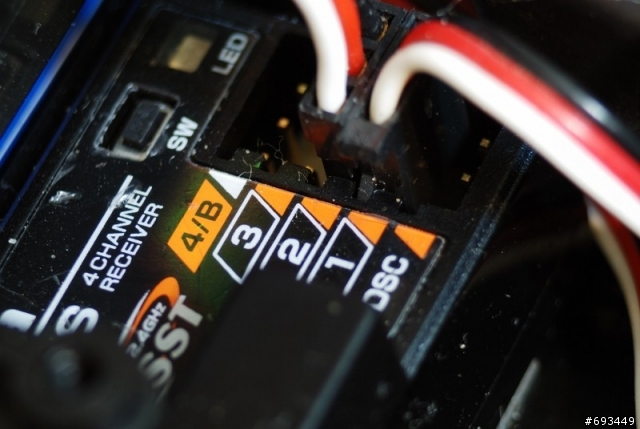

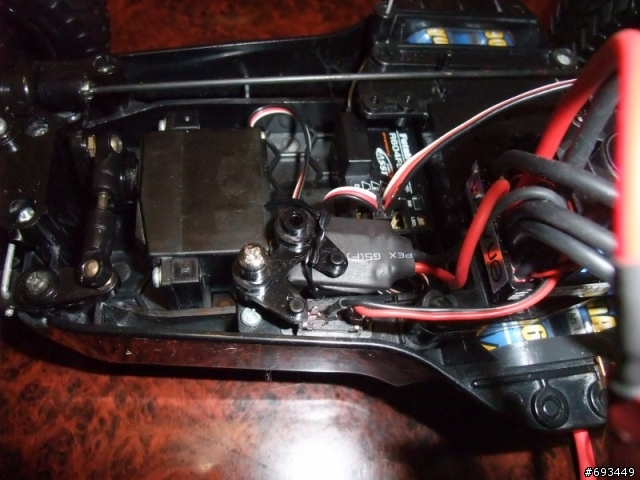

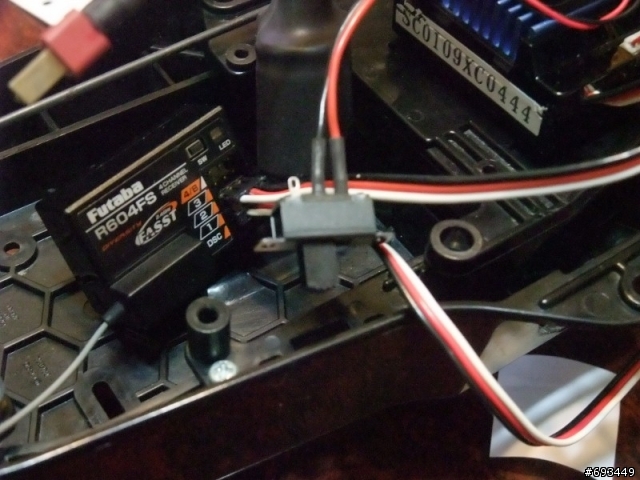

四動接收器~!

放在櫃子上~!

出去試車發生悲劇,誰叫我愛甩尾


迷關係,黏起來,改天磨一磨再上漆應該看不出來~!

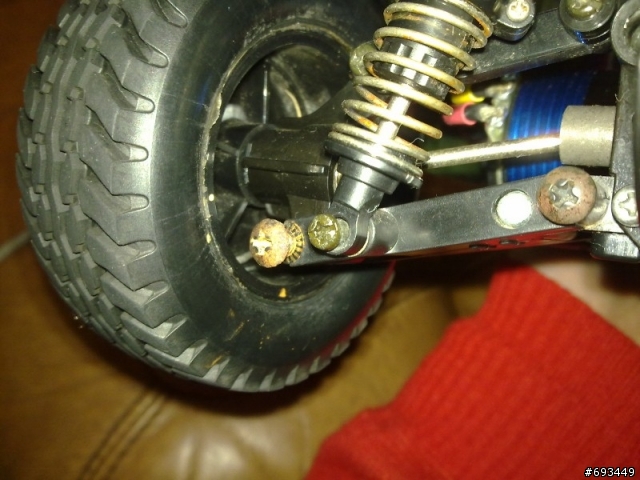

今天先處理生鏽的螺絲~!

拆下來是這樣慘~!

拿出秘密武器~!

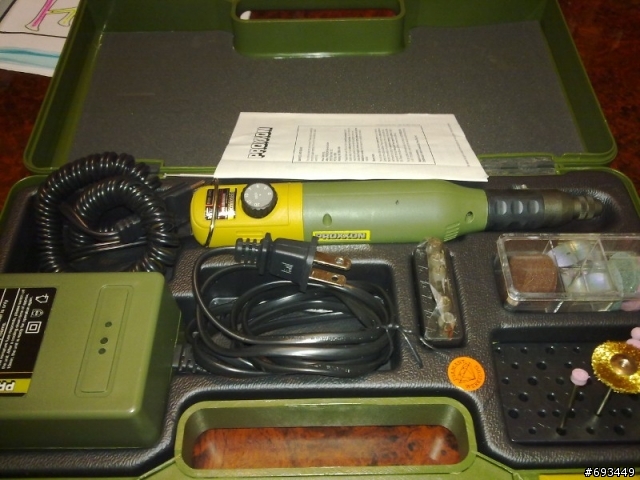

噹噹~!不是又開箱,是公司借回來的,好像是全新的 ~!

迷你鋼絲刷+女兒可愛的小手


狂處理,小心噴到眼睛~!

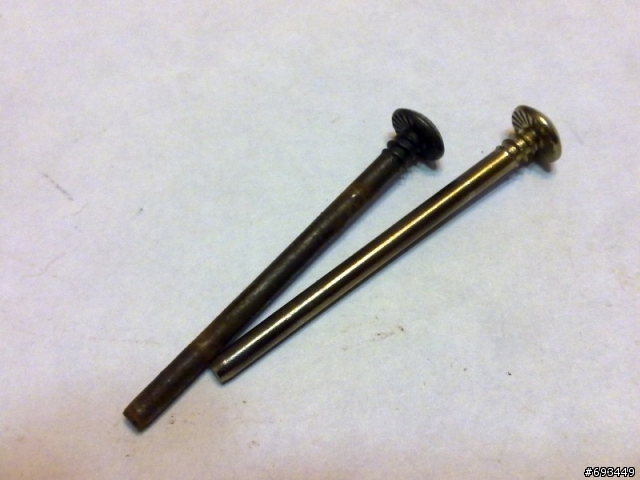

處理過比一比就是不一樣~!


上點油裝回去,看起爽多了,不噴漆了,再鏽就再磨好了~

接下來,拿出MINI-Z 的工具箱~!

壞掉個工具箱~!

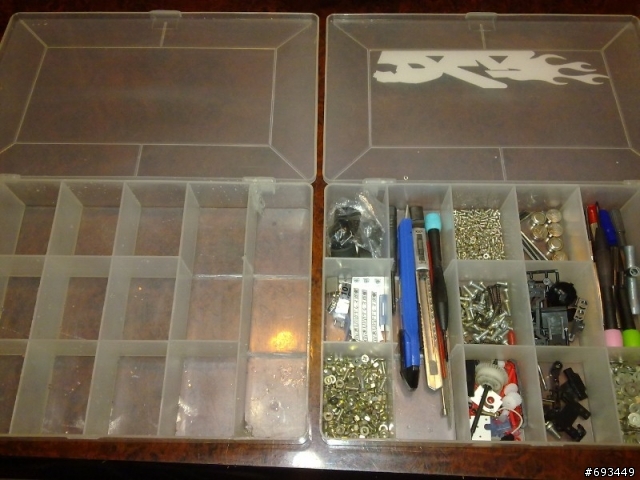

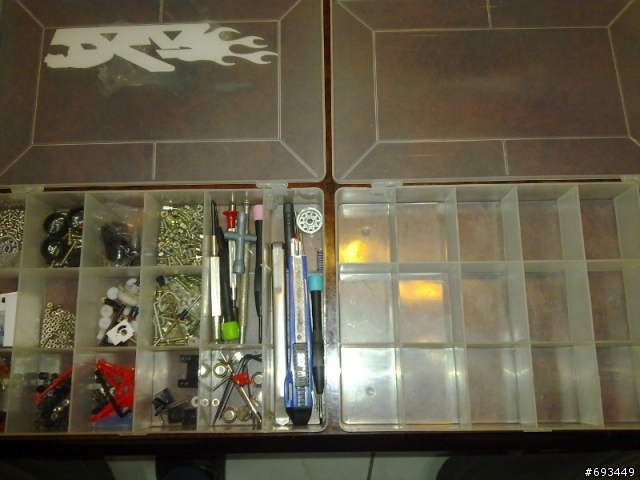

右邊有一個新的~!

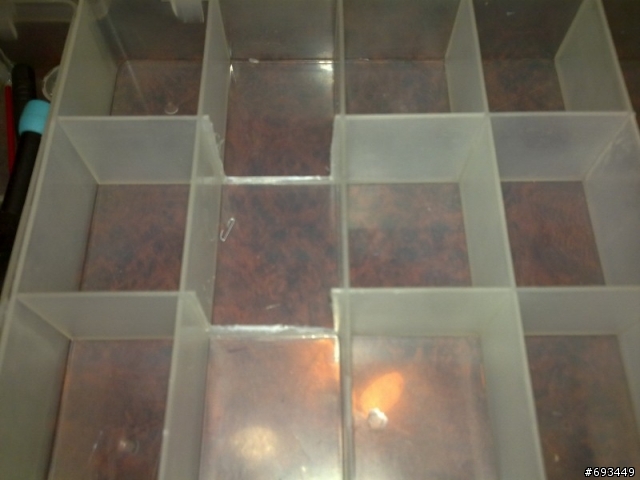

格子一樣修一修~!

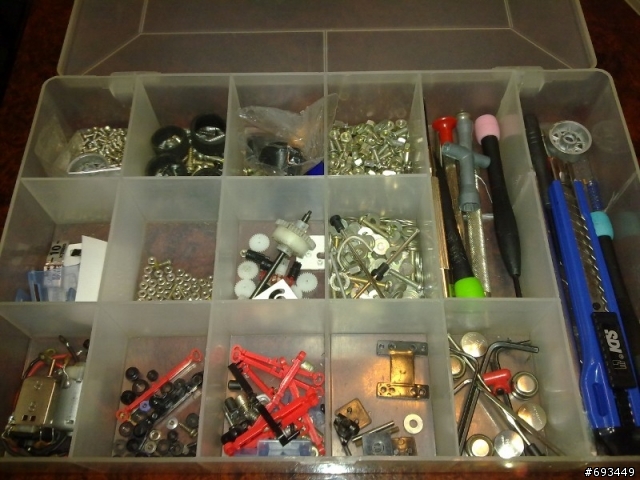

工具搬過去~!

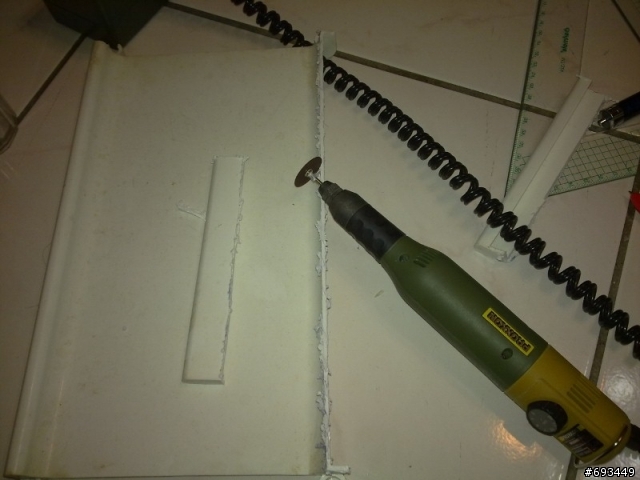

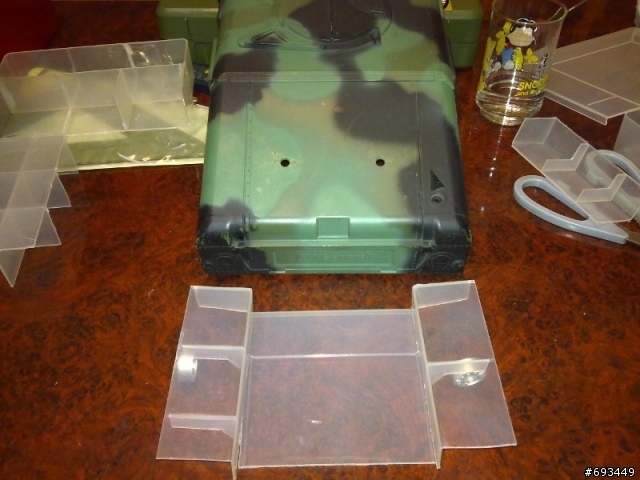

狂切,猜一猜要幹嘛~!???

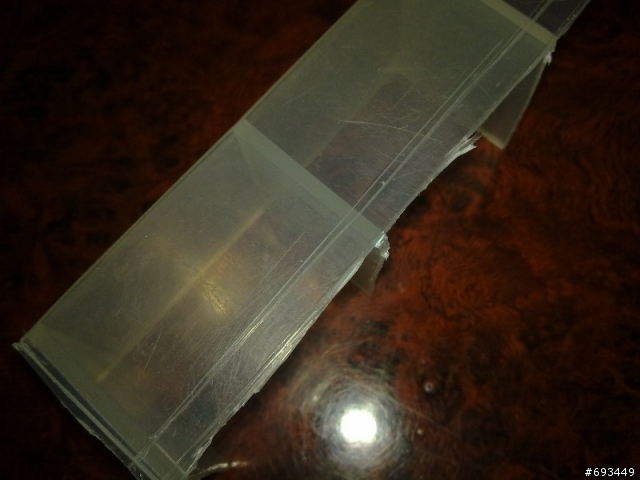

繼續切~!

看的出要幹嘛的嗎??

要磨還要用鞋盒蓋子墊一下,老婆在旁邊掃地


這個右上角失手破一角,害我重新作一個~!

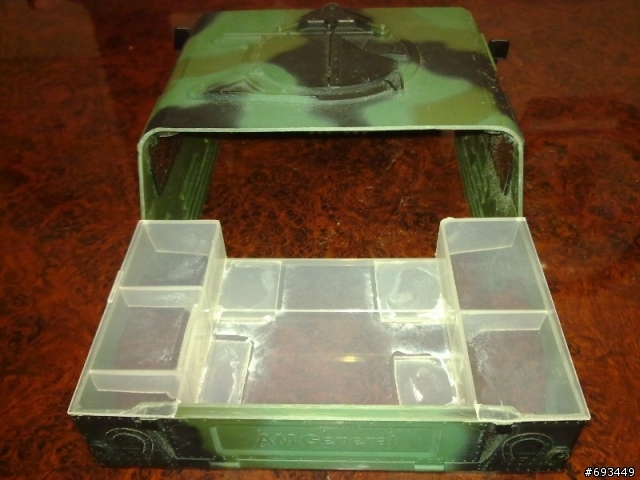

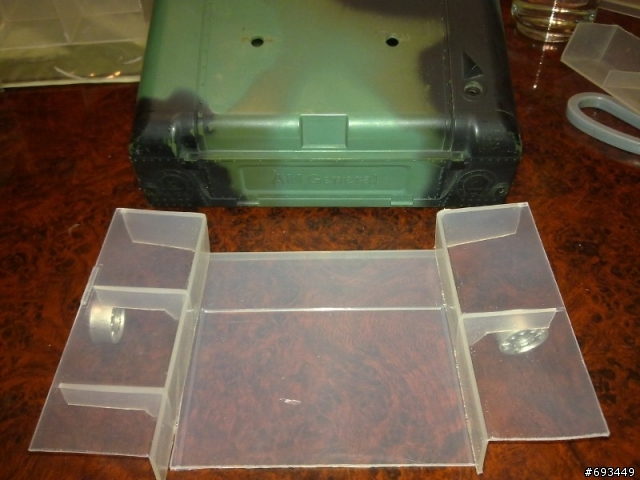

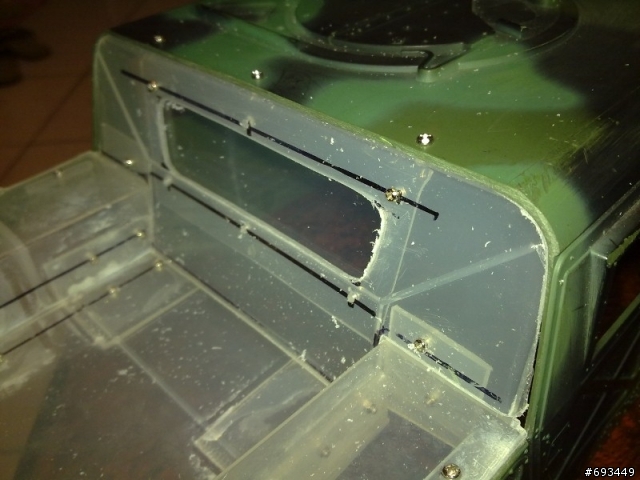

噹噹噹~!猜到了嗎/?DIY悍馬後斗~!


哥哥我有鍊過,不要亂學



今天去了一趟手工改車的店家,其他金屬機構老板會幫忙,只是要等他有空~!
既然有了後盾,我就較放心的衝了,朝我要的外形努力

接下來剩駕駛座後面那塊看要怎樣作,再來是幾時有勇氣把車殼分屍了

=================================================
(1/21更新)真的割了~!

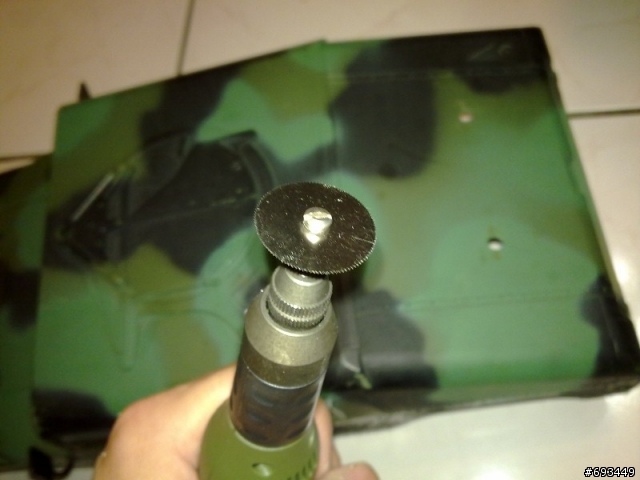

18號晚上加班回到家,心想後斗作好了,殼早晚要割了,心一橫,割了 ~!

切的和狗咬的一樣


近看更是慘~!

大約磨一下,後斗放上去比一比修一修~!

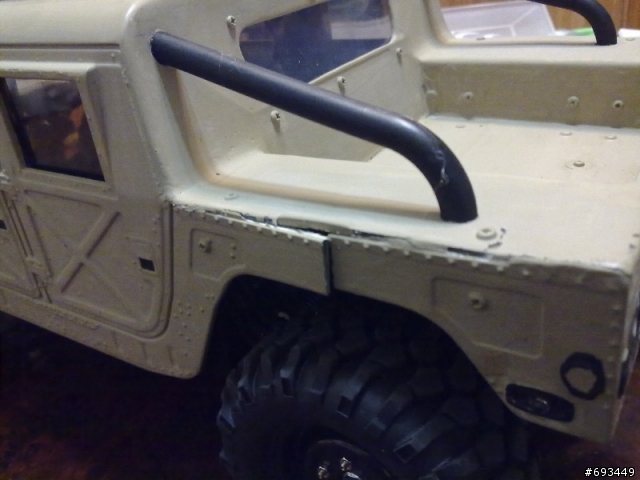

切太前面,C柱不見了



隔天去敗了這一包,五十大洋~!

狂鎖一頓,雛型差不多出來了 ~!


接下來,還有漫漫長路,計畫要作的一堆

1,燈組沒下落,老板太忙好像還沒幫我訂零件~!
2,避振改加大行程,要連上掀車殼一起改,還再考慮要自己設計叫人家弄還是給別人作~!
3,改越野輪胎,原輪胎有點不太粗獷~!
4,前後小保桿~!
5,最後應該是補土打磨噴漆了~!
還要很久才能玩的樣子

===================================================
(1/21晚上更新)
車殼後上掀機構和後保桿,後避振器要一起考量一起設計,今天下班研究了半天,量一量~!
後避振可以鎖在車殼原後支架的鎖點,避振器長度要挑好~!

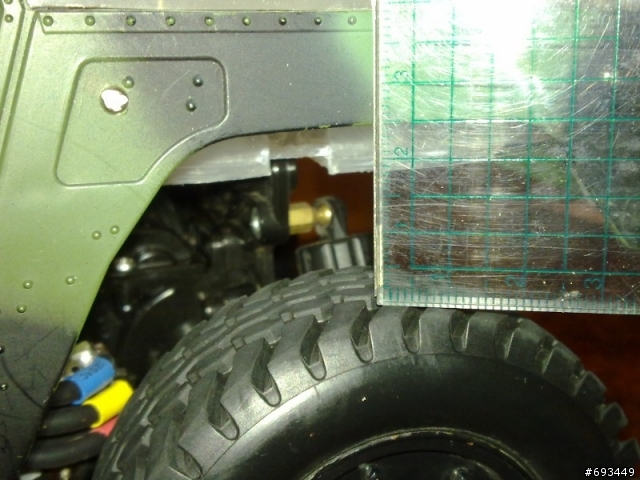

前車殼墊了1CM左右~!

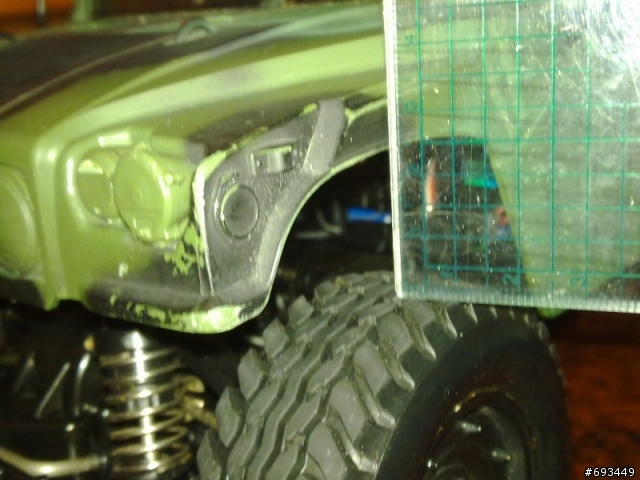

看起來前避還夠用到底,快磨到車殼了~!可以先不改~!

這樣行程有2.5mm左右~!

後面墊高也有2.5mm的行程~!

後避拆掉後A臂上行程還很長可以用,所以後車殼墊高才夠用~!

前面原來是這樣固定~!

改直接放上去就可以墊高1CM左右~!

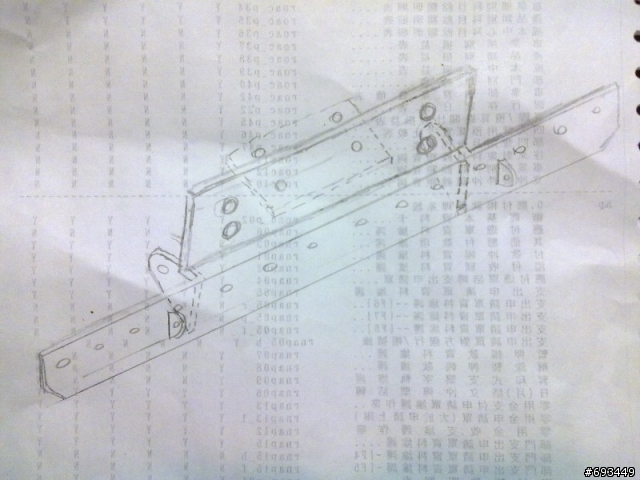

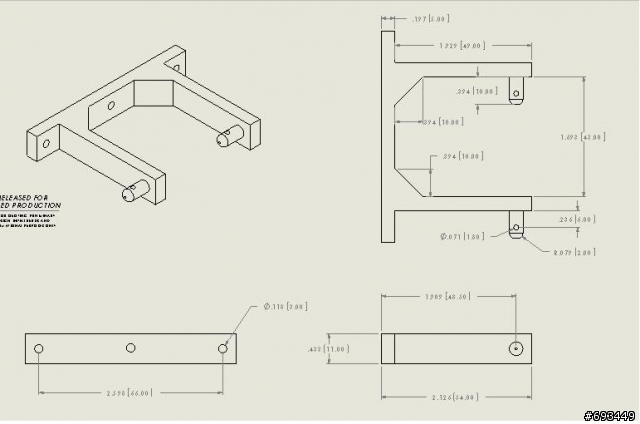

公司軟體為伺服器版本,在家沒法用,在家先用手畫,後車連接保桿的固定架,原車完全不用破壞~!
後面連接處是可快拆設計,玩的髒髒要洗車殼比較好拆~!

後保桿和連接上掀機構處,看的懂的就瞭解了,傷眼別怪我


實際有卡尺量一量可能會有差異,不過先把概念畫下,到時建立3D再作修改會簡單多了

================================================

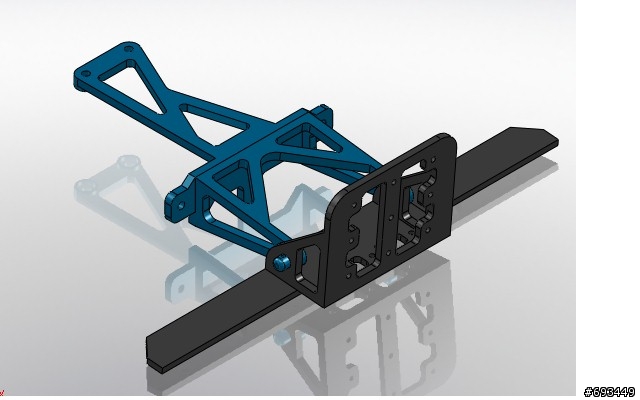

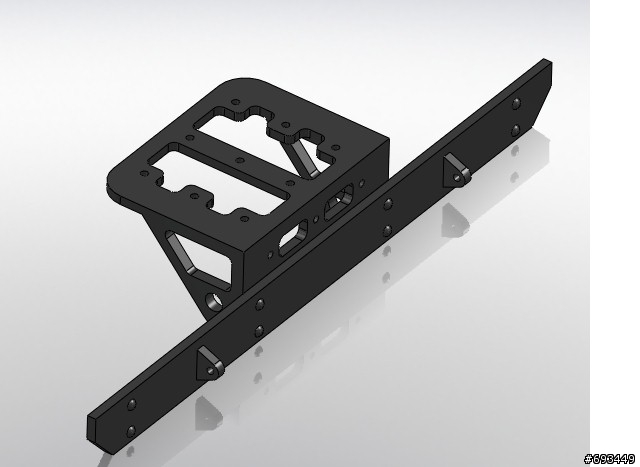

(1/24更新,後架總成3D初步完成~!

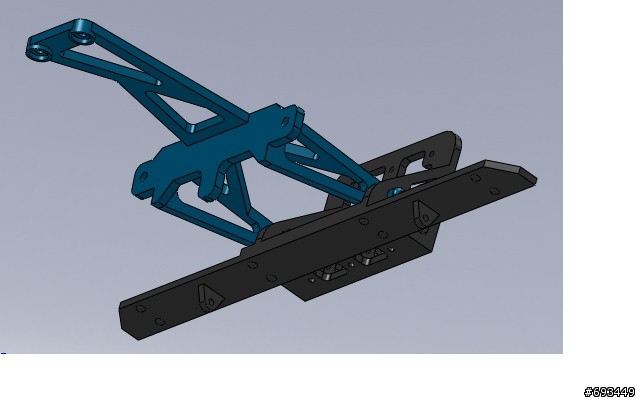

畫一畫再輕量化,大概就是這樣子了

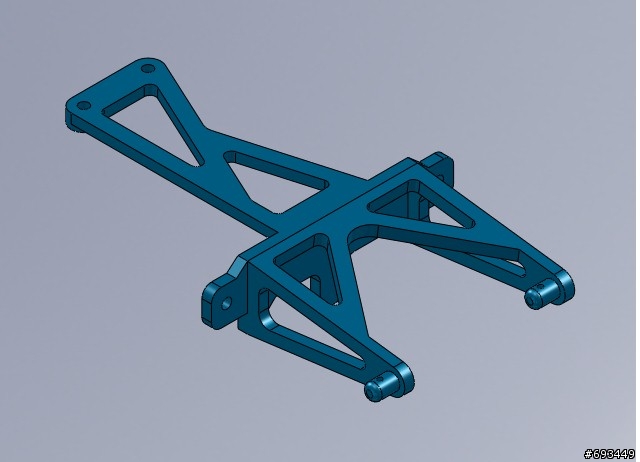

後支架,完全不用修改車身,可以直上~!

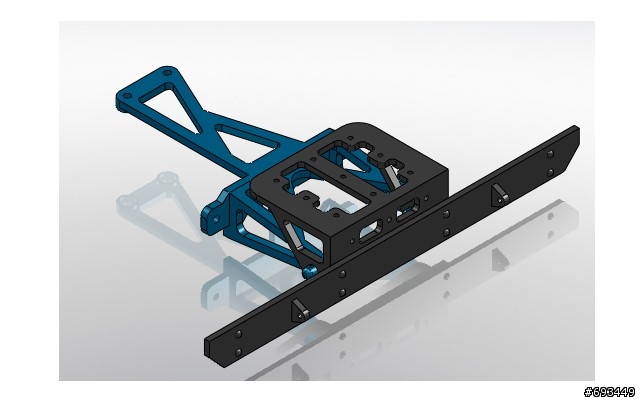

後保桿,還有快拆機構~!

設計上是鎖在後斗上,所以應該會堅固許多


指揮艇,組合


紙車殼可以上掀


另一角度~!


接下來還有漫漫長路,不知道實際作了之後要不要再修改甚麼,加工費也不知道會不會嚇死人

================================================
(2/1更新)輪胎直上,避振硬上~!
牙線盒作的後擋玻璃~!

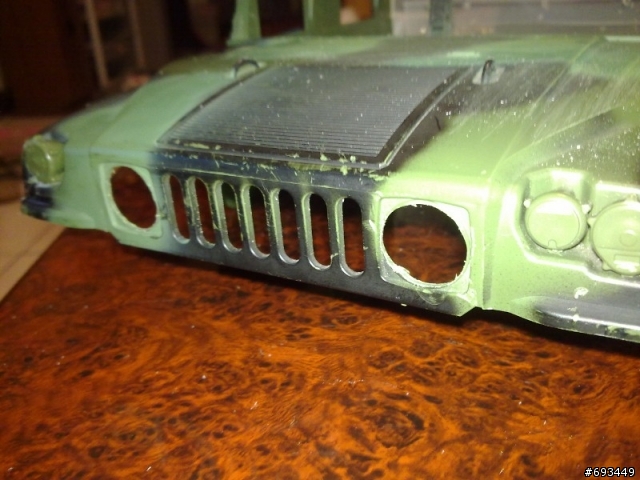

前燈雖然還買不到,忍不住還是挖了~!

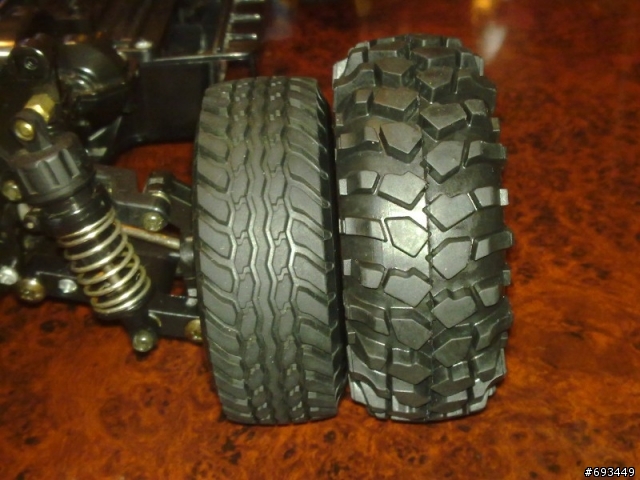

輪胎改前改後對比,不過在柏油路玩的話,我還是會裝原來的胎,太黏了,一定專彎會一直翻

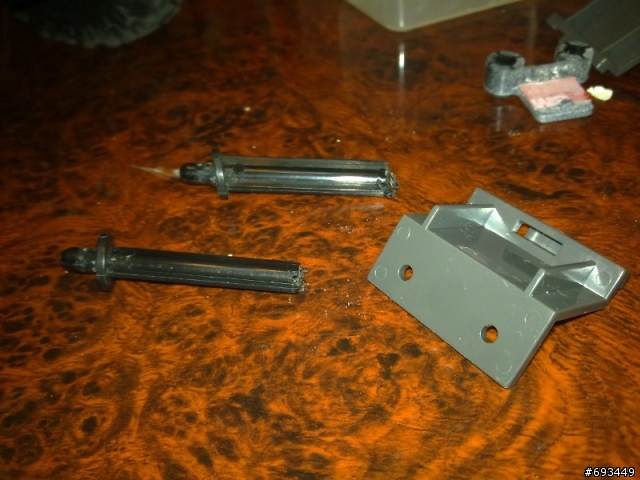

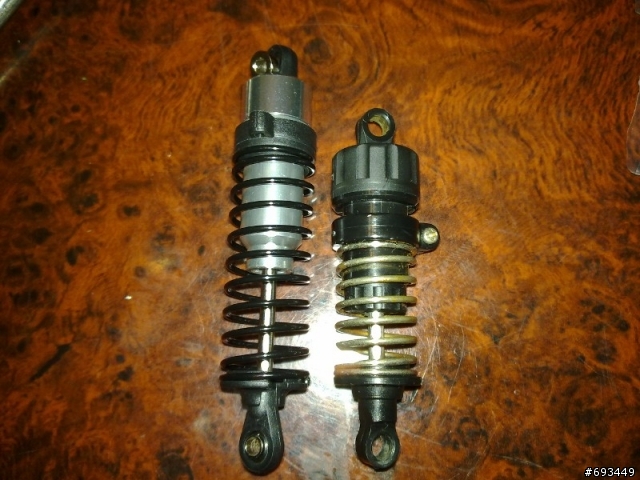

後避改裝品對比~!

車殼後架要支解,比半天,墊一下剛好裝在後支架鎖點~!

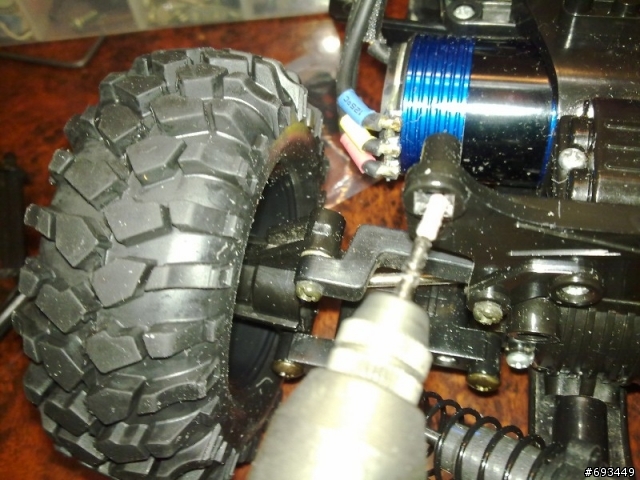

要擴孔~!

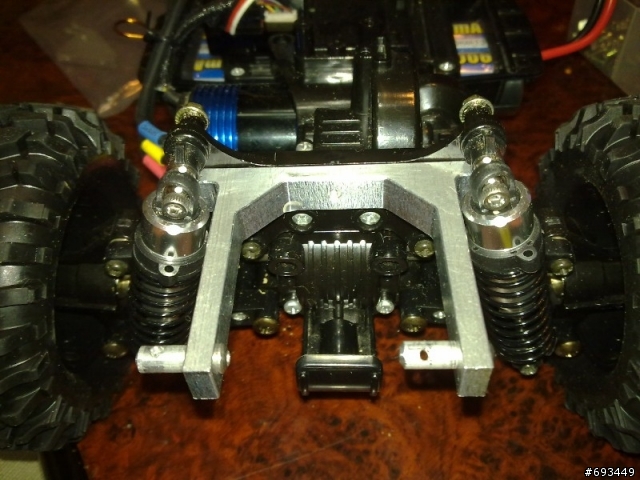

上了一隻先爽一下,上下行程加不少,爽多了~!


放上車殼再爽一下

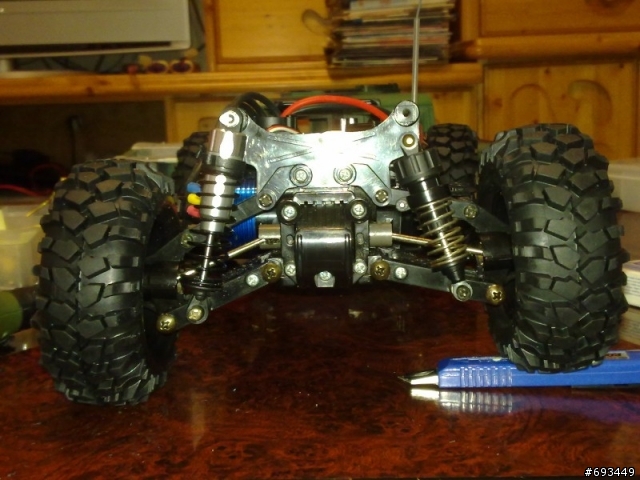

兩隻都上了~!

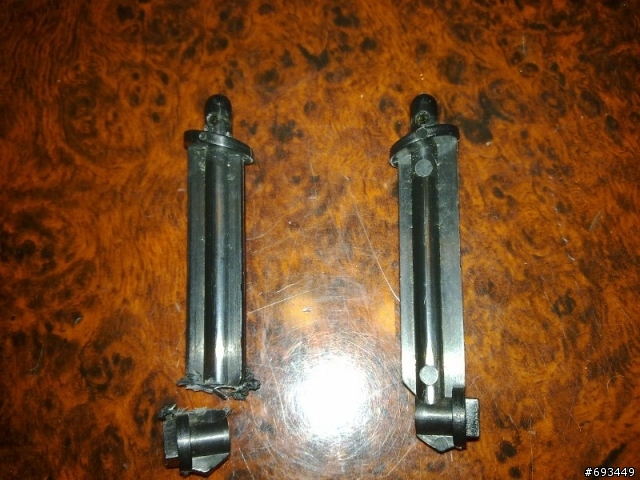

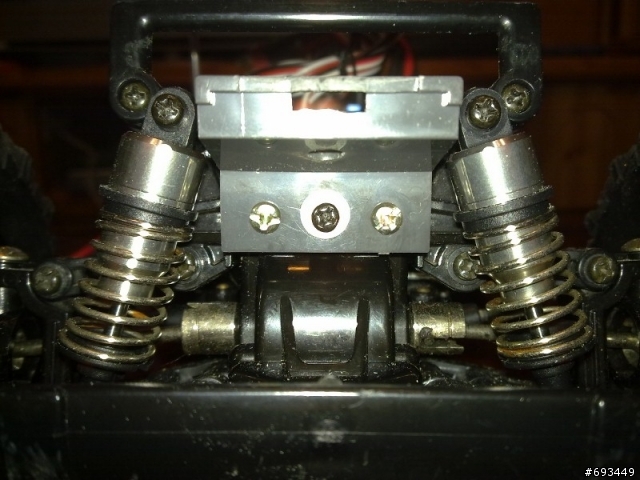

前面也是比半天,受轉向機構限制,避振改了也沒用,所以前避拿去換了5.5mm的改裝品~!
不然前後不一樣的避振器也怪怪~!

亂買的燈殼,磨一磨也硬上了~!

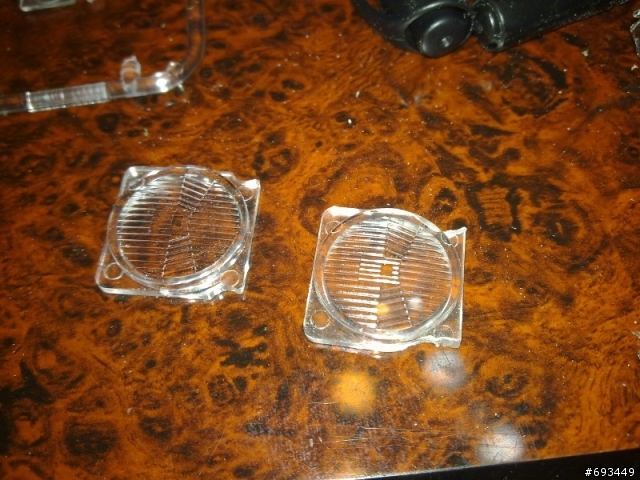

這兩片裝前面好了~!

磨一磨還行,雖然磨的不夠圓,算了,其實我耐性不好,所以不是完美主義者


五金行買的白色噴漆,70塊,就當底漆用吧,不然要甚都買不到,我不喜歡等,亂亂搞當學經驗好了~


====================================================
(2/2)當16年田宮老漆,遇上曬衣架~!

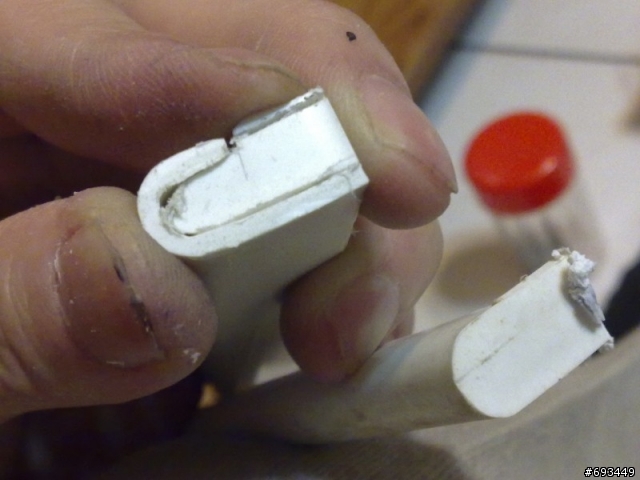

迷錯,真的是曬衣架,不是要打小孩用的,我女兒這樣可愛,怎捨得打


塵封超過16年的漆,沒想到竟然還能用,省不少~!

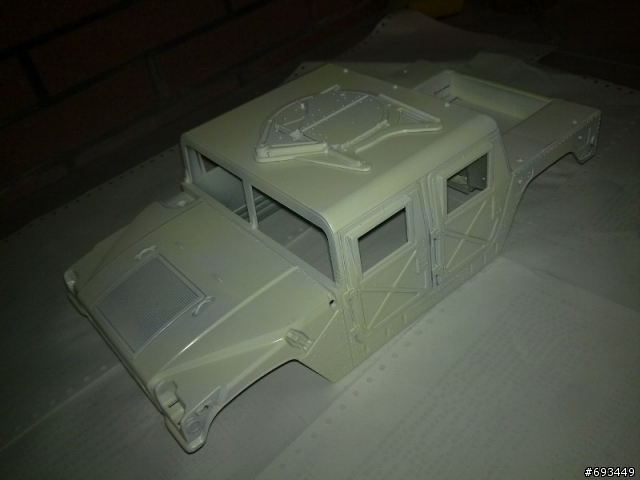

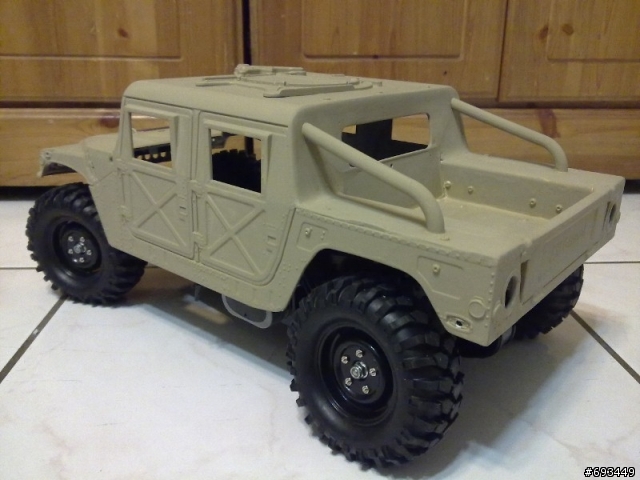

終於~!這幾天又補又磨的,第 一次這樣弄,還真是越弄,越沒信心~!
結果還是...................................~!
出現==============沙漠風爆+曬衣架~!
迷錯.後面那兩隻是曬衣架作的,又省了不少

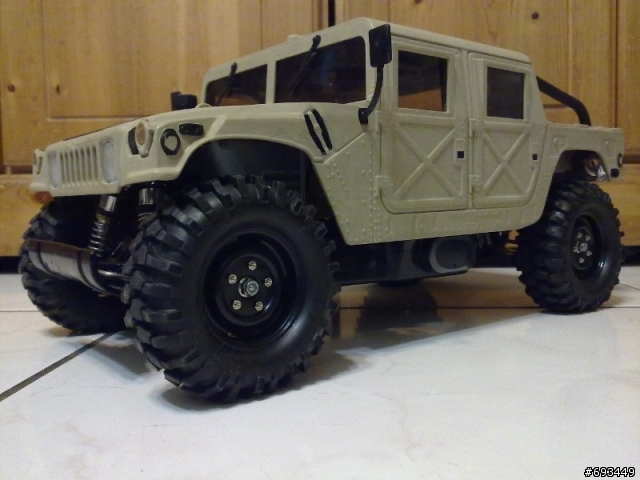

忍不住放在底盤上爽一下,還沒辦法固定

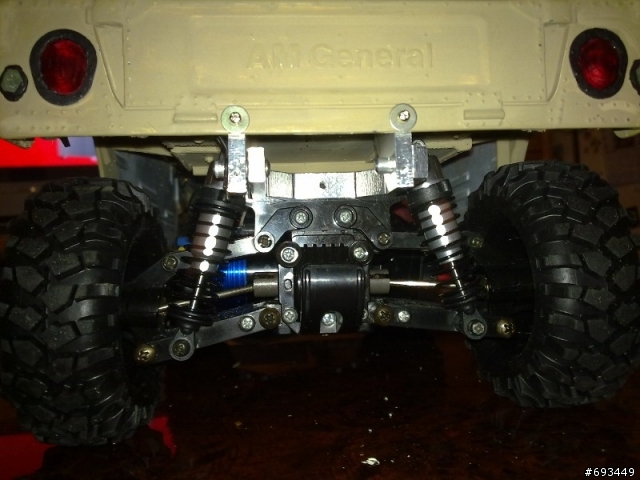

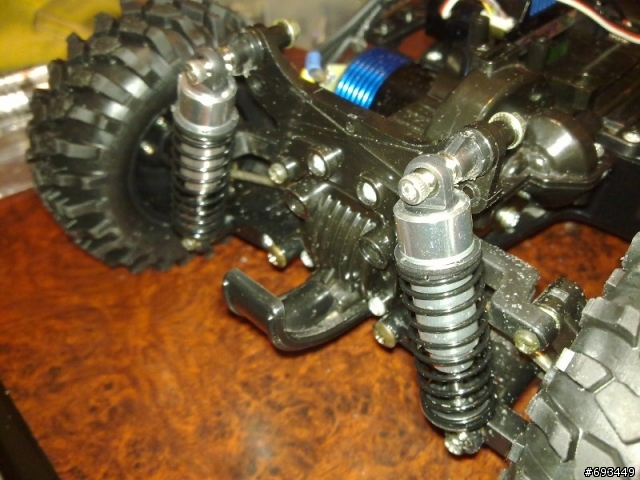

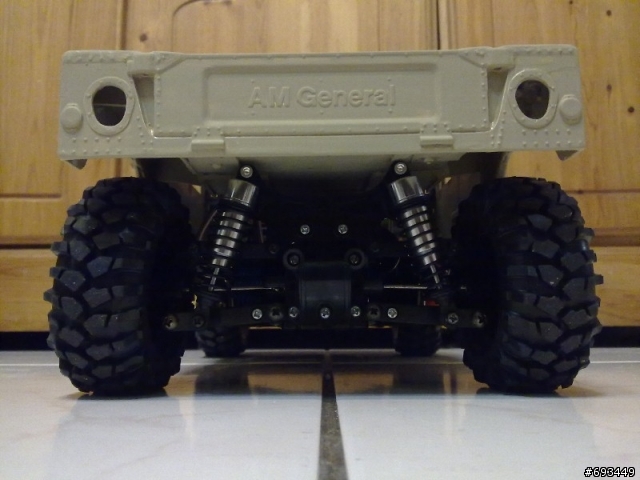

這張可以看的出來,後避我改的覺得很滿意,角度不錯,兼具功能與美觀

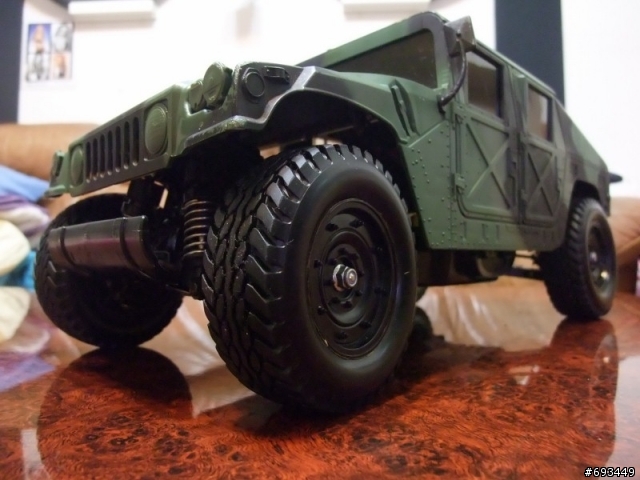

低角度再一張~!

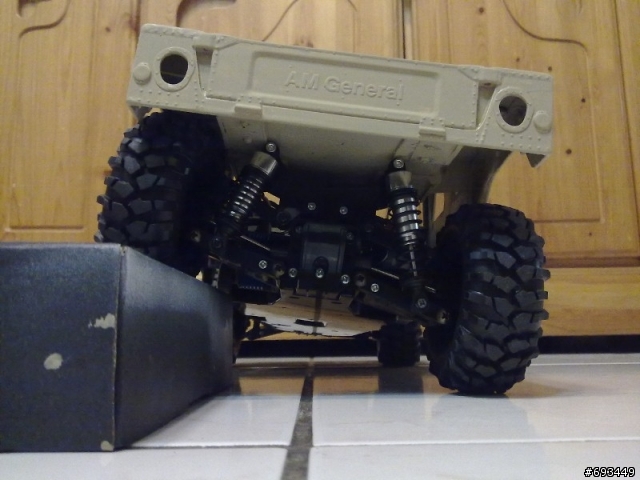

弄個跨越爽一下,行程看的出來很大



這樣也看的出來下行程加了不少,畢竟真車也是這樣,都會有點預壓,這樣越野起來也像真多了

最後就是變種前避,改裝筒身加原廠彈簧,不然會硬到不行,不過金屬筒身看起來還是爽多了 ~

現在就剩,車殼固定,前後保桿,車燈要上~!
還不知道要多久,過年想帶出去玩說~!

就先這樣了,過兩天有進度再PO上來



=================================================
(2/6更新,外觀大致完成)魚眼HID+高流量香菇頭+BOSH雨刷~!
實在是太慘太克難了,到處找不到適合的燈,連燈罩和燈座都要硬上~!
有一圈黑黑的,像不像魚眼大燈~!

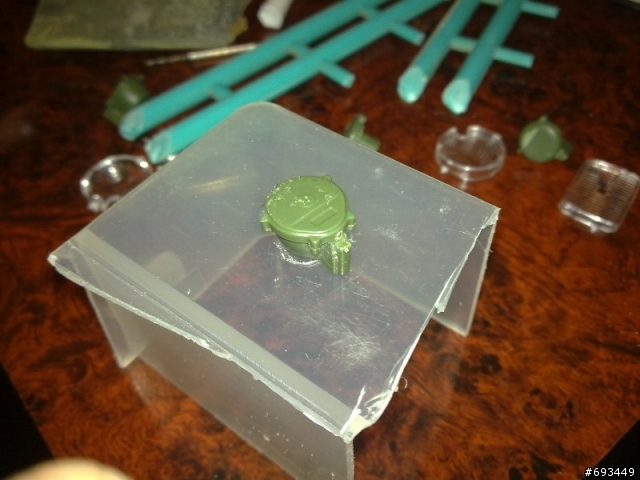

尾燈要用方燈罩硬上~!

前輔助燈上手術台,不然沒辦法裝燈罩~!


要饡成這樣~!

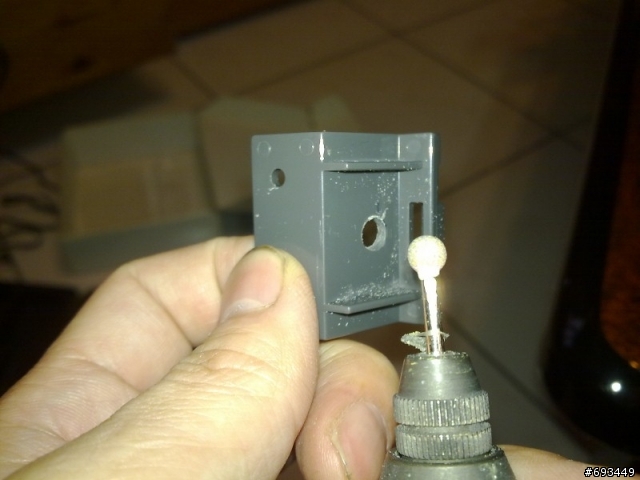

另外買的燈罩要磨成這樣小~!

好醜,還好我不是完美主義者~!

沒雨刷?要改就改最好的,直上BOSH


磨一磨上漆晾乾~!

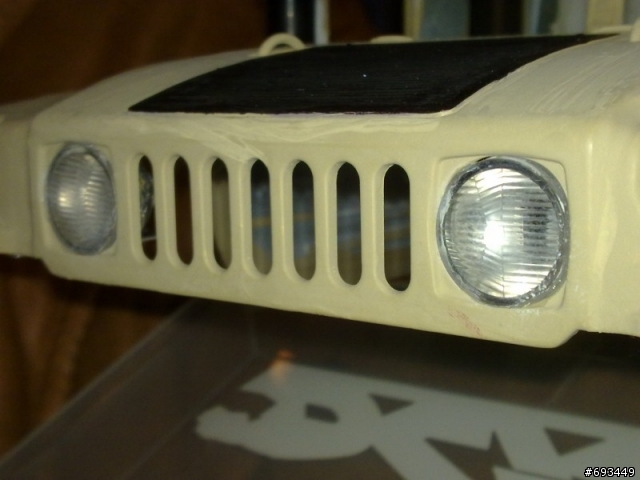

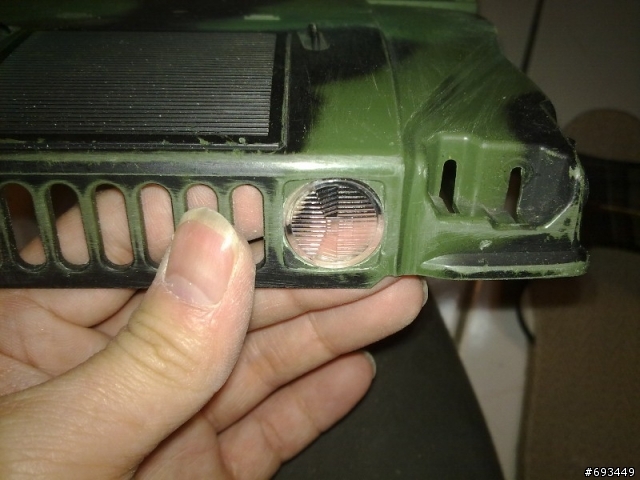

前大燈還算滿意,太大了,真車大燈外面的黑圈畫不了, 沒關係,我的黑圈在燈裡面XD~!

進氣口加高,當然也要改高流量的,高速才會順,眼熟嗎?拆下的避振器改的~!


雨刷上了,螺絲還沒上漆~!

後玻璃也上了,螺絲也還沒上漆~!

終於~!
外觀大概快好了~!
照例==========再放上底盤爽一下~!

這張有閃光燈+低角度~!

右邊照 ~!

左邊加滿意的大燈~!

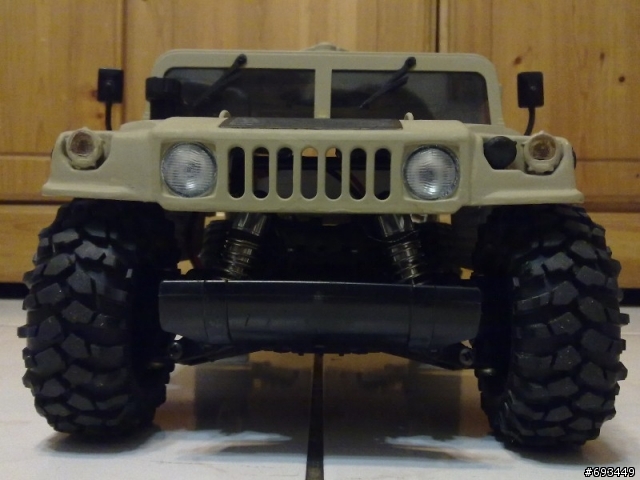

正面~!

左邊~!

可憐的CLK~!

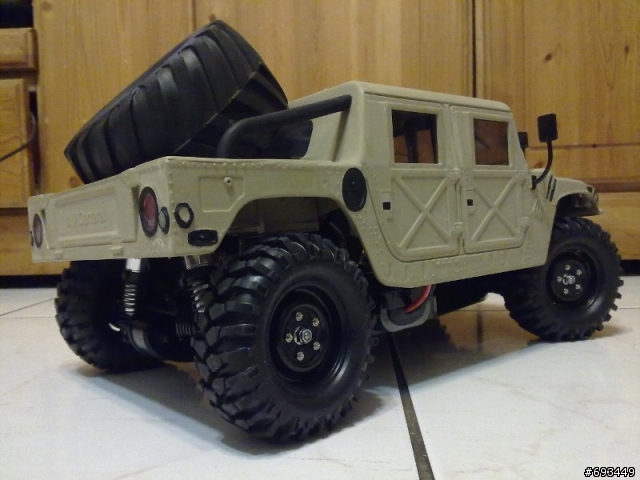

有了後斗,看到很多人都放備胎,我當然不免俗的放一下!~
不過要放就要特別一點,特別大~!XD~

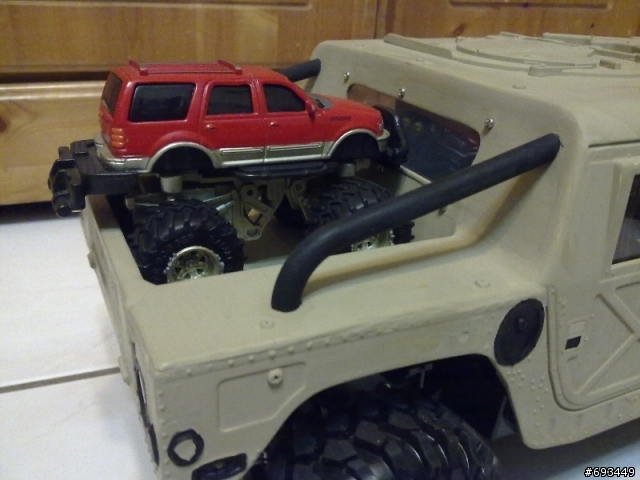

小兄弟也可以一起出去玩~!

當然最流行的NOBODY,也可以到處放給大家看了~!


後支架成本及加工考量,改成這樣了,就看下星期可不可以鎖的上去,有點擔心~!



有進度再PO了~!



=================================================
(2/8更新,沙漠風爆,探照式樣出現~!
為了因應車能在晚上到處跑(買便當及帶小孩去溜溜之類的)上網找大燈的資料,沒想到被國外車友改探照燈式樣毒到Orz~!
於是在等後支架加工完成的空檔,去找找材料,原本燈罩的紅色透明漆放了十幾年,漆起來慘不忍睹 又去萬年買了透明漆,心有點痛,畢竟只為了塗幾個燈,漆完這次一擺,不知道又要被我放幾年~!

其他電裝不便宜?那是可以拆去別台車用的啊~!所以要買好一點的

廢話不多說,就是這個漆,正常一點的補土和五金行找到的手電筒,缺貨,等了一星期才到~!
怎多一隻綠的?我女兒吵著也要一隻來玩~!


不用的置物塑膠櫃,放了十幾年沒用,拆了,下次要作前後保稈還可以用~!

旁邊要補起來,再補土,不然不好看~!

畫線鑽孔~!

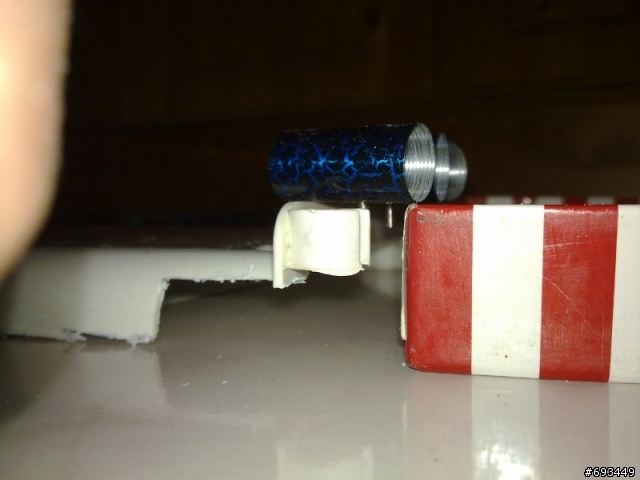

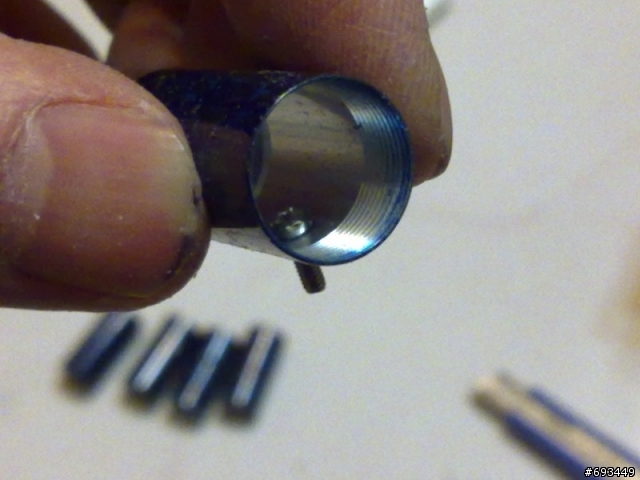

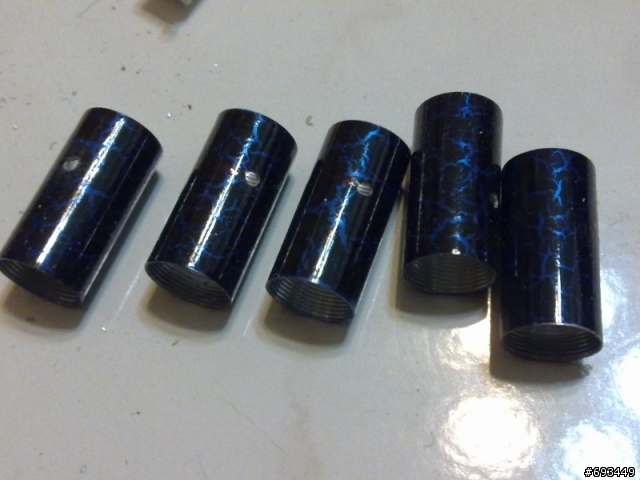

手電筒分屍鑽孔~!

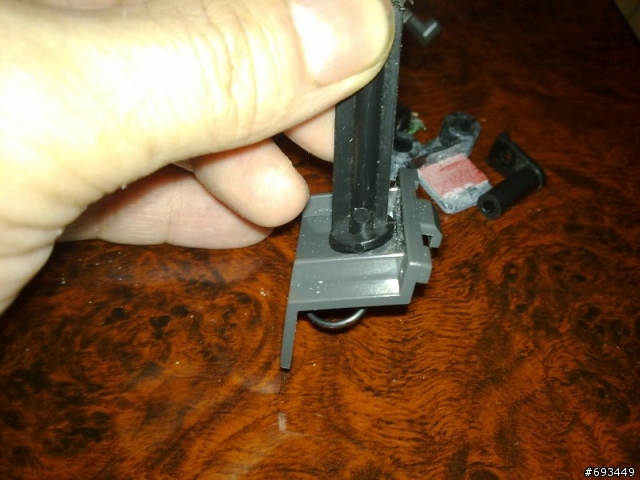

還好有這隻~!是瞎咪??


伸出魔爪,我女兒和老婆也猜半天,猜不到,畢竟這是在她們出現之前我就已經買的東西


抓住螺絲~!

從裡面放進去 ,沒也這隻,我看放個螺絲,就真的會搞死人~!

上膠點一下固定,老婆在陽台曬衣服,我在客聽曬螺絲XD~!
膠點太多,點到筒身螺紋,LED鎖不進去了,無法導電,報廢一隻,五金行也被我掃光了, 只好求我女兒那隻綠色的先借我用~!


龍貓來插花XD,焊槍壞了,去買烙鐵和電線,另外一間五金 行看到肥貓~!
厚,搖控車改好,一定要過來和牠玩玩~!

從後面看才知道有多胖~!

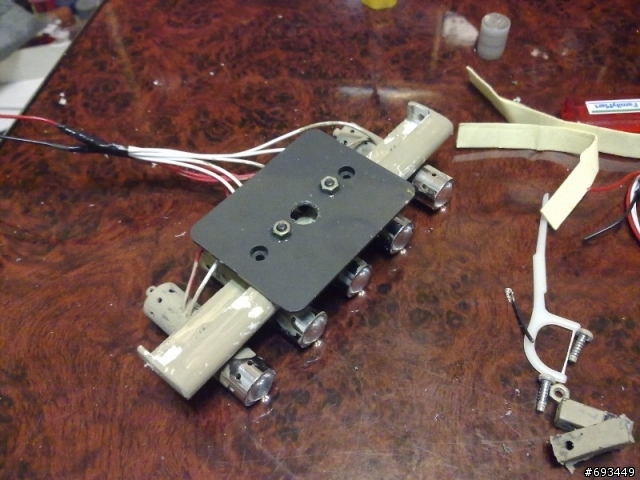

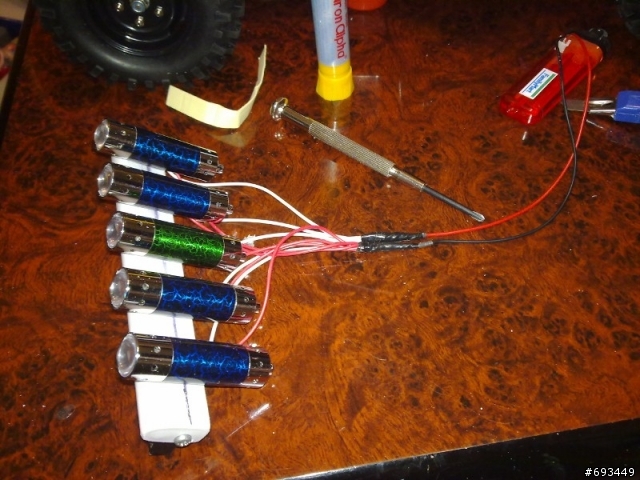

買完繼續努力,雛形是這樣~!

沒有設計圖,邊作邊想~!探照燈很多人作,總要來點不一樣的,搖控器有四動,就來個搖控轉向探照燈吧~!最簡單的方式,不用再用機構拖,直接驅動,不會有虛位,其實因為也沒零件可以亂搞了,不然會堅固一點~!(應該找用五金作機器人的大大友情贊助一些零件才對

上蓋掀開,合一合鑽孔上伺服器~!

裡面是這樣~!

探照燈上底盤,隨便找的塑膠座~!

要在以後好拆裝,外觀,用現有的螺絲及零件,亂搞下 ,邊作邊看電視發呆思考~!
終於.......一個週末六日~!..............~!

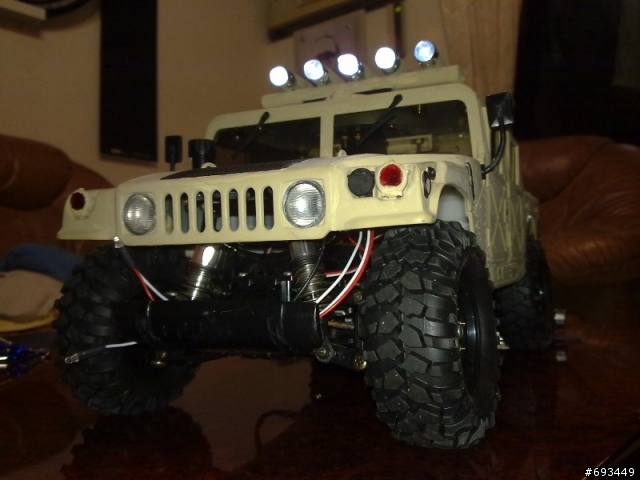

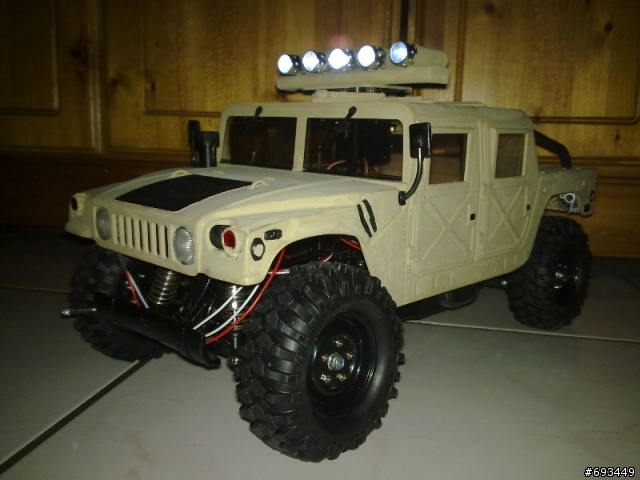

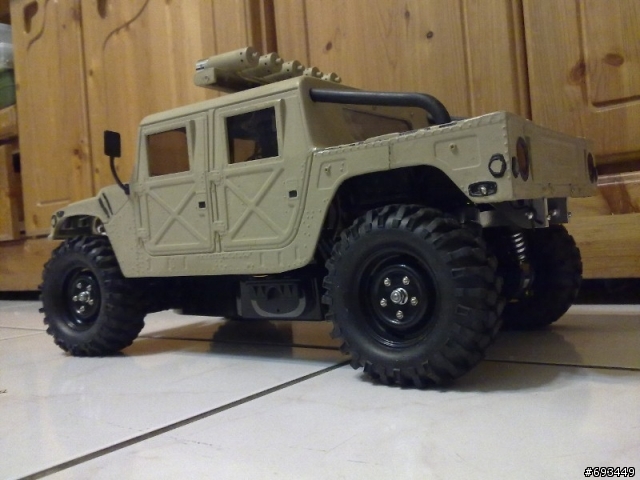

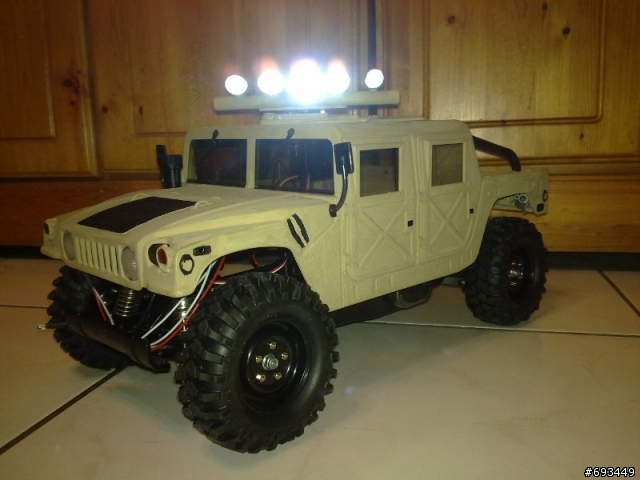

沙漠探照式樣出現,雖然一樣漆還沒完全漆好~!

其它線都還沒接,等上掀機構,輔助燈的漆從外面亂漆,不過看的出來有好很多~!


你在看我嗎?搖控轉向探照燈,刺瞎你~!

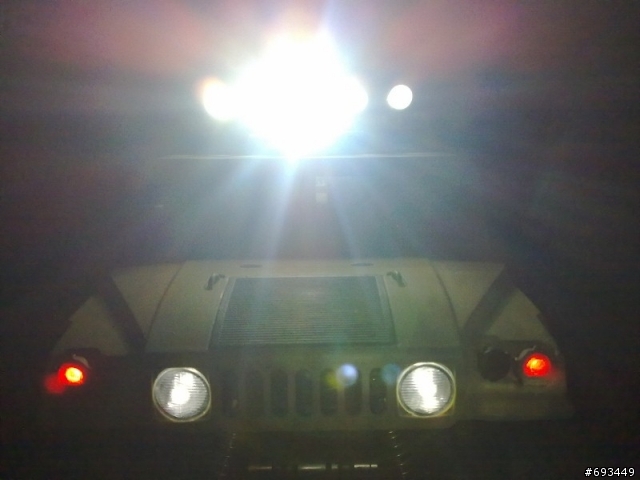

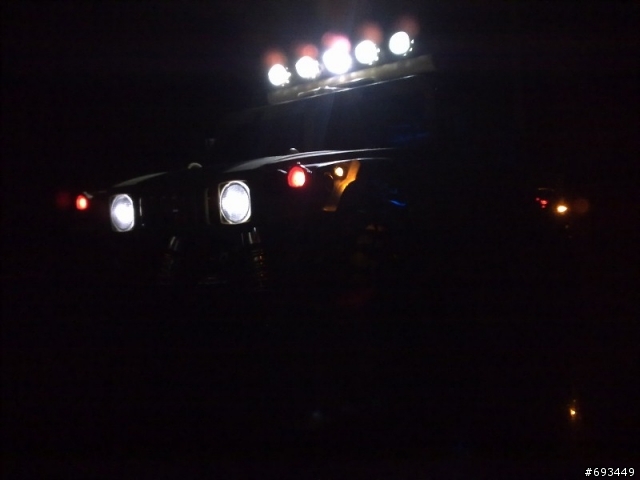

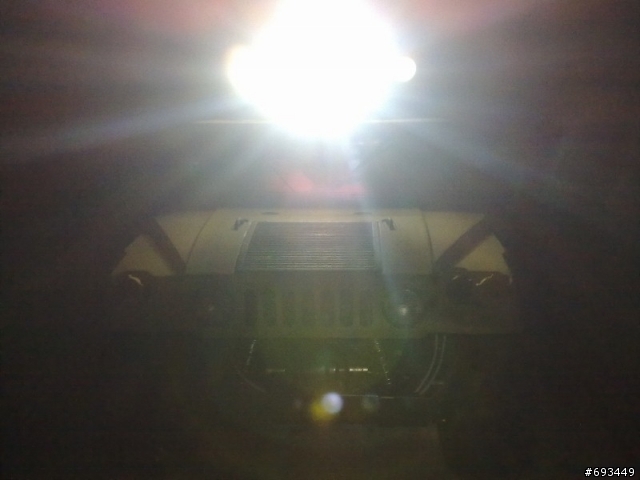

客廳燈關掉,正面這樣照,就知道多刺眼了~!


大約六米的廚牆壁,真是亮,晚上到樓下晃晃,以後都不會無聊了 ~!

關燈照的外關~!

右邊再一張~!

最後,閃光燈不打,這張不怒而威~!

嗯,還剩下,燈具LED要上,前後保桿,上掀機構,過年只剩幾天,該不會過年我就在家搞這個吧~!

待續............



==========================================
(2/9更新)指揮艇,紙盒 ~!
迷錯,終於車殼要組合了~!昨天翹班去方董那邊拿了我畫的零件,方董還說:會不會裝不起來,還是裝起來車殼掀不起來


廢話不多說,一回家,就開包~!

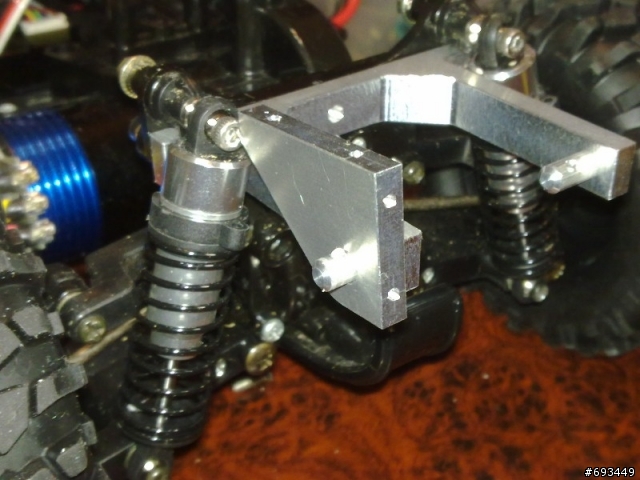

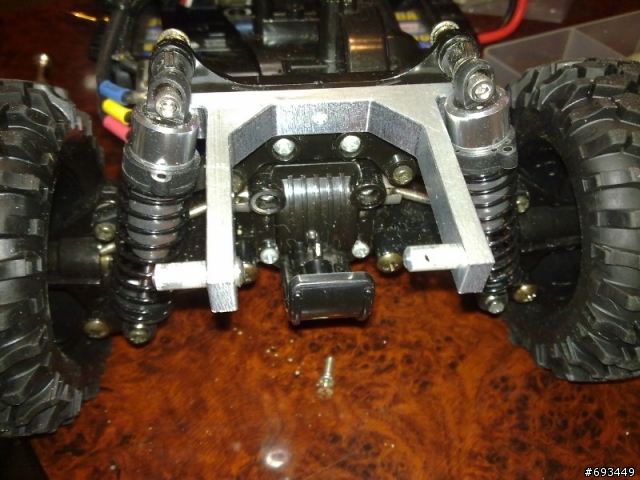

畫的太準,避振器要拆的裝的上~!

現有的螺絲又太長,小問題,本來就要墊墊片,把力量分散~!

後面閃的也很好,為了使車殼穩一點,盡量設計的寬一點~!

接下來,先停工, 趕去參加老婆無聊的尾牙, 又只摸到禮券,現金獎沒摸到

十點到家,再繼續~!
多墊了一個螺母,再加一個墊片,穩多了,不然這最簡單的設計,車殼上掀時,就靠這兩個螺絲撐起來~!

從後面看~!

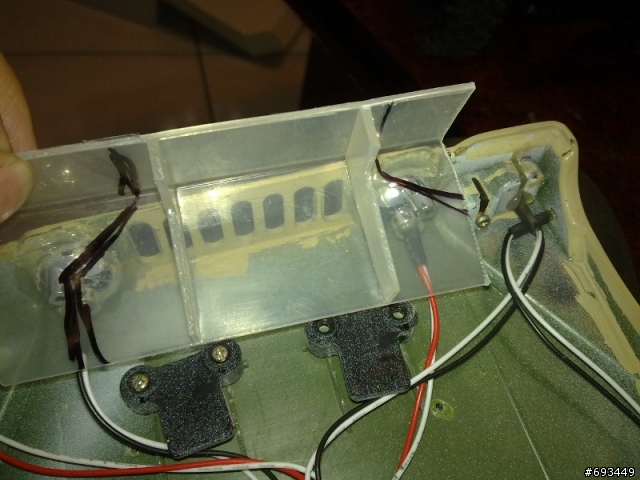

合一下車殼的固定塊~!

這時發生慘劇,2mm鑽頭不見了

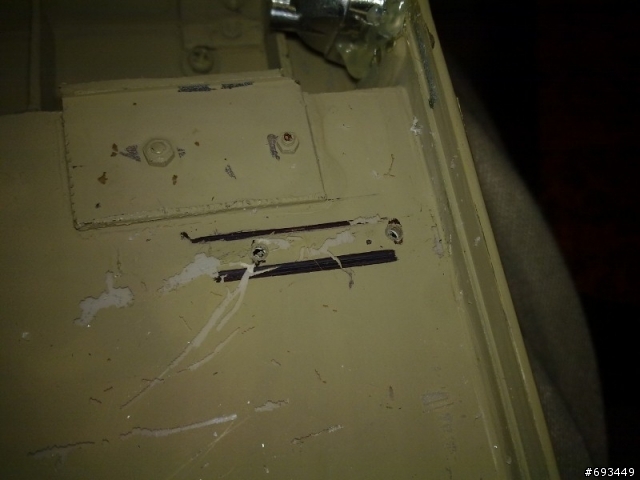

畫好線鑽孔,磨掉漆順便上膠,有點醜,裝好再上漆就好了~!

兩邊鑽孔裝上~!

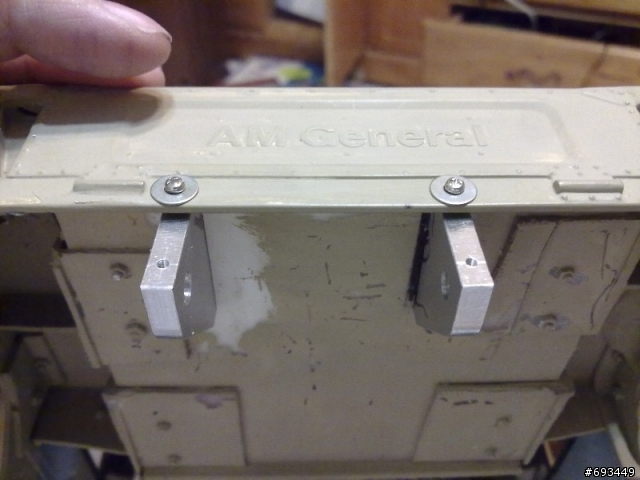

從下面看上去~!

終於~~~~~~~~~~~~~~~~~~~!
關鍵的一刻~!
小時候在看過無敵鐵金鋼之後,就一直夢想,有一天我也沒紙盒一下 ~!
登登登登~登登~登登登登~登登===登登登登~登登, 登~登~登~登~!
紙盒~!好爽~!


從外面看,後面兩個小螺絲孔



再一張好爽,高度,前後位置,都是我想要的~!

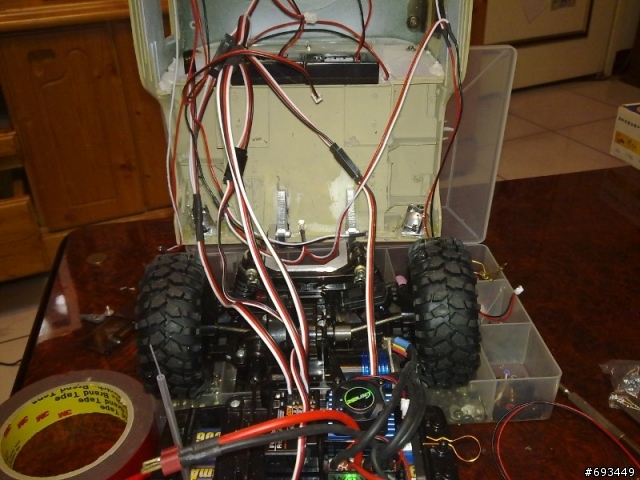

車殼上了,接下來當然是配線了~!

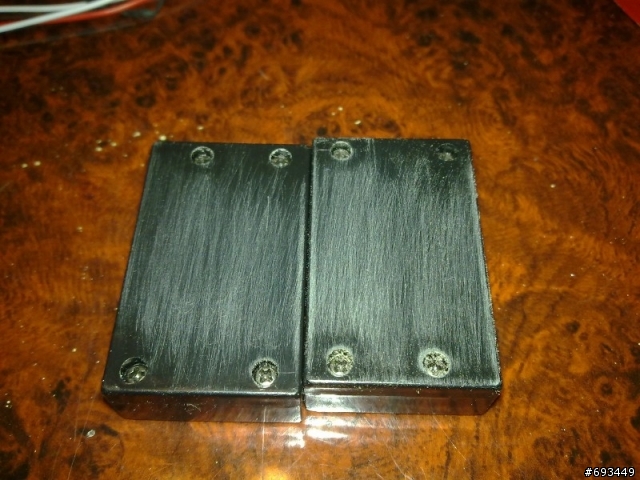

燈號控制盒用到兩個(用量真大

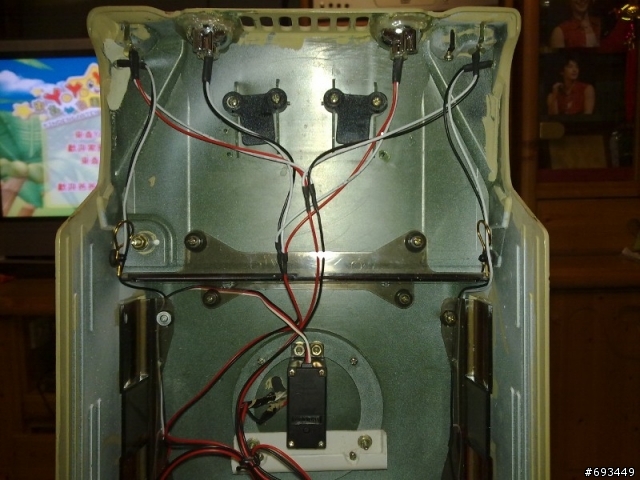

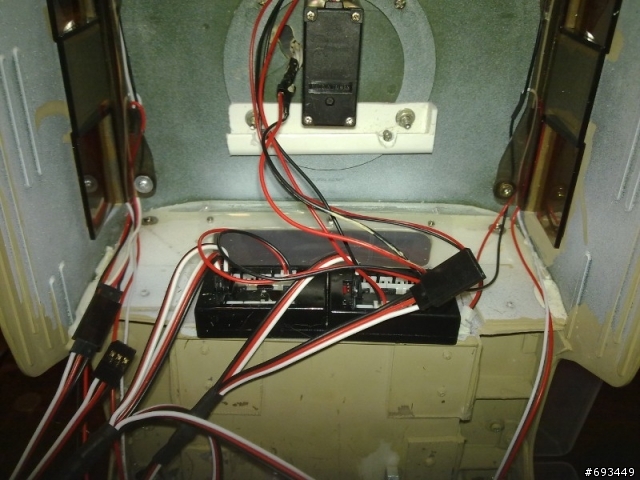

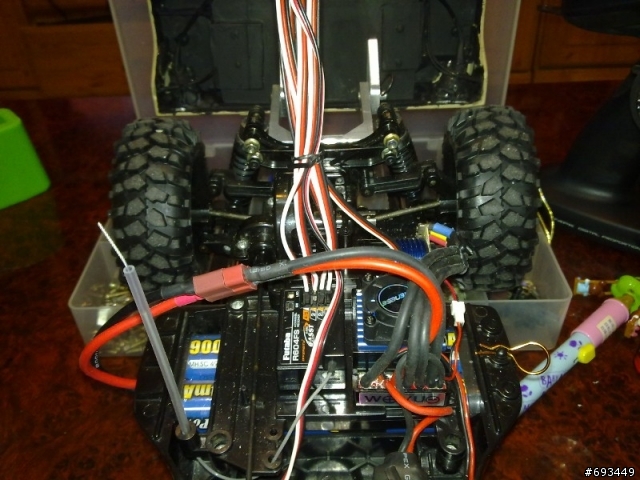

先配一下線還沒固定~!

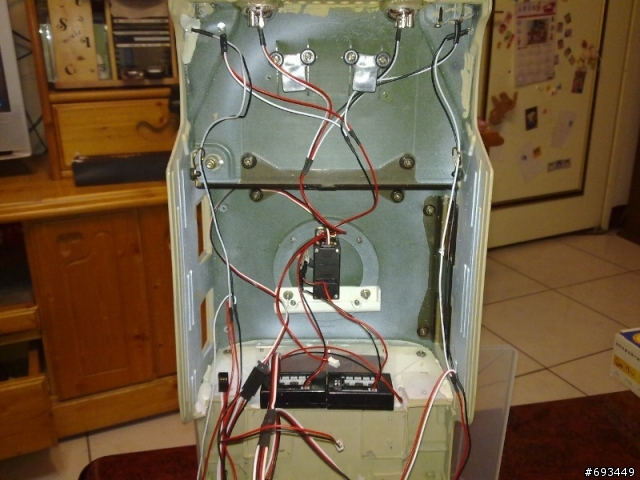

上面~!

下面,線不夠長,接收器要換位置~!

這時候又出現慘劇,左邊加買燈號控制盒,有一個插孔是壞的,燈不亮,剛好是我要的功能~!

明天晚上又要開會,這一拖,我看要到後天才能去模型店問問看能不能換了~!

最候,就大燈,輔助燈,前方向燈黏一黏,收工,一早還要上班~!
收工前,又發生慘劇,新買的田宮小塗筆又不見了,還要去一趟萬年

就先這樣了,有進度再PO~!



===========================================
(2/11)開光儀式,爆裂試車~!
迷錯,後面的上掀機構搞定後,線配一配,大燈終於會亮了


沒辦法,只好俗氣一點,大燈接上勉強可以接受的亮燈方式,就是開電門微亮,高速才全亮,另一組開電門就全亮插孔就先給探照燈用了

廢話太多.................終於

登登登登~~~~~~~~~~~!

方向燈閃燈的樣子~!
有點遺憾,不然大燈全亮時很刺眼,不輸探照燈,實在不想併聯接上探照燈電源,怕控制盒受不了~!

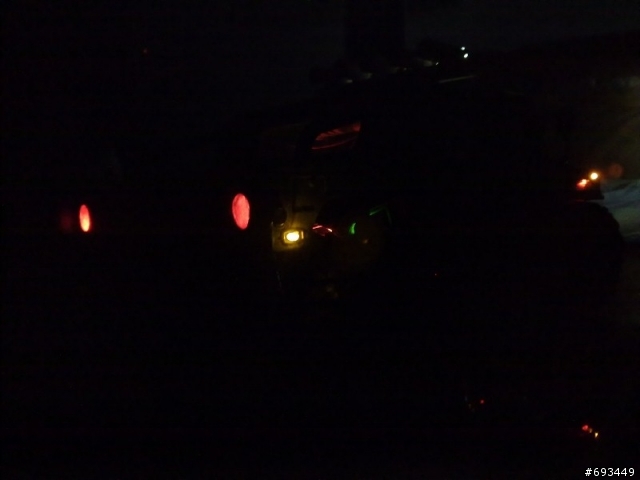

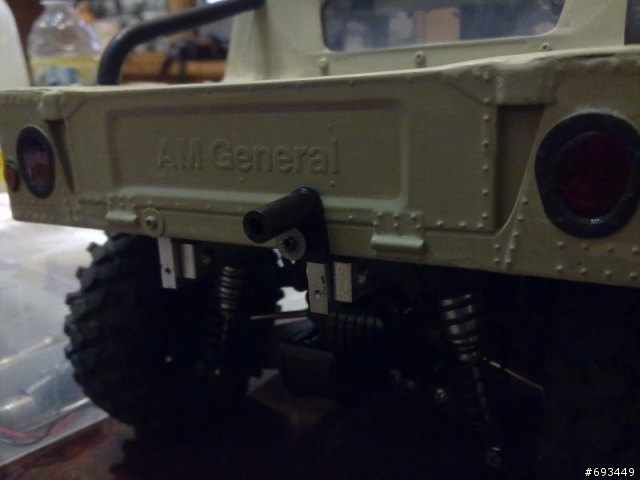

從後面看,尾燈還有煞車燈,煞車時還會更亮~!

前面右邊再一張有方向燈的~!老婆看了說會不會改的太誇張XD~!

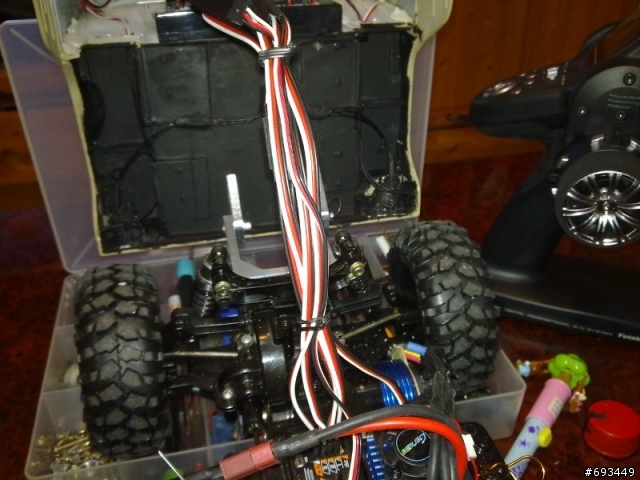

然後是理線~!

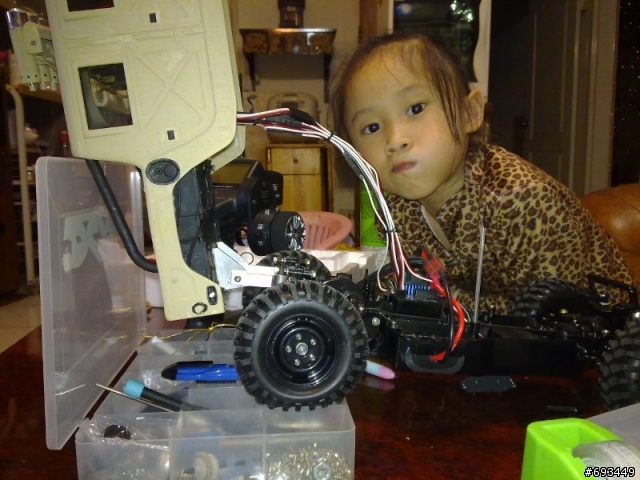

女兒又出現XD~!
上掀後從側面看是這樣,支撐的方法還在想,所以都先用工具箱頂住~!

然後,太興奮,前面都沒機構可固定,就跑去樓下試車~!
車重,重心高,避振加長,跑起來急轉彎晃來晃去超逼真

結果,爆裂試車,試到爆裂

老婆才在問說,這應該要裝保桿保護一下車殼吧~!
一轉眼到樓下就爆了 ~!
後退太猛去撞到牆壁,無刷馬達真不是概的~!

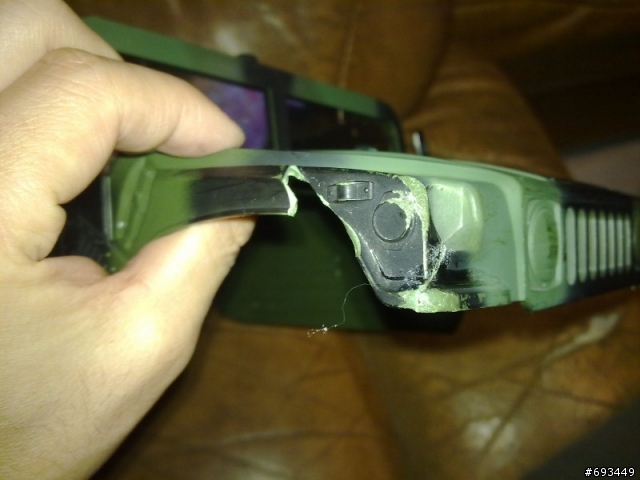

這邊殼太細,左邊摔斷過,現在換右邊撞爆~!

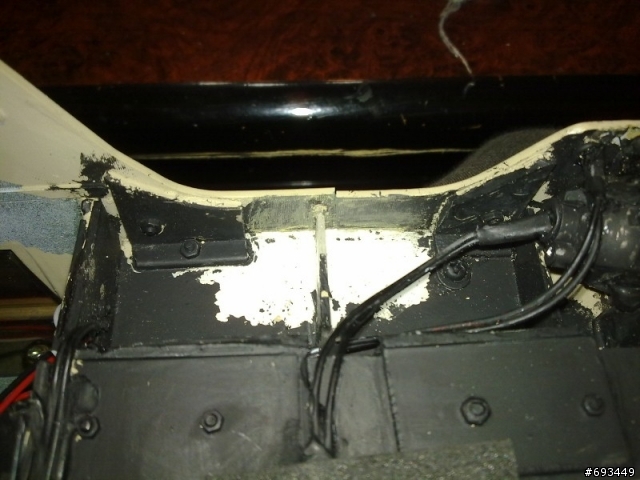

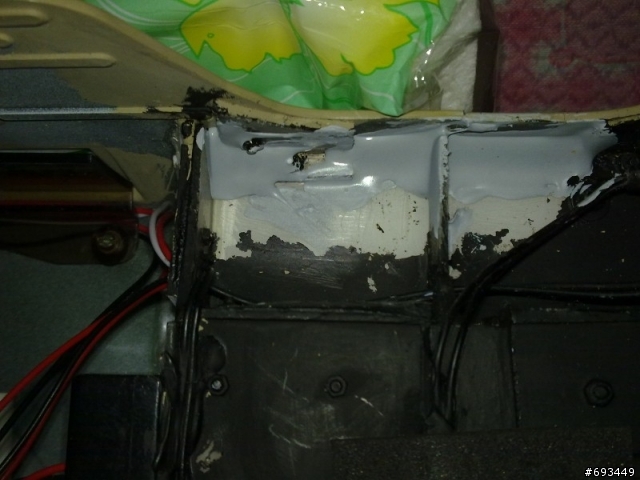

裡面的慘狀~!

小意思,磨一磨,通常我補過的地方很堅固,不會再斷,只疼這樣安慰自己了


點三秒膠後,上田宮補土,乾了應該很堅固,明天再磨外面,上漆,又是一尾活龍~!

有了這個教訓,下次要玩要去沒牆璧的地方~!
還有要先作固定車頭的 機構了,以免再發生慘劇~!

==================================================
(2/16更新)前固定機構,後備胎架完成~!
殼爆裂補好後,NB掛點,就這樣過年下雨,就在家改車

為了輕量化,所以決定用塑膠DIY了~!(其實主要是省錢)

拿出上次作後斗切剩的樣品盒,比一比,畫一畫,這片可以用~!

切一切把原本的車殼固定座拆了比一比,不錯~!


原本的車殼後固定桿,下面被切去墊後璧振了,留下來就是為了這個~!
另一片好像是MINI-Z大腳的展示架~!

鑽孔~!

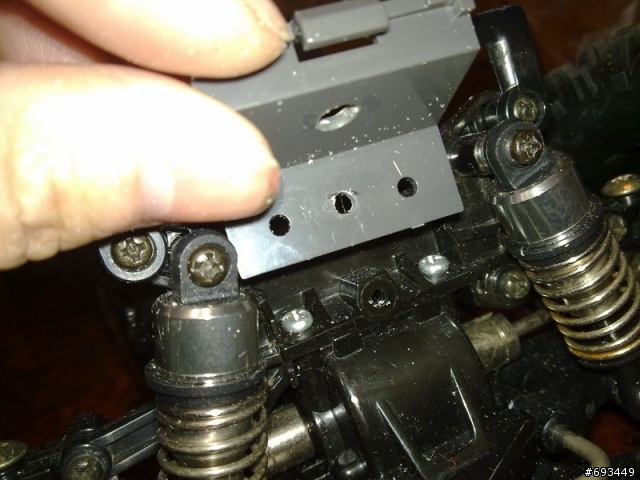

合一下~!

好爽~!

下面中間再鑽孔,才有辦法鎖上~!

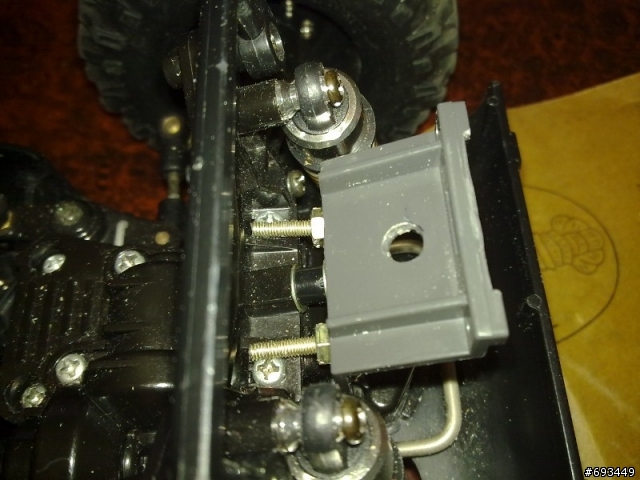

固定桿也鑽孔,鎖在上固定座上~!

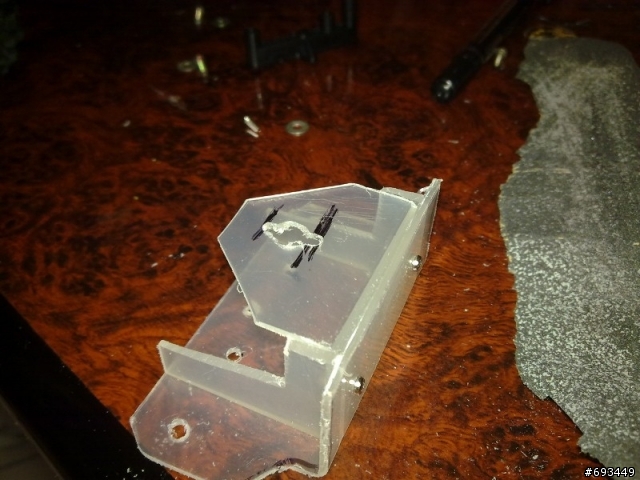

上固定座當然不可能這樣單薄,還要固定補強片~!

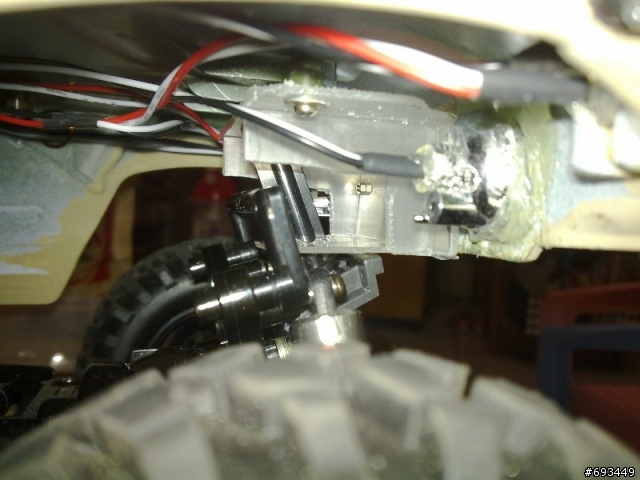

假組,看的出來沒頂到車底盤的橫桿,有得修了~!


真不是三言兩語說完,是斜的定位,所以一邊移一下,另一邊就跑掉也要移.搞好久~!
終於到定位了~!


下座才找到一個地方可以鎖,所以再穿上兩根螺絲定位,免的跑來跑去,但這一鎖,位置又跑掉.上座又修好好久=.="

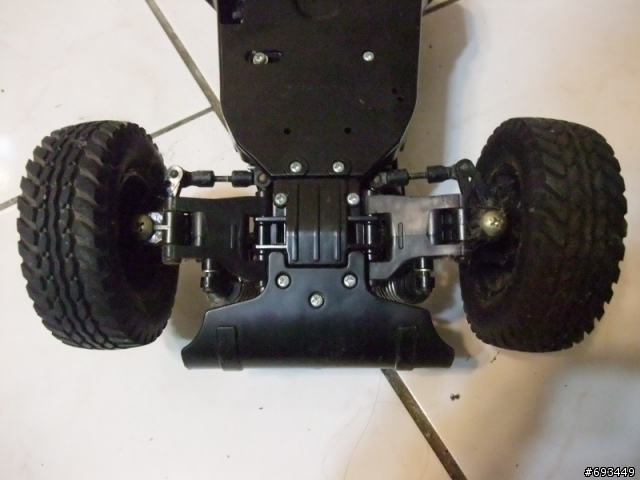

下座固定好看起來是這樣~!

噹噹噹~~~合體~!


接下來當然也是要看一下效果~!高度當然是我要的~!

有加高粗曠的感覺~!能閃過避振時的輪胎上緣,又不能太高會有假假的FU~!

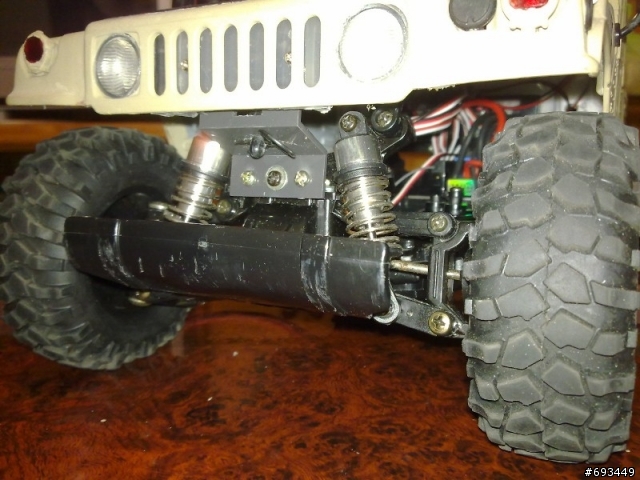

前面看起來是這樣,再上個消光黑就搞定~!

再來是後保桿作好,真是醜,拆了裝備胎好了,防撞效果也會好一點~!
拿出不知那台車的天線座鑽孔鎖上~!搞定~!

照例要爽一下~!

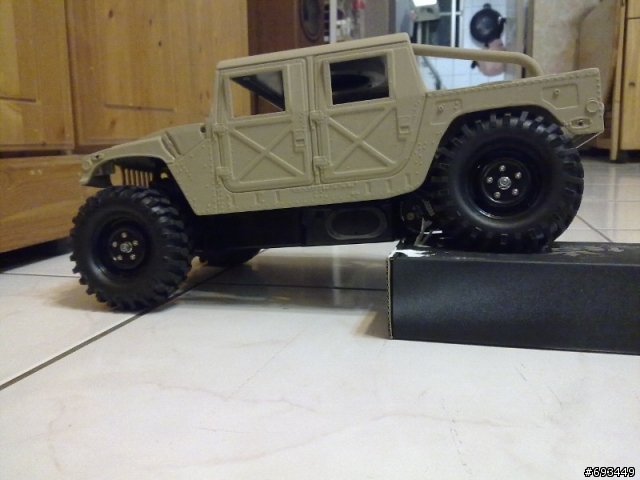

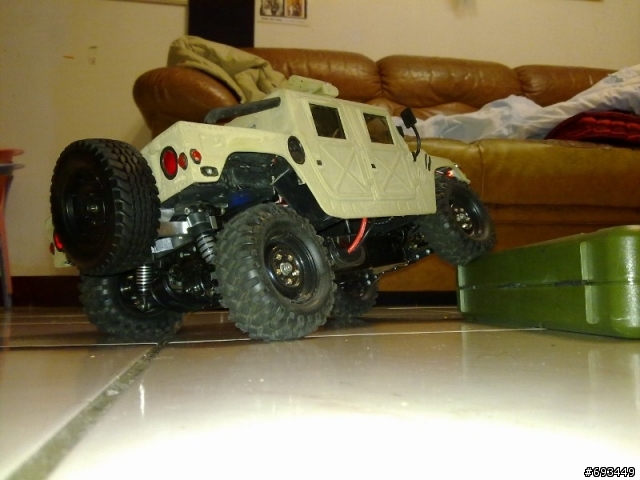

和96mm輪胎差不多高的電鑽箱~可以直接騎上去~!

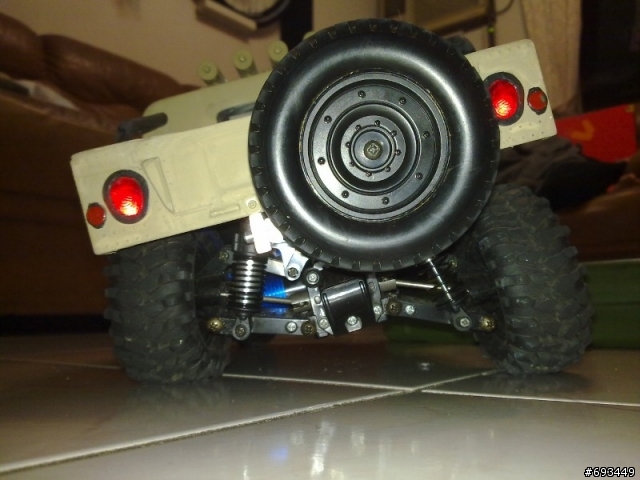

從後面看~!,後輪不離地~!

側一點看~!

特寫~!

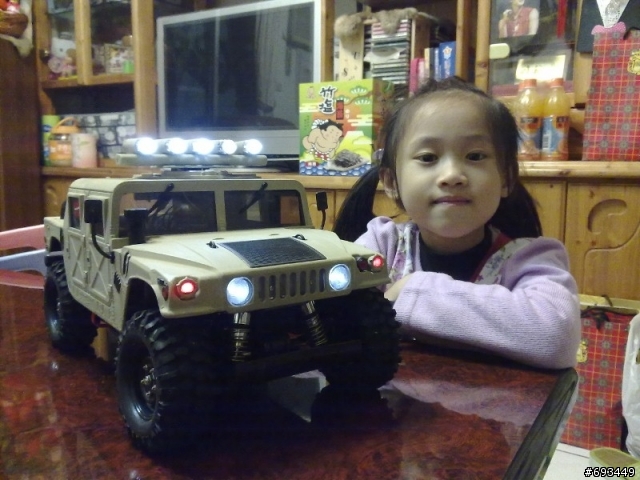

女兒也很滿意~!


接下來要改甚麼?我也一直在思考,前面固定機構怕會被擋住,所以小保桿不作了,改天直接上大保桿好了~!
我女兒幫忙拍的影片,不敢在柏油路玩,會多爾滾,無刷真是暴力

今晚拍的,注意看45秒處,我技術真的太好了~!

試試小跳台,差點撞牆
