集塵箱製作~詢問大家的看法


最近小弟因製作過程中用了大量補土類去修行和補縫

所以產生大量的粉塵加上工作桌在無窗的密閉房間

聽說粉塵吸久了會造成肺部的傷害.....所以為了健康

在網路上搜尋到許多大大自行製作的簡易吸塵器

大概是風扇然後在後方加上可以集塵的物品

但是近日小弟發現這樣做的話會因吸入口距離出風口過短

加上後方集塵物品降低出風口的出風量

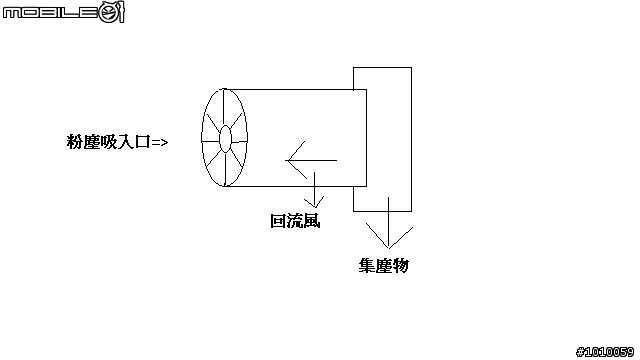

所以會造成逆流風這樣會使吸塵效率降低 (第一張示意圖)

所以想說要自己做一個好一點的集塵箱

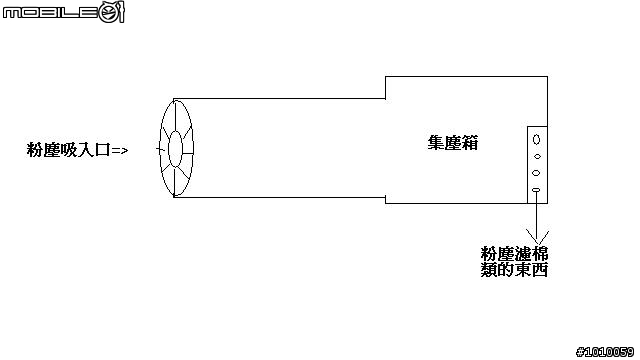

目前想法是(第二張示意圖)

用導風管拉長吸入口到集塵箱的距離避免逆流

並在集塵箱出風口處加上濾粉塵類的物品達到集塵的效果

不知道是否可行所以想請教板上大大可以提供意見

順便請教說集塵好的東西有哪些........

ps.目前小弟都是戴防粉塵口罩作業





2009-12-20 22:54 發佈
idf8123 wrote:
最近小弟因製作過程中...(恕刪)




不知道你要做多大

我自己的想法是做這樣

我不知道可不可以用 也沒看過類似的

以我自己的想法畫畫看

1.入口應該要大一點,這樣流體由大口徑經過小口徑,流速會變快,較易收集粉塵。

2.風扇抽過後的流體應該會產生擾流 ,所以後下方應該開洞連接到大氣。

3.粉塵有重量,所以開口在下方(下方開個孔,這樣可以把上方的箱內的氣流吸引往下),

中間放置一濾布或濾袋,達到集塵。

以上是我自己想的 不知道可不可行 XD


雖然我有一點點靠北 還有一點點機車..不過~我絕對是個好人
idf8123 wrote:
最近小弟因製作過程中...(恕刪)


可以參考卡提諾王國裡rocktang大所製作的集塵箱
http://ck101.com/thread-1506289-1-1.html
很棒的一種方式
另外這邊也有人製作了氣旋式的集塵箱
http://tw.myblog.yahoo.com/foreve_20th/article?mid=2475&prev=2491&next=2469&l=a&fid=13
看看吧

至於前端的排氣部分
我自己提出的方式是像下面這篇所寫的方式
http://ck101.com/thread-1486291-1-1.html
多參考看看吧
Computer Model Life http://blog.xuite.net/bolowang/
bolow wrote:
可以參考卡提諾王國裡...(恕刪)


嗯~感謝大大提供的說明 蠻有幫助的 準備物色材料
氣旋除塵法」 (旋風集塵法)~不用濾網卻可除大於5~10um灰塵的「主要構造為圓錐筒,當氣流由入口處沿切線方向進入圓錐筒旋轉而下,回轉半徑變小在圓錐筒內形成渦流,塵粒會沿壁落下到集塵室,較乾淨氣流至錐部下端會反轉上升由出口排出。」

旋風集塵器原先大多是用在工廠將廢氣除塵粒用,而現在很多高價免耗材吸塵器也是用類似的原理吸塵。
旋風吸塵器為了彌補旋風集塵無法捕捉過小的微粒,通常會在排氣口多加一道HEPA濾網以補抓到0.3μm以上的微粒!


由~水管、排風管、水桶、臉盆、衣筴、魚尾夾、紅色安全警示錐、渦旋抽風機所組成
效果取決於渦旋抽風機的抽風力,在下這顆渦旋抽風機要價2000多,不便宜@@


關於5~10um的灰塵
米就是公尺簡稱m
微米(micrometer)簡稱μm,一微米是百萬分之一公尺。
奈米(nanometer)簡稱nm,一奈米是千分之一微米。
微粒大小、空氣過濾參考圖表!


k.k2001 wrote:
「氣旋除塵法」 (...(恕刪)

想請教一下這款鼓風機 音量會不會太吵?

idf8123 wrote:
最近小弟因製作過程...(恕刪)
自製集塵效果非常有限記得不要把管線再拉太長。
