翹屁股的CB100(1/28 更新 5.2g主馬達+2.9g尾馬達 測試)

就在幾個星期前不小心爬到遙控模型板爬著爬著一不小心就被yada的CB100開箱文大毒到
入手後練了幾個星期.CB100也親吻地球無數次.終於旋停練好了..


一直以來在操練尾旋時發現機體會偏右傾斜.以為是損壞的尾管在作怪
幾天前入手不秀鋼管來改尾管(原炭籤尾管已裂).手感更原廠尾管差不多.但是機體還是傾斜

在其出問題並得到yada大的指點後.就想反正這個尾管DIY的不滿意.就直接給他土砲改法

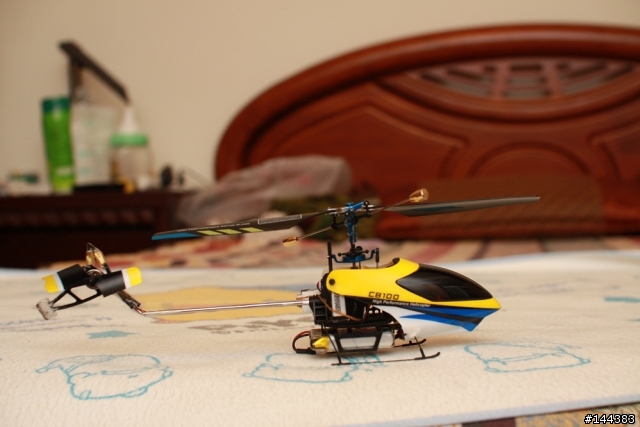

翹屁股的CB100(1/28 更新  5.2g主馬達+2.9g尾馬達 測試)

試飛調整時發現會左漂很嚴重.但是調整好會很穩.不會亂漂
以前直管尾管調的再好也是會稍微左右亂漂(練4面旋停無所謂.正好可以練功.練反應)
但是尾管翹上去後.整個感覺就有差.感覺可以更精準更好控制.
不過土砲就是土砲.多一軸變化不好調整.且折彎處折的太深結構脆弱且金屬疲勞容易累積.
終於在飛到第6顆電池時在做繞圈測試時.一個失控撞斷尾管.好超控的CB100也到此為止.

換上12.5cm尾管後.熟悉的飄飄感覺又回來了.

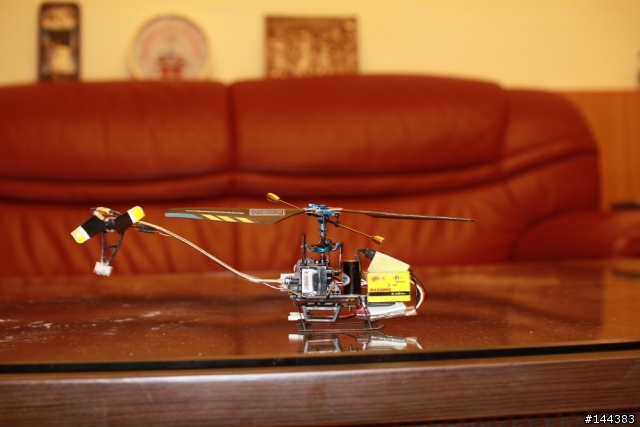

再努力一天後終於做出堪用的尾管.
讓CB100的屁股可翹更高.也更好調機.
翹屁股的CB100(1/28 更新  5.2g主馬達+2.9g尾馬達 測試)

隨便調一調都可以放手旋停10秒以上.不會有危險
以前直管尾管放手後都會一直繞圈圈可以放個5秒左右(或許是我調機功力差.別人或許會更好)
由於手邊堪用的小DC都借出
只有先用手機拍攝.畫質極度不佳.且只有自己一個人攝影及控制
或可提供參考.待小DC回家後再行重拍

--------------------------------11月26日更新--------------------------------------

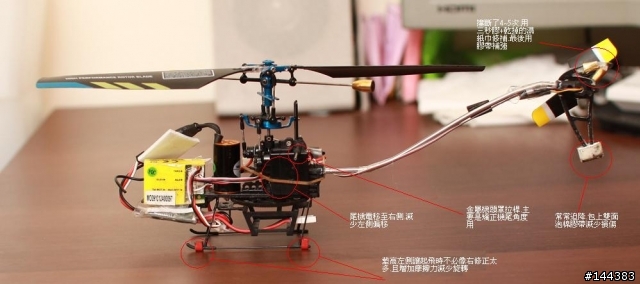

改變配置後又重新調整.讓尾變電放到右邊.讓傾斜盤不會太左傾
這樣看起來好多了
翹屁股的CB100(1/28 更新  5.2g主馬達+2.9g尾馬達 測試)




翹屁股的CB100


仿SOLO PRO的廣告



-------------(1月28日更新)-----------------


2009-11-21 23:49 發佈
真是厲害,但是主翼不會打到尾管嗎?
http://blog.yam.com/yada_yblog_____ http://www.flickr.com/photos/yada
yada wrote:
真是厲害,但是主翼不會打到尾管嗎?...(恕刪)


裝的時候有預留前後挪移空間.
確認後再切管.用手搬後極限會差一點點
但是主旋翼前後行程打不到

缺點是充飽的電池啟動時要注意讓尾翼先轉.不然摩差力太小
自轉的很嚴重

你有機會也改改看.手感漫奇特的.
不知道尾翼偏離原軸線
轉彎時會有何副作用?
很酷喔.....
把尾馬達的軸線移到跟主翼平行的位置.
不過, 這樣改應該會有點脆弱, 大大有沒有想過.
用兩截不鏽鋼管, 再用套筒的方式接起來呢....
Sea_Hawk wrote:
很酷喔.....把尾...(恕刪)


我覺得比較好的辦法是用不鏽鋼管+電木來作比較適合,
但是這樣在右旋的時候,因為力矩的關係,應該會產生左傾的力道....這個太複雜了,我也不太懂。

真實的飛機也不是每台尾軸跟主翼軸都在同一個平面上,
例如UH-1在同一個平面上,
Bell 222(飛狼)不再同一個平面上.
http://blog.yam.com/yada_yblog_____ http://www.flickr.com/photos/yada
因為小弟是工科出身.力學稍有涉獵
用個簡單的馬達出力及位置 力量分析圖來解釋(還有其他很多力與力臂的影響未列入)


在俯視圖中達到力平痕
主懸翼順時鐘旋轉升空.導致有逆時鐘的反作用力產生(若沒有力量抗衡會導致機體旋轉)
所以有尾懸翼做輸出抗衡反作用力

在後視圖中未達到力平衡
尾懸翼出力與主懸翼有高低差.造成力臂產生
有力與力臂造成機體以主翼頭為中心被推往左方 右傾斜


機體向右傾斜會影響尾懸翼出力方向
讓原本向右出力的變成右下出力.造成機尾上台.飛機往前漂
機尾出力越大.漂的越嚴重
就算懸停時用微調調到平衡.出力改變就又會造成前後漂

所以架構先天就不穩(練懸停不錯可以考驗反應)

至於現在直昇機設計有尾懸翼中心幾乎再主翼平面上.也有根本不再平面上
現實機體大.可以加一些控制補償設備.讓影響消失.
真實的直昇機甚至可以用GPS數據控制3軸放手定點懸停.而不受到風力.重心變化影響
那小小的偏航.出力不均.影響不會大
其實可以參考看看AH-1 AH-64等等
但是小電直.電裝只能說兩光.只有提供飛行的功能.剩下的補償都要手動.影響當然比較明顯

至於為何用 不鏽鋼細鋼管坳只是考量到重量.越重飛的越吃力.飛的時間越短

哈哈自己推一下
小DC回來了順便更新一下 模糊的紀錄
改變配置後又重新調整.讓尾變電放到右邊.讓傾斜盤不會太左傾
這樣看起來好多了

hfb大大



這樣也可以

要是我有你的功力

我會去買UHIH外殼==套進去==弄個像真機來玩

你==真的好神

幫我叫媽咪進來 wrote:

要是我有你的功力

我會去買UHIH外殼==套進去==弄個像真機來玩
...(恕刪)


這樣改法我是覺得更穩定些
比較不會亂漂
有再考慮用紙模或是直接入手4#3Q玩玩
先等8字練的差不多後.再把損傷零件換換(整組都摔的差不多了.修到能飛而已)

不然現階段練動作
摔的漫嚴重的.換了也是白換

穿上外殼摔會更痛.更難修
