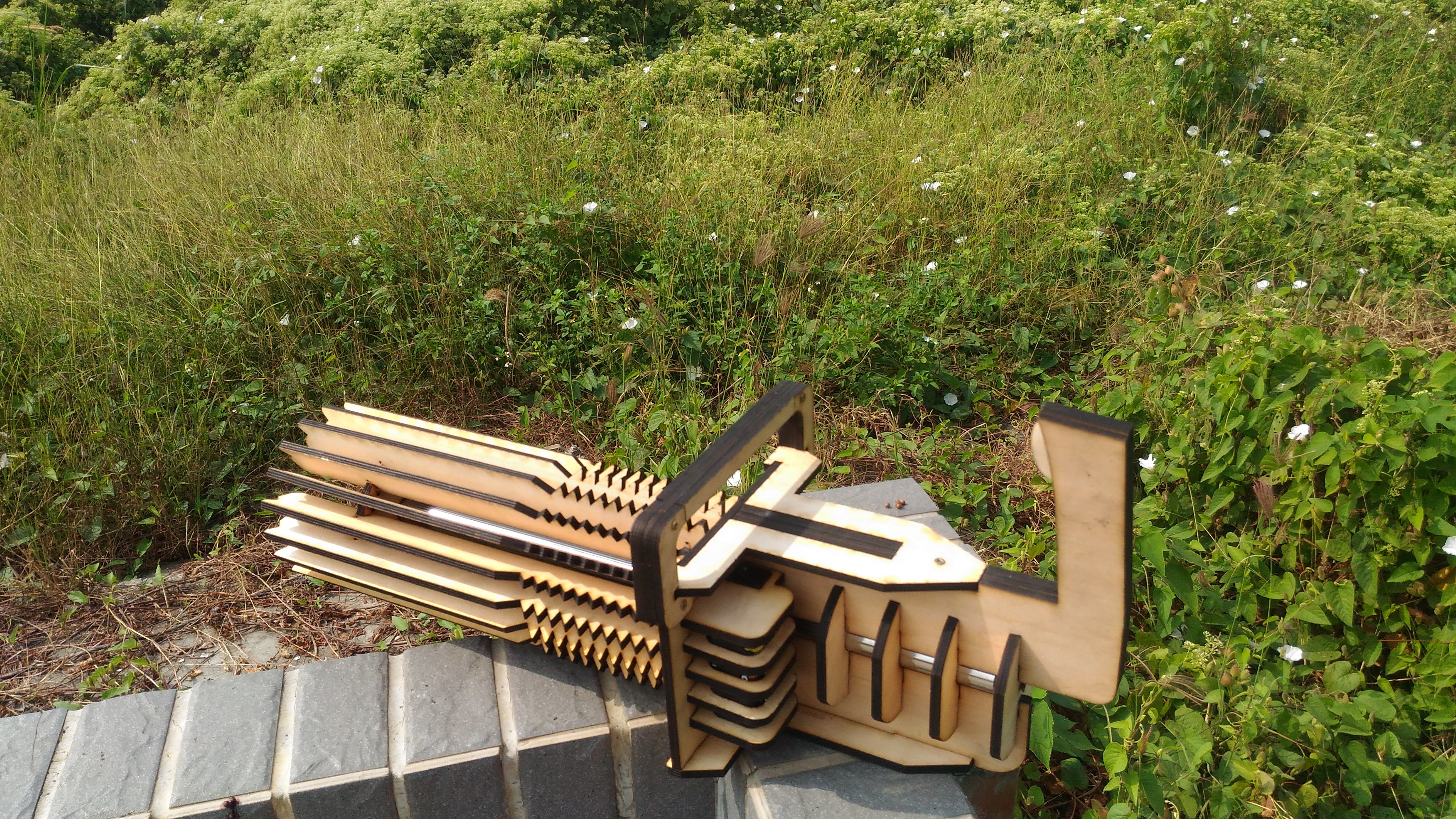

製作的主要材料由厚紙板改為椴木板，厚度更增、結構更結實，且主要採用榫接與螺絲固定的方式，強度更為可靠。
製作過程

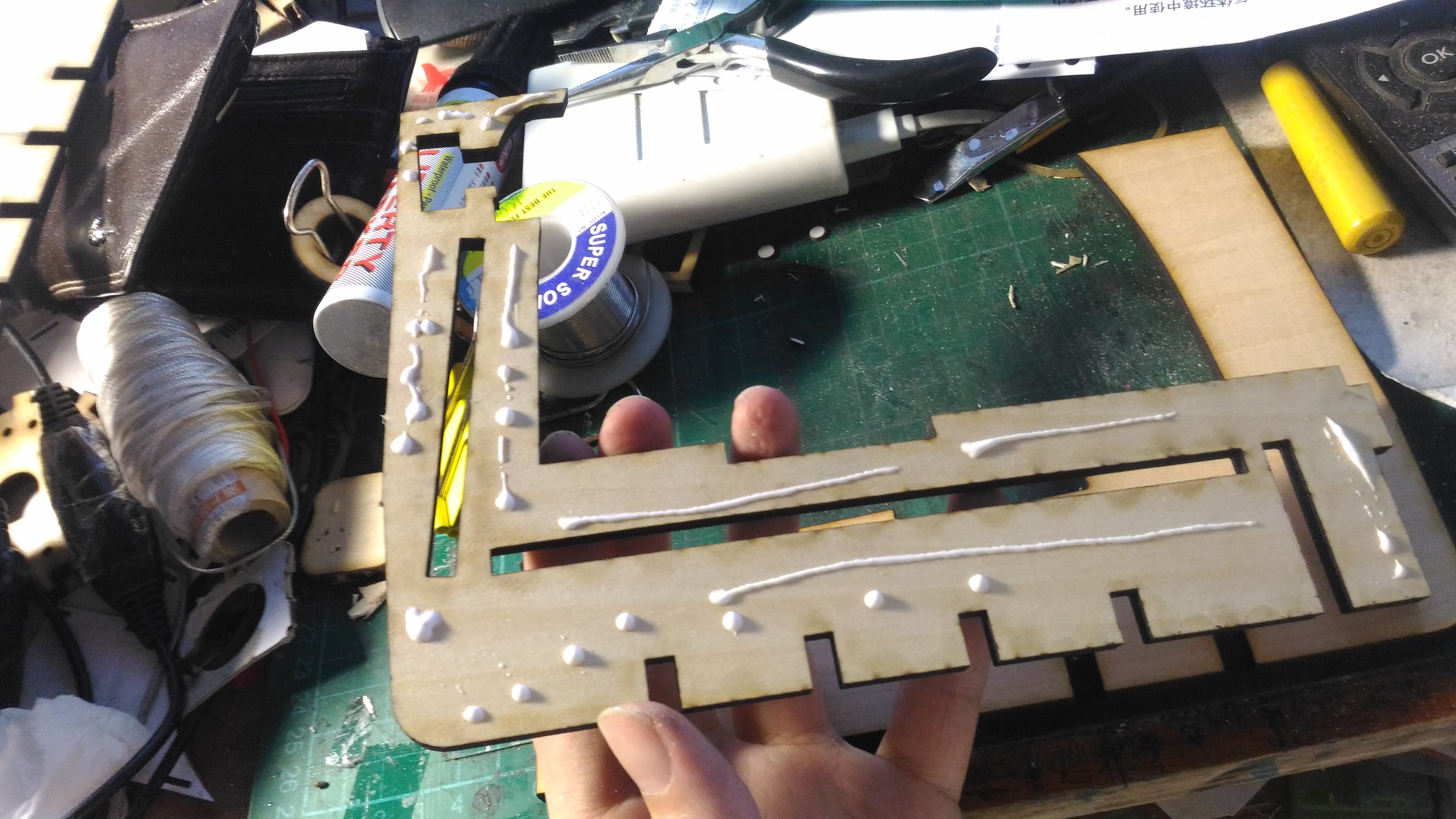

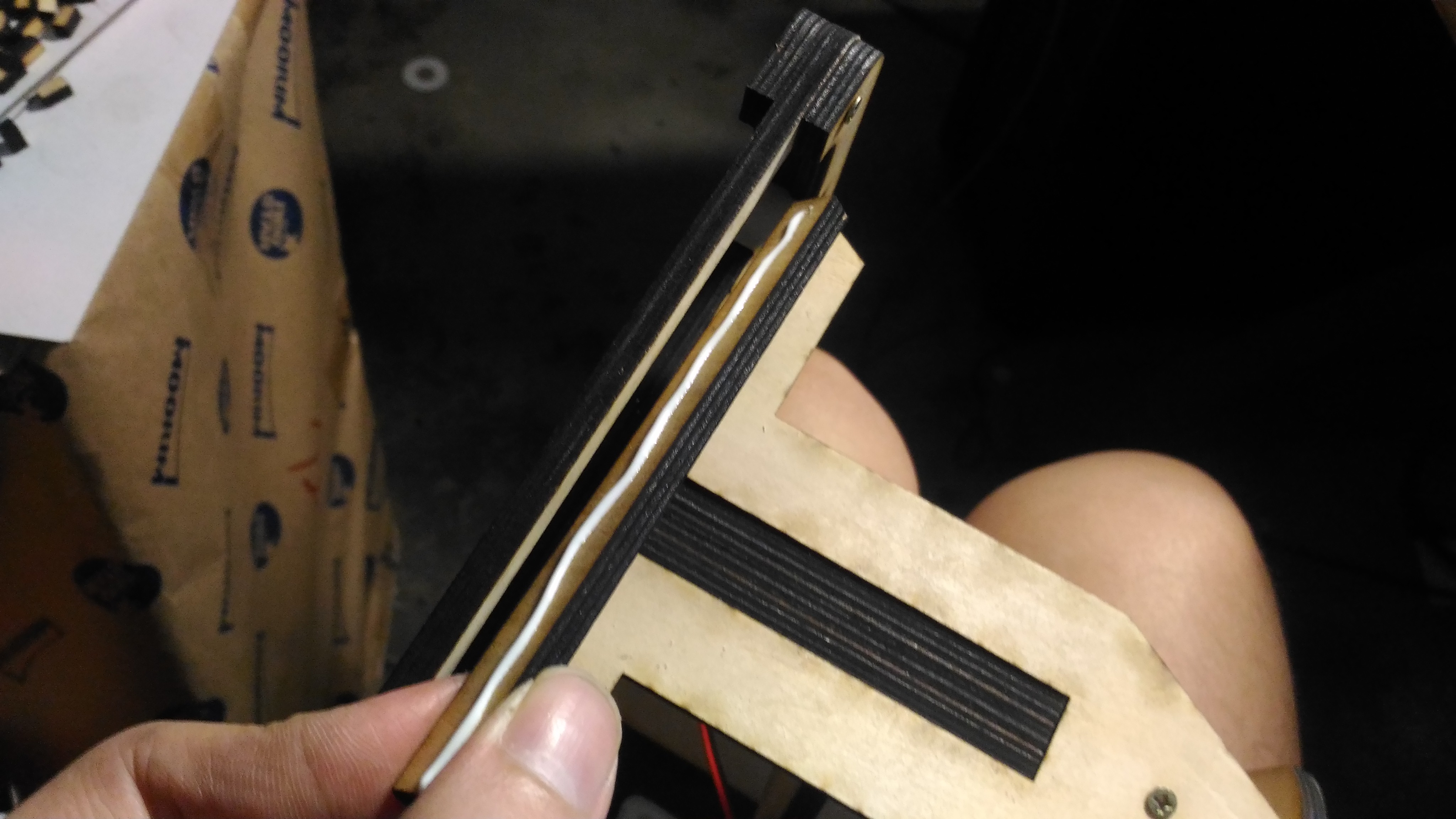

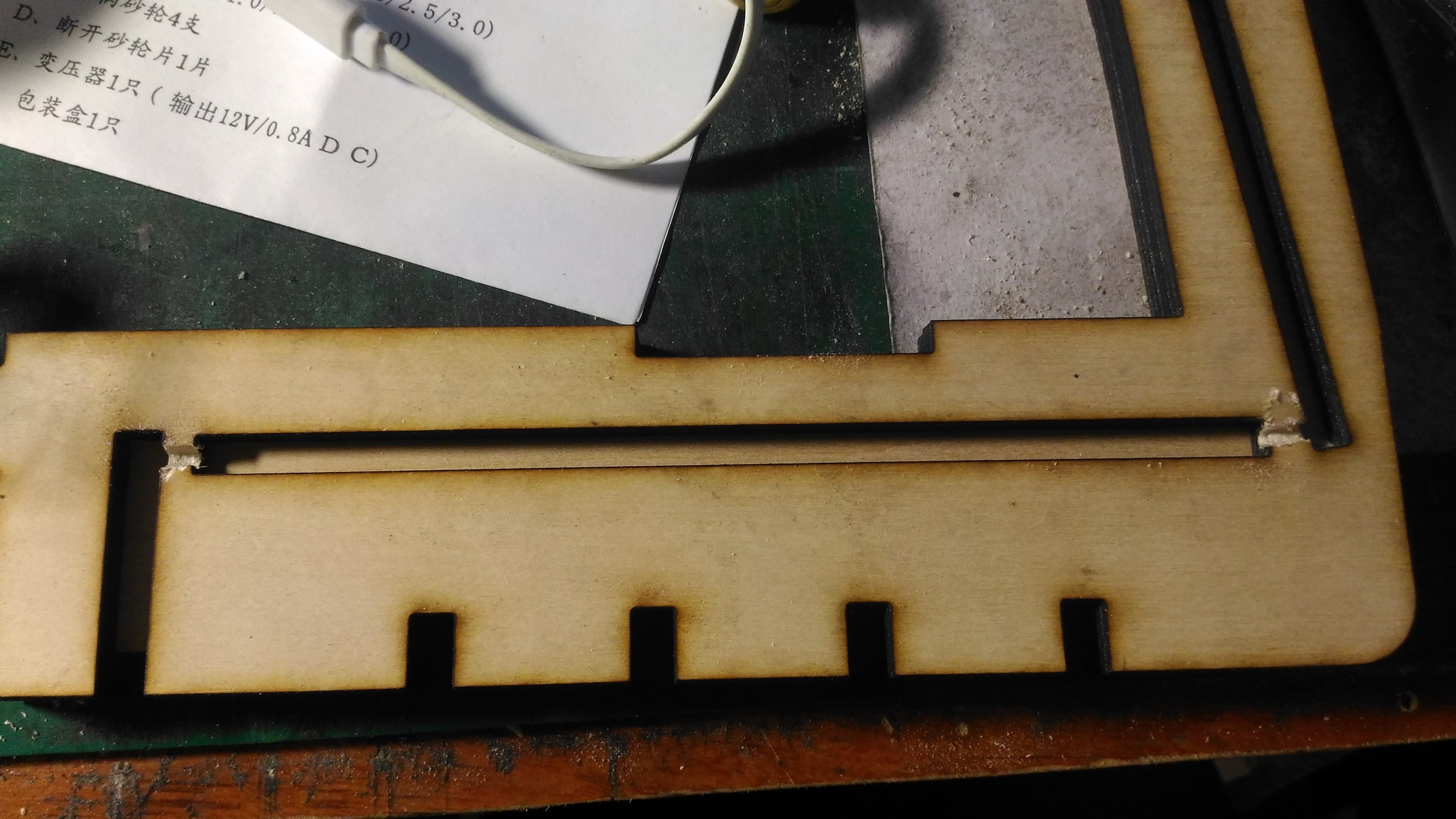

1.先做槍握把部分，此處塗上白膠
2.用長尾夾做暫時固定

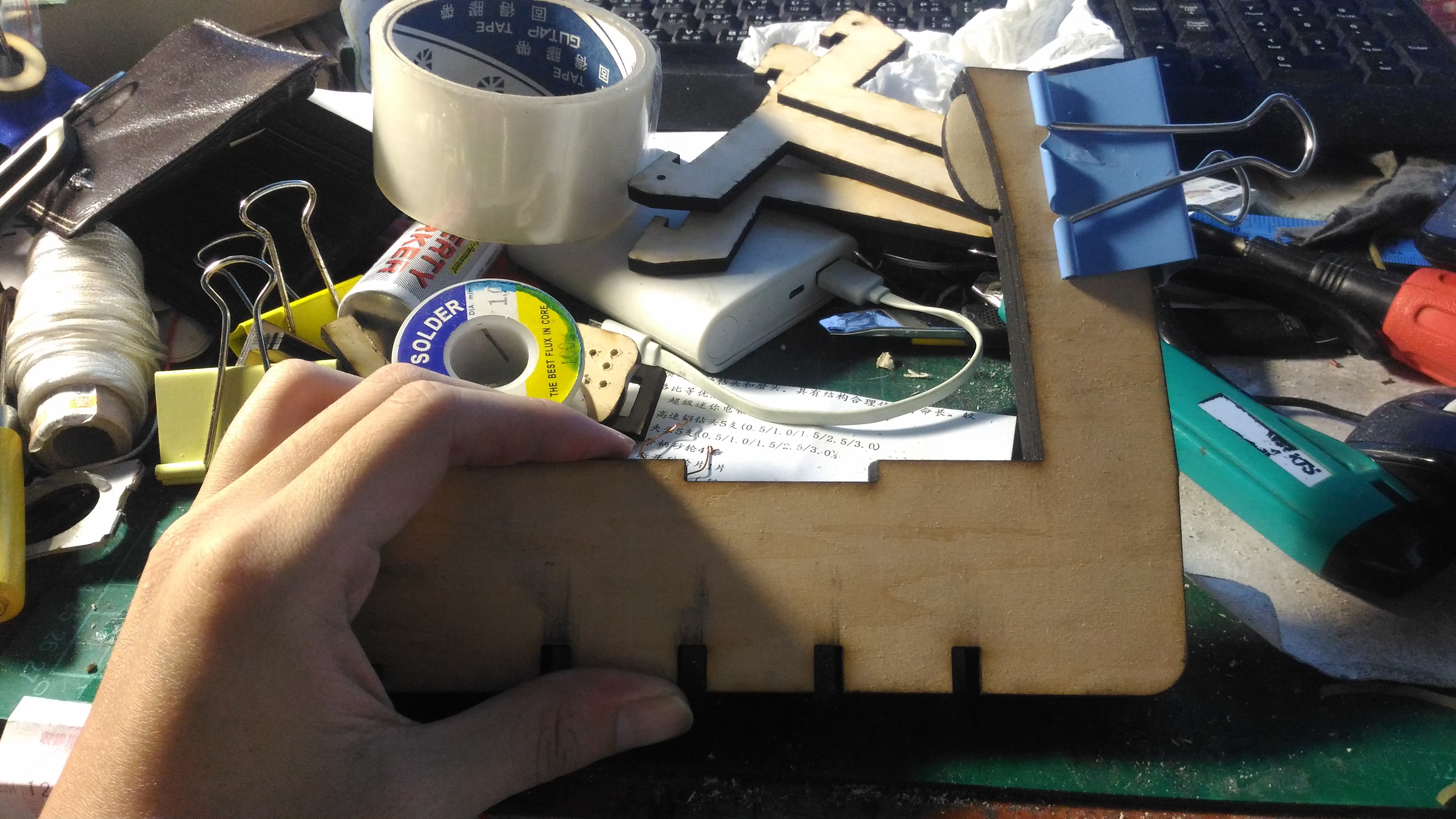

3.拿出事先做好的紙製板規，套在槍握把上。

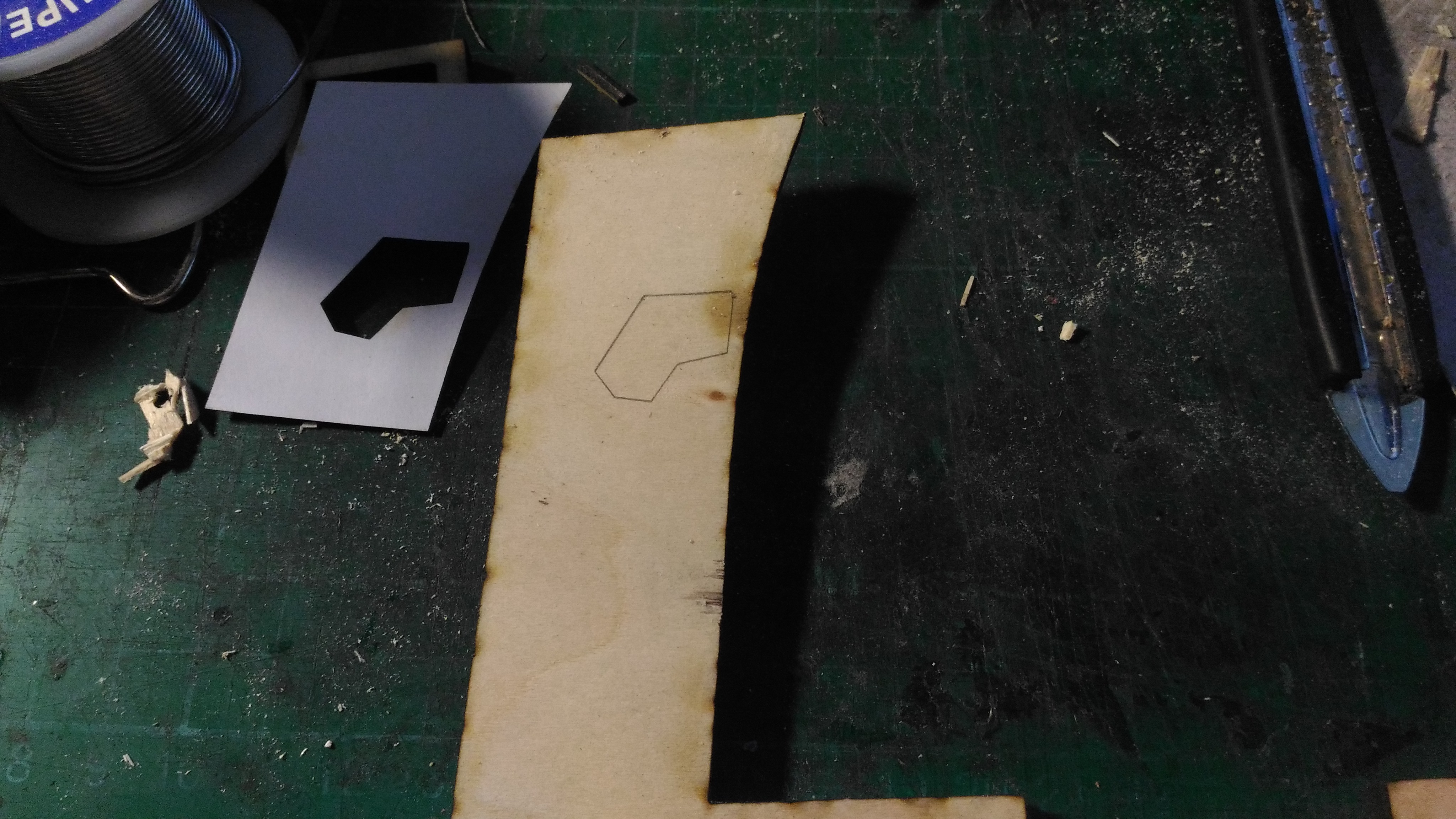

4.用鉛筆畫上線做刨削位置的標記

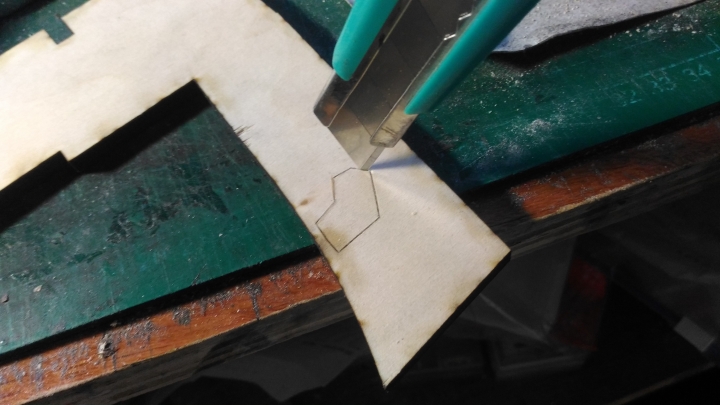

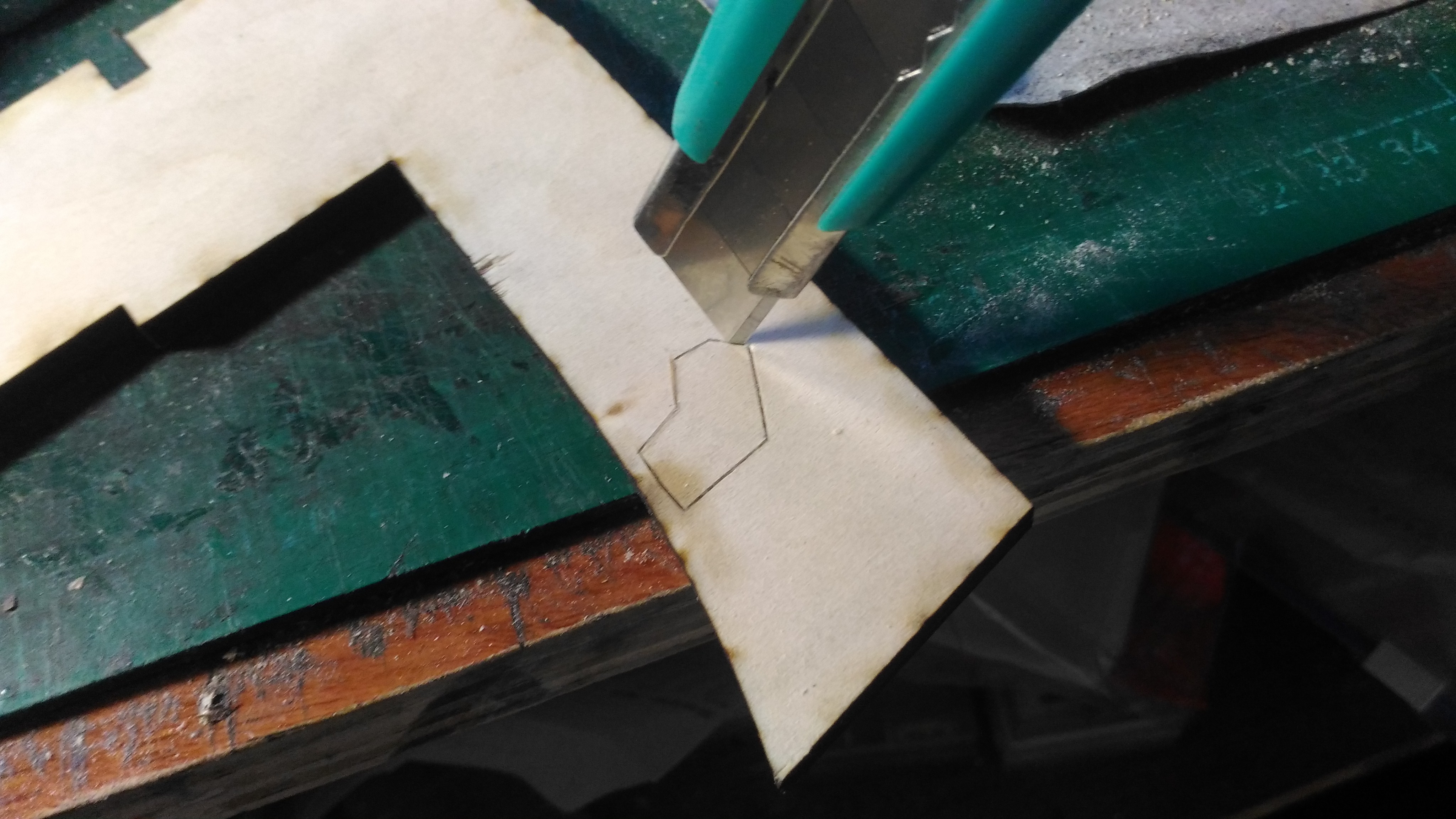

5.用美工刀將畫線內的部位除去

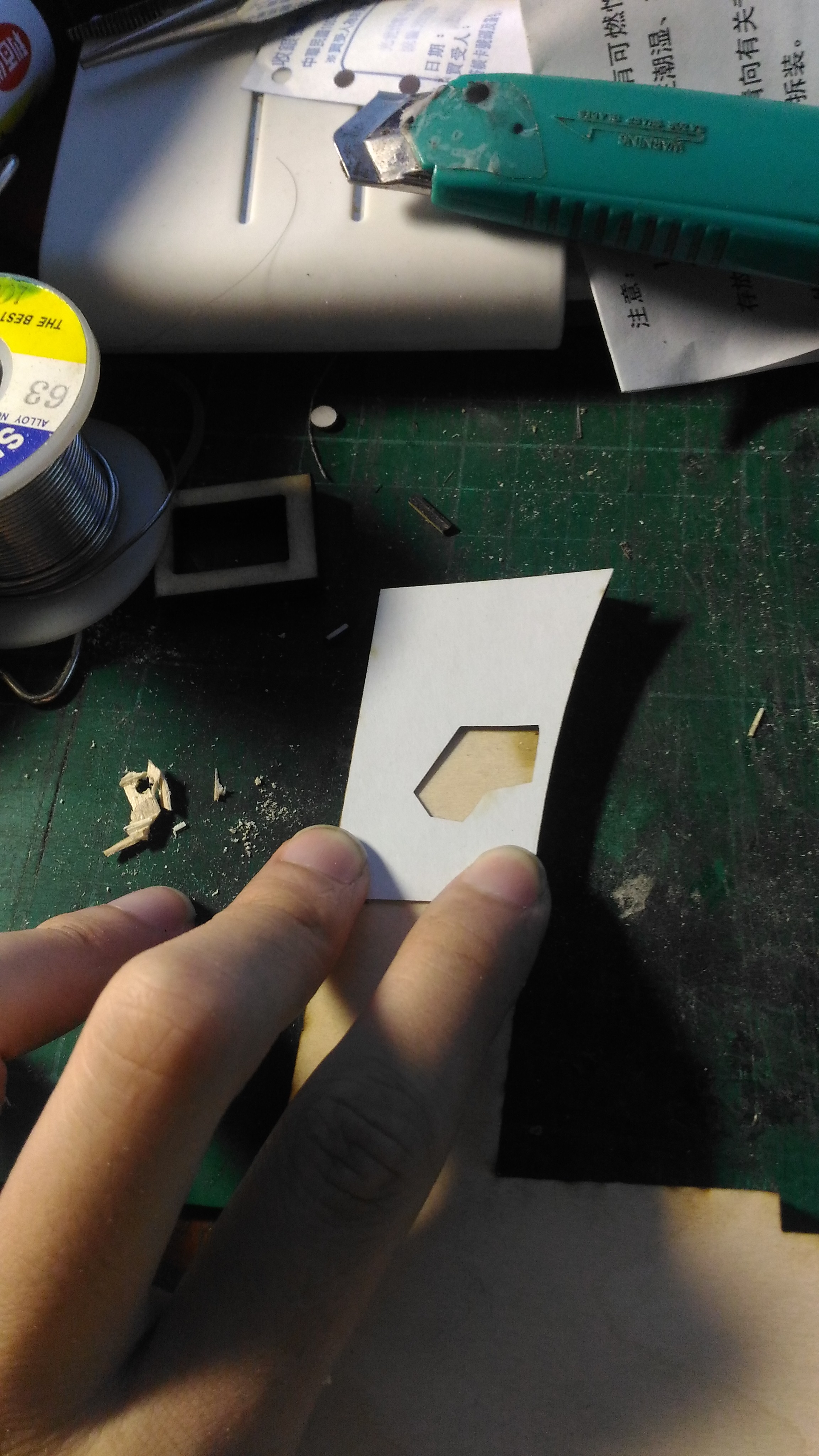

6.刨出一個凹洞

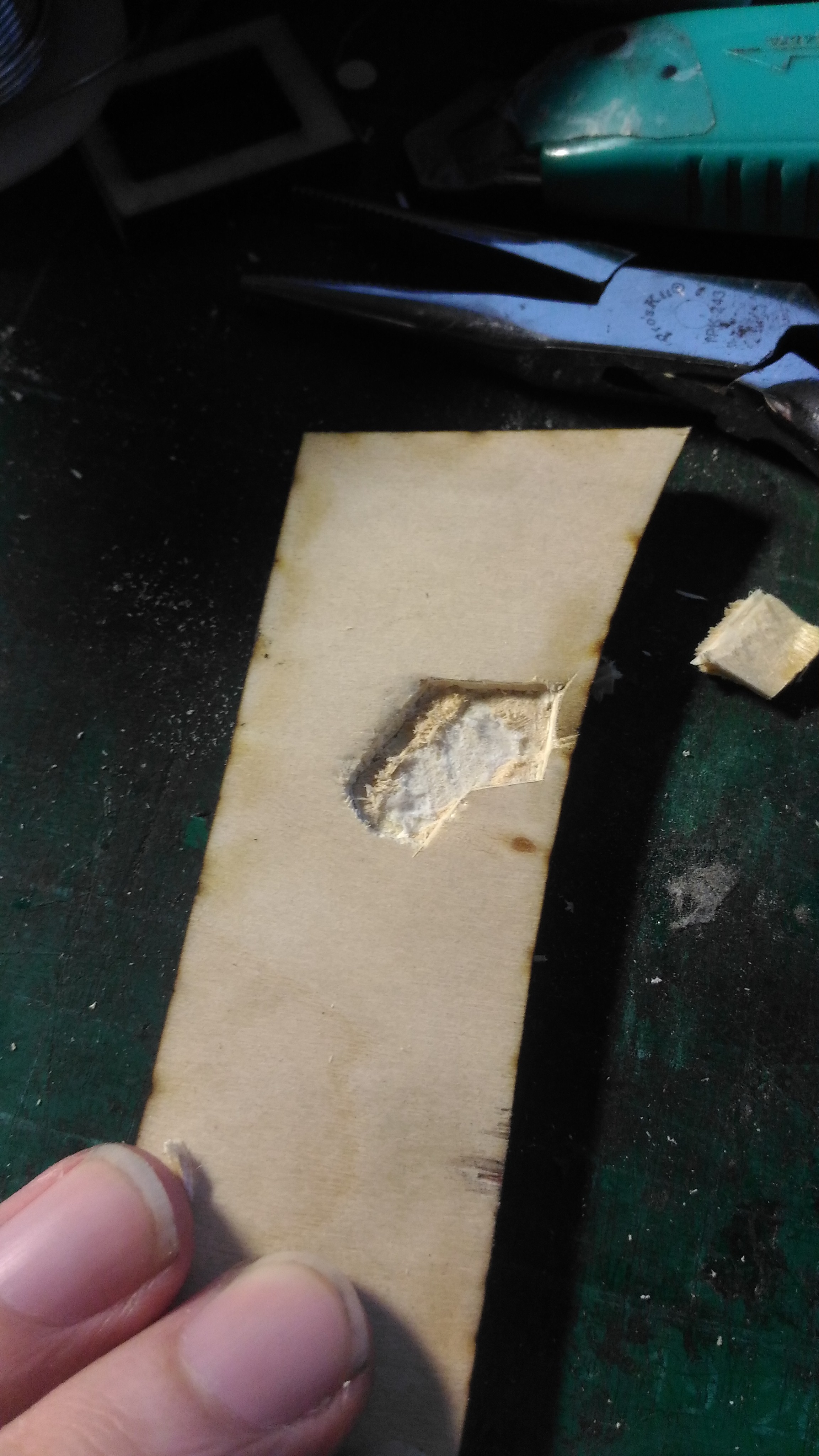

7.拿出板機，用砂紙將他磨薄約0.5mm
8.剛剛白膠也乾得差不多了，拿下夾子後在圖中兩個阻擋住電線通道的地方刨除

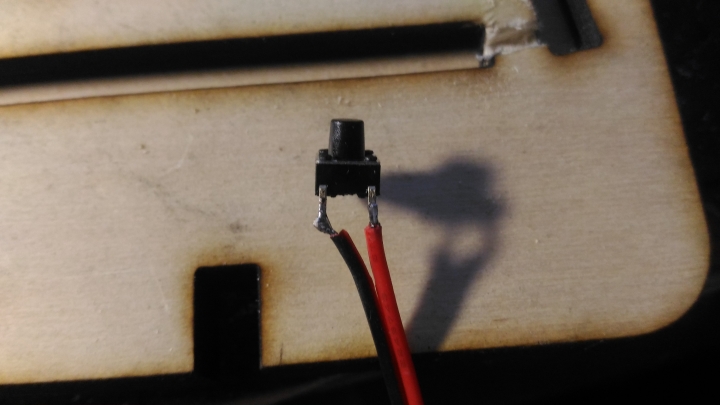

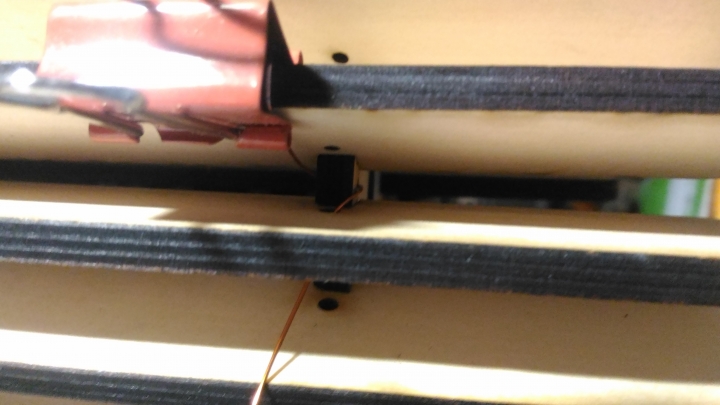

9.微動開關與導線連接

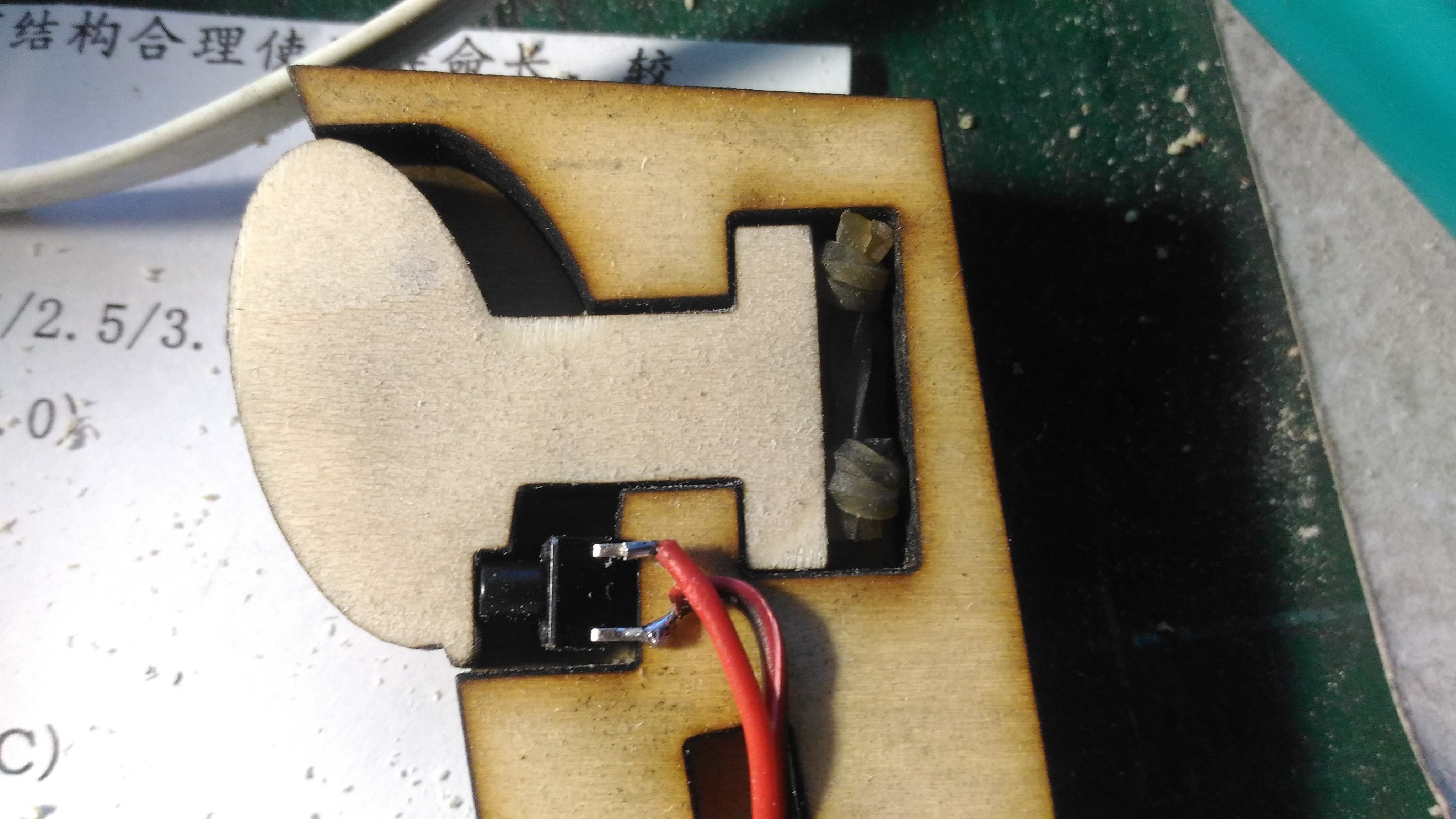

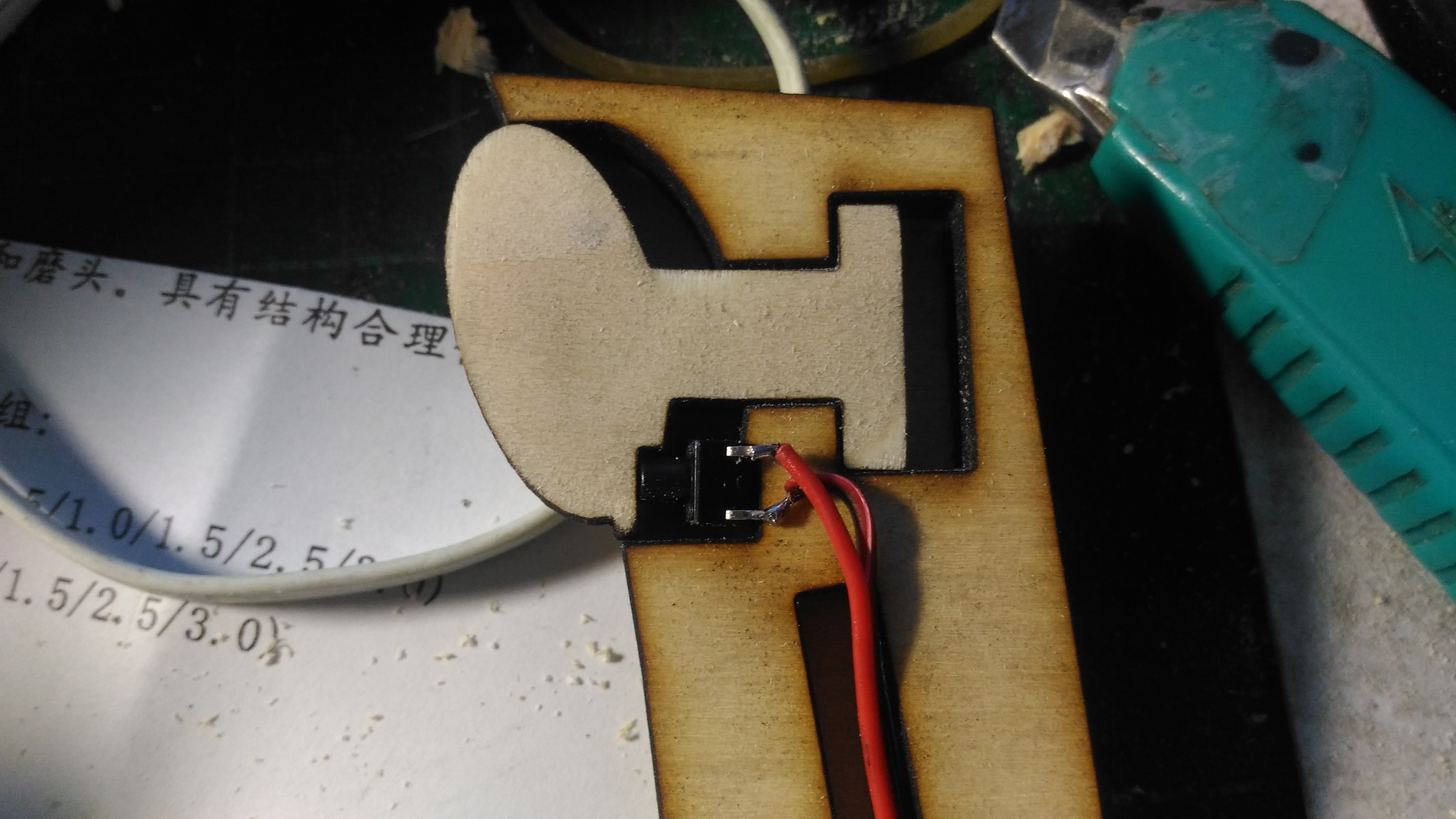

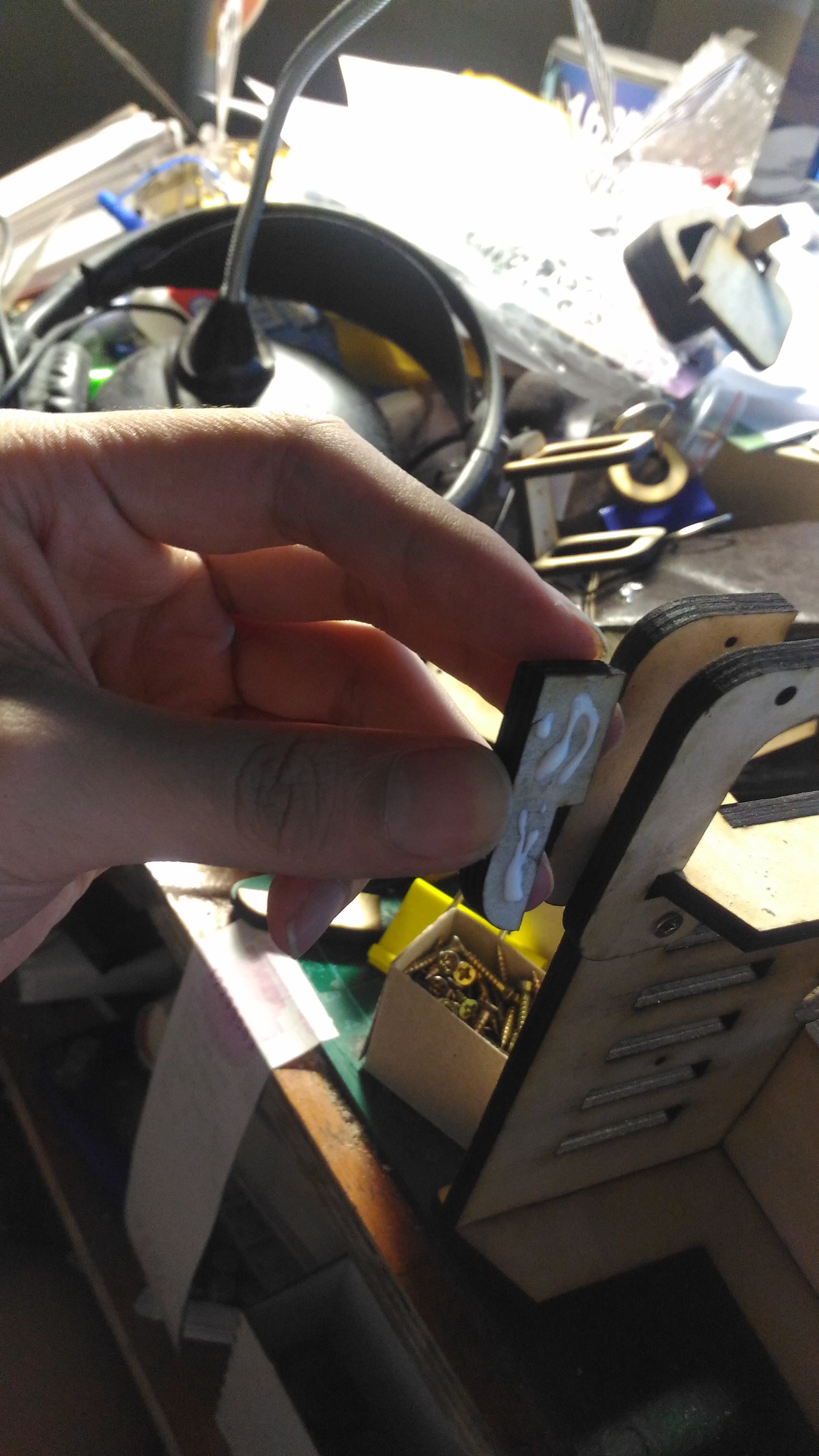

10.把磨好的板機與微動開關塞到如圖中的位置
11.在板機後面的溝槽塞打結的橡皮筋，會使板機回彈更順暢，單靠微動開關的彈力不足。

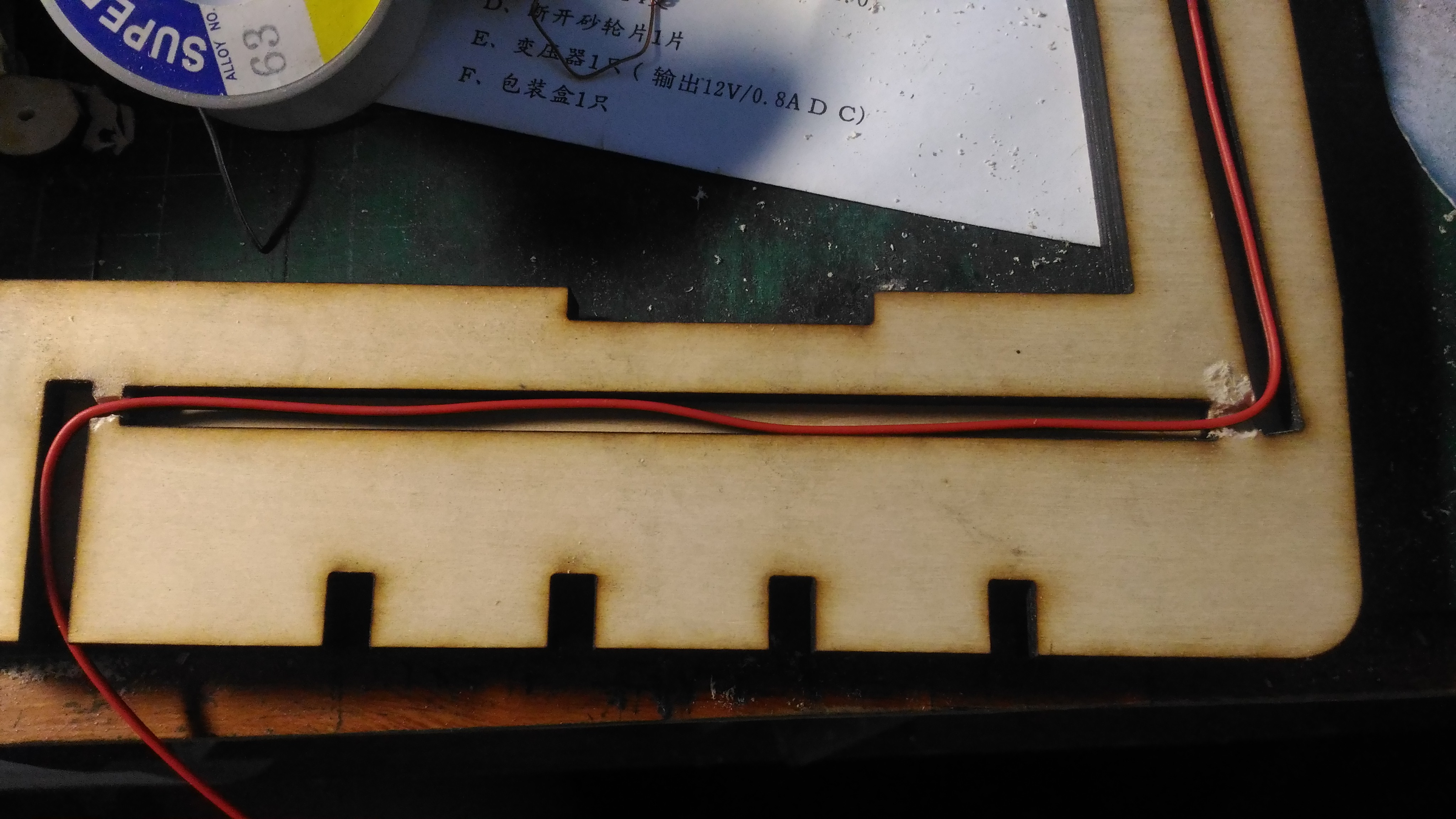

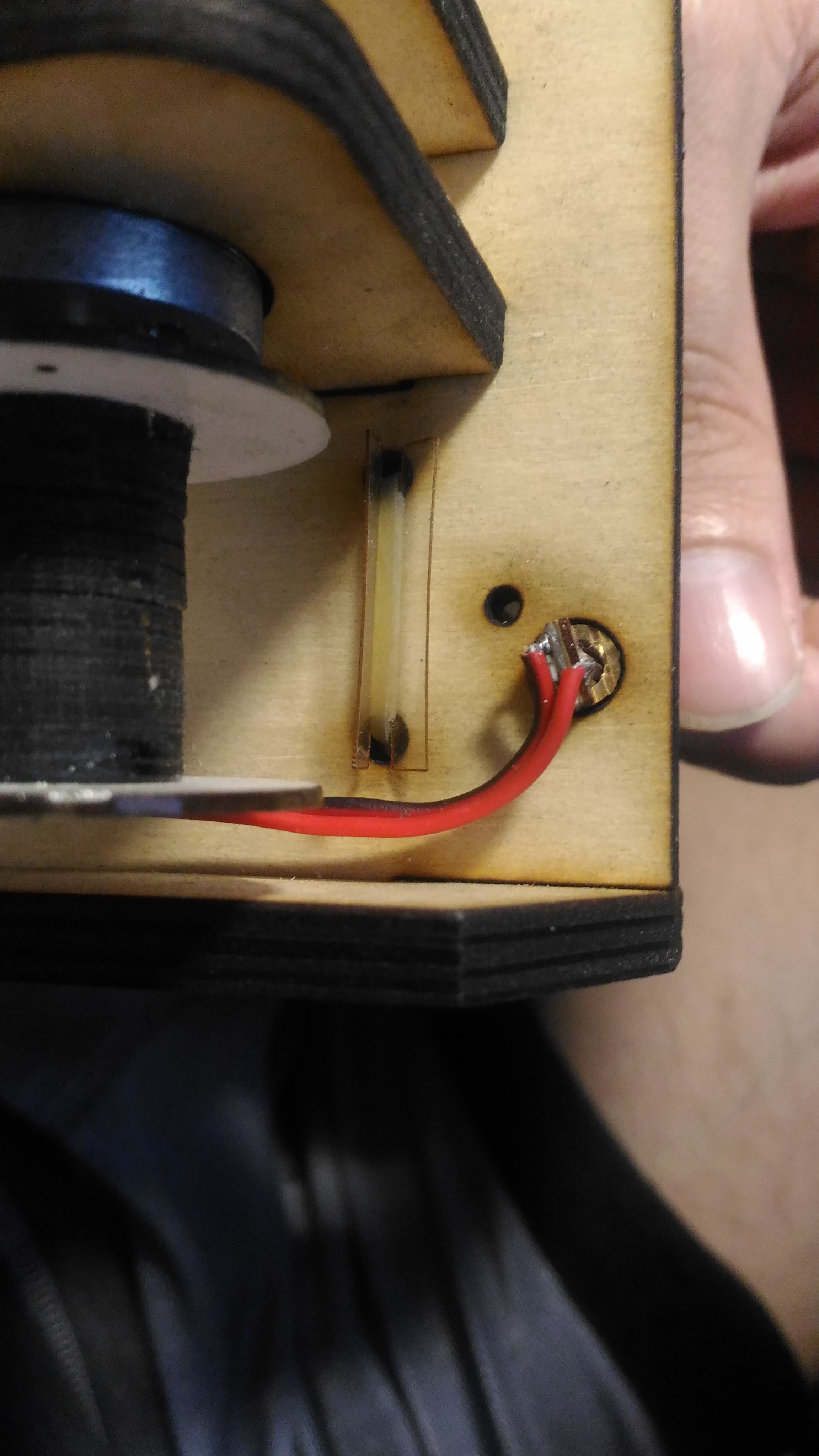

12.把電線放到溝槽裡

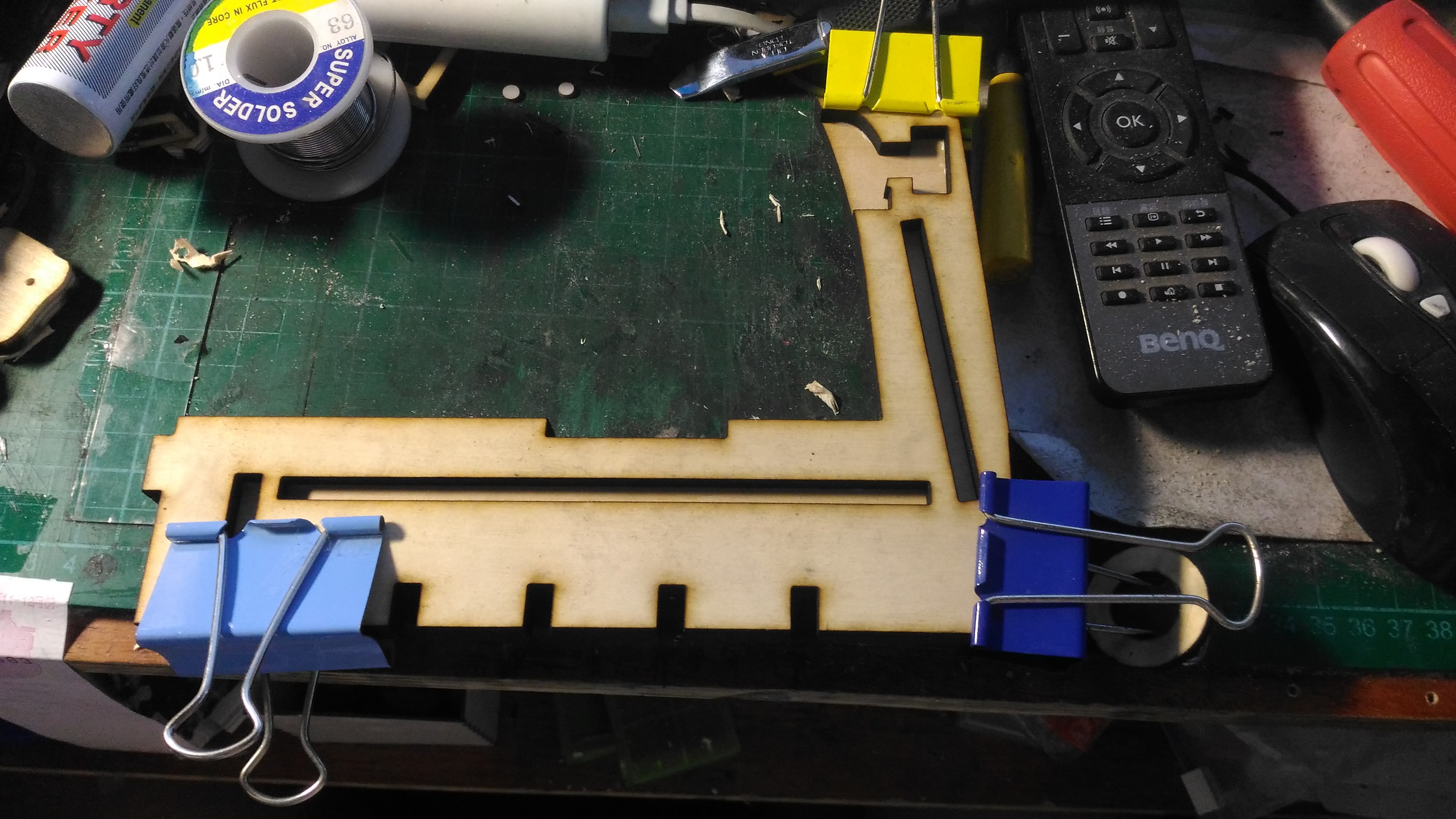

13.將步驟6的另一片握把合上，並用長尾夾做暫時固定(此處不上白膠)

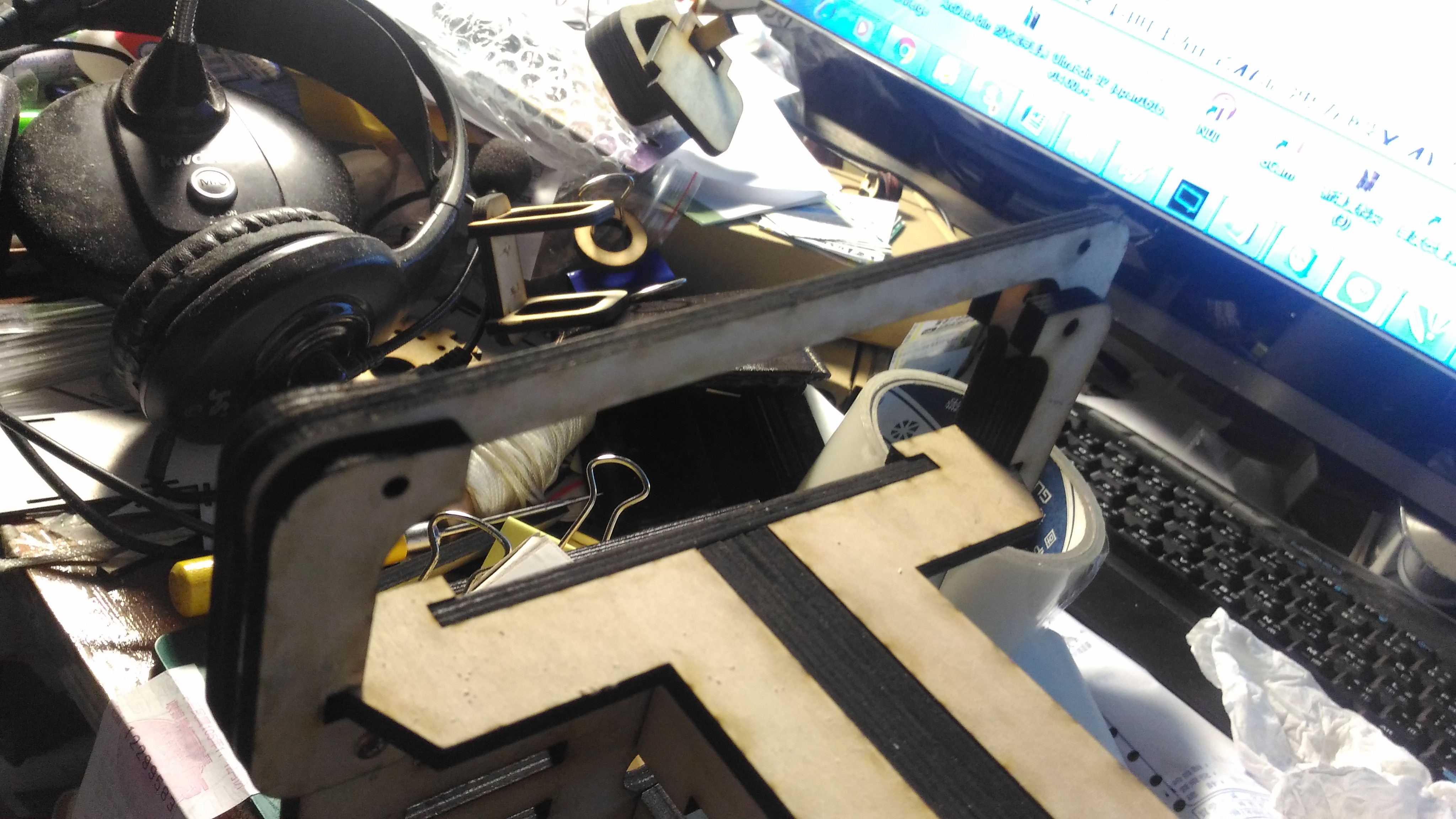

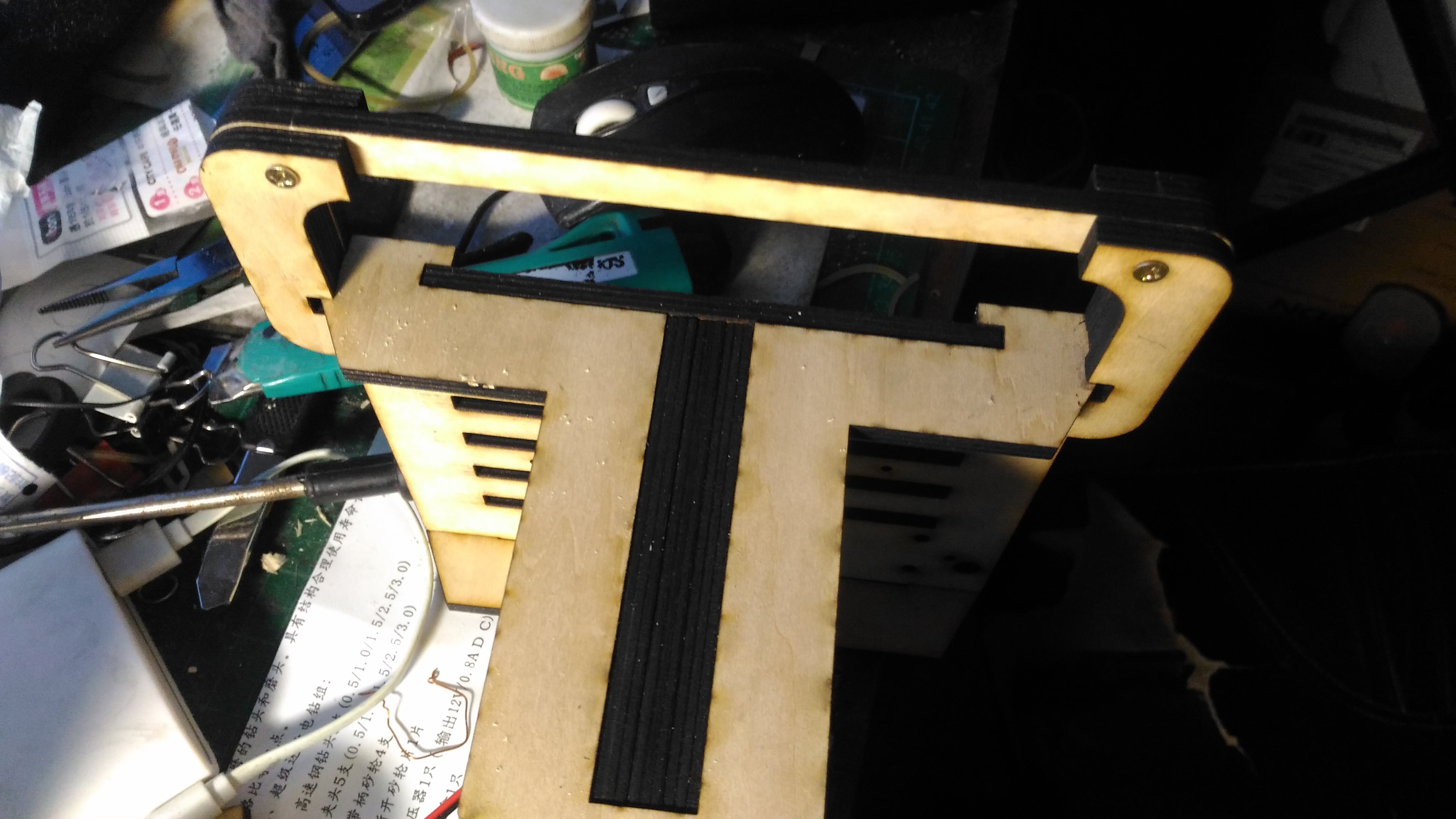

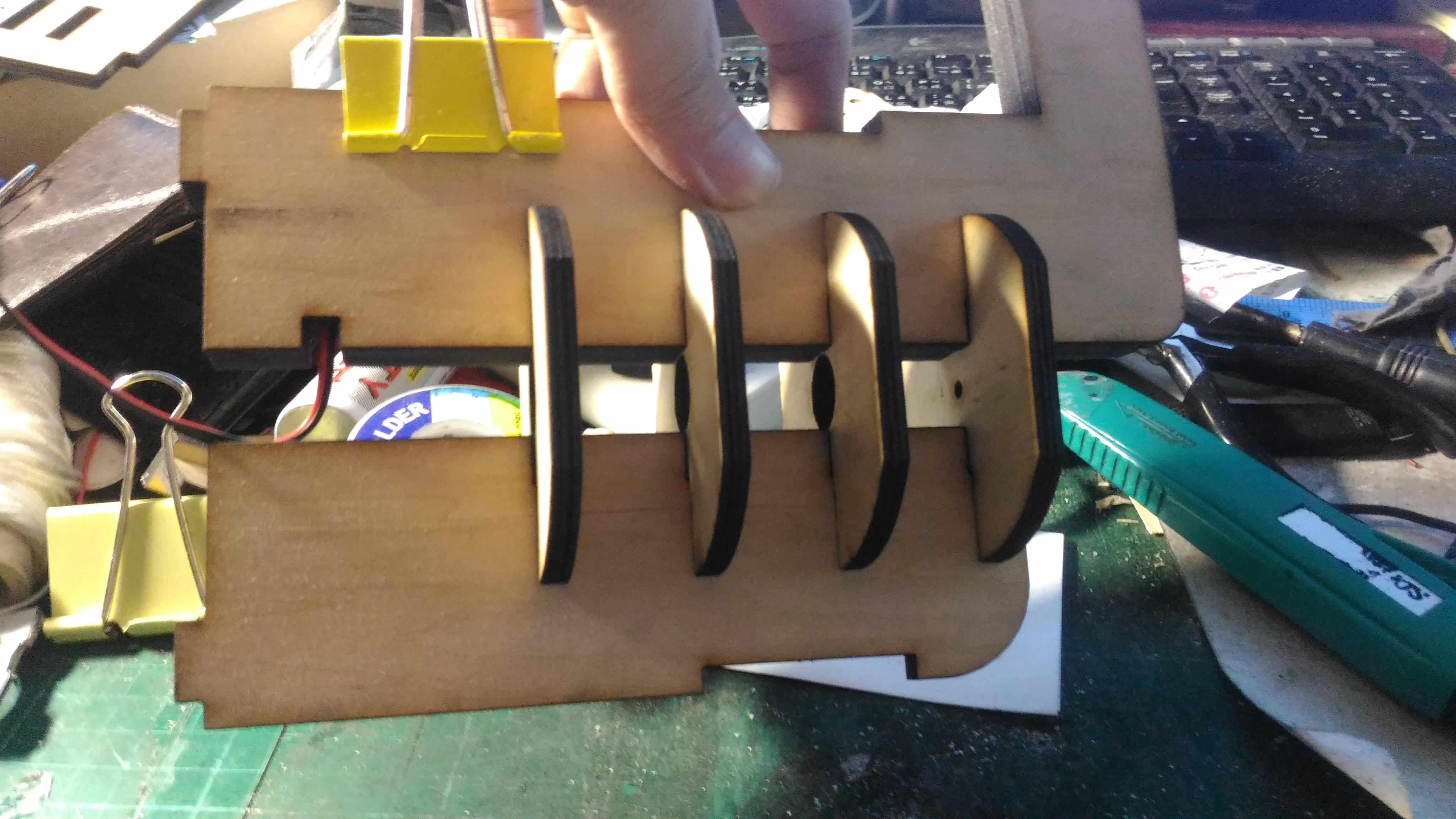

14.把下面四片榫片放上
15.下半部合體

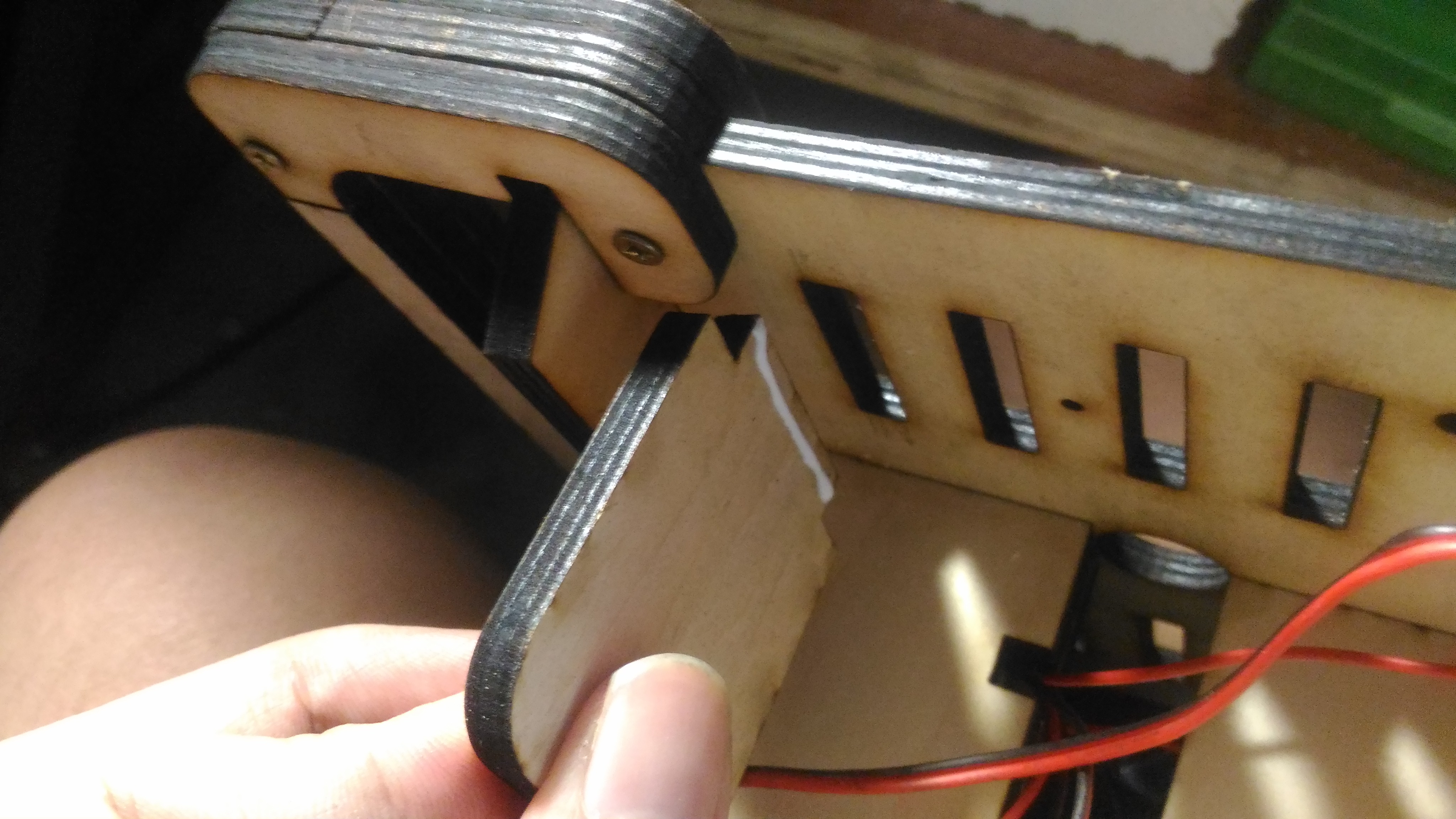

16.如圖入榫
17.如圖入榫
18.下邊有一樣的元件入榫固定
19.用電鑽引出螺洞，避免鎖螺時木材龜裂

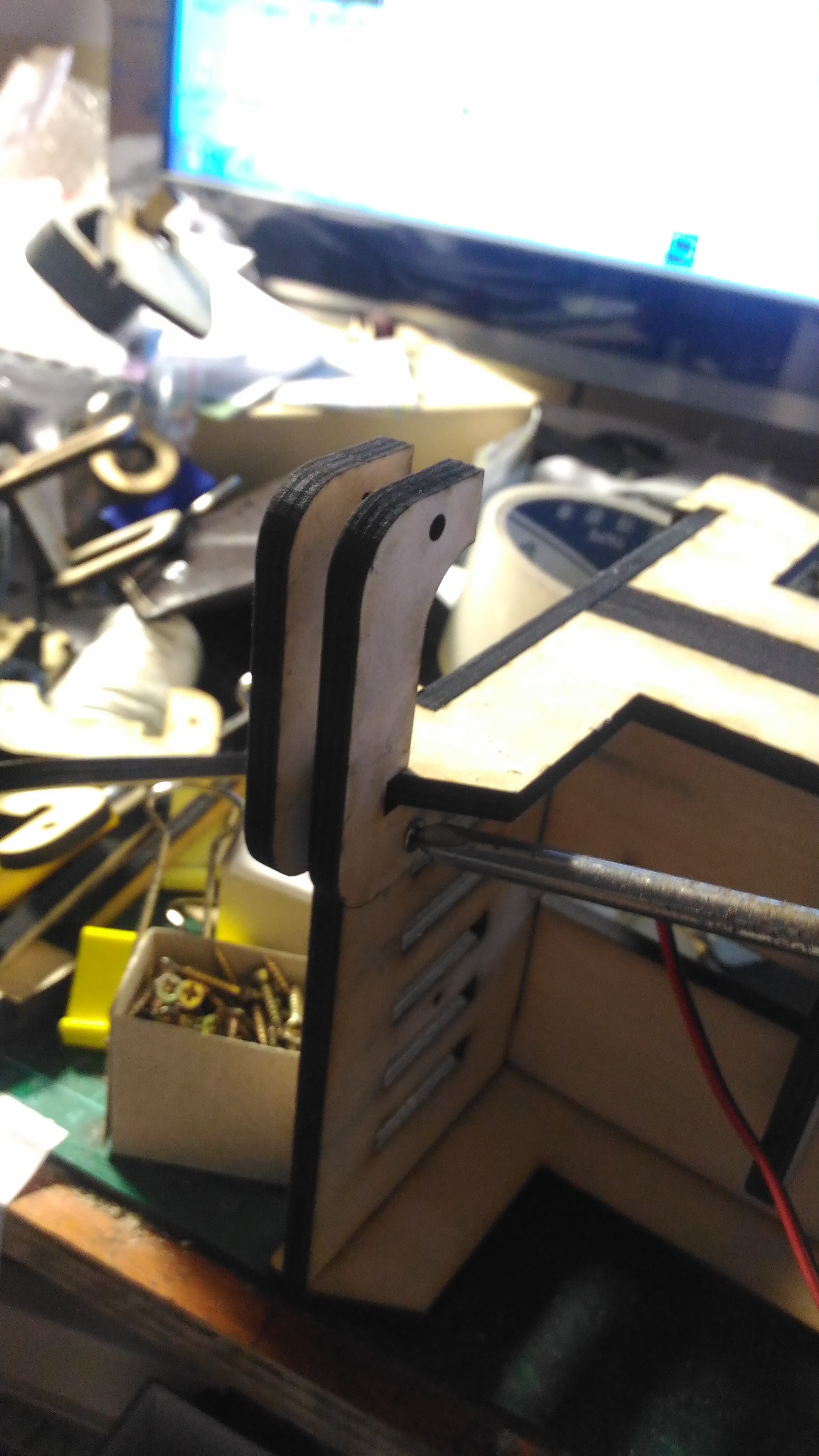

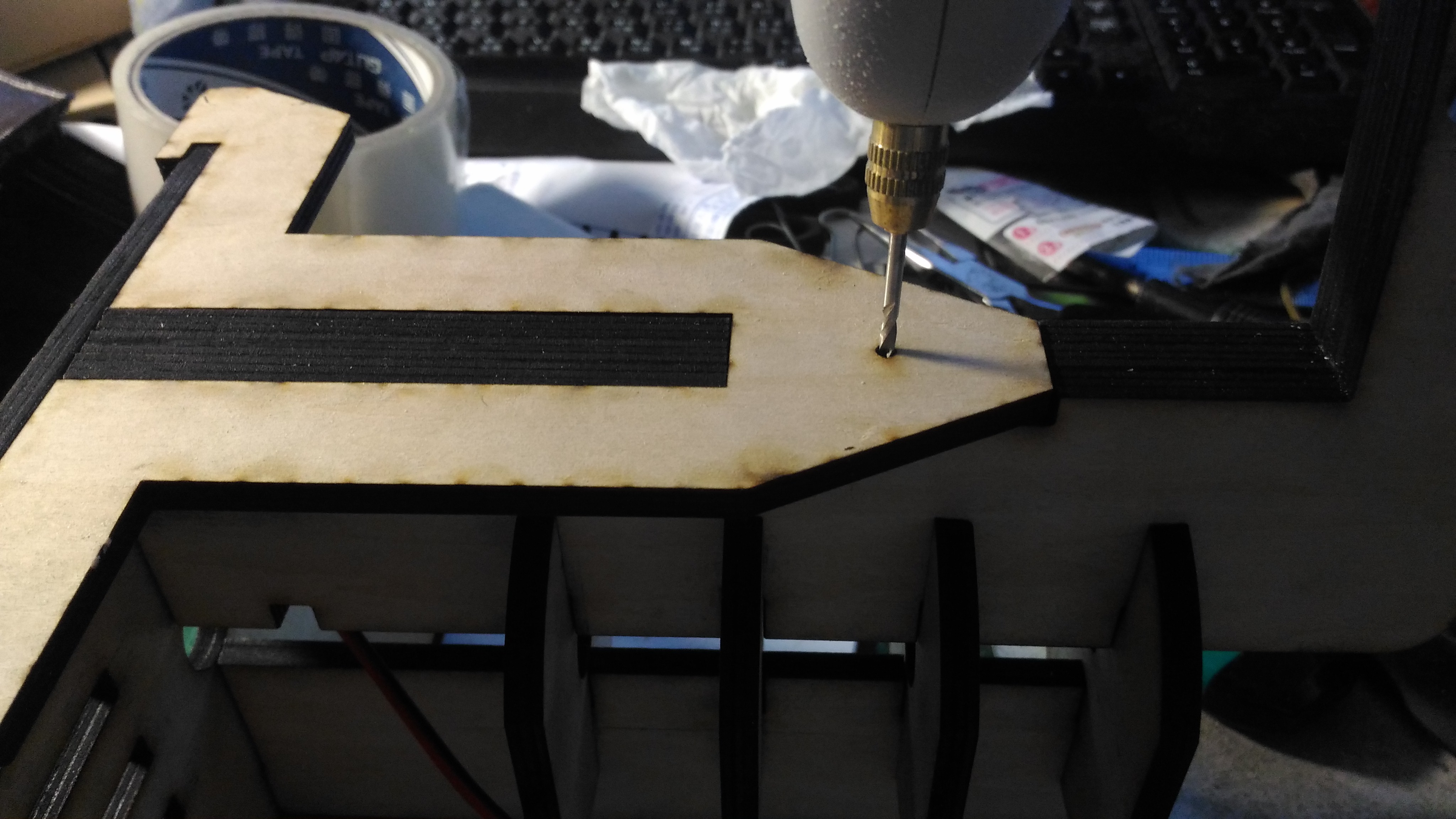

20.鑽好後鎖上螺絲

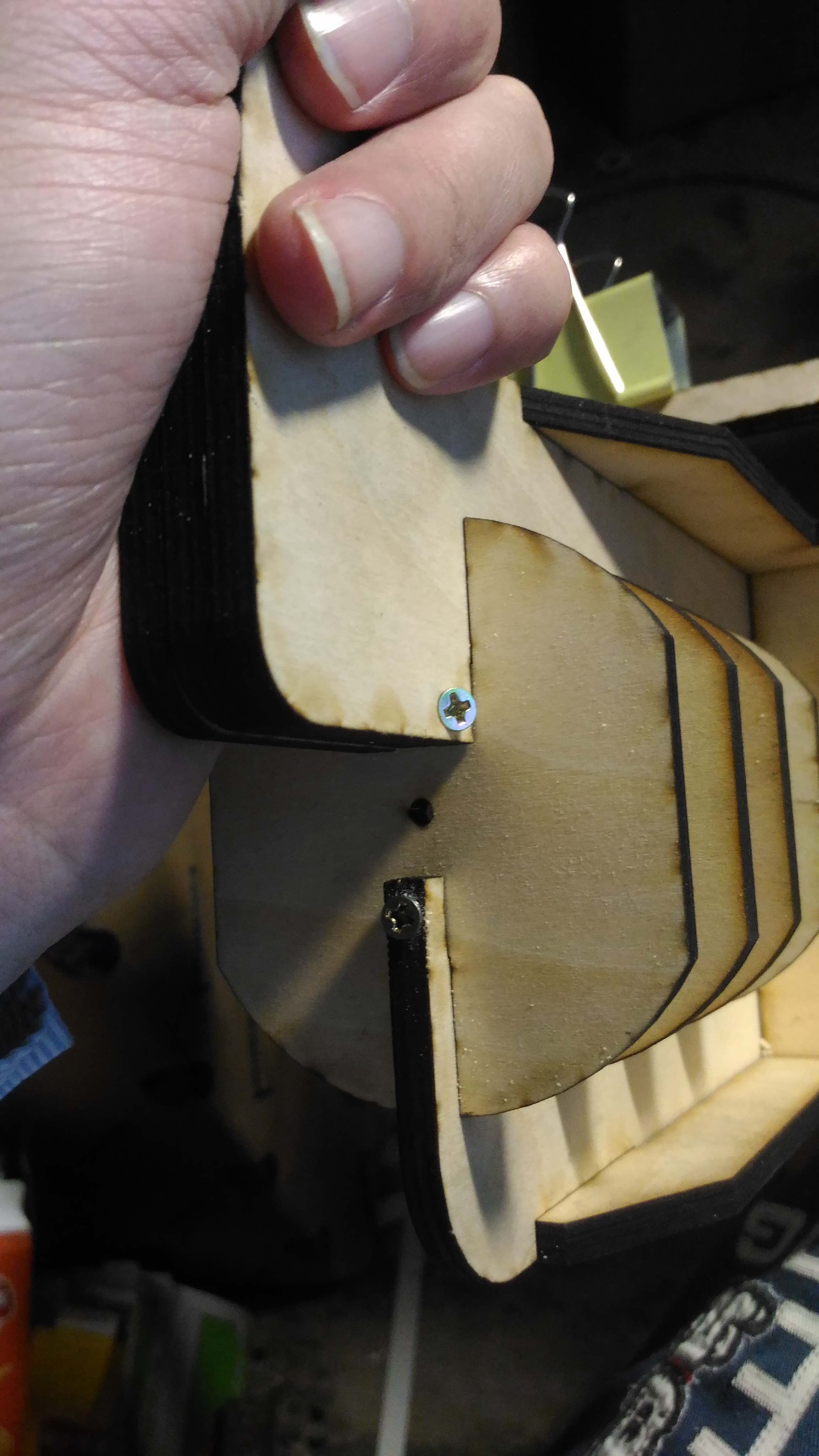

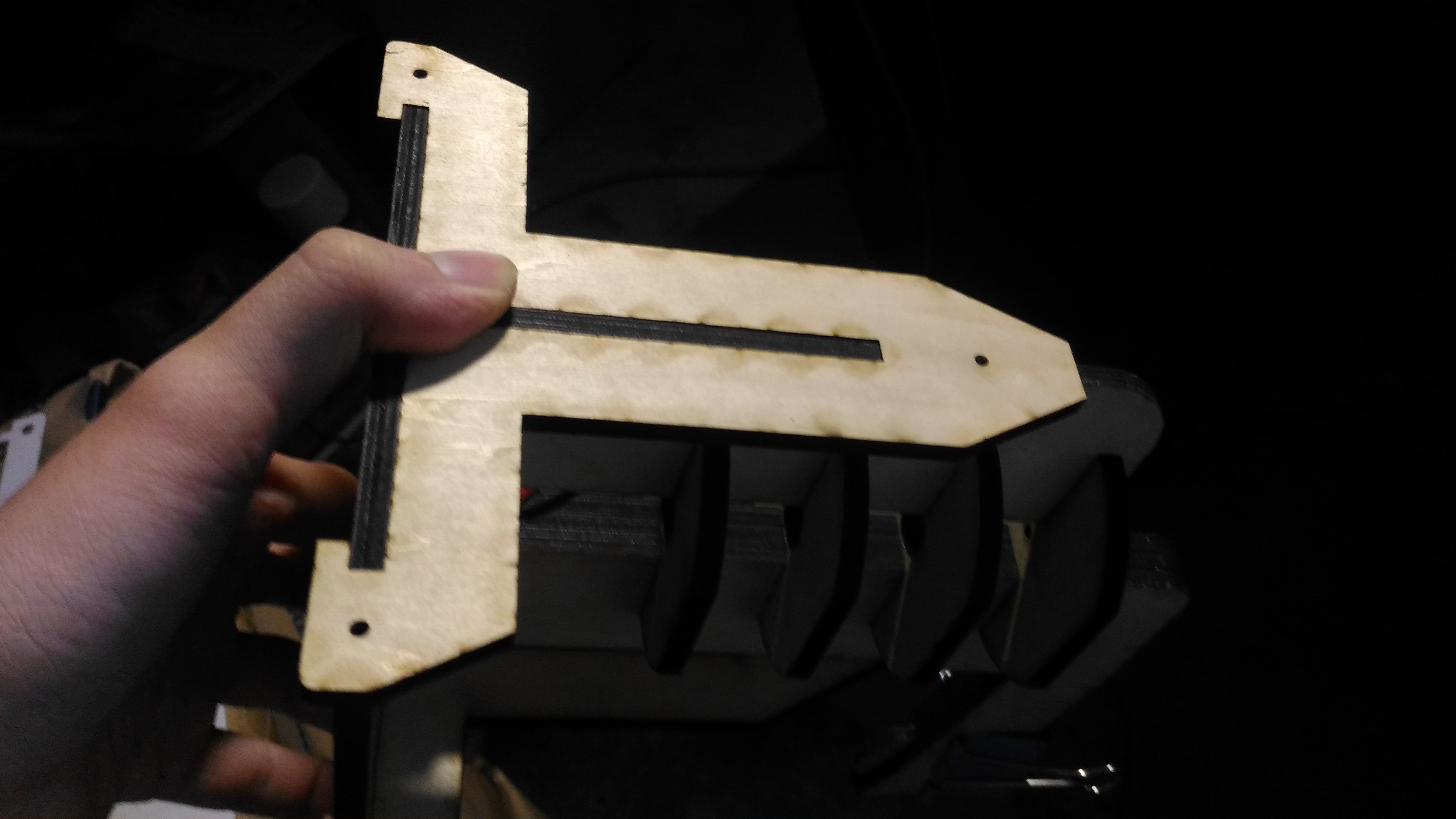

21.手提握把部分，此處鎖上輪絲固定
22.一面塗膠黏合，黏一面可方便拆卸
23.對準洞口

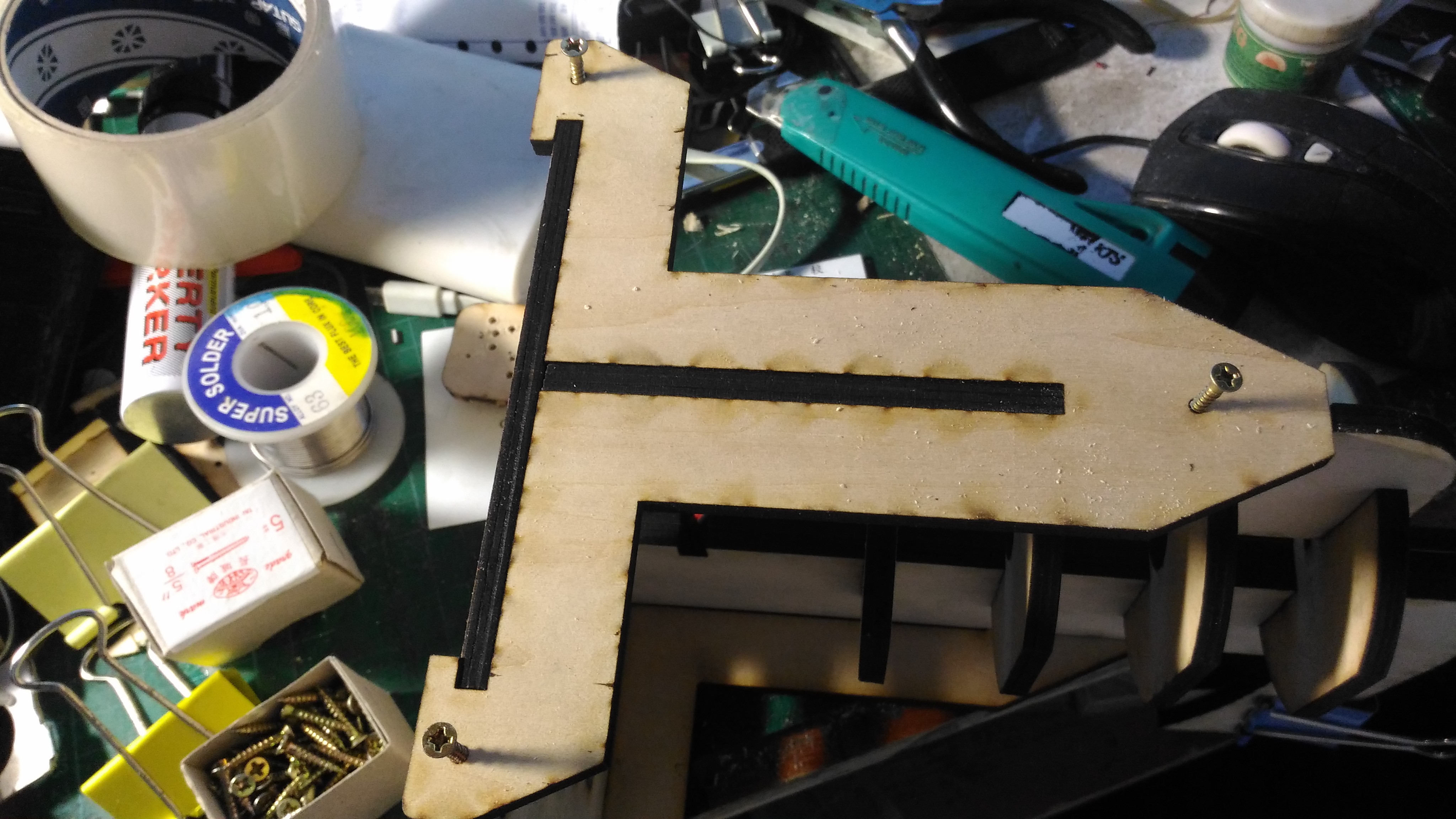

24.鎖上螺絲
25.如圖，握把部分塗膠黏合

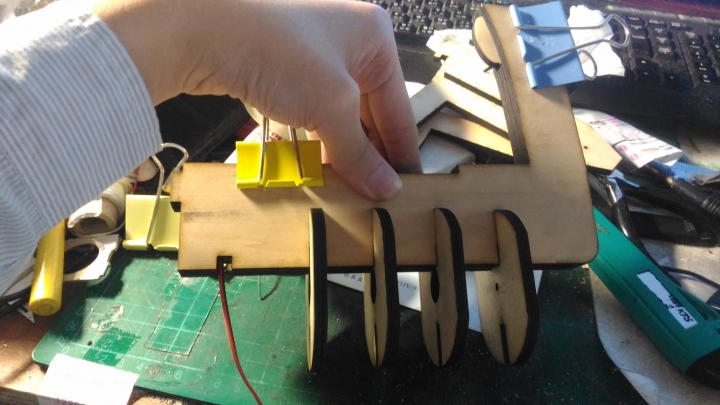

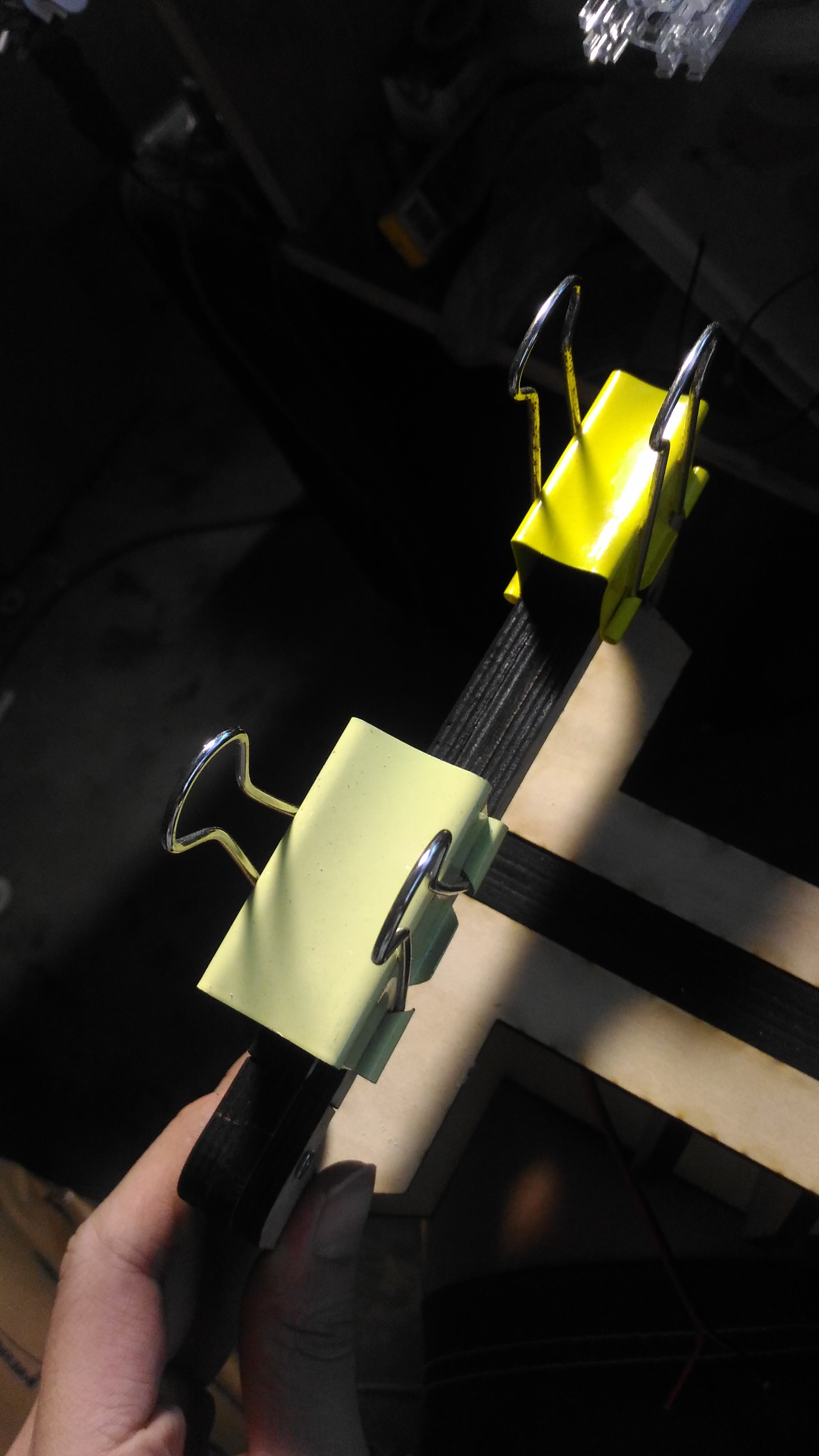

26.兩個完成後用長尾夾做暫時固定
27.圖中上下兩個洞用電鑽先行引洞
28.鎖上螺絲固定

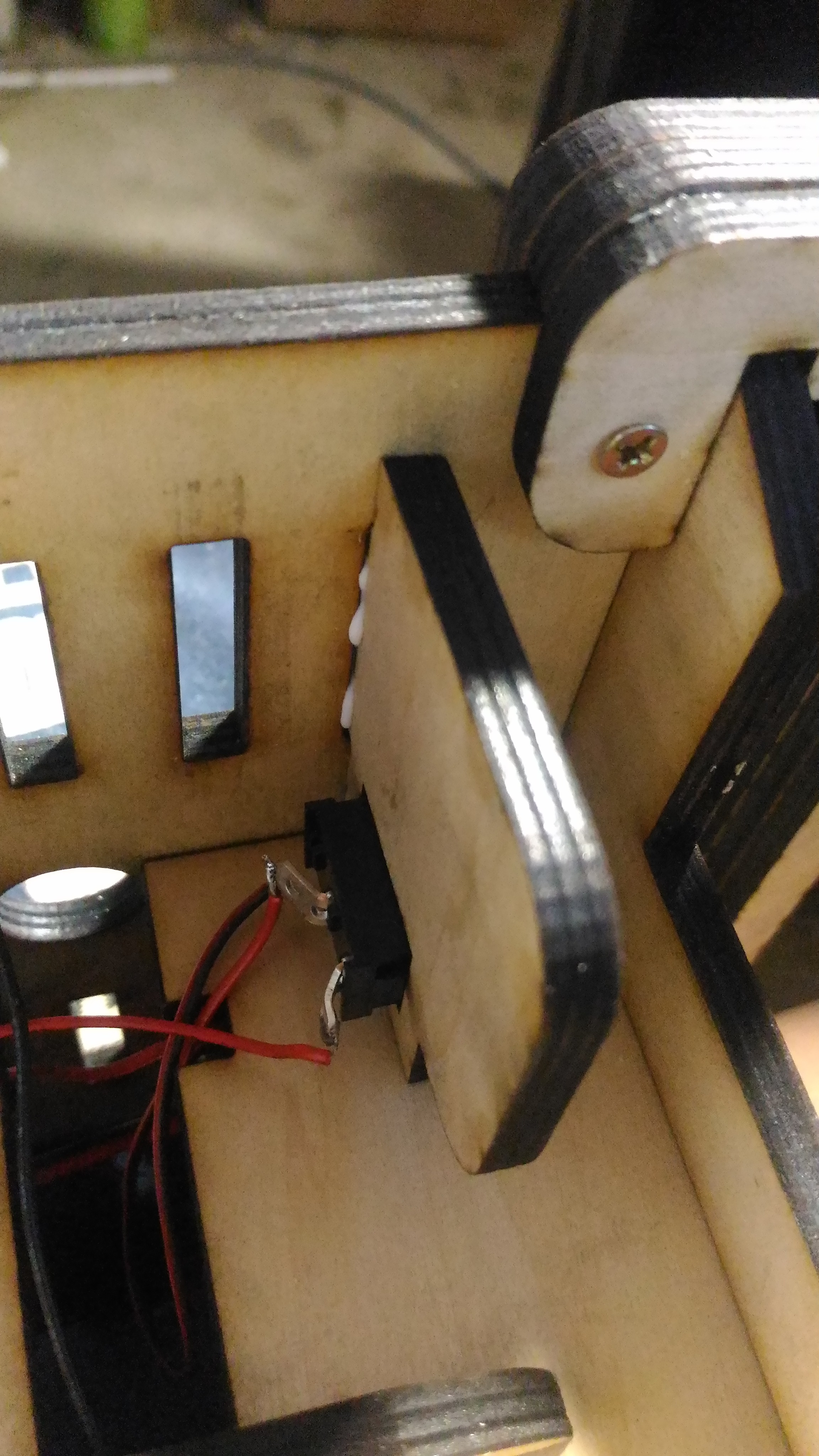

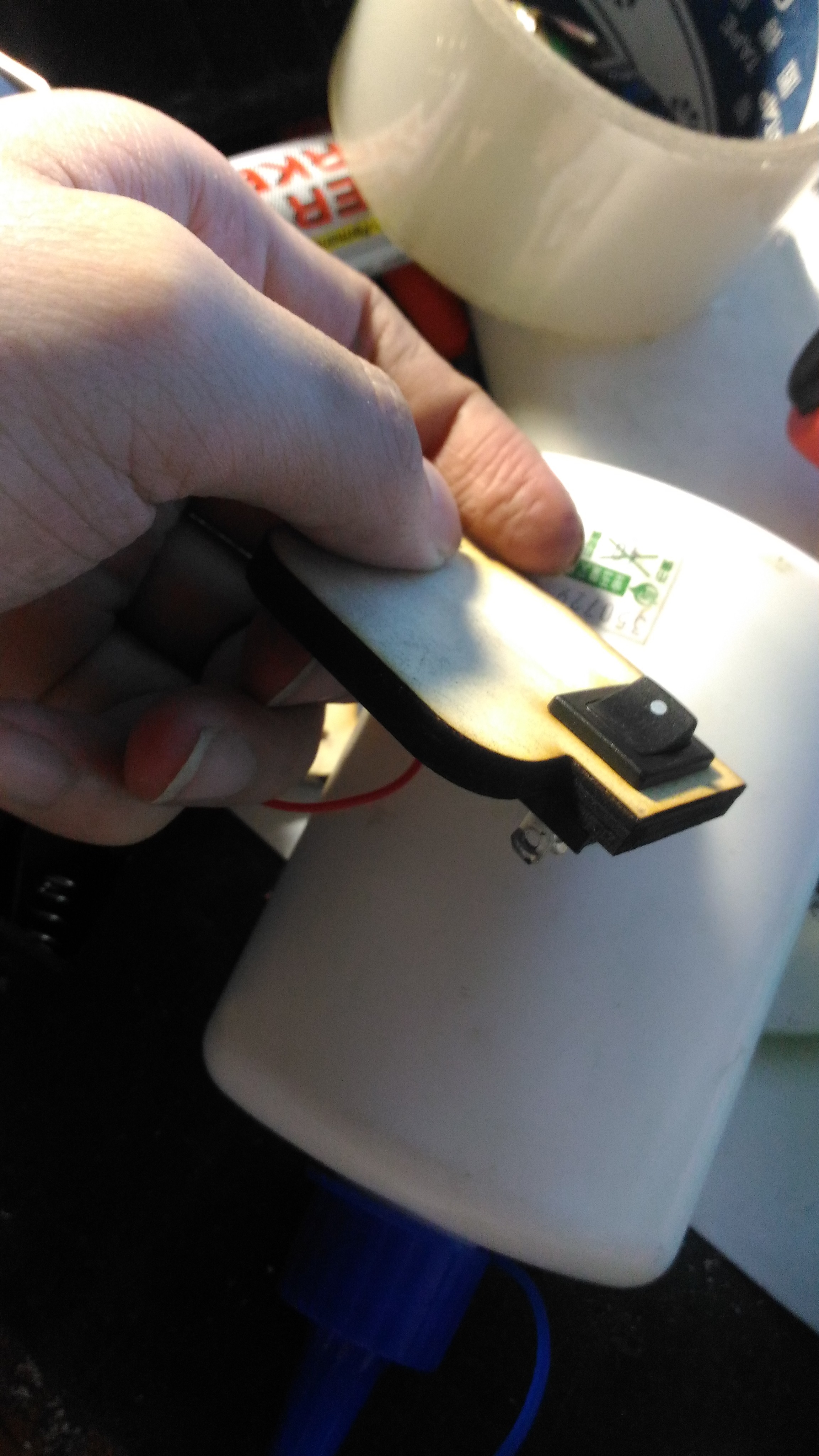

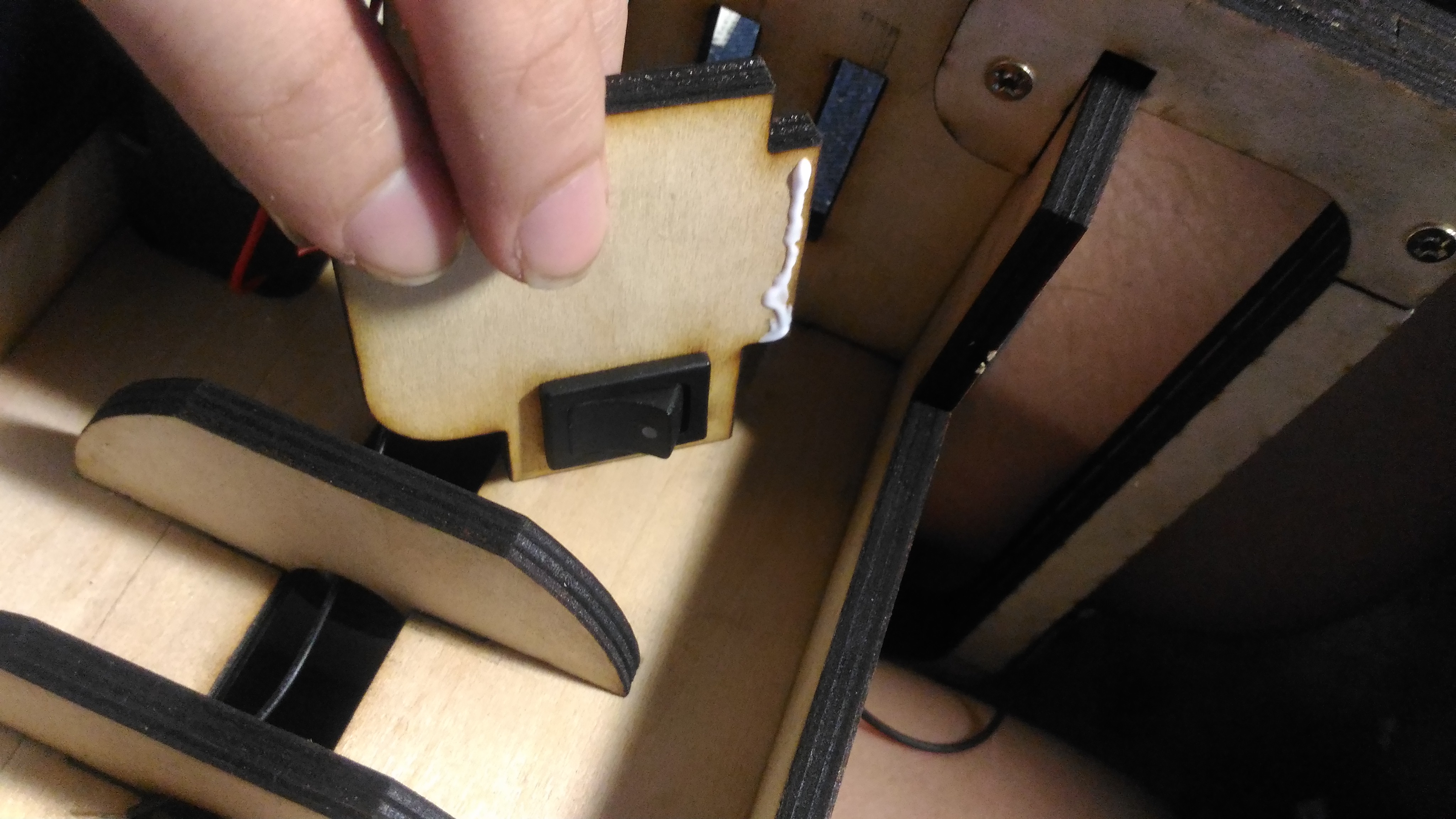

29.電源開關放入榫洞中自然會固定住

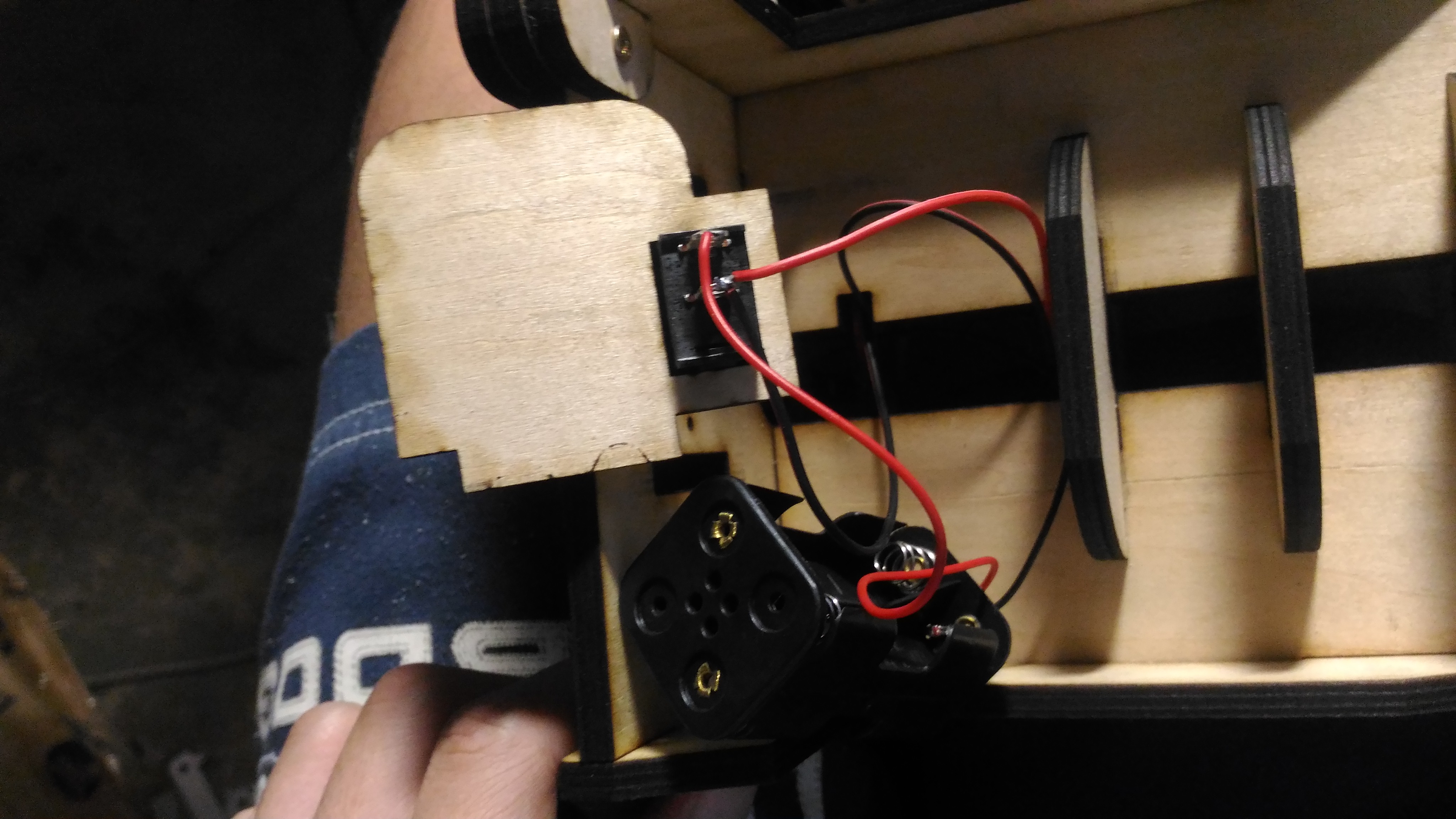

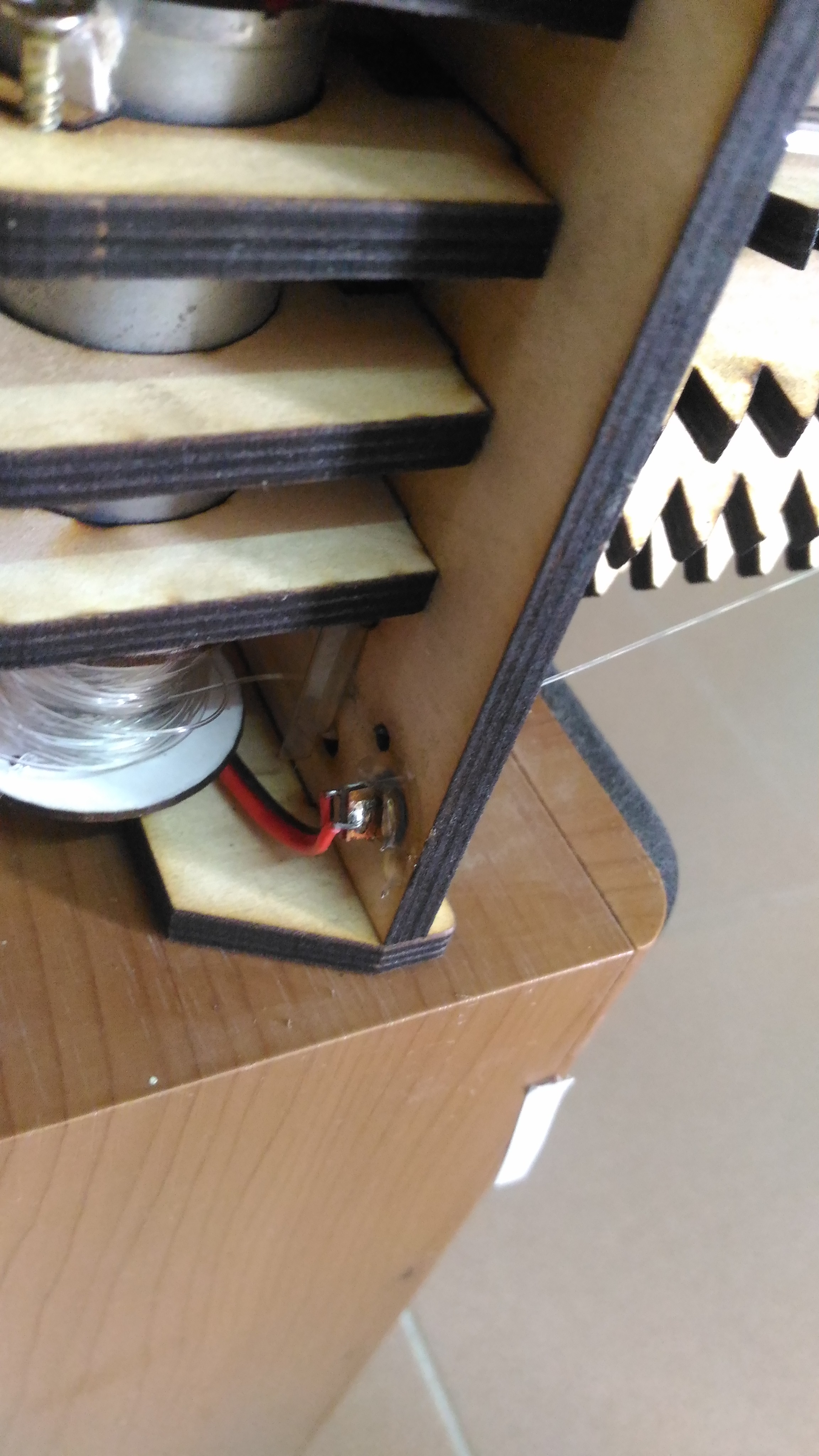

30.電源配線

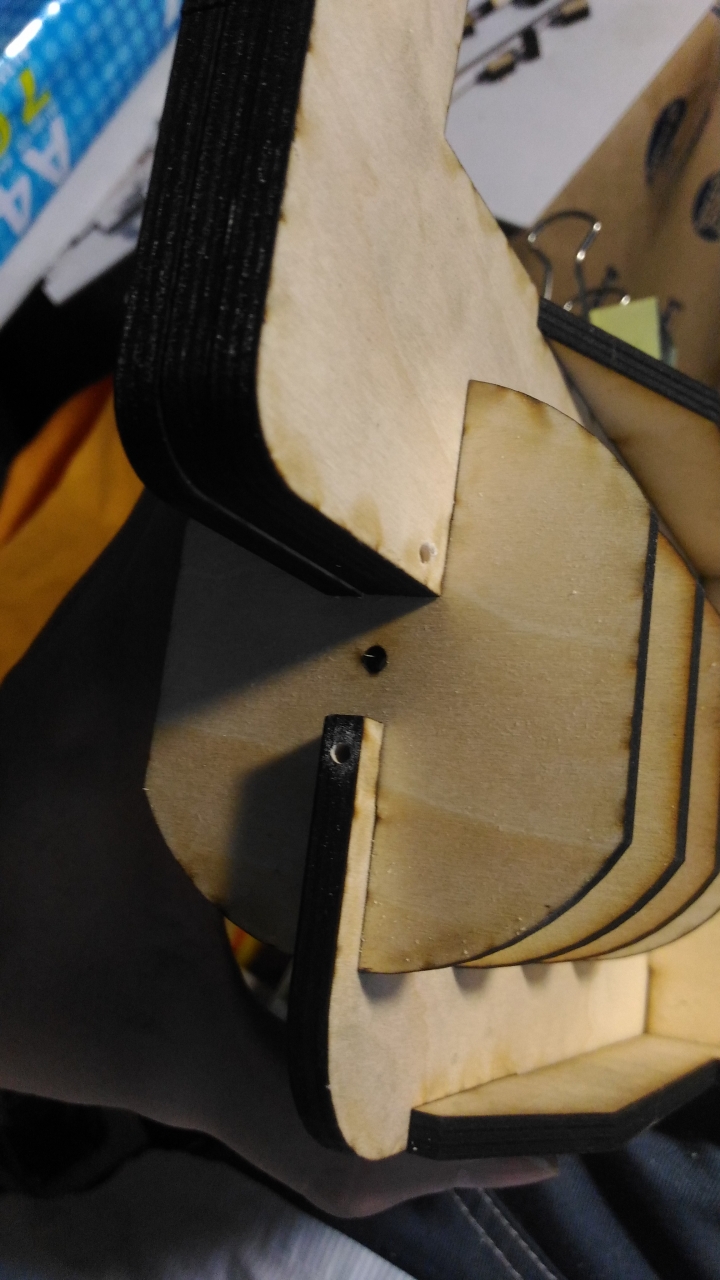

31.此處永不拆卸，用白膠做永久黏合
32.插入洞中後如圖
33.另一邊也是如此

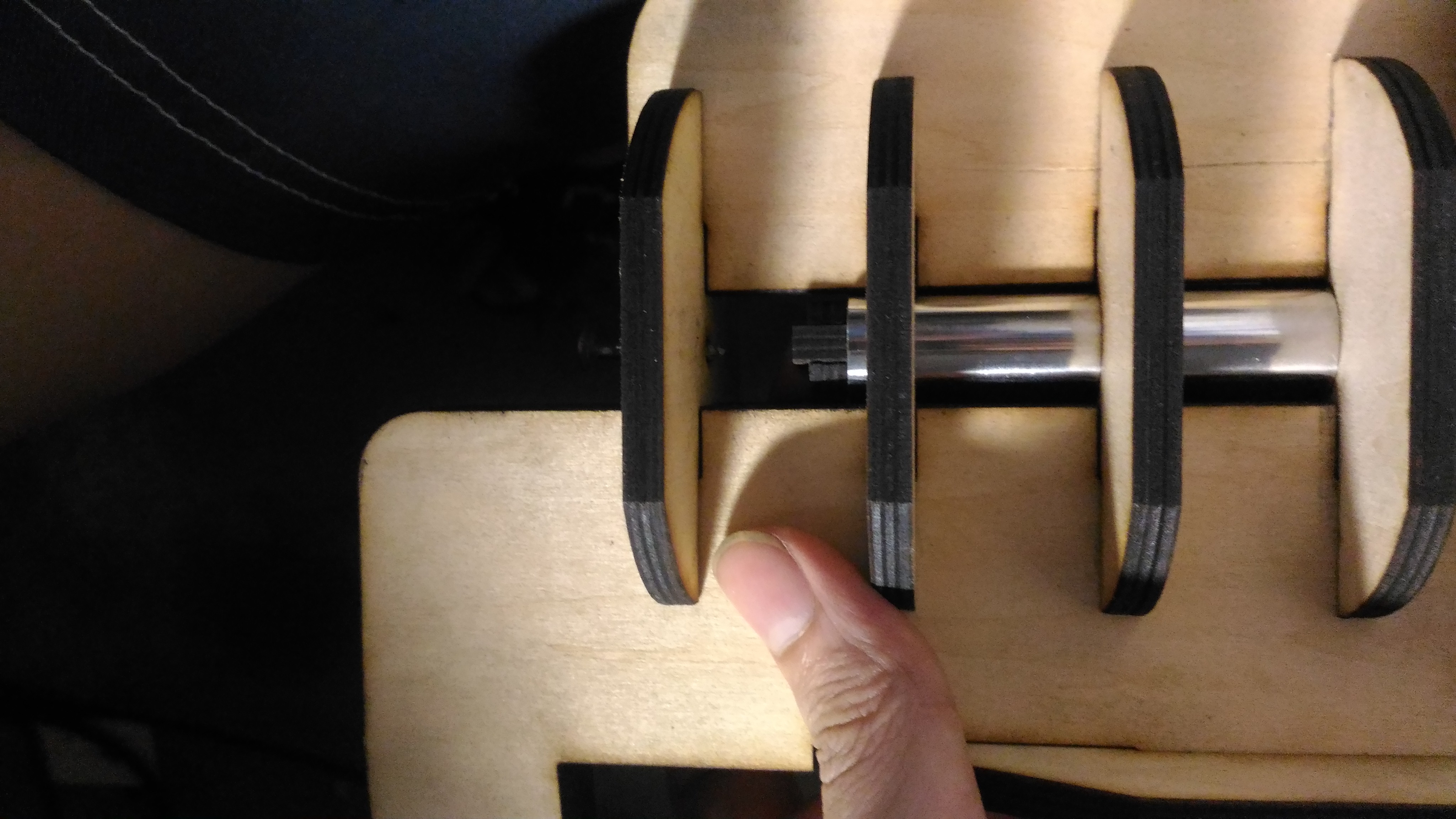

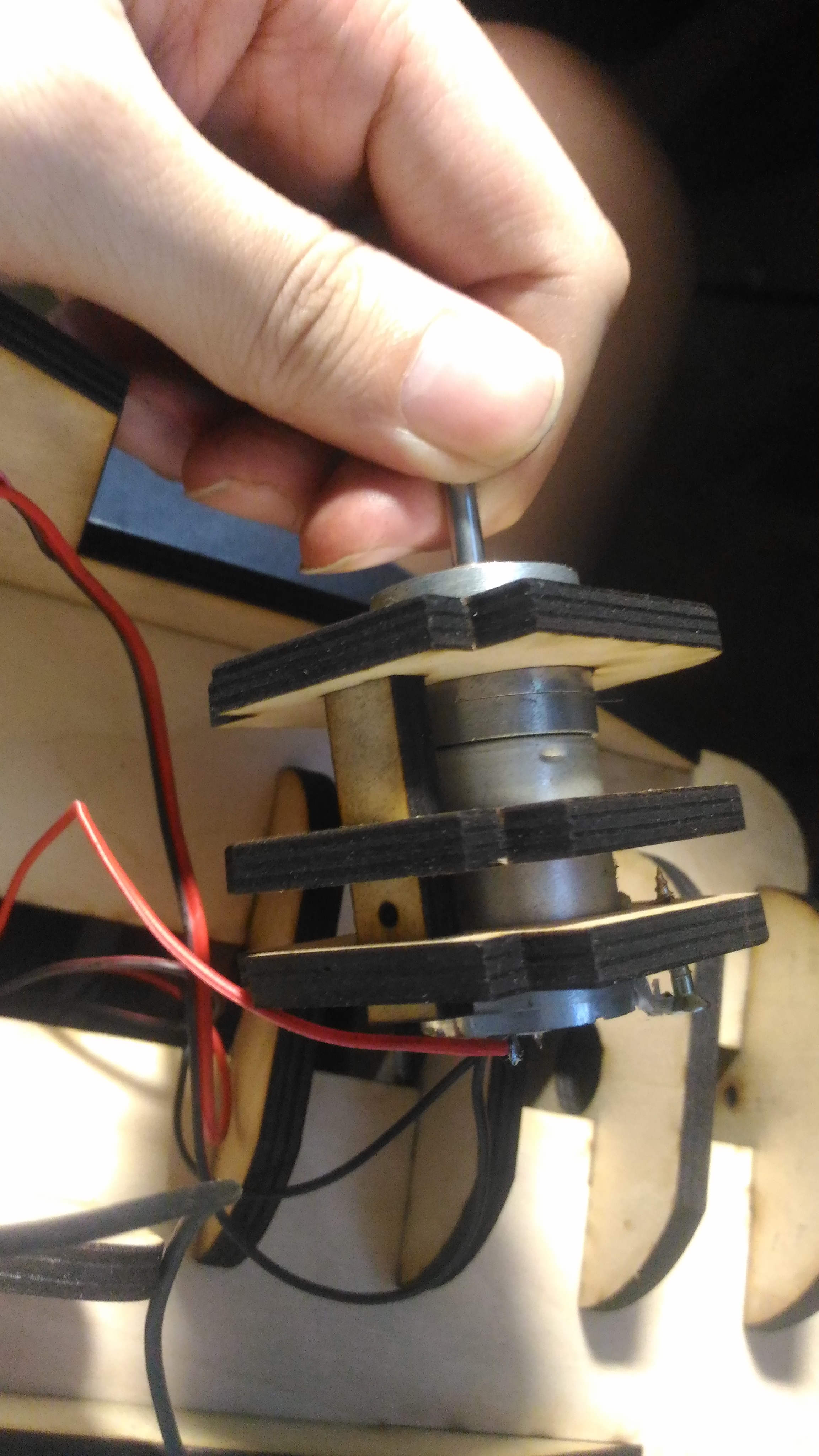

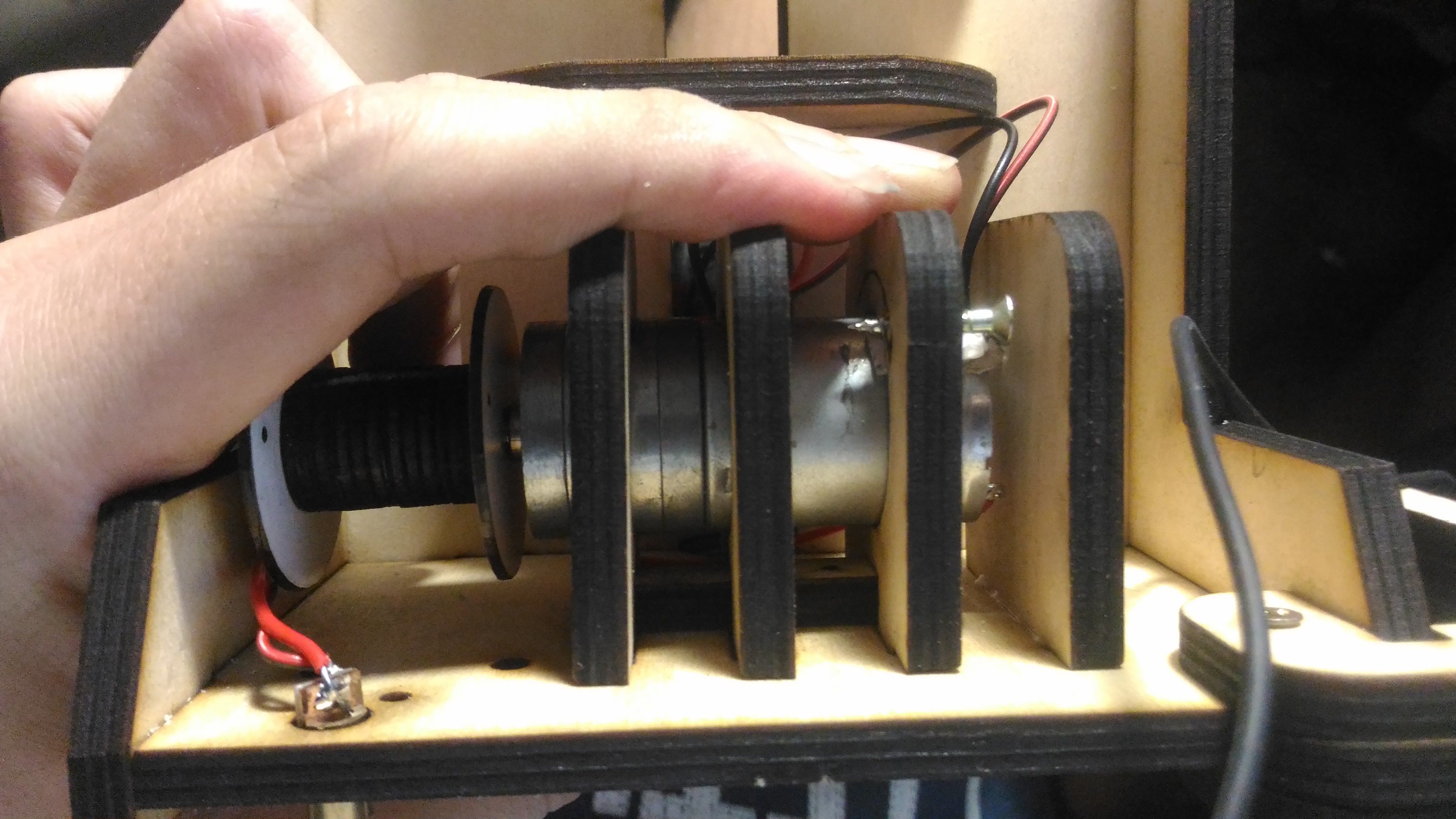

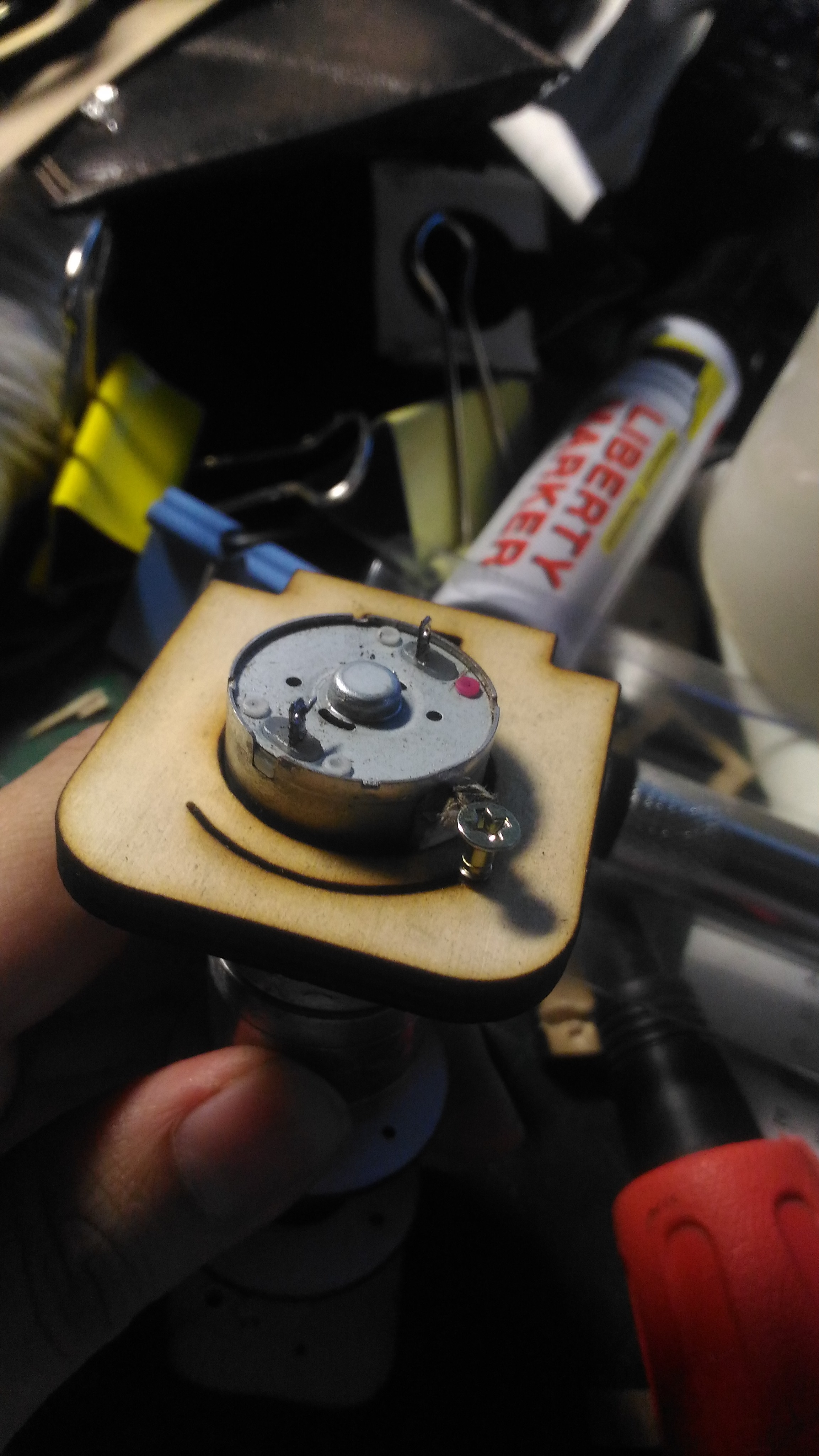

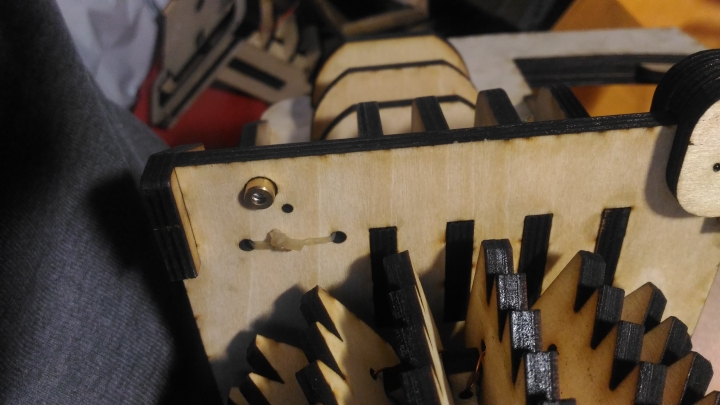

34.固定馬達的榫片，上頭螺絲鎖越緊夾馬達也夾得越緊

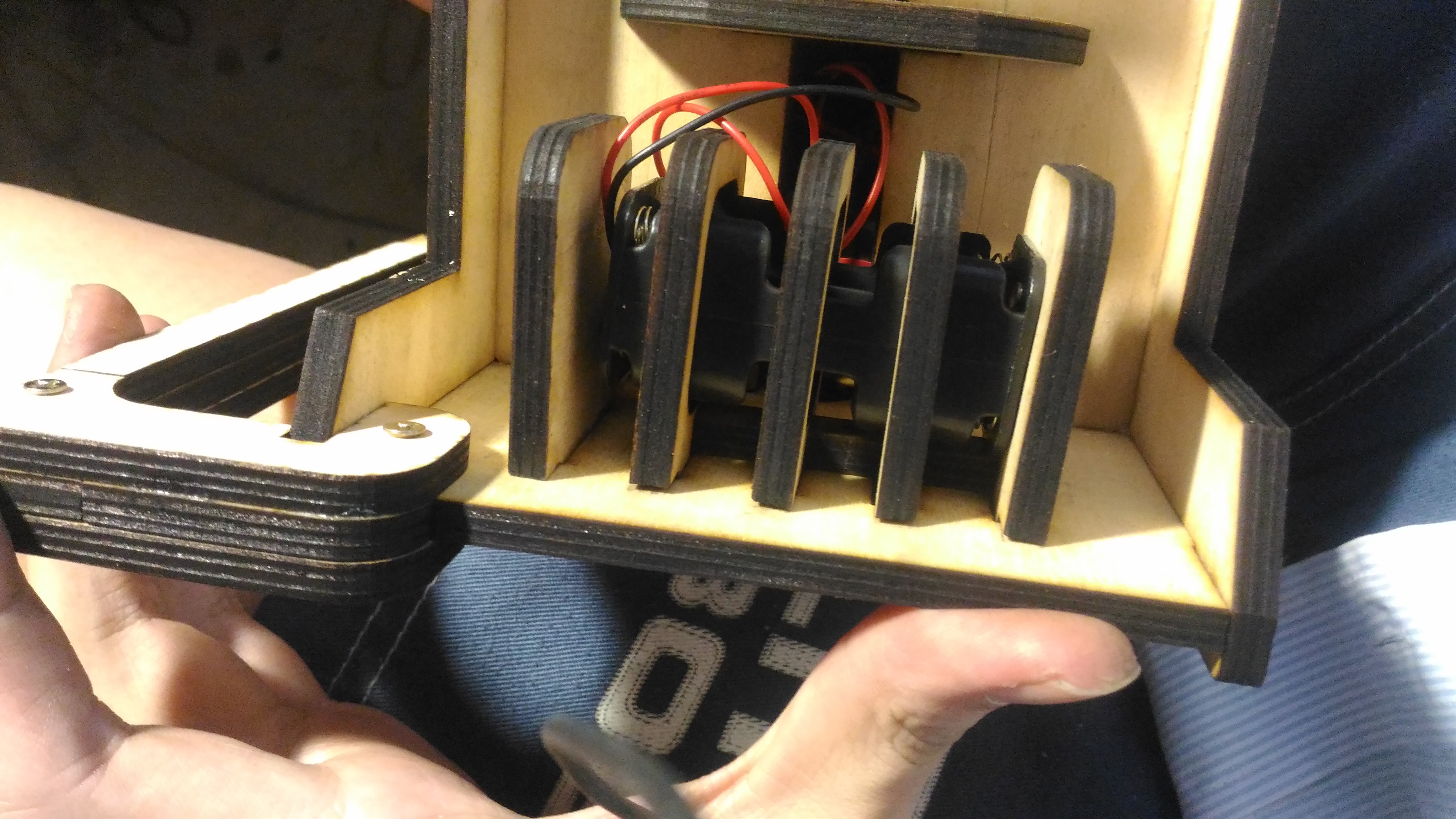

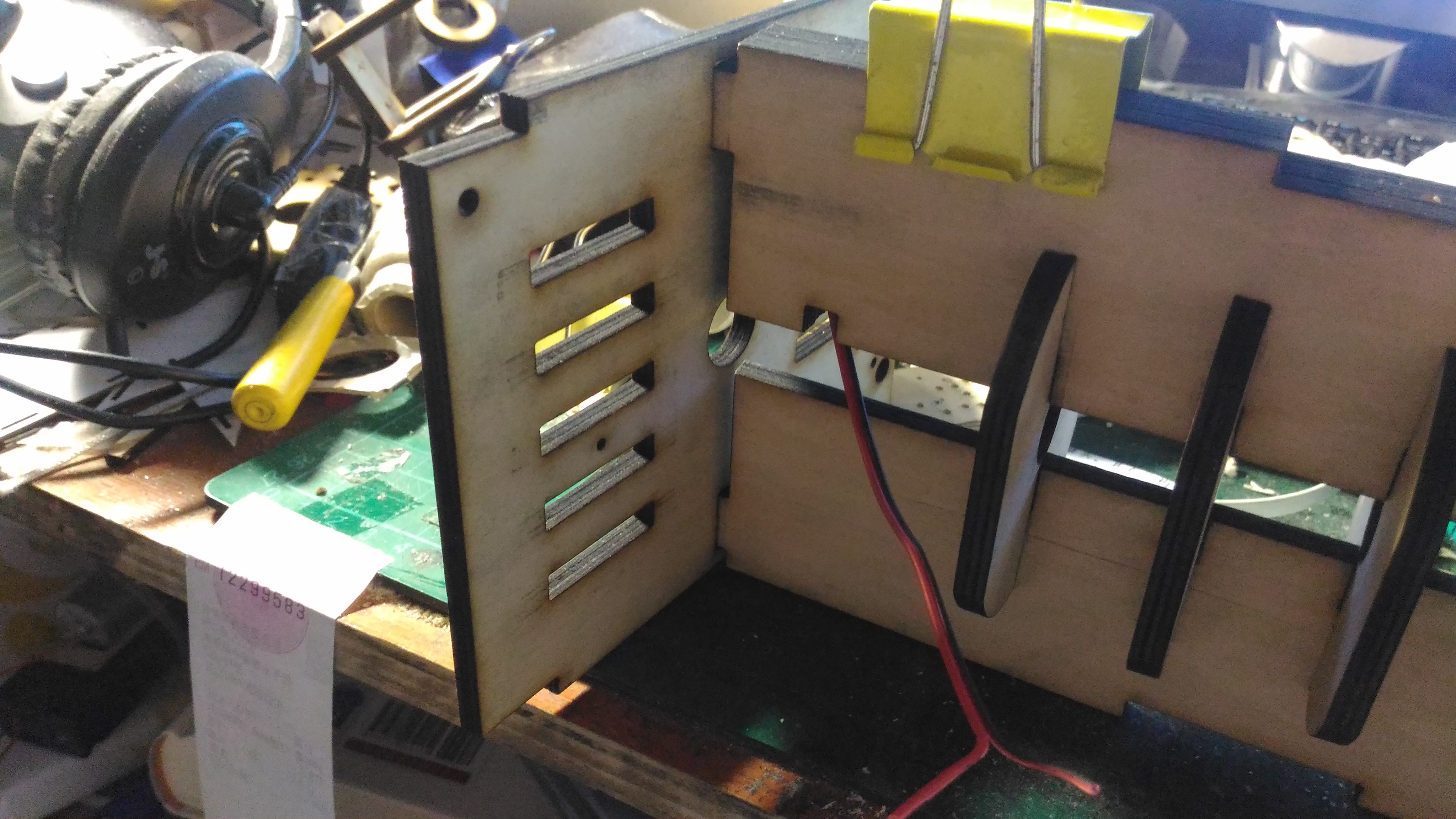

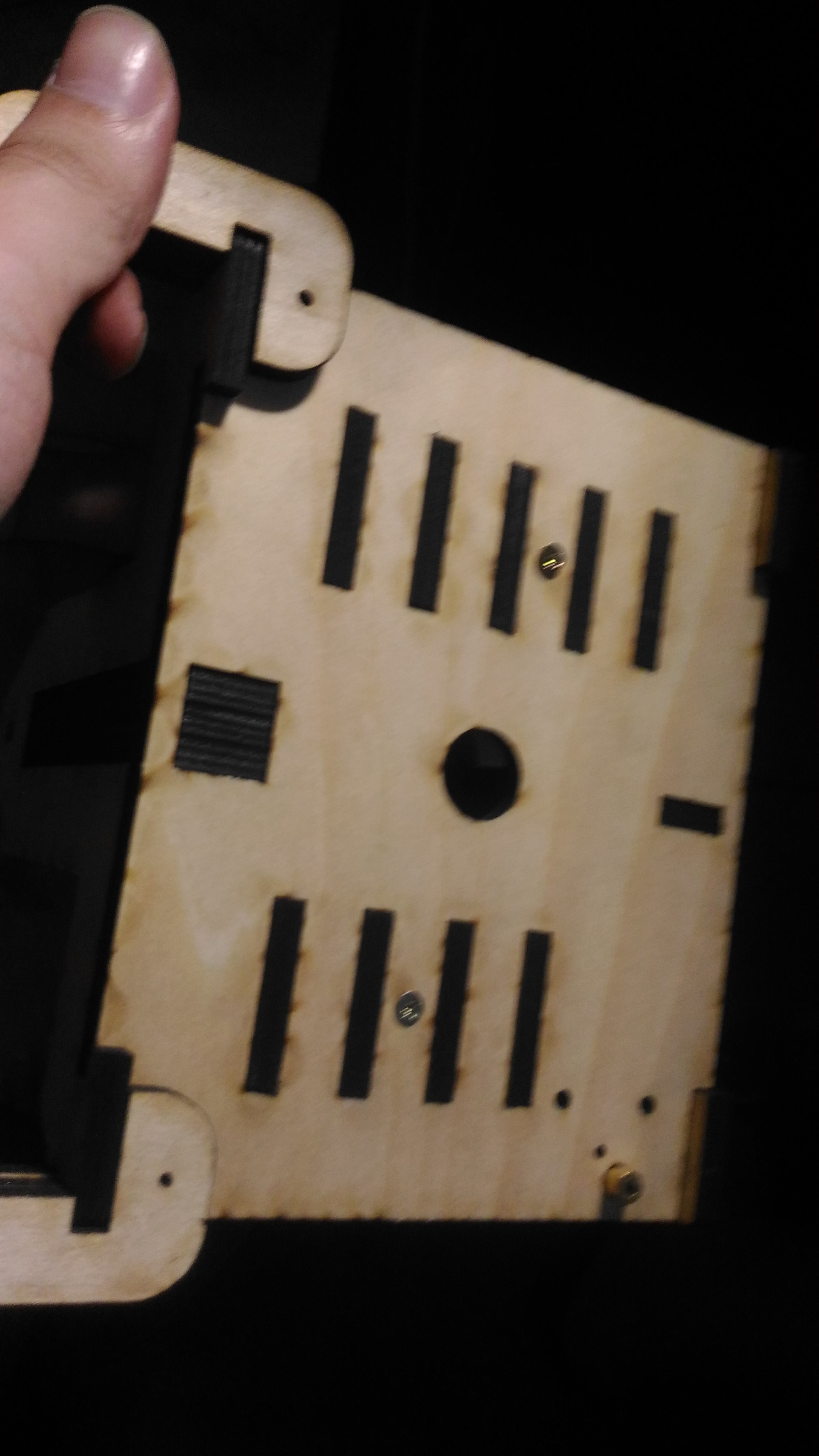

35.其餘的零件也組合上去
36.入榫洞
37.另一側電池面也入榫洞
38.左右鎖上固定螺絲

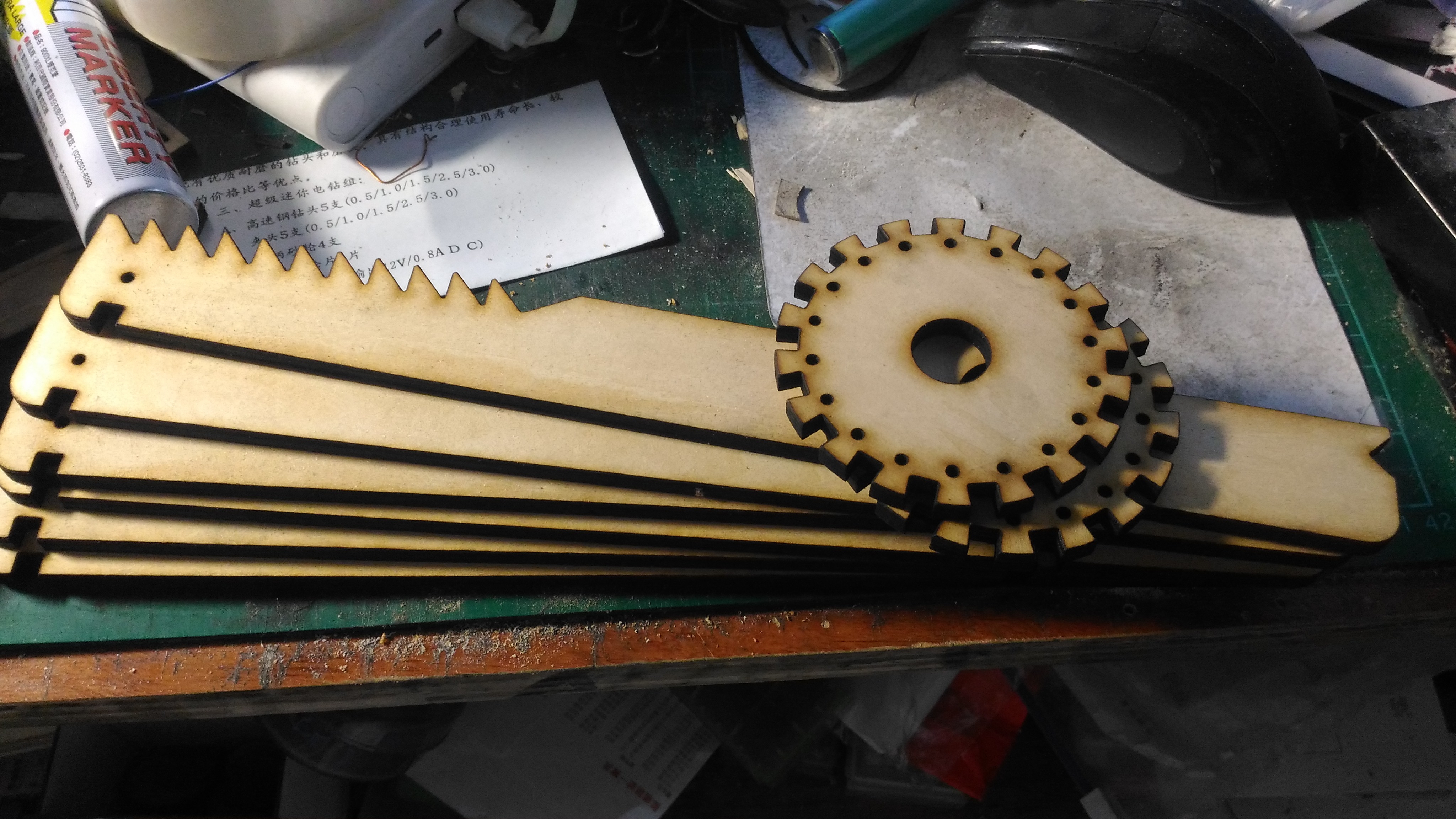

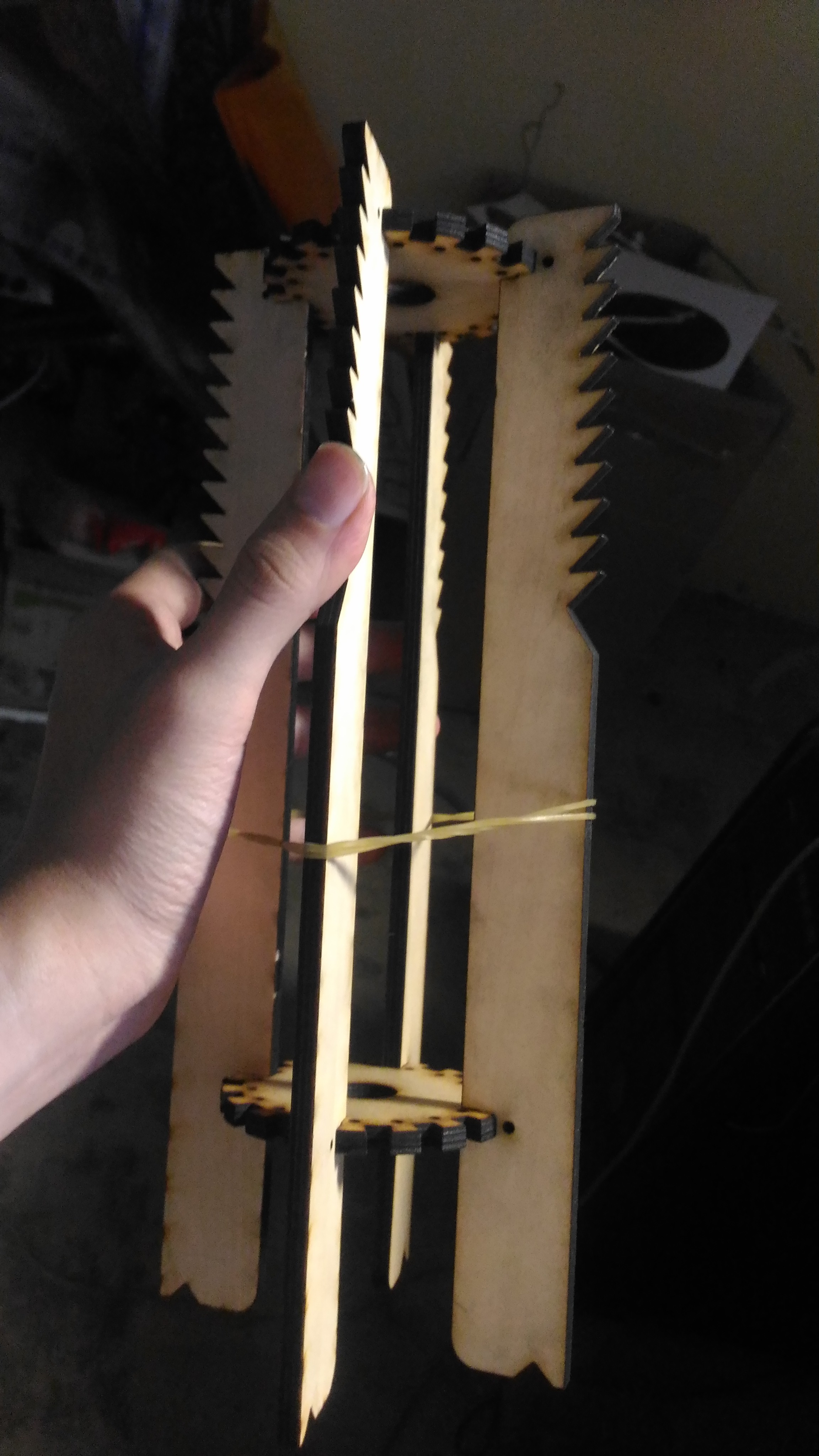

39.槍管部分的主要元件

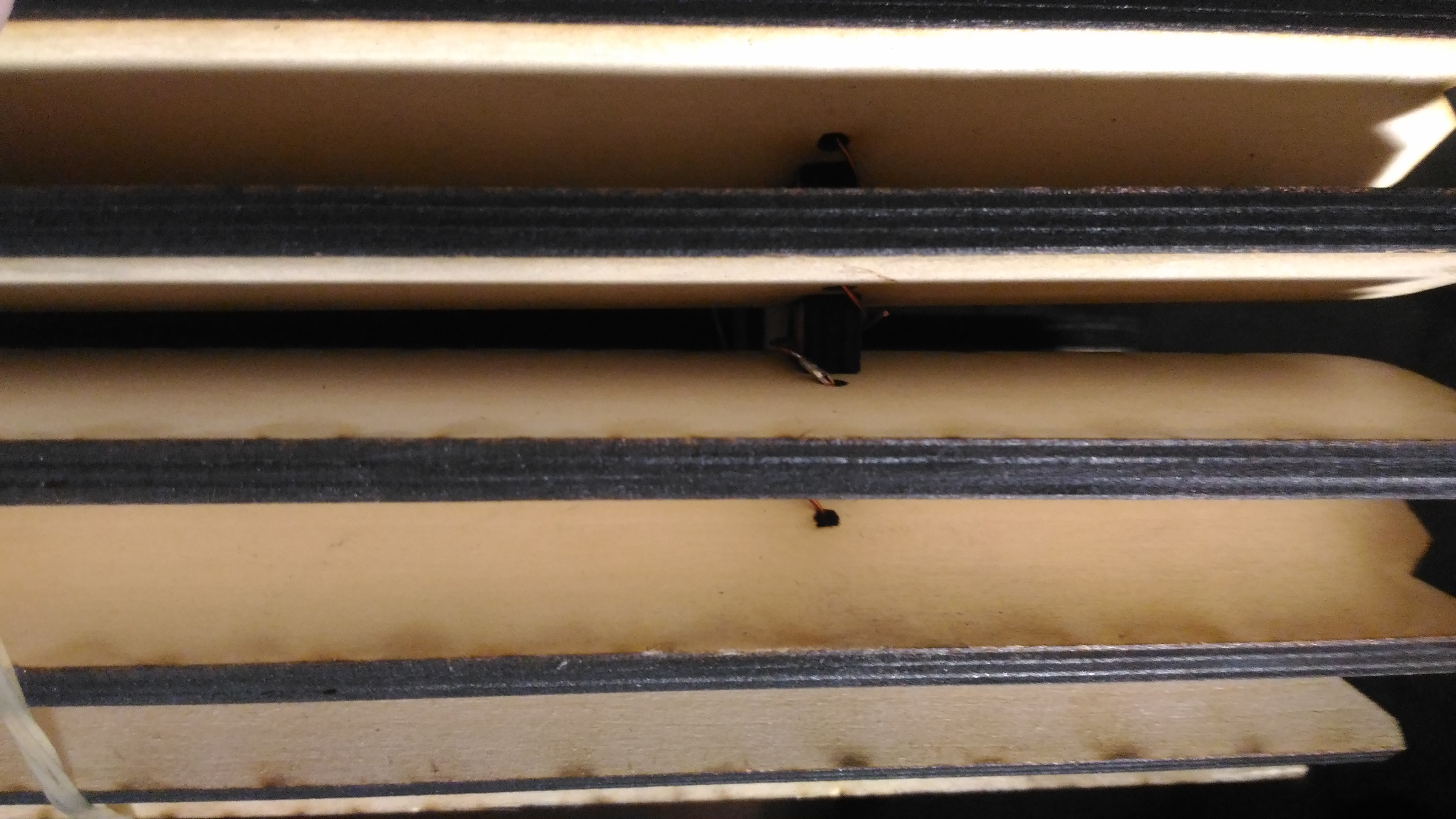

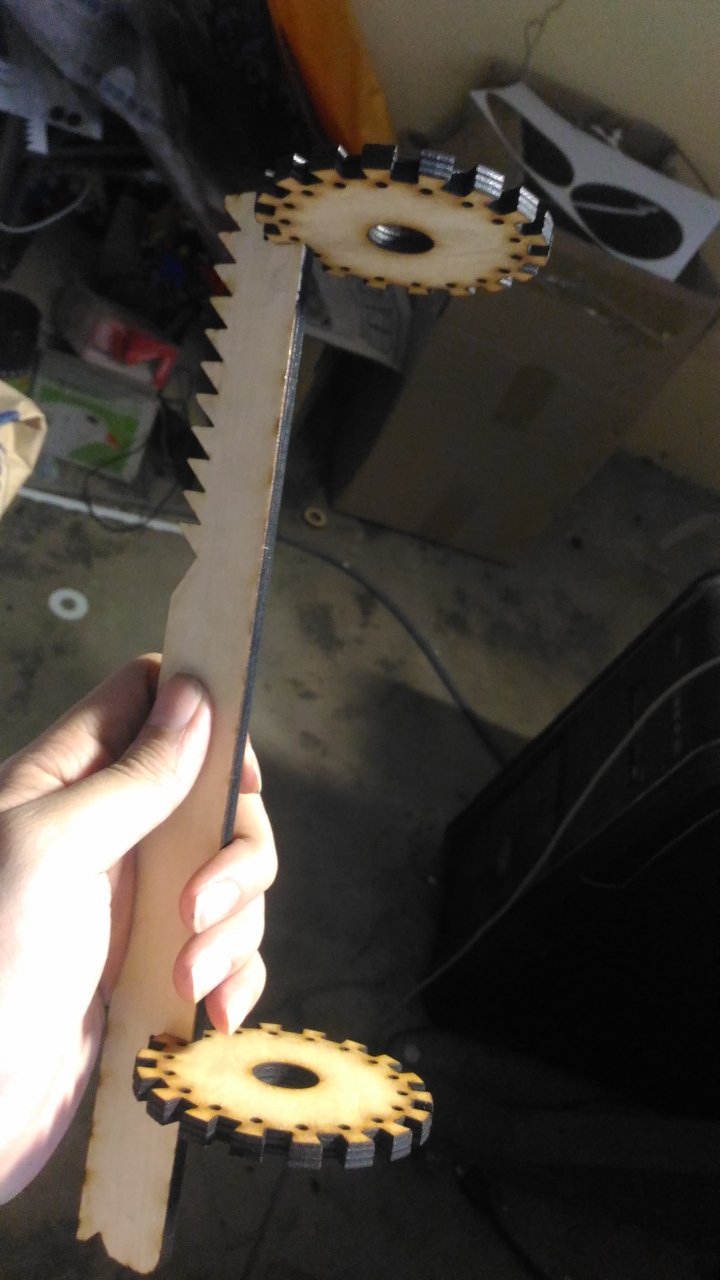

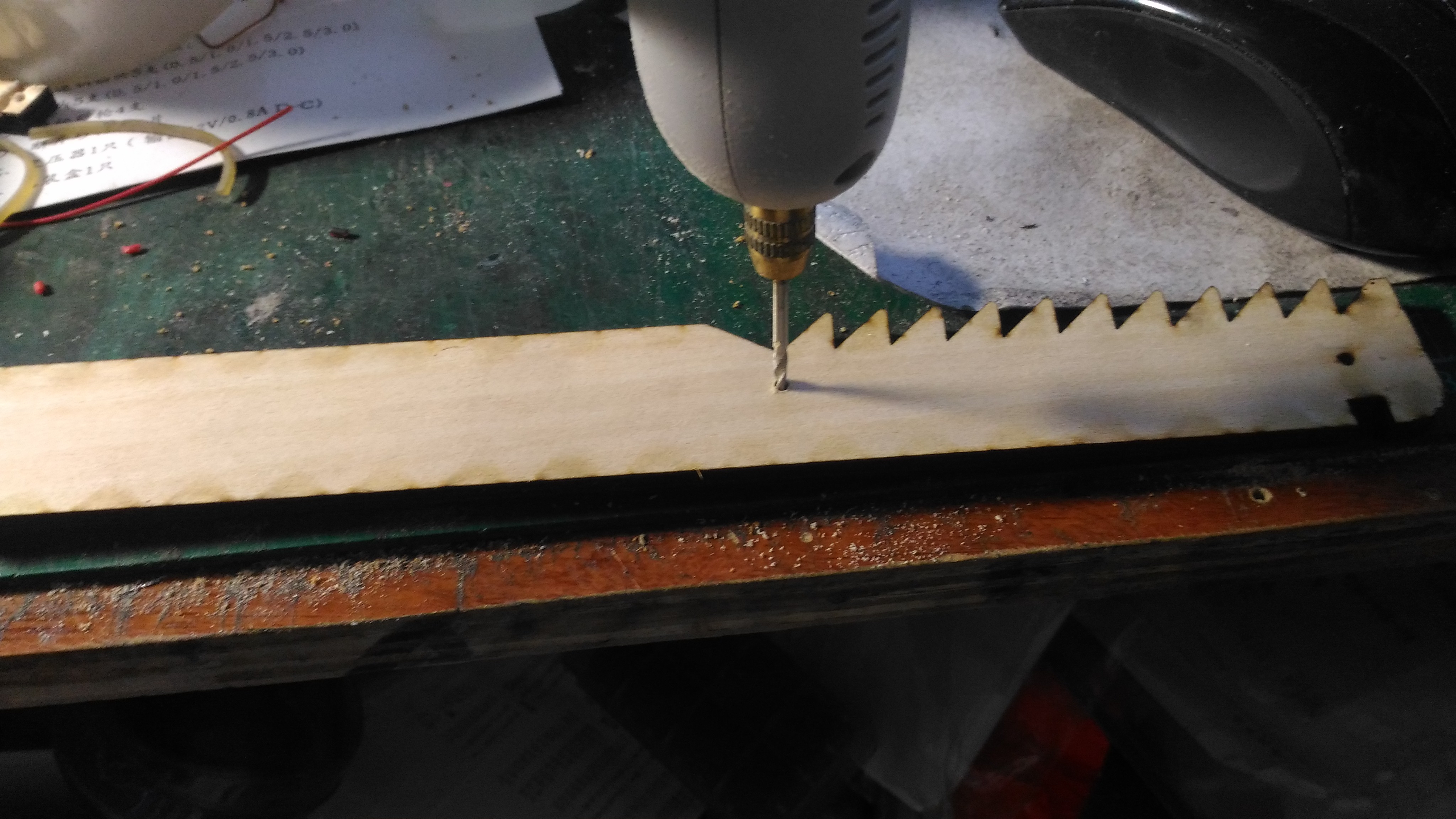

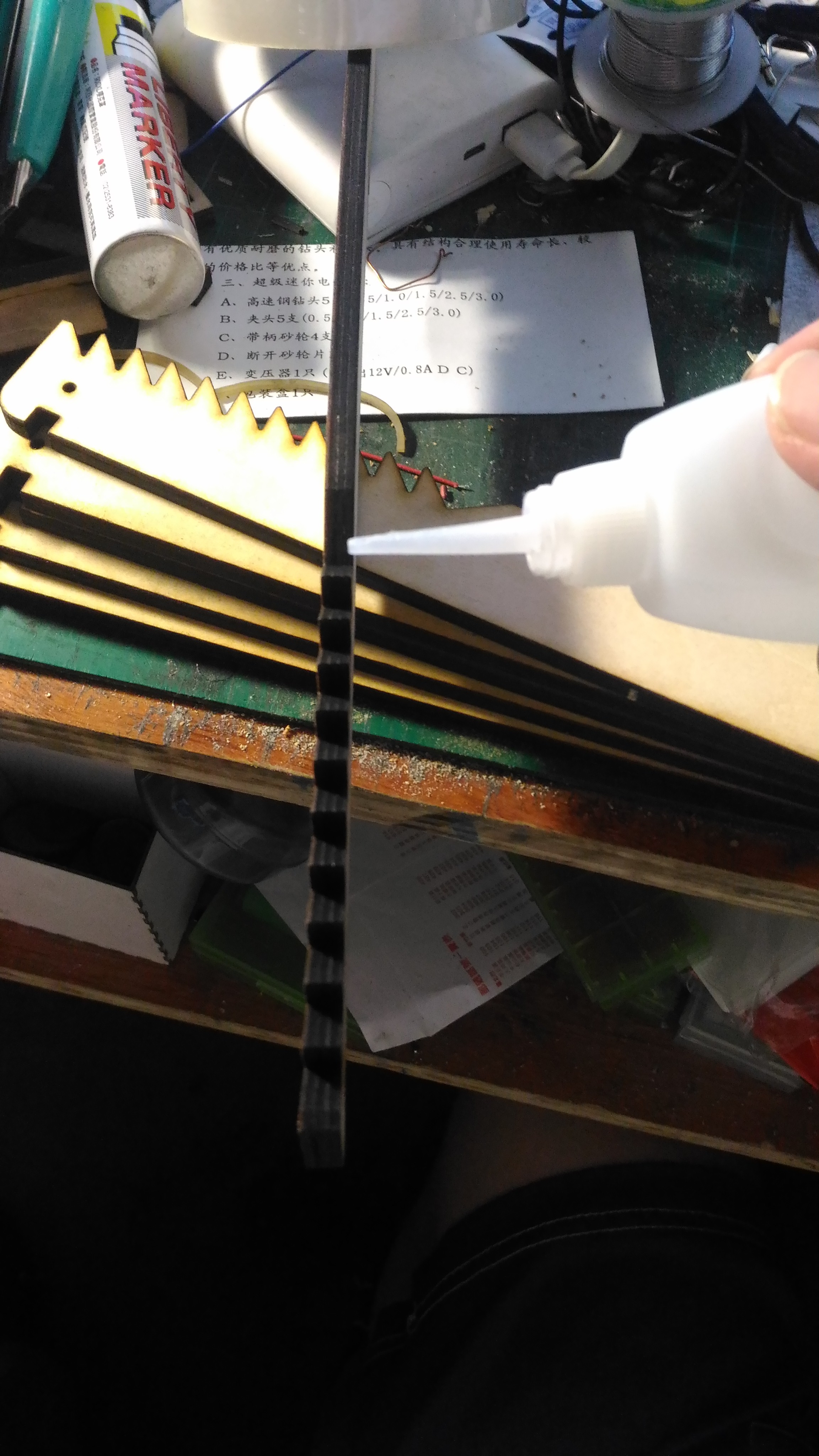

40.將鋸齒溝槽滴上三秒膠做表面強化
41.將此處用電鑽打洞，做釣魚線固定之處，只需要一個打洞不需全部都打

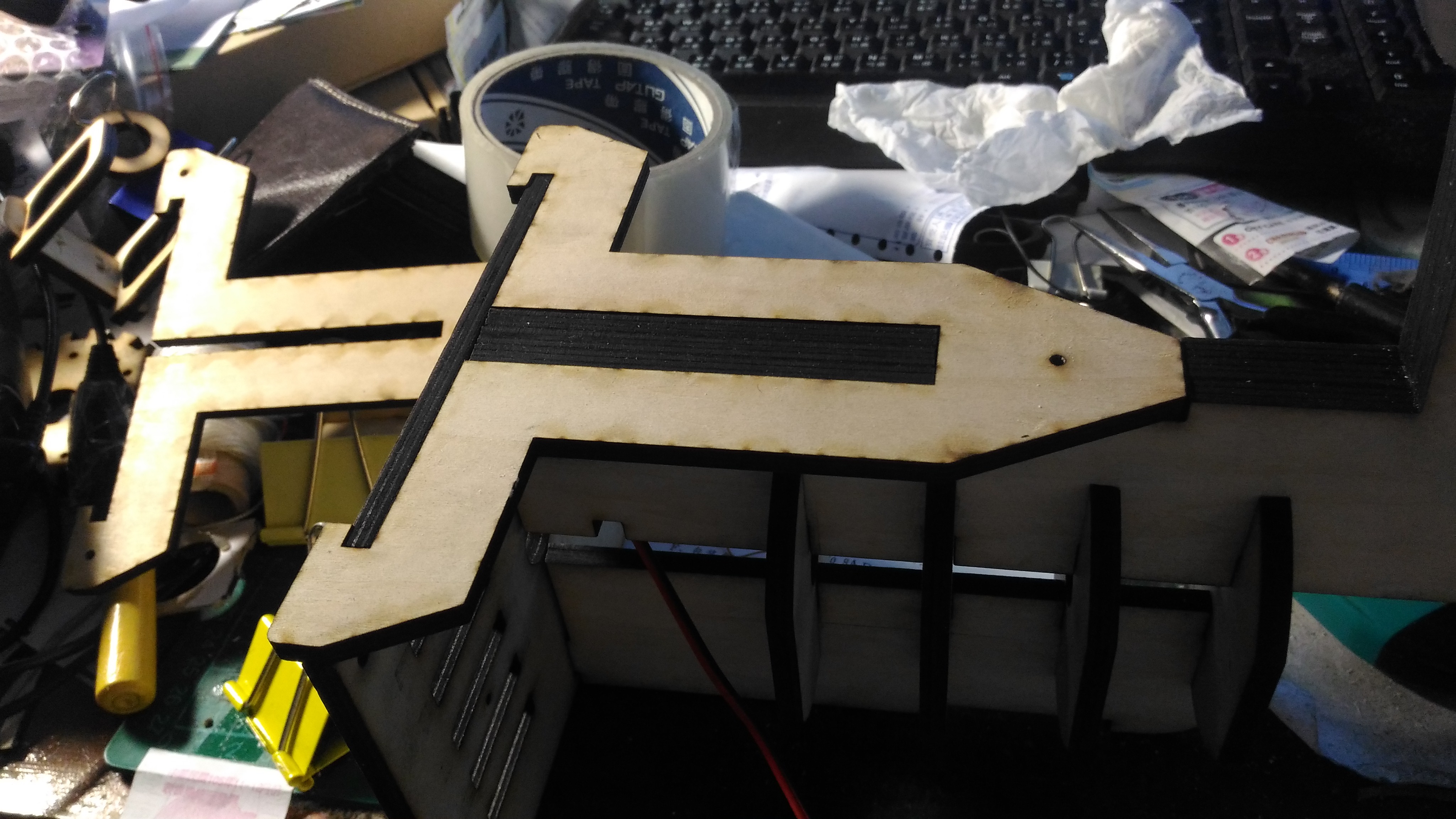

42.組合
43.先插入4個並以橡皮筋固定，待會比較好動作

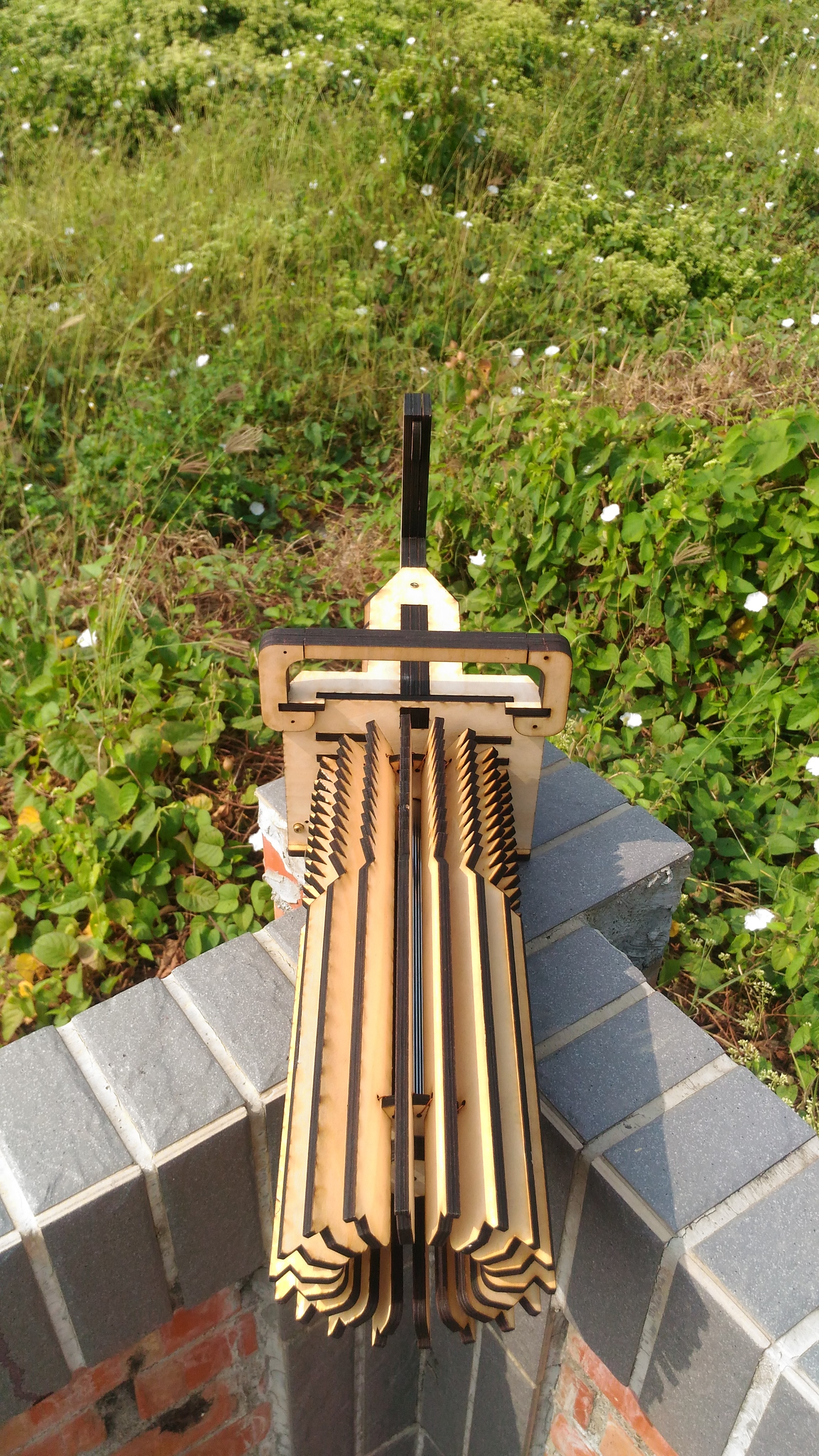

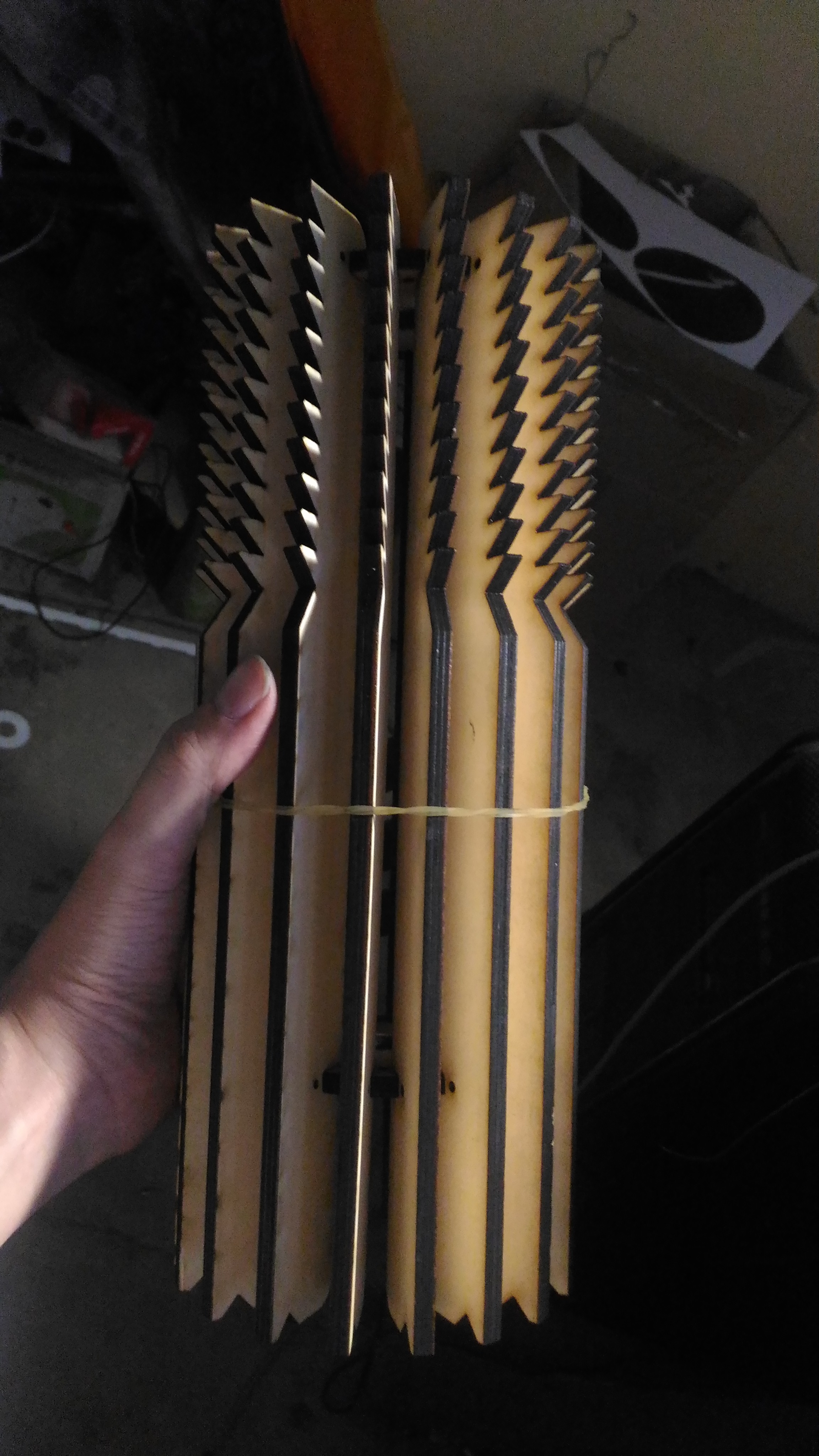

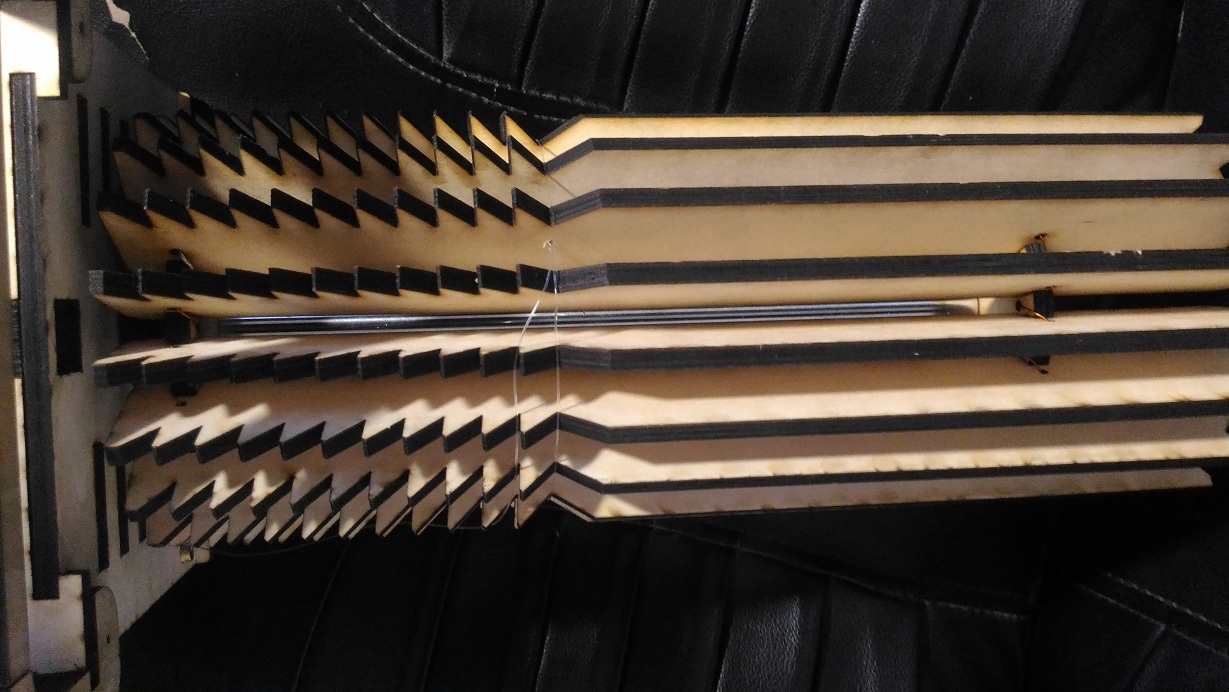

44.全部18個固定後的模樣

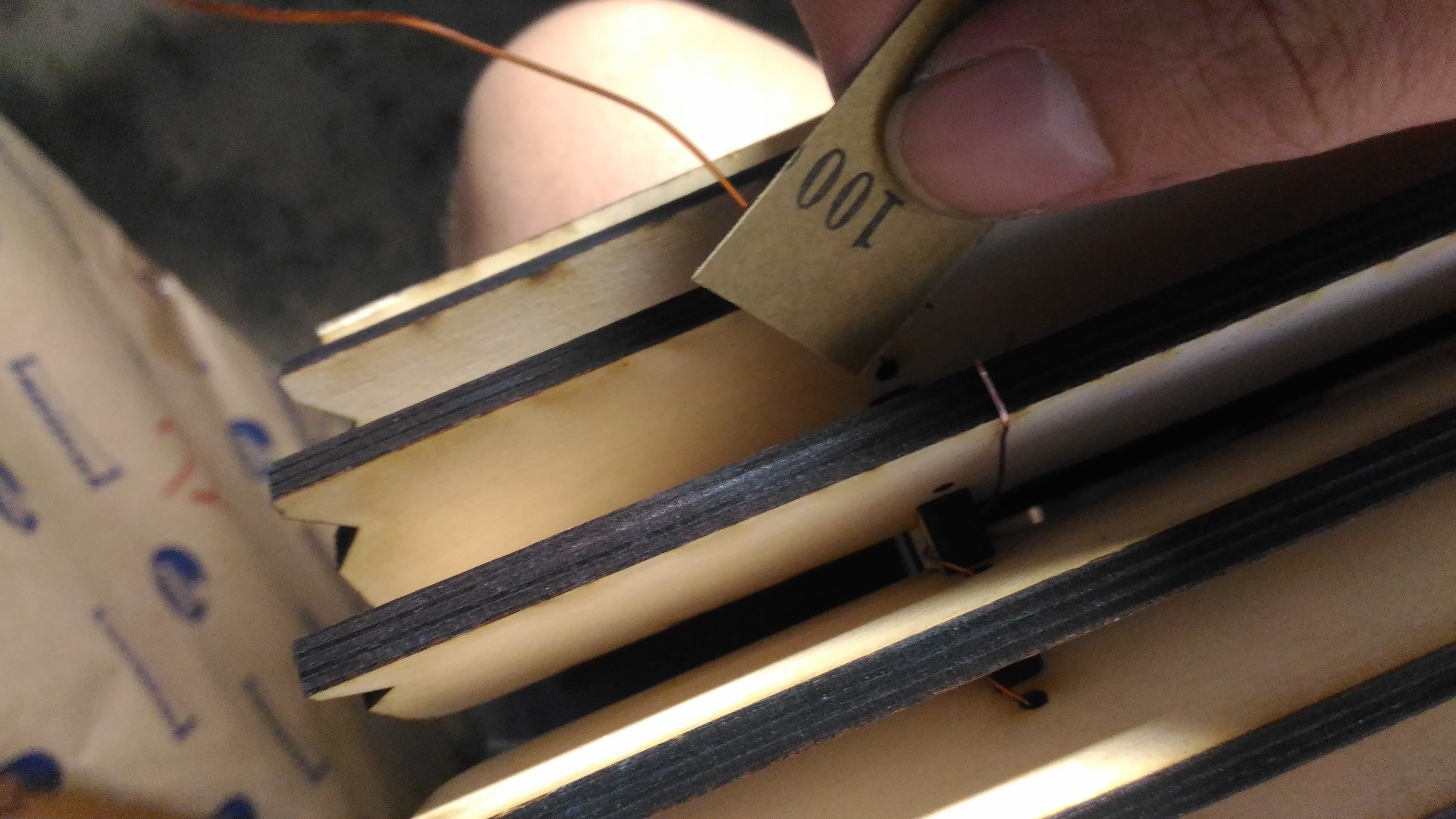

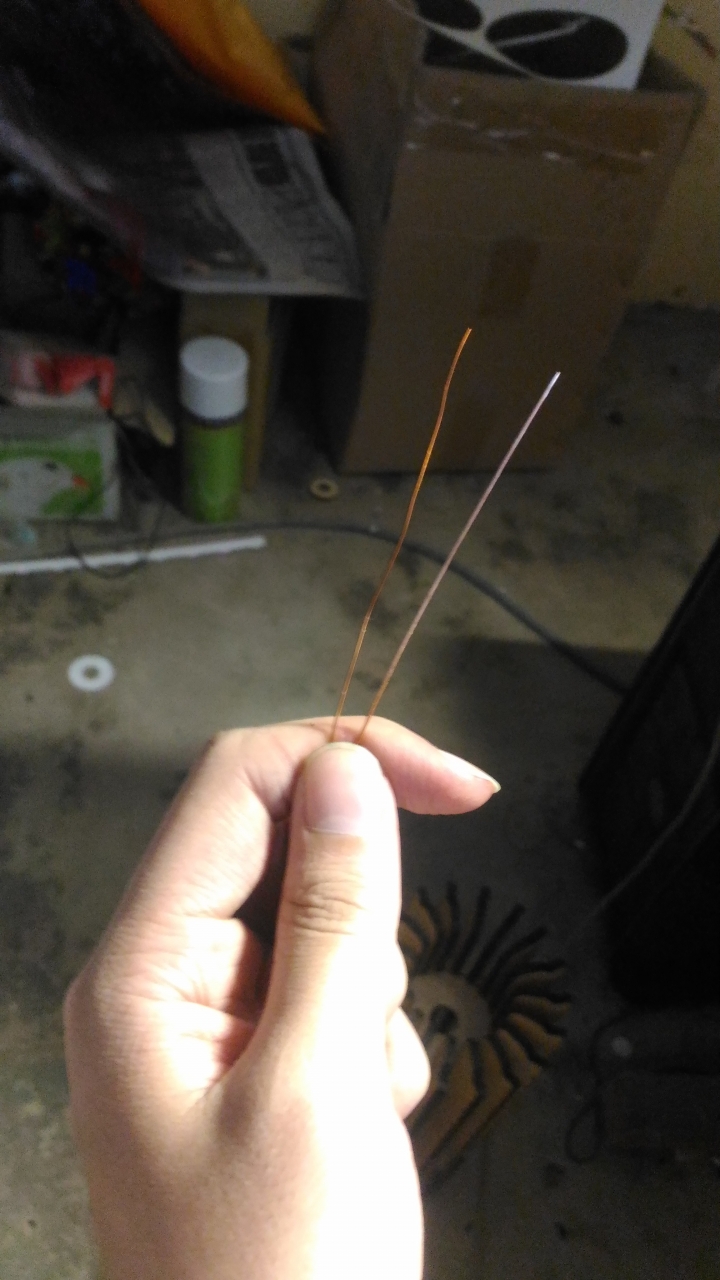

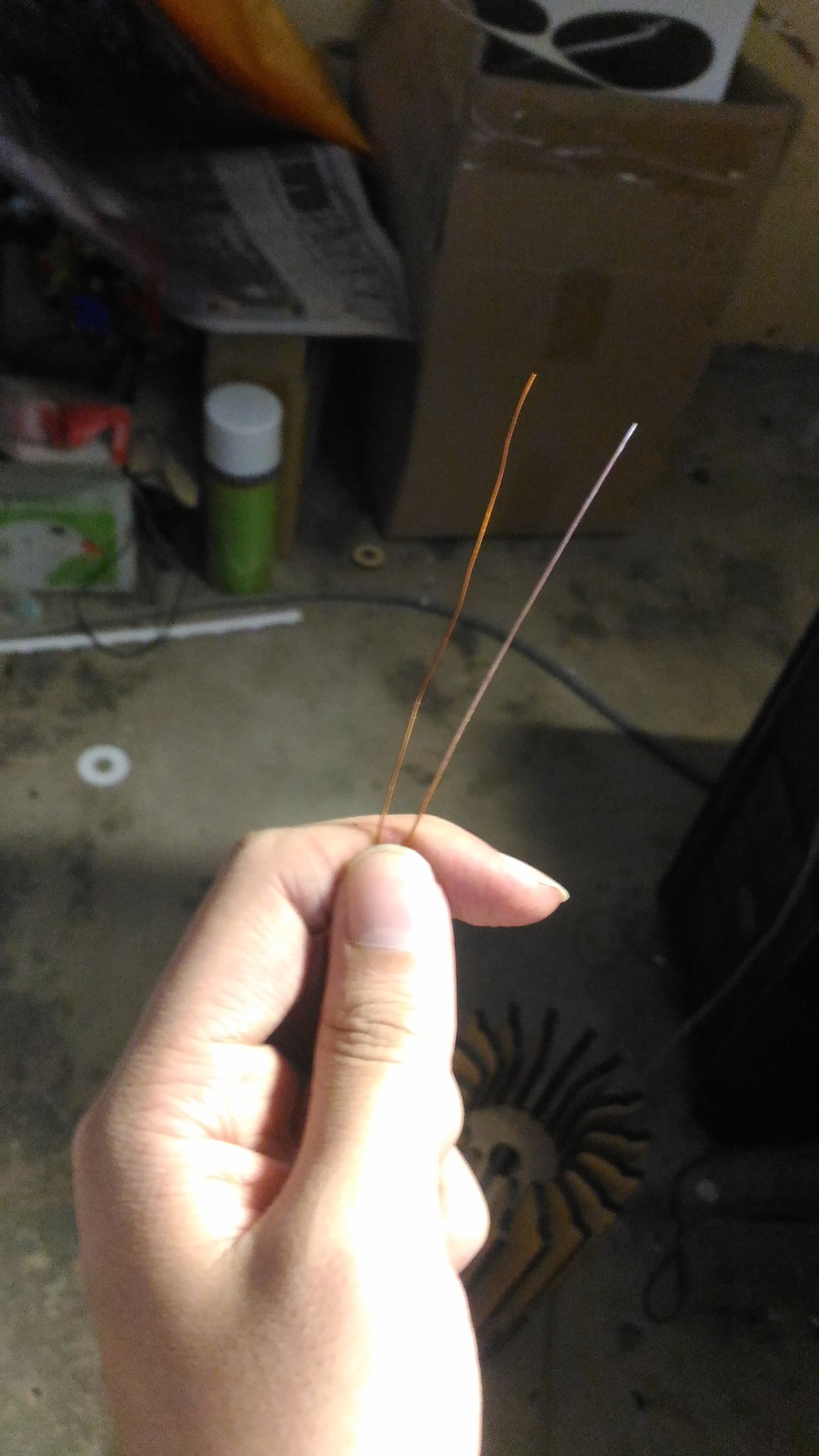

45.取出一0.6mm徑寬的漆包線長60cm並在一端先用砂紙去漆

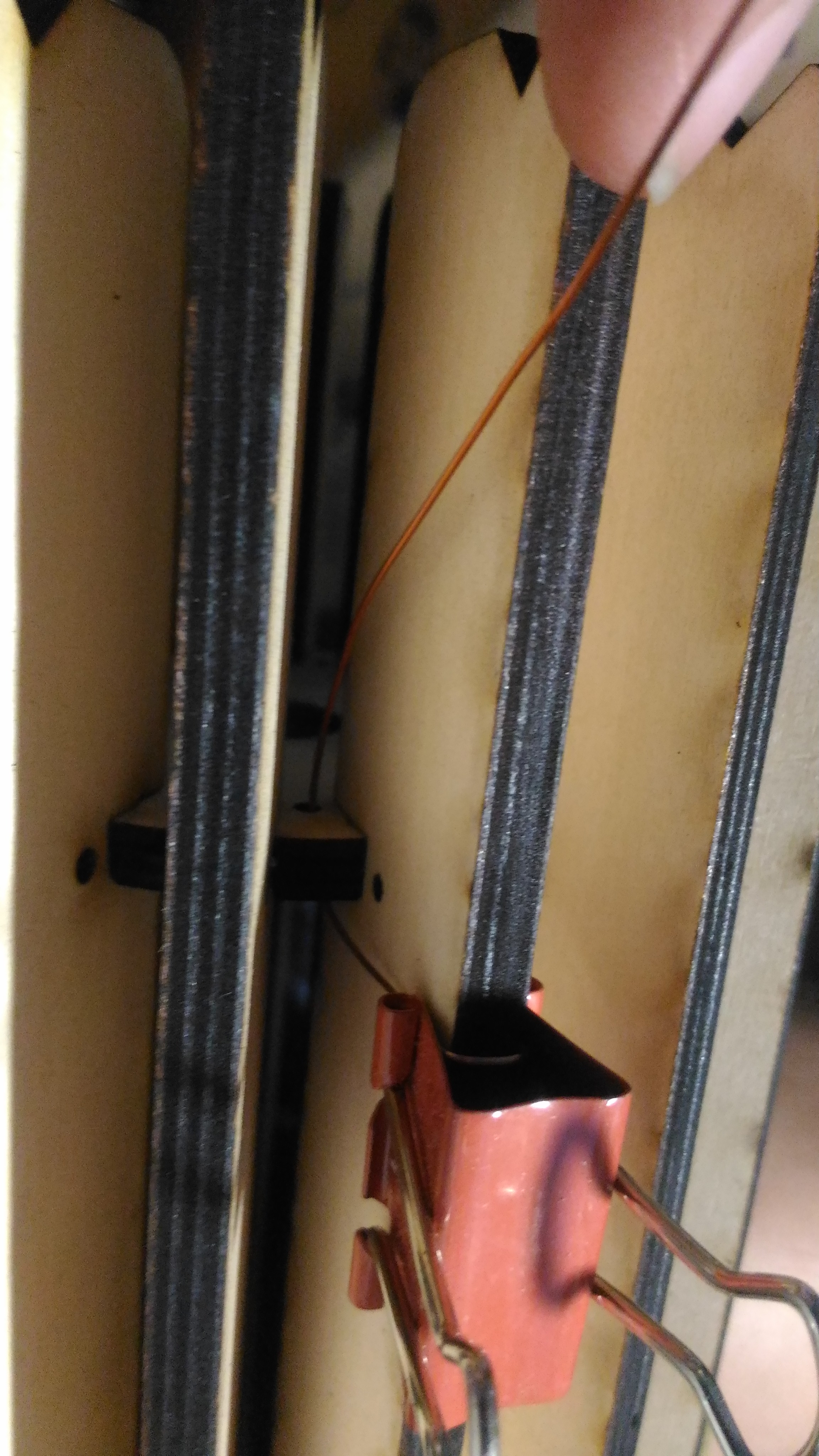

46.漆包線去漆部分當起點，用長尾夾固定

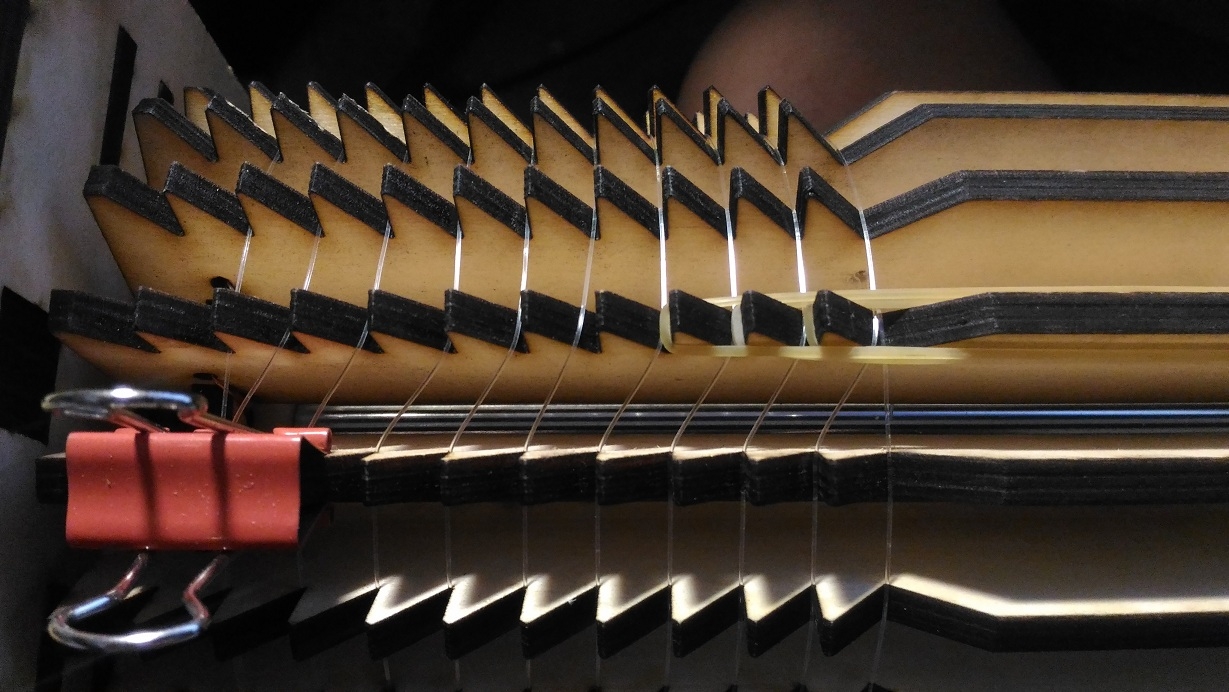

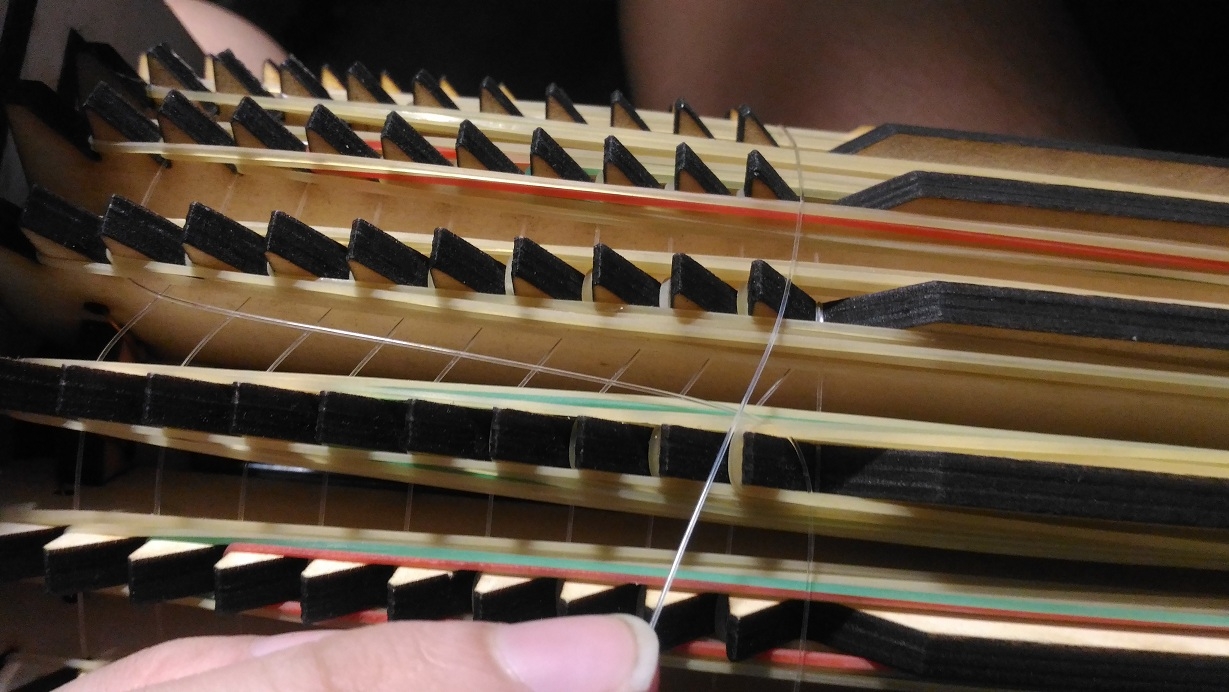

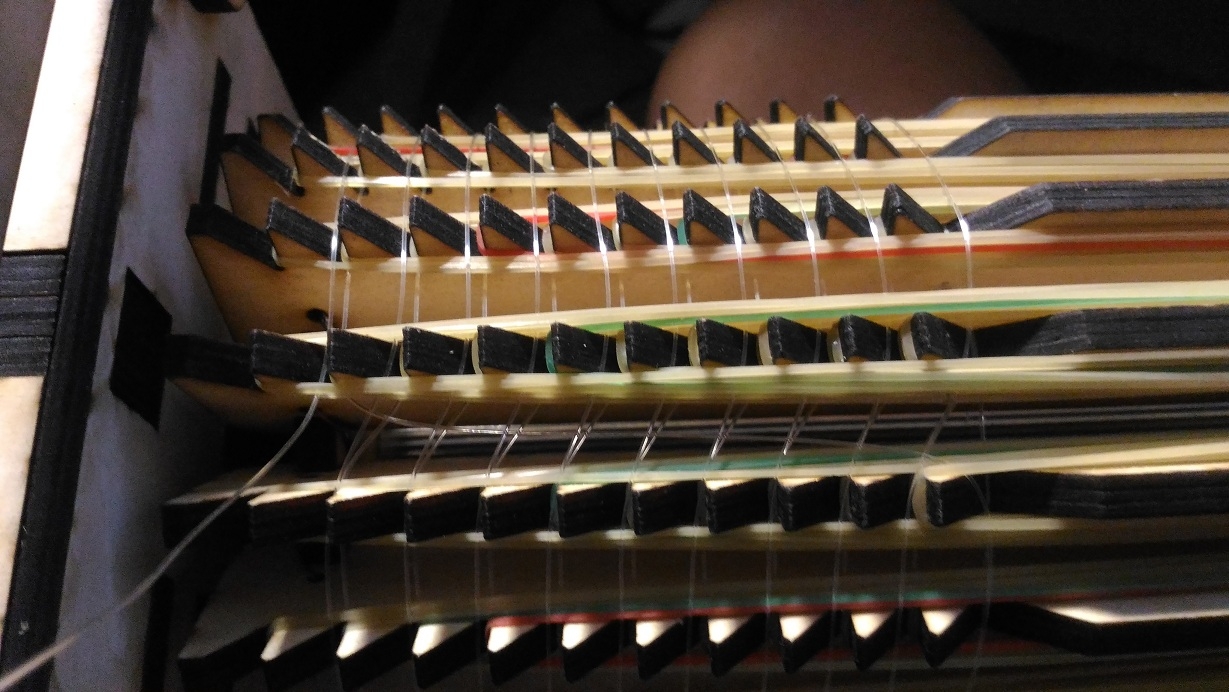

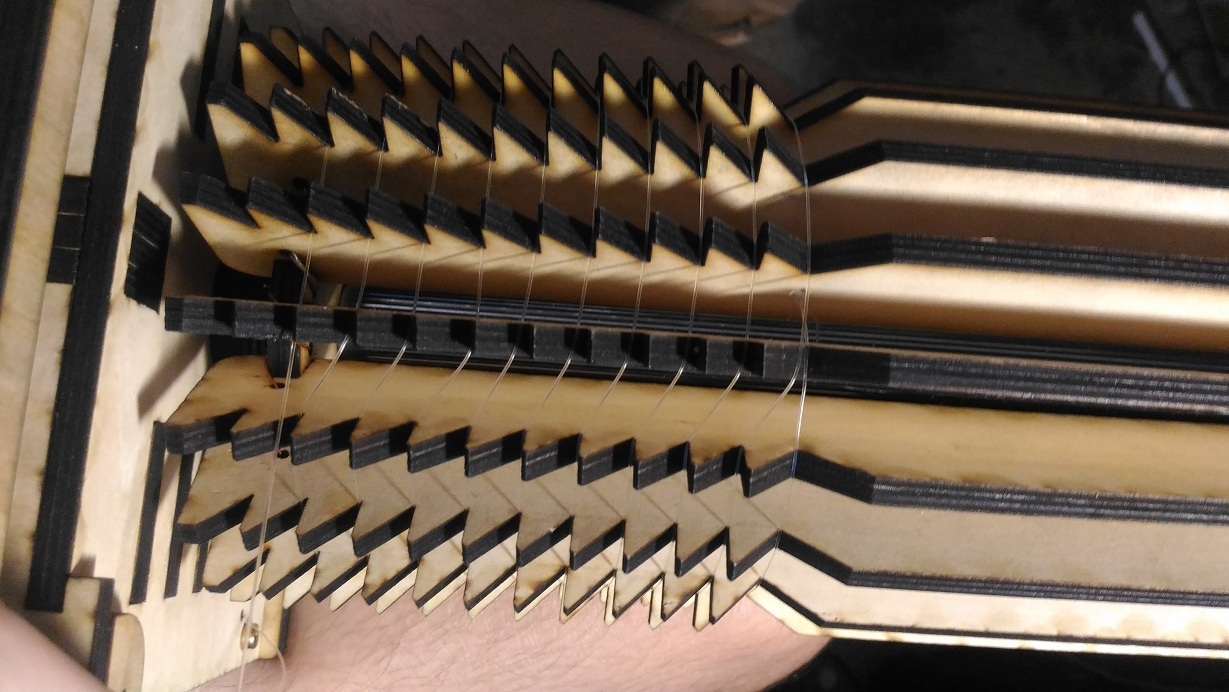

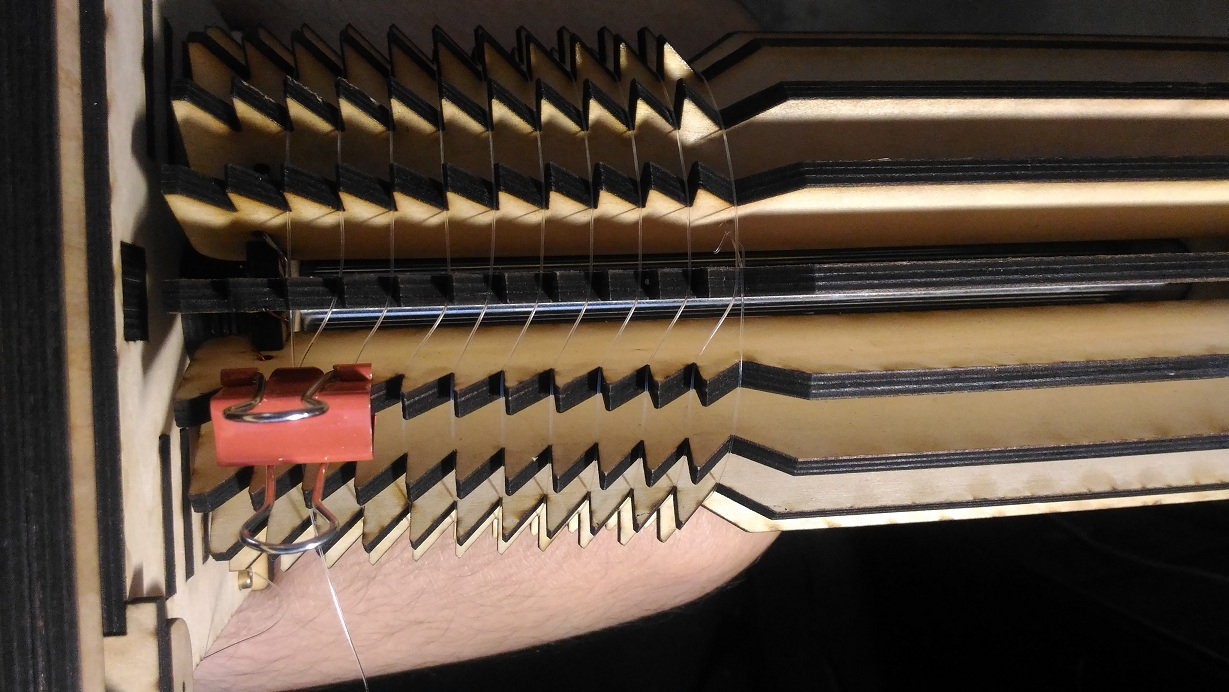

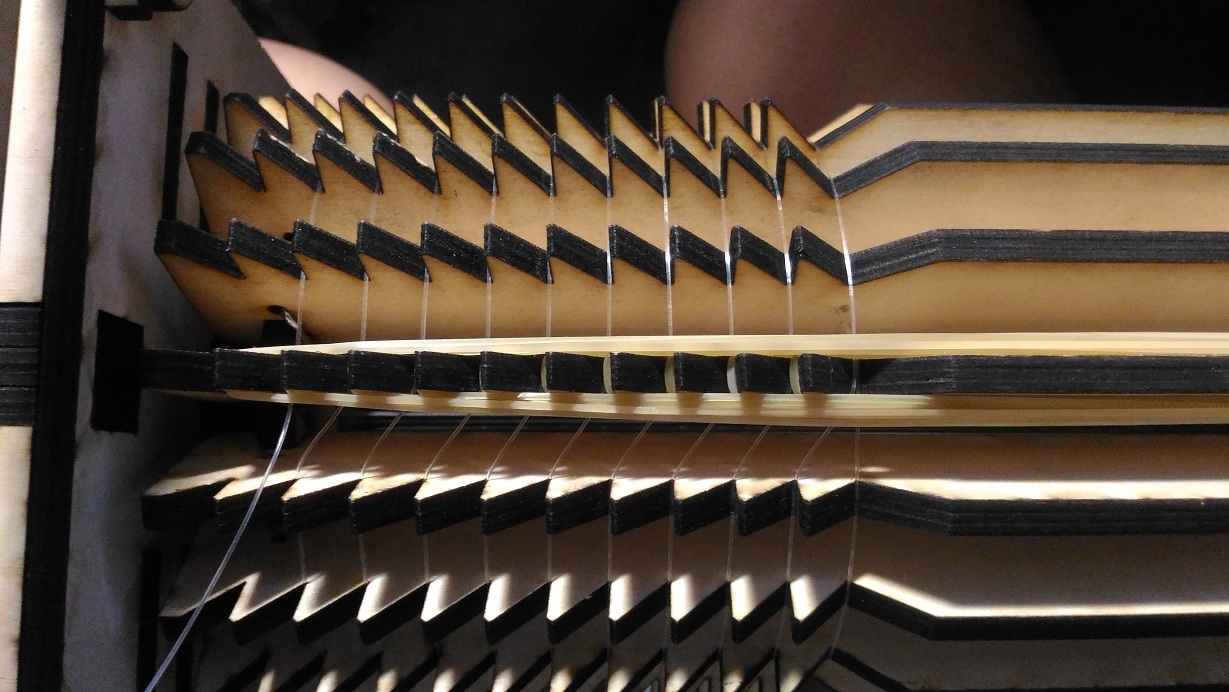

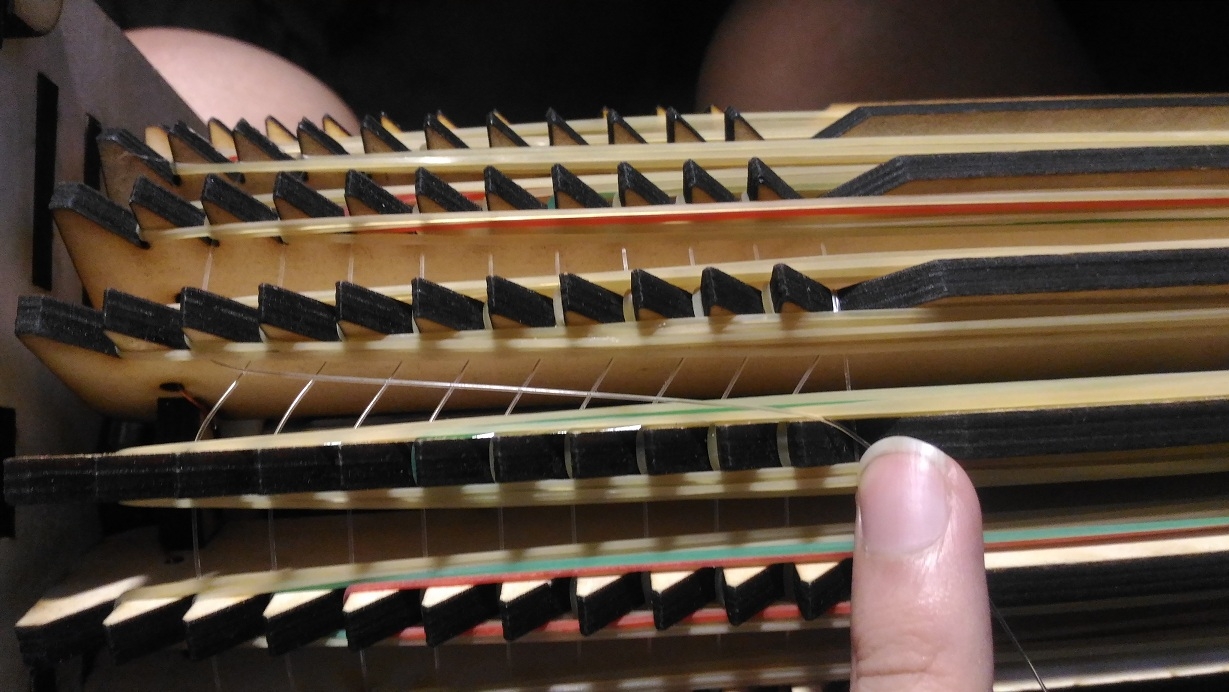

47.如圖將線穿入並拉緊，每穿一個洞就拉緊一次

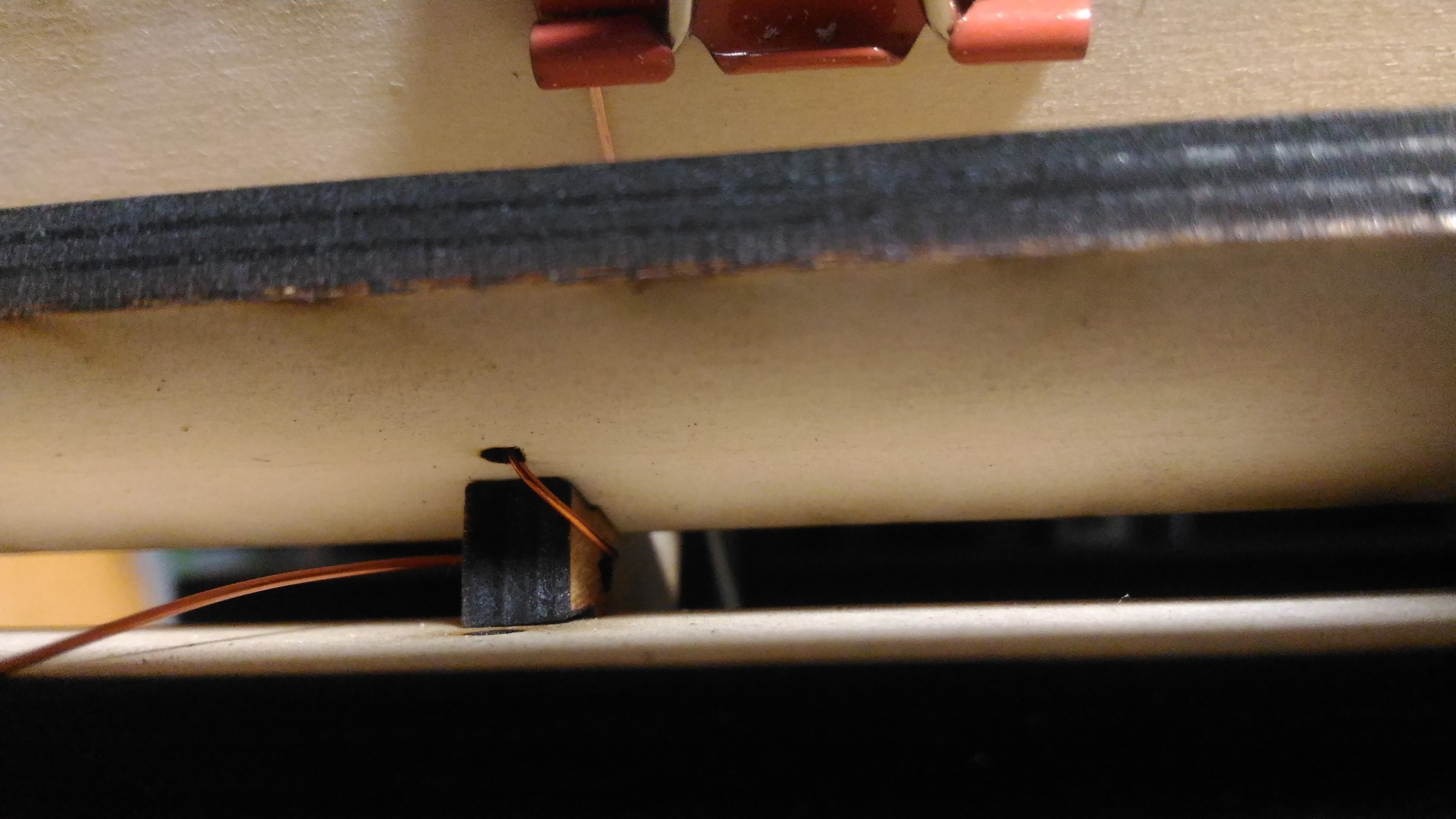

48.再穿

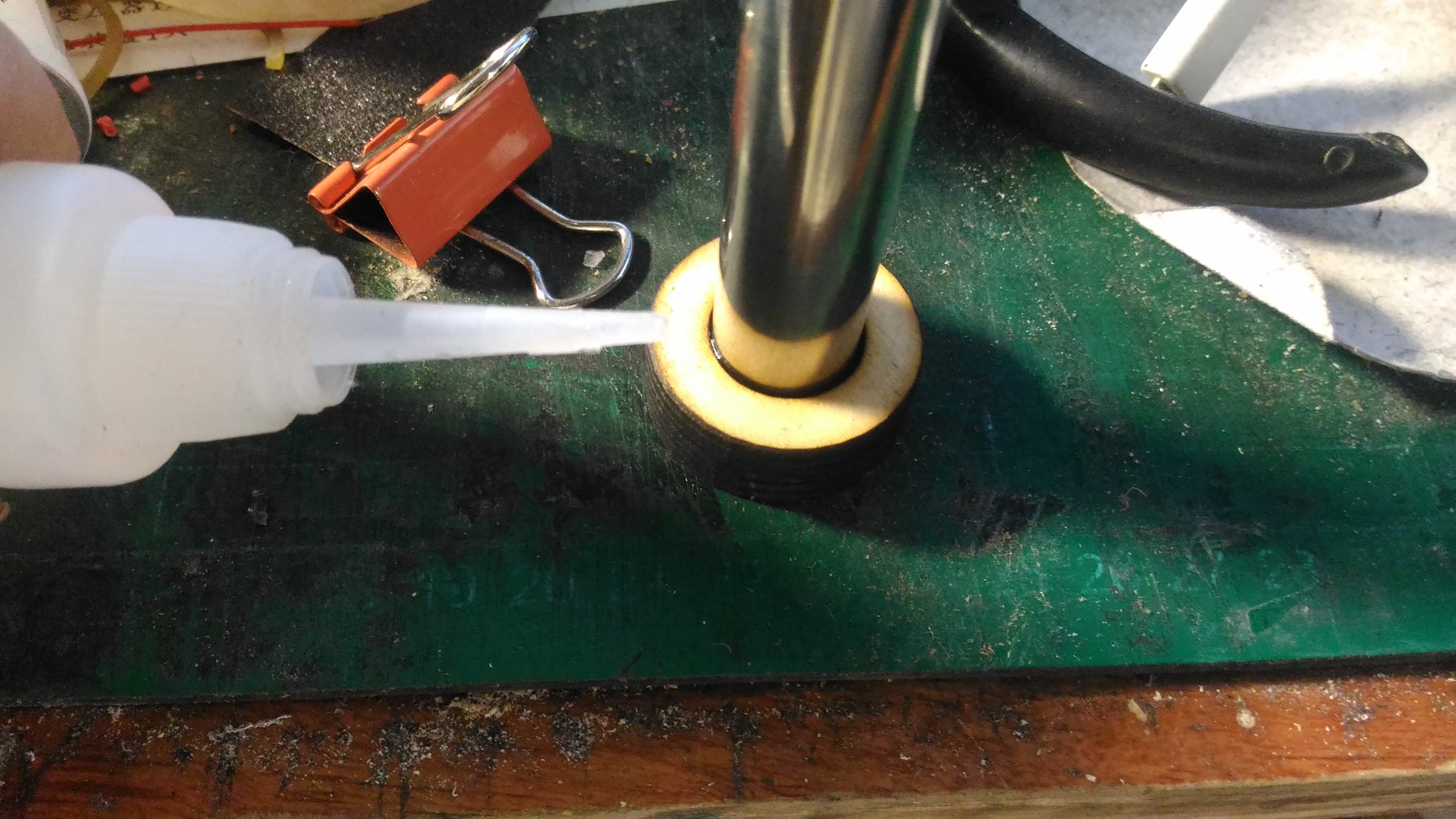

49.重複同樣的步驟繞一圈後會回到原點，末端漆包線用砂紙去漆

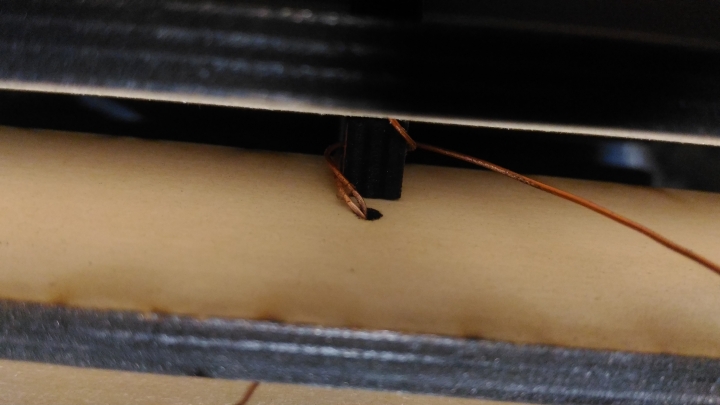

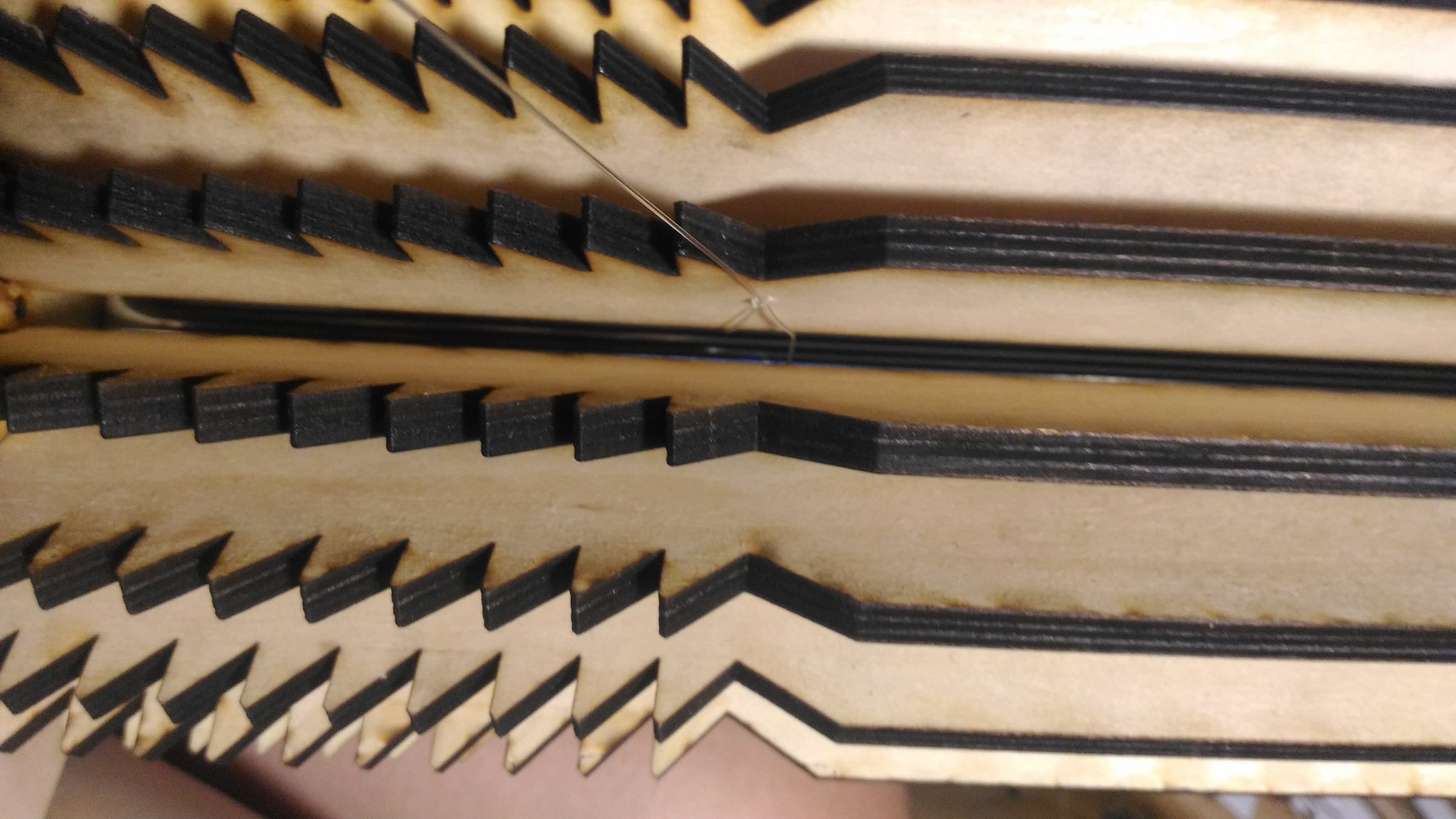

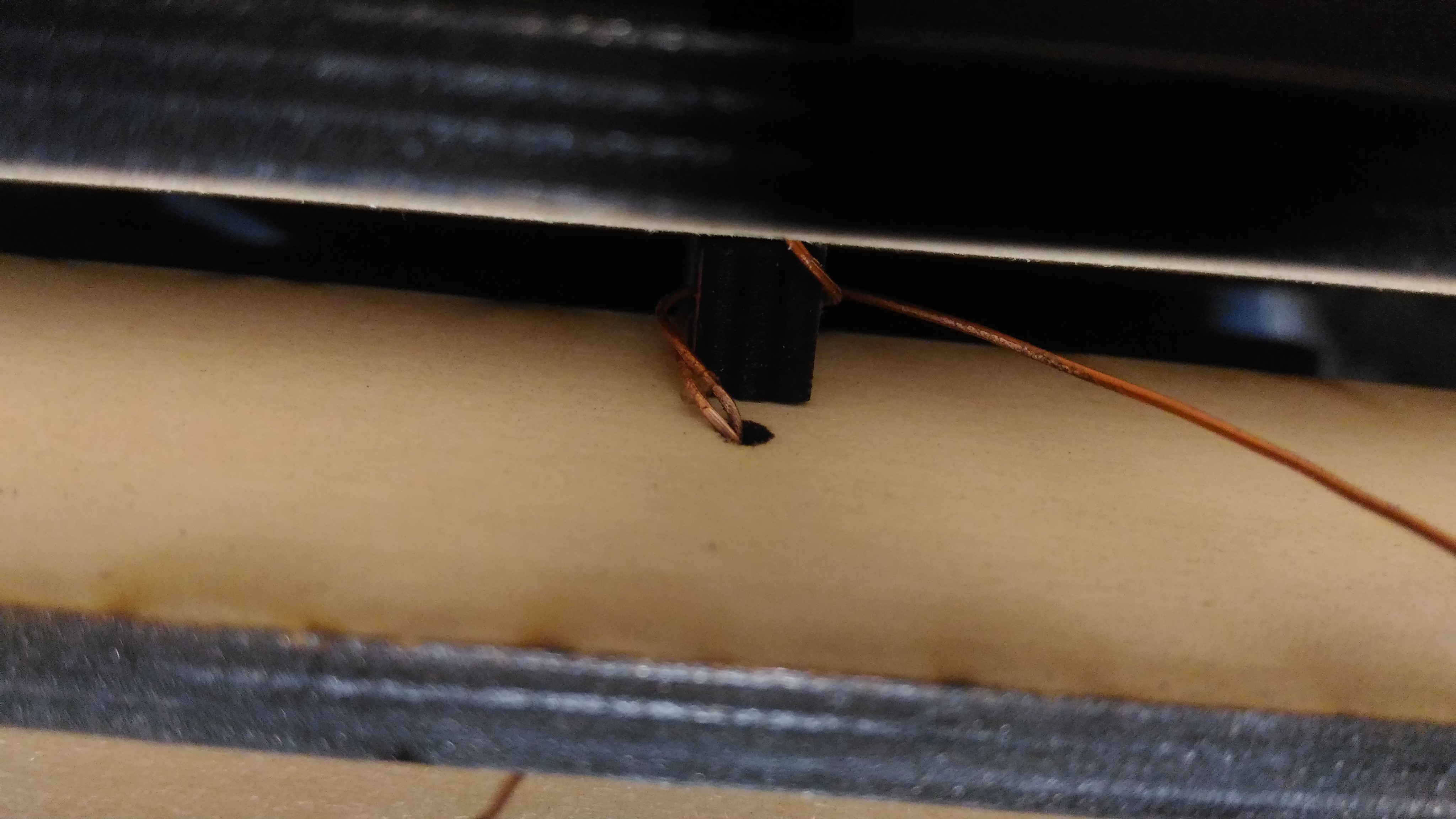

50.穿過後頭尾兩方得去漆部分會重疊
51.最後在此處用焊錫做永久固定，此部分完成後還有另一端也照步驟45~51來完成

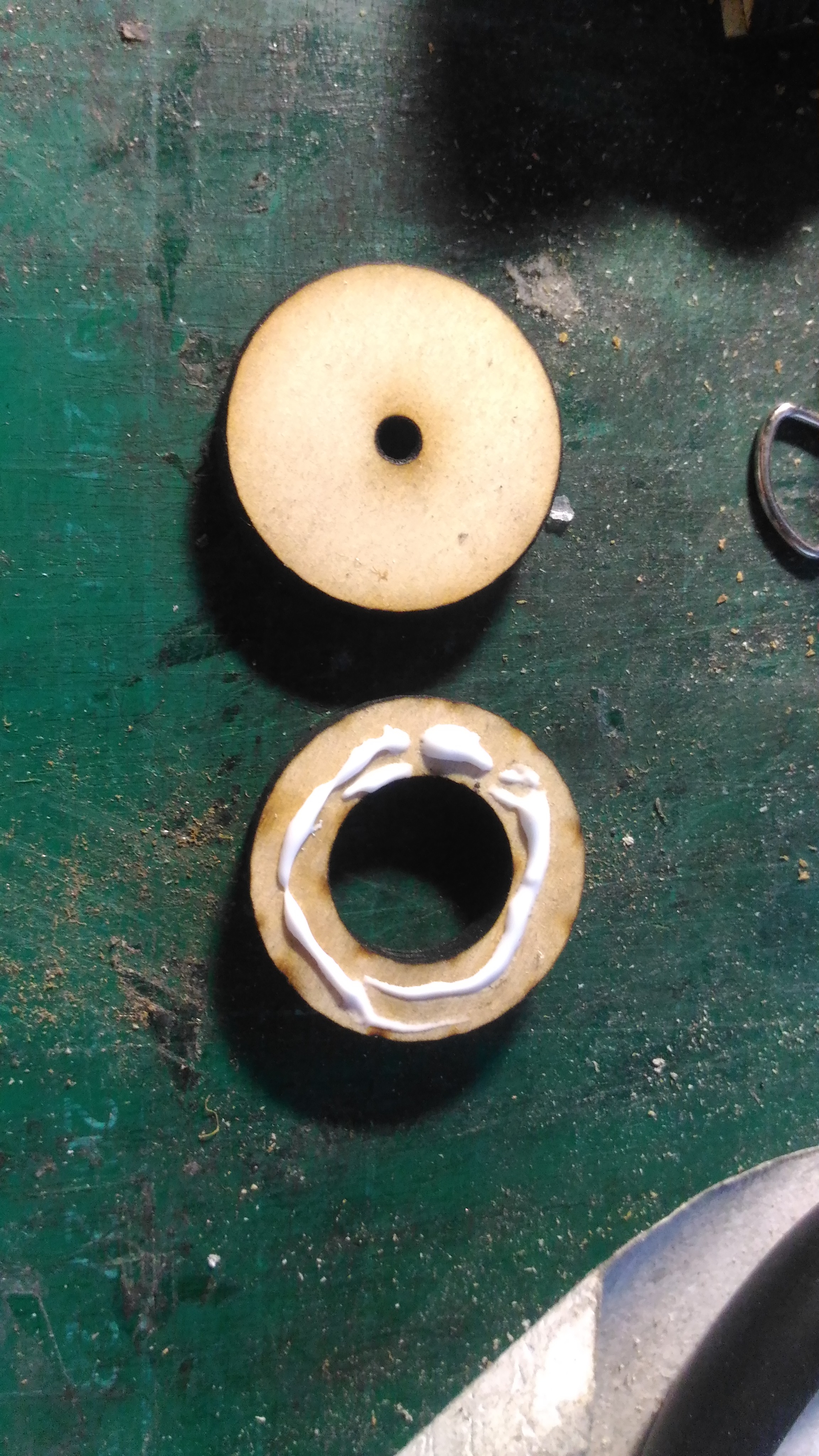

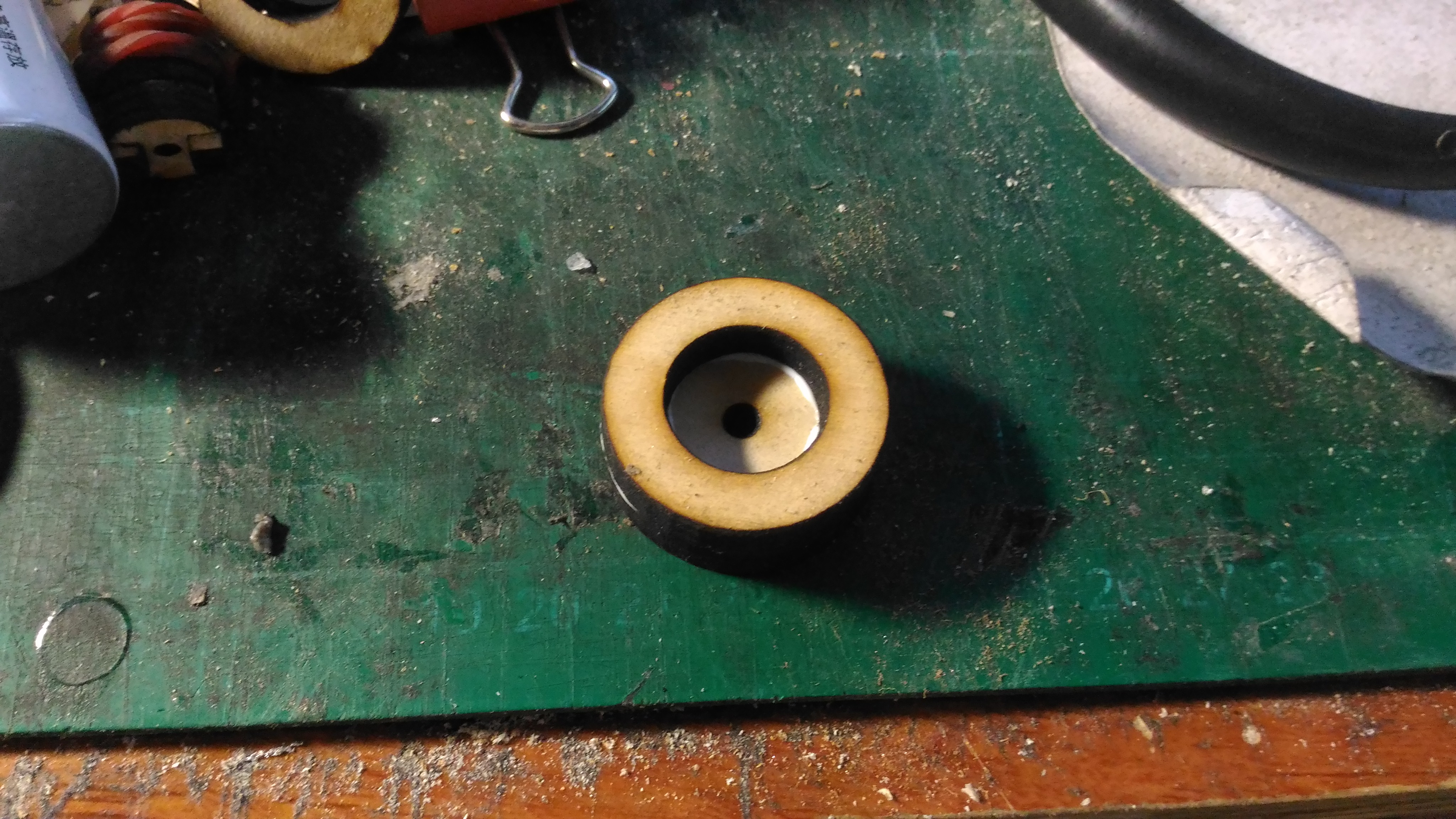

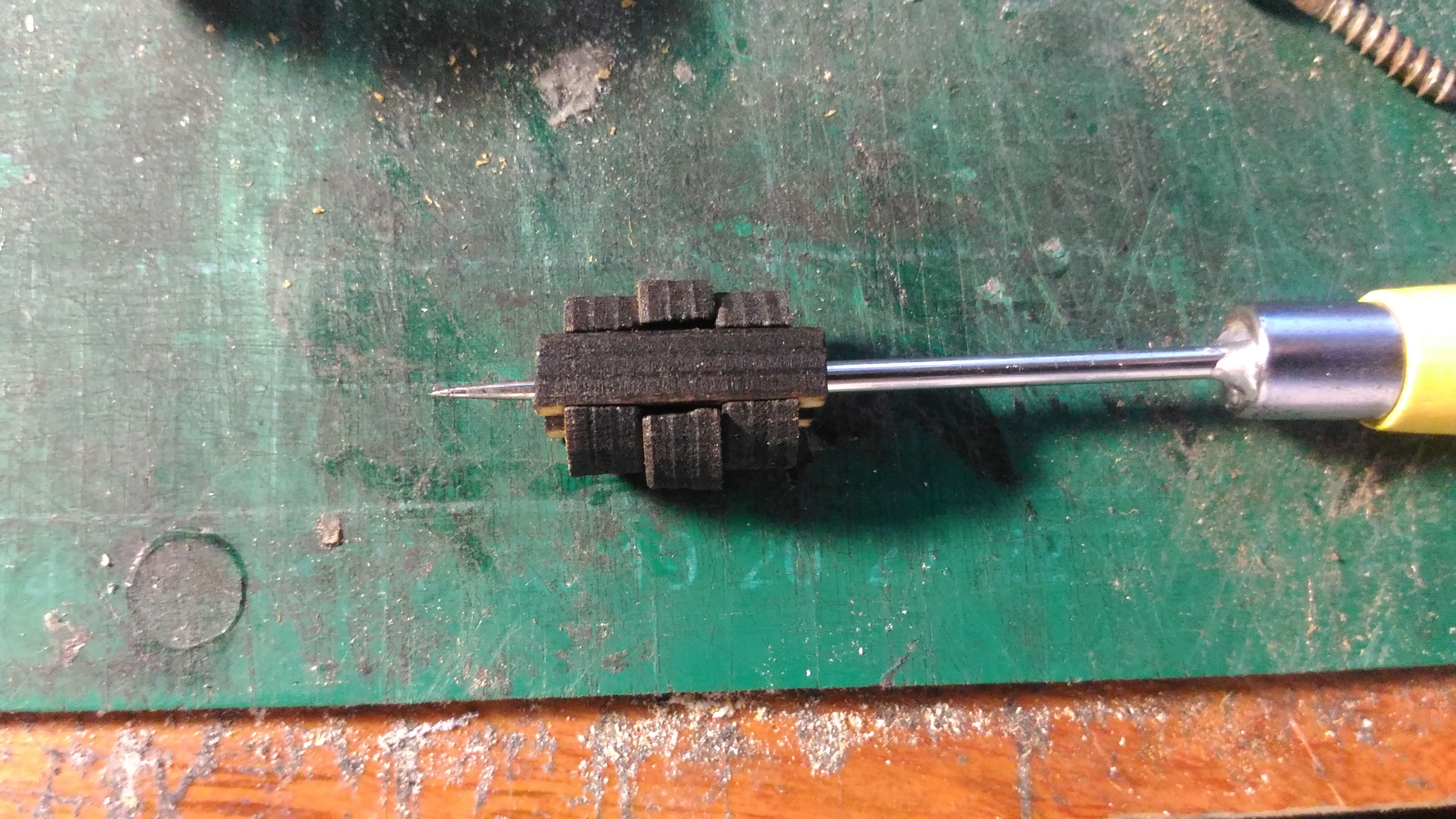

52.中心軸承部分。在此塗上白膠兩元件黏合
53.

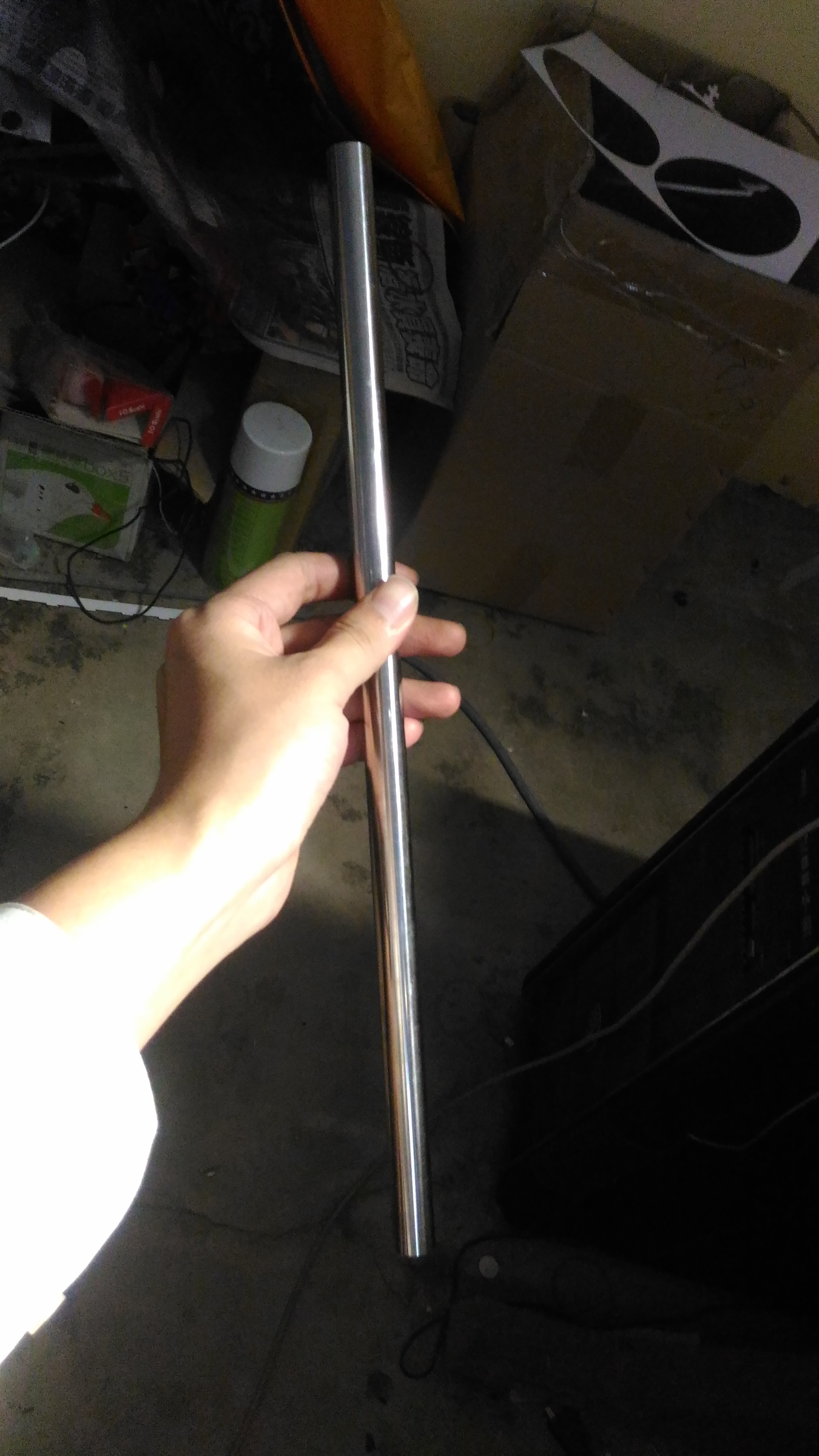

54.取出不鏽鋼管長40CM徑寬15.9mm
55.放入52.53步驟黏合的元件裡
56.滴上三秒膠固定

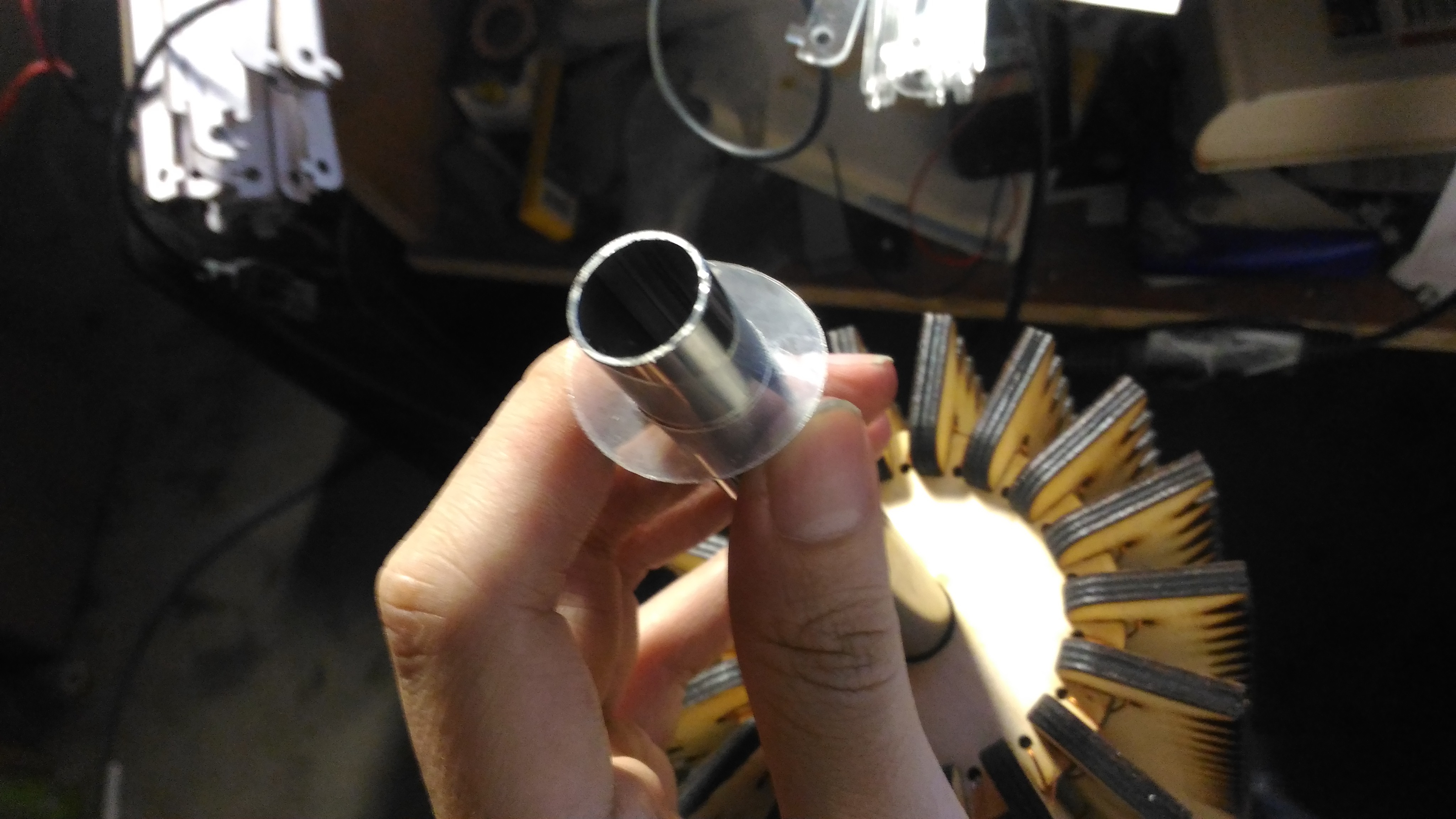

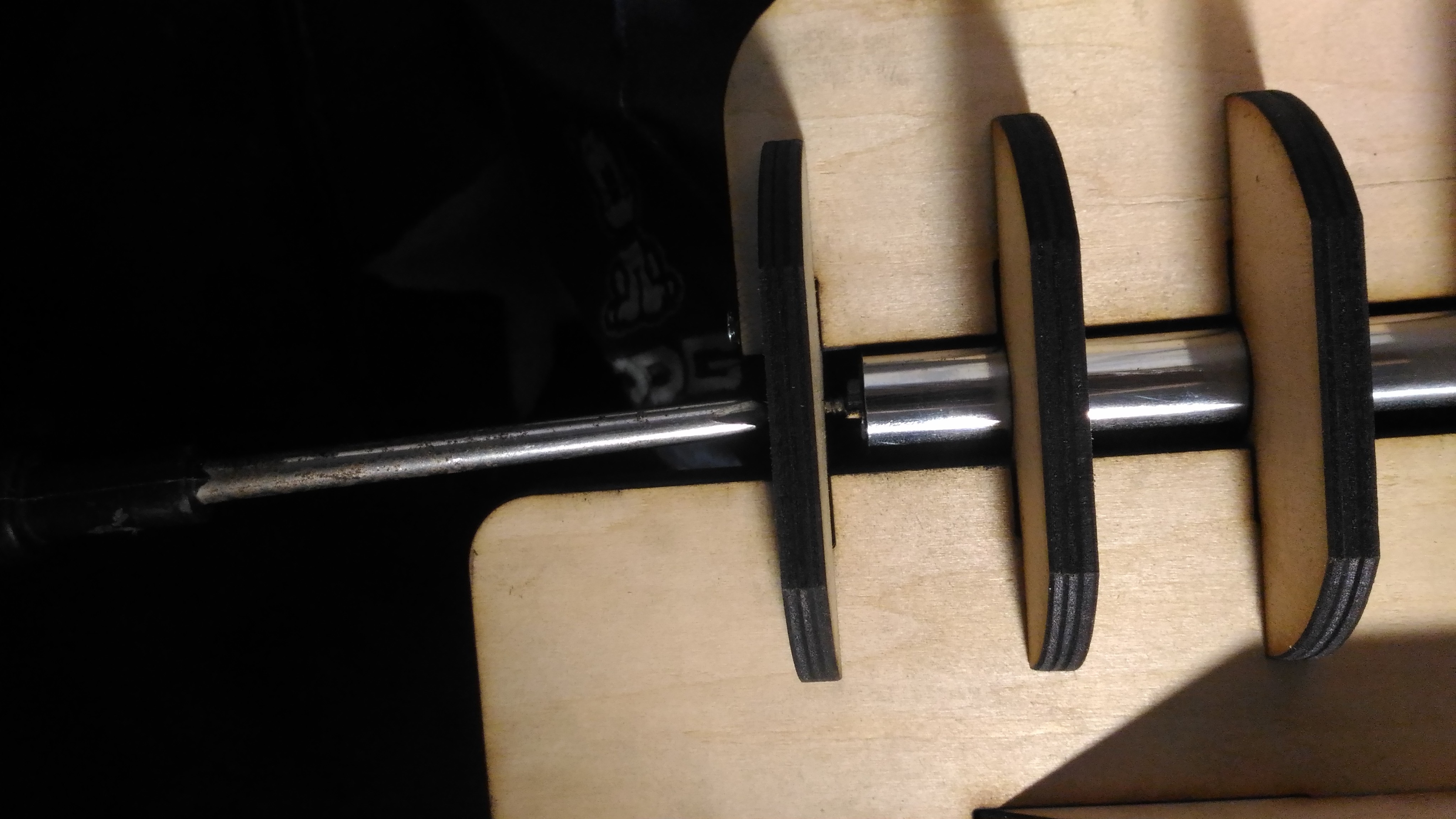

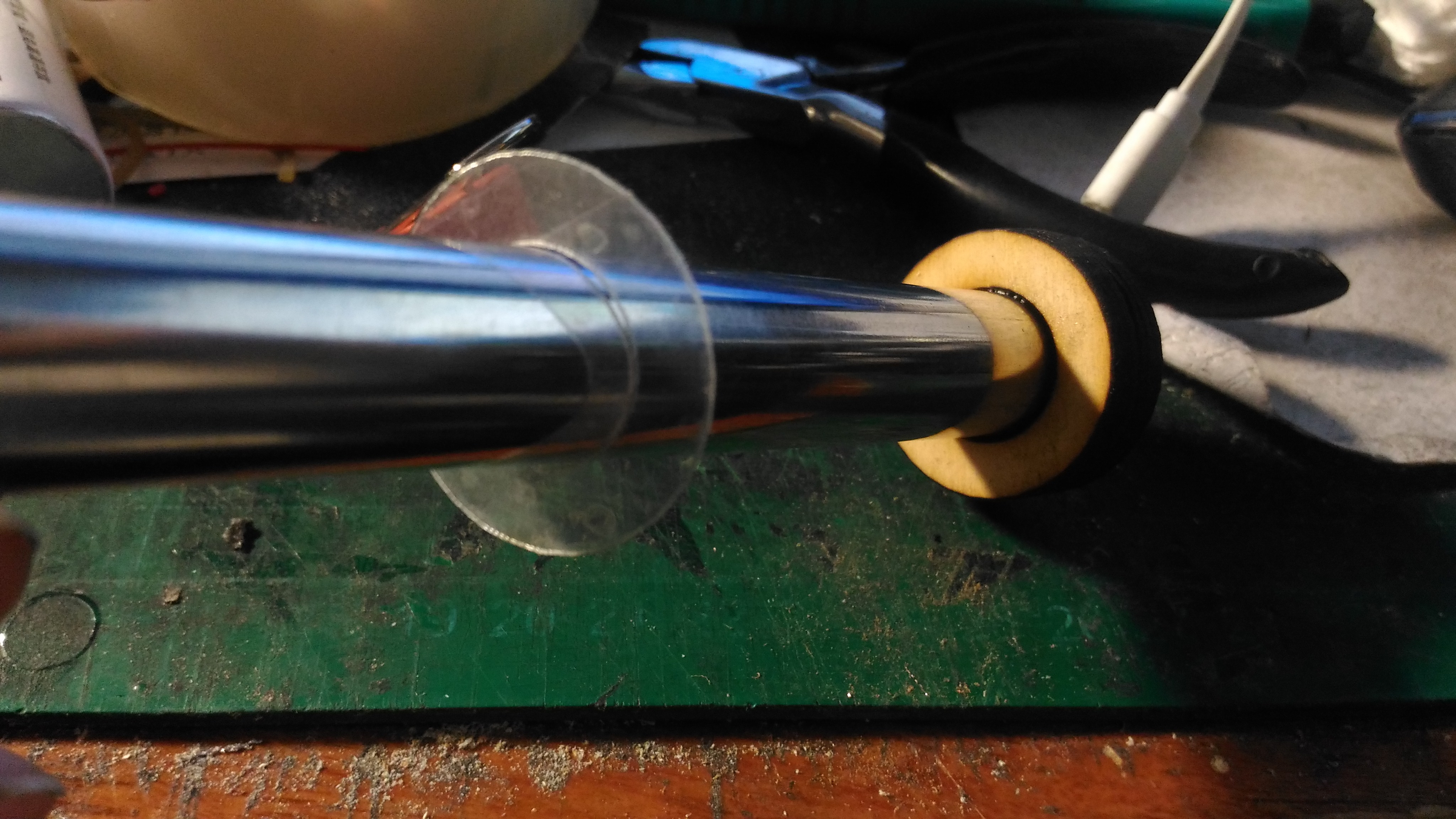

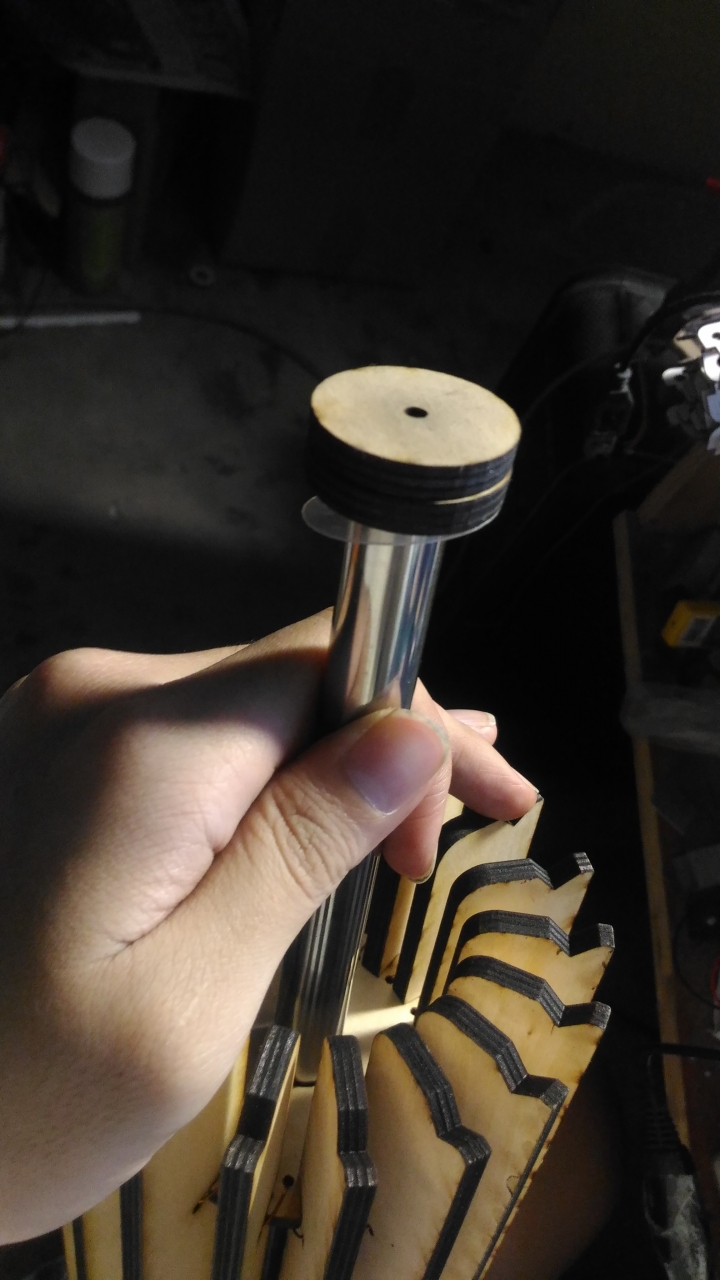

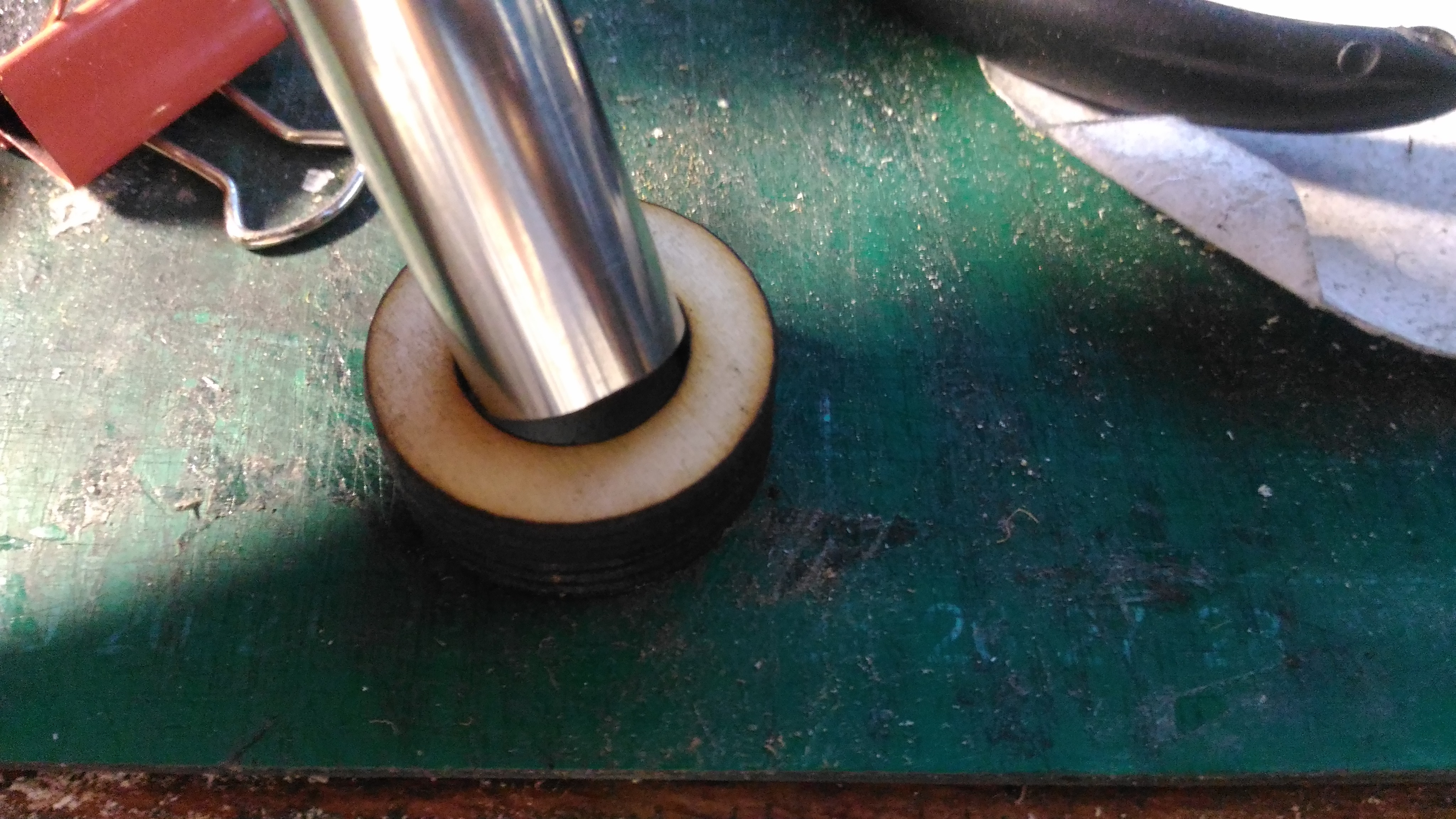

57.套上潤滑墊片
58.將不鏽鋼軸承整根放入槍管的圓盤中
59.穿出後首先再套一個潤滑墊片

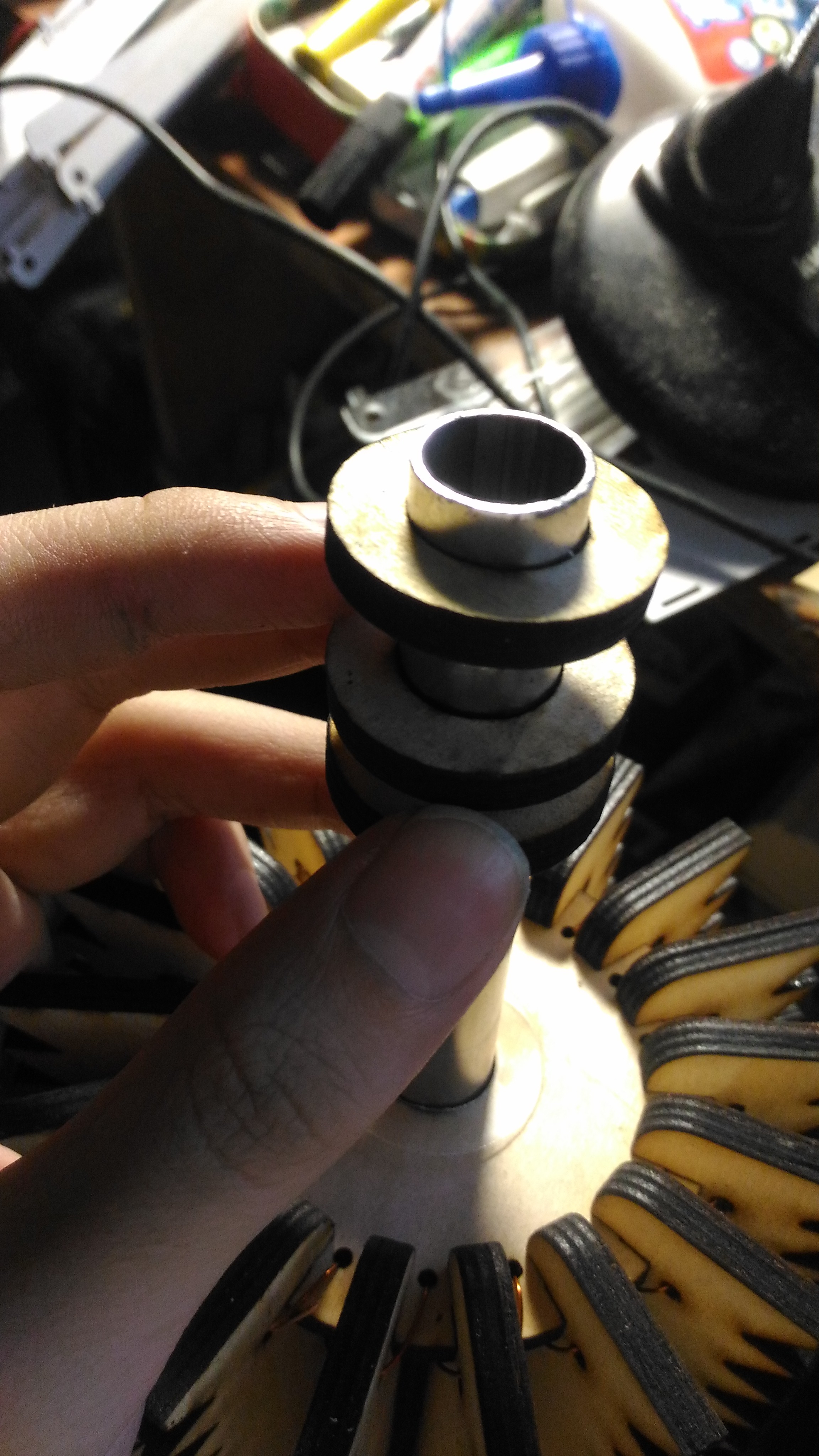

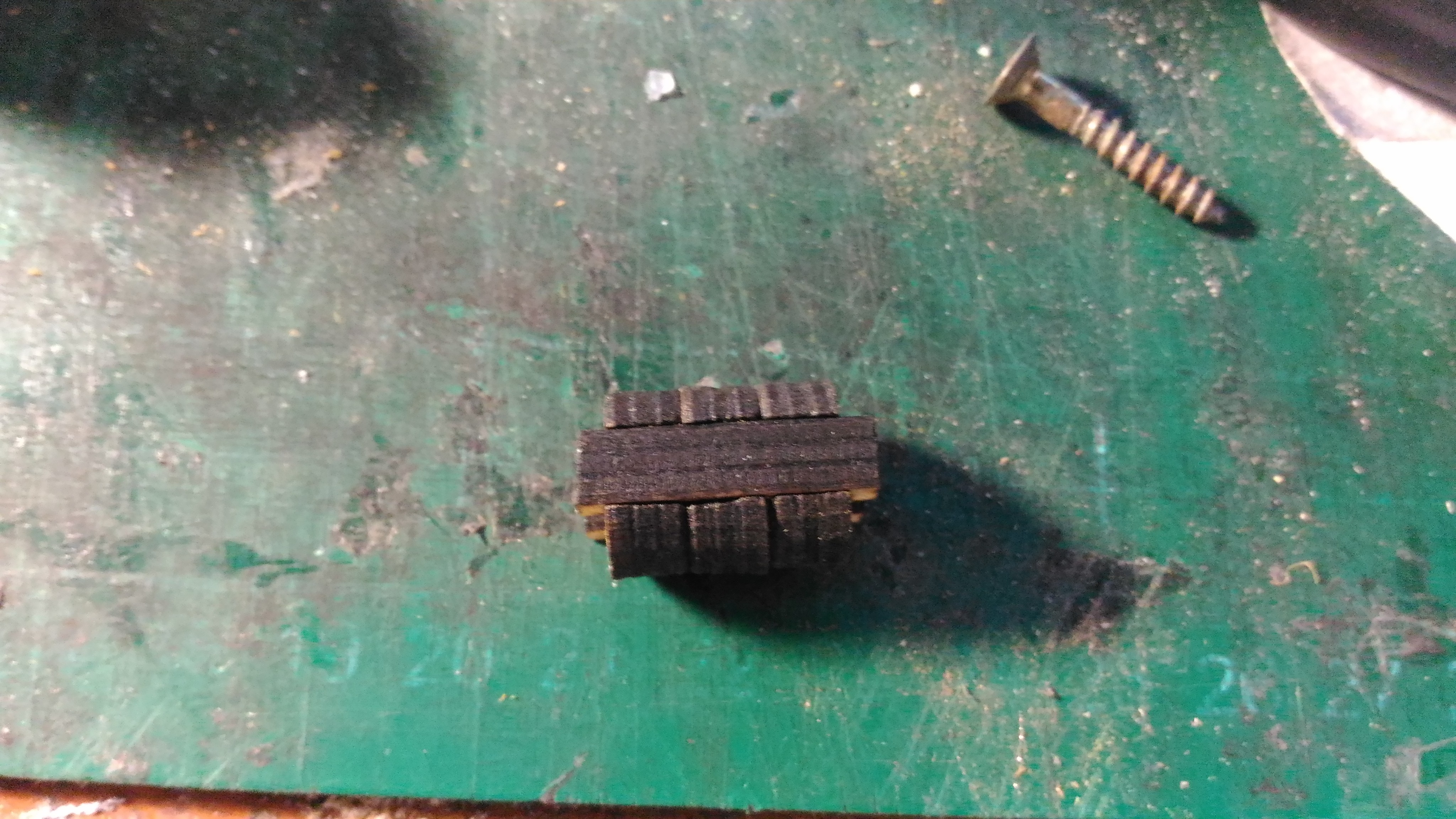

60.再將三個木製墊片放入

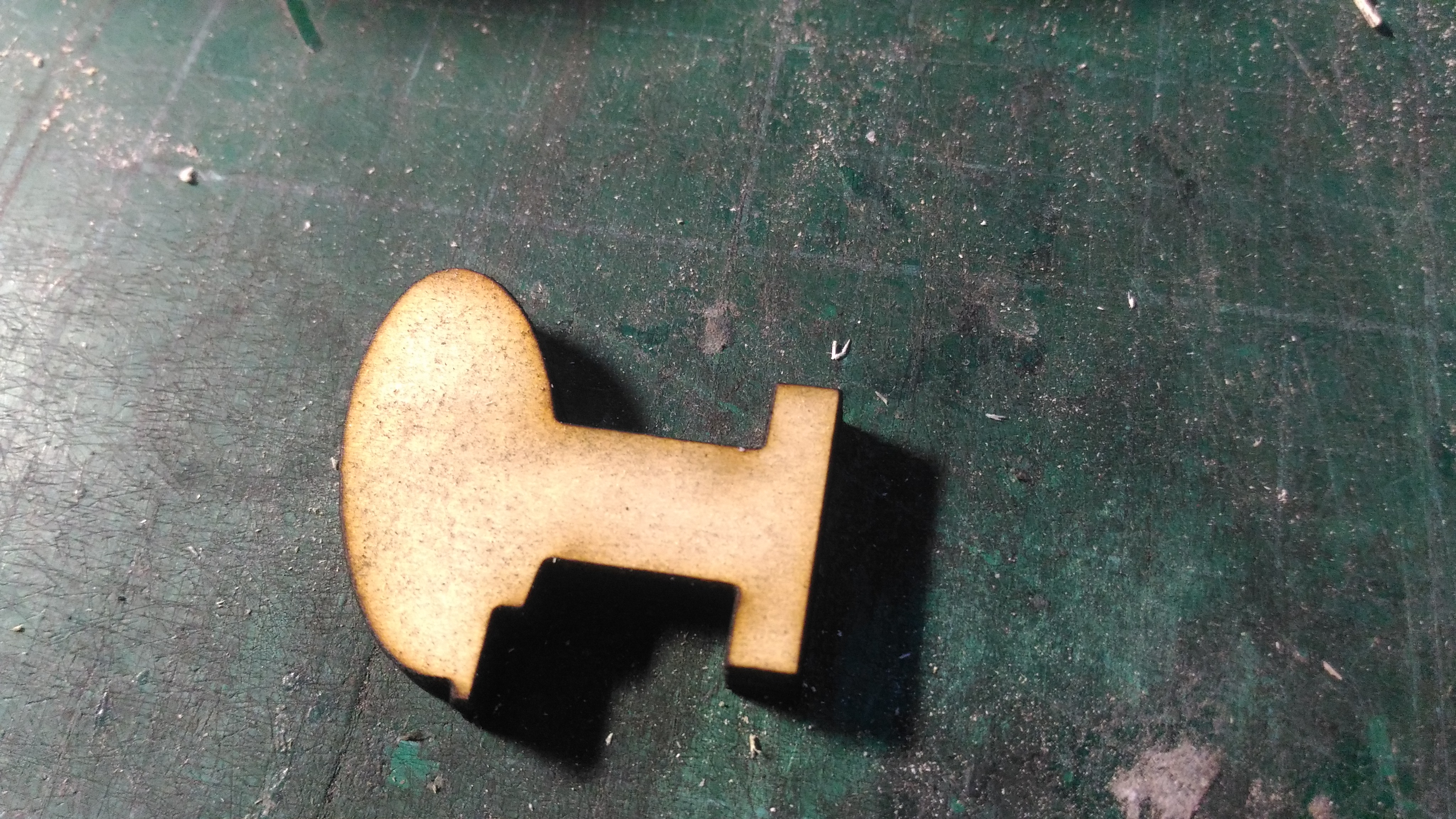

61.木製膨脹螺絲
62.(示意圖)螺絲鎖入後中心部分會膨脹，因此能緊緊抓住鋼管

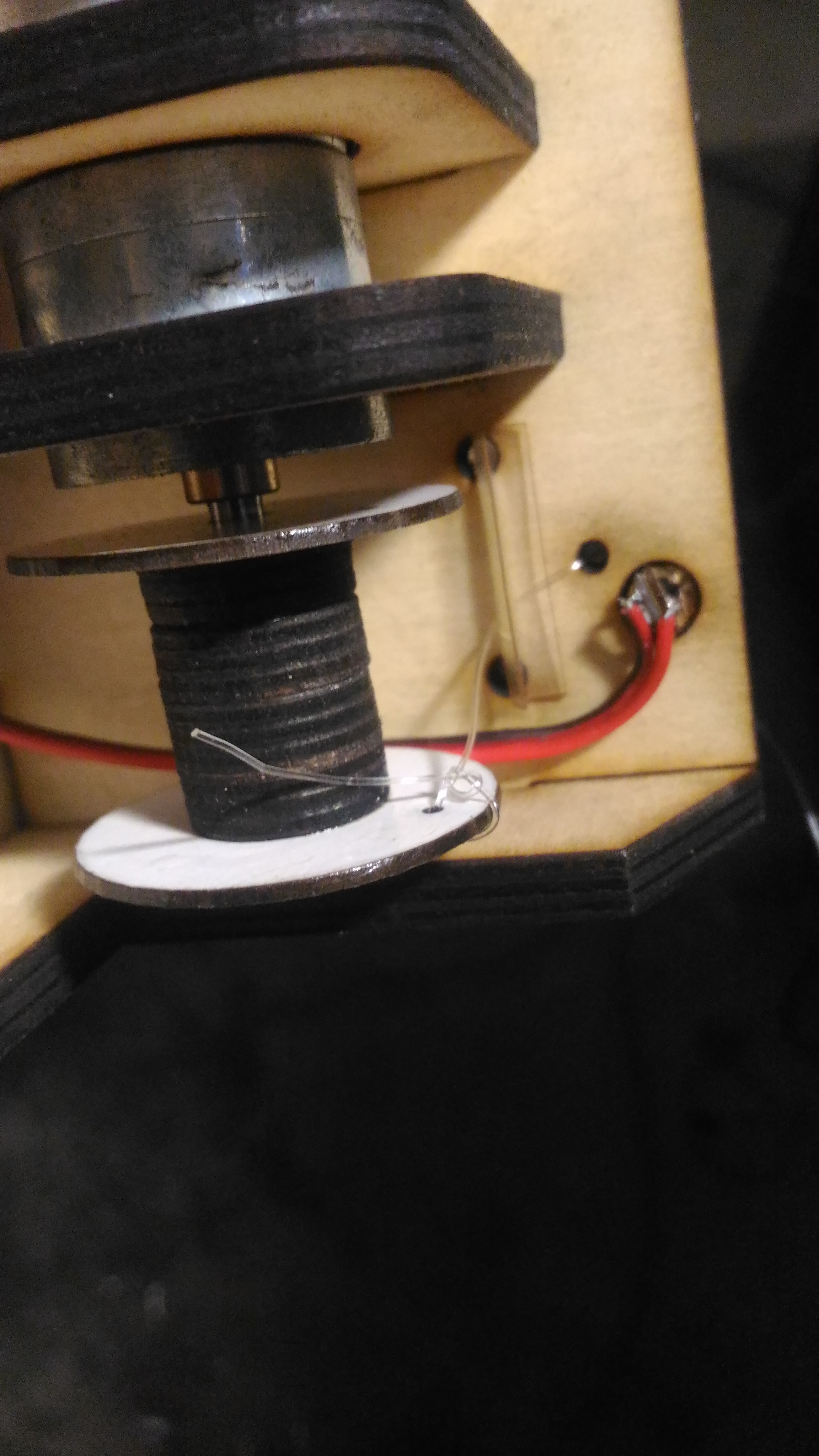

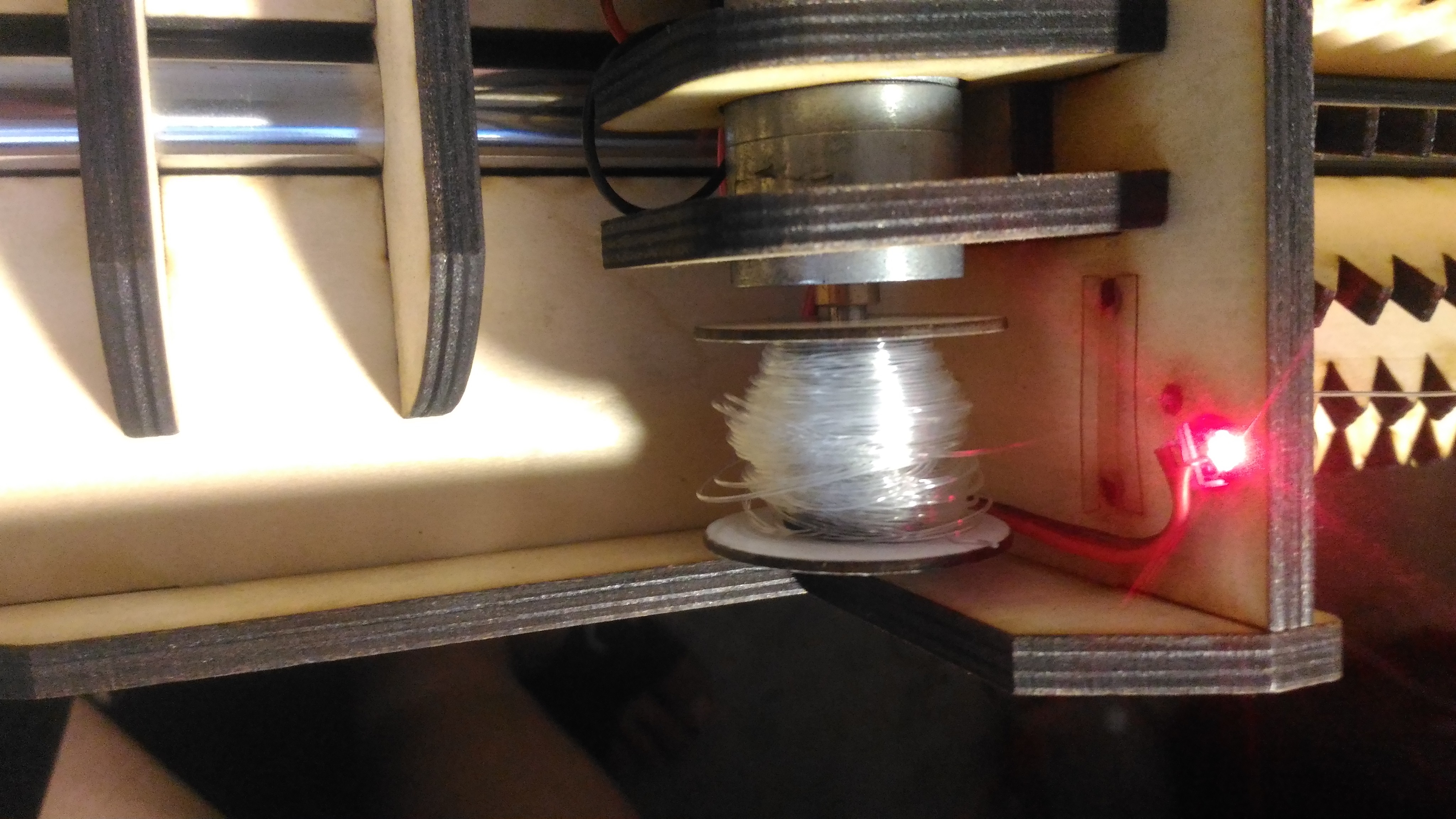

63.將木製膨脹螺絲放入鋼管裡
64.鎖螺 固定

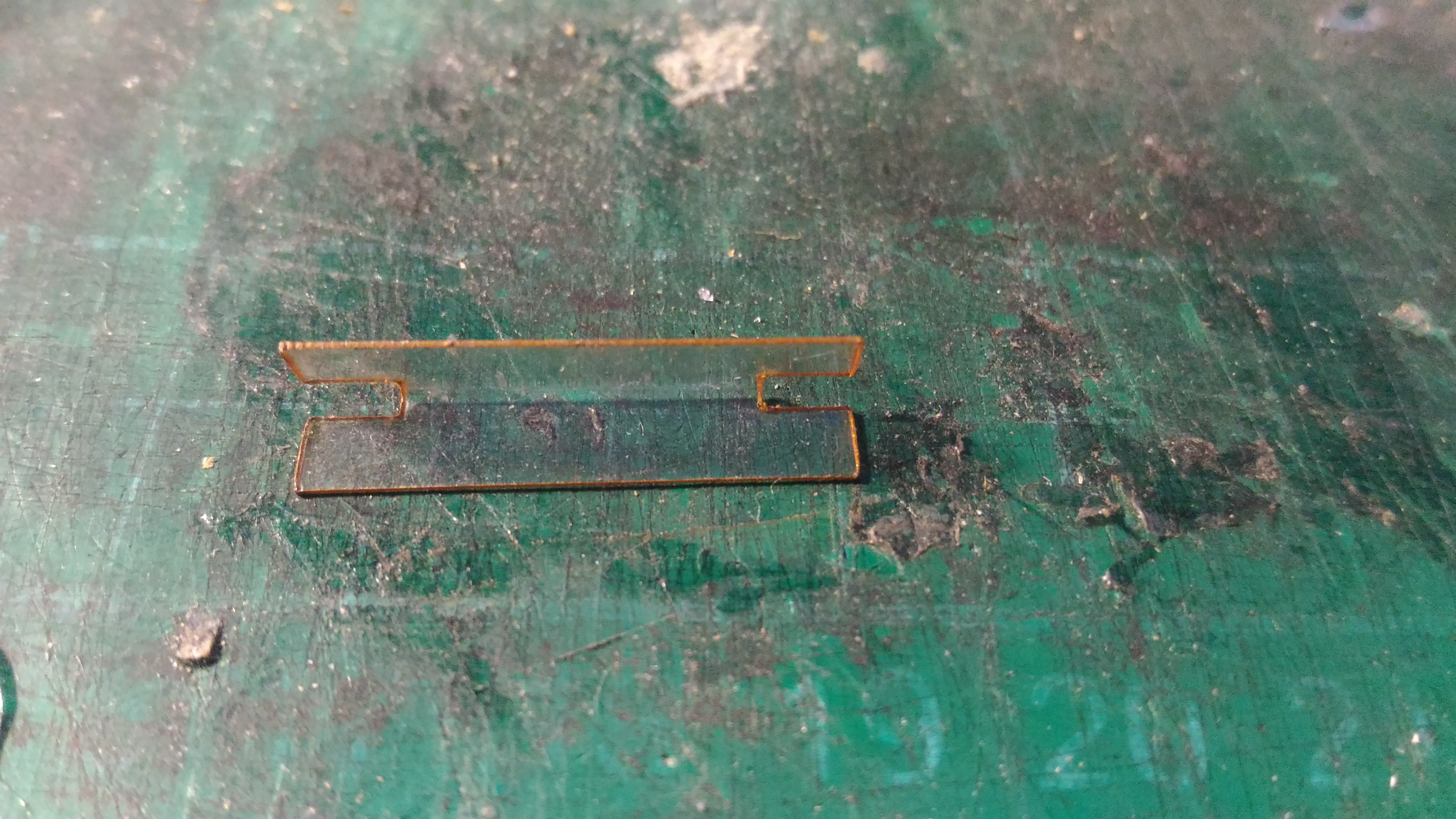

65.夾緊釣魚線的透明片
66.利用像皮筋固定
67.橡皮筋穿過孔後打結

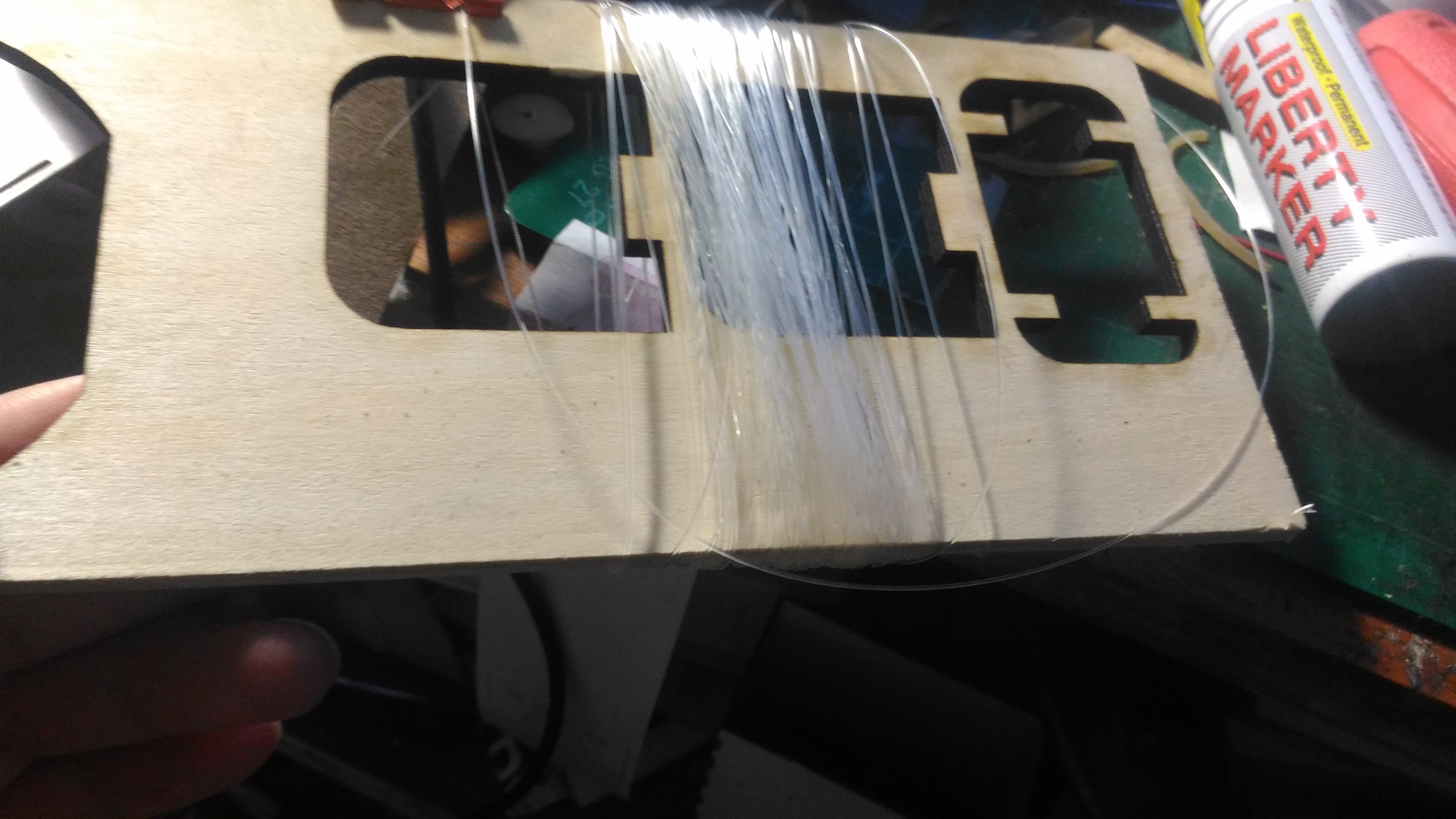

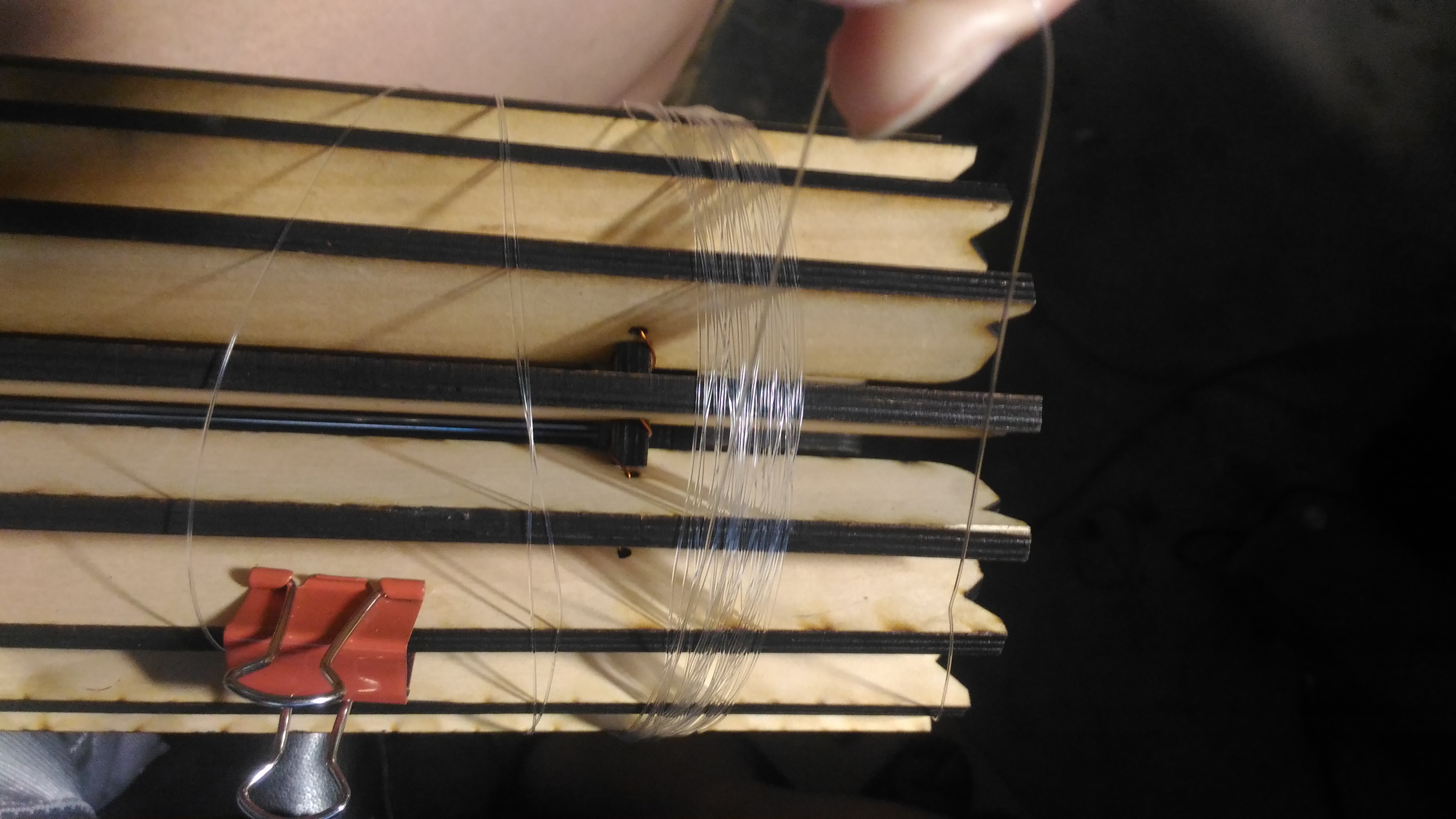

68.拿出8號釣魚線(線徑0.4mm)
69.取長度約繞35圈的長度

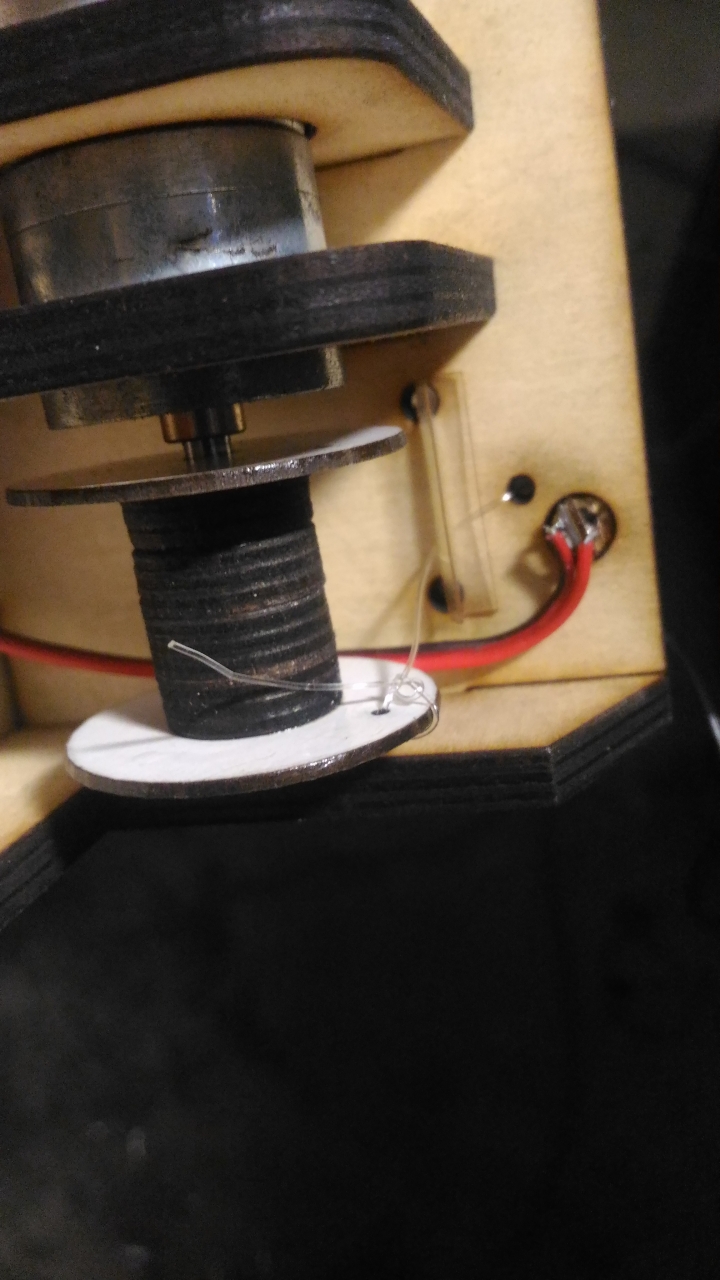

70.如圖將線頭穿過孔洞與固定透明墊片，並在絞盤上打結
71.打開電源收線
72.快收完時，把線的另一端在槍管上打結固定

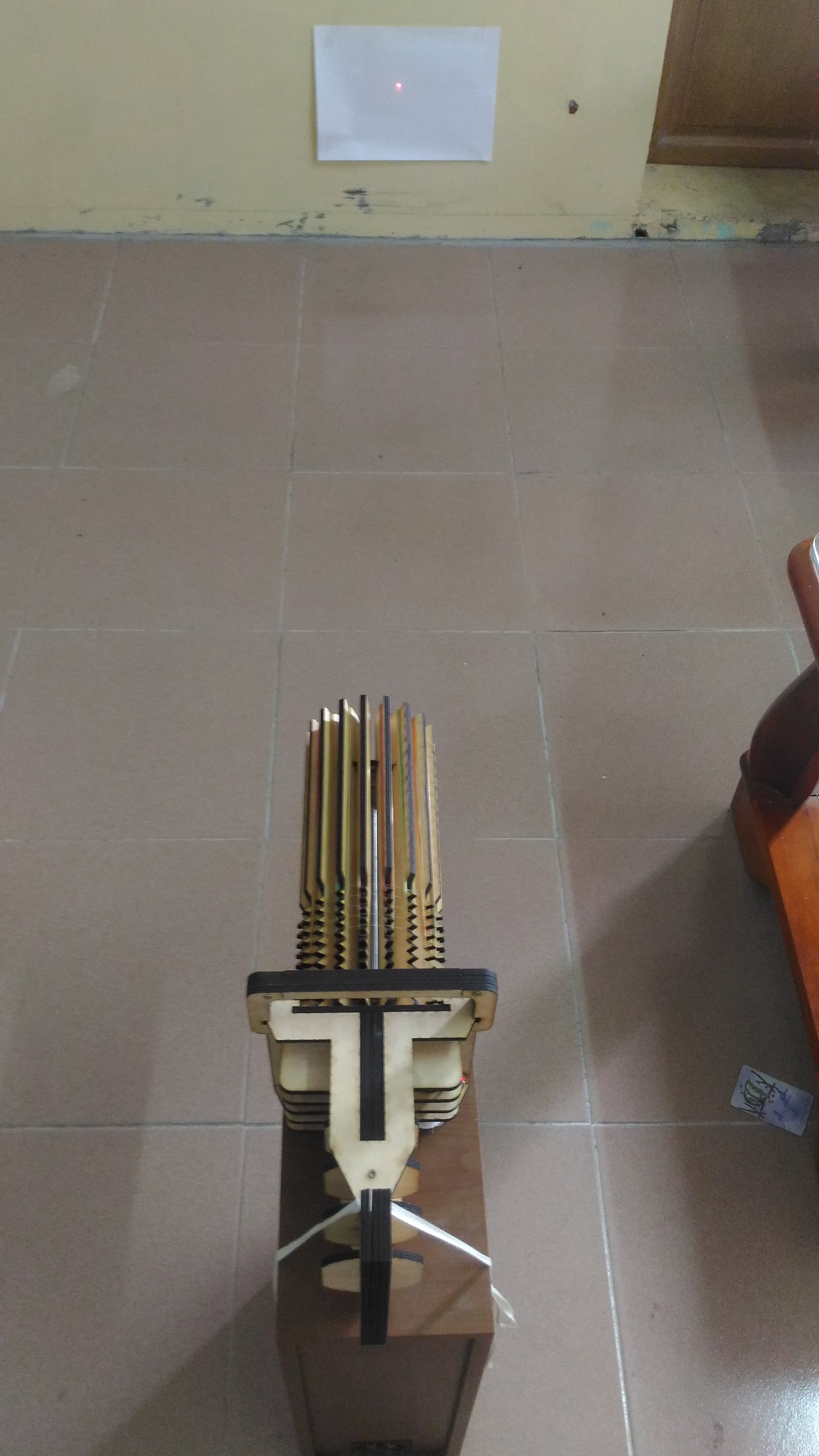

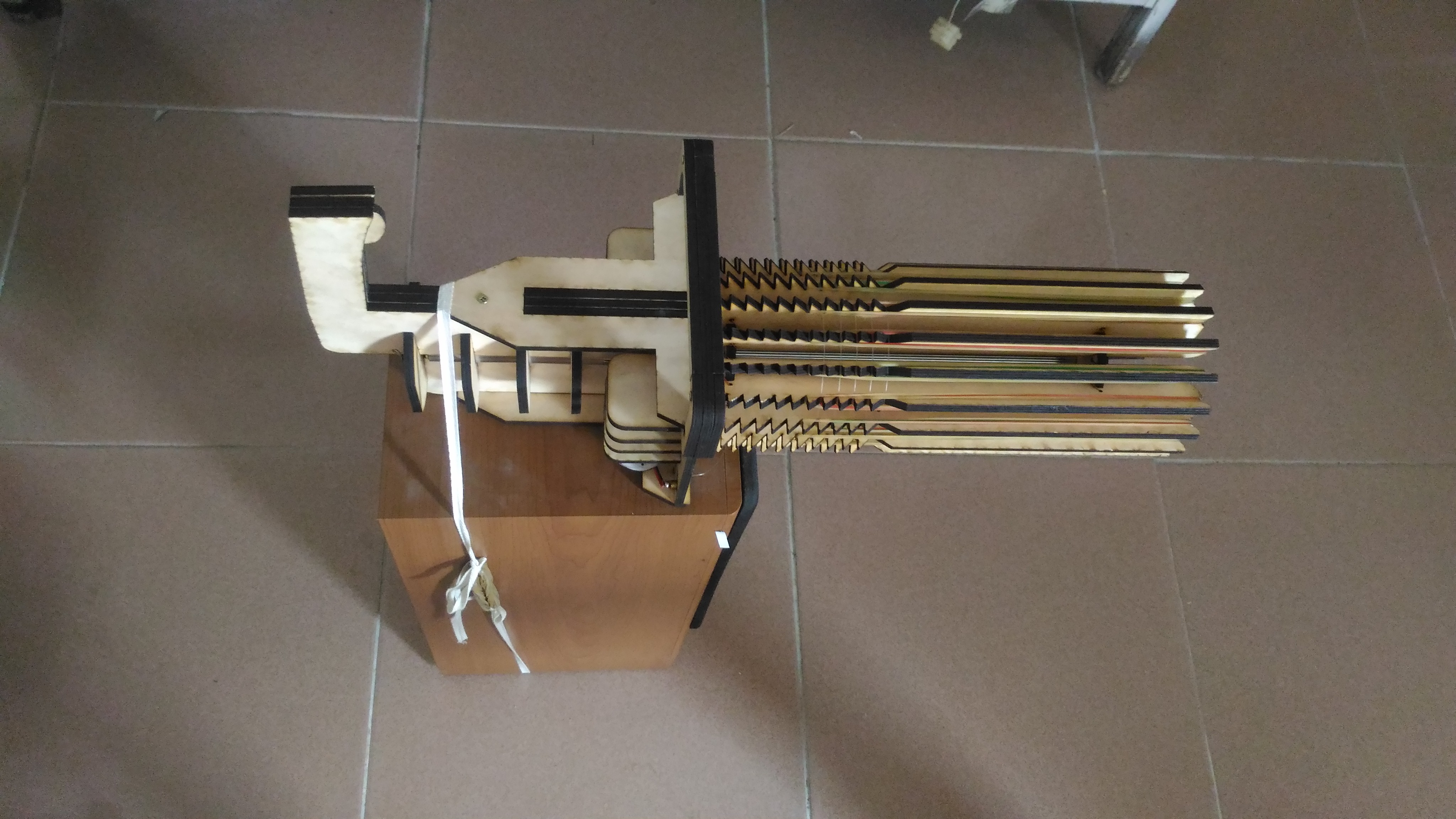

73.完成後先上個100發橡皮筋，並把槍固定在堅實的木槍上來做雷射瞄準的歸零調整。

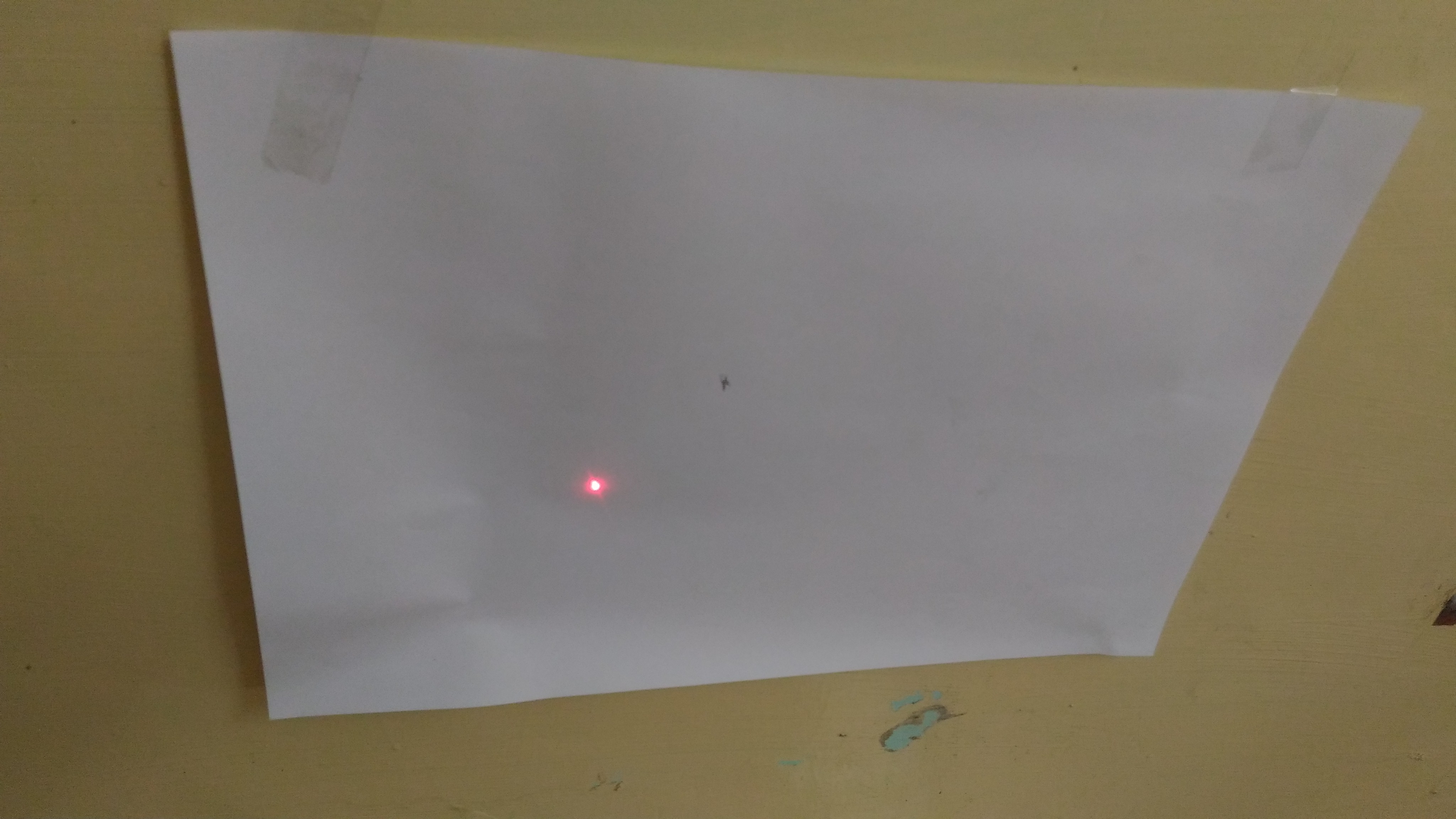

74.在牆上貼上白紙

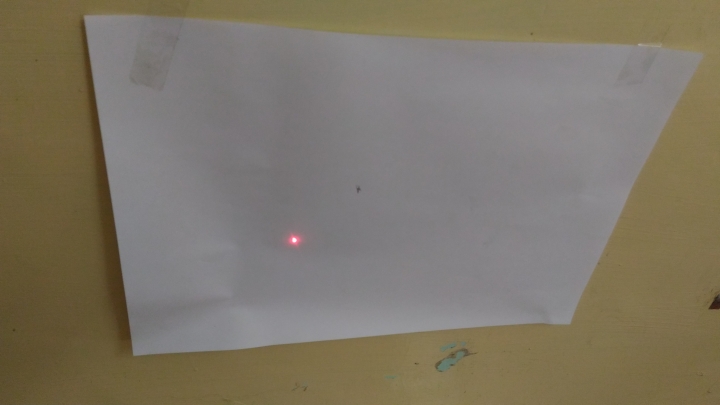

75.發射橡皮筋，在白紙上點出橡皮筋的落點
76.以熱熔膠固定雷射頭，趁還沒完全冷卻把雷射光術調整到白紙的黑點上

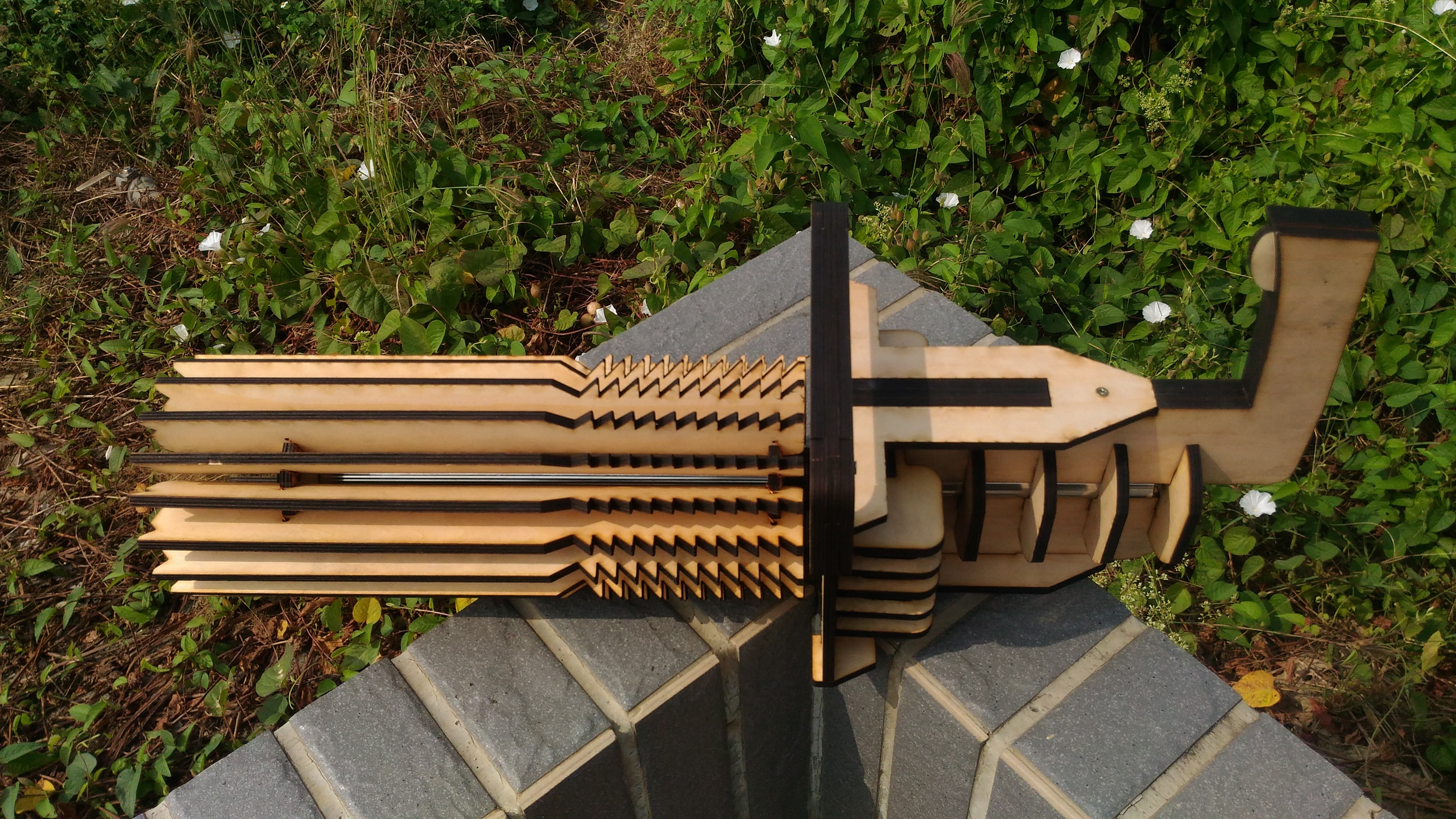

77.大功告成
裝填教學
1.繞線
2.繞完第一層後

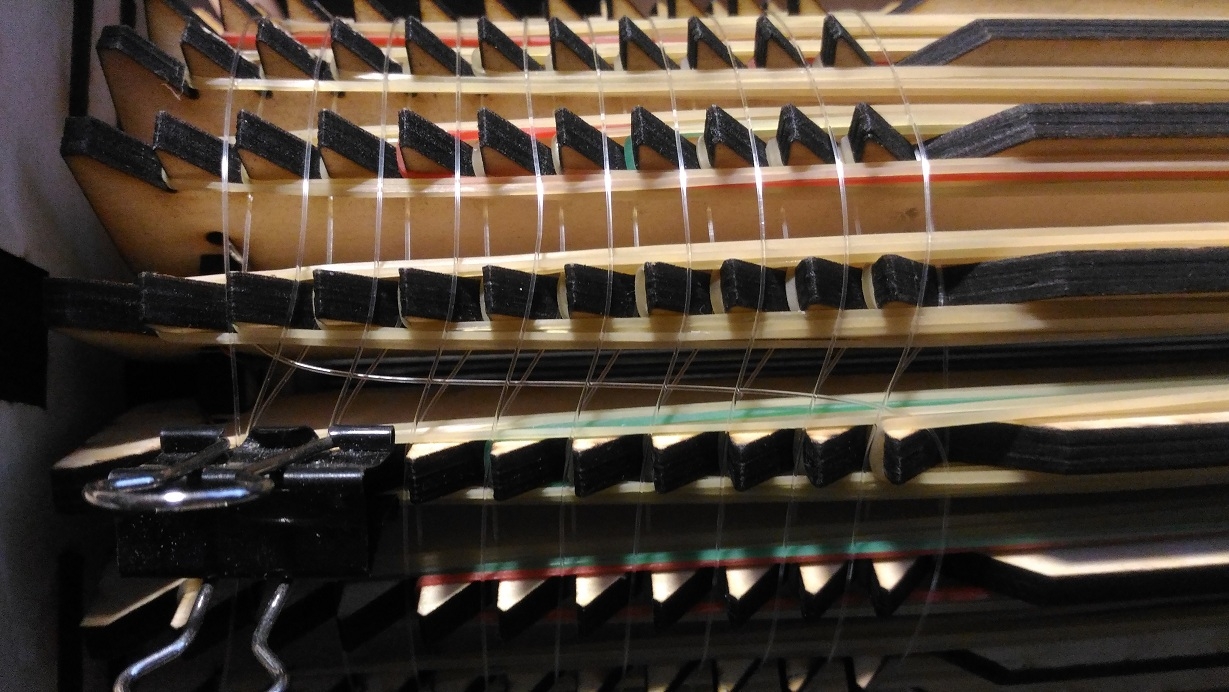

3.末端用長尾夾做暫時固定

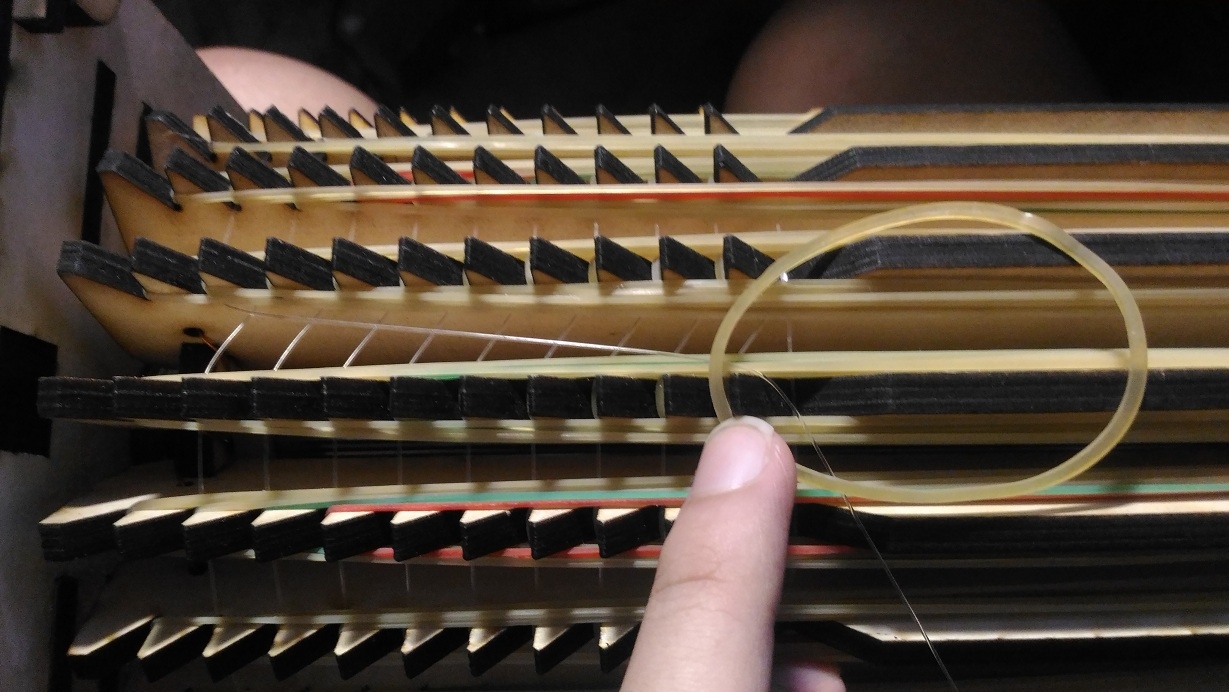

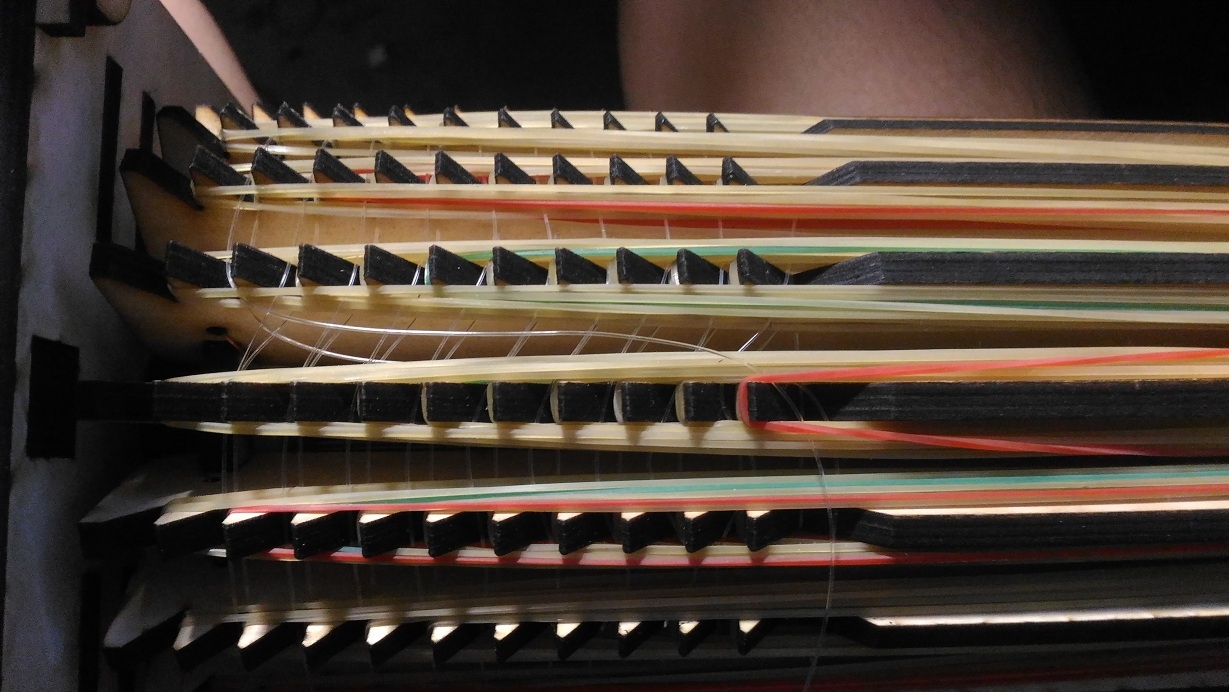

4.如圖 由前至後依序上橡皮筋
5.此處都上橡皮筋後可將長尾夾拿下
6.第一層的橡皮筋都上完後(180發)開始準備下一層的繞線
7.在此處先上橡皮筋以免滑掉
8.開始繞線
9.第二層繞完後一樣末端上長尾夾固定
10.一整排上完橡皮筋後拿下長尾夾
11.第二層橡皮筋全上完後開始第三層繞線，之後方式都一樣。 完成後(180X3=540發)
