bullets wrote:
我又仔細研究了一下...(恕刪)
上面PO的圖，是NPN沒錯
有一點你完全搞錯，那個虛線框框起來的部份，是「一段」LED的電路，「*9」的意思，是指這樣一個框框，有九組
並不是所有的LED全部搞在同一顆電晶體底下
不過上面那個圖是很久以前我本來想自己焊線路去畫的，後來改成六路掃描，整個電路也修改不少
早上來公司，找到之前要PO給你看的圖了
這是google搜尋找到的，他是用一顆driver IC來驅動LED串的每一段，用arduino的PWM輸出來控制每一段
聲音也用arduino的PWM輸出來做，聲音檔案放在SD卡
這個方式就我知道，有很多使用arduino的人是這樣做的，不需要聲音就用一顆arduino
不過通常在LED串那邊還要多串一顆電阻來保護
一般來說，光劍通常使用兩種方式供電，一種是三或四號電池，要至少三到四顆，另一種是18650鋰電池，這兩種方式，供電都是超過LED的承受能力，所以都必須降壓，至於要怎麼配置，並不是那麼容易，尤其是使用CPU做控制，還有許多額外電路
以上面我做的草圖來說，壓降多少？4.2-3.0或4.2-2.0嗎？錯
你忘了，電晶體也有壓降，而且，電晶體的壓降，是變化的
就算不是變化的，電池的電壓也會變化
並不是算一個，就全部都對了
沒那麼簡單
計算出來的數值，也會因為控制的方式不同，有不同的變化
這些除了要思考到更廣的面，還要靠經驗、實驗來推算

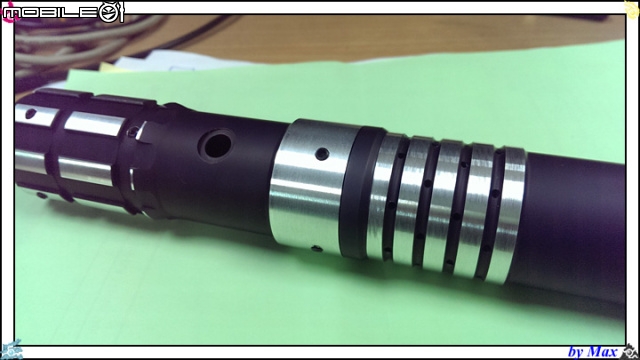

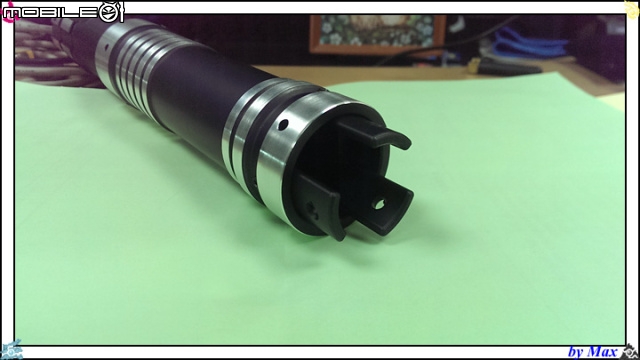

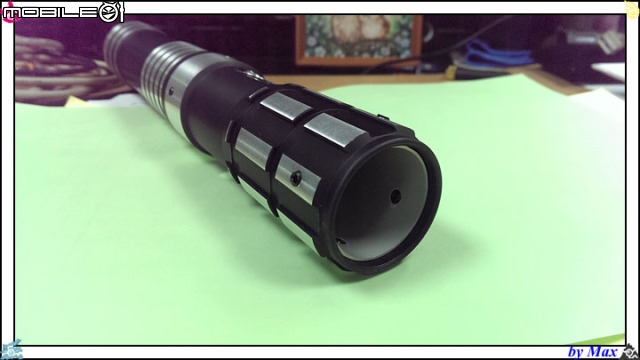

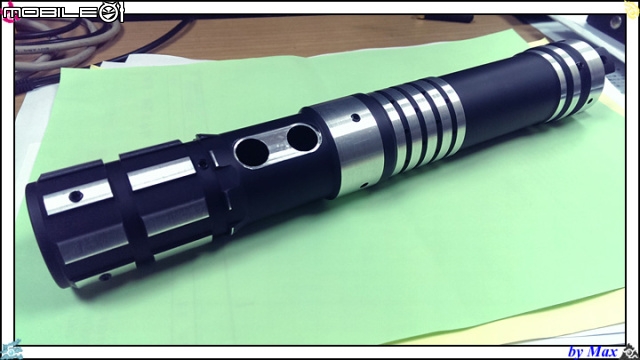

目前生產的電路，是三四十年經驗的電子老師傅設計的，而我們也經過大約半年的反覆測試，加上成品的極限測試，充飽電池持續亮兩個小時以上直到沒電，也不會有任何問題的
