很大一台，但是成用的平台就不大，x、y也是直線軸承，不知道下垂量會不會很大？
不知道這種機器適不適合用線性滑軌？線性滑軌預壓比較大，可能要用大一號的馬達。
但是德國那一台大型reprap成型尺寸400x400x350，也是用直線軸承，不知道他們是怎麼克服下垂量的？
sheauyih wrote:
用薄銅管或鋁管..裡面裝砂防扁..然後彎成吹風導管...(恕刪)
這個方法很聰明，但是彎管要有相當的功夫吧，完成之後要po照片喔~
sheauyih wrote:
要更熱得找其他發熱器....(恕刪)
不過這是我最不擅長的項目，因為發熱器還要能匹配電路板，至於marlin裡面好像只有設定熱敏電阻，
所以更換發熱器的話，也許程式不用改？
sheauyih wrote:
那兩根光軸看起來很粗..應該是16mm以上的..應該不用擔心變形問題......(恕刪)
因為猜測會有明顯的下垂量，才想到是不是可以用滑軌，我也是覺得FDM這種成形方式不太需要用滾珠螺桿的。

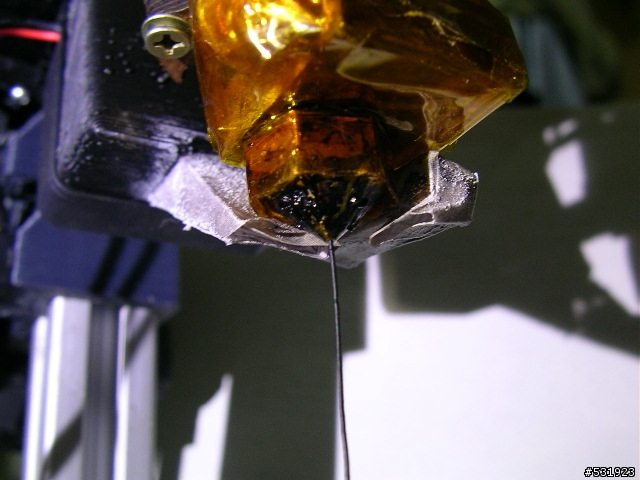

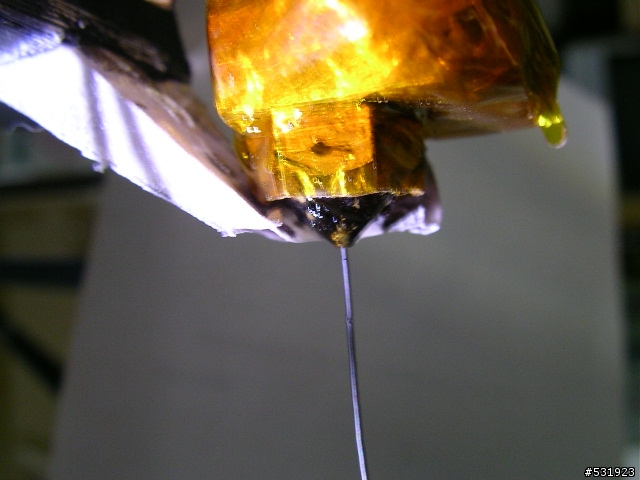

今天也買了一捲耐熱膠帶，把噴嘴、加熱塊包起來，然後工作溫度調到240度，偶爾出料不順的情況已經改善很多。
這樣改有點偷工減料，但是也蠻方便的，同時冷卻馬達跟工件，出風口也可隨意調整。
今天又發現一件怪事：
這是擠出機馬達，原本齒輪應該有螺絲固定的，實際上裡面什麼都沒有，也許它是堪用的，但是我馬上把它列為出膠不順的第一號嫌疑犯。
明天要去找螺絲螺帽來鎖...
sheauyih wrote:
淘寶連結也不能放喔....陶瓷加熱器..可加溫到450度..去淘寶搜...(恕刪)
收到！
sheauyih wrote:
那個塑膠齒輪要點一些塑膠用潤滑油..不然磨損很快...一堆粉......(恕刪)
應該是矽油吧？拍賣上有專賣矽油的，但是很大一瓶，改天再去賣玩具槍的店家買一瓶。
sheauyih wrote:

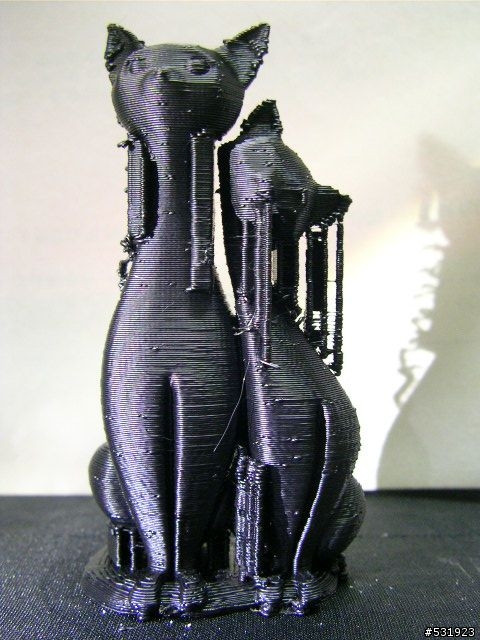

ABS,溫210度,層0.25mm,速25-75mm/s,空行100mm/s......(恕刪)
這個紙出風口也很厲害，可以用75的速度列印，不過自動降速降那麼多，會拖很多時間吧？
我目前是降60%，當然相關設定我也還在摸索。
把齒輪印出來之後，去專賣螺絲的店家，找合用的螺帽。
一進門我就說要M3的螺帽，老闆把零件拿過去，拿起游標卡尺量一量，
就說沒有這麼小的螺帽，還碎碎唸：你要叫你們設計的人設計好一點嘛~
我都不知道怎麼回答。
既然買不到，自己做比較快囉~
找一個鐵片，鑽孔、攻牙，切成合適的大小，然後慢慢磨，磨到可以塞進去為止，
拿出之前多買的止付螺絲
鎖進去，就完成了。

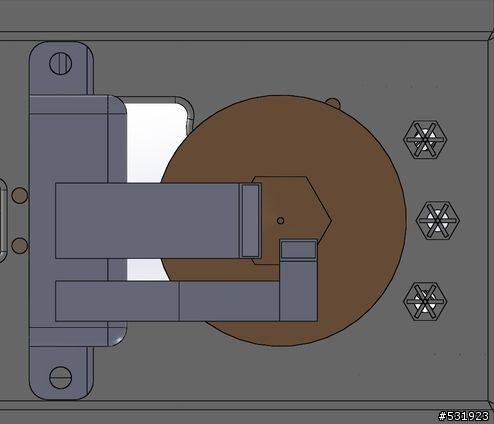

其實這個零件也可以改一下，類似這樣：
在鎖螺絲的地方增加厚度，如果鎖太緊應該比較不容易爆掉
takashi156 wrote:
就說沒有這麼小的螺帽，還碎碎唸：你要叫你們設計的人設計好一點嘛~...(恕刪)
螺絲行懶得賣散客的話...
那可以去電子材料行找找.
有的會賣小包裝的螺絲螺帽.
這台的結構雖然有鋁骨..可是接合的內角鎖太軟..
若能全用三角形的角鎖(鎖Y軸那種),,剛性會好一點點
目前感覺..約跑40mm/s以上.就會有波浪紋了..
空行速度也不能太快.會晃很大..

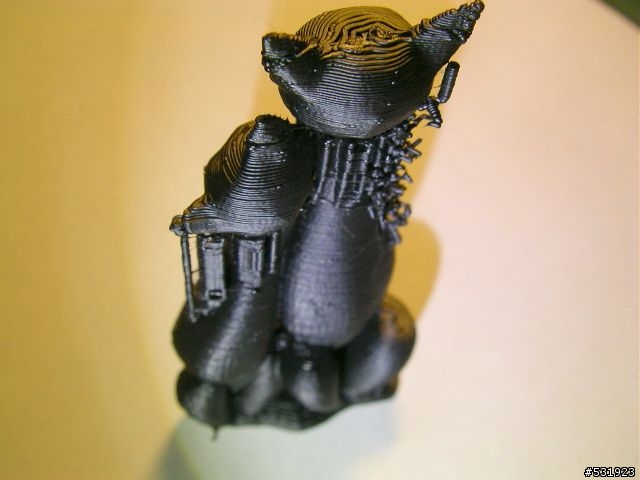

模型要好看,印20mm/s空跑80mm/s..慢慢印......
要求救了...
今晚搞韌體..燒不進去阿..頭好大.
使用..arduino-1.0.2
有參考這裡的說明了..改傳輸速度也沒效..
程式碼是從這邊抓來改的.
不知道漏了那些步驟..燒錄器不知選擇對不對?
請問有什麼要注意的地方嗎?
sheauyih wrote:
螺絲行懶得賣散客的話...(恕刪)
其實我說的那間螺絲行還不錯啦，我常常去買個5支、10支，都沒問題，一般五金行的螺絲種類太少了。
sheauyih wrote:
今晚搞韌體..燒不進去阿..頭好大....(恕刪)
我整理一下更新過程，希望可以幫的上忙
1.Marlin-Marlin_v1資料夾裡面有ArduinoAddons，打開之後有Arduino_0.xx與Arduino_1.x.x兩個
資料夾，
如果你的Microcontroller是atmega644p就打開Arduino_0.xx資料夾，裡面有Sanguino資料夾，
把這個資料夾複製到arduino-0023→hardware裡面；如果你的Microcontroller是atmega1284p，
把Marlin-Marlin_v1→Arduino_1.x.x的Sanguino資料夾複製到arduino-1.0.2→hardware。
2.從這裡開始應該都一樣，所以只用atmega1284p來說明：arduino-1.0.2→hardware→Sanguino裡面有
boards.txt，打開之後找到upload.speed=，把後面的數字改成38400，然後存檔。

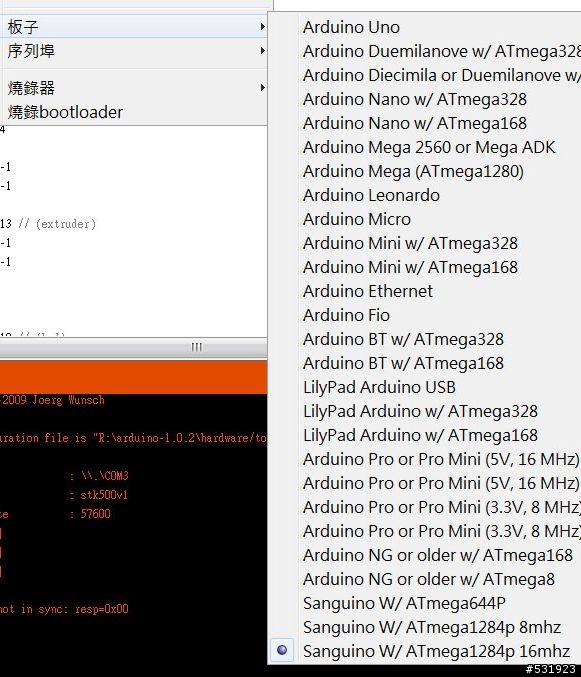

3.執行arduino.exe，打開Marlin.h，修改Configuration.h及pins.h，選擇正確的板子跟序列埠，
這個步驟我沒有變更燒錄器，它預設是AVRISP mkII，按下verify。
4.按住sanguino板子上的reset按鈕(我也沒有算幾秒，因為改了傳輸速度之後很容易就可以上傳成功)，
然後按下arduino的upload按鈕，等它出現這個訊息“Binary sketch size: ###### bytes (of a 63488 byte maximum)”
就迅速放開sanguino板子上的reset按鈕，這樣應該就可以成功了。

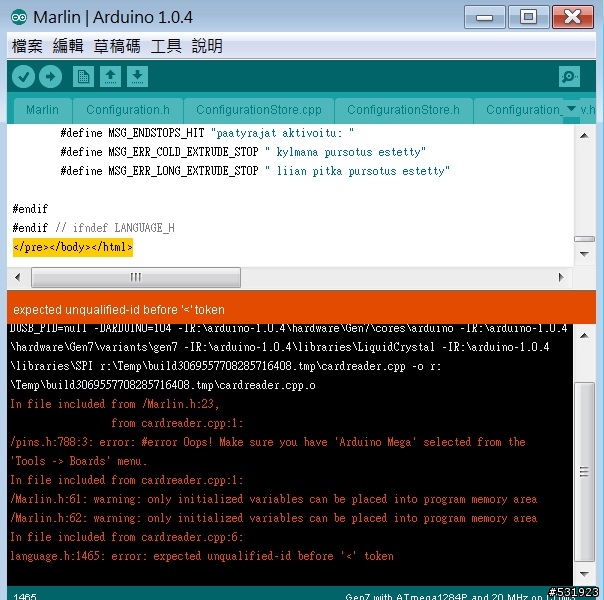

不過我按下去都是顯示程式警告...

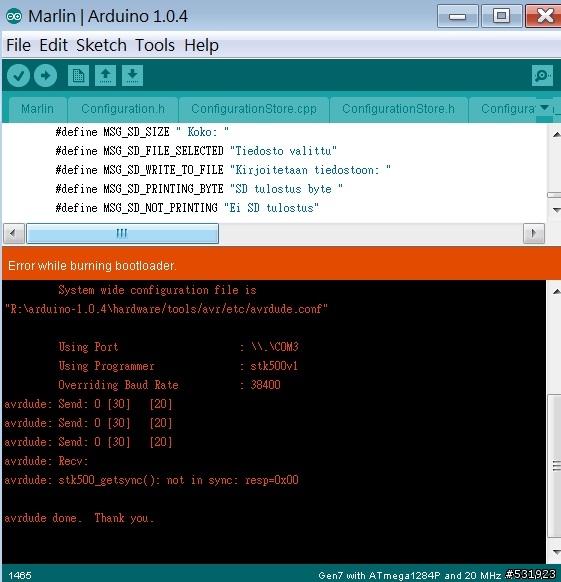

按 Burn Bootloader 都是顯示不同步..
寫信去問原廠,原廠說用 Arduino0023 , add Sanguino Pack,.
..試了也是不行..
網路爬文,這個問題好像還蠻多人遇到的..
試了一堆方法..
也換了一台電腦試過..也不行.
....算了..這個也不急.
有空再慢慢爬文看看有沒有其他處理方法.
不過今天遇到撞機了.
在印第二件時..
撞了兩次機,,G碼一看,,才發現..Y軸位置居然到300多去了..暈..
沒有過行程保護開關實在也是問題..
想拉reset的線當過行程開關,不過會跟原點開關衝突.
真是麻煩..
然後.重新轉檔.又重印時..換Ｅ軸數值跑到1000多去了..變射出機了..
E軸轉到空轉.
真是..
還好,,刪除軟體設定檔,重開軟體就正常了.
所以..最好要列印時還是稍微看一下G碼比較保險....
sheauyih wrote:
燒程式只要按 UPL...不過我按下去都是顯示程式警告...(恕刪)
其實所謂的原廠，不見得會持續update，但是marlin卻一直在更新。
根據你的圖片，“make sure you have arduino mega”
應該是選錯板子，也許可以檢查一下程式，你的應該也是sanguino電路板，在Configuration.h要把板子設為62。
然後，我看到圖片右下角，是gen 7 with atmega1284p
我上傳的時候arduino視窗的右下角是sanguino w/atmega1284p。
我的經驗是只要upload就可以，不用burn bootloader。
如果程式跟板子都確認無誤，那可能是arduino版本的問題，之前在爬文的時候，記得有人說不同版本的arduino對marlin還有sanguino的support都不一樣，也許你可以看看這一類的資訊：
https://github.com/Lauszus/Sanguino
但是我也不能肯定是不是support的問題。
sheauyih wrote:
所以..最好要列印時還是稍微看一下G碼比較保險.....(恕刪)
沒錯沒錯！reprap的操作介面不像一般的cnc，比較容易撞到，我都有養成檢查座標的習慣。
