你也能看見台灣-無人飛機空拍入門 (07 加裝電源模組＆資料回傳模組) (第5頁)

Jetter

Jetter
個人積分：9553分
文章編號：51054105

9553分

41樓

2014-07-11 11:42

C+C=2C wrote:
請問一下如果我裝了電源模組供主板電源所以JP1就不用裝，但是我的電變是有帶BEC的需要把電變接到主板的紅線挑掉嗎?另外OSD有吃5V的電源可以吃主板的電嗎?要接到哪裡?

建議挑掉...因為電變BEC都是Switching Power..並聯會發生什麼很難說... 就算用電變BEC供電也只要留1-2個就好.

Han!!

Han!!
個人積分：0分
文章編號：51359694

0分

42樓

2014-07-30 7:25

能看到這一系列的文章真的是太感動了..

第一次進階到飛控的四軸就是用APM

整個霧煞煞

目前苦讀文章中

weli49

weli49
個人積分：6分
文章編號：51360978

6分

43樓

2014-07-30 9:27

大大請問一下,
我正在組tarot650,
我有買一塊PCB的配電板,
我想請問一下這一塊電路板是否會有高溫現像,在不短路的情況下,溫度大約幾度??
因為這電路板我是放在機身下方,然後電池在由下疊上去,這中間我會放一層海綿,我怕它會產生高溫,讓海綿融化.
另外分電電路板,好像正負極都露在外面滿危險,正在思考如何把整片分電盤絕緣起來....

Jetter wrote:
建議挑掉...因為電...(恕刪)

iview

iview
個人積分：68分
文章編號：51719839

68分

44樓

2014-08-20 14:39

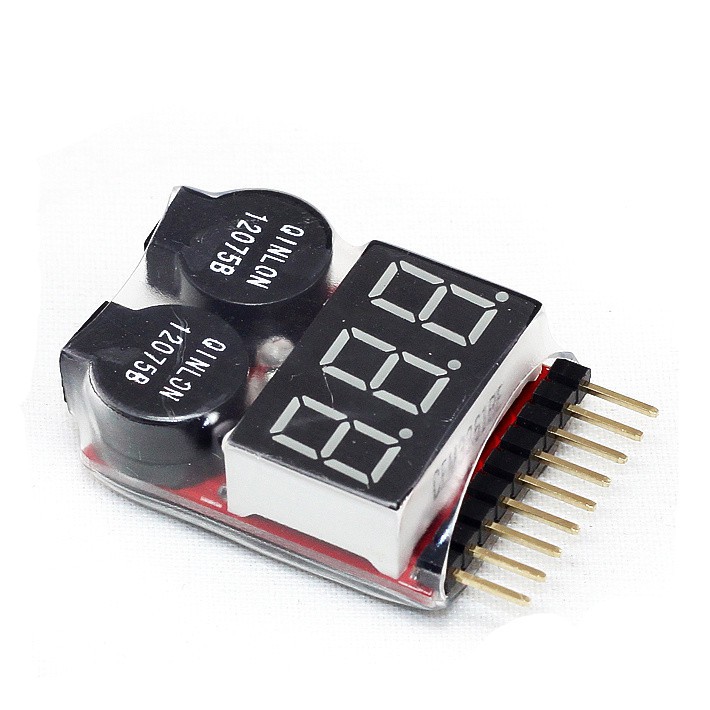

相信大家都有在使用這個低電壓警報器，它預設單cell 3.3V會叫，可是爬文有的說應該3.5~3.6V，降落後電壓回到3.7V才對，不知大家有無更改設定? 我目前是按預設值在用
我目前用6S 5800mah電池，650機架飛行到警報器響大約有16分(看錄影檔，一段7分半，一段8分半，大多數時間停懸，耗電有APM+雲台+5.8G圖傳，SJ4000充電未接)。APM fail safe 低電壓應該設多少? 20.4V(3.4*6=20.4)會不會太低?

kevinlynx

kevinlynx
個人積分：0分
文章編號：51720094

0分

45樓

2014-08-20 14:52

iview 大大,我也是用這個來監測電壓,不過飛友說要設3.7V , 這樣電池才不會過放,不過我是用3S , 所以只要低於11.1V就叫,下來後會再升一點

Jetter

Jetter
個人積分：9553分
文章編號：51720148

9553分

46樓

2014-08-20 14:55

iview wrote:
相信大家都有在使用這...(恕刪)

加個OSD..然後在OSD設定低電壓警告..
像我設定22.6V就會在OSD上顯示 Bettery Low !! 訊息..
那我還有1V的空間(22.6-3.6*6=1)可以決定動作..

APM上我沒有設定低電壓動作.. 不過這樣做前提是電壓電流的校正要正確才行..

chunghao97

chunghao97
個人積分：0分
文章編號：54359504

0分

47樓

2015-02-05 11:47

感謝樓主詳細的解釋~

不過我依照步驟連接3DR數傳時，電腦一直連接不上

想請問可能會是哪裡出了問題?

jeffapp

jeffapp
個人積分：0分
文章編號：54505436

0分

48樓

2015-02-16 13:09

你也能看見台灣-無人飛機空拍入門 (07 加裝電源模組＆資料回傳模組) 感謝分享~很有用處~ 謝謝
