自組多軸飛行器分享大樓(2016/05/01 更新)

iview

iview
個人積分：68分
文章編號：51673701

68分

31樓

2014-08-18 0:10

我的650是參考版上神人J大的配置組裝的。不過我這500mw圖傳很無力，距離沒多遠圖傳畫面就在閃爍，可能是天線太弱。

tgbqaz

tgbqaz
個人積分：17分
文章編號：51675208

17分

樓主

2014-08-18 6:26

iview wrote:
我的650是參考版上...(恕刪)

用原來的條狀天線本來就很無力..可以改磨菇或是三,四菜天線的組合..我最近也入手一組三.四葉..但還沒出門測試~

tsaiyiyang
個人積分：197分
文章編號：51759197

197分

33樓

2014-08-22 16:41

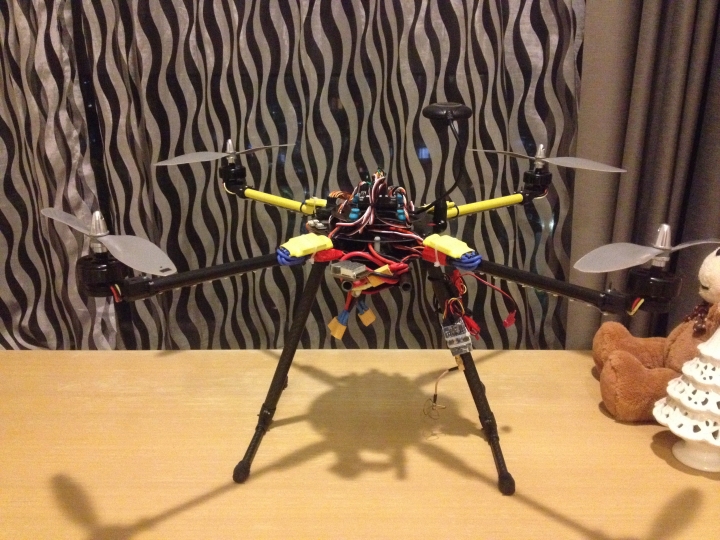

650 IRON MAN,4S 1555, 4822 310KV, HD3D雲台
NAZA M V2

iview

iview
個人積分：68分
文章編號：51760738

68分

34樓

2014-08-22 18:23

換了蘑菇頭，還沒實戰，有數據再跟大家報告。

sj4000 osd未關，畫面有點亂

sj4000 osd 關掉，畫面清爽多了

kevinlynx
個人積分：0分
文章編號：52496496

0分

35樓

2014-10-06 11:39

最近又組了一台六軸,使用650機架與APM 2.6 飛控板,電池還是用11.1V 2200mah X 2顆 ,槳是用1047 , 馬達是680KV , 昨天第一次試飛完成,只是電池只能飛6分多鐘,看來槳要再加大試試或並3顆電池試試

tpman

tpman
個人積分：371分
文章編號：52640348

371分

36樓

2014-10-15 1:00

這樓果然冷清阿,最近剛組好一台，來分享一下吧

全套DJI F550 + E300 + NAZA-M V2

電池Megapower 6200mAh + 平衡充組

控Devo7+RX701
組六軸就是覺得4軸穩定度普通而已，最近飛了幾次，果然還是有差，新竹的風完全沒問題

進入4WD的世界

kevinlynx
個人積分：0分
文章編號：52644238

0分

37樓

2014-10-15 10:39

原本組的六軸,飛行時間太短,所以又改為四軸,這幾天再試試看飛行時間

Jetter

Jetter
個人積分：9553分
文章編號：52661295

9553分

38樓

2014-10-16 9:31

等了好久...拖了又拖...所有組件終於到齊...

花了幾天...完成囉,

秤了一下重量.. 空機(含雲台, 不含槳, 電池和Gopro)...約1650g

接下來就是校正及細部設定後就可以試飛了... 一樣使用1555尖翼槳..

預計起飛重量在2.6KG左右(使用5800mAh電池), 和之前Jet650差不多..

折疊後的體積真的小很多...

展開就是標準680軸距四軸

因為機架夾層空間大..所以上方就很簡潔

機架附的GPS天線座很不錯....

tpman

tpman
個人積分：371分
文章編號：52676000

371分

39樓

2014-10-16 23:50

J大可以多分享一些照片嗎??

如電池倉的位置?

進入4WD的世界

Jetter

Jetter
個人積分：9553分
文章編號：52709206

9553分

40樓

2014-10-19 0:31

相片來了(發現01有上傳高解析度圖片的功能, 點小圖看大圖)..

上方裝馬達..電變直接在馬達下方(遠離飛控才不會干擾).

後方600mW圖傳裝在這..

電池倉位置...電池固定板可以前後移動, 以求平衡, 這是移到最前方的位置

這是移到最後方的位置...所有由後方往前的線材都藏在電池固定板下面

這家的H4機架..還可以裝和塔羅一樣的掛桿.. 方便掛上雲台

機身夠高..就算這個高度的雲台也是沒問題...

全機照...
