2014/01/28 整理一下網路資訊 現在比較納悶的是
所謂的平衡接頭看起來是沒有電進入的~~ 由正負極供電位腳充電

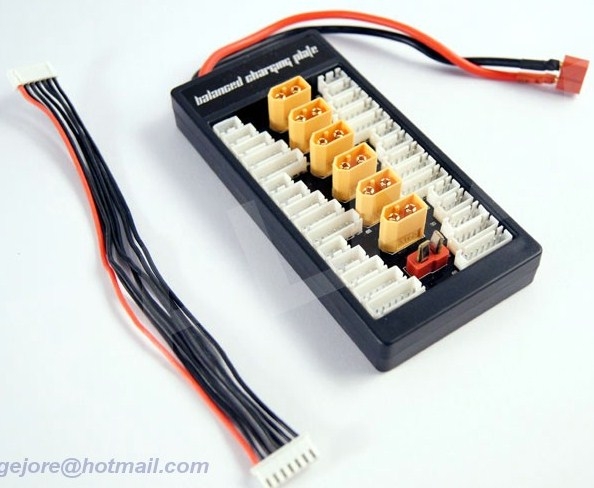

(平衡接頭)
另一位土砲仁兄提到的一段
http://rico0123tw.blogspot.tw/2013/09/blog-post.html
被動式平衡感覺上是有點『兩害相權』的權宜之計，因為電芯是串聯起來一起充電的，要嘛就是大家一起充電、不然就是大家都停止充電，沒有"某幾顆充電、某幾顆卻不充電"的這回事；但電芯過充電可是會造成不可逆傷害的，如果電池組內某幾顆電芯已經充飽了、其他顆卻還沒有充飽，此時充電還是持續著，為了不讓已經充飽電的電芯『過充電』，就必須開始運作被動式平衡這個權宜之計。
研究了一下基本原理找到以下電路板
功能與說明：
1、將鋰電池與保護板按接線圖連接，當電池電壓處於過充電壓與過放電壓之間，並對P+，P-充電1秒鐘後，P+與P-的輸出電壓為電池電壓。
電池過充功能：在P+與P-之間加上充電器，對電池充電，電池電壓充到過充檢測電壓（4.25±0.025V）時，保護電路動作，切斷充電通路，實現過充保護。
電池過放保護功能：在P+與P-之間接上負載讓電池放電，當電池電壓下降到過放電壓（2.4±0.08V）時，保護電路動作，關斷放電通路，實現過放保護。
短路保護功能：當P+與P-短路時，保護電路會在5-50uS內迅速動作，切斷通路，實現短路保護。
過流保護功能：當V-端電壓達（0.15±0.02V）時，保護電路會在6.7-13.9ms內迅速動作，切斷通路，實現過流保護。
小結 : 所謂 3 節 等於第一張圖片中 3cell 內心電池,當分壓頭接線偵測到電壓到達設計準位時,電源管理IC控制 MOST 截斷 充電電壓達到過充前的保護 , 所以這時候似乎其他電池有可能發生沒完全充飽的現象....
所以便宜的平衡充電器 目前推測是這種原理.. 待後續土砲充電器驗證 ~ 以上
