[分享] 新世代Pixhawk飛控之六軸空拍機-JET550X6誕生全記錄(持續更新中) (第3頁)

Kuster

Kuster
個人積分：0分
文章編號：52334291

0分

21樓

2014-09-26 16:01

請教大大
您用DEVO 10刷萬用控之後，會怎麼設定油門曲線啊？
我覺得我的油門過於敏感，希望把曲線弄平滑一點，請教您會怎麼設定呢？

謝謝！

sean.hi36

sean.hi36
個人積分：132分
文章編號：52616596

132分

22樓

2014-10-13 17:55

感謝大大無私的分享...

之前我本來是想自行設計機架的,評估後發現,買現成的比較便宜...

現在也是跟著你的路走...

部份材料已買好,等待你的研究進度囉...感謝...

Jetter

Jetter
個人積分：9553分
文章編號：52661674

9553分

樓主

2014-10-16 9:51

sean.hi36 wrote:
感謝大大無私的分享...
之前我本來是想自行設計機架的,評估後發現,買現成的比較便宜...
現在也是跟著你的路走...
部份材料已買好,等待你的研究進度囉...感謝...

哈哈..和我的一樣耶, 不過我拿到的上下版都是下版(這出貨品管要加強), 但對我來說反而是好事, 我把一些週邊(像OSD, I2C, 數傳..)全都固定在上版的背面...

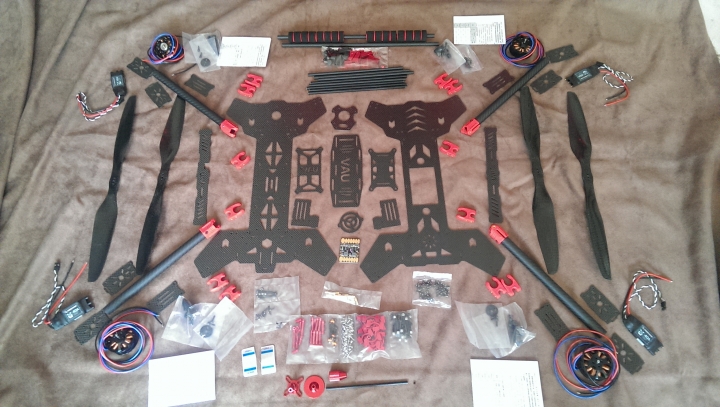

我是等了好久...拖了又拖...所有組件終於到齊...

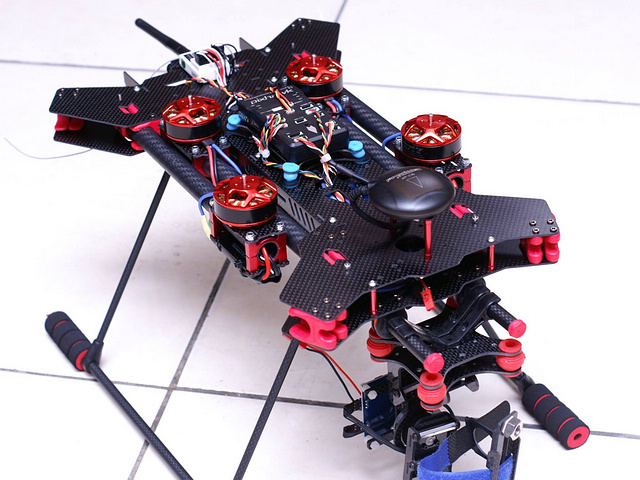

花了幾天...組裝完成囉, 在這裡有一個地方要注意... 這家機架的轉軸是使用一根

秤了一下重量.. 空機(含雲台, 不含槳, 電池和Gopro)...約1650g

接下來就是校正及細部設定後就可以試飛了... 一樣使用1555尖翼槳..

預計起飛重量在2.6KG左右(使用5800mAh電池), 和之前Jet650差不多..

折疊後的體積真的小很多...

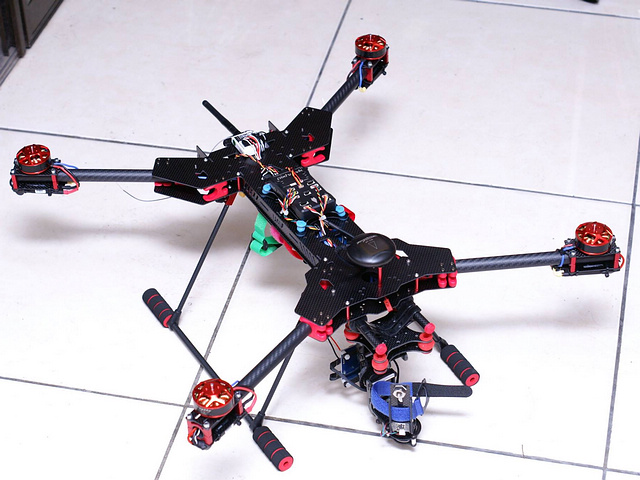

展開就是標準680軸距四軸

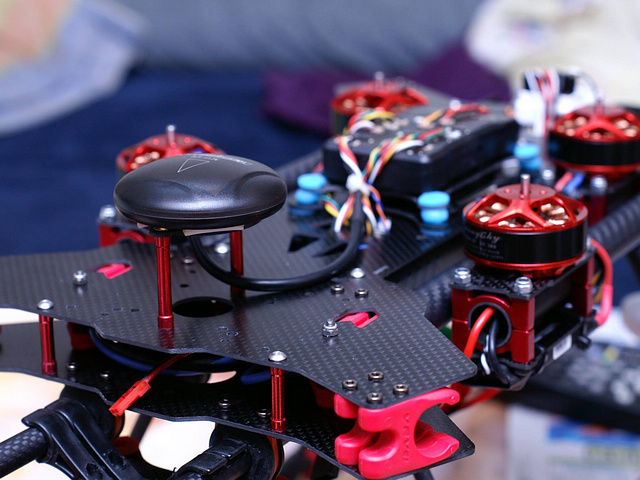

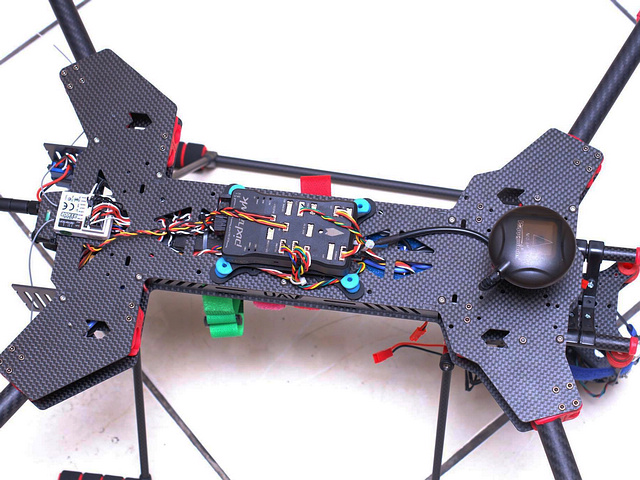

因為機架夾層空間大..所以上方就很簡潔

機架附的GPS天線座很不錯....

hoba

hoba
個人積分：523分
文章編號：52662543

523分

24樓

2014-10-16 10:36

Jetter wrote:
哈哈..和我的一樣耶...(恕刪)

J 大,那塊雲台控制板可以收到避震座夾層裡面
可以減少兩個零件,佈線會比較簡潔一點

Jetter

Jetter
個人積分：9553分
文章編號：52662949

9553分

樓主

2014-10-16 10:59

hoba wrote:
J 大,那塊雲台控制...(恕刪)

我也有想過...不過我雲台有其它地方也會用到..有時會拆去當手持穩定器拍片, 控制器在後面比較方便....

我覺得空拍還是要配合一些地面上的景會比較好. 哈哈..

sean.hi36

sean.hi36
個人積分：132分
文章編號：52671273

132分

26樓

2014-10-16 18:34

Jetter wrote:
我也有想過...不過...(恕刪)

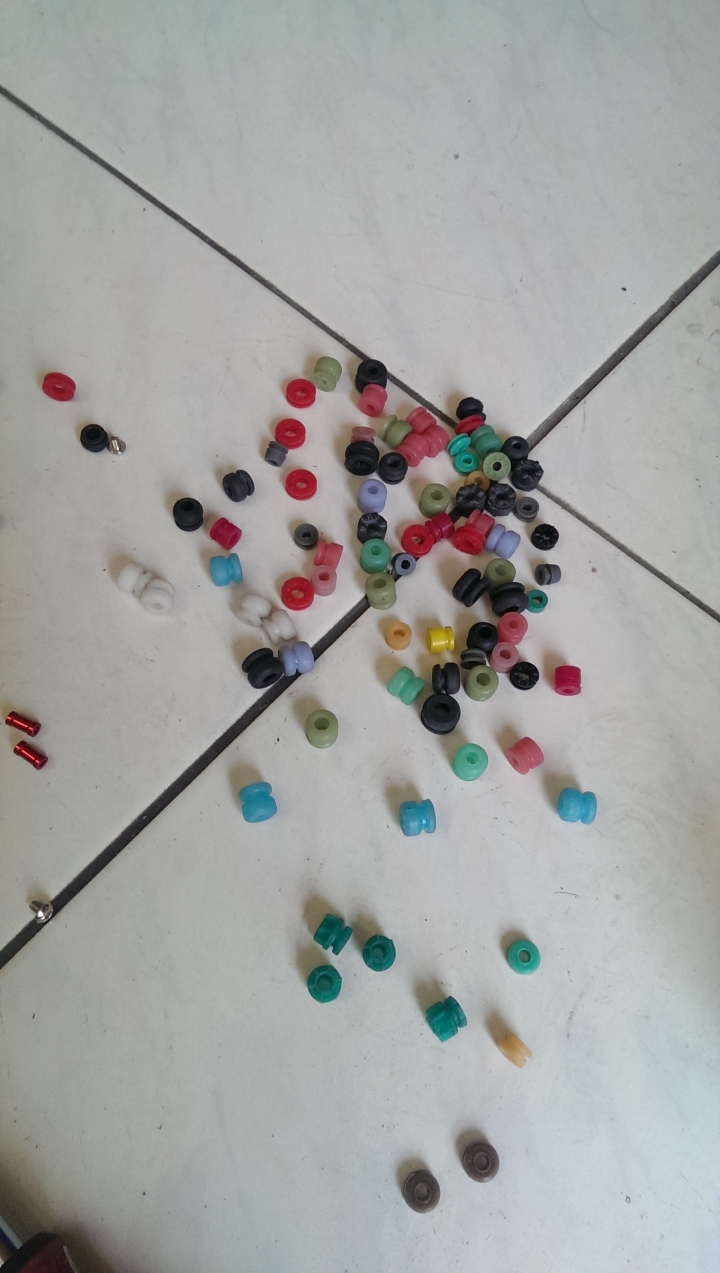

看到J大的機子有減震球,讓我想起...我前些日子拆了很多光碟機,而光碟機內就有很多減震球,剛好我都留下來...

選了彈性不錯的來裝看看,還去買了剛好的螺絲,效果還不錯...

Jetter

Jetter
個人積分：9553分
文章編號：52681863

9553分

樓主

2014-10-17 11:22

其實APM/Pixhawk 這類飛控很怕機身震動(應該說所有飛控都一樣).所以避震一定要加上去(DJI是把避震做在飛控內了, 不是不用加).

不然飛控會把震動當成機身傾斜而做修正..可能造成過度修正導至翻機..

旺旺593361

旺旺593361
個人積分：1分
文章編號：52697685

1分

28樓

2014-10-18 7:37

請教J大.你的馬達是哪一款.期待你的首航....

小shin昕

小shin昕
個人積分：2分
文章編號：52698218

2分

29樓

2014-10-18 8:59

我猜朗宇KV:380

Kuster wrote:
請教大大您用DEVO...(恕刪)

hoba

hoba
個人積分：523分
文章編號：52699628

523分

30樓

2014-10-18 11:08

旺旺593361 wrote:
請教J大.你的馬達是...(恕刪)

看起來像朗宇的V3508/380KV
