窮人家的雷射DIY 40W CO2 雷射雕刻機,切割機,打標機 (第20頁)

跑路中
個人積分：117分
文章編號：48358284

117分

191樓

2014-01-22 12:38

我是第一批第一台雕刻機的使用者
使用的是40W CO2 雷射雕刻機
在使用一年多一點的大概感想
算真的是便宜好用的機台
因為是在公司使用的有些東西不方便拍照
建議有使用或確定要長期使用的可以再加購一組對焦鏡.以防不時之需
因為當初就想說怕有個狀況買2個40W CO2 雷射管跟2組一般對焦鏡
在請樓主組裝好雷射雕刻機後已經快樂的使用一年多了
一個對焦鏡因為疏於保養在過一年後的年末想清乾淨已經非常拼了
所以換上備用的對焦鏡
因此現在有需要購買一般對焦鏡(不需要反射鏡)
不知道有這樣的購買方式嗎?

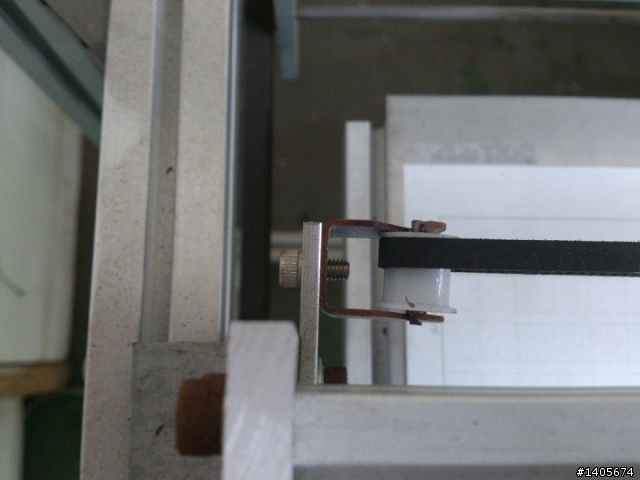

另外雕刻機的橫軸左邊的塑膠滾輪
也有可能近期需要更換(如附圖)
在想能夠的話就一次解決
其他有需要使用者經驗的也歡迎提出
大家一起切磋

actiontank

actiontank
個人積分：11分
文章編號：48378732

11分

192樓

2014-01-23 16:03

sean兄

新開團也敬請通知小弟一聲，報名參加+1，謝謝!!

absmen2002

absmen2002
個人積分：145分
文章編號：48467912

145分

193樓

2014-01-29 20:54

+1
小弟也有興趣~
謝謝

跑路中 wrote:
我是第一批第一台雕刻...(恕刪)

chia_pin

chia_pin
個人積分：0分
文章編號：48575493

0分

194樓

2014-02-08 1:59

報名參加+1，小弟也有興趣~ 謝謝!!

Amebapower

Amebapower
個人積分：0分
文章編號：48576864

0分

195樓

2014-02-08 8:45

哇！神人，我也想加入第三團！想利用來作些創作。

hosonic

hosonic
個人積分：16分
文章編號：48577412

16分

196樓

2014-02-08 9:50

我也要報名參加第三團,麻煩通知,
謝謝

sean.hi36

sean.hi36
個人積分：132分
文章編號：48591936

132分

樓主

2014-02-09 12:05

新的雷雕機,快設計好了,預計2月底前製作一台測試,第三次研討會,就會用這台來教大家從零件組裝到設定,最後讓參加的人可以自行維護...

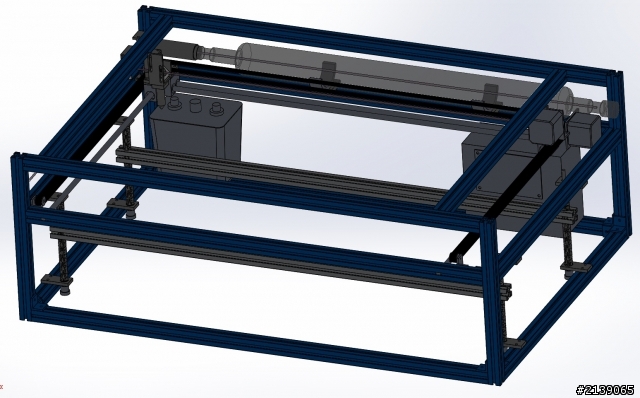

第一張圖是包含組合鋁擠材(藍色部份),整機尺吋為800mm*540mm*280mm,其中280mm為高度可以依需求更改,更改高度,只需要將4支直立的鋁擠材更換為更長的,再來是牙條更換為相應的長度即可將Z軸調高...

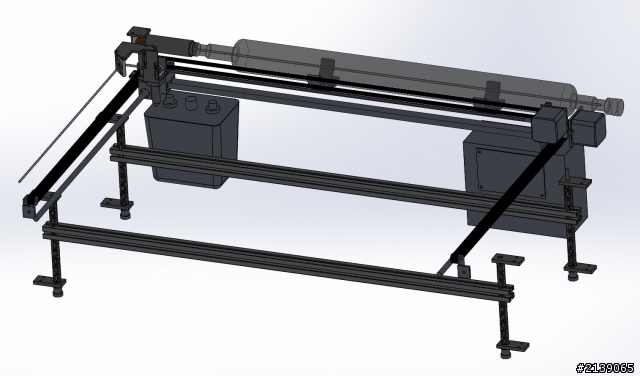

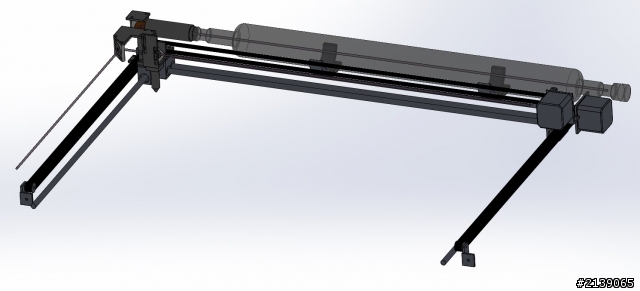

第二張圖是將鋁擠材去除後,可以看到Z軸部份的組件,Z軸升降調整為手動方式,下方有一條皮帶還沒畫上去,Z軸升降的平台可以選擇不同的平板,實際的有效行程尺吋為600mm*400mm,所以平板若選擇專業用的蜂巢網板,就可以直接選購業界標準6040板,或可以選擇金屬衝孔的板材,也可以選擇便宜的做法,直接放上去一片金屬片即可...

第三張圖片是包含4X擴束鏡,4X擴束鏡為可裝也可以不用裝,擴束鏡的用途是將雷射管發出的不完美光班,整理為完美的光班,在整理光束的同時,會將雷射管發出的3mm光班,擴展為12mm的光班,且去除光暈,簡單的說明,就是雷射光聚焦到最小點的光班會成為較完美的小圓點,若沒有裝置擴束鏡,則會成為不規則型狀的小點,且光暈部份會造成較多的焦黑...

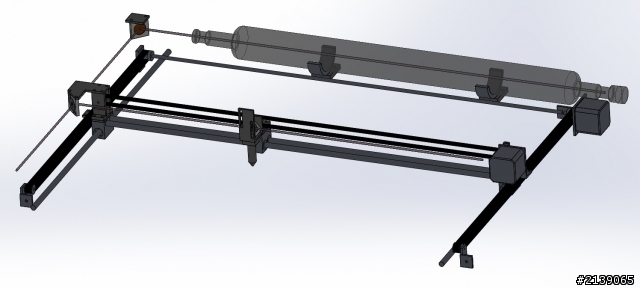

第四張圖片是拿掉擴束鏡後,且雷射頭移動到大約中間位置...

有興起一起研討的,可以私訊給我...

gaarder

gaarder
個人積分：5分
文章編號：48595020

5分

198樓

2014-02-09 16:28

感謝S大發布最新消息...第3場研討會看來是非參加不可的了
不知道我們有什麼可以幫忙..?

etoilesob

etoilesob
個人積分：57分
文章編號：48597442

57分

199樓

2014-02-09 19:43

我也想參加研討會,也加我一個!thx

etoilesob

etoilesob
個人積分：57分
文章編號：48597482

57分

200樓

2014-02-09 19:46

我也想參加研討會,要記得通知我喔!謝謝
