外部 10K歐姆 pull-low 量到 4V，內部 pull-high 量到 2.8V，目前是懷疑這個按鍵開關設計不良，斷不乾淨。今天沒時間試，這兩天會買另外一型開關換過再試。負載不接還是一樣，所以排除負載的干擾。
dummyliu wrote:
Arduino UNO...(恕刪)
http://ww1.microchip.com/downloads/en/DeviceDoc/Atmel-42735-8-bit-AVR-Microcontroller-ATmega328-328P_Datasheet.pdf
DATA SHEET下面有範例
read i/o有2種 ,在data sheet page98
[ASM] IN R0,PORTB.....是讀到RRx(3-state)的資料..當為輸出時可以回讀輸出的資料
[C] i = PORTB
[ASM] IN R0,PINB......是讀到RPx(3-state)的資料..若為輸入就必須用該指令來讀取
[C] i = PINB
可能都讀到 "PORTB", 應該是 "PINB"
read按鍵,是否程式有做debounce,否則瞬間會有H,L問題
設定使用內部 pull-high電阻,移除自加pull-low電阻
按鍵一腳接ic pin,另一腳接GND
沒按時讀到是H,當有按下會讀到L
jasonMobile wrote:
arduino超新...(恕刪)
對，抓蟲(debug) 是困難的，需要經驗，技術，邏輯力，還需要一點運氣，但是一旦抓到了，那個成就感和爽度可以嗨整天。今天又抓了一隻蟲，爽啊！話說我家的洗衣機自買來的第一天就壞了，換主機板以後雖然好了，但是一年以後一天又壞了。這次壞了以後就不得了，壞不停。幾乎叫來修以後可以洗一次，下次再洗一定不動。我老婆受不了了向我求救，我就在服務站的人來時，在旁邊從頭到尾邊看邊問。每次出現的故障代碼都是一樣的，了解到那個故障代碼代表的是馬達異常。維修技術員說馬達沒問題，他把馬達感知器從感知器到線組到端子整個換了一遍，甚至端子剪掉直接焊死，還是一下好一下壞。他說他實在想不到還有什麼可能，現在只剩換主機板了，要五千多，換不換？老婆說她投降了，想不修買新的，不買這牌子了，但是那要一兩萬。我了解了下，判斷主機板有問題機會不大，應該還是感知器的問題，就問一個新感知器多少錢？三百多。就決定買個感知器自己試試看，不行再買新機，用三百賭一兩萬。新感知器買來，花了半天功夫，放倒機器，拆掉下盤，在狹小的空間裡摸索，總算把感知器弄出來，因為焊死了，要動烙鐵解焊。剛要解焊，一條線摸著就掉了，心裡立刻大喊“賓果”，就是你。反正已經拆到這個地步，還是繼續把新的感知器焊上去，一切還原後開機，正常了。看看換下來的感知器，那根掉線的腳上面幾乎沒有吃到錫。經驗 get：不要以為都焊死了問題就不在這。花三百贏一兩萬，可以至少嗨兩天吧我想。

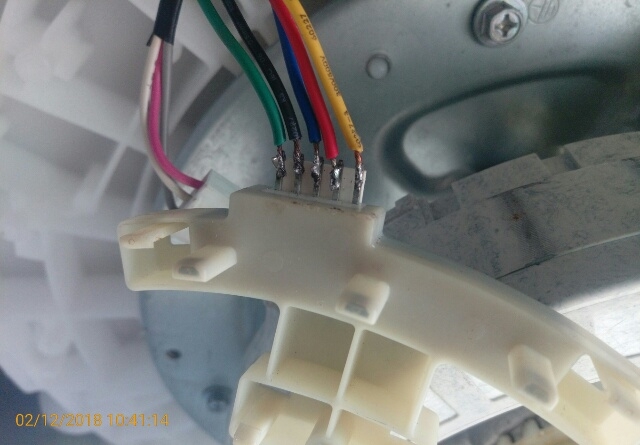

下面是感知器解焊以前拍的照，出問題是紅色那條線，外觀是一下看不出有問題的。
