(即將展開... 不過颱風又來了

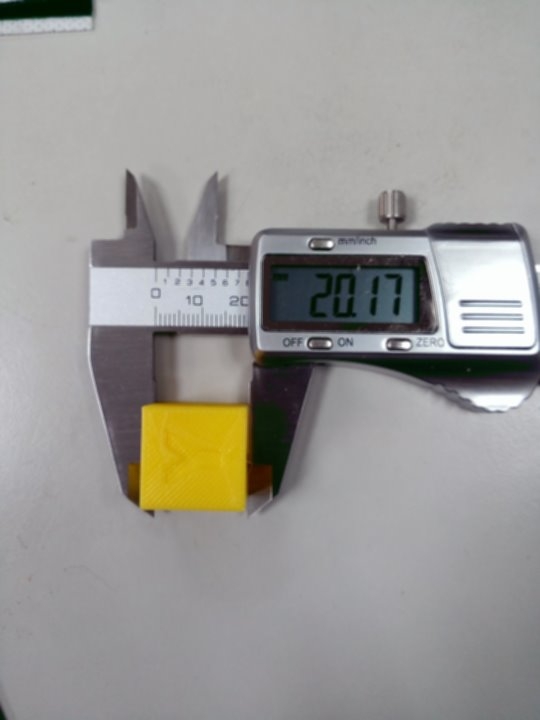

)ok, 按慣例, 20x20x20的立方體, 層高 0.2mm
X 軸

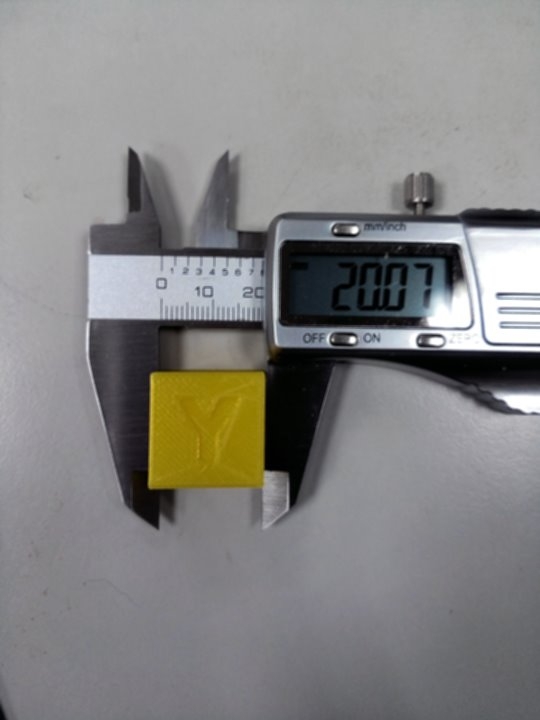

y 軸

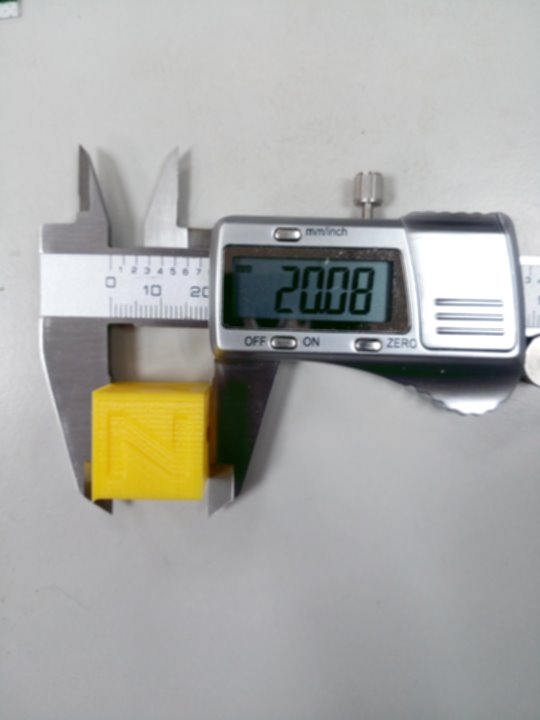

z 軸
Y軸有點跑, X 及 Z 還算 ok.
在來是一些列印的影片, 供大家參考.....
20x20x20 : https://youtu.be/8qZ-mObtZ_4
印幾個零件 : https://youtu.be/v2fK8F-pcwk
列印速度在 60~70.

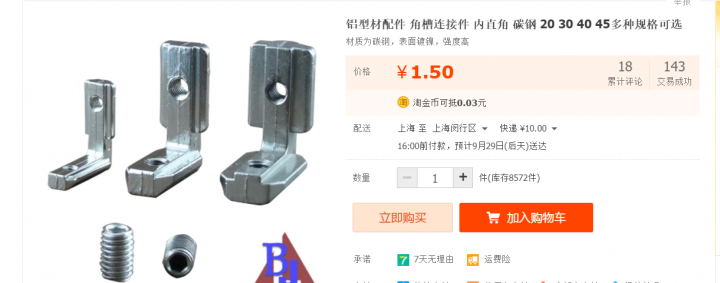

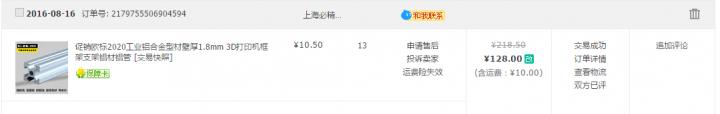

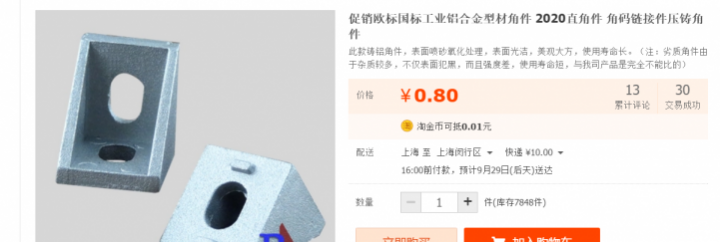

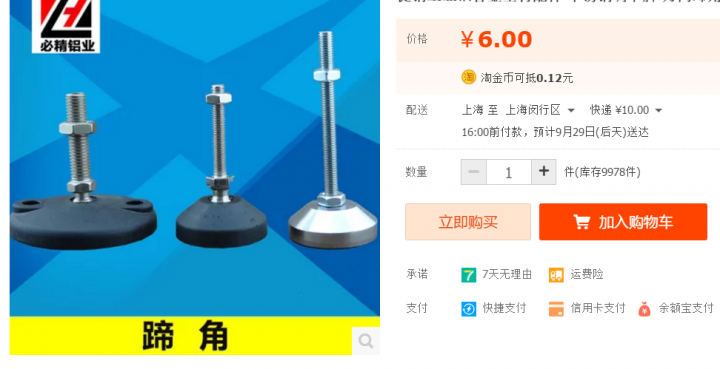

鋁框 : 128, 但我多買了 : 連接器及四支腳.

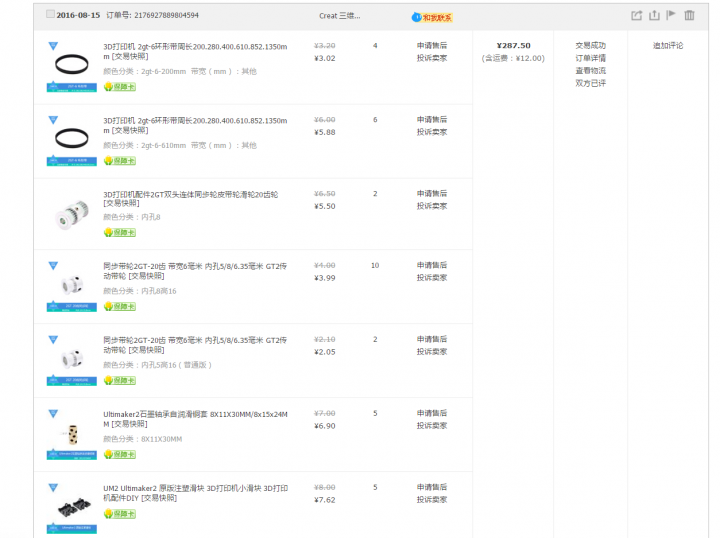

零件一 : 共 287.5 為 ultimaker colne 買的. 那塊鋁板最貴.

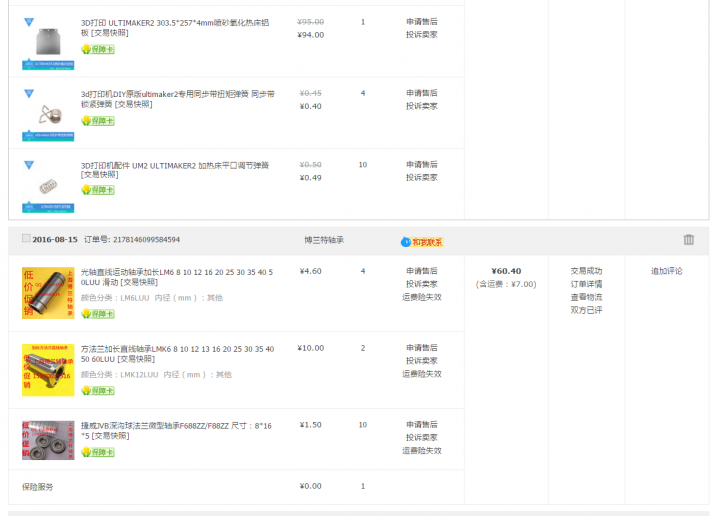

軸承 : 60.4 , 多買了2個 lm6 及 2個 688zz

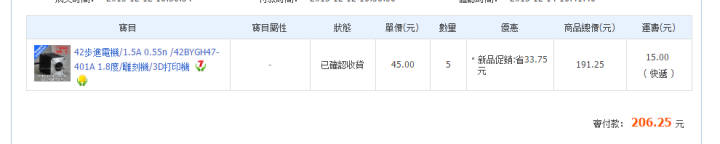

馬達, 以前買的, 用了四個, 算 : 165

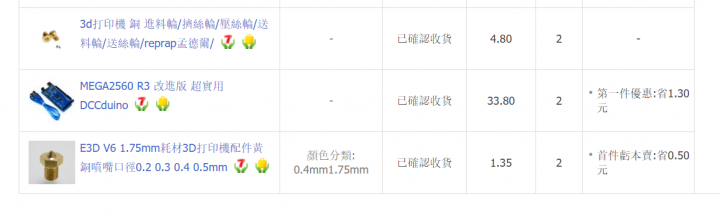

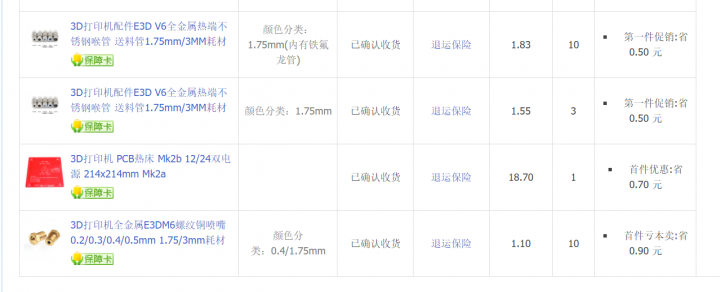

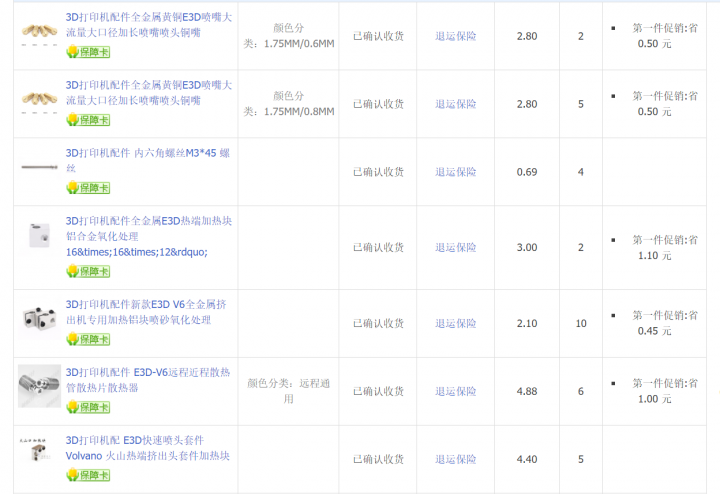

零件二及電子件 : 一堆備品. 實際用到大約 130.

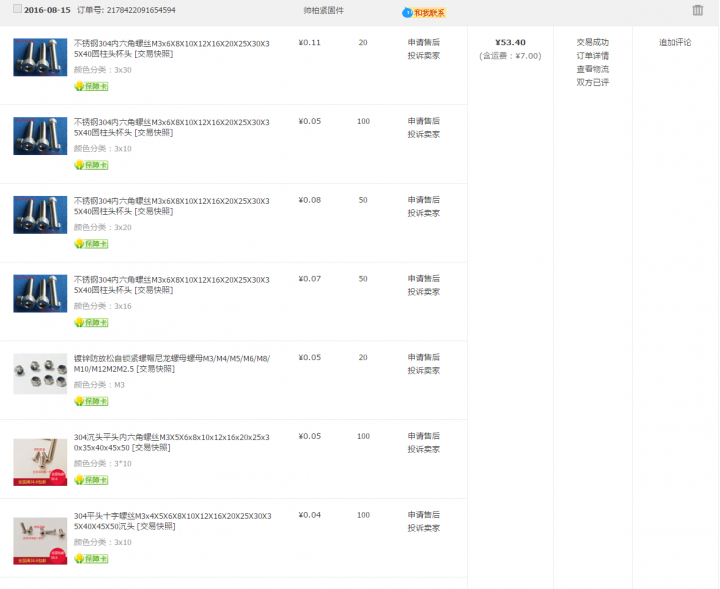

順便買一堆螺絲螺帽 wash. 53.4
到此共824.3 人民幣.
怎樣運到台灣呢?
要千里運算了, 當然要加點東西, 褡個順風車. 甚麼會比較有 cp 直? 嘿嘿 ....
這個 :

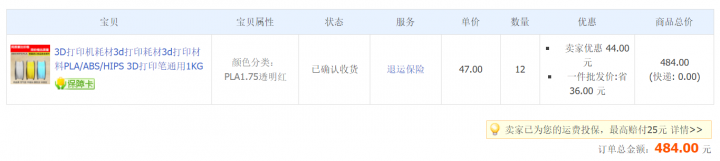

12捲 PLA, 換算下來一卷約 40 rmb. 加運費一卷(1.2KG) 約 55 rmb, 便宜 or 貴, 各位自行評量.
至於質量 :
尺寸不一, 從 1.69 到 1.78 都會遇到, 所以每次印都得先量一下. 還好還算平均, 不會一下胖一下瘦.
目前已用約 10 種顏色, 沒有什麼品質問題. 應該是我人品還不錯.

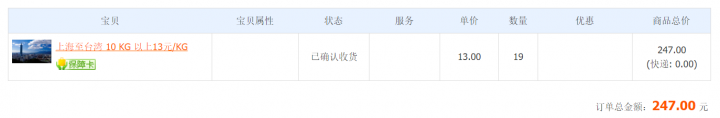

再來就是集運了. 我都用這家 :
ok. 所以, 成本有點難算, 應該就在一千人民幣左右吧.
還有光軸及底板. 都台灣買的, 大陸光軸品質不好. 8mm 縮水7.8mm, 還有, 最嚴重的是 : 會彎曲.
光軸711到付 NT$540,後來發現xy 6mm 光軸尺寸錯了, 重買一次, ntd$140.(多買一隻 8 x 100 mm 的短棍)
底板是300多(還沒到貨),
忘了電源 : NTD$450, 台灣買的強國貨.
以上, 是大約成本. 約在新台幣6000元左右.
2006.11.14.
Sony A100.
以前, 只能買花錢買零件, 現在, 則是動動腦, 自己產生零件. remake.
提供我的一個 remake:

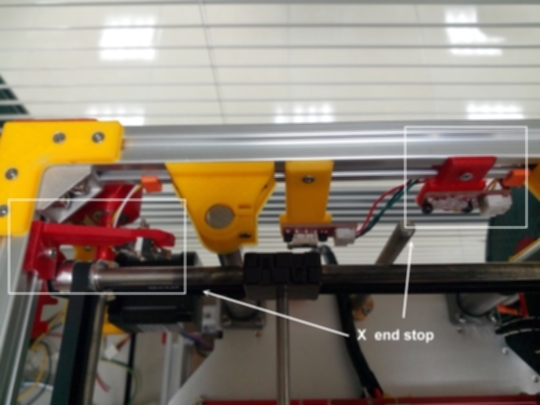

x 軸的限界開關 :
本來接好了, 但發現 :
線不夠長
體積有點大, 將來不好調整.
所以, 我動了點手腳 :

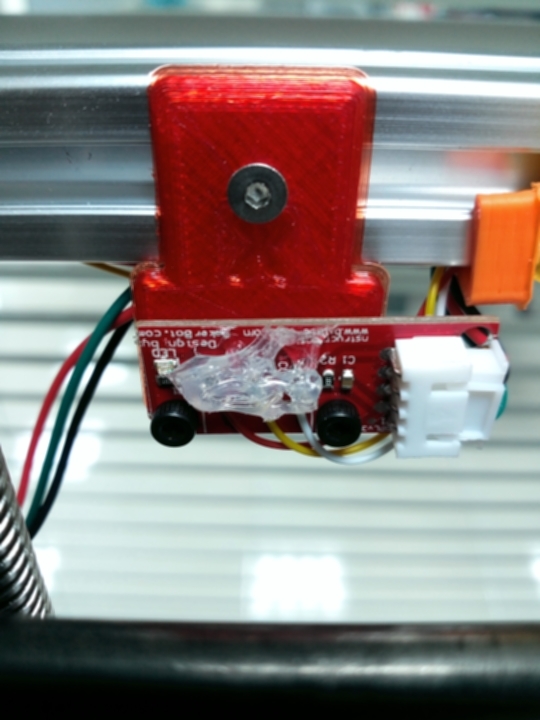

將那個微動開關剪下來, 裝到機上, 體積變小, 容易操作. 原 PCB 找個較適合的地方放. 這樣線就夠長了, 將微動開關跟 PCB 用三根電線焊接, 套上熱收縮管, 再塗上熱融膠, 就變成這個樣子:
非專業焊接及塗膠, 傷眼勿噴 ….
這樣得自己設計 : 微動開關及限界開關的固定件, 我是用 123d design ---我也只會這個.

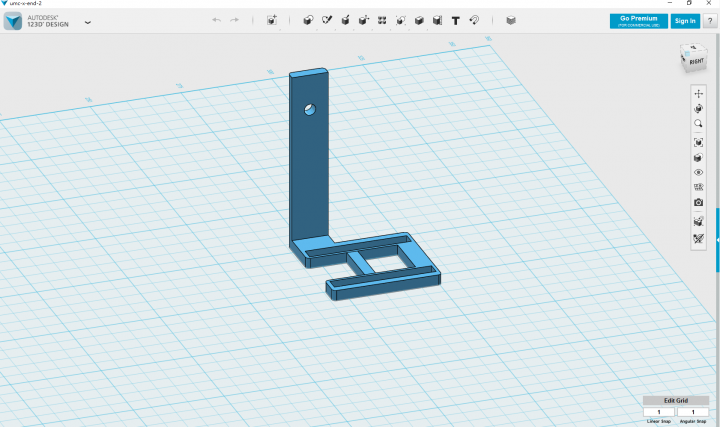

原來版本 : 固定pcb ,
修改版本 :

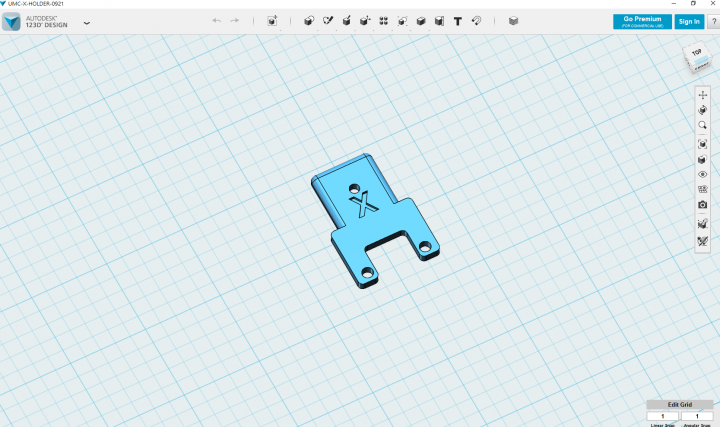

把微動開關及 PCB 分開, 這個是放 PCB 的. 為了耍帥, 放個 X , 代表 X 軸的限界.

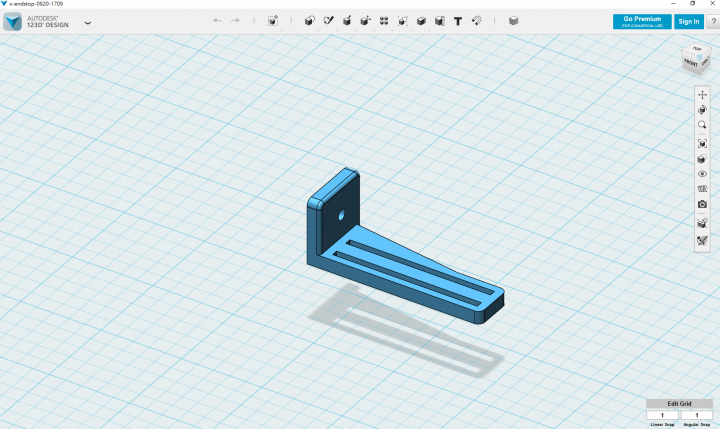

這個放微動 : 這樣, 鎖上螺絲, 可以前後調整.

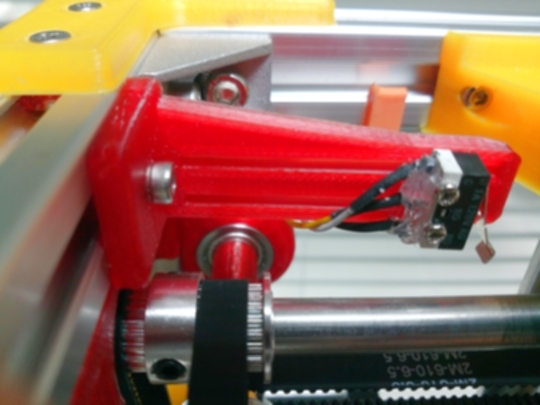

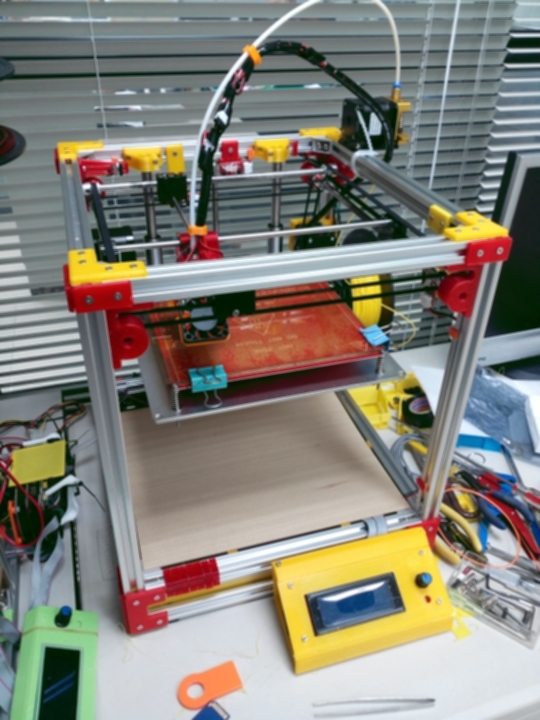

然後就變這樣了
當然, 對專業的網友而言, 這只是最基本的入門功而已. 但對我這種一輩子沒碰過 cad, cnc, 電子, 焊接…的人, 當看到自己設計的小部件, 可以被印出, 裝置, 正常工作. 心裡真是爽!
網友勿噴勿笑, 請體諒一個手無縛雞 -- 應該是手無操機-- 之經驗的人的心情.
這不就是模型製作的一種樂趣嗎?!
