outrunner wrote:
第一章 - 底盤底盤...(恕刪)
請問材料要去哪裡買呢？有沒有實體可以參考，這樣比較不用擔心買錯。
第一章 - 機體結構 [樂高]
** 主要材料:
馬達 x2 (8883)
輪胎 x5 (30.4x14)
其他零件 約200顆
**

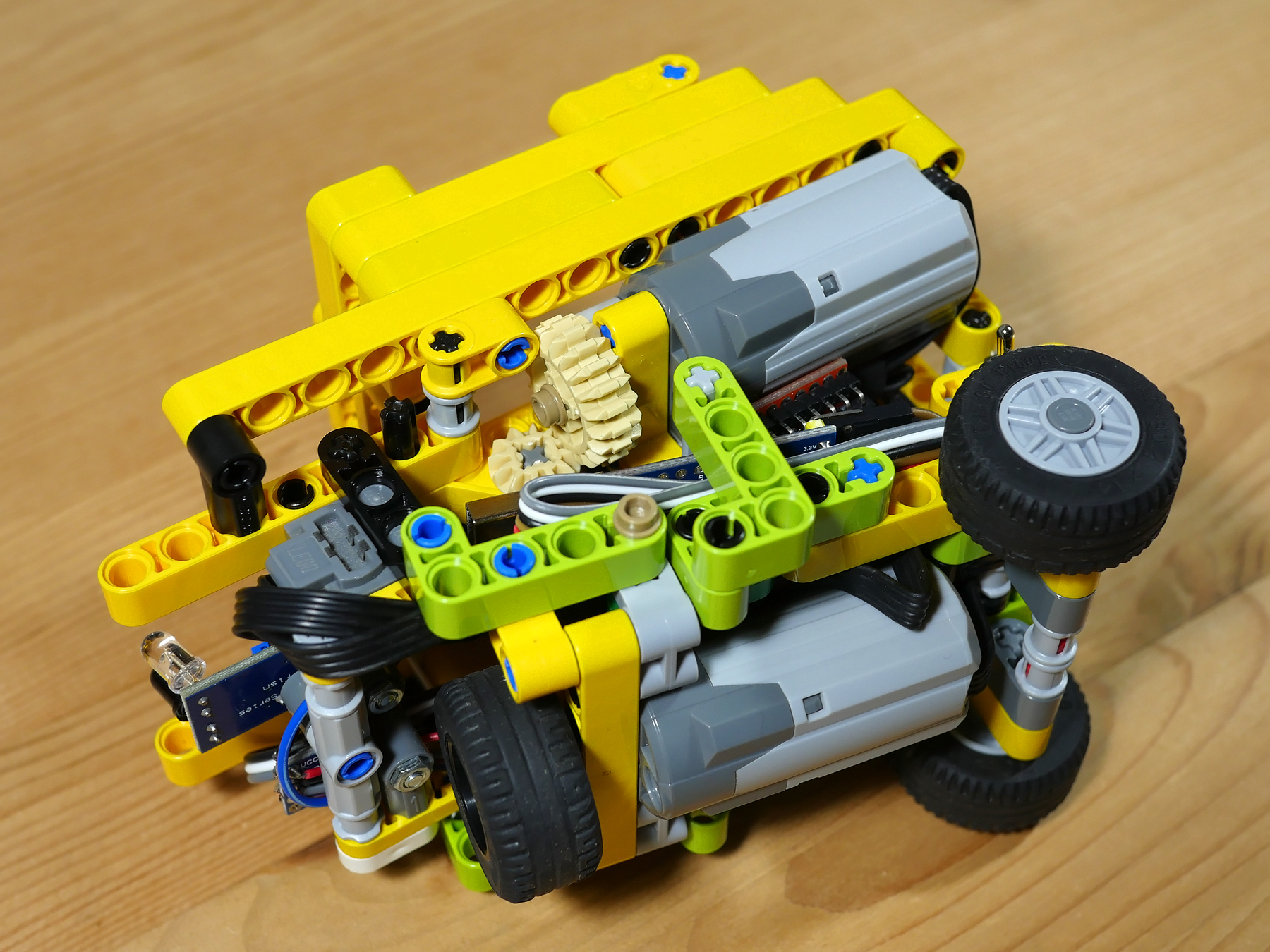

先看馬達的部分:
上面那顆用來發牌, 下面用來移動位置.
底部是旋轉三輪車:
只有馬達連接的輪子會傳動, 另兩顆是自由旋轉.

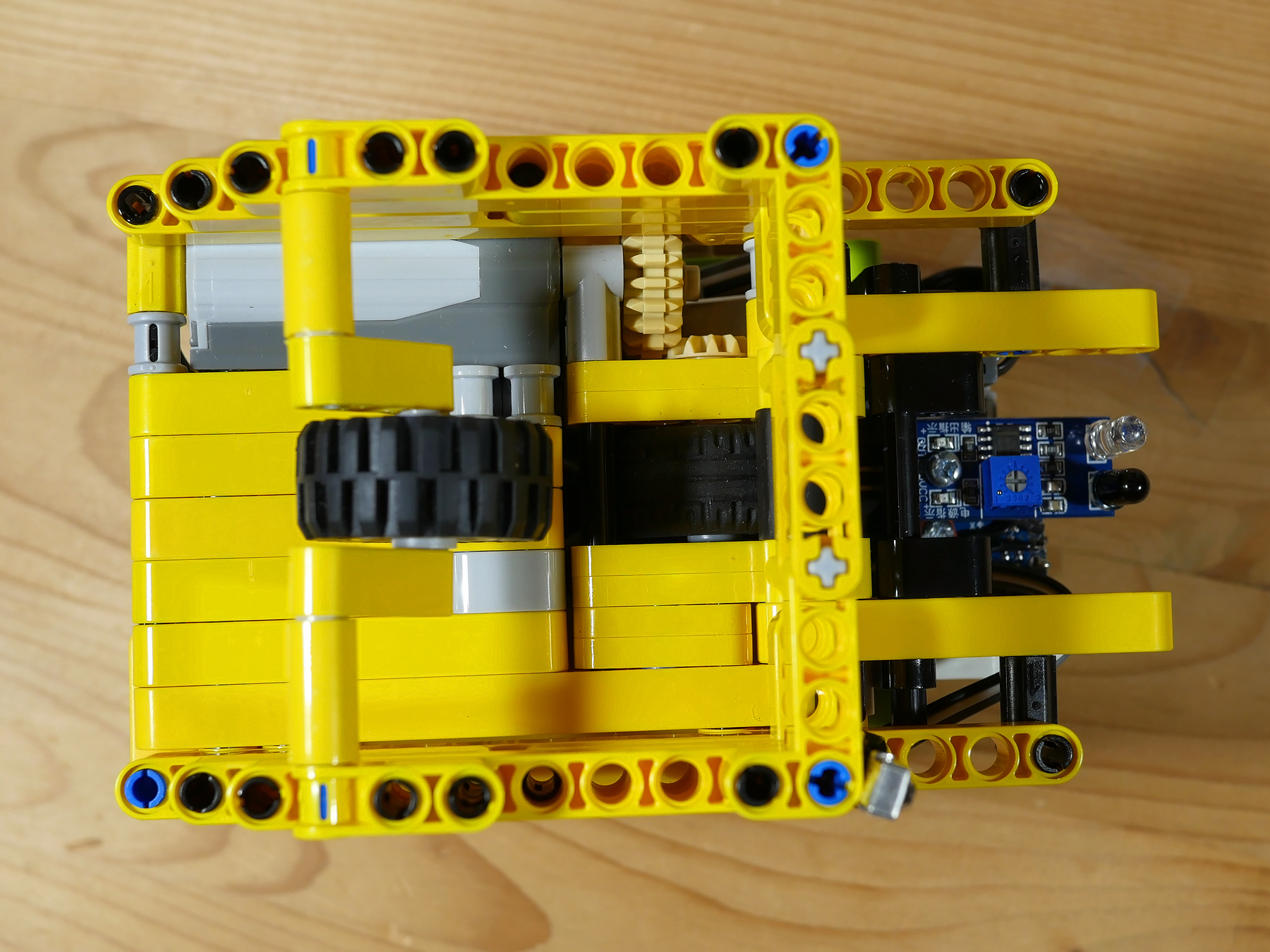

上方是發牌匣, 馬達經過兩顆齒輪驅動一顆輪胎來發牌:
如果不在乎造型, 可以像底部一樣直接馬達接輪胎, 結構會簡單很多.
這個發牌匣跟許多樂高發牌機一樣, 單純用重力提供發牌輪所需的磨擦力,
因此, 另一顆最上方的輪胎是用來輔助壓牌, 不然剩一兩張的時候會發不好.
牌匣的寬度是8格(樂高一格8mm), 可以放大部分的撲克牌, 如果只做7格, 就只能放瘦一點的牌.
此外, 牌匣做一點點斜度, 主要是讓出牌更順利, 其中差異也是要自己試試看才知道.
再來是發牌的關鍵:
要一次只出一張牌, 必須加個東西擋住其他的牌張.
這裡用的是樂高62462+熱縮管, 擋的剛剛好.
建議可以買含馬達的大型科技盒組回來組裝看看, 零件不一定要全部相同, 可以發揮巧思自由創造.
做好就可以接電測試了, 通常附馬達的盒組都會有電池盒.
重點是牌張能順利分離, 只有這裡比較需要做調整與測試.
好啦, 趕快開始動手吧. 期待各位的發牌機出現啦.
