我想有一件事要幫賣家澄清一下，因為他有看到開箱文。

雖然我在文中沒有刻意提這件事，但還是有做區分，也就是“賣家”跟“中國賣家”
我這台printer是跟露天賣家買的，因為沒有在淘寶買過東西(不過我還是常常去那邊逛)所以
就沒有直接買，我也知道直接在淘寶買會比較便宜，但是台灣這邊的賣家有提供支援，至少
有問題可以跟他討論，所以我覺得這樣也無妨。

然後，貨到台灣之後他都有開箱驗貨，所以光軸的直度是沒有問題的，雖然我是真的裝好就拿來用，
沒有管那麼多，所以，怕他太傷心，我就做個說明，希望不會被當成廣告。
開箱文也說了，玩這個要有耐心，而且不在自己手上戳幾個洞是不行的，不過這一次我沒有被電烙鐵燙到

sheauyih

sheauyih
個人積分：1057分
文章編號：42208011

1057分

12樓

2013-03-06 1:30

takashi156 wrote:
這一類的開箱我記得有...(恕刪)

我是買Yesrap..不過源頭應該差不多..
鋁管螺帽居然是用拿六角螺帽磨角來用.真是佩服.....

今天進度是將皮帶改成纜線帶動了..
成果還ok

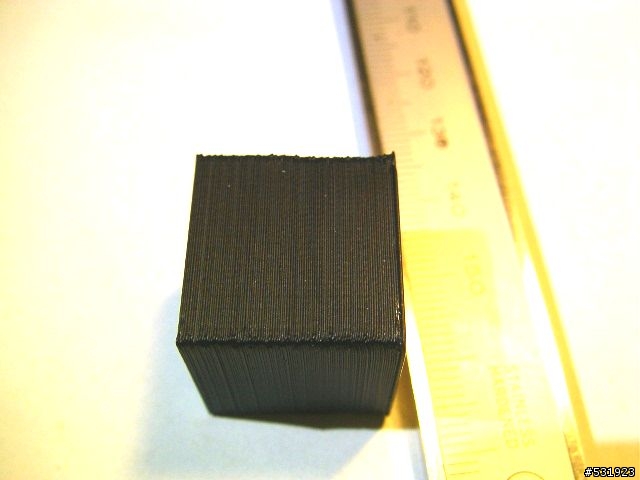

20x20mm方塊 0.2積層

軸承底座的檔案也有抓下來..不過還要改成自己適用的才會打印..
那個就還不急了..哈..

不過我說的風扇是吹工件用,不是要冷卻噴頭喔..
有些小範圍連續出膠的地方會需要快速冷卻,否則,PLA會軟掉...ABS會亂翹..
不然就是要放慢打印速度.
有可程式控制風扇會方便一點.

如果你是要冷卻噴頭..
也許可以考慮修改固定噴頭方式
局部使用耐熱材質來固定並隔離噴頭..
也許會比較簡單一些.

takashi156

takashi156
個人積分：114分
文章編號：42214066

114分

樓主

2013-03-06 11:08

sheauyih wrote:
我是買Yesrap..今天進度是將皮帶改成纜線帶動了...(恕刪)

請問改成纜線有什麼優點嗎？
我是印了一個張力調整器裝在x軸皮帶，目前用起來ok，只是稍微壓縮到x軸行程。
我看你在tommy大大那一篇po的照片，好像沒有彈性連軸器，聽說這個對列印品質也有提升，也許你可以試試，網路上有聯軸器的檔案，只是塑膠聯軸器的效果不知如何。

sheauyih wrote:
有些小範圍連續出膠的地方會需要快速冷卻,否則,P....(恕刪)

其實大家用的程式應該都差不多，本來就有控制風扇的功能，可是我這一塊電路板已經沒有多餘的pin腳可用，也許可以把sd卡插槽廢掉，用來控制風扇，但是我對電路是外行，所以這個難度比較高。

像我們這種機型，如果要快速冷卻擠出來的膠，應該可以用這種方式：

我的想法是，盡量不要吹到噴嘴，噴嘴應該要保持穩定的工作溫度。
makerbot的設計是經過驗證的，風量多大、角度多少，我們都不知道，所以讓風垂直向下應該比較保險。

sheauyih wrote:
如果你是要冷卻噴頭....(恕刪)

我要冷卻的地方是還沒進入加熱區域的耗材，在耗材抵達加熱塊之前，有一段鐵弗龍管負責引導耗材，雖然鐵弗龍耐熱，但是熱會傳導，耗材還沒進入加熱塊就會軟掉，這時候如果是處於流量小的狀態，耗材就會在鐵弗龍管裡面塞住，賣家給我的風扇座就是用來冷卻這一段區域，只是，效率不是很高。
希望這兩天可以完成這一項改裝，到時再po照片上來。

像這樣討論，很容易可以找出方向，希望我們能引出更多reprap玩家。

Yuan

Yuan
個人積分：2419分
文章編號：42215794

2419分

14樓

2013-03-06 12:18

版上神人越來越多了~~~~
佩服佩服

學習永無止境

sheauyih

sheauyih
個人積分：1057分
文章編號：42225981

1057分

15樓

2013-03-06 20:02

takashi156 wrote:
請問改成纜線有什麼優...(恕刪)

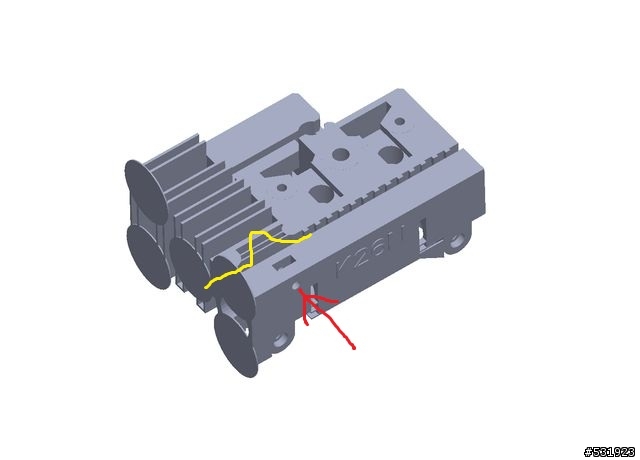

X軸應該是有皮帶調整功能的.. 如下圖..
凹槽放螺帽.用螺絲去頂皮帶.
不知道你的零件有沒有..

改纜線帶動主要是要改善原機皮帶太硬的問題。
調太緊會失步,太鬆有回差..
纜線是使用釣魚用的PE編織線。沒啥延展性又比鋼索柔軟。
目前先試用看看..也許以後會改成細鋼索。

我這台Z軸的問題
1.原設計是裝兩顆導軌軸承,他只裝一顆。
(滑動別太卡還無所謂,若要增加精密度就要鋁管四面都壓軸承)

2.牙條螺母應該可以安裝兩顆螺帽夾彈簧消回差..他只裝一顆長螺母。
(列印中Z軸不需反覆升降.，所以好像也沒啥差)

3.馬達跟牙條不同心。沒使用彈性連軸器。
(不過...馬達座會跟著晃..起到了同軸心作用...........下次淘寶採購會考慮買替換品 )

工件冷卻的問題
這塊版子不知道還有沒有擴充能力。
不過要動電路寫韌體的..那我也幹不了..
只能簡單外加定速風扇..或手動調速了.
吹風口結構如你貼付的圖一樣.不吹噴頭...只是想把它整合到噴頭座上.
只希望能外觀上能弄得簡潔一點.

噴嘴入料口堵住的問題.
也許可以考慮降低加熱溫度
低速列印時,ABS我目前只用220度,PLA用160-175度而已.

或增加加工速度來改善。

假設0.5積層跑 20mm/s
那麼0.1積層就跑 100mm/s吧.
這樣出料時間比例就一樣了.

如果機台負荷的了.也沒亂噴膠的話......

takashi156

takashi156
個人積分：114分
文章編號：42229961

114分

樓主

2013-03-06 23:11

sheauyih wrote:
X軸應該是有皮帶調整...(恕刪)

x軸用螺絲去頂皮帶其實沒有效果，所以才自己做張力調整器，現在就可以調到剛剛好。

我的馬達座也會晃，本來想訂做牙條，後來換了彈性聯軸器就不會晃了，就先將就著用。

關於擴充風扇，應該Marlin本身就有監控風扇的能力，請看這張圖：
http://reprap.org/mediawiki/images/d/d1/Sanguinololu-top.jpg
原本sd卡插槽的地方有一個PWM接腳，旁邊也有12V輸出，這裡就可以接風扇，然後，我想應該是在pin.h裡面，指定這一個PWM的Pin是風扇，然後再更新一次marlin就可以了。

入料口堵住的問題，我印ABS都是210度，可能我列印速度調比較慢吧，我會按照你的建議，降低層厚、加快速度試試。
今天去買了銅塊，希望這週能完成水冷改裝。

sheauyih

sheauyih
個人積分：1057分
文章編號：42250440

1057分

17樓

2013-03-07 20:56

takashi156 wrote:
x軸用螺絲去頂皮帶其...(恕刪)

看來改韌體可支援風扇..
不過還要外加一個變速電路版的樣子..

不知道有沒有成品資料可參考..

下圖..ABS,溫220度,層0.2mm,速50mm/s

右邊無散熱..中間有人工冷卻...
最後散熱過頭.底板溫度過低工件脫落.....

小範圍出膠沒散熱不行..

我想朝高速列印的方面去玩機台..
所以我反而比較擔心噴頭加熱不及的問題.

takashi156

takashi156
個人積分：114分
文章編號：42253774

114分

樓主

2013-03-07 23:27

sheauyih wrote:
看來改韌體可支援風扇...(恕刪)

這個網站有：
http://www.thingiverse.com/thing:22202

原來吹工件會吹到底板溫度過低，不知道塗一層abs膠水有沒有幫助？
我今天順便買了一罐丙酮，改天試試。

也許風扇整合在擠出頭上，縮小冷卻面積會比較好，我等水冷cooler改完，也要改風扇。

本來今天要開始加工銅塊了，雕刻機有一段時間沒用，想不到水泵壞了，那本來是沒人要的工業用水泵，我把它檢來用，既然壽終正寢也沒辦法，只好出去買一個新的。
但是找不到合用的接頭，就自己印了一個

水族箱的水泵力道小了很多，反正能用就好。

今天沒什麼進度，不過之前提到的for reprap尼龍耗材，我去問了工程塑膠的進口商，他說要幫我問，暫時先等他消息吧。
然後，迷你絞碎機，問了朋友，齒輪部份只要叫齒輪工廠做就可以，用中碳鋼，成形後再高週波，這個部份不會花太多錢。比較花錢的是刀片，他建議用高速鋼，線切割切出外型再把刀鋒磨出來。
使用尼龍材料還有回收耗材這兩件事基本上都排在計畫內，只是不知道什麼時候才會完成啦。

iNIX

iNIX
個人積分：2分
文章編號：42253817

2分

19樓

2013-03-07 23:28

請問大家, 目前列印速度, 已經可以提升到多少 !?

另外想請教, 在軟體上, 哪套的支撐是做得最好的~ 目前小弟使用 CURA , 但是總覺得他的支撐, 對於有"橋"的模型, 幾乎沒啥效果... 困擾

takashi156

takashi156
個人積分：114分
文章編號：42254098

114分

樓主

2013-03-07 23:41

iNIX wrote:
請問大家, 目前列印...(恕刪)

目前我的列印速度都不快，因為還在慢慢改善機器，而列印速度也是要看模型而調整，我猜，就算是以快速列印為目的而誕生的delta robot在印小模型的時候也必須慢下來吧。

我個人不喜歡用cura，現在是用repetier-host加skeinforge，skeinforge一開始會很難用，熟練之後就覺得很方便。

如果是自動產生的支撐材，就不可能是完美的，假設支撐材不理想，我會在cad裡面先建好支撐材，或者建一部分的支撐材，反正只要事後容易剝除就好。
“目前”用skeinforge覺得它在長支撐材的時候並不笨。
