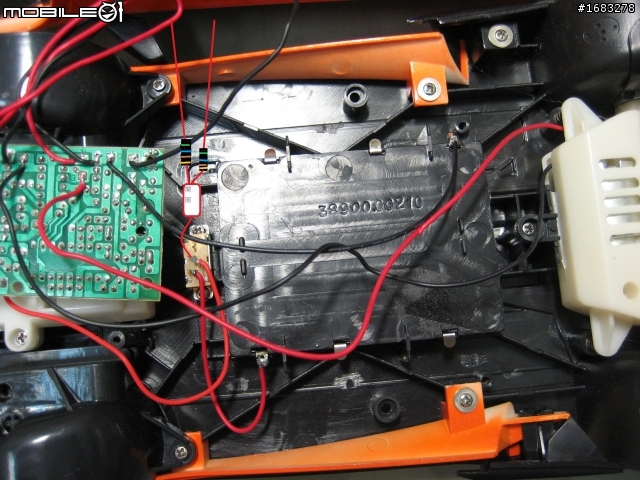

中間白框那個代表開關,抱歉圖比例沒弄好如上圖嗎？ 話說我有一種開關，腳是跟IC座的腳是一樣的上面有10個小指撥開關，那種開關的腳能直接焊嗎？（還沒學到那邊）或者有沒有建議的那種比較小型的開關，指撥開關好像分好幾種

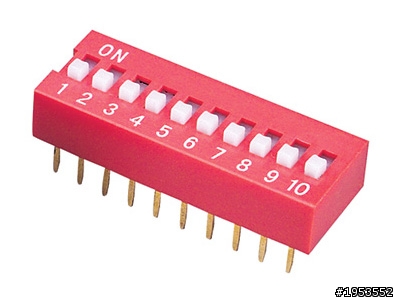

z407032004 wrote:中間白框那個代表開關...(恕刪) 你畫的圖正確.你另提到的開關是這個嗎?這是指撥開關又稱為DIP Switch, 那是焊接到PCB用的小信號開關. 那個腳很不受力. 如果拉線焊上去, 開關的腳有可能被拉出來.建議你用滑動開關(Slide Switch), 也就是類似你車子上的那個開關. 去電子材料行找, 順便買固定的小螺絲. 回來將車底挖個小方孔兩旁各鑽2mm的洞把開關鎖在車底.
z407032004 wrote:沒錯，後退時會亮起,...(恕刪) 真正的尾燈是跟車頭燈同步, 前燈亮了尾燈也要亮. 只是名稱的問題沒啥影響, 你要不要加一組真正的尾燈?原本的車底開關是整體的電源開關, 從原開關的中間那隻腳來看, 原本就有一條紅線至PCB. 而新加入的開關只控制車頭燈. 所以原開關off時所有的電路都不會動. 原開關on之後車頭燈要不要亮就是受到新開關的控制.
改成這樣好嗎?1. 頭燈受開關控制 <-- 已完成.2. 尾燈 -- 與頭燈同步受開關控製.3. 煞車燈 -- 車子靜止時全亮.4. 倒車燈 -- 原車已有.5. 方向燈 -- 左右轉時相對應的燈閃爍. <-- 這個未必合用, 因為只要動到左右轉即使只是轉一點點它都會亮一下.其中的3,5 需要再外加線路. 大概要用到4~5顆電晶體及幾顆電阻, 所以要看一下車子內部有沒空間. 還有尾燈組是否可以擠下三顆LED?
