hwahwa wrote:
主要的改裝都是參考其...(恕刪)

很棒的空拍
感謝分享~~這可以說是間諜機嗎 XD

hwahwa

hwahwa
個人積分：6分
文章編號：20357974

6分

樓主

2010-06-20 0:32

mosfet32 wrote:
有趣的東西燒掉的零件...(恕刪)

這塊高解析度的版子終於讓我給修好了! 原來這個板子上總共兩個穩壓IC燒掉, 分別是65K5主要輸出1.8V, 以及212T(中間那個不知道是數字1還是字母I) 主要輸出3.3V.

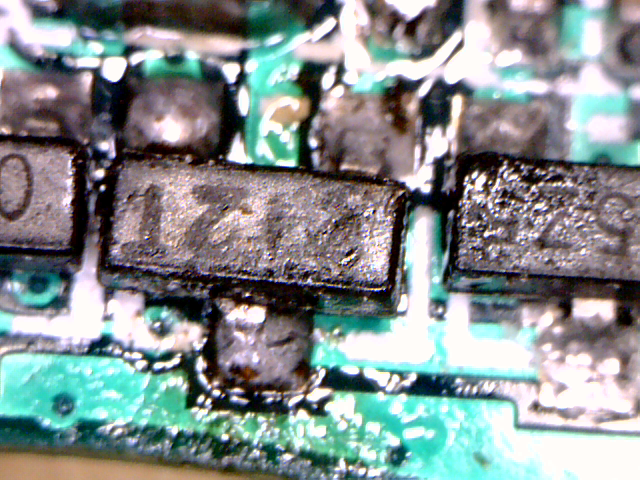

更換過後的212T

為了搞這個攝影總共買了三台攝影機, 第一台最貴, 解析度最高, 第二台就是拍分享影片的那台, 那台後來也被我弄壞了, 拍出來的影像非常奇怪, 第三台跟第二台一樣. 剛好第二台上有212T可以拆下來換, 65K5則是同事幫我搞定的.

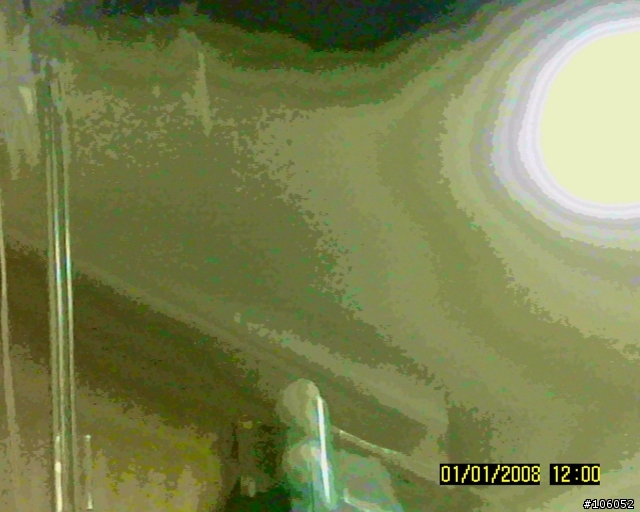

第二台拍出來的照片一整個朦朧

建議要搞空拍的還是加個熱縮套管及防呆接頭比較保險...

hwahwa

hwahwa
個人積分：6分
文章編號：20358092

6分

樓主

2010-06-20 0:37

yada wrote:
看你牆上有一台滑翔機...(恕刪)

我牆上那台買很久了, 因為太大台了需要大場地, 所以從來沒玩過, 它應該是要用手投擲出去, 所以我想應該要在高處投擲吧.

hwahwa

hwahwa
個人積分：6分
文章編號：20358136

6分

樓主

2010-06-20 0:38

madbull wrote:
很棒的空拍感謝分享~...(恕刪)

這個只能拍個幾分鐘, 所以應該算不上間諜機吧...

yada

yada
個人積分：1010分
文章編號：20358202

1010分

15樓

2010-06-20 0:42

hwahwa wrote:
我牆上那台買很久了,...(恕刪)

那應該就是無動力的斜坡機吧，要靠山頂斜坡的上升動力來飛，也蠻多人玩的。

http://blog.yam.com/yada_yblog_____ http://www.flickr.com/photos/yada

xavili

xavili
個人積分：5分
文章編號：20369641

5分

16樓

2010-06-20 18:44

簡述如下：
盡量不要跟飛機的電源共用
因為飛機的馬達是電感性負載
而P-Mos通常內部會有一個反向保護的二極體
是用來將逆向電流回灌至電源的作用
也就代表會回灌至Camera module
加顆TVS及逆接保護二極體
或電池分開使用

大家好

hwahwa

hwahwa
個人積分：6分
文章編號：20370909

6分

樓主

2010-06-20 20:18

yada wrote:
那應該就是無動力的斜...(恕刪)

原來那台是這樣子玩的阿, 謝謝.

hwahwa

hwahwa
個人積分：6分
文章編號：20371003

6分

樓主

2010-06-20 20:23

xavili wrote:
簡述如下：盡量不要跟...(恕刪)

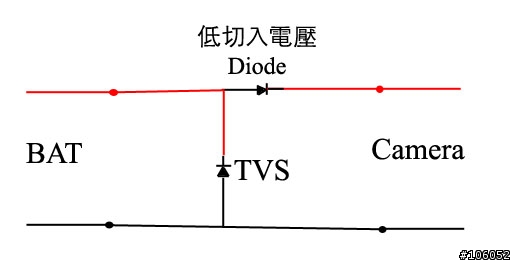

感謝大大提供的資訊, 如果還是想共用電源, 請問我畫的連接方式對嗎?

TVS的部分我有在拍賣網站上找到1SMB這顆可以用嗎? 還是有別顆可以用?, 低切入電壓的SMD二級體應該要買那一顆呢?

謝謝.

nagaodai

nagaodai
個人積分：19分
文章編號：20427757

19分

19樓

2010-06-22 23:19

hwahwa wrote:
主要的改裝都是參考其...(恕刪)

蠻有趣的文章!!

我也想要敗台CB100 或者是 4#6

這兩台似乎在版上有很多的討論
