滑軌建議用光桿，等級不用太高，因為那是消耗品
為什麼？這個寫出來會一大串，看樓下有沒有人願意說明

milton wrote:
CNC銑床是高精密的...(恕刪)

vtecdohc

vtecdohc
個人積分：0分
文章編號：42219233

0分

1522樓

2013-03-06 14:44

當初就是拜讀了此帖
之後到了大陸的大海網站看文
又一路到了diycnc，磁動力
最後又到了5imx
這一路還是得感謝開帖的milton大大
小弟若沒有他的這篇文
還不曉得可以自製雕刻機

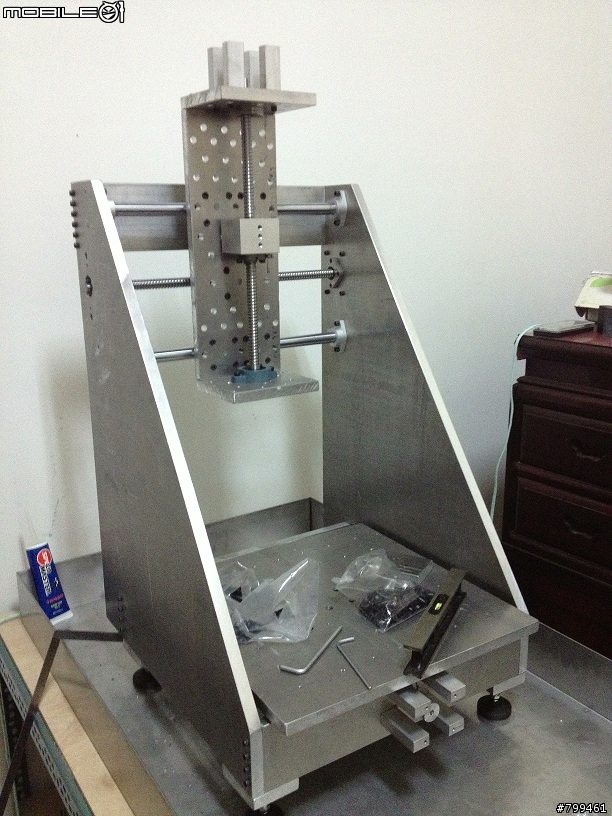

分享一下小弟的機器
目前還在調整中
做的並不是很好
希望想要自製的人
都能夠有所收穫

雲上

雲上
個人積分：0分
文章編號：42220253

0分

1523樓

2013-03-06 15:30

vtecdohc wrote:
當初就是拜讀了此帖之...(恕刪)

大哥你這全鋼機嗎？是全研磨嗎
這樣搞起來不少錢吧

vtecdohc

vtecdohc
個人積分：0分
文章編號：42223541

0分

1524樓

2013-03-06 17:49

雲上 wrote:
大哥你這全鋼機嗎？ ...(恕刪)

這是T6061鋁合金
鋁件部分一萬出頭

zuoan

zuoan
個人積分：5分
文章編號：43548119

5分

1525樓

2013-05-06 3:47

呼...花2天爬了15x樓，先做個標記，有空再來，晚安.

qeab0908

qeab0908
個人積分：29分
文章編號：43561260

29分

1526樓

2013-05-06 17:42

vtecdohc wrote:
當初就是拜讀了此帖之...(恕刪)

龍門式的.... Z軸不建議那麼高...

另外Z軸太高,2邊側板相對太薄,加工時,應該會晃動

X軸下面,建議再追加一塊頂住2邊側板的加強板

vtecdohc

vtecdohc
個人積分：0分
文章編號：43574740

0分

1527樓

2013-05-07 9:58

當初是因為想做到行程各有300mm而設計，雖然最後行程還是無法跑到預期，但至少不會太小，Z軸高度的確是很高，目前用HSS刀具雕鋁合金，整機也是震很兇，不過我覺得是刀具問題，等新的刀具來，再測試看看，因南部一位網友他雕鋁合金跑起來似乎蠻輕鬆的，當然啦，他的Z軸是沒那麼高，但Z軸太低對我來說，用處受限太大了，而我做高的用意是希望Z軸的整個重量能夠得到分散。

zuoan

zuoan
個人積分：5分
文章編號：43575967

5分

1528樓

2013-05-07 10:49

V大，請教你～是用mach3控制的嗎？目前有加工的成品可秀來看嗎？看你們都已開花結果，我也想diy一台來玩玩，正在收集資料中，想分享你們的成果，才不會走冤枉路

vtecdohc

vtecdohc
個人積分：0分
文章編號：43581090

0分

1529樓

2013-05-07 14:21

我只實驗性的做了控制器前後面板開孔，壓板梯，壓克力等等。
我分享在我的G+裡面
有需要可以去看看
https://plus.google.com/photos/117735703973540801918/albums/5868450529948847569
目前在等新的刀具到手再做試驗。
適用mach3控制沒錯

vtecdohc

vtecdohc
個人積分：0分
文章編號：43584584

0分

1530樓

2013-05-07 17:09

zuoan wrote:
V大，請教你～是用m...(恕刪)

以我自己的經驗，如果你沒有相關铣床人士可以配合的話，我會建議你用鋁擠型去設計與製作，可以減少一些製作上的問題。
