人窮手癢DIY一台CNC雕刻機（最新進度98頁971樓） (第151頁)

takashi156

takashi156
個人積分：114分
文章編號：39948157

114分

1501樓

2012-11-20 13:31

milton wrote:
你把控制卡貼上來我看...(恕刪)

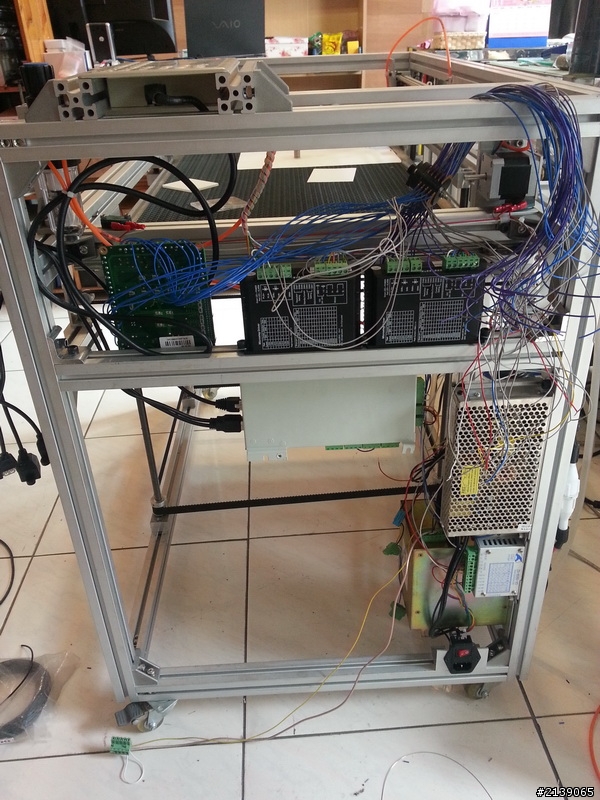

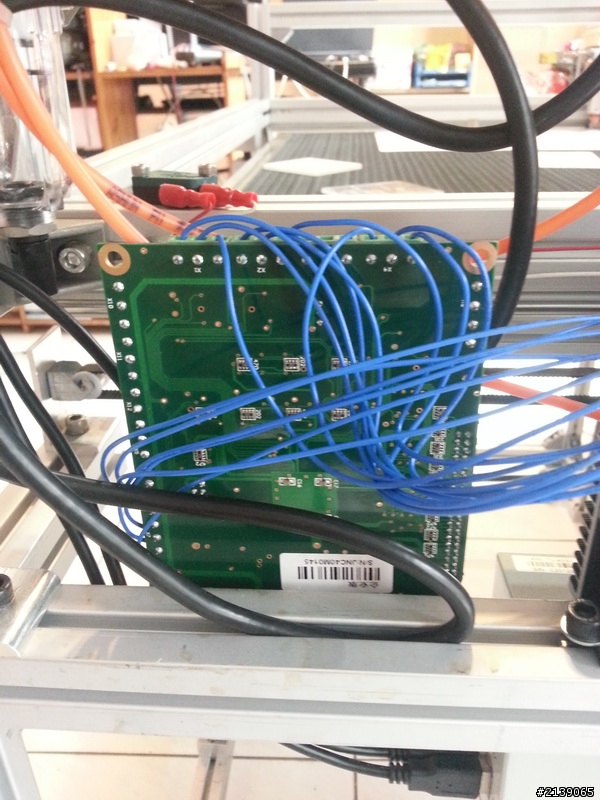

請看照片：

麻煩你了

sean.hi36

sean.hi36
個人積分：132分
文章編號：39997039

132分

1502樓

2012-11-22 12:49

takashi156 wrote:
請看照片：麻煩你了...(恕刪)

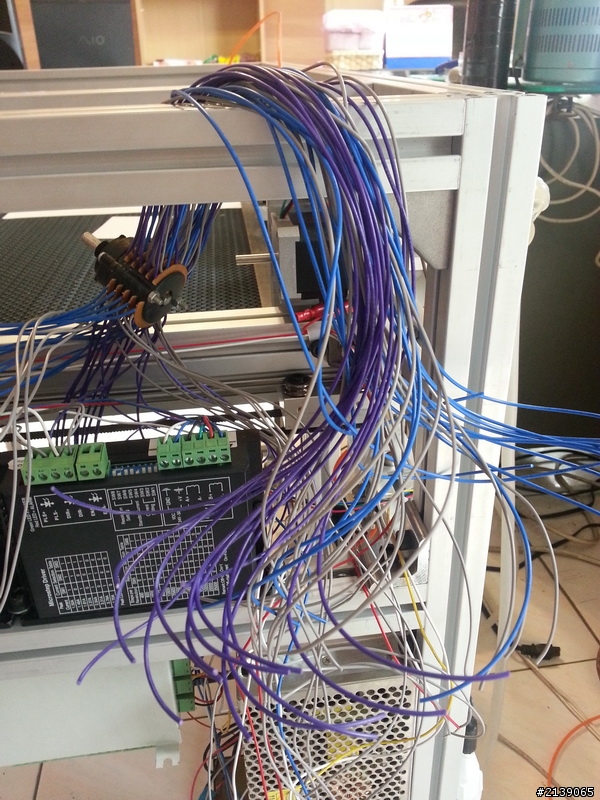

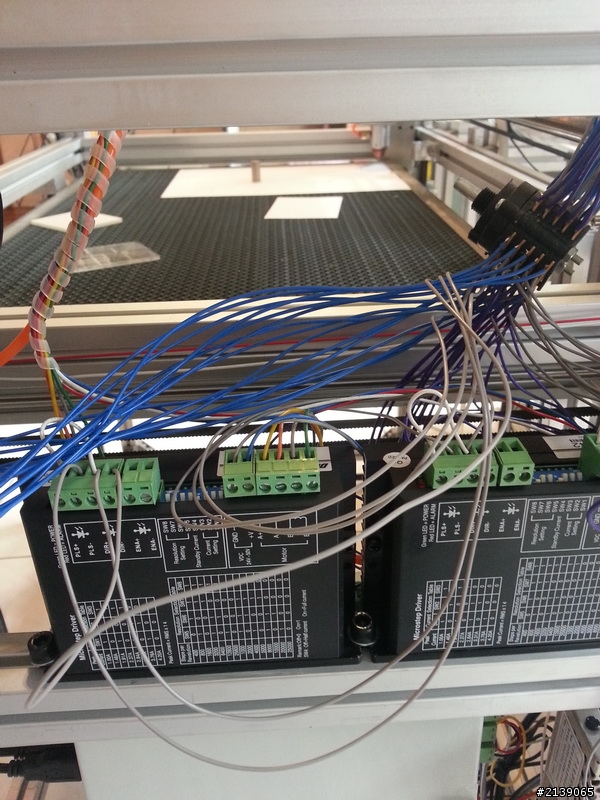

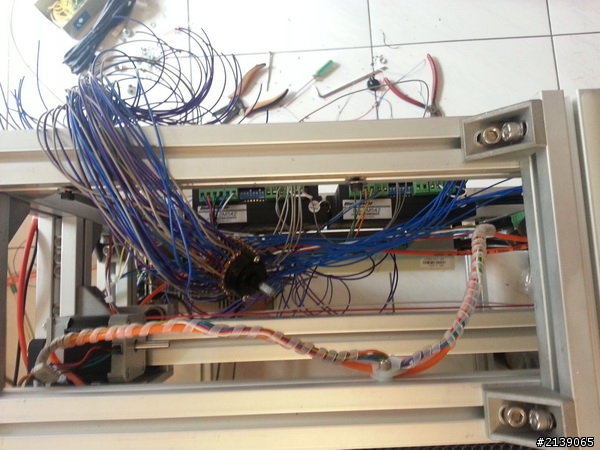

我也是用這張USB MACH3的卡來做為雷射的控制卡...

我主要是利用一個多接點開關2對1,把訊號線分別接在雷射專用的控制卡及USB MACH3控制卡上...

只需要將開關轉換一下,就可以切換不同的控制卡

takashi156

takashi156
個人積分：114分
文章編號：40001636

114分

1503樓

2012-11-22 15:52

哎呀，西恩大大出現了，這個對我這種電工白痴來講有點難，目前我先嘗試手動控制電主軸，但是變頻器一送電，USB控制卡就跳掉。
我也把PC接地了(從機殼接出去)。
有google到這種作法：

我的控制卡driver預設是0，不知道改了這個參數會有什麼影響？

然後賣家建議裝一個濾波器，這個應該是裝在變頻器的電源之前吧？請問要買哪一種規格呢？

sean.hi36

sean.hi36
個人積分：132分
文章編號：40004240

132分

1504樓

2012-11-22 17:34

takashi156 wrote:
哎呀，西恩大大出現了...(恕刪)

你的問題可能需要看到設備慢慢查才能知道問題...

takashi156

takashi156
個人積分：114分
文章編號：40008823

114分

1505樓

2012-11-22 21:16

我雖然把主軸轉速改成手動控制，但是沒有把線路拆除，也就是說，USB控制卡跟變頻器之間還是有實體線路連在一起，把這些線路拆掉後USB控制卡就不會跳掉了。

也許，是訊號干擾造成USB控制卡無法控制主軸。

milton

milton
個人積分：326分
文章編號：40014932

326分

樓主

2012-11-23 1:09

防抖處理是讓機器降低靈敏度,避免一些雜訊順著纜線跑進電腦
有時會讓急停誤動作

tubaman

tubaman
個人積分：63分
文章編號：40067242

63分

1507樓

2012-11-25 17:50

Tommysss0 wrote:
vtecdohc大,...(恕刪)

請問Tommysss0大大 , 再銑圖中零件時的主軸轉速是多少呢 ? 是12000rpm嗎 ?
主軸電壓&電流各是多少呢 ? 謝謝

Tommysss0

Tommysss0
個人積分：0分
文章編號：40098787

0分

1508樓

2012-11-27 0:00

tubaman wrote:
請問Tommysss...(恕刪)

那個是用e240的主軸銑，旋扭轉到底電壓70v直流電，不知道轉速多少。手沒有測轉速的儀器。
不知道有沒有8000轉，換了水冷主軸後直接開到2萬轉2mm銑刀下刀F125直切1mm碳纖穿F600進給，感覺像是切奶油般的滑順。不知道還可以加速到多少不斷刀，還望有經驗的同好分享。
鋁還沒試切過。無法提供經驗值....

takashi156大
對岸的經驗可以參考看看。解說滿詳細的。也許有解決方案出現。
http://bbs.5imx.com/bbs/forum.php?mod=viewthread&tid=683634

tubaman

tubaman
個人積分：63分
文章編號：40106749

63分

1509樓

2012-11-27 11:42

Tommysss0 wrote:
那個是用e240的主...(恕刪)

剛剛用mic配合soundbooth測了一下 , 一圈約0.007秒約8500rpm , 不過我是用48V供電 , 切鋁板已經斷了3.175mm*1+2mm*3+1mm*2 orz

, 3.175那隻斷的條件是F600下刀0.1進給10轉速約6000吧

另外請問Tommysss0大大都是用哪種銑刀還有柄徑刃徑刃長跟價位 , 謝謝

milton

milton
個人積分：326分
文章編號：40108475

326分

樓主

2012-11-27 12:54

轉速太快,試試5000～6000
這樣的轉速刀具還沒切削就被位移帶著硬推
變成是磨,要給刀具一個吃進去的時間
切鋁要切削液,不行就用酒精
要冷卻刀具
找看看有沒有多刃銑刀
不然就找排削溝角度大的鋁刀
