人窮手癢DIY一台CNC雕刻機（最新進度98頁971樓） (第150頁)

milton

milton
個人積分：326分
文章編號：39864121

326分

樓主

2012-11-16 10:04

昨天去螺桿滑軌店問問價格,上銀的軌道
760mm長 28高標準四孔滑塊
雙滑塊一支3050

vtecdohc

vtecdohc
個人積分：0分
文章編號：39865932

0分

1492樓

2012-11-16 11:19

milton wrote:
昨天去螺桿滑軌店問問...(恕刪)

請問milton大大
此價格是滑軌含兩個滑塊價格嗎?

vtecdohc

vtecdohc
個人積分：0分
文章編號：39865955

0分

1493樓

2012-11-16 11:20

milton wrote:
昨天去螺桿滑軌店問問...(恕刪)

請問milton大大
此價格是滑軌和兩個滑塊的價格嗎?

milton

milton
個人積分：326分
文章編號：39867928

326分

樓主

2012-11-16 12:39

沒錯,在工業區問的,網路上的二手導軌真是坑人啊
雙滑塊+導軌,新品

a54890

a54890
個人積分：0分
文章編號：39903789

0分

1495樓

2012-11-18 10:30

Tommysss0 wrote:
takashi156...(恕刪)

這種主軸要選擇變頻器的重點在於
變頻器的輸出入電壓,KW,HZ最大值
而控制方面如果需要控制器來控制變頻器的轉速,須注意控制器有無0~10V的控制
不然只需要使用變頻器本身上面的旋鈕,或者是外皆可變電阻來使用就好了

這類型的小機器跟外面很多小型木工雕洗機很像
小弟本身從事自動控制行業,剛好也是有些客戶是做這類型的機器,也很常用這類型的主軸

Tommysss0

Tommysss0
個人積分：0分
文章編號：39939629

0分

1496樓

2012-11-20 1:20

milton wrote:
沒錯,在工業區問的,...(恕刪)

看樣子以後買新品就可以了。國產品精度應該也不差。
Ｍ大可以給個商家資訊造福我們DIYER嗎？

環洋的變頻器有0~10V的控制輸出，跟軸卡相連可以用G code 控制開關與轉速。
但是有聽takashi156大提及他的軸卡需要外接一個繼電器才能控制變頻器。

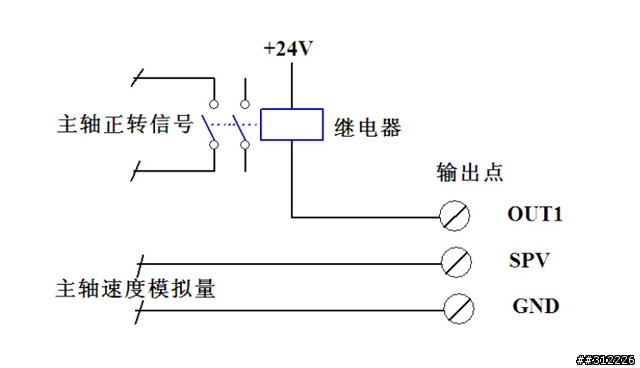

這種需要相關技術的就幫不上忙了。看到這線路圖也不太懂...
不知道小弟如果遇到這類相關問題可以請教a54890大大嗎？

Tommysss0

Tommysss0
個人積分：0分
文章編號：39939649

0分

1497樓

2012-11-20 1:22

重複發文自刪～～～～～～～～～～～～

Tommysss0

Tommysss0
個人積分：0分
文章編號：39939681

0分

1498樓

2012-11-20 1:24

重複發文自刪～～～～～～～～～～～～

takashi156

takashi156
個人積分：114分
文章編號：39942831

114分

1499樓

2012-11-20 9:42

接線還有變頻器設定的部分我現在大概可以理解了，但是目前還無法用MACH3控制主軸，MACH3控制卡的賣家好像不太想理我，他的說明書對我來說真的是太簡略了，哈！哈！

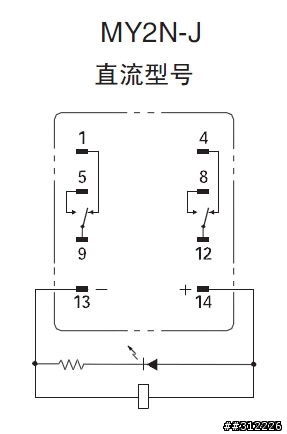

現在變頻器一送電主軸就開始轉，NC、NO接點對調就不會轉了，但是主軸還是不受控制，該不會控制卡推不動這個繼電器吧？這個型號是那個賣家推薦的。有聽說訊號容易互相干擾，是不是干擾的時候就會這樣呢？
我的主軸跟變頻器有分開接地，PC沒有接地，訊號部分都用隔離線。

另外一個馬達極數的問題，變頻器預設為4，雖然主軸同樣會轉，但是這裡如果沒有正確設定會有什麼影響嗎？
賣家有給我一個公式
n=60f/p
n：轉速，f：頻率，p：極數
但是我google到的公式是：n=120f/p

milton

milton
個人積分：326分
文章編號：39945508

326分

樓主

2012-11-20 11:37

你把控制卡貼上來我看看
現在最佳的控制大概就是上銀自家品牌
大銀微的PCI控制卡
